Конструкция водонагревателя: как устроен бойлер?

Электрический накопительный водонагреватель, называемый бойлер, в своем устройстве объединяет летний душ и традиционный кипятильник.

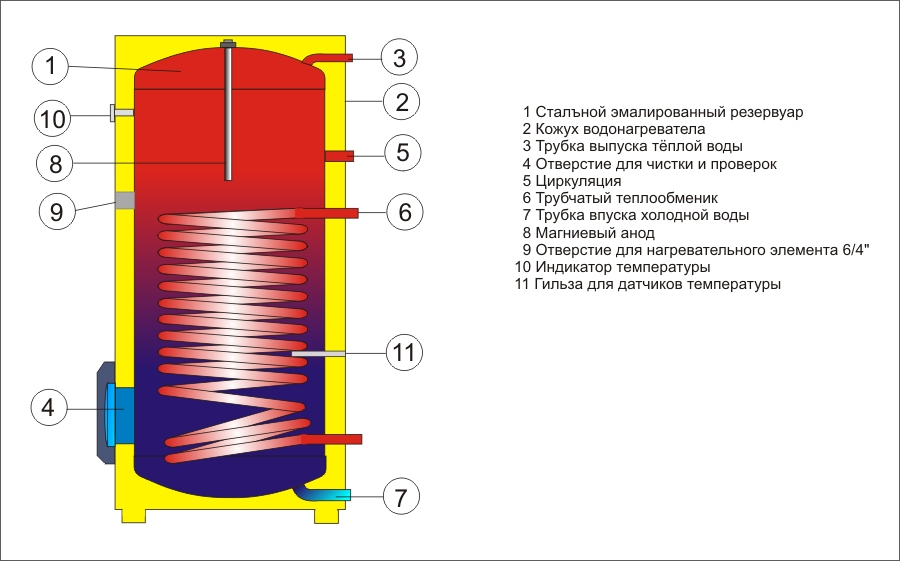

Устройство бойлера косвенного нагрева для вертикального монтажа.

Емкость бойлера служит накопителем воды и местом ее нагрева. Нагревательный элемент является постоянным источником тепловой энергии. Дополнением нагревателя и бака является система обеспечения безопасности — термопара и аварийный клапан. Понять, как устроен бойлер, поможет описание его конструкции.

Содержание

1. Конструкция накопительного водонагревателя
2. Бак или накопительная емкость
3. Как устроен бойлер внутри?
4. ТЭН — трубчатый нагреватель
5. Термопара бойлера — первое звено безопасности
6. Предохранительный клапан — второе звено безопасности
7. Дополнительные элементы — краны, показатель температуры

Конструкция накопительного водонагревателя

Вернуться к оглавлению

Бак или накопительная емкость

Электрический накопительный водонагреватель внешне похож на цилиндр. Цилиндрическая форма бойлера выбрана не случайно. Такая геометрия связана с расчетами количества тепловых потерь через поверхность различных предметов. Чем больше площадь поверхности, тем сильнее потери тепла. Конструкция водонагревателя должна как можно дольше сохранять тепло нагретой воды. Производство нагревателя сферической формы нецелесообразно с точки зрения экономии внутреннего пространства ванны или кухни. Поэтому форма цилиндра оказалась «золотой серединой», сочетающей в себе экономию потерь тепла и оптимизацию занимаемого пространства.

Материал изготовления бака — металл. В более дешевых бойлерах бак сваривается из обычной стали, в более дорогих — из нержавеющей, стойкой к разрушению от коррозии. Для увеличения коррозионной стойкости, особенно в местах сварки, на внутреннюю поверхность накопительного бака наносят защитный слой. Это может быть цинк или эмаль. Слой цинка толщиной до 100 микрон образуется при погружении бака будущего нагревателя в цинковый расплав и выдержке в нем при температуре +450ºC. Стеклоэмаль наносится на внутреннюю поверхность бака после его сварки и обжигается при +800ºC. Перечисленные поверхности — оцинковка, стеклоэмаль, нержавейка — по принятым стандартам признаются подходящими для использования в качестве емкости для питьевой воды.

Схема подключения бойлера косвенного нагрева.

Дополнительная защита от коррозии осуществляется анодно-катодным методом. В баке водонагревателя устанавливается анод из магния, который является более активным элементом таблицы активностей металлов по сравнению с железом бака. Анодный процесс заключается в растворении металла анода, а катодный — в накоплении растворенного вещества на поверхности катода. Магний становится анодом, который растворяется первым. Пока в системе будет сохраняться анод из магния, до тех пор железо бака не будет вступать в реакцию и растворяться. Так работает анодная защита водонагревателя. На изображении 2 приведен пример растворения анода в течение первого года эксплуатации.

Качество сварки обеспечивает требуемую прочность, способность бака длительно сдерживать внутреннее рабочее давление от 6 до 8 атмосфер.

Снаружи бак водонагревателя покрыт теплоизолятором, предупреждающим потери тепла. Благодаря изолирующему слою тепло внутри бака длительно сохраняется. Нагретая вода консервируется внутри бойлера и хранится до использования. При этом остывание горячей воды происходит предельно медленно, при остывании автоматически включается подогрев, и температура воды вновь восстанавливается до заданного уровня. Материалом теплоизолятора чаще всего используется пенополиуретан. Изображение 3

Вся конструкция снаружи заключена в кожух — цилиндрический декоративный материал, закрывающий собой бак. Его часто ошибочно называют непосредственно баком, хотя это — только декоративное покрытие защитного слоя. Материал покрытия — пластик (винил).

Вернуться к оглавлению

Как устроен бойлер внутри?

Вернуться к оглавлению

ТЭН — трубчатый нагреватель

Змеевик для нагрева воды в бойлере.

Внутри бойлера расположен главный функциональный элемент бойлера — ТЭН. Аббревиатура ТЭН расшифровывается как «трубчатый электрический нагреватель». Конструкция ТЭНа состоит из изогнутой стальной трубки, внутри которой расположен нагревательный элемент — спиральный провод. При прохождении по нему электрического тока провод нагревается и начинает испускать тепло. Форма ТЭНов внутри бака должна обеспечить максимально эффективный нагрев воды. В небольших конструкциях достаточно прямолинейного нагревательного элемента. Для баков емкостью 80-100 л необходим змеевидный нагреватель или трубка в форме вытянутой дуги, дуги с дополнительным кольцом, спирали или трубка с ребрами для увеличения площади поверхности. Дополнительные изгибы увеличивают размер рабочей поверхности ТЭНа при сохранении компактных размеров и ускоряют нагрев. Блок-ТЭНы состоят из нескольких трубчатых нагревателей и устанавливаются в промышленных баках водного нагрева. Изображение 4

Нагревательный элемент располагается в нижней придонной части бака. Это обеспечивает постоянный естественный ток воды снизу вверх при ее нагреве. Нагретая вода поднимается вверх благодаря меньшему весу, своей относительной легкости. На ее место опускается холодная вода.

Степени нагрева воды в бойлере.

Материал изготовления корпуса ТЭНа — нержавеющая сталь (для высоких рабочих температур) и углеродистая сталь (для температур до 450ºC). Провод выполняют из нихромовой нити. Главное требование к материалу провода — большое удельное электрическое сопротивление. Если данная характеристика достаточно высока, провод будет значительно нагреваться при прохождении электрического тока.

Спиральный нагревательный элемент погружен в наполнитель внутри трубки. Главные характеристики наполнителя — большая теплопроводность и надежная электроизоляция. Материал наполнителя (периклаз) обеспечивает электробезопасность и нагрев воды.

Часто нагреватель и анод располагаются на одной плоской подставке, вставляемой в бак со стороны днища. Для ремонта или замены подставка с ТЭНом и анодом вынимается из бака, нагревательный и защитный элементы чистятся от отложений, визуально оцениваются на целостность, при необходимости заменяются новыми и устанавливаются обратно в бак. Изображение 5

Вернуться к оглавлению

Термопара бойлера — первое звено безопасности

Схема работы солнечного бойлера.

Устройство, обеспечивающее измерение температуры воды в баке и автоматическое отключение нагрева. Это первый предохранительный прибор, обеспечивающий постоянную безопасность в работе бойлера. Конструкция термопары состоит из двух проводов разнородных металлов, спаянных вместе. Измерение уровня электрического напряжения в термопаре показывает температурное значение воды.

Теоретически воду в баке можно нагреть почти до кипения, до +95ºC. В реальности максимальная температура нагрева воды в баке устанавливается регулятором нагрева в значении +85ºC для предупреждения газообразовании при закипании воды. Термопара при достижении заданного значения даст электрический сигнал к нагревательным элементам, и нагрев будет выключен.

Чем опасен перегрев? При перегреве вода закипает, образует повышенное давление, при этом температура кипения воды увеличивается больше чем 100ºC, давление на стенки бака многократно возрастает. Возникает угроза разрыва бака — мощной аварии. Своевременное отключение нагрева предупреждает подобную аварийную ситуацию. В лучшем случае при перегреве бойлера давление может сорвать соединительные трубы, в худшем — разорвать бак.

Вернуться к оглавлению

Предохранительный клапан — второе звено безопасности

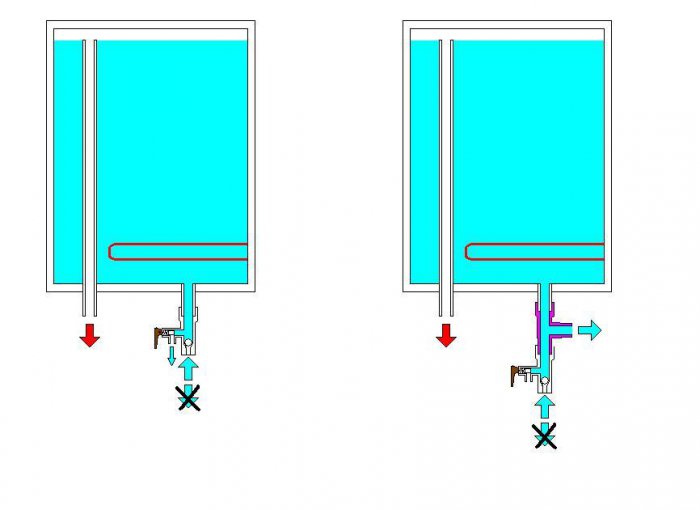

Вторым предохранительным устройством является предохранительный (или аварийный) клапан. Часто его конструкция включает в себя обратный клапан, который необходим для предупреждения самопроизвольного выходя горячей воды в холодный приточный водопровод. Если такой слив произойдет, ТЭН окажется в воздушном пространстве и, продолжая нагрев, перегорит. Обратный и предохранительный клапаны устанавливаются в правильной последовательности на приточной трубе (вход в бойлер). Ближний к накопительному баку — обратный, за ним — предохранительный (аварийный). Строение клапанов похоже — внутри них находятся пружины, рассчитанные на определенное давление. При превышении давления они сжимаются и пропускают через себя воду. Обратный клапан рассчитан на давление 4 атмосферы.

https://1popechi.ru/youtu.be/RSV63eEiGpQ

Предохранительный подрывной клапан вступает в работу, когда обратный уже оказался бессилен. Подрывные клапаны выдерживают давление от 6 до 8 атмосфер и далее открывают доступ к отверстию, через которое горячая вода начинает прокапывать. При этом снижается аварийное напряжение и нормализуется безопасность ситуации. Изображение 6

Третьим звеном безопасности бойлера может быть способ присоединения труб к нагревательному баку. Используется резьбовое, сварное и прессованное соединение. Резьбой присоединяют металлические трубы, сваркой — пластиковый материал (полипропилен), спрессовыванием надевают соединительные фитинги на металлопластик. С одной стороны, прессованное соединение по прочностным характеристикам уступает другим соединительным конструкциям. С другой стороны, при возможной неисправности предохранительного клапана металлопластиковую трубу вырвет из бойлера, и горячая вода выльется на пол, чем предупредит взрыв водонагревателя. В стандартном режиме работы срыв металлопластиковых труб не происходит, для его осуществления необходимо значительное повышение давления внутри системы (до 6-8 атмосфер).

https://1popechi.ru/youtu.be/HuK1ukEMqpU

Металлопластиковое соединение показано на изображении 7.

Вернуться к оглавлению

Дополнительные элементы — краны, показатель температуры

Итак, есть бак (емкость для нагрева), есть подводящие холодные трубы и выводящие горячие, есть ТЭН (греющий воду), есть анод (отвлекающий на себя коррозию), есть группа безопасности (термопара и предохранительный + обратный клапан). Это основные конструктивные элементы строения бойлера. К ним могут быть добавлены некоторые устройства, обеспечивающие дополнительный комфорт пользования водонагревателем и его обслуживания. Показатель температуры нагрева воды располагается на лицевой стороне бака для удобства обозрения. Шланг для слива воды с предохранительного клапана. Два крана, применяемые для спуска воды из бака водонагревателя: входной кран, расположенный перед аварийным клапаном, необходимый для прекращения подачи воды в водонагреватель при проведении ремонта. И кран для слива горячей воды из бака (располагается на выводящей трубе). Необходимость осушения бака возникает при проведении осмотра, замене анода или при ремонте (замене) нагревающего элемента.

https://1popechi.ru/youtu.be/d9lcWZ_syWQ

Устройство электрического накопительного водонагревателя состоит из отдельных элементов. Их слаженная работа обеспечивает постоянное горячее водоснабжение дома и квартиры, жилого или хозяйственного помещения.

Устройство водонагревателей Термекс

Как выбрать Как смонтировать или подключить Как это работает Обзоры, релизы, тесты Энергосбережение в быту Это интерестно

Цены на водонагреватели Термекс(Thermex) в нашем каталоге

Цены на ТЭНы для водонагревателей Термекс

Электроводонагреватели thermex разработаны и изготовлены в строгом соответствии с международными стандартами EN 60.335-2-21, гарантирующими надежность и безопасность эксплуатации. Все модели прошли обязательную сертификацию Госстандарта России и полностью соответствуют требованиям ГОСТ-27570.18-92, ГОСТ 23511-79, ГОСТ Р 50033-92.

Всё типы и модели электроводонагревателей расчитаны на подключение к сети 220+10% В.

1. Выходная трубка для горячей воды
выполнена из нержавеющей стали.

2. Внутренний бак
изготовлен из стабилизированной стали, высокоустойчивой к коррозии.
3. Большой магниевый анод
для защиты от коррозии.
4. Стальной фланец
закрепленный на 5-ти болтах в корпусе водонагревателя, обеспечивает быструю и простую установку. На фланце смонтированы: нагревающий элемент, магниевый анод и термостат.
5. Внешняя оболочка водонагревателя
выполнена из стали и покрыта специальной порошковой эмалью, которая сохраняет сияющий вид в течении многих лет.
6. Glasslined!
внутренняя поверхность бака покрыта стеклофарфором (технология GLASSLINED) и вода в баке остается такой же чистой, как в стеклянной посуде.
7. Экологически чистая теплоизоляция (cfc free)
мощный слой пенополиуретана высокой плотности предотвращает потери тепла, предельно снижая затраты электроэнергии.
8. Трубка подачи холодной воды
изготовлена из нержавеющей стали
9. Термостат с двойной защитой
обеспечивает автоматическое регулирование температуры и две ступени защиты.

1, 8 Трубки подачи и забора воды. Внутри водонагревателя трубки подачи и забора воды расположены таким образом, что холодная вода поступает снизу, а горячая забирается сверху. Холодная вода, поступая в водонагреватель, проходит через рассекатель струи и равномерно распределяется по объему бака, постепенно вытесняя нагретую воду вверх, где и осуществляется забор горячей воды. При этом соблюдается принцип не перемешивания слоев воды, благодаря которому потребитель получает воду однородной температуры.

2, 6 Внутренний бак и внутреннее покрытие бака. Бак во всех моделях изготовлен из высокопрочной стабилизированной стали, устойчивой к коррозии. Внутренняя поверхность бака покрыта стеклофарфором, который обжигается при температуре + 850°С. Химически нейтральный стеклофарфор защищает стальной бак от коррозии. Благодаря особой кристаллической структуре стеклофарфор выдерживает значительные деформирующие нагрузки.Коэффициент линейного расширения стеклофарфора близок к коэффициенту расширения стали. Благодаря этому не происходит отслоения покрытия при эксплуатации прибора.

3 Магниевый анод предназначен для уменьшения электрохимической коррозии внутреннего бака. Для продления срока службы водонагревателя рекомендуется производить замену магниевого анода не реже 1 раза в 6 месяцев.

4 Стальной фланец.

На фланце смонтированы: ТЭН — термоэлектронагреватель (нихромовая спираль в медном кожухе), термостат, магниевый анод. Съемный опорный фланец крепится в корпусе водонагревателя с помощью резьбы или болтов.

5 Внешнняя оболочка электроводонагревателя. Корпус большинства моделей электроводонагревателей изготовлен из стали. Корпус моделей объемом 5 л, 10 л и 15 л изготовлен из пластика. Модель объемом 30л выполняется как в пластике, так и в металле.

7 Экологически чистая теплоизоляция (CFC FREE) Между корпусом и внутренним баком размещена теплоизоляция из экологически чистого пенополиуретана. Толщина ее колеблется в зависимости от модели от 18 до 40 мм. Благодоря этому средние теплопотери составляют 1° за 1,5-2 часа.

9 Термостат с двойной защитой. Термостат имеет плавную регулировку температуры до +75°С и устройство защиты водонагревателя от перегрева. Если температура воды достигнет предела допустимой температуры нагрева (выше +85°С), защитное устройство, расположенное внутри термостата, автоматически отключает ТЭН от сети.

Температурный режим работы водонагревателя устанавливается самим пользователем при помощи терморегулятора. Заданный пользователем температурный режим термостат поддерживает автоматически. При падении температуры воды в приборе более чем на 3° термостат включает ТЭН, после чего температура повышается до заданной.

В комплект поставки входит предохранительный клапан, который монтируется на трубке подачи холодной воды и выполняет следующие защитные функции:

• предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
• уравнивает давление нагреваемой воды с давлением воды в системе водопровода: при повышении давления в водонагревателе выше давления воды в магистральной сети, клапан открывается и давление понижается до магистрального.
• при повышении допустимого давления в магистральной сети, автоматически, через дренажное отверстие обратного клапана, происходит сброс избытка давления.

На обратной стороне электроводонагревателя расположен кронштейн для крепления к стене.

• Модели 5, 10л, 15л и 30л в пластмассовом корпусе имеют специальное отверстие для крепежа.
• Модель объемом 300л — устанавливается на специальной подставке в вертикальном положении
• Модель 300 PB — является напольным водонагревателем. Патрубок подачи холодной воды расположен в нижней части прибора, а забора горячей воды сверху.
