Как построить коптильню холодного копчения

Как построить коптильню холодного копчения своими руками.

Принцип холодного копчения заключается в копчении продуктов при температуре 30 — 35°С частично остывшим дымом, который остывает проходя путь от печки по дымоходу к коптильной камере.

Крнструкция коптильни не сложная и её можно построить самостоятельно. На рисунке предоставлена схема коптильни холодного типа копчения.

Схема коптильни холодного копчения.



Как построить коптильню холодного копчения.

При выборе места на участке под строительство коптильни, следует учесть её размеры, длина всей коптильни холодного копчения составляет 3 – 4 метра. Лучшим местом под коптильню будет участок с уклоном, но если уклона нет, можно обойтись и без него, главное расположить дымоход под уклоном.

Первым делом на участке размечаем основание и выкапываем место для топки (примерный размер топки 60 х 70 см), дымохода (длина 3 метра), и площадку под коптильную камеру.

Дымоход для коптильни.

Дымоход нужно расположить под уклоном, чтобы дым из топки подымался вверх по дымоходу к коптильной камере. Перепад высоты между топкой и коптильной камерой должен быть не меньше чем полметра иначе тяга дыма в дымоходе будет недостаточной. Под дымоход выкапывается траншея шириной в полметра и высотой в 30 см, длина дымохода должна быть не менее 3 х метров иначе дым будет не успевать охлаждаться.

Дымоход можно выложить из красного кирпича. Сверху дымоход укрывается кусками листового металла и присыпается слоем земли. В качестве дымохода можно использовать металлическую трубу с диаметром не менее 20 см.

Топка для коптильни.

Под топку выкапывается площадка, дно заливается бетонным раствором толщиной 10 см. Саму топку желательно выложить из огнеупорного кирпича, если использовать красный кирпич, то такая топка прослужит недолго. Для топки нужно предусмотреть металлическую дверцу для загрузки дров.

Коптильная камера.

Коптильную камеру можно выложить из кирпича на мелкозаглубленный ленточный фундамент.



Как вариант изготовить камеру из дерева, наиболее практичней изготовить из металлической 200 литровой бочки. Бочку предварительно нужно выпалить изнутри от различных остатков. Верхнюю часть бочки срезают, в нижней части вырезается отверстие под дымоход.

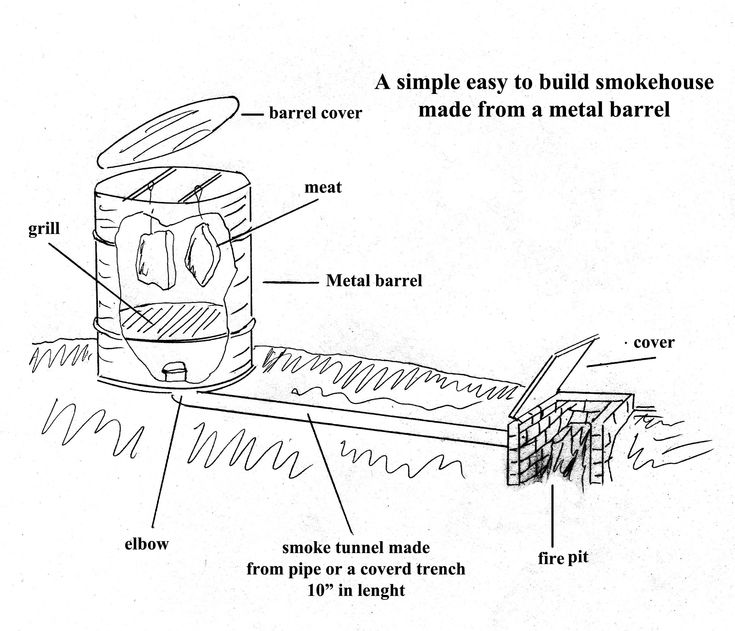

В верхней части бочки устанавливают несколько прутов арматуры для подвешивания на крюках мяса.

Бочка устанавливается на основание, выложенное из красного кирпича, дымоход подходит к нижнему отверстию бочки. Верх бочки во время копчения закрывается мокрой мешковиной и крышкой.

Процесс холодного копчения происходит при минимальном горении дров в топке, дрова должны не гореть, а тлеть. Дым проходя из топки по дымоходу частично охлаждается и попадает в коптильную камеру где при температуре 30 — 35°С и происходит копчение продуктов. Длительность холодного копчения составляет от 1 до 5 суток в зависимости от рецепта приготовления.

Коптильня во дворе своими руками. Коптильня холодного копчения своими руками: чертежи и варианты

23. 03.2020 в 22:40

Новости

Содержание

1. Коптильня во дворе своими руками. Коптильня холодного копчения своими руками: чертежи и варианты
   • Почему именно холодное копчение?
2. Коптильня во дворе из кирпича. Коптильня из кирпича, порядовая кладка
3. Видео как сделать коптильню своими руками — How to make a smokehouse with their hands

Коптильня во дворе своими руками. Коптильня холодного копчения своими руками: чертежи и варианты

20 мин.

Человек — существо, привыкшее не только к комфорту, но и к вкусной пище. Одними из любимых деликатесов, которые изобрели еще пещерные люди, стали копчености: мясо, рыба, сало и колбасы. Однако натуральные продукты сейчас в магазине найти невозможно. Процесс этот длительный, и для достижения идеального вкуса требует соблюдения технологии и определенного вида древесины. Производителям такие хлопоты не выгодны, поэтому на прилавках можно встретить лишь суррогаты, обработанные «жидким дымом». Они выглядят и пахнут замечательно, но не принесут ничего кроме вреда. Поэтому многих интересует коптильня холодного копчения своими руками: чертежи и способы добиться желаемого вкуса и аромата.

Почему именно холодное копчение?

У обоих видов копчения есть особенности, достоинства, недостатки, однако чаще все же выбор останавливают на холодном. Причина — более оптимальный температурный режим.

1. Горячее копчение не требует ни много времени на приготовление продуктов, ни сложного сооружения. Электрический прибор либо открытый огонь находится прямо под коптильней. Температура от 70 до 120° позволяет дегустировать ароматное блюдо уже спустя 1-3 часа. Изделия, подвергшиеся такой обработке, остаются мягкими и довольно жирными, однако именно поэтому хранятся всего несколько дней.
2. Холодное копчение — способ сделать продукт особенно вкусным. В этом случае работает теплый дым, добирающийся до «жертвы» по довольно длинному дымоходу. Температура такого копчения — 20-35°, однако лучшая цифра 30°, так продукт сохраняет практически все полезные вещества. Из-за этой температурной «низости» будущий деликатес должен готовиться долго: процесс может затянуться на 3 дня. Продукт после обработки теряет часть влаги, поэтому становится суховатым, однако жир сохраняет. Зато срок хранения его — несколько недель, или даже месяцев.

Неповторимый аромат и возможность растянуть удовольствие, долго наслаждаясь копченостями, — причины популярности коптильни холодного копчения, а способов обустроить ее своими руками есть немало.

Коптильня во дворе из кирпича. Коптильня из кирпича, порядовая кладка

Коптильня из кирпича выигрывает у металлической по такому параметру, как стабильность среды внутри коптильной камеры при любой температуре окружающей среды. Этот показатель особо актуален для садовых сооружений для копчения.

Теплый сезон непродолжителен, а кушать хочется всегда, тем более «вкусно» отметить всеми любимые зимние праздники.

О том как устроена коптильня для двух видов копчения было рассказаноВыложить любую из них из кирпича довольно несложно. Но так не хочется выбирать между двумя вариантами… И не надо.

Существуют конструкции коптилен двойного назначения: для быстрого горячего копчения и более продолжительного холодного. У них общая топка, разные камеры и общий дымоход.

Как сложить такую коптильню из кирпича, читайте дальше, а пока несколько фото дизайна однокамерной коптильни, выложенной своими руками.

ДВУХКАМЕРНАЯ КОПТИЛЬНЯ ИЗ КИРПИЧА

Далее привожу схемы конструкции в разрезах.

Слева схема камеры горячего копчения: огонь в топке (3) разогревает дно металлической чаши с опилками. Горячий дым наполняет камеру и выходит через вертикальный дымоход сначала вниз, потом вверх (подробнее на следующей схеме).

Справа схема камеры холодного копчения. Горячий дым из топки (см. схему внизу) попадает в камеру через отверстия в металлической пластине (8).

Крепления для подвесов, крюков или решеток, на которых будут коптиться продукты каждый может придумать самостоятельно.

На схеме вверху представлен поперечный разрез обоих камер и дымохода. Стрелки указывают направление движения дыма.

ПОРЯДОВАЯ КЛАДКА КОПТИЛЬНИ ИЗ КИРПИЧА

Каков бы ни был фундамент для коптильни, сначала на него накладывают лист гидроизоляции.

Первый ряд — это основание коптильни. В 4 ряду начинают формировать дымоход. Справа в него вставляют дверку для вычистки сажи (4 и 5 ряды).

В 4 ряду формируют поддувало, в 5 его перекрывают колосником (9).

В 7 ряду над дровником делают перекрытие из металлического профиля (желательно Т-образный толщиной 3 мм). Тпопку (3) изнутри обкладывают шамотным кирпичом (7-11 ряды).

В 8 ряду дымоход разделяют на вертикальные шахты (по две слева и справа, и одна центральная).

В 12 ряду формируют воздуховод из топки в камеру холодного копчения. Справа — дверца для вычистки сажи.

В 13 ряду воздуховод перекрывают металлической чашей (7), пластиной с отверстиями (8) и Т-профилем (на него будут выкладывать кирпичи перекрытия).

По фасаду контуры камеры оформляют металлическим уголком. Лучше, если это будет сварная рама с отверстиями (в них вдевают толстую стальную проволоку, которую замуровывают между кирпичами). По тому же принципу крепят все открывающиеся створки.

В 26 ряду над камерами делают перекрытие из профиля. 27 и 28 ряды — финишные.

Далее выкладывают трубу дымохода. После 3 ряда в нее вмуровывают металлическую задвижку. Высота дымохода произвольная и во многом зависит от месторасположения коптильни. Если под крышей, то обязательно выше конька.
