Котел на опилках длительного горения своими руками: Котел на опилках длительного горения своими руками

Содержание

модификации отопителей, чертежи пиролизных установок длительного горения

Универсальный в использовании, экономичный и простой в обслуживании котёл на опилках своими руками позволит полностью решить проблемы с обогревом дачного строения или небольшого загородного домика. Использование щепы в качестве топлива снижает расходы домовладельца на отопление помещения, при этом такие установки отличаются функциональностью и способны работать от одной заправки на протяжении нескольких дней.

Содержание

  1. Принцип работы котла
  2. Преимущества оборудования
  3. Режимы работы и используемые защитные системы
  4. Основные требования к топливу
  5. Изготовление своими руками

Принцип работы котла

На сегодняшний день существуют различные конструкции отопительных котлов, работающих на опилках. Это могут быть классические печки-буржуйки с подключенным к ним тепловым контуром. Большой популярностью пользуются модификации, в которых отсутствует зольник, а загрузка топлива осуществляется сверху при помощи бункера и механизированного шнека, что позволяет автоматизировать работу отопительного оборудования.

Модификации котлов с бункером не только отличаются эффективностью, но и позволяют существенно упростить обогрев частного дома. Домовладельцу не придется ежедневно выполнять дозагрузку топлива, а при условии использования качественно высушенных опилок такие отопители будут отличаться максимально возможной эффективностью и экономичностью. Отдельные модификации, которые оснащаются увеличенными в размерах топочными баками и дополнительными бункерами с опилками, могут работать на одной загрузке топливом 5−6 дней, обеспечивая теплом частный дом площадью в 150−200 квадратных метров.

К особенностям эксплуатации отопительных приборов этого типа относят следующее:

  • Возможность регулировки подачи воздуха в горелку.
  • Большой объем топливника.
  • Увеличенная площадь водяной рубашки и теплообменника.
  • Горение топлива в зависимости от модификации котла идет сверху вниз или снизу вверх.

Популярностью пользуются автономные отопительные котлы на опилках, которые используют пиролизный принцип работы. Такие установки имеют сразу несколько камер сгорания, позволяя существенно повысить коэффициент полезного действия оборудования. В нижней топке топливо тлеет, под воздействием высоких температур из древесины выделяется газ, который дожигается в верхних отсеках, что обеспечивает максимально возможную эффективность оборудования.

Такие котлы длительного горения на опилках имеют конструкцию, аналогичную твердотопливным пиролизным установкам. Отличием является лишь наличие дополнительного бункера и специальной шнековой системы, которая автоматически подаёт топливо в камеру сгорания.

Преимущества оборудования

Во многом популярность отопительных приборов, которые работают на древесной стружке, объясняется многочисленными преимуществами этой технологии. Изготовленный своими руками котел на опилках длительного горения имеет следующие преимущества:

  • Безопасность использования.
  • Возможность контроля расхода сырья и температурного режима.
  • Экологичность оборудования.
  • Минимальные затраты на топливо.
  • Быстрый нагрев помещения.
  • Высокий КПД.

Изготовленные своими руками котлы на опилках характеризуются универсальностью и эффективностью. С помощью такого отопительного оборудования с легкостью обогревают помещение любой площади. Благодаря простой конструкции прибора его можно сделать самостоятельно, а в последующем топливо можно брать бесплатно на пилорамах или покупать уже готовые высушенные прессованные брикеты опилок.

Из минусов котлов на опилках отмечают их повышенные требования к качеству топлива и его показателям влажности. Также потребуется периодически выполнять очистку дымохода от золы и сажи. От правильности такого сервисного обслуживания будет напрямую зависеть эффективность оборудования и его безопасность эксплуатации.

Режимы работы и используемые защитные системы

Заводские модели котлов, работающих на щепе и опилках, оснащаются различными системами безопасности, которые предупреждают возгорание оборудования, а также его перегрев. Отдельные модели имеют также дополнительные датчики, которые регистрируют повышенное содержание угарного газа, способны обнаружить дым, тем самым предупреждая об опасности пожара.

Оборудование может работать сразу в нескольких режимах:

  • Максимальная производительность.
  • Средняя мощность.
  • Режим паузы.

Максимальный режим работы котла активируется сразу после включения оборудования и при наличии в бункере необходимого количества топлива. Как только теплоноситель и воздух в помещении прогреются до нужного уровня, автоматика самостоятельно снизит интенсивность горения, что позволит обеспечить эффективное использование топлива.

Режим средней мощности позволяет оборудованию работать максимально долго от одной загрузки топлива. Интенсивность горения опилок в топке регулируется за счет увеличения или уменьшения поступления воздуха в камеру сгорания. При активации этого режима котел, оснащенный дополнительной автоматикой, может поддерживать температуру в помещении на заданном уровне.

В режиме «Пауза» котел не нагревает помещение, а горение топлива прекращается или его интенсивность сводится к минимуму. В последующем домовладелец может быстро нагреть котел, переведя его в средний или максимальный режим работы.

Наличие режимов работы котла позволяет гарантировать удобство использования отопительного прибора, повышая безопасность его эксплуатации. При наличии автоматической системы управления домовладелец может по своему желанию устанавливать необходимую температуру теплоносителя, а встроенные датчики будут уменьшать или увеличивать интенсивность нагрева, обеспечивая комфорт проживания в частном доме.

Основные требования к топливу

Эффективность твердотопливного котла будет во многом зависеть от качества топлива. Рекомендуется использовать хорошо просушенную мелкую щепу различных пород древесины. К опилкам предъявляют следующие требования:

  • Плотность сырья. Именно от этого показателя у опилок будет зависеть эффективность работы котла. Чем меньше плотность материала, тем больше показатели теплоотдачи. Предпочтительно использовать опилки от фрезерных станков, имеющие плотность на уровне 120 килограммов в кубическом метре. При использовании топлива с такими характеристиками от 250 грамм сырья можно получить около 1 кВт тепловой энергии.
  • Влажность опилок. Мокрые продукты деревообработки плохо горят, существенно снижая эффективность отопления помещения. Предпочтительно использовать качественно просушенные опилки, влажность которых не превышает 20%.

Отдельные модификации котлов, в которых реализована функция автозагрузки топлива из бункера, не могут работать с опилками, имеющих влажность более 40%. Поэтому качеству просушки стружки необходимо уделить должное внимание. Для удобства загрузки и хранения такого топлива часто используют прессованные опилки, которые предлагаются по доступным ценам, что существенно уменьшает расходы на обогрев частного дома.

Изготовление своими руками

В продаже сегодня можно найти различные модификации отопительных автономных котлов, работающих на щепе и опилках. Несмотря на все свои преимущества, они имеют один существенный недостаток — высокую стоимость оборудования. Поэтому многие дачники и владельцы частных домов изготавливают универсальные в использовании котлы самостоятельно, благо простая конструкция такого оборудования позволяет сконструировать его даже при отсутствии соответствующих знаний и опыта работы.

Для изготовления котла на щепе своими руками потребуются следующие инструменты и материалы:

  • Труба округлой формы диаметром 5 сантиметров.
  • Прямоугольный профиль 40 на 60 миллиметров.
  • Болгарка или резак для металла.
  • Электродрель.
  • Сварочный аппарат.
  • Рулетка и молоток.

В сети можно найти различные чертежи исполнения котлов, работающих на опилках и щепе. Проще всего такие отопители выполнить на основе трубы или газового баллона. Нужно лишь использовать прочную толстостенную сталь,

что позволит обеспечить долговечность изготовленного своими руками котла.

  1. 1. С газового баллона снимается вентиль, и выпускается весь газ. По линии сварного шва срезается верхушка, после чего болгаркой или вручную края зачищаются, убираются все заусеницы. В последующем заготовка из газового баллона будет использоваться в качестве корпуса топки.
  2. 2. Отрезанную верхнюю часть баллона также зачищают, после чего подгоняют к основанию корпуса топки. По краям заготовки сверху приваривается окантовка, которую выполняют из полос толстостенной стали.
  3. 3. В крышке высверливается отверстие, в которое вваривают трубу для подачи воздуха.
  4. 4. В верхней части корпуса топки дрелью проделывают отверстие, которое необходимо для крепления дымоходной трубы. В полученное отверстие вставляют и заваривают железный патрубок.
  5. 5. Конструкция топки на опилках подразумевает наличие груза, который сверху придавливает топливо, регулируя тем самым его скорость сгорания. Груз делается из листового толстостенного металла, который вырезается по размерам внутреннего диаметра баллона. По центру диска выполняется отверстие, которое по своему диаметру идентично трубе, врезанной в крышку котла.
  6. 6. К внутренней поверхности круглого груза рекомендуется приварить железные рёбра, что позволяет рассеивать воздушные массы, увеличивая эффективность отопительной установки.
  7. 7. Из металлического листа выполняется водяная рубашка, по которой будет циркулировать теплоноситель. Водяная рубашка располагается снаружи топки, имеет форму и размеры корпуса.
  8. 8. К корпусу топки по кругу приваривают рёбра жёсткости, которые защищают водяную рубашку от ее температурной деформации.
  9. 9. Водяную рубашку крепят к металлическим ребрам жесткости.

На этом работа по изготовлению отопительного котла завершена. Необходимо провести пробный пуск, проверить качество сварки, а также удостовериться в отсутствии протечек водяной рубашки, по контуру которой циркулирует теплоноситель. В последующем возможна модернизация отопительного котла, к которому дополнительно монтируют бункер с опилками и шнековый механизм для автоматической загрузки стружки в камеру сгорания.

Выполнив самодельный пиролизный котел на опилках и щепе, можно не только решить проблемы с обогревом небольшого частного дома или дачного строения, но и сократить расходы на проживание за городом в зимнее время года. В специализированных магазинах можно приобрести уже готовые изготовленные промышленным способом котлы, имеющие один или два контура, отличающиеся полной безопасностью в эксплуатации и оснащённые управляющей автоматикой.

При необходимости можно изготовить универсальные варианты автономных отопителей, которые будут различаться своими показателями мощности, длительностью работы от одной заправки топливом, а также рядом других характеристик.

Котел на опилках своими руками: рекомендации по изготовлению

Поскольку энергоносители постоянно дорожают, домовладельцы задумываются о переходе на альтернативные виды топлива. Самый доступный из них – это биомасса (уголь, дрова, щепа, опилки). Некоторые виды твердого топлива начали тоже расти в цене, да и котельное оборудование для их сжигания стоит немалых денег. Одно из самых практичных решений при таких обстоятельствах – это сделать котел на опилках своими руками, используя простые и доступные материалы. От вас потребуется одно: умение выполнять ответственные сварные соединения либо просто хороший знакомый сварщик.

Самодельный котел на опилках

Преимущества самодельного котла

Очень часто в личных подсобных хозяйствах остаются в виде отходов древесные опилки и щепа. Однако, далеко не каждый отопительный агрегат в состоянии их перерабатывать. По этой причине, и по целому ряду других, самодельные твердотопливные котлы имеют свои достоинства:

  • Низкая стоимость. Даже если вы станете покупать все материалы для изготовления агрегата в торговой сети и достойно оплачивать услуги квалифицированного сварщика, то самодельный котел обойдется как минимум в 3 раза дешевле. На практике часть материалов всегда можно отыскать в собственном хозяйстве, поэтому цена станет еще меньше.
  • Невысокие требования к качеству топлива. Предлагаемая конструкция в состоянии сжигать любой вид твёрдого топлива, и даже мусор. Влажность дров или опилок может быть достаточно высокой, древесина хвойных пород или береза сгорает так же успешно, как и любая другая. При этом выделяющийся деготь и смолы не наносят никакого вреда агрегату.
  • Котлы на опилках для дома конструктивно просты, их легко обслуживать и чистить.
  • Удобство в эксплуатации. В зависимости от вида биомассы загрузку топки надо производить не чаще чем 1 раз в 8 часов, это при самых скромных размерах камеры сгорания. Если её увеличить, горение может длиться сутки и более.
  • Абсолютная независимость от внешних источников энергии.

Из недостатков агрегата можно выделить такие как неприглядный внешний вид и отсутствие всяческих гарантий качества и надежности сварных соединений, о чем будет сказано ниже.

Принцип действия

Топка котла не имеет дверец и зольника, а загружается топливом сверху, от самого дна и до среза дымоходной трубы. Загруженная биомасса придавливается по всей плоскости грузом круглой формы из толстой листовой стали, а к нему приварена вертикальная труба, по которой подается воздух в топку. Эта труба проходит сквозь закрытую верхнюю крышку и свободно торчит наружу. Розжиг котла производится через ее верхний конец. Особенность заключается в том, что горит верхний слой топлива, процесс идет по направлению сверху вниз, прогревая водяную рубашку.

Котел на опилках своими руками

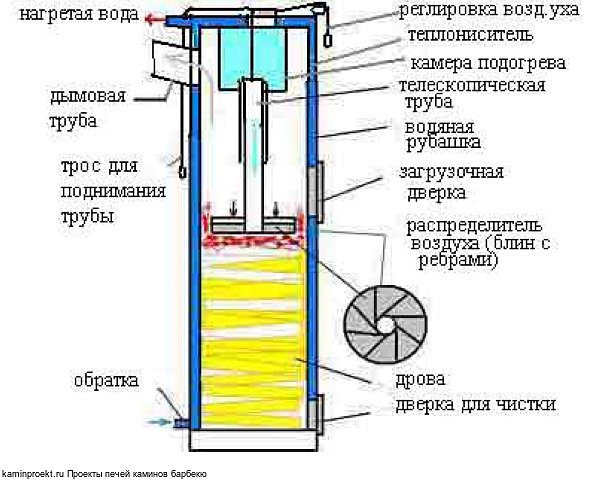

В принципе действия, а также в изготовлении помогут разобраться чертежи котла на опилках, сделанного своими руками. На конце трубы устанавливается заслонка произвольного исполнения, чтобы регулировать количество поступающего воздуха и скорость сгорания. В процессе работы агрегата груз в топке опускается, пока все топливо не сгорит. Продукты сгорания из топки удаляются через дымоход.

Инструменты и материалы

Самодельный котел на опилках

Если нужен котел небольшой мощности, то корпус топки чаще всего выполняют на базе старого баллона из-под пропана. Причины две: достаточно толстый металл, который прослужит долго, и его конструкция, позволяющая без труда изготовить крышку топки. Кроме того, старый баллон нетрудно найти или купить. Для изготовления более мощной модели потребуется листовая сталь толщиной не менее 5 мм или какой-нибудь старый металлический сосуд больших размеров.

Еще одно изделие, которое потребуется купить – это отвод дымовой трубы под углом в 90⁰, диаметром 89 х 4 мм или 107 х 4 мм. Не будет помехой более толстая стенка трубы. Для выполнения герметизации крышки нужен будет листовой металл или полоса толщиной 5 мм, на водяную рубашку можно использовать более тонкий стальной лист, но не менее 3 мм. Чтобы изготовить груз круглой формы, лучше найти металл 8–10 мм в толщину, труба для воздуха – 40 или 50 мм в диаметре. В качестве штуцеров для подачи теплоносителя применяют сгоны с готовой трубной резьбой.

Перед тем как сделать котел на опилках, нужно подготовить такие основные инструменты и приспособления:

  • аппарат для электрической сварки и электроды;
  • угловая шлифовальная машина с кругами по металлу;
  • мерительный инструмент;
  • молоток;
  • клещи;
  • зубило;
  • сверлильный станок или электрическая дрель.

Все работы удобнее будет выполнять с помощником.

Состав работ

Самодельные котлы на опилках

Вначале изготавливается корпус топки из газового баллона. Для этого надо отрезать его верхнюю часть по существующему сварному шву, остатки шва после этого тщательно зачистить с наружной стороны. Получившаяся крышка должна будет прилегать к топке плотно, поэтому нужно выполнить окантовку из полосы толстого металла по окружности баллона, выступающую выше края на 15–20 мм. После этого можно прикрепить к корпусу защелки для крышки произвольной конструкции, а к самой крышке приварить сверху 2 удобные ручки из металлического прутка. В ней же следует выполнить отверстие по наружному диаметру трубы для воздуха.

Котел, работающий на опилках, должен иметь традиционный выход дымовых газов в верхней части, поэтому в корпусе нужно будет прорезать под него отверстие. Можно сразу же приваривать патрубок дымохода, но это может создать неудобства при монтаже водяной рубашки, здесь последовательность производства работ каждый выбирает для себя сам.

Следующий этап – изготовление груза, который будет придавливать топливо. Диаметр детали должен быть несколько меньше внутреннего размера баллона. Вырезав ее из толстого листового металла, к одной плоскости изделия привариваются ребра для рассеивания воздуха, а по центру выполняется отверстие, равное наружному диаметру воздушной трубы. Последняя вставляется в него и герметично обваривается по кругу.

Остается изготовить водяную рубашку. Корпус баллона имеет круглую форму, поэтому тут придется повозиться с листовым металлом, чтобы повторить такую форму. Но вначале нужно вырезать из толстого листа и снаружи приварить к корпусу топки ребра жесткости, которые не дадут играть металлу водяной рубашки вследствие теплового расширения. После этого металл рубашки следует приварить к каждому ребру жесткости. Последний этап – прорезка отверстий под штуцеры для теплоносителя и приварка резьбовых сгонов для присоединения к системе отопления. Ниже приведено видео с рекомендациями по изготовлению котла.

Дополнительные рекомендации

Если самодельный котел на опилках будет применяться для отопления частного дома, не помешает дополнить его некоторым оборудованием безопасности. Для этого в обшивке водяной рубашки просверливаются отверстия и привариваются штуцеры для приборов контроля температуры и давления. Правильно будет дополнительно установить сбросной предохранительный клапан, который бы срабатывал при повышении давления до 3 бар, а трубу от него вывести на улицу.

Горячие поверхности агрегата и дымохода также представляют опасность для людей, если он находится в доме. При этом тепло распространяется там, где оно не нужно – в топочной. По этим причинам отопительные котлы на опилках необходимо изолировать. В качестве теплоизоляционного материала можно использовать базальтовую вату, она хорошо противостоит высокой температуре. Облицевать слой изоляции можно тонким листовым металлом с полимерным покрытием, заодно и решив вопрос эстетики внешнего вида агрегата.

В том случае, когда в качестве топлива применяются исключительно опилки, нужно изготовить приспособление для их правильной загрузки в топку. Дело в том, что этот вид топлива плохо пропускает воздух, а без него процесс горения будет слабым. Поэтому из тонкого металла делается труба диаметром 100–120 мм в виде воронки, только стороны конуса очень пологие. Приспособление ставят вертикально в центр топки, после чего вокруг нее засыпают опилки, периодически их плотно утрамбовывают. Когда камера заполнена, то благодаря форме конуса труба легко вынимается, ставится груз и закрывается крышка топки.

Контроль качества

Перед тем как загружать и разжигать агрегат, нужно обязательно проверить герметичность водяной рубашки и проконтролировать качество сварных соединений. Для этого потребуется воздушный компрессор. Испытать швы можно двумя способами, которые весьма надежны:

  • Гидравлический. Вся ёмкость заполняется водой, к штуцеру герметично подключается компрессор, который должен создать избыточное давление 2–3 Бар. Вода не имеет свойства сжиматься, поэтому потечет через все непроваренные места.
  • Пневматический. Давление создается без воды, а все сварные швы промазываются мыльной пеной с помощью кисти. Пузырьки покажут места, через которые проникает воздух. Во время испытания падение давления можно контролировать по манометру на компрессоре.

Существует такая разновидность твердотопливного источника отопления, как шахтный котел на опилках. Конструкция и принцип работы у него другие и более сложные, хотя изготовить его собственными силами тоже вполне возможно. Работает он за счет того, что опилки сжигаются в нижней части агрегата, ссыпаясь туда из бункера, это можно видеть на рисунке.

Процесс продолжается в дымогарных трубах, которые интенсивно нагревают теплоноситель. Используется принцип дожигания древесных газов (пиролиз). Эффективность работы повышается установкой нагнетателя воздуха – дутьевого вентилятора. Сделать котел на опилках и тырсе своими руками на практике не так уж сложно, зато точно даст ощутимый экономический эффект как при изготовлении, так и при дальнейшей эксплуатации.

Читайте также: Как сделать пиролизный котел

Как построить и использовать печь на опилках – Новости Матери-Земли

Поскольку мы, живущие в промышленно развитых странах мира, все чаще вынуждены затягивать пояса и вести менее энергоемкий образ жизни, нам стоит изучить более мягкие технологии так называемых «слаборазвитых» стран для «новой» переработки и подпитки идей. Поэтому я в долгу перед Б.Р. Saubolle, S.J. из Катманду, Непал, за рассказ моим читателям о том, как некоторые жители Индийского субконтинента извлекают полезное тепло из того, что обычно считается отходами в США и Канаде. Возможно, нам нужно больше этой «обратной» работы Корпуса мира. – НОВОСТИ МАТЕРИ-ЗЕМЛИ.

Одним из самых простых видов топлива для приготовления пищи и отопления дома зимой являются опилки, отходы, которые обычно выбрасываются, и поэтому их можно получить бесплатно или по символической цене. (Правда, не всем удобно жить рядом с лесопилкой или лесопилкой, но то же самое возражение применимо и ко многим другим альтернативным источникам энергии. Не у каждого есть ручей, протекающий через его собственность, чтобы производить электричество, или держит скот для производства навоза для метана. Мы должны использовать любые доступные нам ресурсы.)

Опилки будут нормально гореть только в специально сконструированной печи для опилок, которую очень просто сделать и она практически ничего не стоит. Топливо всегда загорается от одной спички в такой установке, и его можно поддерживать в течение длительного времени — шесть, восемь или даже двенадцать часов, если это необходимо — абсолютно без дыма, без продувки, продувки и без дозаправки.

После зажигания такая печь горит до тех пор, пока не будет израсходовано все содержащееся в ней топливо. Затем его можно перезарядить и снова зажечь. Такое устройство идеально подходит там, где требуется устойчивое тепло в течение нескольких часов подряд (например, для обеспечения горячей водой в течение дня или для поддержания уюта и тепла в комнате больного в холодные зимние ночи).

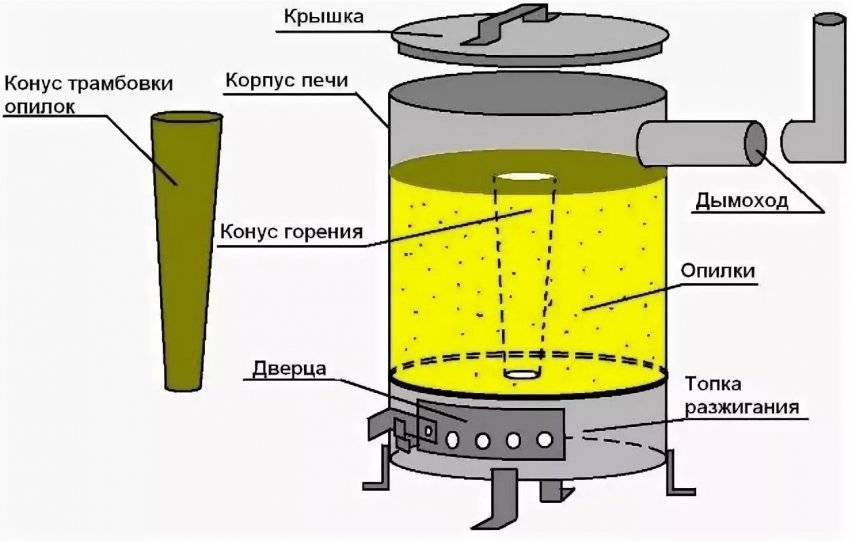

Чтобы сделать печь из опилок, возьмите большую банку из-под краски, снимите верхнюю часть и прорежьте двухдюймовое отверстие посередине нижней части. Ставим емкость на три ножки, и печь готова. Единственный «инструмент», который вам понадобится, чтобы заставить горелку работать, — это гладкая круглая палка или отрезок водопроводной трубы, который проходит через отверстие в дне банки. Он должен быть достаточно длинным, чтобы выступать на четыре дюйма над верхним краем банки, когда стержень проходит вертикально через печь, а его нижний конец опирается на землю.

Совершенно необходимо, чтобы топливо для этой печи было абсолютно сухим. Если немного влажно, то будет дымить, а если очень влажно, то вообще не загорится. Сухие опилки прекрасно горят, иногда даже синим пламенем, и совершенно бездымны. Однако он выделяет некоторые пары, и помещение, в котором используется печь, должно хорошо проветриваться.

Чтобы зарядить горелку, вставьте палку или трубку в отверстие на дне банки и держите стержень прямо вверх, пока вы насыпаете вокруг него опилки. Время от времени, заполняя контейнер, надавливайте на топливо – чем сильнее, тем лучше, – чтобы оно стало плотным и компактным. Когда банка наполнится, полностью покройте верх опилок тонким ровным слоем песка или золы. Затем покрутите трубку вперед-назад и осторожно вытащите ее из заправленного топлива. У вас будет аккуратное отверстие, которое будет действовать как дымоход, прямо через массу.

Печь на опилках легко разжечь. Просто скомкайте лист газеты на манер аккордеона и осторожно протолкните его вниз по дымоходу, пока он не будет торчать внизу. Поднесите спичку к нижнему концу, и самодельный отопительный агрегат не потребует никакого дальнейшего внимания, пока топливо полностью не израсходуется.

Измельченная древесина горит от центра к краям, отверстие постепенно увеличивается в диаметре, пока не останется опилок и пламя не угаснет. Скорость потребления составляет около полутора-двух дюймов в час (цифра немного меняется в зависимости от качества топлива и степени его набивки). Печь в один фут в диаметре будет гореть около шести часов, а в восемь дюймов в диаметре будет работать достаточно долго, чтобы приготовить еду и произвести немного горячей воды для мытья кастрюль и сковородок.

Количество производимого тепла регулируется глубиной контейнера: чем длиннее дымоход, тем горячее пламя. Высокая узкая печь будет очень горячей в течение относительно короткого времени, широкая приземистая модель будет давать более мягкий жар в течение более длительного периода, а высокий широкий барабан будет гореть долго и горячо. Рассчитайте размеры в соответствии с вашими требованиями.

Базовая конструкция может быть адаптирована для специальных целей. Например, хорошая кухонная плита, работающая на опилках, может быть построена одним из двух способов: [1] Две или более барабанные печи без ножек могут быть заложены кирпичом, с небольшими отверстиями под каждой для поступления воздуха и удаления золы. [2] Печь можно построить из одной кирпичной кладки, без барабанов и двухдюймового круглого отверстия, проделанного в стене в днище топки. Эта вторая модель заполняется с помощью две палки или трубы . Один сначала проталкивают через переднее отверстие, по крайней мере, до центра печи, а другой держат в вертикальном положении так, чтобы он опирался на горизонтальный стержень. Затем узел заправляется топливом и обе палки вытягиваются.

Обычную горелку для опилок можно превратить в обогреватель для стирки в дождливый день или для обогрева гостиной в холодную ночь. Чтобы приспособить для этой цели баночную печь, второй контейнер (со снятой крышкой) перевернули вверх дном и плотно прилегали к верхнему краю нагревателя. Это излучает тепло в комнату. В верхней камере у верха делается отверстие для дымохода, выводящего дым через стену или окно. При желании в верхней части можно было вырезать отверстие со съемной крышкой, чтобы сделать открытую горелку для нагревания чайника.

Независимо от того, решите ли вы модифицировать базовую горелку для опилок, которую я описал, или нет, я думаю, вы обнаружите, что это устройство представляет собой наиболее эффективное средство использования обычных отходов. Я знаю, что вы также обнаружите, что он производит стабильное, надежное тепло для приготовления пищи и/или тепла.

как сделать чертеж печи на опилках, сборка

Чтобы создать комфортную температуру в небольшом помещении, например гараже или хозяйственной постройке, не нужно бежать в магазин за обогревателем. Можно обойтись минимальными затратами, если построить печь на опилках своими руками. Для его возведения можно использовать подручные материалы. Он способен обеспечить теплый микроклимат на площади 50 м² при минимальных затратах ресурсов.

Печь на опилках будет выгодным изобретением

Общие сведения

Конструкции длительного горения имеют определенные отличия от обычных печей. Но принцип работы у них один и тот же. Он заключается в выработке тепловой энергии в процессе пиролиза – воздействии на древесину небольшим количеством кислорода в высокотемпературных условиях. В результате возникает ситуация, когда топливо (опилки или щепа) не горит, а просто тлеет. Это сводит количество загрузок к минимуму.

Основным продуктом, образующимся при работе печи, является горячий газ. В его состав входят: метан, водород, угарный газ и др. Благодаря ему нагреваются стены конструкции, от которых тепло передается окружающему воздуху в помещении. Результат – комфортная атмосфера.

Подробнее о том, как сделать печь, работающую 24 часа на одной загрузке:

Основные характеристики

Дровяная печь длительного горения является полностью самостоятельным оборудованием, эффективным для обогрева помещений небольшой площади.

Для его использования можно использовать различные виды твердого топлива:

  1. Дрова.
  2. Уголь.
  3. Опилки.

Стоимость их невысока и доступна каждому. По этой причине именно эти типы обычно загружаются в системы зажигания этих установок. Для создания процесса тления опилки необходимо тщательно утрамбовать. Это необходимо для того, чтобы свести количество воздуха между частицами к минимуму.

В обычной печи процесс горения идет интенсивно с большим количеством кислорода. При этом тепло выделяется в большом объеме. В результате расход дров заметно увеличивается. В результате приходится прибегать к дополнительной загрузке топлива. В этом случае никакой экономии ресурсов нет. Лишнее тепло просто уйдет через дымоход. Если объект нагревается с помощью конструкции длительного горения, то тепловая энергия возникает в результате процесса тления.

Как сделать экономичную печь длительного горения:

Особенности монтажа своими руками

При монтаже необходимо обратить внимание на ряд факторов:

  • Устанавливать дымоход необходимо таким образом, чтобы крепление каждый элемент осуществляется по направлению движения дымовых газов. Кроме того, дымоход должен быть расположен достаточно удобно, чтобы его можно было прочищать в случае необходимости.
  • Перед сборкой печи длительного горения на опилках своими руками необходимо найти подходящее место для ее установки. Как и в случае с любым отопительным оборудованием, рядом с плитой не должно быть горючих предметов, электроприборов и других предметов, не чувствительных к высоким температурам.

  • Перед использованием печи желательно протестировать ее в разных режимах работы, чтобы подобрать оптимальный вариант, подходящий для конкретных условий эксплуатации.

Установочное устройство

В комплект такого оборудования входит специальная шторка. С его помощью осуществляется дозирование воздуха, поступающего в камеру сгорания. При тлении опилок образуются дымовые газы и выделяется большое количество тепла.

Оборудование длительного горения бывает двух видов:

  1. Первый предполагает подъем топочного газа при сгорании топлива вверх через спрессованные опилки с последующим попаданием в дымовую трубу.
  2. Другой его вид отличается тем, что газ по мере подъема оказывается во внешнем контуре. Именно там он остывает, после чего утилизируется через тот же дымоход.

Типовая модель печи длительного горения включает в себя определенный набор компонентов. Благодаря им обеспечивается эффективное отопление и экономия топлива.

Наиболее значимыми в его составе являются:

  1. Топливный бак. Он оснащен заслонкой, с помощью которой можно регулировать подачу первичного воздуха в камеру зажигания.
  2. Форсажные камеры. Они имеют отверстия, через которые в топку поступает вторичный воздух.
  3. Дымоход.

Благодаря этим особенностям устройства обеспечивается процесс тления опилок. При создании установки оптимален вариант с верхней загрузкой топлива, что обеспечивает удобство эксплуатации.

Устройство печи

Помимо того, что такие печи используются для обогрева дома, их используют в гаражах, теплицах, складах и квартирах. Стандартная модель состоит из нескольких основных элементов:

  1. чугунная (стальная) бочка, верхняя часть которой срезана, а в крышке сделано специальное отверстие;
  2. швеллер и патрубки приварены к крышке;
  3. две трубы: назначение первой — подача кислорода, а второй — удаление дыма; диаметр труб в среднем 100-150 мм.

Принцип работы

Следует отметить, что тепло в печи для опилок выделяется не при горении, а за счет тления брикетов. Одной загрузки такого топлива хватает примерно на 10 часов тления. Духовка оснащена специальным регулятором, позволяющим легко дозировать объем воздуха внутри нее.

После попадания опилок в топку почти все отверстия закрываются для обеспечения минимального притока воздуха. При тлении брикетов выделяется газ, который профессионалы называют «топочным». Именно этот газ выделяет достаточно большое количество тепла за счет сгорания в камере зажигания.

Особенности использования

Для загрузки топлива в конструкцию подогревателя необходимо снять крышку и прижимное кольцо вместе с патрубком. Опилки следует насыпать на дно до уровня дымохода. После этого необходимо выполнить трамбовку. Поверх топлива следует уложить веточки, а на них бумагу.

Далее сверху устанавливается прижимной круг, после чего конструкция закрывается крышкой. Когда начинается процесс горения, воздушная заслонка закрывается. После этого духовку можно безопасно оставить на 6 часов. По истечении этого времени производится следующая загрузка топлива.

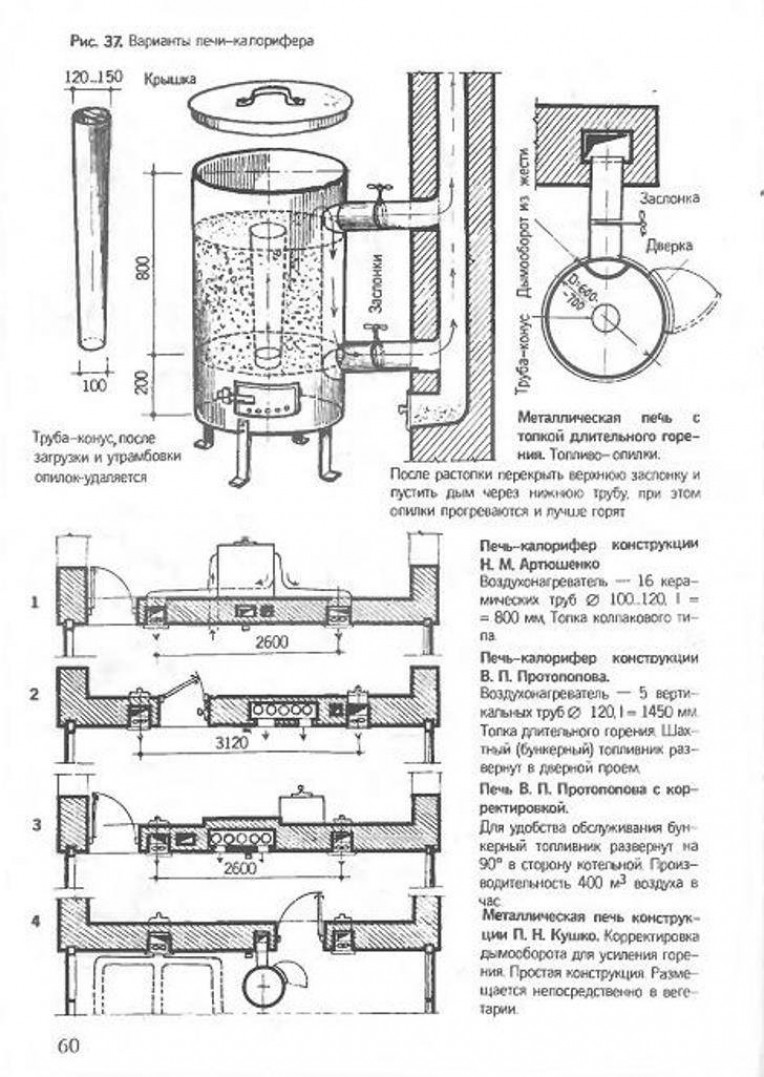

Чертеж печи:

При запуске процесса тления опилок запрещается забрасывать очередную порцию раньше времени. Пока не произошло полное сгорание, заливать новое топливо нельзя. Если эту рекомендацию игнорировать, сила сгорания может увеличиться или уменьшиться. При этом изменится и процесс тепловыделения. Горение начинается снизу оборудования и постепенно распространяется в стороны. По мере выгорания опилки оседают на дно.

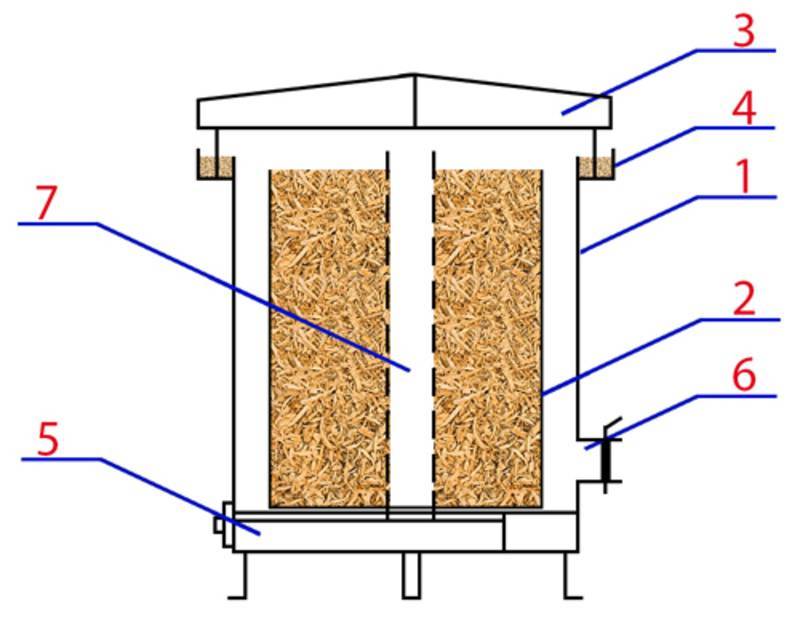

Чертеж своими руками для изготовления печи на опилках

К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное, обеспечить тщательное прессование опилок в камере сгорания. При изготовлении установки ее размеры выбирают с ориентацией на время тления топлива. Если загрузить опилки в печь диаметром 30 см, то необходимости в добавлении новой порции не возникнет в течение 6 часов. Количество тепла, выделяющегося при сгорании, во многом определяется такими параметрами оборудования, как:

  1. Глубина печи.
  2. Диаметр конструкции.

Если изделие высокое и узкое, горение будет быстрее по сравнению с изделием большого диаметра. В такой конструкции процесс будет длиться дольше, а количество выделяемого тепла будет больше.

Самодельная переносная печь на опилках

Самоделки пригодятся тем, у кого есть доступ к опилкам. Это могут быть различные деревообрабатывающие предприятия, расположенные поблизости. Или, может быть, в чьей-то мастерской скапливаются опилки. Опилки – отличное топливо, к тому же они легкие и компактные, что делает этот вид топлива одним из самых популярных для пеших походов.
В статье будет рассмотрен пример создания небольшой печи, работающей на опилках. Вы можете использовать его для приготовления или разогрева еды, взяв его с собой в поход. Если есть желание, то самоделку можно «увеличить» для использования в других целях, например, для отопления.

Материалы и инструменты для создания печи: — жестяная банка с широкой крышкой; — опилки; — полипропиленовая труба (или другой предмет цилиндрической формы; — плоскогубцы; — стальная проволока; — кусок жести; — ножницы (для резки жести).

Процесс изготовления печи:

Шаг первый. Корпус печи

Сама печь очень проста по конструкции и может быть изготовлена ​​очень быстро. Суть в том, что в дне банки делается отверстие. Благодаря этому отверстию в топку будет поступать воздух, в результате чего опилки сгорят. Чем больше отверстие, тем быстрее сгорит топливо. Если немного постараться, самоделку можно оснастить небольшой заслонкой, установленной на поддувале. Так можно будет регулировать интенсивность горения.

Автор делает отверстие диаметром около 20 мм.

Шаг второй. Заполнение печи топливом
Теперь нужно положить в печь опилки. Для этих целей вам понадобится цилиндрический стержень, в диаметре он должен быть больше диаметра отверстия, просверленного в дне банки. Подойдет кусок полипропиленовой трубы или другой подобный предмет. Труба устанавливается таким образом, чтобы она перекрывала отверстие внизу.

Теперь нужно насыпать в банку опилки и хорошо их утрамбовать. Если их плохо утрамбовать, то топливо слишком быстро сгорит, и вы просто не успеете ничего приготовить. Затем трубу можно убрать. Если все сделано правильно и опилки плотно утрамбованы, отверстие от трубы должно остаться в топке. Вот и все, печь почти готова, осталось изготовить и установить дополнительные элементы.

Шаг третий. Завершающий этап сборки
Если банку просто поставить на землю, воздух не сможет попасть под нее. В связи с этим нужно сделать специальную подставку. Сделать его очень просто, для этих целей вам понадобится кусок стальной проволоки и плоскогубцы. Отрезок необходимо согнуть так, чтобы получился треугольник. Для соединения концов автор использовал кусок жести, которым огибал провод. Теперь нужно просто согнуть вершины треугольника под одинаковым углом. После этого стеллаж для духовки будет готов. Для приготовления пищи вам также понадобится решетка, так как если вы поставите посуду прямо на банку, из нее будет трудно выходить дыму, что ухудшит процесс горения. Решетку можно сделать самому из той же проволоки или найти уже готовую.

По мнению автора, такую ​​самоделку удобнее всего использовать в тандеме.

Опыты показали, что духовка работает отлично и справляется со своей задачей. Важно только понимать, что через нижнюю часть могут вывалиться остатки горящих опилок. Поэтому печь нельзя ставить на поверхности, которые могут загореться или расплавиться. Вы можете установить его на землю или песок. Источник

Стать автором сайта, публиковать собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Преимущества оборудования

Этот тип печного оборудования имеет определенные преимущества. Именно благодаря им он до сих пор пользуется спросом.

Его основные преимущества:

  1. Значительное время работы плиты на одной закладке. В зависимости от используемой модели процесс горения может занять от 6 до 20 часов.
  2. Автономность работы. При обогреве помещения с помощью такой конструкции не требуется постоянный контроль.
  3. Маленький размер и легкий вес.
  4. При размещении блока нет необходимости создавать фундамент.
  5. Длительный простой устройства не влияет на срок службы. Особенно это актуально, если он используется на даче.
  6. Полное сгорание топлива и минимальное количество золы.
  7. При работе оборудования дым образуется в минимальном количестве.
  8. Возможность сделать конструкцию своими руками из доступных материалов. Зачастую доступных инструментов достаточно, чтобы получить в свое распоряжение столь полезный продукт.

В этом видео вы узнаете как сделать печь длительного горения:

Если говорить о недостатках, то серьезных минусов у печей длительного горения нет. Однако есть условия, при которых они не лучший выбор. Такие устройства не подходят для больших домов. Основное их предназначение – создание теплой атмосферы в строениях небольшой площади.

Изготовление своими руками

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 литров. На ней не должно быть следов ржавчины. Также для создания инсталляции можно использовать пропановый баллон или кусок стальной трубы. В некоторых случаях допустимо изготовить его из старого огнетушителя. Для заготовок самым важным параметром является толщина стенки. От него во многом будет зависеть, каков будет срок службы самодельной техники.

Кроме основы для установки потребуются другие материалы:

  1. Если основа круглая, то нужен материал для ножек: обрезки труб или обычный швеллер.
  2. Два стальных круга. Они должны быть идентичны по размеру диаметру ствола. Толщина их стенки должна быть 5 см.
  3. Готовая дверь.
  4. Трубка на 15 см длиннее ствола и имеет диаметр 100 мм.
  5. Труба длиной 5 м диаметром 100 мм. Он будет использован для устройства дымохода.

Из инструментов для создания печи вам понадобятся: болгарка, сварочный аппарат, молоток. Также понадобится рулетка и уровень.

Печь на опилках своими руками должна изготавливаться только на основе заранее созданного чертежа. Его необходимо внимательно прочитать перед началом мероприятия. Только после этого можно переходить к активным действиям.

Подготовленный чертеж облегчит работу

Процесс изготовления начинается с подготовки бака к загрузке топлива. Необходимо обрезать верхнюю часть ствола. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключен. Перед тем, как вырезать днище, необходимо также нанести разметку. Дно не следует выбрасывать, так как оно потом будет использоваться как крышка.

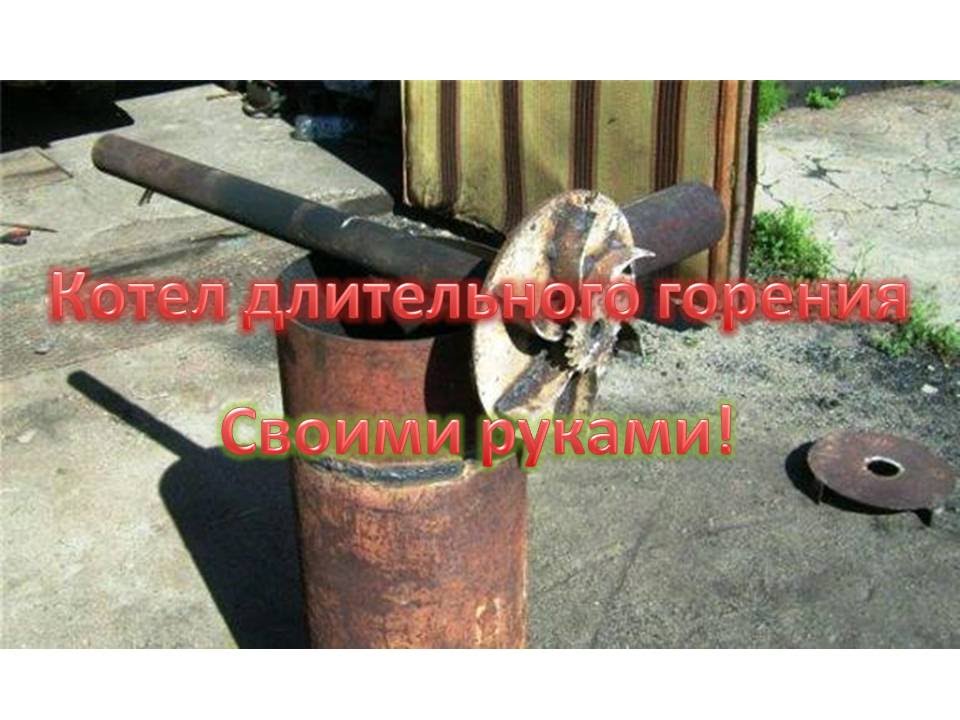

В этом видео вы узнаете как сделать печь своими руками:

Следующий шаг — изготовление дна будущей установки из стального листа. Его необходимо обрезать под диаметр топки. В центре следует сделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой кислород будет подаваться в зону горения – следующий этап работ. Для этого понадобится заготовка, превышающая по длине топку, а по диаметру она должна быть с ней аналогична. С помощью болгарки следует прорезать в трубе продольные линии или устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего нужно сделать 50 отверстий.

Такая печь сможет работать на самых разных видах топлива.

Далее перфорированную трубу необходимо вставить в середину днища, а затем тщательно приварить. Следующим шагом является вырезание крышки. В нем нужно сделать отверстие, расположенное по центру. Он должен соответствовать диаметру трубы. Возле края также следует устроить дополнительное отверстие. С его помощью будет контролироваться сквозняк и доступ воздуха. В этот момент необходимо установить подвижную заслонку. Для удобства использования эту часть следует оснастить дугами.

Конструкция дымохода состоит из трубы и патрубка диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топки рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печь необходимо установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

Во время работы оборудование сильно нагревается. По этой причине печь нельзя устанавливать вблизи материалов, которые относятся к горючим. Устройство можно обслуживать, предварительно надев перчатки. Также нельзя допускать нарушений правил безопасности.

Печь из трубы

Печь на опилках легко собирается на основе отрезка толстостенной трубы. Рекомендуемый диаметр трубы 400 мм. Подготовить дымоходную трубу диаметром 100-150 мм. Дополнительно понадобится лист металла толщиной от 6 мм.

Первый шаг

Сделать топливный бак. Вырежьте в верхней части подготовленной металлической трубы отверстие диаметром около 100 мм.

Шаг второй

Сделать дно для будущей печки. Вырежьте из листа стали круг диаметром, аналогичным диаметру корпуса. Сначала сделайте разметку. Для этого достаточно положить трубу на металлический лист и обвести маркером. После этого вам останется только вырезать намеченную заготовку с помощью обычной болгарки.

В центральной части вырезанного круга сделать отверстие диаметром примерно 50-80 мм.

Третий шаг

Сделать трубу для подачи воздуха в печь. Длина этой трубы должна немного превышать высоту топки. Подберите диаметр трубы по диаметру заранее подготовленного отверстия 50-80 мм.

В этой трубе нужно сделать около 50 отверстий диаметром около 1 см.

Четвертая ступень

Вставьте перфорированную трубку в отверстие в днище печи и закрепите ее сваркой.

Шаг пятый

Сделать крышку для печи. Для этого вырежьте из стального листа многоугольный или круглый кусок. Сделайте отверстие в центре заготовки. Диаметр этого отверстия должен совпадать с диаметром заранее подготовленной перфорированной трубы, чтобы крышка насаживалась на нее максимально плотно.

Также подготовьте дополнительное отверстие ближе к краю крышки. На него вы установите заслонку для подачи воздуха в агрегат и контроля уровня тяги.

Шестой шаг

Установить дымоход. Для установки сначала приварите трубу к отверстию в верхней части корпуса, а затем прикрепите трубу дымохода к трубе с помощью хомута.

Соединение «труба с раструбом» должно быть дополнительно уплотнено теплоизоляционным материалом. Затяните соединение сверху металлической проволокой.

Шаг седьмой

Подготовьте опоры для установки печи. Их можно сделать из металлического профиля. Для этого отрежьте от металлического профиля 3-4 отрезка одинаковой длины и приварите их к корпусу печи.

Печь на опилках

Пепельница печи на опилках

Учитывайте тот факт, что все элементы конструкции из металла будут нагреваться во время пожара. Поэтому категорически запрещается устанавливать печь рядом с легковоспламеняющимися предметами.

Специалисты рекомендуют такие печи оснащать защитными экранами. Лучший вариант – кирпичный экран. Достаточно просто выложить вокруг печи кирпичные стены высотой около метра.

Не оставляйте печь без присмотра на длительное время.

Видео — Печь на древесных опилках. Розжиг

Важные моменты

Работая над созданием печи длительного горения своими руками, необходимо знать об отдельных нюансах этого процесса.

Алгоритм сбора печи

О них хорошо знают специалисты, имеющие опыт в этом деле:

  1. При сборке дымохода необходимо действовать в направлении, противоположном движению продуктов горения.
  2. Устроить легко разбираемую конструкцию для очистки от отложений.
  3. Перед началом эксплуатации печь на опилках необходимо протестировать в различных режимах. Необходимо выяснить наиболее подходящий для использования температурный режим, а также оптимальное количество топлива, которое можно загрузить в камеру зажигания.
  4. Процедура изготовления такого оборудования не представляет особой сложности при наличии необходимых материалов, а также имеется некоторый опыт подобных работ.

Чтобы получить установку, которая прослужит долго, при ее изготовлении следует соблюдать точность размеров и использовать качественные материалы. При использовании устройства нужно помнить, что оно пожароопасно, поэтому не стоит устраивать с ним различные эксперименты.

Печь на опилках длительного горения своими руками прекрасно подойдет в качестве отопительного прибора в гараже или мастерской. При самостоятельном монтаже затраты минимальны. Даже с помощью подручных материалов можно создать эффективное отопительное оборудование. Нужно лишь соблюдать порядок работ, а само мероприятие проводить, ориентируясь на заранее разработанный чертеж. В этом случае можно получить буржуйку, которая обеспечит теплый микроклимат в помещении при минимальном расходе топлива.

Как улучшить

Простую модель печи можно улучшить, добавив дополнительный внешний или внутренний дымовой контур. Внешний контур обеспечит увеличение отапливаемой площади и сохранение объема топки, а внутренний проще в эксплуатации и сооружении. А вот дымоход и в первом, и во втором случае нужно будет сместить вниз к основанию.

Строительство котла длительного горения или печи на опилках имеет много преимуществ. Однако для обеспечения безопасности эксплуатации необходимо отдать предпочтение более сложной конструкции, действовать строго по инструкции и использовать только качественные материалы.

РубрикаРазное
