Котел своими руками бубафоня: печка котел с водяной рубашкой, как сделать

печка котел с водяной рубашкой, как сделать

Содержание:

Особенности печки длительного горения
Немного истории
Конструкция
Сильные и слабые стороны Бубафони
Как самому сделать печь из газового баллона
Составление чертежа
Толщина стен
Прижимающий блин поршня
Толщина блинов
Расчет оптимальной площади дымоходной трубы
Диаметр воздухозаборника печи Бубафоня
Подготовительные мероприятия
Как происходит сборка конструкции с водяной рубашкой
Сооружение основания
Эксплуатация печи
Как увеличить КПД пиролизной печи

При наступлении зимних холодов добавляется забот у хозяев частных домовладений, которые несут всю полноту ответственности за обогрев своего жилища. В тех помещениях, где мощность основного отопления слабая или оно отсутствует вовсе (сараи, гаражи), приходится подыскивать недорогие альтернативные способы.

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров.

Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы.

В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени.

В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов.

При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Немного истории

Разработку печи Бубафоня приписывают народному умельцу Афанасию Бубякину из Колымы. Впоследствии в его честь и было названо новое изобретение. Афанасий во время своих опытов отталкивался от устройства пиролизного котла Strоpuva литовского производства.

Отечественный изобретатель постарался максимально упростить конструкцию, чтобы ее можно было сооружать своими руками. Эта специфика Бубафони и объясняет ее высокую популярность. Учитывая то, что материалом для изготовления этого прибора в основном выступают подручные средства, внешней эстетичностью он похвалиться не может.

Сильными сторонами печки является ее простота, эффективность и надежность.

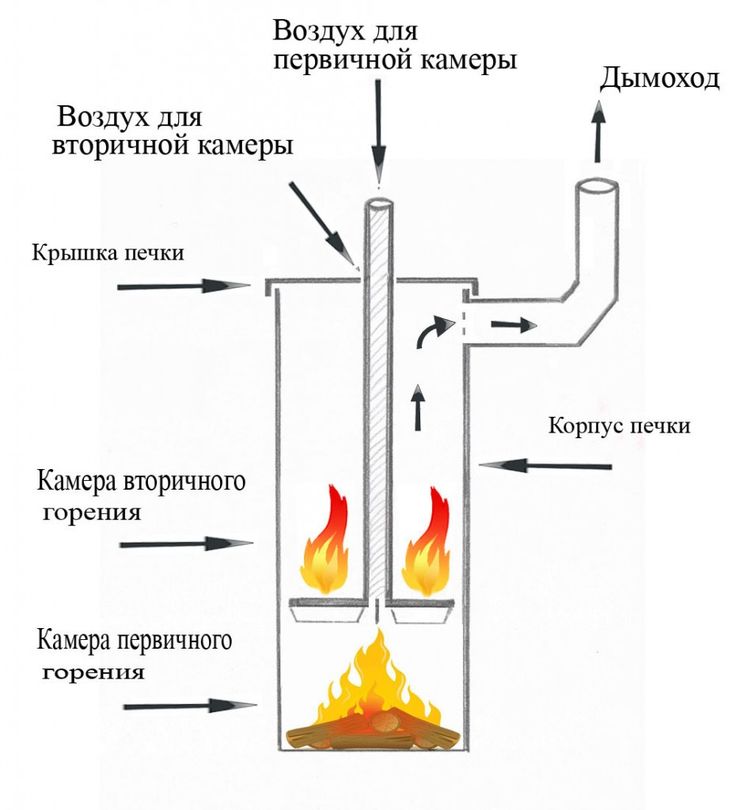

Конструкция

Печь длительного горения Бубафоня включает в себя следующие узлы:

1. Корпус. Основной элемент прибора, обычно имеющий форму цилиндра. Изготовляют его чаще всего из баллонов, бочек, крупных огнетушителей, толстых заваренных труб и т.п.
2. Дымоход, по которому отводятся продукты горения. Материалом для его изготовления обычно выступает металлическая труба диаметром 110-250 мм. Она фиксируется при помощи сварки на верхнюю часть печи.

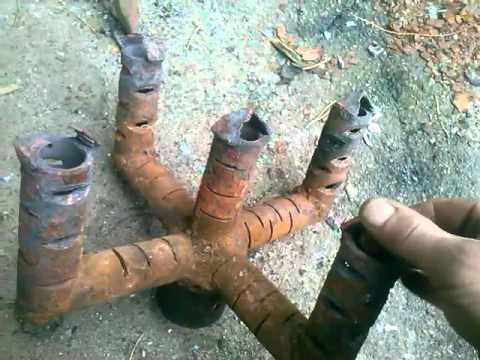

3. Поршень. На нижнюю часть металлического круга навариваются ребра: трубу воздуховода фиксируют в центральной его части. За счет ребер достигается создание дополнительной прослойки воздуха, разделяющей топливо и поршень. Это делает процесс тления более эффективным и стимулирует активное выделение пиролизных газов.
4. Регулятор. Благодаря этой задвижке осуществляется подача кислорода внутрь топки.
5. Крышка. Она имеет отверстия под воздуховод, образуя в комбинации с поршнем вторичную камеру сгорания. Внутри этого отсека происходит сгорание пиролизных газов.

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

• Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
• Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
• Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

• Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
• Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
• Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Как самому сделать печь из газового баллона

В ходе работы по сооружению Бубафони своими руками необходимо осуществить следующие мероприятия:

1. Подготовить помещение, инструменты и материалы.
2. Собрать конструкцию.
3. Сделать дымоход.
4. Обустроить основание под пиролизную печь.

Составление чертежа

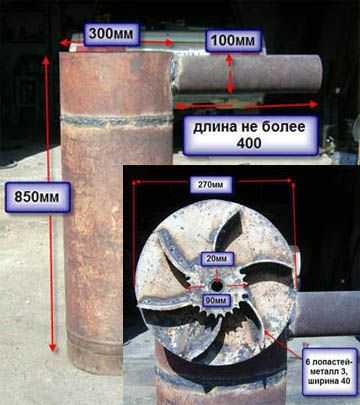

Главная пропорция по ходу изготовления самодельной печки Бубафоня из газового баллона — это математическое отношение параметра внутреннего диаметра корпуса и его высоты. Оно должно находиться в пределах от трех до пяти к одному. Оптимальное значение диаметра — от 30 до 80 см.

Делать диаметр корпуса печи меньшим 30 см не эффективно, поскольку кислород слишком быстро будет циркулировать по камере сгорания, не вступая в полноценную реакцию с дровами. Это приводит к заметному снижению КПД прибора. В камерах диаметром более 80 см возникает другая проблема — в ней дрова у края горят очень медленно, а по центру – быстрее. По ходу выгорания топлива возникает провал, в который опускается поршень. Как результат, пламя постепенно угасает. На чертеже диаметр удобнее обозначить буквой D, а высоту – H.

Толщина стен

Этот параметр является вторым по важности при расчетах, как сделать печь Бубафоня. Хорошая эффективность теплообмена обеспечивается стальным корпусом толщиной 4-5 мм. При уменьшении этого показателя наблюдается сокращение время работы прибора на одной топливной закладке. К тому же, слишком тонкие стенки быстро прогорают. Иногда таким образом делают печь в теплицу длительного горения своими руками, что весьма практично.

Прижимающий блин поршня

Расстояние от поршня до внутренней поверхности поршня рассчитывают по формуле 0,5хD. Для вычисления диаметра блина, соответственно, применяется формула d = D – 2хH. Подсчет высоты прижимающих ребер из металлического профиля происходит более сложно, т.к. зависимость между величинами параметров нелинейная. Теоретически для корпуса печи диаметром 60-80 см этот параметр берется, как число 0.1хD. Печь Бубафоня из газового баллона меньшего размера рассчитывают по уравнению-пропорции, приняв во внимание, что при D0 = 30 см h0 = 4 см.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

• 30 см – 6-10 мм.
• 40 см – 6-8 мм.
• 60 см – 4-6 мм.
• 80 см – 2,5-4 мм.

Расчет оптимальной площади дымоходной трубы

При определении наименьшей допустимой величины площади S трубы отталкиваются от максимального выделения энергии в час. S(см2) = 1.75 х Е (кВт/час). Здесь Е = m х q где m – это вес одной порции топлива: ее высчитывают, умножив максимальный объем закладки V на ее плотность.

Коэффициентом q обозначают удельную энергию сгорания единицы объема топлива за 1 час.

Диаметр воздухозаборника печи Бубафоня

Вооружившись величиной диаметра дымоходной трубы, можно легко подсчитать сечение воздуховода поршня. Эту величину обозначают литерой d: она равна половине значения квадратного корня из отношения 4S/π.

Подготовительные мероприятия

Так как для сооружения печи Бубафоня из газового баллона потребуется сварочный аппарат, необходимо заранее подыскать для работы подходящее помещение. Оно должно в обязательном порядке быть оснащено эффективной вентиляцией, бесперебойным электропитанием и надежной проводкой (как правило, использование сварки провоцирует скачки напряжения в сети). Рабочее помещение должно иметь хорошую защиту от климатических воздействий и обладать достаточным простором. Желательно наличие также хорошей звукоизоляции, поскольку болгарка и сварочный аппарат являются довольно шумными инструментами.

Также необходимо заготовить следующие материалы:

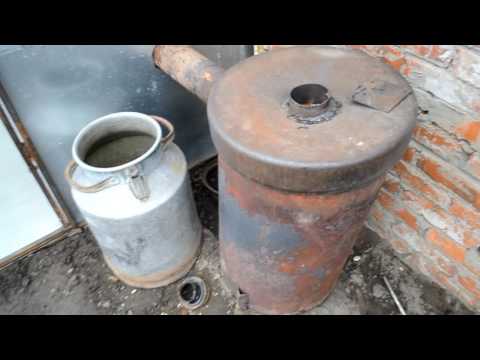

• Старый газовый баллон. Это основа для пиролизной печки. Также на эту роль подойдет стальная или чугунная бочка объемом примерно 200 л, имеющая прочные стенки без ржавчины. Нередко для этого используются большие огнетушители или металлические трубы с заваренным дном.
• Куски арматуры. Они понадобятся для изготовления ручек, которые обычно устанавливаются по бокам корпуса и сверху крышки. Это заметно облегчает процедуру чистки печи от остатков горения и перемещения ее с места на место.
• Стальной лист для поршня.
• Пара металлических труб. Они нужны для изготовления дымохода и воздуховода. Оптимальным сечением для воздушной трубы является показатель в 85-100 мм. При этом она примерно на 150 мм превышает высоту баллона. Для дымохода понадобится более широкая труба: ее диаметр должен быть не менее 150 мм. Протяженность дымового канала не должна уступать поперечному сечению баллона.
• Швеллер.
• Материал для закладки фундамента под печку.

Перечень необходимых для работы инструментов:

• Молоток.
• Тиски.
• Лопата.
• Мастерок.
• Портативный сварочный аппарат с комплектом электродов.
• Болгарка для порезки заготовок.
• Рулетка, карандаш, отвес и уровень.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей очередности операций:

1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
2. Далее проводится сварка друг с другом металлического круга и трубы.
3. Поверх поршневого основания приваривается кусок швеллера.

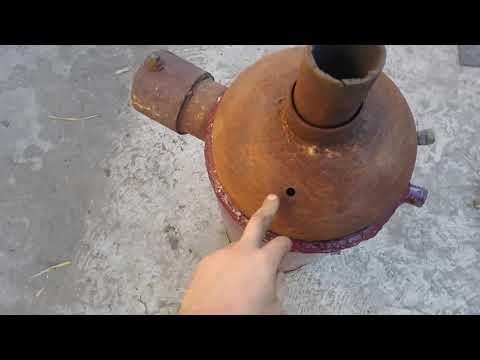

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

Чтобы увеличить качество тяги дымохода, его рекомендуется изготовить из двух перпендикулярных друг другу колен. Для этого на торце выходящего из печи отрезка трубы выполняют рез под углом 45 градусов, после чего соединяют его сваркой с куском трубы того же диаметра. Не будет лишним позаботиться о дополнительной защите для дымохода от попадания внутрь мусора и климатических осадков – для этих целей обычно изготовляется колпак-отражатель.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают. В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Как увеличить КПД пиролизной печи

В основном КПД Бубафони снижается из-за неравномерного нагрева ее корпуса; это приводит к ухудшению эффективности теплообмена прибора с окружающим пространством. Существует довольно простой способ оптимизации процесса с помощью гофрированного металлического листа. Из него изготовляется импровизированная рубашка для корпуса: ее фиксируют поверх баллона сваркой или скрутками.

Благодаря этой модификации восходящие конвекционные потоки получают возможность лучше формироваться. При этом холодный воздух будет поступать снизу ребер, а нагретый -выталкиваться вверх. Для этих же целей применяется обкладка корпуса кирпичом. Воздвигнутые таким образом боковые стены начинают аккумулировать исходящее от печи тепло, равномерно отдавая его в окружающее пространство.

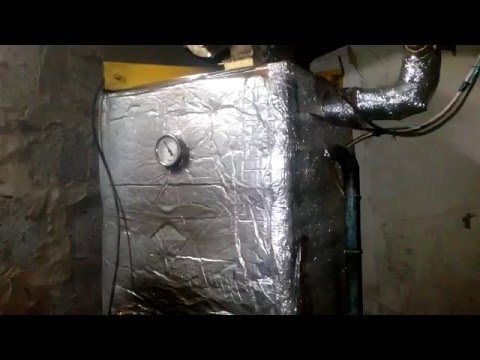

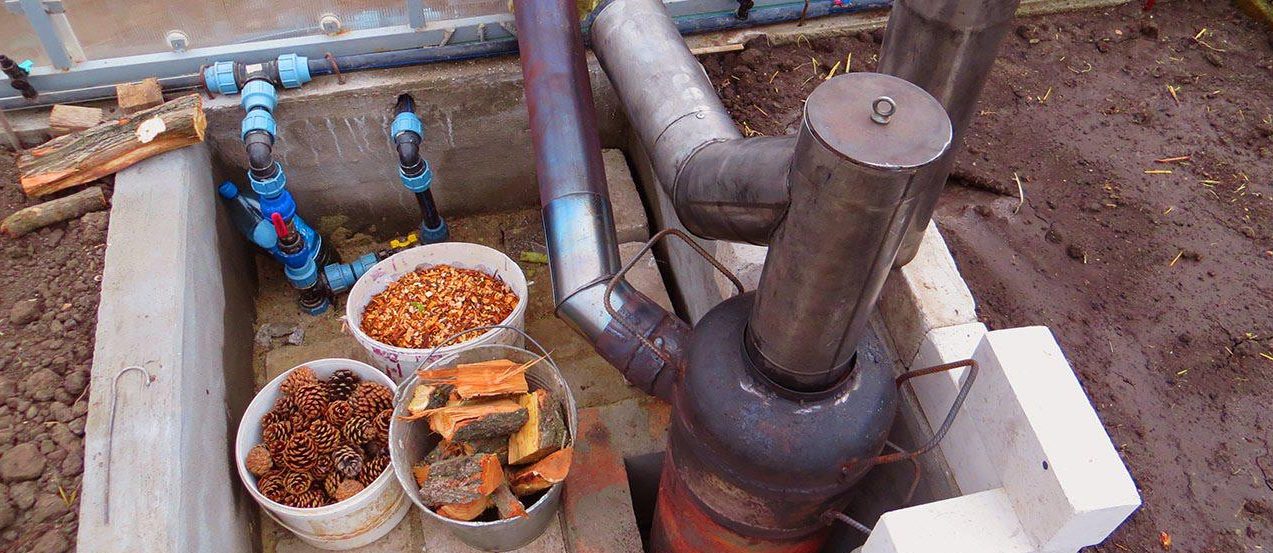

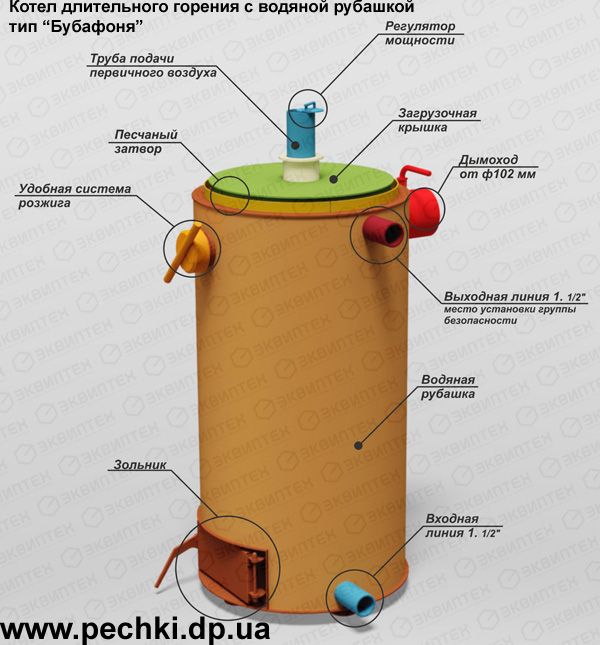

Еще одним популярным вариантом увеличения эффективности пиролизной печи является котел Бубафоня с водяной рубашкой. Чаще всего водяной контур изготовляют из металлической бочки или ящика, заливая в них воду. Поместив внутрь изготовленной конструкции раскаленную Бубафоню, можно добиться нагревания воды и пустить ее внутрь отопительной системы. Таким образом удается обзавестись своеобразным бойлером для обогрева обширного помещения.

Создавая водяную рубашку, необходимо принять все необходимые меры, чтобы сделать ее максимально надежной. Если для этих целей используется ящик, он должен быть качественно проварен, во избежание протечек. Все швы желательно уплотнить термостойким герметиком. Рекомендуемая толщина стального листа для изготовления водяного контура – не менее 3 мм. Сверху ящик лучше всего закрыть крышкой с ручками. Печь Бубафоня длительного горения с водяной рубашкой может дополнительно оснащаться теплообменником, состоящим из тонких трубок.

Существует несколько полезных советов для более качественной и безопасной эксплуатации печи из газового баллона длительного горения:

• Установку прибора в помещении лучше всего проводить на лист металла.
• Пространство вокруг печи необходимо освободить от любых легковоспламеняющихся предметов.
• При розжиге топлива не рекомендуется злоупотреблять горючей жидкостью.
• Корпус изделия довольно сильно раскаляется, поэтому при обслуживании обогревателя необходимо облечься в толстые перчатки.
• Чтобы погасить пламя, закрывается заслонка на воздушной трубе.
• Красить детали Бубафони категорически запрещается.

схема, чертеж, фото и видео инструкции изготовление, полезные советы

Холодное время года требует от владельцев гаражей и хозяйственных построек действий по их обогреву. Если в квартирах есть централизованное отопление, а в частных домах — автономный контур, для отдельных построек часто используют твердотопливные котлы и печки. Сейчас буржуйка бубафоня распространилась, потому что ее можно построить своими руками. Любой мастер сделает себе обогревательный котел за пару дней.

Содержание

• 1 Принцип котла длительного горения
• 2 Конструкция котла «бубафоня»
  • 2.1 Достоинства и недостатки
• 3 Из чего можно сделать котел Бубафоня
  • 3.1 Один из простейших конструкций из бочки
  • 3. 2 Баллоны и трубы
• 4 Изготовление печи самостоятельно
  • 4.1 Параметры и габариты
  • 4.2 Требуемые материалы и инструменты для работы
  • 4.3 Укладка фундамента
  • 4.4 Монтаж и сборка конструкции. Установка дымохода
  • 4.5 Как разжечь «бубафоню»
• 5 Фото

Принцип котла длительного горения

Перед обзором агрегата, нужно понять принцип его работы. Печка бубафоня работает на твердом топливе – дровах. Перед тем, как начать ее топить, нужно подготовить древесину. В котле она прогревается до 250 градусов Цельсия с помощью розжига бумагой.

При обугливании, дерево разлагается на простые химические вещества: газы и пары. При достижении температуры в 300o Цельсия, газообразные компоненты воспламеняются, ускоряя термическую реакцию.

Бубафоня – печь длительного горения и относится к агрегатам пиролизного типа. В отличие от других типов котлов, в этой конструкции дрова лежат сверху. Нагрев происходит воздухом, который поднимается снизу и циркулирует по всей емкости. По всему цилиндру расположены небольшие зазоры, которые не дают топливу сгорать одновременно. Благодаря этому происходит долгое горение.

Для защиты от огня, а также, чтобы он не расходился по всей емкости, на очаге предусмотрен защитный экран. Для регуляции температуры используется заслонка. При отключении подача воздуха прекращается, как и процесс горения.

Конструкция котла «бубафоня»

1. Главный часть печи – корпус. Чаще всего имеет форму цилиндра и может быть изготовлен из газовых баллонов, огнетушителей, участков трубы. Важно, чтобы стенки были толстыми, не прогорали от жара. Если за основу берется труба, к ней требуется приварить днище.
2. Для отвода продуктов горения, необходимо сделать дымоход. Подойдет труба диаметром от 11 до 15 сантиметров. В отработке так же будут части воды и поэтому лучше использовать нержавеющую сталь.
3. Подавитель. Металлический круг, с наваренными ребрами, цепляющийся на трубу отвода. Ребра нужны для того, чтобы создать дополнительную подушку воздуха между подавителем и топливом, это увеличивает продолжительность горения.
4. Задвижка. Подвижный элемент, регулирующий количество подаваемого воздуха.
5. Крышка с отверстиями для воздуха. Необходима для образования вторичной КС, в которую попадают газы.

Так как бубафоня печь длительного горения не обладает высоким КПД, она хорошо подходит для помещений малой площади. Она безопасна, нет вероятности взрыва и пожара, что делает ее удобной для гаражей и хозяйственных блоков.

Достоинства и недостатки

• Пиролизная печь – универсальное оборудование, имеющее весомые преимущества. Перед изготовлением их обязательно нужно рассмотреть.
• Расход. Для печек длительного горения характерен низкий расход топлива. На одной загрузкеони могут работать более 12 часов. Это удобно для сушилен, теплиц, гаражей и сараев.
• Изготовление. Схема производства проста, не требует навыков работы со специальным оборудованием.
• Неприхотливость. Возможно закладывать относительно влажные паленья, но содержание воды в них должно быть не более 20%. Подойдут древесные отходы, паллеты, бумагу.

• Высокая рабочая температура. Прогрев происходит при температуре более 500о Цельсия. Такая производительность позволяет быстро согревать сырые помещения.
• Экологичность. В отходном дыму практически отсутствуют вредные примеси, приносящие урон природе.
• Безопасность. Оборудование полностью пожаробезопасно. Отсутствует вероятность взрыва, внезапного распространения огня.
• Автономность. Особенность бубофони, печи длительного горения, в том, что она не требует постоянного наблюдения за топливом. Достаточно одной растопки раз в несколько часов и она будет гореть все время самостоятельно. Закрытый корпус не допустит задувания пламени.
• Минимум обслуживания. При сгорании образуется мало копоти на стенках и дымоходе. Не потребуется постоянно обслуживать котел и чистить его.
• Долговечность. Благодаря простоте, физически ничего не может сломаться. Именно поэтому она может служить на протяжении десяти лет.

Но за простоту требуется платить, так как она обладает рядом существенных недостатков. Во многом они связаны с конструкцией бубофони.

• КПД. Печь бубафоня своими руками не даст высокой производительности. Она рассчитана на помещения относительно небольшой площади. Корпус агрегата неравномерно нагревается, что способствует понижению температуры.
• Неудобство обслуживания. Несмотря на малое образование копоти, чистить ее неудобно. Она образовывается в верхних участках цилиндра.
• Непривлекательность. Посредственный внешний вид связан с общей кустарностью производства. Используя подручные материалы сложно добиться эстетической гармонии.

Из чего можно сделать котел Бубафоня

Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.

1. Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
2. Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
3. Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
4. Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
5. Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.

Наиболее распространенные материалы – отработанные газовые баллоны и огнетушители. Они недорогие и требуют минимум трудозатрат.

Один из простейших конструкций из бочки

Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.

Инструкция по сборке :

1. Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением.
2. Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку.
3. В центре просверливается отверстие, предназначенное для установки дымохода.
4. Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали.
5. На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать.
6. Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком».
7. На корпусе делается отверстие для патрубка дымоотвода. Важно, чтобы шов был герметичным.

Для дополнительного удобства, можно установить экран из цельного металлического листа.

Баллоны и трубы

Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.

1. Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг.
2. Внутрь они устанавливаются с помощью сварки. Важно вварить их так, чтобы они располагались зеркально друг другу. Получается многоступенчатая система для подъема воздуха.
3. На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров.
4. Конец канала соединяется с выходом патрубка.
5. В середине стенки делается дверца под топку прямоугольной формы.
6. Ниже дверцы монтируется колосниковая решетка.

Изготовление печи самостоятельно

Печи бубафоня из газового баллона своими руками изготавливаются просто, но требуют предварительной подготовки. Нужно подготовить инструменты и помещение, изучить чертежи, залить фундамент. Если нужно, то дополнительно проложить прокладку.

Параметры и габариты

Важным является соотношение ширины и высоты. Оптимальным соотношением является 3 к 1. Важно, чтобы ширина была не меньше 30 сантиметров, так как воздух будет слишком быстро уходить, не окисляя топливо.

Кроме этого, опирайтесь следующие параметры:

1. Толщина стенок. Оптимально 4-5 миллиметром. Тонкие стенки прогорают и требуют ускоренной замены.
2. Зазор между дисками и цилиндром. Расчет этого показателя определяется по формуле (0,05 х ширина). Изготавливая печь бубафоня из газовых баллонов своими руками диаметром в 30 сантиметром, мы получим зазор в 1,5 миллиметра.
3. Толщина диска. Поршень иметь разную толщину, в зависимости от его ширины. Его расчет происходит по таблице

Ширина	Высота
30 см	10 мм
40 см	8 мм
60 см	6 мм
80 см	4 мм

Разработав чертеж с размерами, вы сможете сделать обогреватель под конкретные материалы и помещение.

Требуемые материалы и инструменты для работы

Невозможно изготовить бубафоню без сварочного аппарата. Поэтому помещение должно иметь хорошую вентиляцию. В теплое время года возможно строить ее на улице. Позаботьтесь о бесперебойном электричестве. При работе будут использоваться объемные предметы — нужно много свободного пространства.

Изготавливая печи бубафоня из газовых баллонов своими руками, нужно заранее позаботиться о котле. Подойдет галлон на 200 литров. Обязательно, чтобы не было следов коррозии. Для удобства желательно сделать опорные ножки и ручки для переноса.

Дополнительный материал:

• сталь листовая для поршня;
• труба для воздухоотвода и дымохода из нержавейки;
• швеллеры;
• смесь для фундамента.

Из инструментов нам понадобится:

• Киянка;
• Струбцина;
• Лопата;
• Инвертор;
• Углошлифовальная машина.

Укладка фундамента

Вся работа по изготовлению фундамента делится на три этапа:

1. Подготавливается яма. Требуется выкопать небольшой котлован квадратной формы. Глубина должна быть 20-30 сантиментов.
2. Заливка. В яму засыпается щебенку. Сверху завивается бетон.
3. После высыхания бетона, поверх строится постамент из кирпичей (для повышения устойчивости).

Монтаж и сборка конструкции. Установка дымохода

Изготавливая печь бубафоня из газовых баллонов своими руками, в первую очередь отделяется колпак. В верхней части сосуда делается разрез. После этого можно приступать к изготовлению поршня.

1. В первую очередь вырезается круг из стального листа. Его диаметр должен быть на 4-5 миллиметра меньше ширины баллона, чтобы образованные газы могли спокойно выходить. В середине делаем отверстие для трубы воздухоотвода.
2. Свариваем круг и трубу.
3. На основание диска привариваем направляющие из швеллера, как на фото.

Для обеспечения качественного отвода дыма, дымоход производится из двух кален. Они свариваются друг с другом под углом в 90 градусов.

Чтобы сделать печь с водяным контуром, вокруг дымохода прокладывается труба от системы водоснабжения.

Ниже представлена схема установки водной рубашки.

Как разжечь «бубафоню»

Снимите колпак и поршень, чтобы был доступ к днищу. Внутрь кладутся дрова горизонтально. Это важно, так как вертикальное положение приведет к пожару.

Сверху высыпаются древесные опилки (мелкие ветки) и кладем тряпку, пропитанную жидкостью для розжига. Накрываем поршнем и в трубу кидаем горящую бумагу или ветошь. Через двадцать минут, когда дрова хорошо разгорятся, требуется закрыть задвижку. После этого начинается тление и распространения тепла. До момента полного выгорания топлива, нежелательно открывать задвижку, так как это приведет к резкому падению температуры.

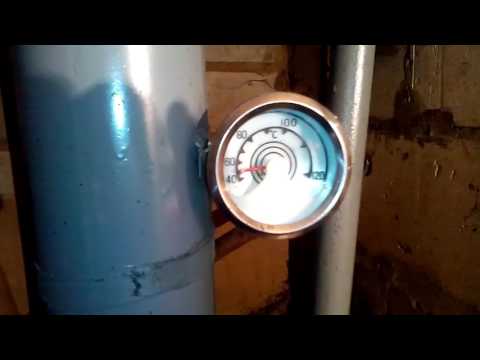

Видео растопки Бубафони:

Фото

Как вам статья?

Алексей Петрович

Задать вопрос

Сколько стоит обслуживание или ремонт котла?

Если вы входите в свой дом холодным зимним днем ​​и все еще чувствуете озноб, или прыгаете в душ, где вас встречает чуть теплая вода, возможно, у вас проблема с бойлером. В зависимости от типа вашего котла, причины проблемы и деталей, которые могут нуждаться в замене, стоимость обслуживания вашего котла составит около 408 долларов США. Однако обслуживание котла может стоить от 188 долларов до 635 долларов в зависимости от других факторов.

Сколько стоит обслуживание или ремонт котла?

Окончательная стоимость зависит от того, что не так с вашим котлом — это может быть простой ремонт, например, замена выключателя зажигания, который начинается от 100 долларов, или что-то более дорогостоящее, например, ремонт газового клапана, который может стоить 1100 долларов.

Сервисное обслуживание

Если ваш котел работает нормально, не забудьте выделить от 200 до 500 долларов на годовой контракт на техническое обслуживание. Это может показаться большой суммой на техническое обслуживание, но это небольшая цена по сравнению с дорогостоящим ремонтом или возможностью избежать потери тепла в вашем доме посреди сурового зимнего дня.

В зависимости от того, кого вы нанимаете, ваш специалист по обслуживанию может посещать вас до двух-трех раз в год.

Во время планового обслуживания техник обычно:

• Очищает агрегат, который может включать промывку

• Проверяет наличие общих проблем, таких как утечки и низкий уровень воды

• 9 Заменяет жесткую воду

детали, подверженные износу

• Проводит ремонт

Регулярные проверки — лучший способ выявить любые проблемы на ранней стадии и убедиться, что ваша котельная система находится в идеальном состоянии.

С другой стороны, если ваш котел неожиданно выходит из строя, вам следует вызвать техника для обслуживания. Базовая проверка стоит от 100 до 300 долларов, а настройка — от 400 до 500 долларов. Вы можете понести дополнительные расходы на ремонт в зависимости от того, что происходит с котлом.

Сколько стоит ремонт котла по типу?

Стоимость ремонта вашего котла может сильно различаться в зависимости от типа вашего котла: газовый, электрический или жидкотопливный. Для любого из этих устройств важно знать, сколько лет вашей системе. Котлы обычно служат от 15 до 20 лет, поэтому, если им больше 10 лет, ваши деньги, вероятно, лучше потратить на новый котел, а не на ремонт вашего текущего устройства.

Вы можете ожидать, что ремонт газового котла будет стоить от 100 до 400 долларов. Если ваш котел устарел и нуждается в капитальном ремонте, подумайте о покупке нового блока, который стоит от 3300 до 8500 долларов США .

Если вы когда-нибудь почувствуете запах газа в газовых котлах, немедленно покиньте помещение и вызовите скорую помощь.

Ремонт электрического котла обходится дороже, чем ремонт газового котла, и обычно стоит от 200 до 450 долларов. Если вам нужно заменить весь блок, это будет стоить от 1500 до 6500 долларов.

Если у вас есть масляный котел, ремонт, вероятно, будет стоить вам от 200 до 500 долларов. Если ваш техник рекомендует заменить ваш котел, новый будет стоить от 4800 до 6700 долларов.

Стоимость ремонта по частям

В дополнение к типу вашего котла, фактические детали, которые необходимо отремонтировать или заменить, сильно повлияют на стоимость. Когда вы позвоните в сервисную службу, они смогут диагностировать проблему и сообщить вам, что необходимо сделать.

Некоторые виды ремонта, такие как замена змеевика, циркуляционного насоса или газового клапана, могут стоить 1000 долларов. В этих случаях рекомендуется взвесить все за и против покупки нового устройства вместо завершения ремонта.

99999292918

Замена котла	Средний ценовой диапазон (включая труд)	Функция
Зонный клапан	$ 200 — $ 500	CONTRYS EXPLANE
. $200 – $550	Обеспечивает защиту от расширения воды при нагревании
Расширительный бак – масло	$250 – $530	Обеспечивает защиту от расширения воды при нагревании
расширительный резервуар — Электрический	$ 200 — 550	обеспечивает подушку для расширения воды при нагревании
Катушка	$ 500 — 1 000,0082	. $300 – $1,000	Перекачивает нагретую воду через дом
Газовый клапан	$300 – $1,100	Регулирует подачу газа к горелке
Radiator valve	$180 – $330	Controls how much hot water goes into each radiator
Fan	$200 – $500	Pushes combustion fumes outside through the flue
Transformer	$180 – $500	Подает питание на котел
Дымоход	$300 – $700	Выводит дымовые газы за пределы дома

Стоимость ремонта по общим вопросам

Только профессиональный техник может помочь вам разобраться в проблеме с вашим котлом, но вот некоторые распространенные проблемы и возможные причины. Если вы не обслуживали свой котел регулярно, одним из лучших сценариев является то, что вам просто нужно промыть котел и удалить минеральные отложения.

Утечки, странные шумы и ненадежный нагрев

Во всех трех случаях причиной проблемы может быть скопление минеральных отложений, которое можно устранить с помощью механической или химической промывки.

Мощная промывка — это когда техник использует горячую воду и химикаты под высоким давлением для промывки системы, в то время как химическая промывка для выполнения работы зависит от химических продуктов, а не от давления. Флеш стоит от 200 до 600 долларов.

Например, если у вас есть утечки, это может быть из-за ржавчины и коррозии труб или даже из-за ослабленного фитинга, который необходимо затянуть.

Однако, если утечка происходит вокруг блока котла, а не в трубах, то ремонт может стоить от 140 до 750 долларов США, поскольку проблема может быть связана с замерзшей линией конденсата, неисправным расширительным баком или даже неисправными клапанами, трубами, или уплотнения.

Странные звуки из вашего котла могут быть вызваны скоплением отложений в теплообменнике. Это может произойти со временем, особенно в районах с жесткой водой. На случай, если вам понадобится новый теплообменник, затраты могут составить от 1000 до 2000 долларов (хотя гарантийное покрытие может снизить эту сумму до 400–600 долларов).

И, наконец, если вы начинаете замечать, что ваш дом не нагревается так, как должен, или если у вас нестабильная горячая вода, то у вас могут быть проблемы с низким уровнем воды, неисправным термостатом, у вас могут быть накопления минеральных отложений. или может быть воздух в линиях.

Бойлер неожиданно выключается

Если вы включаете бойлер, но он выключается сам, возможно, вы имеете дело со сломанным термостатом, неисправными трубами, клапанами, циркуляционными трубами или низким давлением. Ремонт стоит от 250 до 1000 долларов.

Котел не включается

Если ваш котел вообще не включается, возможно, вы столкнулись с рядом возможных проблем. Во-первых, это может быть сработавший автоматический выключатель или неисправный предохранитель. Это также может быть неисправный термостат, замерзшая трубка для конденсата, забитая топливная магистраль или низкое давление. Вы можете починить замерзшую трубу, поливая ее горячей водой, но если проблема заключается в чем-то другом, вам, возможно, придется потратить от 270 до 1800 долларов на ремонт котла.

В котле нет давления воды

Ремонт котла без давления воды может стоить от 200 до 1000 долларов. В лучшем случае вам нужно устранить утечку воды, хотя проблема может заключаться в неисправных трубах, клапанах или неисправном циркуляционном насосе.

Проблема ремонта котла	Диапазон средних цен на материалы	Диапазон средних цен на работу
Выключатель зажигания	$25 – $0 – $150	2	2	2	2	2	0082
Неисправный расширительный бак	$ 40 — 130 $	$ 100 — 250
ИСКЛЮЧИТЕЛЬНЫЙ ЦИРКОТОР, DUCKWORD, RADIATORS	$ 150 — $ 350	$	$ 150 — 350.	$	. $150 – $400	$200 – $600

Разбивка стоимости обслуживания и ремонта котла

Расходы, связанные с обслуживанием и ремонтом котла, просты: вам нужно будет платить за запчасти и работу. Если ваш котел находится на гарантии, есть большая вероятность, что вам не придется платить за запчасти.

Запчасти

Запчасти для ремонта котла могут стоить от 10 до 800 долларов. Часто для одного ремонта может потребоваться несколько деталей. И вообще, проще найти запчасти для газовых котлов, чем для электрических или масляных.

Рабочая сила

Техники обычно взимают фиксированную плату в размере от 150 до 300 долларов или от 75 до 125 долларов в час . Будьте готовы платить больше, если вам нужна экстренная помощь в нерабочее время. С другой стороны, вы, вероятно, получите более высокие ставки оплаты труда при регулярном техническом обслуживании.

Размер

БТЕ вашего котла не сильно изменит стоимость обслуживания или ремонта. Тем не менее, размер вашего котла будет иметь большое влияние на стоимость установки котла в случае необходимости замены.

Например, для дома площадью 1000 квадратных футов, вероятно, потребуется котел мощностью от 30 000 до 45 000 БТЕ стоимостью от 4000 до 6 200 долларов США, а для дома площадью 2 500 квадратных футов потребуется котел мощностью от 75 000 до 113 000 БТЕ стоимостью от 5 600 до 8 600 долларов США.

Стоимость самостоятельного обслуживания и ремонта котла

Хотя опытному домашнему мастеру может показаться заманчивым подумать о том, чтобы заняться обслуживанием и ремонтом котла, это просто не очень хорошая идея. Котлы — это очень сложные системы, и возиться с ними может быть чрезвычайно опасно. Всегда нанимайте мастера по ремонту котлов рядом с вами для проведения любого обслуживания или ремонта котла.

Несмотря на то, что обслуживание или ремонт не рекомендуется для домашних мастеров, существует несколько основных задач по обслуживанию котла , которые вы можете безопасно выполнять самостоятельно. Визуальный осмотр вентиляционных отверстий, дымохода и теплообменника может помочь вам обнаружить проблемы, чтобы вы могли пригласить профессионала для устранения проблем. Вы также можете помочь обеспечить долговечность котла, выполнив такие задачи, как заливка циркуляционного насоса и замена фильтров.

Советы по снижению затрат при ремонте или обслуживании вашего котла

Вы можете сэкономить деньги на рутинных расходах на обслуживание котла, вызвав мастера в межсезонье, например, ранней весной. Вам также следует обратиться в свою компанию по обслуживанию котлов и узнать, предлагают ли они скидки при заключении годовых контрактов. Часто годовые контракты предлагают такие преимущества, как запчасти со скидкой и скидки на оплату вызова в случае чрезвычайной ситуации.

Кроме того, проверьте гарантию на свой котел, чтобы узнать, на что распространяется гарантия. Обычно гарантия распространяется на запасные части на срок от 5 до 10 лет, хотя вы все равно будете нести расходы на рабочую силу.

И в зависимости от причины проблем с котлом, страховка вашего домовладельца может покрыть все расходы или их часть.

В общем, обязательно включите в свой календарь ежегодные визиты на техническое обслуживание котлов. Это самый простой способ уменьшить любые потенциально высокие счета за ремонт, поскольку небольшие проблемы будут устранены в кратчайшие сроки. Кроме того, имейте в виду, что гарантии могут потребовать от вас надлежащего обслуживания вашего котла, чтобы вы могли иметь право на льготы.

Замена бойлера: все, что вам нужно знать

перейти к содержанию

• Посмотреть увеличенное изображение

Здесь, в Кливленде, и на большей части территории Америки дома обычно отапливаются двумя способами: печами или котлами. Старые котлы, как правило, менее эффективны, чем печи — вода должна достигать более высокой температуры, чем стандартные водонагреватели, — но сейчас доступны более новые высокоэффективные варианты. Если вы знаете, что вам нужно заменить блок или не уверены в его состоянии, вот все, что вам нужно знать о замене бытового котла.



Неполадки с котлами

Если ваш котел нуждается в замене, обычно сначала появляются знаки, предупреждающие вас о любых проблемах. Иногда они являются быстрым решением, но они также могут предупреждать вас о надвигающейся неудаче.

Вы не получаете тепло

Если проблема не в термостате, то проблема в нагревательном элементе. Вы захотите проверить, горит ли контрольная лампочка — если это так, обратитесь к профессионалу для проверки.

Утечка или капание

Если вы заметили утечку воды из бойлера, не пытайтесь отремонтировать его самостоятельно. Всегда обращайтесь к специалисту для решения проблемы.

Причиной обычно является сломанный или поврежденный внутренний элемент, такой как уплотнение или клапан. У вас может быть простая проблема, например, высокое давление. Но могут быть изношенные компоненты, которые необходимо заменить.

Громкие звуки

Возможно, вы стали замечать необычные звуки, издаваемые котлом в вашем доме. Обычно причиной этого является воздух, попавший в систему, но может быть и другая причина, такая как низкое давление или закипание (накопление на теплообменнике, которое ограничивает поток и перегревает воду, что приводит к шуму, подобному чайнику).

Потеря давления

Если вам кажется, что ваше центральное отопление работает плохо или котел постоянно отключается, у вас может быть проблема с низким давлением. Проверьте уровень на манометре. Если он ниже 1, есть проблема, и вам нужно обратиться к профессионалу.

Отсутствие тепла в ваших регистрах

Есть несколько причин, по которым ваш радиатор может не производить тепло, большинство из которых устраняются быстро. Если нижняя часть элемента является единственной частью, проводящей какое-либо тепло, вам может потребоваться прокачать его, что вы можете сделать самостоятельно, если вам это удобно. Если не нагреваются только определенные радиаторы, вам может потребоваться их балансировка, которая обычно включает в себя только регулировочные клапаны.

Однако, если ни один из этих способов не помогает, скорее всего, проблема связана с накоплением шлама в котле. Решение этой проблемы состоит в химической очистке или промывке системы, которую должен выполнять только профессионал.

Обесцвечивание

Некоторое изменение цвета, такое как черная сажа или желтое пламя на горелке, может означать, что топливо горит неправильно и требует немедленного ремонта. Это, в свою очередь, может означать накопление угарного газа. Если это относится к вашему котлу, проверьте датчики угарного газа и обратитесь к специалисту.



Все эти проблемы будут относительно заметны в повседневной жизни, но есть несколько признаков, которые могут быть не столь очевидны без небольшого расследования.



Признаки неисправности бытового котла

Вы не хотите ждать, пока ваш котел выйдет из строя, прежде чем рассматривать вопрос о его замене. Вот четыре вещи, которые вы должны проверить, прежде чем ваша система выйдет из строя:

1.

Сколько лет?

Существует несколько различных типов котлов, и каждый из них имеет разный срок службы. Конденсационные котлы , которые появились на рынке немного раньше, немного сложнее установить сроки, но ожидается, что они прослужат 15 или более лет. Чугунные котлы немного прочнее со сроком службы 20-30 лет и могут прослужить еще дольше при надлежащем уходе и обслуживании. Тем не менее, они намного менее эффективны, чем конденсационные котлы, поэтому, хотя вы можете заплатить больше за новый блок, ваша экономия на эффективности может окупиться всего через пару лет.

2. Каковы ваши затраты энергии?

По мере старения бытового котла его эффективность падает, а ваши счета за коммунальные услуги медленно растут. Когда они достигают необычно высокой точки, есть большая вероятность, что ваша система достигла конца своей жизни.

3. Как часто требуется обслуживание?

Любому оборудованию время от времени требуется техническое обслуживание и мелкий ремонт. Но если вам приходится аномально часто звонить своему подрядчику по поводу проблем, вы достигли точки, выходящей за рамки нормы. Вы должны начать думать о замене котла.

4. Насколько комфортно у вас дома?

Если вы заметили колебания температуры в течение дня в вашем доме, особенно в разных областях дома, есть большая вероятность, что в вашем устройстве больше нет достаточных средств управления.



Выбор нового бытового котла

После тщательного анализа и оценки вашей существующей системы вы решили, что пришло время заменить систему. Как определить, что лучше для вас?

Какой тип котла вам нужен?

На рынке представлено несколько различных типов котлов, поэтому вам нужно решить, какой из них лучше всего подойдет для вашего дома.

1. Паровые котлы: Сегодня они не так распространены в домах, но они все еще существуют. Теплообменник кипятит воду и направляет ее через систему труб под давлением, а гравитация возвращает охлажденную воду обратно в котел.
2. Водогрейный котел: Как и паровой котел, в этом типе используется теплообменник. Они отличаются тем, что используют насосы для распределения тепла по дому.
3. Бойлер на природном газе: Газовые котлы необходимо подключать к линии природного газа для питания. В более сельских или уединенных районах, где нет газовых линий от главной дороги, жители могут использовать пропан. Газ или пропан поддерживает запальник, который нагревает нагревательные змеевики котла.
4. Котел на жидком топливе: Несмотря на то, что они работают на водной основе, они по-прежнему работают на мазуте, поэтому они более распространены в сельской местности по той же причине, по которой там используются котлы на природном газе.
5. Конденсационный котел: Конденсационные котлы используют два отдельных теплообменника для нагрева как выходящей, так и обратной воды. Это повышает энергоэффективность котла и снижает для вас счета за коммунальные услуги.
6. Электрический котел: Это самые эффективные из бытовых котлов благодаря тому, что они не зависят от газа и жидкого топлива, что делает их популярным вариантом. Они не выделяют газовых паров, их установка, как правило, более доступна, и они, как правило, тише, чем другие варианты. Однако стоимость их эксплуатации обычно выше, и если у вас отключат электроэнергию, это будет означать отсутствие тепла.

Что насчет эффективности?

Всегда хочется посмотреть на рейтинг AFUE (годовая эффективность использования топлива) нового бытового котла. Для высокоэффективной системы вам нужно искать что-нибудь с AFUE 85 процентов или выше. Масляные печи обычно работают при температуре от 80 до 90 процентов, газовые — от 89 до 98, а конденсаторные котлы могут достигать более 95 процентов при соответствующей настройке. Электрические котлы имеют почти 100-процентный КПД, поскольку они не производят отработанных газов.

Каковы ваши способности вентиляции?

Различные типы котлов также имеют разные требования к вентиляции. Если в вашем доме есть дымоход, котел с дымоходом легко стыкуется с вашей системой вентиляции. Для котлов с принудительной вентиляцией и прямой вентиляцией требуется доступ к крышной или настенной вентиляции; если в настоящее время у вас нет вентиляционного отверстия, вам необходимо его создать. Системы с принудительной вентиляцией также можно размещать только в открытых помещениях, а к конденсационным котлам предъявляются особые требования.



При замене котла нужно учитывать многое, поэтому, если вы все еще в затруднении, обратитесь к профессионалу, например, к Стэку. Они могут помочь вам проанализировать вашу систему отопления и текущий котел, чтобы решить, какая замена лучше всего подходит для вашего дома.

Отопление стека, охлаждение, электричество и сантехника2022-09-01T11:04:23-05:00

• Что входит в профессиональное обслуживание систем отопления?

  21 декабря 2022 г.

• Важность профессиональных электротехнических услуг

  15 декабря 2022 г.

• Как узнать, нужен ли ремонт отопления

  8 декабря 2022 г.
