Выбираем дровяной котел длительного горения с водяным контуром

Дровяной котел длительного горения с водяным контуром

Котел длительного горения на дровах с водяным контуром для отопления дома подбирается для конкретного помещения, с учетом всех условий работы отопительного оборудования.

Как выбрать котел на дровах?

Следует обязательно обратить внимание на следующие обстоятельства.

1. Производительность должна быть подобрана, в зависимости от площади, которую он должен отопить.
2. Нужно учесть теплоизоляцию дома.
3. Выбрать оборудование с хорошим коэффициентом полезного действия.

Масса котла зависит от толщины его стенок, которая прямо пропорциональна количеству лет службы. Если его стенки имеют толщину 2 миллиметра, то гарантированный срок работы составит до трех лет.

При толщине стенок 5 миллиметров он прослужит до тридцати лет. Нужно проанализировать, какой размер дров будет использоваться. Если применять короткие поленья, то больше сил и средств уйдет просто на их заготовку.

Дровяной пиролизный котел длительного горения для работы на поленьях

Важный параметр – электроснабжение дома. Все автоматические твердотопливные котлы не будут работать, если в доме пропадет электроэнергия. В то же время котлы с автоматикой позволяют удлинить срок горения дров. Дерево практически полностью сгорает, с образованием небольшого количества пепла.

Дрова должны удобно закладываться в топку, зола легко выгружаться, теплообменник поддаваться очистке. Оснащение должно быть установлено в помещении с отдельным входом, или в подвале. Здесь желательно предусмотреть место для хранения и подсушивания топлива.

Чем выше влажность дров, тем будет ниже производительность котла.

В простых и дешевых моделях аппаратов топливо быстро прогорает в течение трех часов, температура теплоносителя не регулируется. В более дорогих моделях – все эти недостатки устранены.

Виды твердотопливных котлов длительного горения с водяным контуром

Такое оборудование позволяет загруженным дровам гореть более длительное время. Эти котлы могут подавать не только теплоноситель в систему отопления, но и нагревать горячую воду, используемую в бытовых целях. Все это повышает комфортность проживания в загородном доме. Ведь постоянное наличие горячей воды в кране делает домашнюю работу более легкой.

Бытовые модели компактны. Они не занимают много места, и могут быть установлены в любом помещении. Главное, чтобы оно было пожаробезопасным и оснащенным вытяжной вентиляцией. Основание под оборудование должно быть устроено из бетона. На пол нужно уложить лист металла. Расстояние до стен помещения соблюдать не меньше 30 сантиметров.

Самый дешевый вариант – это простой традиционный котел, в котором подача воздуха происходит естественным нерегулируемым путем через зольник. Водяной контур нагревается через змеевик. Но такой котел не относится к оборудованию длительного горения. Дрова быстро прогорают, в среднем за три часа. Регулировать температуру теплоносителя невозможно.

Более современные котлы для водяного отопления, с удлиненным процессом сгорания топлива более экономичны, работают дольше без загрузки. Их делают в нескольких основных вариантах.

1. Котлы с удлинённой топкой и дозированной подачей воздуха в зону горения вентилятором, который управляется автоматически, учитывая показания датчиков. При этом дерево тлеет.

2. Котлы, в которых горелка осуществляет поджог топлива сверху вниз, это тоже удлиняет время горения дров.

3. Агрегаты с использованием пиролиза, имеющие две камеры сгорания.

Котлы с дозированной подачей воздуха и разным типом горелок

Пиролизный котел длительного горения Viessmann Vitoligno 100-S

1 — блок управления котлом;
2 — трубчатая водяная рубашка;
3 — объемная камера сгорания;
4 — подача первичного воздуха в котел;
5 — подача вторичного воздуха в камеру;
6 — заслонка первичного воздуха;
7 — заслонка вторичного воздуха;
8 — камера сгорания газов из карбид кремния;
9 — шамотный кирпич;
10 — прочистная дверца.

Некоторые модели имеют датчики температуры и вентилятор, который принудительно подает заданное количество воздуха, создавая искусственный эффект активного тления. Теплоноситель нагревается от горения дров и сгорания угарных газов. При этом экономится топливо в размере 10-15%, удлиняется время прогорания одной закладки дров.

Пиролизные котлы

Их топка состоит из двух отделов. Дрова загружаются на колосники, дверцы закрываются и запускается дымосос. Он формирует такую температуру в первом отделении, которая позволяет дровам медленно тлеть, при недостатке кислорода. Такая работа позволяет дровам сгорать в три раза медленнее.

Большую долю тепла дает горение газов, которое в обыкновенных котлах просто уходит через дымоход. Загружать топку нужно реже. Топливо сгорает почти полностью. Можно закладывать более крупные поленья, а значит меньше времени тратить на подготовку дров.

Эти котлы экономически более выгодны. Использовать в них можно только сухое топливо, с влажностью до 20%. Аппараты энергонезависимые, но в некоторых моделях предусмотрена установка электрических ТЭНов, например, в твердотопливных котлах Куппер. Смотрим фото ниже.

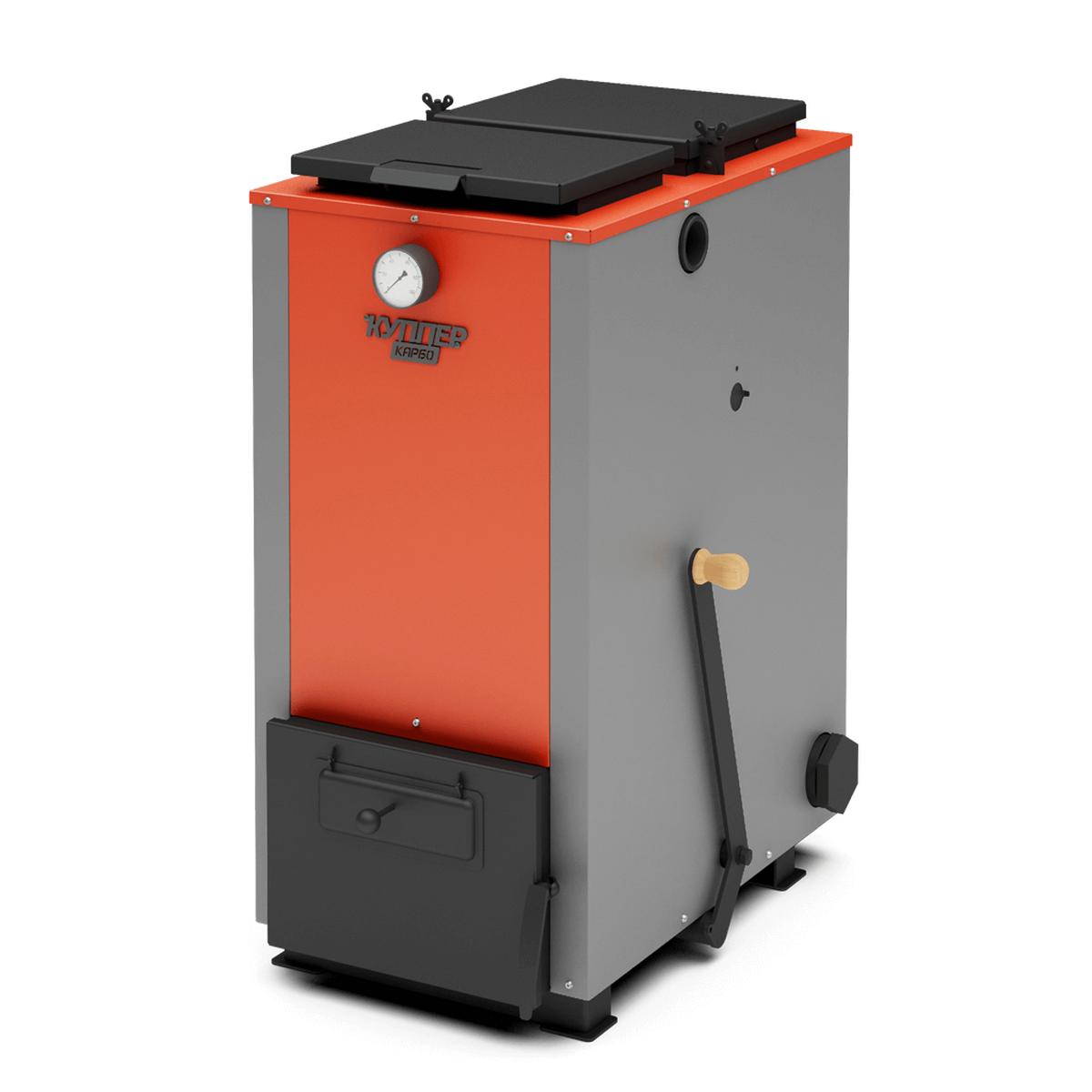

Пиролизный котел «Куппер» «Теплодар»

Этапы функционирования пиролизного котла:

— дрова загружаются на решетку и поджигаются;
— дверцы герметически закрываются;
— открывается заслонка подачи воздуха;
— процесс подачи воздуха контролируется автоматически, циркуляция газов стабилизируется;
— в топочную камеру подается такое количество воздуха, которое позволяет дровам медленно гореть.

Кислорода меньше обычного, поэтому образуется газ СО, а не СО2. Это генераторный газ, который пригоден для повторного горения с высвобождением тепла. Он тяжелее воздуха, поэтому опускается в нижнюю камеру, где утилизируется с дополнительным выделением тепла.

Так как топливо сгорает более полно, уменьшается количество вредных веществ, выбрасываемых в атмосферу.

Но требования к герметичности и работе системы автоматики более высокие. Цена данного оборудования больше, чем обычного.

Нужно выбирать надежного производителя пиролизных котлов, который делает качественное оборудование, с правильным расчетом данного процесса.

Обычно топка котла имеет двойные стенки, или специальный змеевик, внутри которых циркулирует теплоноситель. Второй вариант лучше для ремонта или замены, при выходе из строя. Котлы могут производить теплую воду для бытовых нужд. Это может быть оборудование с контуром отопления и контуром горячего водоснабжения. Или в состав котла должен входить дополнительный агрегат – бойлер.

Недостатки дровяных котлов

1. Коэффициент полезного действия котлов на дровах составляет 70-80%, при большом расходе топлива. Это самый низкий показатель из всех типов отопительного оснащения. Дрова нужно загружать постоянно. В самых простых системах это нужно делать через каждые три часа. В котлах длительного горения такую процедуру выполняют через 8 – 12 часов.

2. При каждой загрузке нужно освобождать поддон от золы. Периодически чистить котел, следить за работой систем вентиляции.

От дров много пыли, сажа и пепел также загрязняют окружающую среду. Поэтому для системы такого отопления должно быть отдельное помещение.

Котел длительного горения Дон

Подключение, параллельно с дровяным, электрического или газового котла

Твердотопливный котел на дровах не требует больших затрат. К его водяной системе отопления можно также подключить электрический или газовый котел. Если температура воды понизится, автоматически включится это оборудование, и не даст системе остыть или замерзнуть, если дровяной котел некому запустить. Ведь обслуживание такого оснащения дело трудоемкое. Нужно постоянно пополнять запасы твердого топлива, следить, чтобы дрова были сухими, загружать поленья, очищать его от золы.

Газовый котел нежелательно устанавливать в одной комнате с твердотопливным, потому что это сложное оборудование боится пыли и загрязнения.

Установку и монтаж системы отопления лучше доверить специализированной организации, которая произведет расчеты параметров системы, подберет нужный котел, сделает монтаж оборудования и разводку труб по дому, установит расширительное и бойлерное оборудование.

Подключение коммуникаций требует наличия специального сварочного и паяльного снаряжения. Необходимо правильно обустроить дымоход, помещение котельной. Пусть это сделают специалисты. Они дадут гарантию на работу оборудования в комплексе. При заводских изъянах в работе отопительного снаряжения, оно может быть заменено или возвращены деньги. В случае самостоятельной установки, это будет сделать непросто.

nomortogelku.xyz

ТОП-5 твердотопливных котлов длительного горения с водяным контуром

В местах где отсутствует газоснабжение наилучшим вариантом будет использование твердотопливных котлов длительного горения с водяным контуром. Данные агрегаты обладают высокой производительностью, в то же время они потребляют меньше топлива по сравнению с обычной печью.

Если ранее были известны только самодельные твердотопливные котлы, то сегодня эту продукцию представляет большая группа производителей. Сегодня рассмотрим их характеристики, преимущества и недостатки. А также в конце статьи я размещу рейтинг 5 лучших твердотопливных котлов с водяным контуром за 2021 год.

Принцип работы котла на твердом топливе длительного горения

Представленная установка отличается довольно простым принципом работы. В отличие от обычных твердотопливных котлов с водяным контуром, в которых процесс сжигания топлива происходит снизу вверх, когда поток исходящих горячих газов способствует возгоранию следующих уровней топлива.

В котлах длительного горения сгорание производится сверху вниз, так существенно замедляется горение. Очаг высокой температуры располагается в верхних слоях топлива, разогревая воздух до предела. По мере того, как топливо прогорает, зона пламени спускается ниже.

Результатом такого процесса становится наиболее эффективный режим расхода топлива, после полного сгорания остается самый минимальный объем пепла или золы.

Представленные твердотопливные котлы длительного горения с водяным контуром могут использовать для работы различные материалы:

опилки;
торф;
уголь;
пеллеты;
дрова.

Произведя одну закладку можно рассчитывать на срок от 7-ми до 35-ти часов бесперебойной работы, длительность сгорания находится в прямой зависимости от выбранного режима.

Устройство моделей с одним и двумя контурами

Чтобы разобраться в принципе работы котла длительного горения необходимо рассмотреть его устройство. Эти сведения также помогут понять правила эксплуатации агрегата, для выбора наиболее выгодного режима работы.

Одноконтурные

Такие устройства относят к наиболее выгодным вариантам из-за приемлемой стоимости оборудования. Одноконтурный твердотопливный котел с водяным контуром для дома способен обеспечить несколько режимов отопления даже при полном отсутствии водопровода. Общая конструкция состоит из нескольких последовательно расположенных составляющих.

Топка

Другими словами это печь, в которой производят сжигание топлива, по совместительству она служит теплообменником.

Конструкция топки составлена из следующих элементов:

люк (дверца) через который загружают топливо;
зона выхода продуктов сжигания;
колосники;
отделение для сбора просевшей золы;
отверстие для подачи воздуха.

В результате сгорания топлива нагреваются стенки камеры сгорания, а тепловая энергия аккумулируется в опоясывающей рубашке, наброшенной на все стороны топки.

Водяная рубашка

Устройство котла длительного горения предполагает двойные стенки в его корпусе, а образующуюся полость заполняют теплоносителем. Эта модель построения получила определение двойной рубашки. Расчет основан на физических процессах, происходящих в теплоносителе в процессе нагревания.

Тепловые потоки обеспечивают подъем разогретой жидкости в верхнее отделение резервуара, откуда она поступает в систему трубопровода. Схема отопительного контура устроена по замкнутому принципу. Теплоноситель продвигается по кругу, отдавая тепловую энергию через радиаторы, и возвращается к нижнему патрубку водяной рубашки.

Для ускорения процесса обмена некоторые котлы на твердом топливе комплектуются циркуляционными насосами, позволяющими устроить более гибкое расположение отопительного контура.

Однако большая часть устройств рассчитана на применение в условиях отсутствия электросетей, поэтому использует инерционный принцип. Такое устройство намного эффективнее обычного камина, который использовался в подобных случаях.

Система думоудаления

Сжигание топлива сопровождается обильным выделением дыма, который нуждается в отводе. Для этой цели применяются трубы с теплоизоляцией, которые на выходе из котла попадают через стену на улицу.

Контроль температуры

Для продуктивного сжигания топлива необходимо иметь управляемую подачу воздуха в топку. Причем чем интенсивнее подача, тем выше скорость сгорания. В конструкции котлов длительного горения регулировка подачи воздуха производится при посредстве механических заслонок или шиберов.

Надежность этого устройства обеспечивает простота конструкции, ведь заслонка прочно связана с подвижным регулятором, способным изменять скорость подачи, что выгодно отличает продукцию от самодельных образцов кустарного производства.

Принцип работы регулятора основан на физических свойствах металла. При увеличении температуры нагревания стенки встроенного регулятора имеют способность расширяться, что способствует опусканию заслонки, в результате чего сечение впускного отверстия уменьшается.

Таким образом, ограничивается подача воздуха в топку и затихает процесс сжигания. Если температура, в камере сжигания, опускается ниже установленной отметки, то заслонка поднимается, увеличивая приток воздуха. Импровизированный датчик (шиберная регулировка) работает в автономном режиме, не используя дополнительных источников питания.

Двухконтурные твердотопливные котлы

Двухконтурный твердотопливный отопительный котел длительного горения способен обеспечить, помимо отопления помещения, снабжение горячей водой. Для работы контура горячего водоснабжения необходимо иметь водопровод.

Отличительной чертой указанных агрегатов является простота установки, не требующая специальных навыков. Из-за широкого спектра использования различных видов топлива они составляют основную конкуренцию для газовых котлов и печного отопления.

Два независимых контура устройства способны выполнять поставленные задачи при помощи встроенных датчиков, которые регулируют интенсивность передачи тепла для своих теплообменников. Двухконтурные котлы нередко комплектуются дополнительной емкостью выполняющей функции бойлера.

Здесь подогретая вода собирается и сохраняется в установленном температурном режиме. Контур отопления предусматривает замкнутую систему, в которой вода непрерывно движется по кругу.

Преимущества котлов длительного горения

Данные устройства обладают рядом преимуществ, позволяющих их использовать для отопления любого помещения вне зависимости от места расположения вместо привычной печи. Полная автономность от различных коммуникаций делает их незаменимыми для строений удаленных от центров цивилизации.

Можно выделить следующие положительные качества:

способность обеспечивать качественное отопление помещений в районах не обеспеченных газоснабжением;
простота обслуживания и экономичный режим сжигания топлива;
устройство использует режим максимального сгорания топлива, что исключает выброс в атмосферу вредных веществ;
принцип работы позволяет осуществлять минимальное число загрузок топлива в сутки;
конструкция позволяет осуществлять ускоренный нагрев теплоносителя. Что позволяет быстро прогреть отапливаемое помещение;
минимальное количество продуктов сгорания упрощает процесс очистки агрегата.

Транспортировка топлива для котлов твердотопливных не требует использования дополнительных приспособлений, и не представляет опасности в отличие от перевозок сжиженного газа.

Недостатки котлов длительного горения

Несмотря на ряд заметных преимуществ данные устройства обладают некоторыми недостатками, которые следует учитывать в случае их выбора.

Среди основных недостатков можно отметить следующие характеристики:

высокая стоимость приборов контроля, которая заметно увеличивает общую стоимость оборудования;
загрузка топлива производится вручную;
габариты установки предполагают наличие пространственного места для установки, а также существует необходимость в складе для хранения топлива;
продукты горения можно отвести лишь при помощи полноценного дымохода;
высокие требования предъявляются к качеству топлива.

Перед установкой указанного оборудования рекомендуется получить консультацию у специалистов или людей имеющих опыт эксплуатации.

Как выбрать котел длительного горения

Прежде чем отдать предпочтение той или иной модели котла длительного горения необходимо обратить внимания на некоторые правила выбора, позволяющие подобрать оптимальные параметры для каждого отдельного помещения.

Необходимо иметь представление о виде топлива, которое предполагается использовать. Различные модели могут иметь собственные ограничения на разновидности и качество продуктов сжигания. Только как дровяной котел могут использоваться все модели.
Для определения мощности котла необходимо знать общий объем отапливаемого помещения в кубических метрах.
Следует обращать внимание на значение КПД выбранного агрегата, чем выше его значение, тем к более экономичному режиму расположено устройство.
Следует заранее подготовить площадку для установки оборудования в соответствии с имеющимися габаритами. Также важно учесть маршрут доставки устройства к месту, ведь его габариты могут не войти в узкие проходы.
Определенными преимуществами обладают котлы, имеющие просторную камеру сжигания и съемный поддон для сбора золы. При удачном выборе этих параметров загрузку топлива производят не чаще 2-х раз за сутки, а чистку можно производить 1 раз в 2 месяца.
Необходимо обращать внимание на материал, из которого изготовлен агрегат. С одной стороны наиболее длительный срок службы обеспечивают чугунные установки, они практичней, если используются как котел на дровах. С другой — при использовании угольного материала, в качестве топлива, лучше отдавать предпочтение образцам из легированной стали, которые лучше подходят для высокотемпературных режимов.

Рейтинг Топ 5 твердотопливных котлов с водяным контуром 2022 года

На современном рынке представлено достаточно много моделей твердотопливных котлов, однако стоит обратить внимание на тройку лидеров в этой гонке.

Stropuva Mini S8 8 кВт

Всего лишь одна закладка сырья обеспечит теплом на целые сутки. Пеллеты горят 48 часов, в зависимости от качества топлива.

Характеристики:

Основное назначение-для отопления

камера сгорания-открытая
объем — 40л;
мощность котла— 8 кВт;
отапливаемая площадь — до 90м2;
вес — 145кг;
габариты — 55,5*136,5×55,5 см.

«Теплодар»

Эта фирма занимается изготовлением различного теплового оборудования, включая котлы длительного горения. Она является безусловным лидером поставок на отечественном рынке, а также реализует свою продукцию потребителям ближнего зарубежья. Широким спросом котлы данной компании пользуются благодаря высокой надежности.

Твердотопливные установки длительного горения от этого производителя отличаются высоким КПД, обеспечивая максимально экономичный режим при высокой производительности. Кроме этого агрегаты способны работать на большинстве видов твердого топлива, в качестве которого можно использовать не дрова, торфобрикеты или уголь.

Особенной популярностью пользуются котлы «Купер», этот модельный ряд способен работать на всех видах топлива, включая пеллеты. Кроме этого данное оборудование
получила высокую оценку своей производительности, такой котел имеет КПД 87 %.

«Buderus»

Дебютировавшая в 2004 г на отечественных рынках фирма быстро получила признание. Уже к 2008 г уверенно она заняла свою нишу на российском рынке отопительного оборудования. Немецкое качество котлов фирмы «Buderus» пришлось по вкусу многим потребителям, которые воспользовались услугами производителя, невзирая на высокую стоимость оборудования.

Средняя цена твердотопливного котла этой марки может превосходить отечественные аналоги в 3-5 раз. Высокая производительность, простота обслуживания и надежность данного оборудования, получает положительные отклики даже в суровых климатических условиях.

ZOTA Тополь-32ВК 32 кВт

Это достаточно молодая российская компания, дебютировавшая в 2007 г. Она постоянно предлагает на рынке новые модификации котлов бюджетной группы. Однако более приемлемые по стоимости модели уступают лидерам производства, как в широте ассортимента, так и в приборной комплектации.

Но все же надежность котлов этой марки, на сегодняшний день, нашла много сторонников среди потребителей, которые оценили превосходные характеристики товаров «ZOTA».

ТЕПЛОВЪ Универсал TA-40 40 кВт

Очень надежно защищен от перегрева или замерзания теплоносителя в системе. Существует возможность настроить температуру для двух режимов: ночью и днем. Это очень удобная функция.

Характеристики котла:

назначение — отопление и ГВС;
мощность — 40 кВт;
отапливаемая площадь — до 450м2;
КПД котла— 82%;
вес — 390кг;
размеры — 147*48*77 см.

На этом все, друзья. Надеюсь мой обзор лучших котлов длительного горения с водяным контуром оказался для вас полезным. До скорой связи!

Котел на дровах с водяным контуром длительного горения. Котел классический с импровизированным водяным контуром

Учитывая постоянный рост цен на углеводородные энергоносители, водогрейное оборудование, использующее альтернативные виды топлива, активно завоевывает позиции на современном, в том числе украинском, рынке отопительных приборов. Особым вниманием населения пользуются водогрейные котлы, работающие на дровах, которые являются надежными, простыми в эксплуатации и недорогими источниками производства тепловой энергии.

Водогрейный котел на дровах универсален и может использоваться для отопления частного сектора, коммунальных, административных и производственных помещений, а также для горячего водоснабжения.

Довольно часто для получения тепловой энергии используется самодельный водогрейный котел на дровах. Несмотря на хорошие эксплуатационные характеристики, все же современные технологии дровяного отопления значительно продвинулись вперед по сравнению с классическими самодельными аналогами.

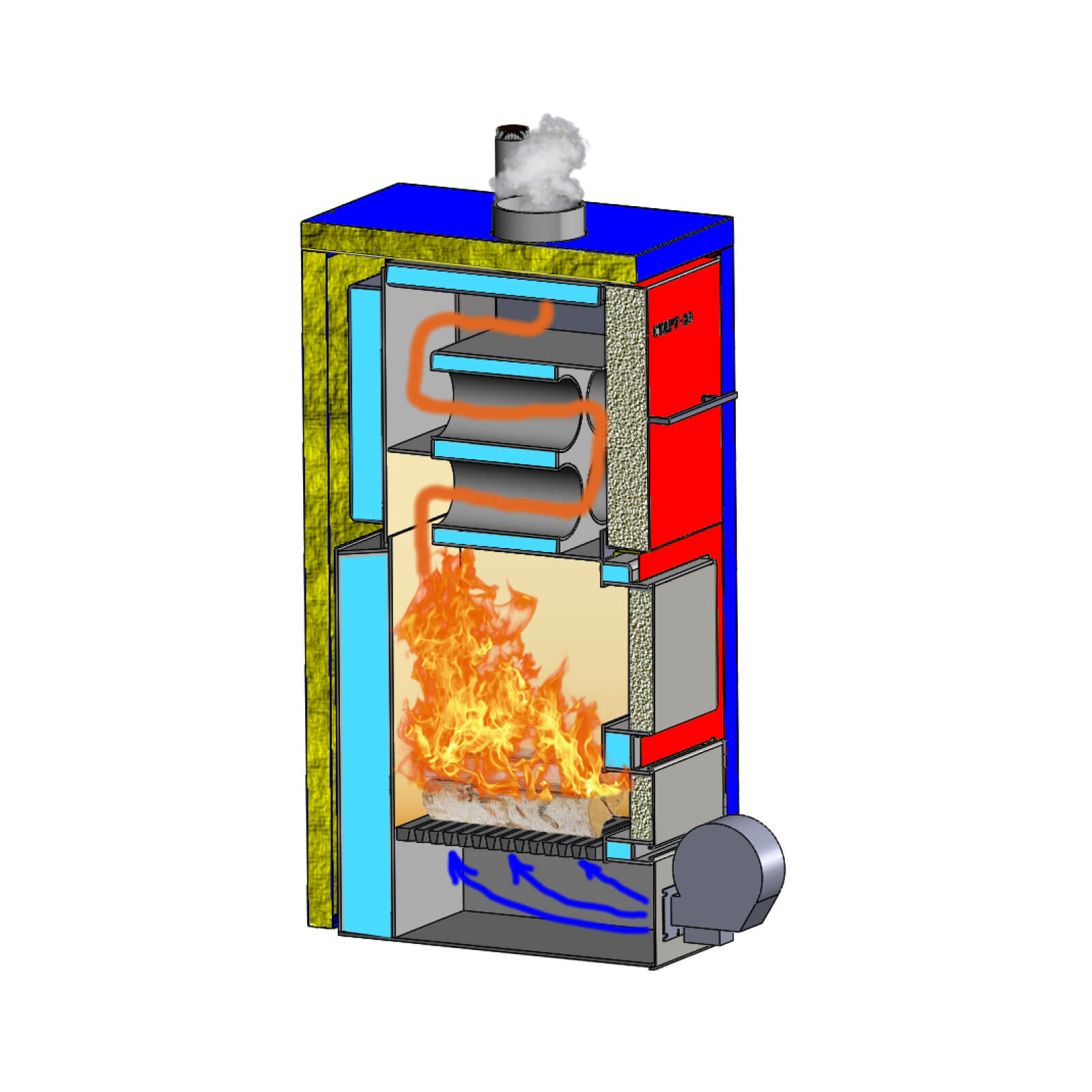

Рис. 1

Принцип действия и основные характеристики

Котлы на дровах с водяным контуром представляют собой водогрейное оборудование большого диапазона мощности, предназначенное для отопления жилых помещений и получения горячей воды. Учитывая постоянный контакт с открытым огнем и образование водяного конденсата, для его изготовления применяют чугун или специальные марки стали, менее подверженные коррозии.

Как и большинство водонагревателей, дровяные котлы с водяным контуром работают по принципу закрытого сосуда. Древесина, сгорая в камере сгорания, выделяет энергию для нагрева жидкости в теплообменнике, которая движется под давлением в водяном контуре, обогревая помещение.

Технические характеристики водонагревателей определяются следующими параметрами.

Мощность — зависит от объема топки, материала изготовления и объема теплообменника. Выбор мощности дровяного котла определяется размерами отапливаемой площади и уровнем теплоизоляции здания – в среднем 1 кВт на 10 кв. м.
КПД или КПД водогрейного оборудования зависит от скорости циркуляции теплоносителя, параметров теплообмена топлива и способа его сжигания. Пиролизные модели и дровяные приборы длительного горения позволяют достичь КПД до 85-92%.
Основным теплоносителем в контуре является вода, в качестве альтернативы могут использоваться незамерзающие жидкости.
По выполняемым функциям может быть как одноконтурным, так и иметь второй контур водяного отопления.

Варианты изготовления водяного контура в твердотопливных системах

Существуют различные варианты устройства водяной системы отопления, основанные на использовании твердотопливного котла.

С естественной циркуляцией воды в открытом водяном контуре. При этой, чаще всего самодельной, системе давление жидкости регулируется с помощью расширительного бачка, расположенного в самой высокой точке нагрева. Просто, надежно, безопасно, но подсос воздуха в трубы ускоряет процесс коррозии металла.
Водонагреватель может быть встроен в систему отопления с замкнутым водяным контуром. В этом случае для контроля давления воды используется манометр, а обязательным требованием техники безопасности является предохранительный клапан.
С целью повышения КПД водонагревателя в системе установлен циркуляционный насос, который за счет нагнетания давления воды и ускорения ее циркуляции в контуре отопления обеспечивает ощутимую экономию электроэнергии.

Типы котельного оборудования на дровах

В зависимости от вида топлива, способа его сжигания и наличия средств автоматизации и измерений водогрейные котлы на дровах можно разделить на несколько категорий.

Котлы водогрейные классические, заводского или самодельного изготовления, с естественной или принудительной тягой. В случае обдува регулируется расход воздуха и, соответственно, нагрев жидкости в контуре отопления.
Пиролизный водогрейный котел на дровах. За счет двухкамерной топки происходит первичное обугление и горение древесины с последующим догоранием выделяющегося газа. Производство газогенераторного оборудования создало конкуренцию менее экономичным моделям и стало вытеснять самодельные конструкции.
Котел водогрейный на дровах длительного горения. Высокая эффективность и равномерный нагрев воды в системе отопления обеспечиваются конструктивными особенностями теплообменника и применением топовой технологии сжигания. Продолжительность выгорания одной топливной загрузки составляет 24–48 часов, что достигается за счет автоматизации управления подачей воздуха и интенсивностью пламени.
Котел дровяной для водяного отопления с автоматической подачей топлива. Функционирует по принципу длительного горения, с той разницей, что дополнительно оборудован бункером, из которого в камеру сгорания автоматически подается щепа или пеллеты.

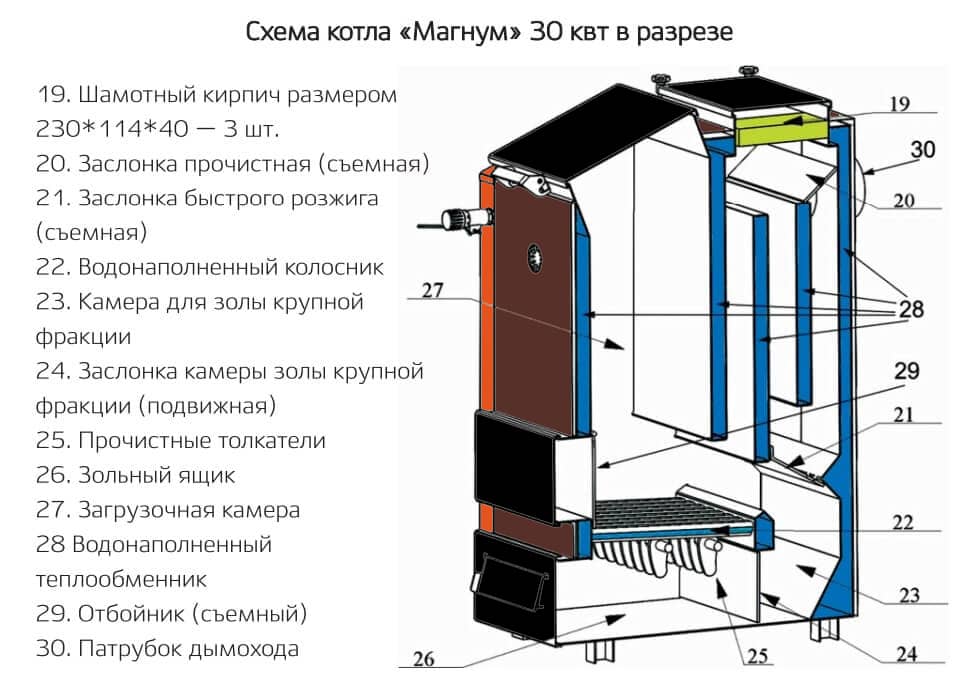

Рис. 2

Преимущества отопления дровяными котлами

Украинские и зарубежные производители, совершенствуя технологии и используя современные материалы, делают водогрейный котел на дровах конкурентоспособным оборудованием для производства тепловой энергии.

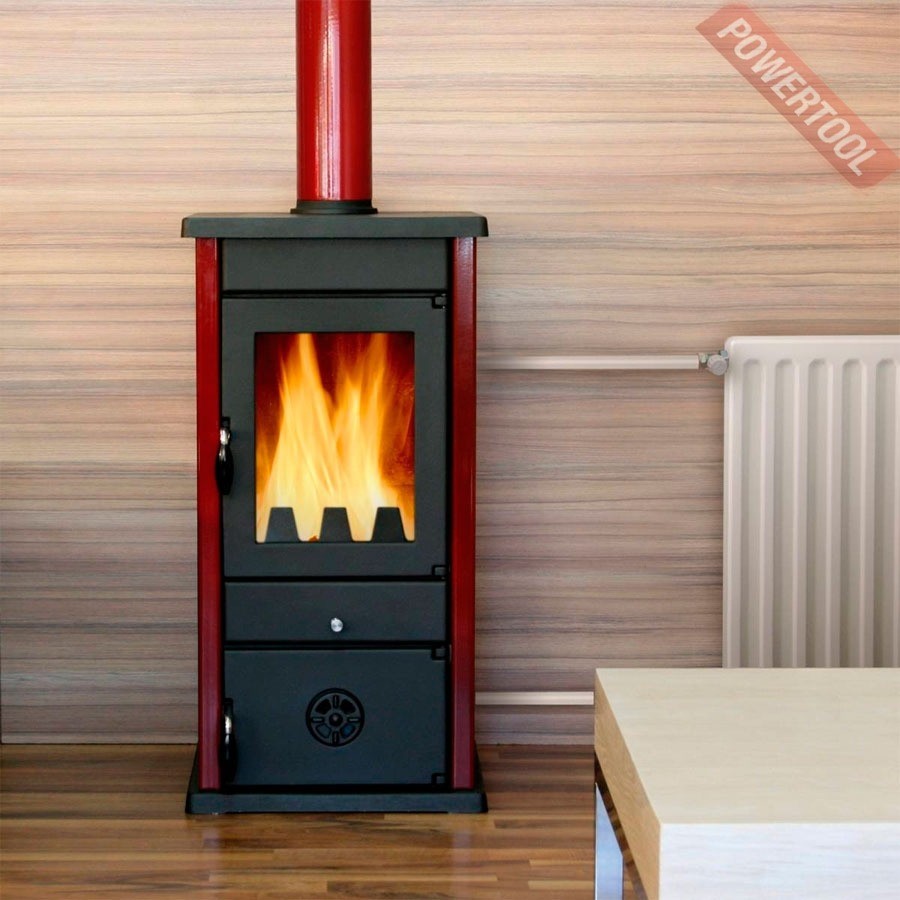

Рис. 3

Надежность и экономичность!

Простота конструкции дровяных котлов с водяным контуром гарантирует их надежность, а технологии полного сгорания древесного топлива обеспечивают экономичность и длительный срок службы.

Энергетическая независимость!

Наряду с автоматическими водонагревателями успешно применяются и более дешевые, в том числе самодельные конструкции, рассчитанные на естественную циркуляцию теплоносителя и произвольную тягу. Это делает их независимыми от источника питания.

Безопасность!

Применение элементарных устройств контроля температуры и давления в системе отопления делает водогрейные котлы на дровах полностью безопасными.

Простота установки и обслуживания!

Установка бытового отопительного прибора на дровах не требует выдачи разрешений в органах государственного надзора.

Доступная цена!

Одно из самых недорогих устройств для автономных систем отопления. Даже высокотехнологичные дровяные модели длительного горения превосходят по характеристикам дорогое газовое оборудование.

Горячее водоснабжение!

Водогрейный котел на дровах может обеспечивать нагрев воды за счет встроенного или дополнительного контура, смонтированного на одной из веток отопления. Возможна установка самодельного водонагревательного бака с использованием змеевика в качестве нагревательного элемента.

Продукция водогрейных котлов на дровах пользуется постоянным спросом у потребителей и уверенно занимает свою нишу в сегменте бытового и промышленного отопительного оборудования.

Из современных горючих материалов в быту самым дешевым считается твердое топливо. В эту категорию входят уголь, дрова, торф, брикеты или пеллеты. Традиционные печи обеспечивают дешевый и легкий обогрев домов. Однако необходима непрерывная загрузка топлива. Такой способ работы представляет трудности при обогреве всего дома. Отличным решением проблемы является котел длительного горения с водяным контуром.

Монтаж и эксплуатация не требуют разрешения надзирающих структур. Поэтому отопительный агрегат несложно изготовить и установить своими руками. Для этого потребуются минимальные финансовые затраты, чертежи котла и подробная инструкция по изготовлению.

Принцип работы

Агрегаты представляют собой усовершенствованный вид твердотопливных печей. Мощные котлы способны эффективно отапливать не только жилые дома, но и производственные, подсобные и торговые помещения. Технология котла с водяным контуром основана на медленном сгорании твердого топлива с высокой степенью теплоотдачи. Котел представляет собой объемную топку с ограниченной площадью воспламенения. Дрова или пеллеты закладывают каждые 12-18 часов. Регулируя поток воздуха сверху, интенсивное горение переводят в медленное тление.

Выхлопные газы выводятся через дымоход. Она проходит через теплообменник и нагревает воду для системы отопления. Таким образом, топливо загружается с редкой периодичностью, а система работает практически непрерывно.

Разновидности котлов

Дровяные котлы являются отличной альтернативой газовым приборам. Они характеризуются множеством преимуществ:

1. Высокий КПД — за счет медленного сгорания топлива КПД достигает 90%.

2. Длительная работа — объемная печь с мощным поддувалом способна обеспечить непрерывную работу до 7 суток.

3. Экологичность – при сжигании ископаемого топлива в атмосферу выбрасывается небольшое количество углекислого газа.

4. Экономичность — встроенная электроника помогает установить оптимальный режим загрузки котла.

Медленно горящие котлы представлены на современном рынке в трех модификациях.

Классический.

Работают на угле, дровах или древесных брикетах. За счет небольшой топки сокращается период горения одной закладки. Для обеспечения непрерывной работы в течение суток топливо приходится засыпать 4-6 раз. Преимуществом классических котлов является низкая цена.

Шахта.

Исполнение с большим бункером и широким загрузочным отверстием. Используются сухие сыпучие материалы. Автоматическое управление оптимизирует процесс сгорания. В зависимости от нагрузки мощный котел работает от 6 до 24 часов. КПД не более 75%.

Пиролиз.

Работают по принципу сжигания древесных газов, выделяющихся при медленном тлении. Конструкция обеспечивает высокую эффективность теплопередачи и быстрый нагрев теплоносителя. При одной загрузке печь работает до полного выгорания топлива, КПД 85%.

Схема дровяной печи с водяным контуром

Котлы по чертежам Василия Пустовойченко — простые и доступные установки, которые можно сделать своими руками. В качестве основы используется цельносварная труба, стальная бочка или отработанный газовый баллон. Толщина металлических стенок должна быть не менее 3-4 мм. Это снижает выгорание металла и обеспечивает длительную безаварийную работу оборудования. Высота основания варьируется от 800 до 1000 мм. От значения этого параметра зависит объем разовой топливной загрузки.

Схема котла отопления на дровах состоит из трех частей:

загрузочный бункер — емкость для закладки топлива, высота которого изменяется по мере его выгорания;
камера сгорания — место, где происходит медленное тление дров и выделение газов;
зона полного сгорания — закрытый поддон, в котором сжигаются древесные газы, накапливается зола и удаляется дым.

Камера сгорания ограничена распределителем воздуха. Это металлический круг толщиной 4-6 мм с отверстием в центре. Через него проходит телескопическая (или сплошная) труба, подающая кислород в зону горения. Распределительный диск находится в движении, поэтому его диаметр немного меньше корпуса котла. В нагнетательный патрубок воздух поступает из атмосферы, проникая через верхнюю заслонку.

Выхлопные газы выводятся через дымоход, закрепленный наверху. Внизу стены находится дверь, через которую удаляют золу и пепел. В котлах длительного горения твердое топливо сгорает практически полностью, поэтому отходы вывозятся нечасто. Кроме того, в конструкции предусмотрены точки подключения подачи и обратки воды. Также определите место крепления термометра и регулятора тяги.

Подогрев теплоносителя в водяном контуре возможен двумя способами:

1. Сделать внешний накопительный бак, внутрь которого продеть трубы. Выхлопные газы движутся по дымоходу и одновременно нагревают воду.

2. Пропустите трубку теплообменника через камеру сгорания. Подсоедините к нему змеевик, который находится в накопительном баке.

Эффективность второго метода выше. Однако технология выполнения выглядит намного сложнее.

Руководство «Сделай сам»

Если денег на покупку готового обогревателя не хватает, можно попробовать сделать его самостоятельно. Для начала вам предстоит изучить чертежи, прочитать инструкцию и подсчитать возможные затраты.

Для создания котла потребуются следующие материалы и приспособления:

Металлическая толстостенная труба диаметром 300-400 мм.
Листовая сталь толщиной 4 мм.
Две металлические трубы: Æ 60 мм для подачи воздуха и Æ100 для выхлопных газов.
Арматура толщиной 20 мм.
Вентилятор.
Автоматическая схема.
Сварочный аппарат, болгарка.

В соответствии с чертежами необходимо изготовить отдельно корпус, дымоход, воздухораспределитель, дверцу и крышку для верхней части.

Пошаговая инструкция:

1. Отрежьте болгаркой трубу так, чтобы ее длина была около метра. Как выровнять края. С одной стороны заготовки приварить круглое дно, вырезанное из стального листа. Здесь можно сразу прикрепить усиливающие ножки.

2. Изготовить воздухораспределитель:

Вырезать из листовой стали круг, диаметр которого на 20 мм меньше внутреннего диаметра корпуса.
Просверлите в центре отверстие диаметром 20 мм.
С одной стороны приварить крыльчатку. Лопасти должны быть изготовлены из листового металла шириной до 50 мм. Это нижняя часть распределителя.
По центру верхней стороны приварить трубу на поддув Æ60 мм. Его длина должна быть такой же, как и сам котел.
Прикрепите к верхней части трубы заслонку, которая регулирует подачу воздуха.

3. В нижней части корпуса болгаркой вырезано квадратное отверстие, через которое удобно вычищать золу. Затем привариваются петли и навешивается дверь с защелкой.

4. В верхней части кожуха ближе к краю вырезано круглое отверстие. К нему приваривается резьбовая муфта, на которую крепится дымоход Æ100-150. Участок длиной до 500 мм должен располагаться строго горизонтально. Далее труба проходит через теплообменник, выполненный в виде накопительного бака.

5. Из листового металла нужно сделать крышку с отверстием посередине. Через него будет проходить распределительная труба. Чтобы крышка плотно прилегала к камере сгорания и не пропускала дым, по диаметру среза прокладывается асбестовый шнуровой уплотнитель.

Поскольку оборудование работает не на газе, а на дровах, его можно установить и самостоятельно.

1. Все котлы длительного горения своими руками тяжелые. При загрузке дровами конструкция значительно утяжеляется. Поэтому под него нужен прочный и ровный фундамент. Инструкция по монтажу рекомендует заливку железобетоном с примесью щебня или щебня. Как вариант, можно выложить кирпичное основание.

2. Наружные стенки корпуса в районе камеры сгорания очень горячие. Даже если вокруг топки имеется водяная рубашка, это не защищает поверхности от перегрева. Как правило, все самодельные котлы длительного горения имеют одинарный корпус. Поэтому минимальное расстояние до ближайшей стены должно быть 50 см.

3. При отделке помещения горючими материалами следует соорудить защитную поверхность из оцинкованных листов с асбестовым покрытием. Также можно класть кирпичную кладку.

4. Пространство шириной 25-30 см между потолком и дымоходом заполняется каменной ватой и зашивается оцинковкой с асбестовым слоем. Все эти действия значительно увеличивают общую стоимость котла длительного горения, но гарантируют пожарную безопасность.

Сельские жители, проживающие в отдаленных районах, где нет голубого топлива, выбирают не электрическую систему отопления, а дровяные котлы. То же самое делают жители дач и загородных домов, руководствуясь принципом экономии. Для отопления используется самый доступный материал – деревянные бревна, угли, кокс. С учетом всех экономических затрат это будет дешевле, чем использование газового баллона. Для обогрева чаще всего используют березовые и сосновые дрова.

Существует 2 типа котлов на дровах

Традиционный

Котлы простой конструкции прямого сжигания с одной камерой-контейнером . Устройства просты в использовании и надежны, но не очень удобны в использовании. Необходимо использовать только сухие дрова, которые быстро прогорают за 6-8 часов, поэтому требуется слишком частая загрузка топлива для котла. При неполном сгорании дров происходит засорение дымохода.

газогенераторный

Котлы с уникальной технологией пиролиза, которая позволяет твердому топливу переходить в газообразное состояние и увеличивает время горения топлива. Модели могут быть оснащены дополнительной камерой. Процесс горения идет без остановок, топливо закладывается один раз в сутки. Стоимость таких котлов несколько выше классических, но за счет экономного использования дров, большой мощности и повышенной эффективности оборудования она быстро окупается.

Организация работы дровяного аппарата длительного горения происходит методом пиролиза. При сгорании топливо проседает, зона возгорания плавно переходит сверху вниз, практически не оставляя золы. Дрова сжигаются дозировано и воспламеняются с новой силой благодаря усовершенствованному методу контроля горения топлива.

Наиболее распространенные материалы для изготовления оборудования — сталь и чугун .

Чугун менее подвержен коррозии, устойчив к высоким температурам горения, но дороже стали. Благодаря конструкции, состоящей из разных секций, в случае их поломки есть возможность разобрать оборудование и заменить деталь, требующую ремонта. Минусом является высокая чувствительность к перепадам температур, но при соблюдении всех нюансов котел может проработать до 35 лет.

Сталь часто деформируется, подвергается коррозионным изменениям. Если чугунный котел состоит из секций, то стальной всегда представляет собой цельносварную конструкцию. Эффективность намного выше за счет минимальных технологических ограничений. Средний срок службы оборудования до 25 лет.

Рассмотрим составные части котла на дровах:

Котлы длительного горения улучшите, оснастив их водяным контуром (ГВС), который позволяет теплу, исходящему от печи, распределяться по всему дому, равномерно нагревая несколько комнат сразу. Кроме того, дом обеспечен горячей водой, что, несомненно, очень удобно и экономично.

Принцип работы теплообменника с водяным контуром.

После монтажа и подключения оборудования к локальной системе отопления котел заполняется водой, жидкость движется по контуру системы отопления за счет конвекции, не требуя применения водяного насоса. При сжигании дров вода нагревается , циркулируя по трубам и попадая в радиаторы дома. Охлажденная жидкость после теплоотдачи возвращается в котел по обратке, нагреваясь, и процесс начинается заново. Такие котлы еще называют двухконтурными: первый используется для нагрева воды, а второй – для горячего водоснабжения.

Большинство современных теплообменников имеют именно такой способ организации нагрева. Есть определенные моменты, на которые стоит обратить внимание: горячая вода нужна и летом, а печь вряд ли будет топить, поэтому стоит озадачиться дополнительным оборудованием для подогрева жидкости. На данный момент возможно оснащение котлов длительного горения дополнительным контуром или бойлером, что подразумевает наличие в котле емкости с подогревом воды за счет конвекции, что во много раз повысит эффективность системы.

При установке оборудования с водяным контуром соблюдать необходимые требования техники безопасности:

Заземлить корпус котла.
Установите котел на огнестойкий материал, предпочтительно на металлический лист. Стены, прилегающие к оборудованию и предварительно отделанные жаростойкими материалами, им желательно обить.
Фундамент должен быть бетонным или асбестовым.
Оберните часть дымохода, выходящую на чердак, пленкой для предотвращения возгорания.
Оборудуйте помещение хорошей системой вентиляции.
Обеспечить свободный доступ к дверце топки.
Если вы живете в доме непостоянно, используйте антифриз, чтобы трубы не замерзали в холодное время года.

В чем преимущества дровяных котлов отопления с водяным контуром?

Владельцам загородных домов или загородных коттеджей необходимо самостоятельно позаботиться о комфортной температуре в своем жилище. Самый распространенный и удобный способ – это источник тепла, подключенный к системе труб, проложенных по всему дому. Отопительные котлы бывают газовые и электрические, работающие на жидком или твердом топливе, а комбинированные используют несколько видов сырья. Если нет газопровода, оплатить огромные счета за электроэнергию проблематично, готовое оборудование слишком дорогое, можно сделать котел длительного горения своими руками. Не требует постоянного присмотра и периодической подбрасывания дров; сырье отгружают значительными партиями 1-2 раза в сутки.

Твердое топливо способно тлеть, выделяя большое количество тепла, а конструкция котла за счет ограничения тяги воздуха обеспечивает медленное горение. Продолжительность работы на одной партии зависит от объема загрузочного отделения котла, вида сырья и достигает 20–30 часов. Твердотопливные котлы длительного горения бывают двух видов:

1. Классическая конструкция позволяет подавать тягу на часть материала, тем самым обеспечивая его постепенное медленное горение.

2. Газогенераторные котлы собирают выделяющийся в процессе тления газ (пиролиз) и снова сжигают его в специальной камере. Отсек первичного горения напоминает обычную печь, где пламя охватывает все дрова. После выхода устройства на рабочий режим тяга резко ограничивается, топливо тлеет и выделяется газ, который принудительно направляется в камеру сгорания.

Сложная конструкция и принцип работы котла длительного горения пиролизного типа делают довольно сложной его постройку в домашних условиях своими руками. С классической моделью справиться проще, где используется твердое топливо, как и в обычной печи, но процесс идет значительно медленнее. Такие котлы отличаются формой, типом загрузки сырья, его постепенным сгоранием, начиная сверху или снизу, наличием или отсутствием «водяной рубашки» и некоторыми другими особенностями. Выбор зависит от назначения оборудования, площади дома или помещения, наличия системы отопления.

Вариант стальной бочки

Простейшие самодельные котлы длительного горения без водяного контура предназначены для поддержания температуры отдельного помещения. Актуально для загородного дома, гаража, небольшого ангара, хозяйственной постройки или теплицы. Для работы вам потребуются следующие материалы:

стальная бочка 200 л;
трубы диаметром 100–150 и 60–80 мм;
металлический лист;
шт. швеллера;
Стальная полоса шириной 50 мм.

Кроме того, не обойтись без сварочного аппарата, дрели, болгарки с отрезными кругами по металлу. Крышка бочки аккуратно вырезается, неровные края нужно убрать. Для корпуса также подойдет металлический лист или труба, диаметром 300-600 мм, со стенкой 3 мм. Сталь сгибают, а получившийся цилиндр фиксируют сварным швом. К одному из концов трубы приваривают вырезанное из листового металла днище и отрезки швеллера в качестве ножек. Оптимальная высота котла 80–100 см, что позволит удобно загружать топливо. В верхней части корпуса вырезается отверстие диаметром 100-150 мм, куда вваривается труба соответствующего размера для отвода дыма.

Для изготовления воздухораспределителя из листового железа вырезают круг радиусом меньше внутреннего размера корпуса на 4 см. В центре диска необходимо просверлить отверстие 20 мм, затем приварить не менее шести стальных полос с криволинейными балками от середины к краям. С другой стороны детали по центру расположена труба диаметром 60 мм. Его длина должна быть больше высоты самого котла, чтобы при полном расходе топлива конструкция не опускалась ниже крышки. К концу трубы крепится подвижная заслонка, которая регулирует тягу воздуха.

Крышка корпуса также изготовлена из листового металла. Для герметичности приварен бортик из стальной полосы. В центре делается отверстие для трубы распределителя. Зазор должен быть минимальным, но не препятствующим свободному перемещению деталей. На этом этапе дровяной отопительный котел длительного горения уже пригоден к эксплуатации. Корпус герметичен, нет щелей, увеличивающих тягу воздуха, но чистить топку от золы придется через верх. Для удобства можно вырезать прямоугольное отверстие в днище котла, сделать из получившегося куска металла плотно закрывающуюся дверцу.

Для облегчения розжига полезно подложить бумагу, залить небольшим количеством керосина. Котел необходимо загружать с учетом того, что на топливо будет установлен воздухораспределитель. Напорный круг размещается под отверстием дымохода. Система закрыта крышкой, а заслонка полностью открыта. Подожгите топливо горящей горелкой, бросив ее через воздухораспределительную трубу. Через несколько минут горения подача кислорода ограничивается заслонкой. Дым – это сигнал о том, что дрова не потухли.

В таком котле при максимальном заполнении отсека процесс горения продолжается более суток. Количество остатка топлива контролируется по уровню патрубка воздухораспределителя, который опускается по мере прогорания дров. При следующей загрузке раскаленные угли со дна бочки обязательно удаляются. Если укладывать их верхним слоем, то легче воспламеняются.

Отопительный котел с водяным контуром.

Если вы хотите отапливать несколько отдельных помещений, становится актуальным водяной нагревательный прибор, подключив его к самодельному источнику тепла. Для работы используются одни и те же инструменты и аналогичные материалы. А вот для корпуса котла с водяным контуром понадобятся две стальные трубы со стенками 3-5 мм, которые вставляются друг в друга и свариваются с помощью металлических полос. При этом внутренний диаметр одного должен быть на 8 см больше внешнего другого, чтобы толщина «водяной рубашки» превышала 4 см.

Меньший размер прослойки недопустим во избежание закипания жидкости между стенками котла длительного горения, что особенно важно при отсутствии принудительной циркуляции теплоносителя. Наличие водяного контура говорит о том, что устройство будет решать немного другие задачи. Это касается не только необходимости установки котла для нагрева воды путем подключения к трубам, определенные изменения вносятся и в конструкцию.

Большое количество циркулирующей жидкости требует значительного объема камеры горячего воздуха, чтобы успешно справляться с нагревом. Чтобы сделать это, не уменьшая камеру сгорания, увеличим высоту отопительного котла. В качестве дополнительных теплообменников к внутренней стенке сразу под крышкой желательно приварить несколько металлических регистров, чтобы они не мешали движению воздухораспределителя. Высота котла не позволяет укладывать топливо и убирать отходы через верх, в нижней части корпуса прорезана дверца для удаления золы, а посередине боковой поверхности имеется загрузочное отверстие для дров. В основание вварены трубы для подключения к системе отопления.

Многие мастера могут самостоятельно собрать даже более сложные отопительные агрегаты. Важно помнить, что проще это сделать, опираясь на чертежи изготовления котлов длительного горения. Этот принцип поможет избежать ошибок и дополнительных затрат на материалы.

3 Варианты кондиционеров для домов с котельными системами

В домах с котельными системами в качестве основного источника тепла отсутствуют воздуховоды, необходимые для традиционных центральных систем кондиционирования воздуха. Но то, что у вас есть бойлерная система, не означает, что вы не можете наслаждаться комфортом кондиционирования воздуха.

Нет необходимости тратить тысячи долларов на дорогостоящий ремонт и установку воздуховодов, когда можно охладиться, не разбирая и не переделывая свой дом.

Существует несколько вариантов кондиционирования воздуха для домов с котельными установками. Здесь мы сосредоточимся на особенностях трех из них.

Unico Системы кондиционирования воздуха

Unico предлагает высокоскоростную систему кондиционирования воздуха с крошечными вентиляционными отверстиями, которые могут проходить через узкие пространства, позволяя воздуху проникать в помещения через небольшие воздуховоды. Вентиляционные отверстия спрятаны и проходят между стенами и через чердаки для минимального нарушения вашего декора, в то время как блок конденсатора находится снаружи дома.

Разработанная для домов без воздуховодов, система Unico может стать идеальным решением для домов с котельными системами. Само устройство работает настолько тихо, что вы даже не заметите его присутствия из-за изолированного воздухораспределителя и виброопор. Охлаждающие змеевики снижают уровень влажности в вашем доме, что снижает нагрузку на кондиционер и помогает вам сэкономить на счетах за электроэнергию.

Системы кондиционирования воздуха SpacePak

В системах кондиционирования воздуха SpacePak используется аспирационная система для циркуляции воздуха в помещениях без создания сквозняка. Эти системы обычно устанавливаются на чердаке и используют незаметные скрытые трубы, чтобы поддерживать в вашем доме постоянную прохладную температуру даже в самое жаркое лето.

Системы SpacePak, идеально подходящие для домов с котельными системами, не занимают места на полу, а также имеют конденсаторный блок, который находится вне дома. Система работает тихо, так что вы не будете отвлекаться при каждом запуске устройства. Эти системы также осушают ваш дом, чтобы он оставался более прохладным, не увеличивая счет за электроэнергию.

Мини-сплит-системы Fujitsu

Мини-сплит-система Fujitsu является идеальным решением для домовладельцев, у которых есть котельные системы, и требует минимального вмешательства в работу вашего дома.

Он предлагает как систему отопления, так и систему охлаждения, которая идеально подходит для сезонных переходов, хотя вы можете использовать ее круглый год. Он прост в установке и использовании, что делает его идеальным для домовладельца, который не любит сложные гаджеты.

Небольшой размер и универсальность делают его идеальным для квартир, пристроек к дому или любой части дома, в которой вы хотите поддерживать прохладу или тепло. Вы можете разместить его буквально где угодно, используя небольшой настенный блок или полностью скрытый блок.

Если у вас есть несколько помещений, которые вы хотите охладить, вы можете подключить несколько внутренних блоков к одному наружному конденсатору с возможностью установки отдельного термостата на каждом этаже дома.

Система Fujitsu работает тихо, а также экономит ваши деньги благодаря инверторным схемам, обеспечивающим более эффективное охлаждение, и Программе энергосбережения Halcyon. Система знает, когда вы выходите из комнаты, и соответствующим образом регулирует температуру, чтобы помочь вам сэкономить деньги на счетах за электроэнергию.

Эта система не только энергоэффективна, но и может способствовать хорошему здоровью вашей семьи. Люди, страдающие аллергией, могут воспользоваться системой Fujitsu, поскольку система дезодорирования уменьшает запахи, поглощает пыль и останавливает рост бактерий и плесени за счет статического электричества.

РубрикаРазное
