Кран на отопление: шаровые запорные вентили, как выбрать
шаровые запорные вентили, как выбрать
Содержание:
Батареи, подключенные к центральному отоплению
Применение радиаторов в автономных отопительных системах
Использование батарей отопления в частном доме
Система отопления с полипропиленовыми комплектующими
Подключение батарей
Разновидности запорных элементов – прямые и угловые
Видео
Современное эффективное отопительное оборудование используется, как правило, в системах закрытого типа с принудительным типом циркуляции теплоносителя. Чтобы такое отопление функционировало правильно, его оборудуют всевозможными запорными элементами. В данной статье речь пойдет о том, какие краны лучше ставить на радиаторы отопления в зависимости от их материала и типа системы. При этом разновидность запорной арматуры определяется условиями, в которых она будет использоваться.
Стоит отметить, что морально устаревшие и неэффективные отопительные системы с обвязкой из стальных труб используются все реже и реже.
Они предполагают естественный тип циркуляции воды в отопительном контуре, то есть, теплоноситель передвигается по трубам благодаря гравитационным силам. Никакие запорные элементы в таких системах не устанавливают, а если необходимо снизить скорость потока, то на конкретном участке ставят трубы меньшего диаметра.
Обе описанные системы отопления чаще всего оборудуют такими элементами как радиаторы. Их задача – увеличение теплоотдающей поверхности и более качественный обогрев помещения.
Радиаторы отопления применяются в следующих случаях:
- в частных домах;
- в многоэтажных домах, подключенных к автономной котельной;
- в квартирах, обогреваемых от централизованной городской теплосети.
Батареи, подключенные к центральному отоплению
В данной ситуации моноблочные или секционные радиаторы подключается, как правило, шаровыми кранами. Они не дают возможности регулировать поток теплоносителя, а всего лишь позволяют отключить конкретный радиатор от общей отопительной системы.
Причины для перекрытия крана на радиаторе могут быть следующими:
- необходимо получить доступ к стене для проведения косметического ремонта в комнате;
- радиаторы (особенно чугунные) нуждаются в промывке и удалении известкового налета;
- батарея начала течь и нуждается в ремонте;
- принято решение о замене радиатора.
Стоит отметить, что при отключении радиатора в системах, где в отопительном стояке нет перемычки, тепла лишаются и жители соседней квартиры. Поэтому при установке шарового крана для радиатора желательно предусмотреть байпас, то есть дополнительный контур с запорно-регулирующим элементом.
Применение радиаторов в автономных отопительных системах
Если речь идет о подключении жилья к небольшим автономным котельным, для учета потребляемого тепла устанавливают специальные счетчики. Чтобы эффективно использовать ресурсы и не переплачивать, в квартирах рекомендуется установка регулирующей арматуры в процессе монтажа отопительных радиаторов и систем теплых полов.
Запорно-регулирующая арматура бывает двух видов – клапаны и вентили.
При использовании клапана для биметаллических радиаторов предварительную настройку выполняют вручную, а дальнейшее функционирование системы происходит в автоматическом режиме. Клапан регулируется термостатической головкой, которая считывает показания температуры воздуха в помещении. Если предполагается монтаж батареи в углублении стены, или же рядом расположены тяжелые сложные шторы, для удобства управления клапаном монтируют выносной датчик.
Как правило, батарея подключается с помощью двух запорных устройств. Сверху устанавливают клапан с термоголовкой, а снизу — запорный вентиль для радиатора отопления. Запорный шток вентиля обычно прикрыт специальной заглушкой.
Обратите внимание, что перекрытие крана для нижнего подключения радиаторов отопления выполняют лишь в некоторых ситуациях. В связи с этим шток запорного вентиля всегда поднят на максимальную высоту, а передвинуть его можно только шестигранником.
Использование батарей отопления в частном доме
Отопительные котлы, установленные в частных домах, обычно оборудованы программируемой автоматикой и набором метеозависимых датчиков. В связи с этим, устанавливать отдельные краны для алюминиевых радиаторов отопления на каждом приборе нет необходимости.
Достаточной мерой в данном случае будет установка одного вентиля на подающей трубе в верхней точке контура и запорного вентиля на каждом устройстве. Такая система целесообразна с точки зрения экономии, поскольку клапаны стоят намного дороже вентилей. К тому же, программируемое управление котлом позволяет добиться аналогичного эффекта.
Система отопления с полипропиленовыми комплектующими
Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.
Принцип, как выбрать шаровые краны для отопления, основывается еще и на типе материала, из которого такая система изготовлена.
Так, если отопительный контур сделан из полипропилена, то наряду с традиционными запорными элементами, нужно использовать полимерные шаровые краны и вентили.
По принципу функционирования данные устройства ничем не отличается от латунных изделий, а вот цена на них существенно ниже.
Подключение батарей
Как правило, современные радиаторы имеют особые технологические отверстия с нарезанной изнутри резьбой для врезки в центральный трубопровод. В связи с этим, краны для радиаторов в большинстве случаев имеют особое разъемное соединение – американку.
Это специальный штуцер с внешней резьбой, конусный конец которого стыкуют с седельной зоной корпуса арматуры. Накидная гайка обеспечивает фиксацию и быстрый демонтаж.
Чтобы накрутить штуцер американки на резьбу радиатора, используют либо шестигранный, либо многоступенчатый гаечный ключ, исходя из формы сечения штуцера.

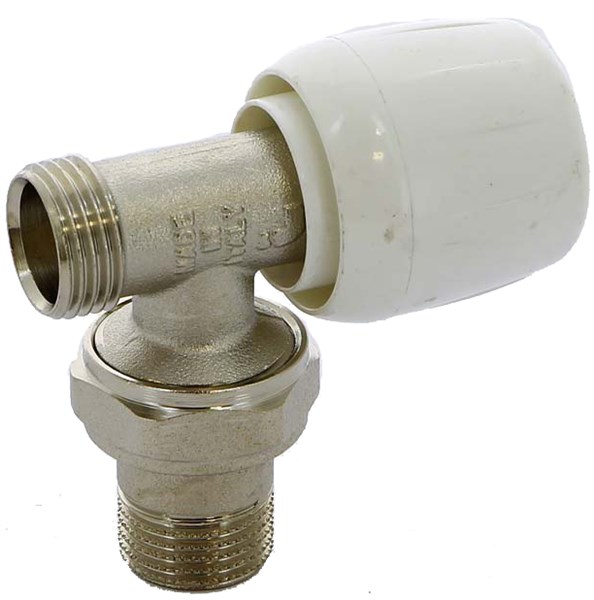

Разновидности запорных элементов – прямые и угловые
Зачастую проходящие по квартире коммуникации очень сильно портят внешний вид комнаты.
Определиться, какой именно вариант запорных элементов вам понадобится, можно будет только после детального изучения конфигурации системы и учета ряда факторов.
Немаловажную роль в процессе подбора крана играет удобство его монтажа. Кроме того, значение имеет предназначение запорно-регулирующей арматуры, то есть в каких целях они будут установлены, а также тип источника тепла.
Виды кранов для радиаторов отопления | Блог
Назначение, функции, требования.
Автоматическая арматура для радиаторов.
Механическая арматура для радиаторов.
Запорная арматура – шаровые краны..
Вентили для терморегуляции.
Балансирующие вентили.
Краны для удаления воздуха.
Узлы нижнего подключения радиаторов.
Критерии выбора.
Влияние на выбор системы отопления: городская или индивидуальная.
Правила монтажа.
Назначение, функции, требования
Радиаторная арматура служит непосредственно для достижения более высокого качества отопления и энергосбережения.
Благодаря автоматическому терморегулированию экономится до 20% тепловой энергии, что снижает затраты на оплату тепла. Улучшается качество воздуха в помещении, поддерживается комфортная температура.
Разновидности
Краны для подключения радиаторов классифицируются на три вида:
1.
Автоматические, например, с термоголовкой:
- терморегуляторы;
- термоголовка.
2. Механические, такие как шаровые или вентильные:
- клапан вентильный регулировочный типа SVRS;
- клапан вентильный регулировочный типа SVR;
- вентиль запорно-балансировочный типа SVL.
3. Узлы нижнего подключения для радиатора:
- Н-образные, для двухтрубной системы;
- Н-образные с регулируемым байпасом универсальные;
- одинарные узлы.
Автоматическая арматура для радиаторов
Радиаторные терморегуляторы служат в качестве регулирующего устройства. Основа прибора – термоголовка (термостатический элемент) и терморегулирующий клапан. Термоголовка состоит из температурного датчика, контроллера, привода исполнительного механизма.
Термоголовка устанавливается на терморегулирующий клапан и настраивается на нужную температуру. Элемент состоит из заполненного термочувствительной жидкостью сильфона, который воспринимает понижение температуры в комнате. За счет расширения элемента при увеличении температуры перемещается шток и нажимной цилиндр, они давят на золотник терморегулятора и уменьшают поток. В обратном порядке происходит повышение температуры.
Механическая арматура для радиаторов
К механической арматуре относятся все краны, клапаны и узлы, которыми управляют вручную.
Запорная арматура – шаровые краны

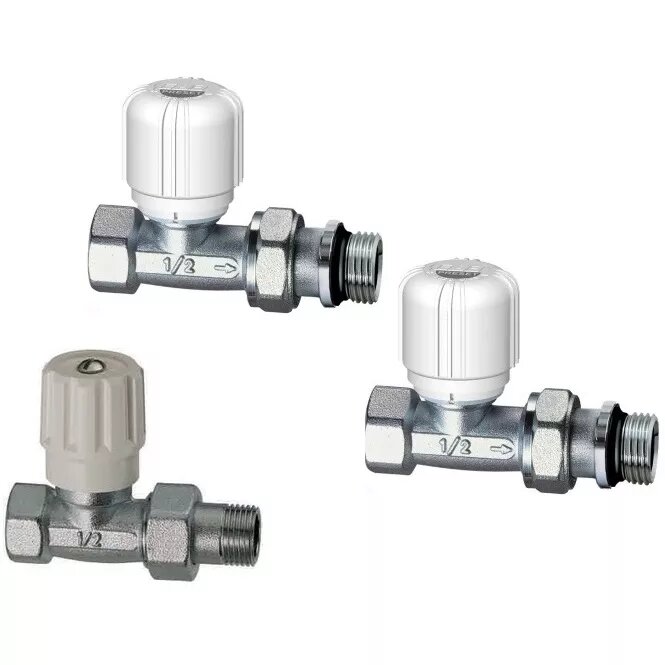

Вентили для терморегуляции

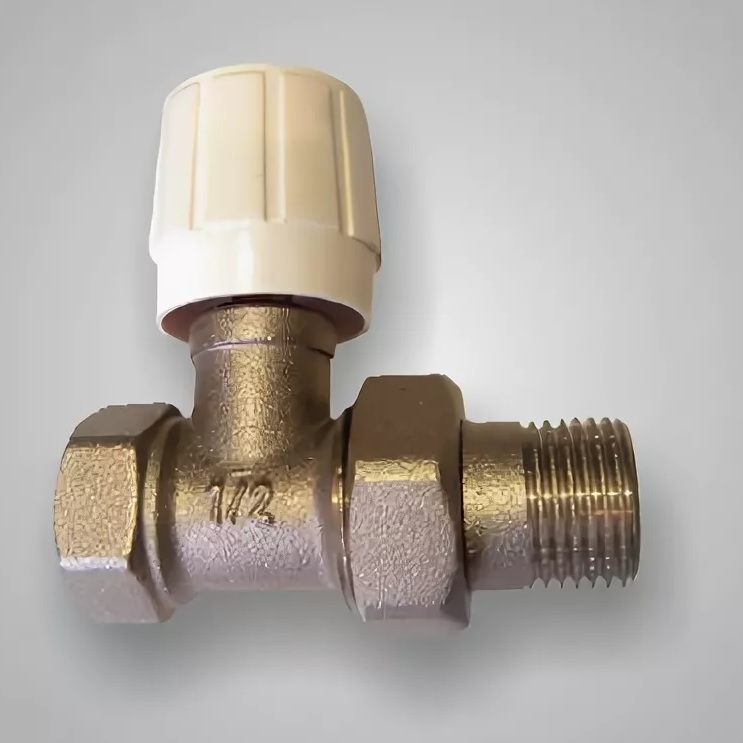

Ручной терморегулирующий вентиль типа SVRS. Этот элемент арматуры – альтернатива автоматическому терморегулятору. Используется, когда не хочется усложнять жизнь в квартире применением автоматики, которая требует дополнительного ухода.
Пригоден для двухтрубных и однотрубных систем отопления. Особенность – наличие неподъемного шпинделя. Это означает, что регулировка производится внутри рукоятки. Надежность обеспечена движением золотника по типу «металл в металл». Шток герметизирован тремя кольцевыми уплотнениями.
Ручной вентильный терморегулирующий клапан SVR. Рукоятка вращается вместе со штоком, который поднимается или опускается, закрывая клапан, представляющий собой золотник, тип которого называется «металл в металле» с отсутствием каких-либо прокладок. Герметичность штока обеспечена кольцевым уплотнением. Вентиль отключает радиатор от системы полностью.
Балансирующие вентили

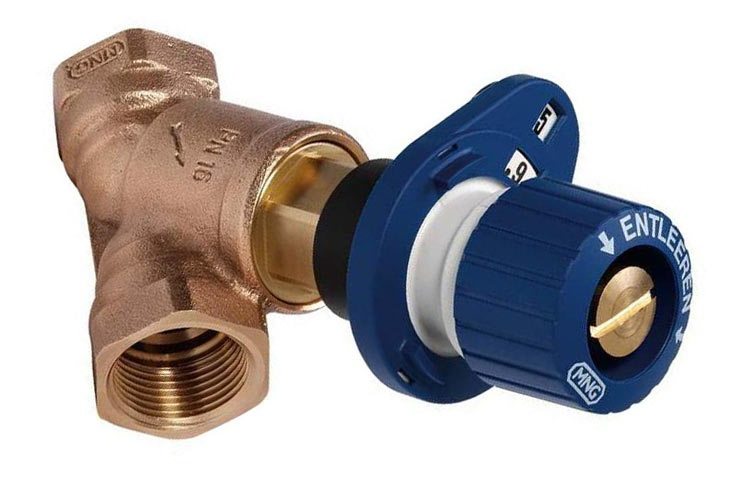

Запорно-балансировочный клапан для радиаторов типа SVL. Вентилем можно как перекрыть поступление теплоносителя в радиатор, так и использовать его для регулировки. Он нужен в случае, если в батарею врезан обычный ручной вентиль без балансирующих устройств.
Работает по принципу уплотнения золотника «металл в металл», но дополнительно применяется уплотнительная прокладка.
Краны для удаления воздуха
Это кран Маевского или автоматический элемент в конструкции радиатора. Краны на батарее для стравливания воздуха устанавливаются на заводе. Отдельно они продаются только для замены неисправного элемента или в случае создания индивидуального отопления самостоятельно.
Узлы нижнего подключения радиаторов
Эти элементы арматуры нужны, когда радиатор подключается правым нижним способом. Бывают Н-исполнения и одинарные. В конструкции устройств имеется встроенный внутрь шаровый запорный кран. С его торца выполнен специальный шлиц под короткую отвертку, монету или любой другой плоский предмет.
Для отключения радиатора от сети без его опорожнения предусмотрен Н-образный узел с шаровыми кранами. Ниже их расположена регулируемая перемычка, которая называется байпас, необходимая для однотрубной системы отопления.
Критерии выбора
Условие выбора зависят от типа отопительной системы, от конструктивных особенностей детали, материала и ее функциональности.
Влияние на выбор системы отопления: городская или индивидуальная
Централизованное или городское отопление требует соблюдения двух важных условий: надежности и ремонтопригодности.
Поэтому для радиаторов не рекомендуется применять краны в пластиковом корпусе.
Обращаем внимание на материал. Лучший вариант для центрального отопления – металлические краны из стойких к химическому воздействию сплавов: латуни или бронзы. Если это будет силумин, то кран быстро выйдет из строя.
Для справки: силумин намного легче, чем латунь.
Арматура должна быть обслуживаемой, то есть разборной, с трехчетвертной стандартной резьбой для соединения, так как вентильный кран с сальником может потребовать частой профилактики.
Для справки. Лучше всего выбирать кран без сальника с конусной проточкой, у него стандартные резьбы и можно поставить взаимозаменяемую конусную «американку».
На автономном отоплении допускается использовать любую арматуру. Это связано с тем, что в систему закачан теплоноситель с более щадящей средой. Давление 1,5 атм., что намного ниже, чем в городской отопительной системе.
Выбираем шаровый кран. В этом случае запорный элемент – шар также должен быть латунным. Проверить это легко магнитом. Для проверки штока можно попросить продавца открутить гайку на штоке и проверить его магнитом. Стальной материал не гарантирует долговечность, так как подвержен коррозии.
Обращаем внимание на наличие самоподтягивающей прокладку гайки. Если гайки нет, ревизию крану сделать невозможно.
Терморегулирующие клапаны типа SVRS и SVR выбираются для двухтрубной системы, руководствуясь диаметром патрубка радиатора, обычно – 15 мм.
Для однотрубной системы выбирают клапан диаметром 20 мм. обязательно должен быть байпас диаметром 15 мм, который устанавливается между подающей и обратной подводками радиатора.
Балансирующий вентиль типа SVL работает только в двухтрубной системе.
Н-образный узел угловой или прямой для нижнего подключения зависит от места расположения.
Правила монтажа
Одно из важных правил монтажа радиаторной арматуры: работать можно только рожковым ключом, применять газовый ключ категорически запрещено.
Важно. При выборе запорной арматуры обращаем внимание:
- на наличие стандартной резьбы: краны должны быть взаимозаменяемые;
- кран должен разбираться для ремонта;
- проток должен быть одинаковым с протоком в трубопроводе.
Термоголовка – монтаж производится в месте, где потоку окружающего воздуха ничего не мешает: ни защитные экраны, ни плотные шторы.
Настройка терморегулятора подробно описана в инструкциях.
Клапаны SVR и SVRS устанавливают на входе в радиатор. При этом смотрят, чтобы стрелка на его корпусе совпадала с направлением движения теплоносителя.
Балансировочный клапан SVL устанавливается в отверстие пробки радиатора со стороны выхода теплоносителя для отключения радиатора со стороны «обратки».
Настройка нижних Н-образных узлов заводская – полностью открыта.
