Крепеж для металлочерепицы: Крепеж металлочерепицы — кровельные саморезы купить выгодно в 1001krep

Содержание

Как Правильно Крепить Металлочерепицу | Dmitrov-Profil

dmitrov-profil.ru

подробнее

05-03-2021

05-03-2021

Крепление металлочерепицы: как правильно крепить металлочерепицу

dmitrov-profil.ru

Металлочерепица уверенно вытесняет другие кровельные материалы в строительстве домов малой этажности. Она легче и дешевле большинства аналогов, а установить её можно, не прибегая к посторонней помощи.

Как долго прослужит кровля из металлической черепицы, зависит от двух моментов: начального качества материала и качества монтажа. Если купить металлочерепицу можно, опираясь на расчеты проектировщика, то монтаж – ответственность подрядчика. Рассказываем, как правильно крепить металлочерепицу, чтобы она прослужила весь срок, установленный производителем.

Работы делятся на три этапа:

  • устройство основания;
  • укладка листов;
  • монтаж комплектующих.

Стандарты, СНиП и СП

Основной стандарт при проектировании крыши — СП 17. 13330.2017 (разработан на основе СНиП II-26-76*). Им пользуются проектировщики и архитекторы. Строители руководствуются другим документом – Правилами производства и приемки работ. Многие положения этих документов устарели, поэтому при  сооружении кровли приходится опираться на проект, чертежи, а также рекомендации производителя.

Основные моменты:

  • Металлическую черепицу устанавливают на скатах уклоном от 14%.
  • Обрешетку делают из досок/брусков шириной 10-15 см.
  • Расстояние от центра до центра соседних досок равно длине волны.
  • Все крепежные элементы с обязательной антикоррозионной защитой.

Важно! Для резки металлической черепицы нельзя применять абразивы. Они нагревают поверхность, образуются искры, которые могут повредить полимерный слой, ухудшив гидроизоляционные и антикоррозионные качества. Чтобы отрезать лишнее, используют ножницы по металлу, ножницы просечные или специальную насадку на дрель. Места срезов окрашивают, чтобы защитить от поверхностной коррозии. Сверлить металл лучше, снизив скорость вращения сверла до минимума.

Обрешетка

Перед тем, как крепить металлочерепицу, нужно подготовить основание. Им служит обрезная доска 25(30) х100(150) мм. Металлочерепица достаточно легкая (до 5 кг/м², в среднем 4 кг/м²), поэтому укрепления базы не требуется. Важно подготовить монтажную плоскость – толщина доски по всей поверхности ската должна быть одинаковой. Это обеспечит ровную укладку без деформаций и перекосов, а готовая кровля не будет «гулять» при ветре.

Есть два типа обрешетки под металлопрокат:

  • Разреженная (шаговая) с креплением досок на равном расстоянии (согласно шагу волны металлочерепицы). Она подходит для простых и многоскатных крыш с уклоном от 20% и позволяет заметно снизить расход пиломатериала.
  • Сплошная обрешетка используется в местах, где кровля примыкает к трубе или стене, вокруг мансардных окон, в местах излома скатов, там, где будут крепиться лестницы, снегозадержатели, кровельные ограждения. Доски укладывают на контрообрешетку не вплотную, а на расстоянии 2-3 см. Такое основание делают в местах с высокой нагрузкой.

Нельзя в целях экономии увеличивать интервал между досками обрешетки. Например, класть доски через волну. Это уменьшит площадь опоры и приведет к деформации металлочерепицы при высокой снеговой или ветровой нагрузке.

Важно! Обязательна обработка древесины антисептиками и антипиренами, которые защищают от гнили, жуков-древоточцев, грибка, предотвращают возгорание. Для крыши подходят составы с длительным сроком защиты, так как повторная пропитка по понятным причинам исключена.

Схема крепления

Нижняя часть кровли. Кровельный саморез 28 или 35 мм в каждую волну.

Скат – движение через ряд в шахматном порядке.

Торцевая планка – крепеж к высшим точкам. Шаг – 50-60 мм. Крепежные элементы до70 мм.

Коньковую планку протягивают через высшие точки . Расстояние между крепежами – до 70 см.

Карниз. Нижний край черепицы должен выступать на 50-70 мм. Чтобы он не деформировался, опорную рейку делают толще других (+10-15 мм). Саморезы  вкручивают в 60-70 мм от верха волны.

Точки крепления

Если саморезов мало, кровля будет «гулять», если много – возможна деформация материала. Мы рекомендуем придерживаться инструкции производителя.

Средние цифры выглядят так:

  • Листы – 6-8 саморезов на м².
  • Доборы – 3-5 саморезов на метр погонный.
  • Область торца, сложные элементы – фиксация на каждой доске обрешетки.

Саморезы вкручивают в центр доски обрешетки  или минимум в 2 см от ребра. Если установить их ближе к краю, доска может расколоться, что снизит надежность фиксации и приведет к «разбалтыванию» металлочерепицы.

Технология установки

  • На двускатной крыше начинают с нижнего/верхнего края торца, на шатровой – с торца самой высокой точки ската. Листы ровняют по карнизу, затем фиксируют по всей длине.
  • Нижние края черепицы могут выступать за границы крыши не более чем на 70 мм.
  • Каждый следующий элемент укладывают под волну предыдущего.
  • Карнизный край оставляют с выступом 50-70 мм.

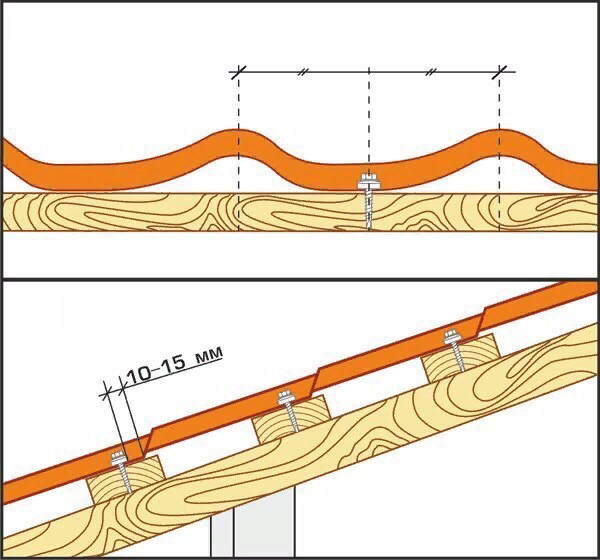

  • Саморезы вкручивают между гребнями на 10-15 мм ниже верха волны.
  • Металл должен плотно прилегать к основанию.

Крепление металлочерепицы саморезами

Черепицу крепят кровельными саморезами 4,8×28 (35) мм с уплотнительной резиновой или ЭПДМ шайбой. Головку винта подбирают в цвет профиля, чтобы сделать менее заметной. Саморез ввинчивают под углом 90 градусов, не допуская нарушения герметичности. Резиновая (ЭПДМ) прокладка должна плотно закрыть пространство между металлом и головкой.

Как прикручивать металлочерепицу на стыках

Стыковка проводится либо по волне, либо по рядам.

При соединении по волне соединительные крепежи устанавливают ниже линии штамповки в самой высокой точке сектора. Стыки соединяют перед фиксацией черепицы на обрешетке. Стандартный замок металлочерепицы – 150 мм.

Стыковка по рядам проводится по рейкам основания. Предварительное соединение профиля не требуется. Листы укладывают внахлест и фиксируют на обрешетке в два слоя.

При стыковке лист немного приподнимают, наклоняя и сдвигая снизу вверх, совмещают волны и вкручивают саморезы.

Три точки контроля качества
  • Металлочерепица: нет царапин, трещин, изгибов. Соблюдены размеры. Полимерное покрытие без повреждений. Срезы и торцы обработаны защитой от коррозии.
  • Обрешетка: точность геометрических размеров досок, расстояние между ними, усиленные конструкции в области стыковки с вертикальными элементами, конька, карнизов.
  • Плоскость: ровная поверхность без вмятин, кривизны, перекосов. Волны совпадают, линии стыковки не заметны. Плотное прилегание к основанию, нахлесты с разбегом не более 3 мм.

Ошибки в монтаже металлочерепицы
  • Не соблюден шаг обрешетки.
  • Недостаточно точек крепежа на кв.
    м.
  • Нет ветровых планок.
  • Саморез вкручивается в верхнюю часть волны.
  • Саморез вкручен слишком туго или слишком слабо. Слишком плотное прилегание приводит к деформации покрытия, слабое – к проникновению под прокладку самореза влаги.

Точное соблюдение технологии установки обеспечивает надежную эксплуатацию кровли в течение  10-20-30 лет.  Мы рекомендуем опираться на рекомендации производителей и руководствоваться главным принципом всех строительных работ: «Семь раз отмерь, один раз просверли».

05.03.2021 обновление: 05.03.2021 просмотров: 1046

Металлочерепица уверенно вытесняет другие кровельные материалы в строительстве домов малой этажности. Она легче и дешевле большинства аналогов, а установить её можно, не прибегая к посторонней помощи.

Как долго прослужит кровля из металлической черепицы, зависит от двух моментов: начального качества материала и качества монтажа. Если купить металлочерепицу можно, опираясь на расчеты проектировщика, то монтаж – ответственность подрядчика.

Рассказываем, как правильно крепить металлочерепицу, чтобы она прослужила весь срок, установленный производителем.

Работы делятся на три этапа:

  • устройство основания;
  • укладка листов;
  • монтаж комплектующих.

Стандарты, СНиП и СП

Основной стандарт при проектировании крыши — СП 17.13330.2017 (разработан на основе СНиП II-26-76*). Им пользуются проектировщики и архитекторы. Строители руководствуются другим документом – Правилами производства и приемки работ. Многие положения этих документов устарели, поэтому при  сооружении кровли приходится опираться на проект, чертежи, а также рекомендации производителя.

Основные моменты:

  • Металлическую черепицу устанавливают на скатах уклоном от 14%.
  • Обрешетку делают из досок/брусков шириной 10-15 см.
  • Расстояние от центра до центра соседних досок равно длине волны.
  • Все крепежные элементы с обязательной антикоррозионной защитой.

Важно! Для резки металлической черепицы нельзя применять абразивы. Они нагревают поверхность, образуются искры, которые могут повредить полимерный слой, ухудшив гидроизоляционные и антикоррозионные качества. Чтобы отрезать лишнее, используют ножницы по металлу, ножницы просечные или специальную насадку на дрель. Места срезов окрашивают, чтобы защитить от поверхностной коррозии. Сверлить металл лучше, снизив скорость вращения сверла до минимума.

Обрешетка

Перед тем, как крепить металлочерепицу, нужно подготовить основание. Им служит обрезная доска 25(30) х100(150) мм. Металлочерепица достаточно легкая (до 5 кг/м², в среднем 4 кг/м²), поэтому укрепления базы не требуется. Важно подготовить монтажную плоскость – толщина доски по всей поверхности ската должна быть одинаковой. Это обеспечит ровную укладку без деформаций и перекосов, а готовая кровля не будет «гулять» при ветре.

Есть два типа обрешетки под металлопрокат:

  • Разреженная (шаговая) с креплением досок на равном расстоянии (согласно шагу волны металлочерепицы). Она подходит для простых и многоскатных крыш с уклоном от 20% и позволяет заметно снизить расход пиломатериала.
  • Сплошная обрешетка используется в местах, где кровля примыкает к трубе или стене, вокруг мансардных окон, в местах излома скатов, там, где будут крепиться лестницы, снегозадержатели, кровельные ограждения. Доски укладывают на контрообрешетку не вплотную, а на расстоянии 2-3 см. Такое основание делают в местах с высокой нагрузкой.

Нельзя в целях экономии увеличивать интервал между досками обрешетки. Например, класть доски через волну. Это уменьшит площадь опоры и приведет к деформации металлочерепицы при высокой снеговой или ветровой нагрузке.

Важно! Обязательна обработка древесины антисептиками и антипиренами, которые защищают от гнили, жуков-древоточцев, грибка, предотвращают возгорание. Для крыши подходят составы с длительным сроком защиты, так как повторная пропитка по понятным причинам исключена.

Схема крепления

Нижняя часть кровли. Кровельный саморез 28 или 35 мм в каждую волну.

Скат – движение через ряд в шахматном порядке.

Торцевая планка – крепеж к высшим точкам. Шаг – 50-60 мм. Крепежные элементы до70 мм.

Коньковую планку протягивают через высшие точки . Расстояние между крепежами – до 70 см.

Карниз. Нижний край черепицы должен выступать на 50-70 мм. Чтобы он не деформировался, опорную рейку делают толще других (+10-15 мм). Саморезы  вкручивают в 60-70 мм от верха волны.

Точки крепления

Если саморезов мало, кровля будет «гулять», если много – возможна деформация материала. Мы рекомендуем придерживаться инструкции производителя.

Средние цифры выглядят так:

  • Листы – 6-8 саморезов на м².
  • Доборы – 3-5 саморезов на метр погонный.
  • Область торца, сложные элементы – фиксация на каждой доске обрешетки.

Саморезы вкручивают в центр доски обрешетки  или минимум в 2 см от ребра. Если установить их ближе к краю, доска может расколоться, что снизит надежность фиксации и приведет к «разбалтыванию» металлочерепицы.

Технология установки

  • На двускатной крыше начинают с нижнего/верхнего края торца, на шатровой – с торца самой высокой точки ската. Листы ровняют по карнизу, затем фиксируют по всей длине.
  • Нижние края черепицы могут выступать за границы крыши не более чем на 70 мм.
  • Каждый следующий элемент укладывают под волну предыдущего.
  • Карнизный край оставляют с выступом 50-70 мм.
  • Саморезы вкручивают между гребнями на 10-15 мм ниже верха волны.
  • Металл должен плотно прилегать к основанию.

Крепление металлочерепицы саморезами

Черепицу крепят кровельными саморезами 4,8×28 (35) мм с уплотнительной резиновой или ЭПДМ шайбой. Головку винта подбирают в цвет профиля, чтобы сделать менее заметной. Саморез ввинчивают под углом 90 градусов, не допуская нарушения герметичности. Резиновая (ЭПДМ) прокладка должна плотно закрыть пространство между металлом и головкой.

Как прикручивать металлочерепицу на стыках

Стыковка проводится либо по волне, либо по рядам.

При соединении по волне соединительные крепежи устанавливают ниже линии штамповки в самой высокой точке сектора. Стыки соединяют перед фиксацией черепицы на обрешетке. Стандартный замок металлочерепицы – 150 мм.

Стыковка по рядам проводится по рейкам основания. Предварительное соединение профиля не требуется. Листы укладывают внахлест и фиксируют на обрешетке в два слоя.

При стыковке лист немного приподнимают, наклоняя и сдвигая снизу вверх, совмещают волны и вкручивают саморезы.

Три точки контроля качества
  • Металлочерепица: нет царапин, трещин, изгибов. Соблюдены размеры. Полимерное покрытие без повреждений. Срезы и торцы обработаны защитой от коррозии.
  • Обрешетка: точность геометрических размеров досок, расстояние между ними, усиленные конструкции в области стыковки с вертикальными элементами, конька, карнизов.
  • Плоскость: ровная поверхность без вмятин, кривизны, перекосов. Волны совпадают, линии стыковки не заметны. Плотное прилегание к основанию, нахлесты с разбегом не более 3 мм.

Ошибки в монтаже металлочерепицы
  • Не соблюден шаг обрешетки.
  • Недостаточно точек крепежа на кв. м.
  • Нет ветровых планок.
  • Саморез вкручивается в верхнюю часть волны.
  • Саморез вкручен слишком туго или слишком слабо. Слишком плотное прилегание приводит к деформации покрытия, слабое – к проникновению под прокладку самореза влаги.

Точное соблюдение технологии установки обеспечивает надежную эксплуатацию кровли в течение  10-20-30 лет.  Мы рекомендуем опираться на рекомендации производителей и руководствоваться главным принципом всех строительных работ: «Семь раз отмерь, один раз просверли».

« назад к списку

Как крепить металлочерепицу: полезные советы и рекомендации

Металлочерепица – материал практичный, выглядит покрытие из этого материала привлекательно, и служит оно достаточно долго. Однако срок службы материала зависит не только от качества приобретенной металлочерепицы, но от того, насколько грамотно были проведены монтажные работы. Причем мелочей и несущественных моментов в процессе проведения кровельных работ практически нет, каждая операция должна быть проведена правильно. Рассмотрим, как крепить металлочерепицу на крыше, чтобы места крепления оставались герметичными, а само покрытие было надежно зафиксировано на обрешетке.

У начинающих кровельщиков всегда возникает масса вопросов по проведению работ с металлочерепицей. Сама по себе технология укладки металлочерепицы на кровлю достаточно простая, однако, нужно знать и выполнять требования технологии монтажа, чтобы кровельное покрытие не пришло в негодность уже после первой зимы.

В частности многие начинающие мастера интересуются, как правильно крепить металлочерепицу саморезами, чтобы покрытие было надежно зафиксировано на обрешетке? Рассмотрим этот вопрос подробнее.

Содержание

  1. Правила, которые нужно знать, приступая к работе с металлочерепицей
  2. Как правильно крепить листы металлочерепицы к обрешетке?
  3. Как состыковать два листа?
  4. Как закрепить листы по линии карниза?
  5. Как крепить материал на подходе к коньку?
  6. Оформление торцов кровли
  7. Какие саморезы следует использовать?
  8. Размеры саморезов

Правила, которые нужно знать, приступая к работе с металлочерепицей

Металлочерепица материал достаточно прочный, но при неправильной технологии монтажа или при неаккуратном обращении с ним, может быть повреждено защитное покрытие, а это приведет к быстрому разрушению материала. Вот основные правила работ:

  • Для выполнения кровельных работ нужно обзавестись обувью с мягкой и гибкой подошвой. При перемещении по покрытию, необходимо наступать в места, где находятся доски обрешетки и только в прогиб волны профиля материала.
  • Если возникает необходимость разрезать лист металлочерепицы, необходимо воспользоваться ножовкой, циркулярной пилой, электрическим лобзиком или ножницами для резки металлов. Одним словом, разрешается использовать любой инструмент, при работе которого не происходит разогрев и разрушение защитного покрытия материала.

Совет! После выполнения резки, рекомендуется закрасить срез специальной защитной краской. Эта же краска может быть использована, если в процессе эксплуатации на покрытии из металлочерепицы образуются сколы или царапины.

  • Для крепления металлочерепицы используется специальный вид метизов – кровельные самонарезающие винты. Закручивают их при помощи шуруповерта со специальной насадкой под граненую головку.
    Перед началом работ следует ограничить вращающий момент прибора, чтобы не допустить проворачивания саморезов и деформации эластичной прокладки, установленной под шляпкой винта. Проворачивание самореза приведет к тому, что крепление будет ослаблено, а деформация прокладки станет причиной нарушения герметичности покрытия.

Совет! Для работы на кровле рекомендуется приобрести шуруповерт с аккумуляторной батареей, так как, работать с прибором, запитанным от сети крайне неудобно.

  • В процессе работы мастеру нужно будет контролировать качество вкручивания каждого винта. Дело в том, что даже при установленном значении вращающего момента может случиться недокручивание. Например, если винт попадет в сучок доски обрешетки.
  • Очень важно, чтобы саморез вкручивался строго перпендикулярно кровельной поверхности, в противном случае, герметичность соединения будет нарушена.
  • Чтобы предварительно прикинуть, сколько потребуется саморезов, нужно знать общую площадь кровли.
    Как правило, на каждый квадратный метр принимают по 10 винтов.

Как правильно крепить листы металлочерепицы к обрешетке?

Металлочерепица укладывается на предварительно собранную обрешетку. Собирают эту конструкцию из досок одинакового размера и равным шагом расположения.

Совет! Шаг расположения элементов в обрешетке зависит от вида материала. Например, при укладке металлочерепицы с популярным профилем Монтеррей шаг должен составлять 35 см, а если выбран материал с профилем Макси, то шаг должен быть увеличен до 40 см.

Собранная обрешетка должна быть ровной и иметь плоскую поверхность без прогибов и выступов. Только первая доска конструкции, укладываемая вдоль карниза, должна быть более толстой, рекомендуется, чтобы она выступала над основной конструкцией на высоту профиля.

Расстояние между стартовой доской обрешетки и вторым элементом сокращают на 5 см по сравнению с основным шагом конструкции. Укладка вдоль карниза более толстой доски необходима для правильного формирования карнизного свеса покрытия.

В процессе крепления листов на обрешетке необходимо вкручивать винты на линии, которая расположена на 1-1,5 см ниже линии штамповки, проходящей между гребнями профиля. Если обрешетка была смонтирована правильно, то в прогибе волны металлочерепицы обязательно будет находиться доска. При этом сами крепления будут на готовом покрытии практически незаметны, так как головки саморезов будут находиться в тени гребня волны.

Как состыковать два листа?

Листы материала при укладке необходимо накладывать друг на друга, образуя нахлест. При укладке вертикальных рядов формируют нахлест «по волнам», при укладке горизонтальных рядов нахлест формируется «по ряду».

Для формирования идеального нахлеста, лист материала, кромка которого будет расположена сверху, немного приподнимают, и начинают укладывать на уже лежащий на обрешетке край второго листа, добиваясь точного совпадения профиля. Закрепляют листы короткими (длиной 20мм) саморезами, вкручивая их чуть ниже штамповочной линии на участке от гребня до наружной кромки уложенного сверху листа.

Как закрепить листы по линии карниза?

При укладке листов вдоль линии карниза, необходимо сформировать, так называемый, карнизный свес. Проще говоря, лист укладывается так, чтобы его поперечная кромка выступала на край обрешетки на 4-5 см. Это делают для того, чтобы вода, стекающая по кровельному покрытию, попадала сразу в водосточный желоб, минуя все деревянные конструкции обрешетки.

При креплении металлочерепицы вдоль карнизного свеса, саморезы вкручивают через одну волну.

Как крепить материал на подходе к коньку?

В верхней части обрешетка заканчивается коньковой опорной доской. Для того чтобы планка конька была идеально выведена на торцевую часть обрешетки, в качестве опорного элемента часто используется более толстая доска, как и на карнизном свесе.

На конек крыши устанавливают специальные элементы, которые могут иметь разную форму. Выбирать форму коньковых элементов необходимо с учетом конструкции крыши. Крепятся такие элементы к уже уложенной металлочерепице, саморезы длиной 70 мм, вкручивают в самые высокие части профиля.

Оформление торцов кровли

Чтобы защитить покрытие от ветровых нагрузок и задекорировать фронтонные торцы кровли, необходимо установить специальные планки. Для фиксации этих планок используются длинные саморезы.

Со стороны покрытия саморезы вкручивают в высшие точки профиля через одну волну. Со стороны торца устанавливают винты с шагом 50 см. Поскольку крепления на торцах кровли не будут ничем перекрываться, стоит заранее сделать разметку и располагать винты по одной линии и на равном расстоянии.

Какие саморезы следует использовать?

Чтобы крепления получились качественными, необходимо правильно выбрать саморезы. Винты для крепления металлочерепицы изготавливают из оцинкованной стали. Головка винта многогранная, окрашенная в цвет основного покрытия. Под головкой располагается шайба уплотнительная, изготовленная из эластичного материала.

Размеры саморезов

В процессе монтажа кровли потребуются следующие виды саморезов:

  • Для скрепления листов в местах нахлестов между собой используют винты размером 4,25 * 20 мм.
  • Для крепления покрытия к доскам обрешетки нужны метизы размером 4,28 * 28 или 4,28 * 35 мм.
  • Для установки коньковых и ветровых планок необходимы винты того же диаметра и длиной 50 и 70 мм.

Очень важно выбрать качественные винты, срок службы которых был бы сравним со сроком эксплуатации металлочерепицы, чтобы из-за некачественных креплений не пришлось через пару лет затевать ремонт кровли.

Итак, прежде чем браться за выполнение кровельных работ, следует узнать, как крепить металлочерепицу саморезами. Неправильно выполненные крепление, использование неподходящих или просто некачественных винтов может существенно сократить срок службы покрытия.

Кровельные винты для композитной черепицы
