Монтаж пластиковых панелей своими руками

В современном мире ремонта широко  распространено использование для отделки стен пластиковые панелей. И это не случайно:  материал очень легкий, довольно просто корректируется  до необходимого размера, компактный, а главное – монтаж панелей ПВХ  возможен  своими руками, в чем и состоит экономия для семейного бюджета. Монтаж пластиковых панелей не потребует от вас траты большого количества времени.

Монтаж пластиковых панелей — инструкция

Порядок работы

• Направляющие каркаса устанавливаются перпендикулярно направлению ПВХ-панелей.
• Расстояние между элементами обрешетки: на стене — 40-50 см, на потолке — 30-40 см.
• Для ровной установки пластиковых панелей и для формирования прямых конструкции используйте строительный уровень.
• Установите направляющие планки и углы (стартовые элементы): стартовая полоса (рис. 2), внутренний угол (рис. 3), внешний угол (рис. 4).
• К верхней планке потолочного каркаса необходимо крепить плинтус, если стеновые панели будут размещаться до самого потолка (рис. 1).
• Панели начинают набирать, вставляя их узкой монтажной полкой в паз стартовой полосы.
• Проверьте, что панель установлена ровно по отношению к монтажной поверхности с помощью уровня.

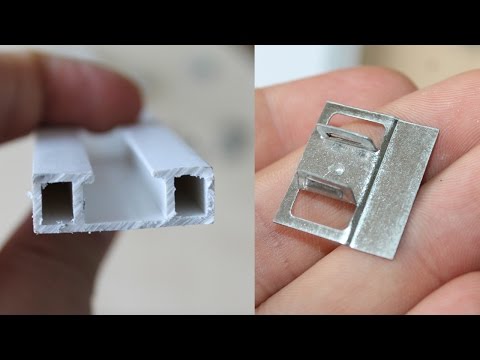

• Широкая монтажная полка панели (с внутренним пазом) крепится к конструкции любым удобным способом: гвоздями, саморезами, скобами.
• Следующую панель необходимо узкой монтажной полкой вставить в паз уже закрепленной панели. Контролируйте, чтобы не было зазоров между элементами. Закрепите.
• Установка последней полосы. Измерьте расстояние от предпоследней закрепленной полосы примерно до середины стартовой полосы и обрежьте последнею ПВХ-панель, согласно этого размера.
• Последняя панель сначала вставляется в стартовый элемент, а потом плотно задвигается в паз предыдущей панели.
• Когда необходимо использовать панели разного цвета, пользуйтесь соединительными элементами (рис. 7).
• В местах крепления навесного оборудования, мебели необходимо сначала установить прочные закладные для будущих навесов.
• По окончанию работ установите напольный плинтус к коробу конструкции (рис. 5).

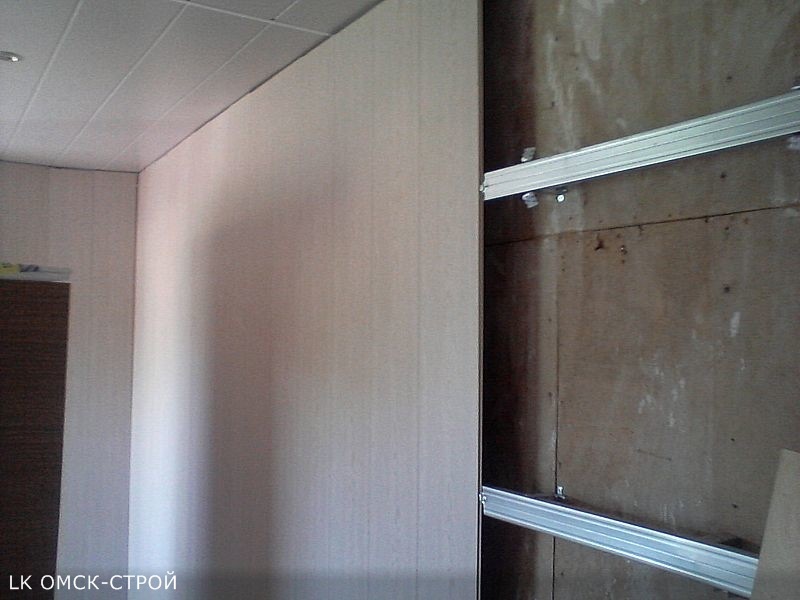

Крепление пластиковых панелей к стене

а) Крепление на винтыб) Крепление на скобыв) Приклеивание

• • Если стена ровная, а помещение сухое, можно приклеить ПВХ-панели на плоскость или закрепить с помощью саморезов, гвоздей, скоб.
• • Если она неровная, то необходимо устанавливать пластиковые элементы на обрешетку (каркас, короб).
• • При высокой влажности помещения (ванная комната, подвал), облицовочный материал монтируют на конструкцию из металлического профиля.

Крепление пластиковых панелей на потолку

а) Если потолок ровный, а помещение сухое, можно клеить ПВХ-панели на плоскость без обрешетки.

б) Если монтажная плоскость неровная, и помещение влажное то необходимо устанавливать пластиковые элементы на обрешетку (каркас, короб).

в) для дополнительной теплоизоляции достаточно опустить потолок на 10-15 см.

г) в панелях просто монтировать светильники, бра, выключатели.

Пластиковые панели хранят в полиэтиленовом рукаве или пленке, надежно закрепив, чтобы избежать перемещения панелей внутри упаковки. Для транспортировки и хранения торцы изделий защищают картонными вкладышами либо накладками. Панели с металлизированной пленкой упаковываются в картон по 16 шт. (по 4 шт.в целлофан).

Перевозить и хранить пластиковые панели из ПВХ допускается при температуре не более -20 С °. Запрещено: бросать и изгибать пачки ПФХ-панелей при погрузочно-разгрузочных, складских и производственных операциях.

Монтаж ПВХ панелей

01.10.2014



       Пластиковые панели позволяют скрыть многие дефекты стен. Их отличает широкий ассортимент, долговечность, стойкость к перепадам температур и простота монтажа.

       ПВХ-панели применяют для обшивки стен в ванной, прихожей и нежилых помещениях (офисы, дачи и пр.), внутреннюю и внешнюю стороны балкона. Для наружной отделки выбирают специальные панели, которые не меняют цвет под действием солнечных лучей.

       К достоинствам пластиковых панелей относятся: невысокая цена; отсутствие необходимости выполнять штукатурные и шпаклевочные работы; быстрый и легкий монтаж с минимумом отходов; возможность прокладки дополнительного звукоизолирующего слоя за панелями; возможность закрыть проводку и коммуникации на стенах без штробления; богатая палитра оттенков и рисунков; возможность покраски покрытия, нанесения фотопечати и наклеивания аппликаций для создания уникального интерьера; влагостойкость, облегчающая уход за покрытием; срок эксплуатации более 10 лет.

       Не рекомендуется обшивать пластиком стены в жилых помещениях, особенно кухни, спальни и детские. Со временем пластик может выделять неприятный химический запах, представляющий опасность для здоровья. Но, как уверяют специалисты, панели ПВХ высокого качества не содержат токсичных элементов и являются универсальным отделочным материалом. К недостаткам относится и уменьшение площади помещения из-за каркаса, который крепится к стене при монтаже пластиковых панелей.

       Монтаж пластиковых панелей может быть каркасным и бескаркасным. Каркасный способ используется в случае неровных стен, чтобы не тратить время на выравнивание поверхности.

       Для монтажа панелей каркасным способом вам понадобится: — ПВХ-панели — отделочные профили из пластика — лобзик, дрель, саморезы или дюбеля — степлер, скобы.

       До начала монтажа необходимо подготовить поверхность стен. Стены обрабатывают антисептическими средствами, чтобы избежать появления грибка, и просушивают. Перед грунтовкой стен с поверхности удаляют старый отделочный материал.

       Для крепления реек каркаса используют саморезы или дюбеля диаметром 6 мм. Их длина должна быть достаточной, чтобы проходить через рейку насквозь и фиксировать ее на стене. Рейки крепятся горизонтально. Чтобы панели надежно держались на стене, рейки располагают на расстоянии 50 см друг от друга. Рейка прокладывается и у основания потолка и пола, по всему периметру.

       Толщина реек — 2-2. 5 см. Для звуко- и теплоизоляции применяют более плотную рейку, для укладки под панель минеральной ваты или пенопласта.

        Каркас крепится при помощи строительного уровня. Чтобы обеспечить одинаковую величину уровня, под рейку можно подкладывать куски дерева. Необходимо контролировать уровень наклона каркасных реек, чтобы все они имели одинаковое расположение. В противном случае панель будет выступать со стены.

        Крепеж профиля к каркасу. Стартовый уголок с помощью реек крепится по углу степлером. По верху и низу крепятся отделочные профили. Работы проводят при положительной температуре, чтобы не повредить пластик.

        Заключительный этап — крепеж панелей. Панель обезают ножовкой илилобзиком, чтобы она вставала между верхним и нижним отделочным профилем. С левой стороны панель вставляется в стартовый уголок и крепится степлером к рейкам каркаса.

        Каждая панель вставляется в стартовый, верхний, нижний профиль. Последнюю панель подрезают до нужного размера по вертикали до финишного уголка и вставляют в стартовый уголок без крепления степлером. Такая сборка панелей производится на каждой стене.

        Панели должны быть надежно вставлены в замок друг друга. Швы между ними должны быть одинакового размера.

        Для обшивки стены, на которой расположена электропроводка, используют металлический рукав или специальный короб. Для перекрытия труб отопления ПВХ-панели не пригодны.

Бескаркасный монтаж осуществляется сразу на идеально гладкую и ровную поверхность, на бетонное основание, при помощи специального клея.

← Какой сайдинг подходит Вашему дому. Плюсы и минусы совмещенной кухни и гостиной →

Руководство по креплениям панелей

Главная // Крепежные компоненты // Руководство по крепежу панелей //

Ресурсы по продуктам

В современном производстве крепежи для панелей бывают самых разных форм, размеров и материалов. Они полезны в различных приложениях и отраслях:

• Автомобильная промышленность
• Аэрокосмическая промышленность и воздухоплавание
• Судостроение
• Электроника
• Оболочки для электрических кабелей
• Изготовление шкафов

Массивные заклепки с круглой головкой использовались веками, еще в бронзовом веке. Эти заклепки, часто используемые в строительстве кораблей и мостов, состоят из стержня с круглой головкой на одном конце. После нагрева до нужной температуры они помещаются в отверстия, соединяющие панели с каркасом. Открытый конец вала забивается молотком, чтобы сгладить его, создавая прочное и надежное крепление.

Интересный исторический факт: на мосту Золотые Ворота через залив Сан-Франциско в Калифорнии на каждую башню приходится примерно 600 000 заклепок.

К счастью, вам, вероятно, не понадобится столько заклепок для ваших инженерных проектов. И большую часть времени вы будете использовать застежки для панелей из нейлона, пластика или других синтетических материалов.

Рекомендации по крепежу панели

При выборе крепежа необходимо учитывать одно или несколько из следующих условий и требований:

• Материалы сопрягаемых поверхностей
• Толщина как панели, так и конструкции, к которой крепится
• Среда, в которой он будет находиться (влажная или влажная, кислая или едкая, высокая или низкая температура)
• Как часто, если вообще когда-либо, панель нужно будет снимать
• Требуемая прочность соединения, как на сдвиг, так и на растяжение
• И конечно эстетика или внешний вид застежки

Давайте рассмотрим несколько примеров.

Скрытые крепления панели доступа и быстродействующие крепления

Возможно, вы проектируете шкаф для размещения электронного оборудования, к которому не требуется немедленный доступ. Например, аудио/визуальные компоненты или компоненты безопасности. Вам нужен временный доступ, но вы все равно хотите скрыть их от обычного просмотра.

Как из эстетических соображений, так и из соображений конфиденциальности/безопасности, вы не хотите, чтобы застежки были видны. В этом случае лучшим вариантом могут стать скрытые крепления для панелей, также называемые скрытыми креплениями для панелей. Сборка из двух частей, штифт крепится к панели, а гнездо для него устанавливается на раме шкафа. Две части соединяются, используя сжатие, чтобы удерживать их вместе. Просто потяните наружу панель, чтобы освободить ее.

Эти скрытые крепления для панелей — лишь один из доступных вариантов, когда требуется или необходим доступ к внутренней части шкафа.



Другим вариантом крепления панели или крышки при сохранении легкого доступа являются застежки на четверть оборота. Это застежка также состоит из двух частей и может соединять одну фиксированную панель и съемную. Основание защелкивается на неподвижной поверхности, а винт со шлицем вставляется через съемную панель в основание застежки. Простым поворотом на четверть панели закрепляются или ослабляются для снятия.



Зажимы для крепления панелей

При проектировании деревянной мебели, такой как шкафы, вы можете легко включить другие материалы, такие как стеклянные или пластиковые панели. Фиксаторы дверных панелей упрощают установку, а также позволяют транспортировать хрупкие панели отдельно в более надежной упаковке.

Есть еще одна особенность фиксаторов дверных панелей шкафа, которая полезна как вам, так и вашему клиенту. Ваш покупатель может быть в восторге от общего дизайна шкафа, но не от встроенной панели. Используя фиксирующие зажимы для панелей шкафа вместо клея или других более прочных креплений, вы можете предоставить своему клиенту выбор из нескольких вариантов панели или даже индивидуальной панели.

Вернуться к заклепкам

Возможно, вы не строите мост или мощный пароход. Но ваш проект все еще может выиграть от использования заклепок. В эти дни у вас есть множество возможностей. Эти крепления имеют варианты как для постоянной, так и для съемной установки панели.

Для постоянного крепления к металлическим поверхностям часто используются глухие заклепки. Они называются «глухими», потому что для их установки не нужен доступ к обеим сторонам заклепки. Иногда их называют «выдвижными» заклепками, но на самом деле это торговая марка вытяжных заклепок.





Пластиковые шкворневые заклепки также являются глухими заклепками. Однако они проще в установке и являются съемными. Эти пластиковые или нейлоновые заклепки легко вставляются в монтажные отверстия, а большая круглая головка позволяет легко закрепить заклепку. Помимо простой установки, еще одним преимуществом их использования является то, что вы можете снять их, подняв головку и вытащив оправку.

Вот несколько других типов вдавливаемых заклепок, каждый из которых предназначен для легкого удаления.

Ребристая заклепка, как следует из названия, имеет ребра вниз по стержню заклепки. Ребра, также называемые конфигурациями елки, направлены назад к головке заклепки. При вдавливании они препятствуют легкому втягиванию заклепки. Они часто используются при установке автомобильных деталей, таких как дверные панели.



Заклепки состоят из двух отдельных частей, одна из которых входит в другую. Их часто используют в декоративных целях. Однако они могут прикрепить две панели друг к другу. Заклепка другого типа имеет стержень на одной части, поверх которого защелкивается другая головка. Если вам нужно соединить две панели вместе, это простой в использовании вариант.

Заклепка с зазубринами похожа на заклепку с рифлением, но заклепки крупнее. Также известные как сборочные зажимы, они надежно удерживают панели.

Распорная заклепка может быть съемной. Ввинчивающиеся заклепки имеют резьбовой стержень, который при ввинчивании расширяет стержень заклепки, чтобы закрепить панель. Когда необходимо снять панель, что часто требуется для корпусов оборудования безопасности, оправка вывинчивается, а заклепка снимается вместе с панелью.

Бывают ситуации, когда необходимо прикрепить к проектируемой панели декоративные элементы или даже другую панель. Тем не менее, ваша панель, вероятно, слишком тонкая, чтобы нарезать резьбу и метчик, чтобы в нее можно было вкрутить винт или машинный болт.

Решение состоит в том, чтобы установить крепления для краевых панелей на край или края панели из листового металла. Для использования этих оригинальных застежек в боковой части панели вырезается прорезь, соответствующая ширине и глубине застежки.

Пазы в застежке позиционируют ее в прорези панели. Затем застежка скручивается, чтобы закрепить ее. Резьбовая вставка теперь принимает винт с машинной резьбой.

Очевидно, что существует множество полезных вариантов крепления панелей к шкафам, корпусам и даже друг к другу.

Загрузите бесплатные CAD и попробуйте их перед покупкой

Бесплатные CAD доступны для большинства решений, которые вы можете скачать. Вы также можете запросить бесплатные образцы, чтобы убедиться, что вы выбрали именно то, что вам нужно. Если вы не совсем уверены, какое решение лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Какими бы ни были ваши требования, вы можете рассчитывать на быструю отправку. Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вопросы?

Напишите нам по адресу [email protected] или свяжитесь с одним из наших экспертов для получения дополнительной информации об идеальном решении для вашей области применения 800-847-0486 .
