Как установить и спрятать гофру от вытяжки на кухне

Вытяжка представляет собой наиболее важный элемент современной кухни. Она позволяет очищать воздух от продуктов сгорания, возникающих при готовке. Для создания вентиляционного канала часто используют гофрированные трубы. Их применение обусловлено простотой создания маршрута и соединения элементов конструкции. Чтобы разобраться, как установить и спрятать гофру от вытяжки на кухне, стоит рассмотреть несколько способов. Многообразие вариантов позволяет выбирать такой воздуховод для кухонь с различным интерьером.

Содержание статьи

• 1 Выбор оптимального диаметра канала
• 2 Как установить гофру на вытяжку и проложить вентиляционный канал?
• 3 Как спрятать гофру от вытяжки?
  • 3.1 Короб из гипсокартона
  • 3.2 Отделка пластиком
  • 3.3 Маскировка за накладкой
  • 3.4 Прокладка канала через мебель
• 4 Фото удачно установленных воздуховодов в интерьере кухни

Выбор оптимального диаметра канала

Диаметр гофрированной трубы подбирают в соответствии с рекомендациями, имеющимися в инструкции к приобретенной вытяжке.

При выборе вариантов труб с большим или маленьким сечением, оборудование не будет выполнять свои функции в полной мере. Поэтому перед походом в магазин необходимо ознакомиться с характеристиками вытяжки.

Стандартные размеры гофры для вытяжки:

• 100 мм;
• 120 мм;
• 125 мм;
• 150 мм.

Другие диаметры вытяжных каналов встречаются намного реже. Чаще всего используются трубы 100 и 120 мм. Лучше, если диаметры выходного патрубка вытяжки, гофрированной трубы канала и вентиляционной шахты будут совпадать.

При невозможности подобрать изделие с подходящим диаметром можно выбрать канал, имеющий большее сечение. Его соединяют с остальными элементами системы специальным переходником. Выбор трубы с большим диаметром позволит избавиться от лишнего шума при работе вытяжки.

Важно! При меньшем диаметре вентилятор станет работать в повышенном режиме производительности, что чревато быстрым износом оборудования.

Как установить гофру на вытяжку и проложить вентиляционный канал?

Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

• хомуты;
• герметик на силиконовой основе;
• переходники с квадратного на круглый;
• алюминиевая лента;
• решетка с обратным клапаном.

Переходник требуется при выборе вытяжки с прямоугольным патрубком. Все элементы лучше приобретать вместе с гофрой. Это позволит не ошибиться с количеством запасных деталей.

Для соединения нескольких гибких труб используют алюминиевый скотч. Если аккуратно наклеить его на поверхность изделий, металлический воздуховод окажется эффективным.

Чтобы правильно установить гофру на кухонную вытяжку, следуют такому порядку работ:

• Гофру растягивают на всю длину. Один ее конец фиксируют к выходному патрубку вытяжного оборудования. Крепление осуществляют герметиком и металлическим патрубком. Герметизирующий состав наносят только на очищенную и высушенную поверхность, иначе стыки будут закрыты неплотно.
• Через каждый метр по вертикали или 1,5 м по горизонтали устанавливают дополнительные хомуты, обеспечивающие правильную фиксацию вентканала. Если до отверстия в стене не больше 0,8 м, хомуты не устанавливают.
• Острые углы в воздуховоде делать не следует — они снижают эффективность вытяжки на 10%. При длине вентиляции более 3 м подбирают вытяжку большей мощности.
• После установки дополнительных хомутов следует соединить гофрированную трубу с вентиляционным отверстием, поместив ее второй конец в патрубок вентиляционной шахты или решетки. Канал фиксируют хомутом. Стыки с трубой обрабатывают герметиком.

После установки вытяжки делают проверку ее работоспособности. Для этого к включенной системе подставляют лист бумаги. Если он втягивается, установка проведена правильно.

Как спрятать гофру от вытяжки?

Гофра, закрепленная на стене или уложенная на кухонную мебель, может испортить вид интерьера. Поэтому ее маскируют разными способами.

Короб из гипсокартона

Одним из надежных способов маскировки гофры является зашивание трубы в короб из гипсокартона.

Сначала по размерам трубы делают каркас, а затем зашивают его отделочным материалом и проводят финишные работы.

Работы по маскировке гофры в гипсокартонный короб проводят в такой последовательности:

• Выполняют разметку, по которой будут установлены металлические профили на потолок и стену. От концов каждого профиля проводят перпендикулярные линии. Они соединяются в точках, где будет размещен третий профиль.
• Просверливают отверстия для саморезов. Их выполняют через профиль.
• В отверстия фиксируют дюбеля.
• Закрепляют профили.
• Углы, расположенные у вытяжки, оснащают металлическим уголком.
• Все профили скрепляют друг с другом поперечными элементами.
• На металлический каркас фиксируют гипсокартонные листы.

Затем проводят декоративную отделку короба. Внешний стык панелей декорируют пластиковым уголком.

Отделка пластиком

Часто гофру маскируют за пластиковыми панелями. Они практичны и в сочетании с пластиковым потолком выглядят эстетично. Работы аналогичны предыдущим, только вместо гипсокартонных листов применяются пластиковые панели. Можно подобрать их цвет в соответствии с дизайном кухни.

Маскировка за накладкой

Если гофра будет скрыта в потолке, для маскировки ее участка до вытяжки используют декоративную накладку.

Этот элемент обычно продают в комплекте с вытяжным оборудованием.

Изделие представляет собой канал с квадратным сечением и тремя стенками.

Прокладка канала через мебель

Чтобы проложить гофру через мебель, нужна подготовка. Для работ понадобится:

• электролобзик;
• болгарка;
• ножовка по металлу;
• плоскогубцы;
• монтажная пена;
• наждачка;
• рулетка;
• молоток;
• дрель;
• уровень.

Сперва делают обратный клапан-хлопушку, препятствующий попаданию воздуха из трубы вентиляции в помещение. Выполняют его из тонкостенного алюминия или оцинковки.

Его располагают на шкафу. Впоследствии ее крепят к мебели на монтажный клей.

После примерки хлопушки на шкафу размечают отверстие. Затем необходимо очертить и бока короба обратного клапана.

Последовательность работ со шкафом:

• Элемент мебели снимают со стены.
• В нижней доске вырезают отверстие для вытяжки. Для этого размечают прямоугольник по обрамлению вытяжки и делают отверстие для пилы лобзика. Аккуратно вырезают нужное отверстие.
• Убирают полки и проделывают в них отверстия для воздуховода. В верхней доске создают отверстие для хлопушки, оставив припуск с каждой стороны по 3 мм.

Затем в уложенный на заднюю стенку шкаф вставляют гофру. Верхний край трубы необходимо сформировать в квадрат под отверстие в верхней доске. Затем просовывают гофр в дырку и надрезают углы на 2 см, чтобы загнуть края в стороны.

Шкаф с гофром можно устанавливать на место. Отогнутые полоски гофра и дерева шкафа на углах неразрывной линией смазывают силиконом.

В вентиляционное окно вставляют короб с хлопушкой.

Излишки силикона убирают тряпкой, смоченной в уксусе.

Осталось установить вытяжку:

• В вырез нижней доски шкафа вставляют оборудование.
• Гофр отжимают патрубком вверх, не одевая.
• Фиксируют вытяжку к шкафу шурупами.
• Надевают гофр на патрубок и крепят его хомутом. Главное — не герметизировать это соединение, поскольку его придется чистить.

Важно заранее продумать расположение розетки и проведение электропроводки для вытяжки. Особое внимание уделяется заземлению. Нельзя заземляться через газовые трубы или водопровод.

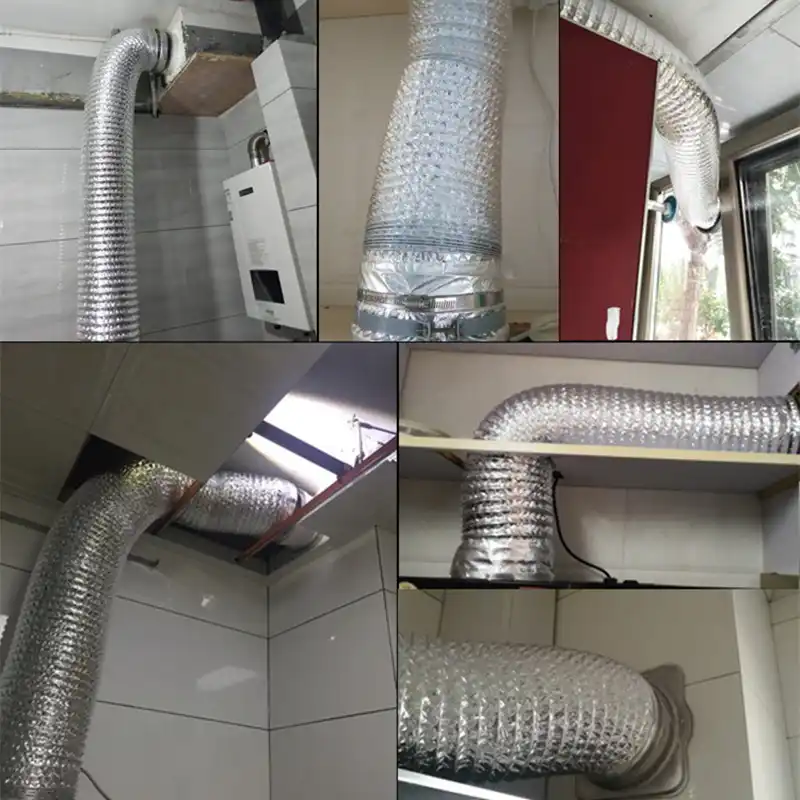

Фото удачно установленных воздуховодов в интерьере кухни

Незаметные воздуховоды для вытяжки из гофра практичны и долговечны. Их обычно скрывают за декоративной отделкой, как на фото ниже.

Красиво проложить вентиляцию из гофрированной трубы можно с использованием доступных материалов. Перед работой определяют маршрут прокладки канала и способ его маскировки. Для эффективной работы системы важно правильно подобрать диаметр труб для воздуховода.

Мар 29, 2018ventsyst

Установка и подключение кухонной вытяжки

Содержание

1. Как повесить вытяжку над плитой
2. Этапы монтажа
3. Крепление к стене навесной или купольной модели
4. Установка встроенной вытяжки в шкаф
5. Как подключить вытяжку к электричеству
6. Воздуховод для кухонной вытяжки
7. Размеры воздуховодов для вытяжек
8. Как крепить гофру к вытяжке и вентиляции
9. Как крепить воздуховод к стенам
10. Куда и как выводить воздуховод
11. Как вывести на улицу
12. Чтобы вытяжка не мешала естественной вентиляции в кухне

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления.  Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Патент США на пристегивающийся колпак для дымохода Патент (Патент № 4,543,754, выданный 1 октября 1985 г.)

Настоящее изобретение относится к дымоходному колпаку и, в частности, к колпаку, который можно закрепить на внутренней части дымохода или дымохода без необходимость крепежных элементов.

Существенным недостатком обычных колпаков для дымохода является то, что они, как правило, требуют крепежных элементов для крепления к дымоходу. Такие элементы крепления со временем ржавеют или приходят в негодность от непогоды и жары в дымоходе. Кроме того, еще одним недостатком является то, что колпак не регулируется по высоте относительно дымохода, чтобы приспособиться к различным типам сжигания топлива.

Задачей изобретения является создание нового пристегивающегося колпака для дымохода, который преодолевает вышеупомянутые трудности.

Более конкретной целью изобретения является создание нового пристегивающегося колпака дымохода, который можно легко и быстро монтировать или снимать с дымохода без необходимости использования крепежных элементов.

Другой целью изобретения является создание усовершенствованной конструкции колпака дымохода, которая позволяет легко регулировать расстояние между колпаком и верхом дымохода или его облицовки.

Другие задачи и преимущества изобретения станут более очевидными при изучении следующего описания с прилагаемыми чертежами, на которых:

РИС. 1 представляет собой вид сбоку одного из вариантов пристегивающегося колпака дымохода в соответствии с настоящим изобретением;

РИС. 2 представляет собой вид сбоку фиг. 1;

РИС. 1а представляет собой вид сбоку конструкции, показанной на фиг. 1 при сжатии и установке в дымоход или вкладыш.

РИС. 3 — еще одна модификация круглого троса с установленным на его части гофрированным кожухом;

РИС. 3а представляет собой дополнительную модификацию фиг. 1 при сжатии и установке в дымоход или вкладыш, демонстрирующий U-образную пружину из металла или троса с гофрированным кожухом, прикрепленным к ее концам с помощью проволочных застежек;

РИС. 4 представляет собой вид сбоку узла колпака, показанного на фиг. 3;

РИС. 5 показана еще одна модификация, включающая перевернутую U-образную пружину с гофрированным кожухом, прикрепленным к ее центральной части;

РИС. 5а представляет собой вид сбоку узла колпака, показанного на фиг. 5;

РИС. 6 — еще одна модификация, показывающая круглую пружину или трос, к которому приварен или припаян гофрированный кожух;

РИС. 7 — еще одна модификация после сжатия для установки в дымоход или вкладыш, показывающая петлю овальной формы с гофрированным колпаком, прикрепленным к ней с помощью съемных крепежных средств;

РИС. 8 показана еще одна модификация, аналогичная фиг. 7, при поддержке внутри дымохода; и

РИС. 9 показана модификация фиг. 7 и иллюстрирующий сборку колпака 2, опирающуюся на облицовку дымохода.

Обращаясь более конкретно к фиг. 1 цифрой 1 обозначен участок кольца из пружинной стали или служебного троса, к концам которого прикреплен гофрированный лист из неагрессивного металла или другого подходящего материала. Концы приварены, припаяны или иным образом прикреплены к концевым частям пружины 1. Как будет отмечено на фиг. 2 используется пара пружин, например 1, но следует понимать, что единственная пружина 1, прикрепленная к центральной части капота, такая как модификация, показанная на фиг. 5а, можно использовать вместо него.

РИС. 1а показана U-образная пружина или трос после сжатия для установки в дымоход или вкладыш, к концам которого посредством сварки или пайки прикреплен гофрированный кожух 2а.

РИС. 3 показана кольцеобразная пружина 1b, которая может быть изготовлена ​​либо из пружинного металла, либо из куска служебного кабеля, концы которого вставлены в плотно прилегающую к нему втулку 4, и которая может быть приварена или припаяна к кабелю, по крайней мере, в центральных частях. Гофрированный кожух 3а крепится к верхней трети пружины 1б с помощью крепежных элементов из проволоки 3б и указанной сварки и пайки.

РИС. 3а показана структура, почти идентичная фиг. 1а, но в котором вместо сварки или пайки предусмотрены съемные крепежные элементы 3а. Однако либо двойная пружина, как показано на фиг. 2, или вместо нее можно использовать одну пружину, как показано на фиг. 5а, в модификации фиг. 1, фиг. 3, фиг. 6 и фиг. 7.

РИС. 5 показана еще одна модификация, заключающаяся в перевернутой U-образной пружине 1с, на центральной части которой закреплен гофрированный кожух 2с с помощью сварки, пайки или проволочных креплений 3а, тогда как концевые части могут удерживаться только съемными проволочными креплениями. Может быть один провод 1с, как показано на фиг. 5а, или двойной провод, как показано на фиг. 2.

РИС. 6 показана еще одна модификация, включающая проволочный обруч 1d из металлического или служебного кабеля, к которому в точках 5d приварен или припаян гофрированный кожух 2d.

РИС. 7 показана модификация фиг. 6, после сжатия для установки в дымоход или вкладыш, содержащий пружину 1d овальной формы из металла или служебного троса, к которой с помощью коррозионностойких крепежных элементов 5d прикреплен кожух 2d.

РИС. 8 показана структура, такая как на фиг. 6 после сжатия, чтобы поместиться в дымоход, и иллюстрирующий, как концы колпака поддерживаются непосредственно сверху дымохода.

РИС. 9 показана модификация, аналогичная фиг. 7, в котором концы колпака опираются непосредственно на облицовку дымохода 6. Когда желательно обеспечить меньший зазор между кожухом и облицовкой дымохода, концевые застежки снимаются для сжигания газа вместо сжигания угля или дров.

Пружина выполняет двойную функцию, выступая в качестве рамы для колпака и в качестве средства крепления, защелкиваясь на внутренней стороне дымохода или его вкладыша. Кроме того, сборка пружины и кожуха дешевле, чем обычные конструкции кожуха.

Таким образом, будет видно, что я предоставил вытяжку для дымохода, которую можно легко и быстро надеть на внутреннюю поверхность дымохода или облицовки дымохода и которую можно легко отрегулировать по высоте относительно верха дымохода.

Хотя я проиллюстрировал и описал несколько вариантов осуществления моего изобретения, следует понимать, что они даны только в качестве иллюстрации и что в моем изобретении могут быть предусмотрены различные изменения и модификации в объеме следующей формулы изобретения:

Как установить вытяжку на газовую плиту?

• Основные правила установки
• На какой высоте над плитой должна быть установлена ​​вытяжка?
• Рекомендации по установке колпака
• Особенности подключения новой вытяжки:
• Схема установки вытяжки без подключения к вентиляции
• Сток-видео

Многие домовладельцы вызывают специалистов по вытяжке на кухню, услуги которых сегодня стоят дорого. Конечно, можно купить бытовую технику по акции и получить бесплатную установку в подарок, но везет не многим. Стоит отметить, что процедура установки вытяжки не так сложна, как думает большинство покупателей. В этой статье мы подробно рассмотрим, как установить вытяжку над газовой плитой самостоятельно на примере нескольких видов приборов.

к оглавлению ↑

Основные правила установки

Неважно, какой тип вытяжки для кухни вы купили, ведь существуют правила, согласно которым размещение, крепление, подключение прибора к сети и вентиляции должно быть выполненный. Поэтому в первую очередь внимательно прочитайте инструкцию по эксплуатации, которая обязательно прилагается к изделию. Как правило, в них перечислены основные правила установки и подключения того или иного вида вытяжки.

Монтаж колпака над газовой плитой осуществляется в соответствии со следующими общими указаниями:

1. Предварительно проложить проводку, установить розетку на расстоянии не более 90 см от места установки прибора. Также необходим заземляющий контакт.
2. В дополнение к вытяжке необходимо приобрести воздуховод, диаметр которого совпадает с выходным размером насадок продукта. Уменьшать его не рекомендуется, иначе снизится производительность вентилятора.
3. В процессе установки вытяжки необходимо соблюдать четкое совпадение ее оси с печкой.
4. Установка устройства осуществляется только после завершения монтажа всех шкафов.
5. Установить гофрированный воздуховод можно только в том случае, если расстояние от вытяжного патрубка до прибора не более одного метра.
6. Рекомендуется подключать устройство к вытяжной шахте с помощью вентиляционной решетки со специальной посадочной трубой. Эта деталь играет важнейшую роль, так как обеспечивает функционирование естественной вентиляции во время отключения вытяжки. Глухой переходник — наоборот, усложняет его работу, воздуху приходится преодолевать многочисленные фильтры прибора.

Важно! Монтаж с гофрированными трубами проще, потому что с ними удобно работать, но они обладают высоким аэродинамическим сопротивлением. В связи с этим длина воздуховода не должна превышать одного метра.

к оглавлению ↑

На какой высоте над плитой должна быть установлена ​​вытяжка?

Высота вытяжки над газовой плитой – важнейший параметр, которым не рекомендуется пренебрегать:

• Если вытяжка установлена ​​слишком низко, это создаст массу проблем, хотя работать будет эффективно.
• Если установить высоко, то создается максимальный комфорт при приготовлении пищи. Но при этом большая часть выделяющихся при готовке испарений просто не попадет под вытяжку, то есть начнет распространяться по кухне.

Иногда на это вынуждают внутренние условия, поэтому в этом случае нужно покупать технику с максимальной производительностью.

Важно! По установленным нормам высота вытяжного устройства над газовой плитой должна быть не менее 65 см. Естественно, выдерживать именно такую ​​дистанцию ​​сложно. Поэтому:

• В большинстве случаев встраиваемая техника размещается на высоте от 65 до 75 см от варочной панели.
• Электроприборы менее привередливы, так как не выделяют продукты горения. Их можно разместить на высоте до 47 см.

к оглавлению ↑

Рекомендации по установке вытяжки

Все кухонные устройства, предназначенные для удаления воздуха, по способу установки делятся на следующие разновидности:

• Встраиваемые.
• Подвесной.

Важно! Легче монтировать подвесные вытяжки, в состав которых входят островные и каминные приборы. Отличаются они только местом крепления – потолок или стена.

Общие рекомендации по установке устройства на стену следующие:

1. Когда место уже определено, соответствует параметрам изделия, можно приступать к работе. В первую очередь снимаются жироулавливающие фильтры и подвесная панель, затем она прикладывается на заранее подготовленное место.
2. Корпус выравнивается по уровню, ведь очень важно, чтобы вытяжка висела ровно относительно шкафов, стен и другой кухонной мебели.
3. Затем карандашом отмечаются места для будущих отверстий. Изделие убирается в сторону, в обозначенных точках делаются отверстия и вставляются пластиковые дюбели.
4. Вытяжка подвешивается и крепится к вентиляции.

Важно! Монтаж можно производить как вдвоем, так и в одиночку. В этом случае необходимо приготовить рулетку, чтобы все тщательно разметить и измерить. Каминные и наклонные вытяжки требуют дополнительных действий по подгонке и креплению декоративного кожуха. Встраиваемые устройства в некоторой степени проще в установке, ведь вам не придется регулировать их по высоте, ведь установка происходит прямо в шкафу.

к оглавлению ↑

Особенности подключения новой вытяжки:

• Подключить вытяжку к электрической сети несложно, сама процедура заключается в монтаже розетки в наиболее удобном месте. Очень важно, чтобы провода не свисали над плиткой, не портили внешний вид кухни.
• Подключить вытяжку к вентиляции уже сложнее. Самый простой вариант – установить решетку с патрубком, который монтируется прямо в отверстие вентиляционного канала. При этом на патрубки надевается гофра, затем фиксируется струбцинами. Все стыки важно для герметичности обмотать самоклеящейся фольгой.
• Перед установкой пластикового воздуховода обязательно измерьте расстояние, начертите схему и приобретите все необходимые элементы – тройники, отводы, прямые участки.

Важно! Собрать устройство по этой схеме несложно, главное прочно вставить все детали друг в друга. Использовать этот способ можно для накладных и встроенных вытяжек, главное, чтобы шахта находилась в стороне от места установки.

Если необходимо установить глухой переходник, то такую ​​схему можно реализовать с помощью обратного клапана. Для этого достаточно приобрести сам вентиль и тройник, после чего монтировать по схеме.

к оглавлению ↑

Схема установки вытяжки без подключения к вентиляции

Как установить вытяжку над газовой плитой? Монтаж устройств такого типа значительно облегчается отсутствием воздуховода, который подключается к общей вентиляционной системе. Здесь основное внимание уделяется фильтрации грязного воздуха, который очищается и возвращается на кухню. То есть его не выбрасывают.

Важно! Такие вытяжки можно установить в любом месте квартиры или частного дома, прикрепив к стенам или потолку.

Схема установки достаточно проста, здесь большую роль играет способ крепления. Рекомендации по установке вытяжки на стену мы уже описали выше. Их подвешивают к потолку с помощью специальных декоративных штифтов с необходимым количеством кронштейнов:

1. Первым делом определяем место подвеса.
2. Все расстояния тщательно вымерены, контур корпуса изделия нанесен прямо на потолок.
3. С помощью отвеса проверяется соосность пластины с корпусом.
4. Затем само устройство крепится и подключается к сети.

к оглавлению ↑

Видеоматериал

Как видите, ничего сложного в установке кухонной вытяжки любого типа нет, так что смело беритесь за дело самостоятельно. Соблюдайте эти правила и рекомендации, чтобы не возникло проблем с планировкой, выполнением необходимых замеров и самой установкой.
