Установка карнизной и торцевой планки для металлочерепицы

Металлическая черепица уже продолжительное время держит главенство в области материалов для кровли у нас. Одними из главных компонентов любой кровли из данного материала считаются следующие планки для металлической черепицы:

  • ветровая планка для металлической черепицы;
  • планка для карниза для металлической черепицы;
  • коньковая планка;
  • планка примыкания.

При устройстве кровель с использованием металлической черепицы, планка примыкания вместе с карнизной, коньковой и торцевой играет достаточно ощутимую роль. Не обращая внимания на небольшую роль этих предметов в общем объеме закупаемых материалов, они несут крайне важную роль, отвечающую за долгую и хорошую эксплуатацию всей крыши.

Класификация и предназначение планок для металлической черепицы

Планки карнизов для металлической черепицы и ветровые планки для металлической черепицы делают из материалов, подобных основному кровельному покрытию. Важным конструктивным компонентом у них работает сталь оцинкованная толщиной 0.4-0,5 мм, с защитным покрытием на основе полимеров.

Обязанности, какие исполняют планки для металлической черепицы, выражаются в следующем:

  • Планка для карниза сделана в виде продолговатого компонента, какой имеет технологию изготовления, подобную основному материалу для кровли. Главной функцией карнизной планки считается защита лобовой карнизной дощечки от попадания влажности при богатых погодных осадках. Как правило, планка для карниза оберегает от проникновения влажности пространство под кровлей.

  • Торцевая планка также имеет похожую технологию изготовления с листами металлической черепицы и подлежит креплению на торцах скатов, работает для защиты обрешетки от попадания влажности и нивелирует ветровую нагрузку. Из-за этого данный предмет порой называют ветровой планкой.

  • Коньковая планка может принимать очень много форм и работает для защиты пространства под кровлей от проникновения осадков атмосферы на месте схождения скатов.

  • Планка примыкания – это многофункциональный компонент, какой имеет декоративные и функции защиты.

Крепление карнизной планки

Планка для карниза закрепляется к примыканиям крыши так.:

  1. Сперва делают монтаж лобовой дощечки, какая закрепляется к торцам системы стропил с помощью оцинкованных гвоздей. В виде замены порой используют карнизную дощечку, какая имеет крепление в специализированных пазах на стропильной конструкции.
  2. Дальнейшим шагом будет подшивка при помощи шпунтованной дощечки или профлиста. К стенке дома скрепляют опорный брусок, он будет выступать второй опорой для подшивки свеса карниза.
  3. Конкретно перед монтажными работами карнизной планки исполняют установку кронштейнов для системы водостока. Они имеют крепление, как на карнизной дощечке, так и на стропильных ногах.
  4. Потом приступают к монтажу карнизной планки, которая ставится перед настилом крыши листочками металлической черепицы. Установку планки выполняют сверху водосточного крепежи при помощи шурупов, ввинчиваемых в карнизную или лобовую дощечку. Шаг между винтами выбирают примерно равный 30-35 сантиметров.

При наращении карнизной планки непременно следует исполнять нахлест, габариты его создают 100 мм.

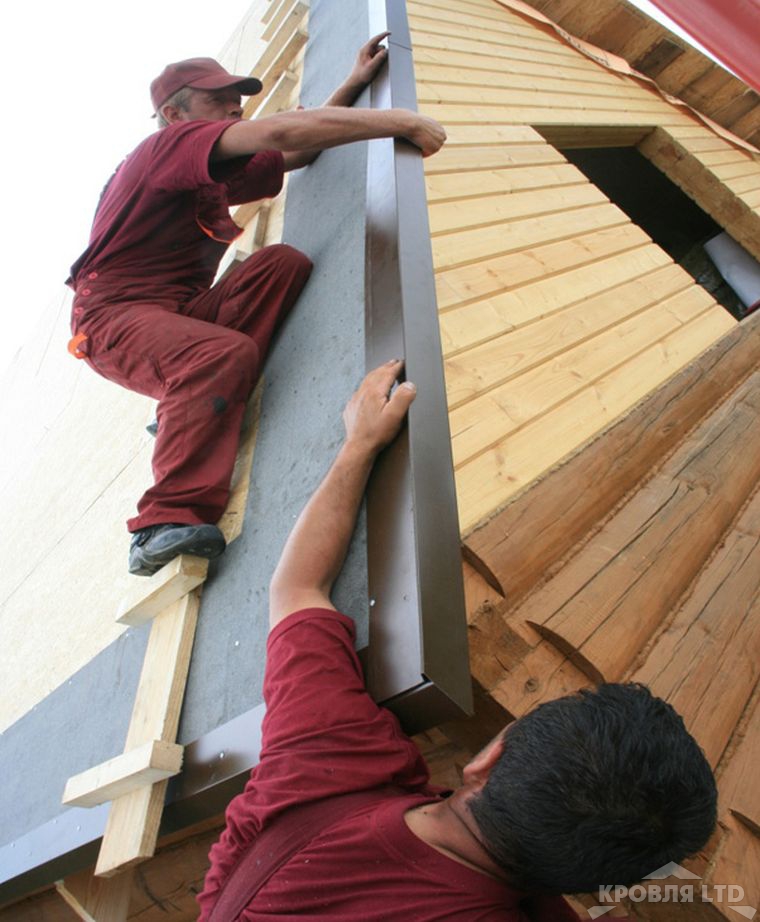

Установка торцевой планки

После завершения укладывания материала для кровельных работ из листов металлической черепицы приступают к установке торцевой планки. Ее ставят так:

  1. Ветровую планку ставят на высоте волны близлежащего листочка металлической черепицы. При этом нужно учитывать, что угол торца кровли обязан быть целиком перекрыт.
  2. Крепление торцевой планки выполняют по бокам и сверху с помощью винтов. При этом монтаж саморезами сверху доводится в гребень волны листа металлической черепицы.
  3. При наращении ветровой планки выполняют нахлест до 100 мм.
  4. Все соединения между этой планкой и крышей непременно заделывают.

Торцевая планка кроме защитных предназначений играет существенную роль декора. Она обязательно обязана закрывать гребень волны, по другому имеется возможность проникания воды под металлическую черепицу. Для этой цели делают отбортовку края листочка металлической черепицы вверх.

Монтаж коньковой планки

Перед монтажными работами коньковой планки постоянно проверяют исполнение всех работ по устройству вентиляции под крышей. На пологих скатах из металлической черепицы чтобы исключить возможности сквозняка снега под конек применяют специализированные планки. Монтаж коньковой планки начинают с торца, для этого конек кладут сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают меж собой с нахлестом 100 мм, а полукруглые детали объединяют по линии штамповки.

Если угол уклона кровли формирует более 45° тогда место монтажа подконьковой дощечки и способы крепежи конька существенно отличаються меж собой, в зависимости от величины наклона скатов. На шаге крепежи обрешетки моделируют установку конька, Если учитывать при этом угол наклона кровли и форму коньковой планки. Этот вариант монтажа получил самое большое распространение из-за собственной простоте и доступности. Если углы уклона кровли и коньковой планки не совмещаются, тогда можно их скорректировать с помощью слесарного инструмента. После того как провели монтажные работы коньковой планки полукруглой формы, она обязана быть заглушена с 2-ух сторон с помощью специализированных предметов (заглушек).

Под коньковой планкой советуют ставить брусок из дерева. Это поможет очень быстро сделать монтаж такой конструкции на основу из дерева.

Как устанавливается планка примыкания

Планка примыкания обязана устанавливаться после окончания укладывания основного слоя установки и кровельного материала ветровой планки. Важным назначением планки примыкания считается фиксирование ендового ковра на отвесных плоскостях. Плюс ко всему планка примыкания находит использование в местах примыкания крыши к печным трубам и вентиляционным каналам, где она выступает как основного герметического компонента. Монтаж этого конструктивного компонента считается конечной операцией по завершении строительства кровли. Планка примыкания кроме защитных параметров выступает также в виде декоративного фрагмента, который придаёт красивый сегодняшний вид крыша.

Планки для металлической черепицы, какие правильно установлены и полностью исполняют собственные обязанности, будут великолепной защитой крыши от ветровых нагрузок и осадков атмосферы, что непременно отразится на продолжительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Работа крыши, накрытой металлической черепицей, в большинстве случаев подчиняется от выполнения монтажной технологии, где установлены такие правила:

  • кровельный лист подлежит креплению в месте примыкания к каркасу в прогибе волны;
  • монтаж нижних листочков к первой обрешетке совершается путем крепежи над ступенькой через волну;
  • монтаж других листов к каркасу совершается с креплением достаточно близко к ступеньке;
  • монтаж со стороны торцевой дощечки создается в каждую волну;
  • все листы обязаны быть замечательно притянуты к каркасу;
  • в местах нахлеста монтаж листочков создается саморезами в регресс волны.

Кол-во винтов берут в расчете до 9 штук на один метр квадратный покрытия для кровли. Подрезание металлической черепицы исполняют используя ножовку по металлу, ножниц по металлу или высечных ножниц. Важным условием при подборе слесарного инструмента считается рабочий объем и ширина отделываемой плоскости. Так, для нарезки маленьких полосок прекрасно подойдет ножовка или ножницы для металла. Если потребуется сделать длинный рез, ширина которого формирует большущее расстояние, высечные ножницы будут самым лучшим инструментом.

Применение угловых шлифовальных машинок (болгарок) решительно воспрещено. Вследствии перегрева и разрушения полимерного слоя совершается быстрое разрушение основного материала металлической черепицы.


Торцевые планки для кровли, правильное крепление торцевой планки, полезные советы.

Возвращаясь с крыши в область архитектуры, можно сказать, что доборные планки представляют собой совокупность элементов, играющих ведущую роль границы и заключенного между ними пространства. «Жесть!», — скажет читатель. Правильно, жесть, но зато какая!

Строгая геометрическая форма такого покрытия является надежным барьером для влаги и ветра. Но выбирать и крепить планку необходимо по правилам.

Содержание

  • 1 Две верных подруги – карнизная и торцевая планки
  • 2 Технология крепления торцевой планки
    • 2.1 приспособления для работы
  • 3 Крепим планку на металлочерепицу
  • 4 Как крепить ветровую планку на профнастил

Две верных подруги – карнизная и торцевая планки

Неотъемлемой составляющей хорошо смонтированной крыши являются доборные элементы – планки карнизная и торцевая. Надежная защита кровельного покрытия с другими элементами кровельной системы: мансардными окнами, системой водосточной, вентканалами и дымоходом с использованием планок гарантирована.

Каждая карнизная планка выполняет свою определенную функцию. Планка  карнизная защищает лобовую доску от возможного намокания, а торцевая планка защищает покрытие кровли и обрешетку от ветра. Конструктивно планки похожи друг на друга, потому что производители изготавливают их по идентичной технологии с основными листами металлочерепицы или листов профилированных.


Основой планок является оцинкованная пассивированная сталь толщиной до 0,5 мм. Ветровую планку изготавливают с полиэстеровым и пластоизоловым покрытием. Композитные планки торцевые дополнительно напыляют базальтовой крошкой. В чем отличия крепления ветровых планок для различных материалов?

Технология крепления торцевой планки

Крепление планки торцевой для металлочерепицы и профнастила несколько отличаются и зависят от рельефности материала. Профили листа профилированного и металлочерепицы схожи, поэтому технологически оправдано крепление их по самому высокому гребню.

Волнообразность профиля металлочерепицы и профнастила, а также жесткость материалов предполагают использование и применение специальных гибочных приспособлений.  Планки и листы кровельного материала крепят внахлест.

приспособления для работы

При формировании кромочных соединений для установки ветровых планок используют ножницы по металлу и зажим жестянщика. Ножницы по металлу изготавливают производителем из хром-молибденовой стали. Рукоятки ножниц оснащают защитными выступами для рук и крючком для смыкания режущих кромок.


Зажим жестянщика используют для механического изменения целостности поверхности при изменении профиля металлочерепицы. Специальный блокирующий механизм зажима позволяет просто и точно производить загиб. Фиксация осуществляется простым нажатием на рукоятки. Регулировать силу прижима возможно регулировочным винтом.

Вооружившись приспособлением для работы, приступаем к монтажу торцевой планки.

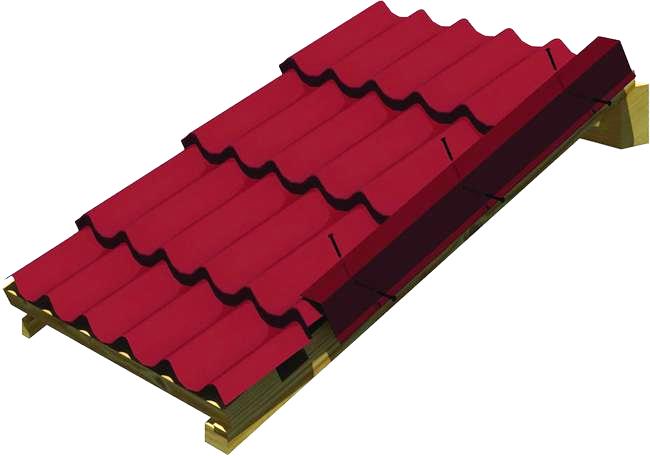

Крепим планку на металлочерепицу

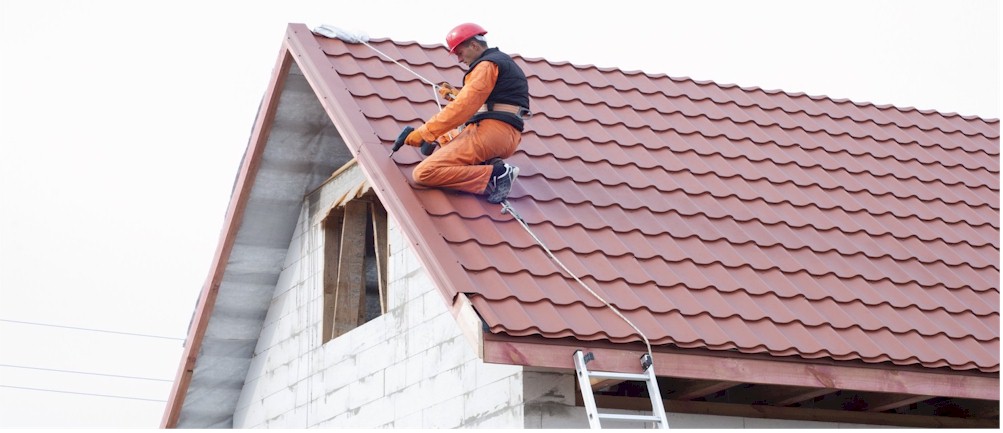

Ветровую планку на металлочерепичную кровлю устанавливают после окончательной установки черепицы. Задача планки заключается в перекрытии образовавшихся после укладки листов черепицы торцов от попадания ветра и влаги.

Размеры торцевых планок составляют по длине до двух метров, ширина полочек планок может быть от 130 до 145 мм. Планку монтируют по этапам:

•        установка планки выше уровня обрешетки

•        компоновка планки относительно угла торца

•        фиксация положения нахлеста и стыка планки сверху и сбоку.

Для некоторых видов металлочерепицы следует различать левостороннюю и правостороннюю планки. Поэтому во фронтонном узле можно использовать правые и левые ветровые планки.

Фронтонные планки предназначены для отделки правого и левого фронтонов. Монтаж фронтонных планок начинают снизу вверх с нахлестом минимум 10 см.

Жесткость конструкции планки и листов черепицы предполагает применение уплотнителей при монтаже. Местом крепления является максимум волны черепицы, а местом соединения является центр торцевой планки.

Крепежным элементом для монтажа планки являются саморезы, которые устанавливают с шагом 20-30 см. Если кровельное полотно из металлочерепицы уложено правильно, то планка должна покрывать торец поверх профильной волны.

Произвести правильное крепление ветровой планки поможет это видео.

Как крепить ветровую планку на профнастил

Правильно оборудованный фронтонный срез крыши из профнастила исключит обрывание листов. Крепить торцевую планку следует после укладки основных листов. Как подобрать и как крепить торцевую планку?

Планка торцевая для профнастила является комплектующей кровли. Целью установки планки считается наращивание площади облицованной поверхности. Планка представляет собой плоский согнутый лист из материала профнастила. Торцевая планка имеет окончание – заглушку.

Чтобы кровельное соединение обрело необходимую жесткость, листы устанавливают по торцевой поверхности. Для этого дополнительно устраивают контробрешетку.

Этапы установки планки:

•        планку устанавливают перпендикулярно к торцу крыши

•        производим монтаж планки к торцевой части с помощью саморезов или заклепок

•        устанавливаем заглушку с помощью саморезов

•        обрабатываем места соединения мастикой герметиком.

Если припуск по фронтальной части крыши незначительный, то выбирать планку следует с размерами полочек 25х80 мм. Напомним, что торцевая планка напоминает стальной уголок. Рекомендованный шаг крепления планки 200-300 мм, нахлест может составлять 100-150 мм.

Монтаж начинают с торца крыши. Монтируют планку после первой волны профнастила с боковым нахлестом до 50 мм.  Для пологого ската с незначительным углом наклона нахлест может составлять до полутора длины волны. Для продольных и поперечных стыков предусматривают уплотнение с использованием уплотнительной ленты и мастики битумной.

Полезные советы

Специалисты не рекомендуют применять на одной плоскости кровли несколько планок, соединенных между собой. Любое неправильное крепление снижает стойкость кровли к ветровым нагрузкам. Поэтому отношение крыши с внешней средой предпочтительнее произвести корректно. И тогда крыша прослужит дольше.

Как выбрать торцевую планку для металлочерепицы? Характеристика и основные виды и Монтаж +Видео

Планка торцевая для металлочерепицы. Крыша дома из металлочерепицы — это практичный и функциональный материал. И стоит отметить, что не всегда срок эксплуатации будет зависеть от качества используемого материала.

Огромное влияние на срок службы оказывают доборные детали и элементы.

Хотя, при монтаже их площадь составляет всего 5%. В нашей статье мы хотим уделить особое внимание именно доборным частям кровли, а именно о планке торцевой для металлочерепицы.

Содержание:

  • 1 Виды торцевых планки для металлочерепицы
    • 1.1 Торцевая планка для металлочерепицы размеры и материалы
  • 2 Какой размер торцевой планки для металлочерепицы?
  • 3 Основные функции планок
  • 4 Монтаж и крепление торцевой планки металлочерепицы

Виды торцевых планки для металлочерепицы

Торцевая (или ветровая) планка — это доборный элемент, применяемый для монтажа кровли. На вид — пластиковый или оцинкованный уголок, выполняющий защитную и декоративную функцию.

Для металлочерепицы планки бывают следующего типа:

  • — Для карнизов. Такие планки устанавливают на лобовую доску для защиты от холодного ветра и дождя. Установленная на металлическую обрешётку металлочерепица, образует свес. Именно через него и проникает конденсат и влага. Для предотвращения сырости и заплесневения стропильной системы и деревянных деталей, выполняют установку планки карнизной;
  • — Для защиты торцов крыши. Название говорит само за себя. Установка торцевой планки на металлочерепицу обеспечивает надежную защиту боковых частей кровли от конденсата, влаги и холодных ветров. Отличие от планки карнизной только в месте установки.

ВНИМАНИЕ! Торцевая планка — это уголок с крепежными полочками. Ширина этих полочек обеспечивает надежную защиту от ветра и воды. Монтаж торцевой планки металлочерепицы делают совместно с уплотнителем, который в точности повторяет волнистость покрытия.

Торцевая планка для металлочерепицы размеры и материалы

Основное качество материалов, для использования карнизных и торцевых планок — это устойчивость к атмосферным условиям и высокая прочность. Как правило, срок службы кровли из металлочерепицы 25-30 лет, а при правильном уходе, срок увеличивается на 5 лет.

При установке кровли используют мебельный крепеж и следующие торцевые планки:

  • — Металлические. Особую популярность получили стальные модели. Покрытая слоем краски оцинкованная сталь отлично защищает кровлю от воздействия влаги. Она прочная, легкая и не подвержена коррозии;
  • — Пластиковые. Не менее популярны торцевые планки из поливинилхлорида. А популярны они стали за счет широкой цветовой гаммы и легкого веса. Из минусов можно отметить расширение при нагреве и невозможность установки теплового кабеля для обогрева кровли.

Какой размер торцевой планки для металлочерепицы?

У планок разных материалов различные размеры. Но обычно это 2,5 м в длину и 30 см ширина полочек. Стальные планки для металлочерепицы выпускают только под заказ покупателя. Помимо размеров планок торцевого типа, стоит отметить и карнизные модели. Они также различны по своим параметрам и подбираются индивидуально под каждый конкретный случай.

Основные функции планок

Как мы писали выше, все доборные элементы составляют всего 5% от общей площади кровли. Но их значение трудно переоценить.

СПРАВКА! Установка кровли без торцевых планок приведет к проникновению в деревянный каркас влаги и конденсата, а это ускоряет износ материалов в разы.

У торцевой и карнизной планки следующие функции:

  1. — Защитная. Основная задача карнизной планки — это защита кровли от влаги и ветра. Повышенная влажность приводит к загниванию дерева и уменьшает срок службы кровли. А холодный ветер на мансардном этаже увеличит в несколько раз расходы на обогрев дома;
  2. — Декоративная. Установить планки торцевые можно аккуратно и надежно. Кровля будет смотреться эстетично и под карнизом скроются все ненужные ее элементы. Все доборные элементы идут в тон кровельного покрытия.

ВАЖНО! Доборные детали можно сделать своими руками. Торцевую планку изготавливают из листа металла толщиной 5 мм. Но внешний вид таких изделий будет не совсем эстетичен.

Монтаж и крепление торцевой планки металлочерепицы

Простые по конструкции планки торцевые также легко устанавливать. Различные фирмы производители предлагают широкий ассортимент торцевых планок и отличаются между собой лишь толщиной используемого металла. Высокая эффективность планки будет зависеть от ее правильного применения.

Ниже, мы опишем процесс установки ветровых планок:

  1. — Планки крепят на карнизной доске до начала настила кровли. Перед тем, как установить данный доборный элемент, на карниз крепят водосточный желоб. Только после этого, в внахлест крепят торцевую планку. Скрепляют саморезами;
  2. — Торцевую планку крепят на лобовой доске уже после настила кровли. И перекрывает она металлочерепицу на одну волну. Фиксируют гвоздями, во избежание деформаций при сильном порывистом ветре.

Все стыки между планками должны быть герметично прижаты друг к другу. Чтобы это произошло их обрабатывают силиконовым герметиком.

Как видите, в установке и монтаже планок нет ничего сложного. Главное – это внимательность и соблюдение техники безопасности. Желаем вам успешного ремонта!
