Расстояние между креплениями (хомутами) полипропиленовых труб
Отправить запрос

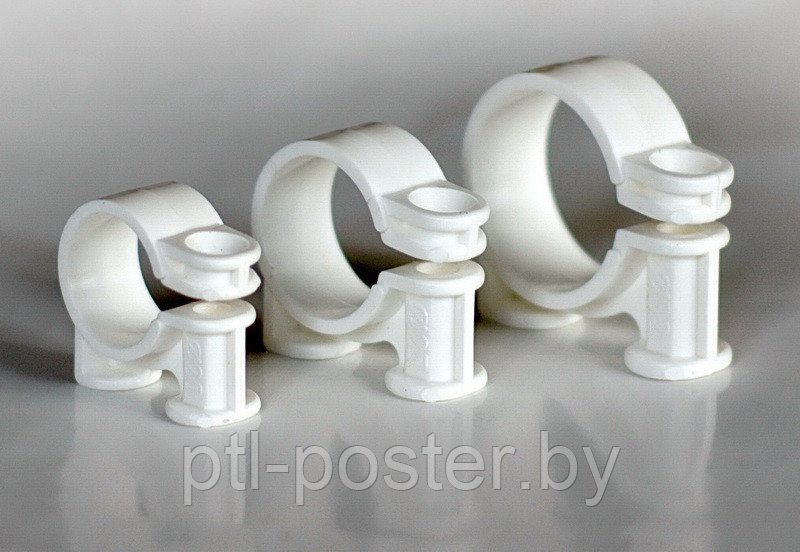

Важно правильно определить расстояние между точками крепежа полипропиленовых труб, которое рассчитывается ещё на этапе проектирования. Жёсткое фиксирование и точно выдержанные расстояния исключают непроизвольное смещение трубопровода и продлевают его эксплуатационный период. В качестве крепёжных элементов, обеспечивающих жёсткое крепление, используются хомуты, оснащённые резиновой прокладкой.
Расстояние между креплениями полипропиленовых труб — это показатель, рассчитывающийся индивидуально для каждого вида труб и зависящий от таких факторов, как:
- Температура транспортируемой жидкости
- Коэффициент линейного расширения трубопроводной системы
- Диаметр трубы
- Жесткость и технические характеристики сырья, из которого произведена труба
- Непосредственная толщина стенки трубы
- Наличие стекловолокна или аллюминия в составе стенки трубы
- Другие дополнительные нагрузки
Неправильно выбранное расстояние негативно скажется на пропускной способности и сроке службы трубопроводной сети.
Если расстояние между крепёжными хомутами будет больше, чем нужно, то это может привести к прогибанию труб на горизонтальных участках и появлению на них защемлений в области опор.

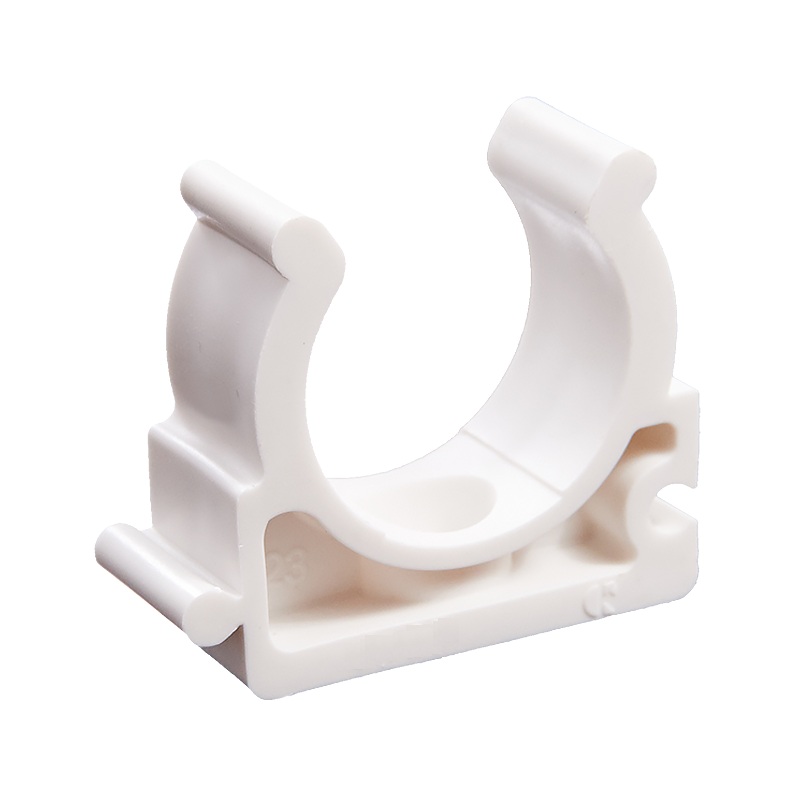

Расстояние между крепежом полипропиленовых труб
Содержание
- Как правильно рассчитать
- Сравнительные характеристики расстояний между креплениями трубопроводов
- Расстояние между креплениями труб aquatherm GmbH и других труб PPR
- Трубы с увеличенным расстоянием между хомутами
- Вопросы, комментарии, отзывы

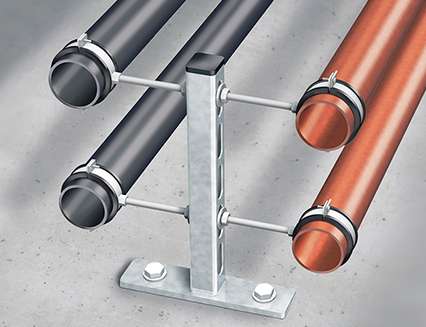

Как правильно рассчитать расстояние между креплениями (хомутами) труб из полипропилена
В рекомендациях по эксплуатации производитель обычно прилагает таблицу выбора расстояния в зависимости от диаметра труб и разницы температур.
Произвести расчет самостоятельно, без погрешности, практически не возможно, так как каждый производитель использует свой подход, формулы и самое главное, определенные технические характеристики.
Что бы не ошибиться с расстоянием между креплениями которые приходится рассчитывать самостоятельно, например если под рукой нет каталога или трубопроводная система без обозначения производителя, лучше всего сделать расстояние максимально коротким — в таком случае вы точно будете застрахованы от возможной проблематики.
Конечно в таком случае придется потратится на большее количество креплений и потратить на монтаж больше времени.
Именно поэтому специалисты в области инженерных систем рекомендуют пользоваться продукцией надежных заводов, с документацией и техническими каталогами, находящимися в открытом доступе.
Сравнительные характеристики расстояний между креплениями трубопроводов
Среди огромного многообразия полипропиленовых труб особенно хорошо зарекомендовала себя продукция от компании aquatherm.
Если говорить о расстоянии между точками крепления, то при использовании обычных полипропиленовых труб фиксирование трубопровода выполняется с меньшим шагом, чем в случае труб aquatherm.
Так, например, если трубопроводная система, изготовленная из обычных ПП труб диаметром 25 мм, будет эксплуатироваться при 20оС, то расстояние между точками крепления должно составлять 95 см. А при использовании труб aquatherm, предназначенных для эксплуатации в таких же условиях, их фиксирование должно выполняться с шагом 1,3 м.
Таким образом, использование трубопроводной продукции aquatherm, позволяет не только изготовить прочный, надёжный и долговечный трубопровод, но и привести к существенной экономии денежных и временных затрат.
Расстояние между креплениями труб aquatherm GmbH и других труб PPR
Таблица для определения расстояния между опорами в зависимости от разницы температуры и наружного диаметра:
— для армированной трубы, в соответствии с техническим каталогом aquatherm GmbH
| Разница температур | Диаметр трубы d (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | |
| Интервал между креплениями в мм | ||||||||||
| 20 °С | 1000 | 1200 | 1300 | 1500 | 1700 | 1900 | 2100 | 2200 | 2300 | 2500 |
| 30 °С | 1000 | 1200 | 1300 | 1500 | 1700 | 1900 | 2100 | 2200 | 2300 | 2400 |
| 40 °С | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2100 | 2200 | 2300 |
| 50 °С | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2100 | 2200 | 2100 |
| 60 °С | 800 | 1000 | 1100 | 1300 | 1500 | 1700 | 1900 | 2000 | 2100 | 2000 |
| 70 °С | 700 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 1900 | 2000 | 2000 |
— для обычной полипропиленовой трубы, в соответствии с нормативным документом «СП 40-101-96«
| Разница температур | Диаметр трубы d (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | |
| Интервал между креплениями в мм | ||||||||||
| 20 °С | 500 | 600 | 750 | 900 | 1050 | 1200 | 1400 | 1500 | 1600 | — |
| 30 °С | 500 | 600 | 750 | 900 | 1000 | 1200 | 1400 | 1500 | 1600 | — |
| 40 °С | 500 | 600 | 700 | 800 | 900 | 1100 | 1300 | 1400 | 1500 | — |
| 50 °С | 500 | 600 | 700 | 800 | 900 | 1100 | 1300 | 1400 | 1500 | — |
| 60 °С | 500 | 550 | 650 | 750 | 850 | 1000 | 1150 | 1250 | 1400 | — |
| 70 °С | 500 | 500 | 550 | 650 | 750 | 900 | 1000 | 1100 | 1200 | — |
Трубы с увеличенным расстоянием между хомутами
aquatherm green pipe
трубы для водоснабжения из сырья Fusiolen произведенные в Германии.
- Коэффициент линейного расширения составляет 0,035 мм/м
- Низкий коэффициент теплопроводности — всего 0.15 Вт/м*K
- Рабочая температура 95 градусов, давление 10 бар
- Гарантия 10 лет и 20 миллионов Евро
- Срок службы до 100 лет (Сертификат DVS)
aquatherm blue pipe
трубы для водоснабжения из сырья Fusiolen произведенные в Германии.
- Коэффициент линейного расширения составляет 0,035 мм/м
- Низкий коэффициент теплопроводности — всего 0.15 Вт/м*K
- Кислородонепроницаемость по СНиП 41-01-200 и DIN 4726
- Рабочая температура 95 градусов, давление 10 бар
- Гарантия 10 лет и 20 миллионов Евро
- Срок службы до 100 лет (Сертификат DVS)
