Лебедка для автомобиля своими руками

3 августа 2020

Car.ru

Российские дороги оставляют желать лучшего. Несмотря на то, что каждый год из бюджета правительства выделяются огромные суммы, ситуация улучшается очень медленно. Многие автовладельцы сталкивались с тем, когда нужно любой ценой проехать по дороге, которая представляет из себя грязевое болото.

Фото: Car.ruCar.ru

Сегодня в комплектации многих внедорожников предлагается специальное средство — лебедка. Она может помочь машине выбраться из грязевой ямы или болота. Учитывая то, что в небольших городках страны такие дороги можно встретить очень часто, каждый водитель должен задуматься о приобретении такого оборудования. Оно поможет запросто справляться с проселочными и даже лесными дорогами. Однако, сегодня можно сэкономить средства и сделать лебедку собственноручно. При этом потратить на это нужно копейки. Устройство не будет занимать много места в багажнике, а в трудной ситуации поможет справиться с любой дорогой. Рассмотрим, как самостоятельно сделать лебедку.

Видео дня

Колесный диск. Данный способ подойдет для автомобилей, на которых установлены штампованные диски. Лебедка поможет без труда выехать из грязи или снега. Принцип работы приспособления очень напоминает катушку, которая накручивает на свою поверхность веревку. Другой конец каната нужно закрепить на любой прочной поверхности — дерево или столб. Очень важно, чтобы опора была устойчива к нагрузке. Изготовить лебедку из диска очень просто. Для этого необходимо следовать по пунктам:

Вытащить шпулю из диска, при этом стоит учитывать, что ее размер должен быть меньше, чем у диска на автомобиле;

Сделать несколько зацепов в форме «Г»;

Для того, чтобы разметка была более точной, можно взять запасное колесо, прислонить к нему шпулю.

На будущей лебедке необходимо отметить точки, где есть отверстия диска у запасного колеса.

На данные отметки при помощи сварки закрепить зацепы. Они применяются для более прочного сцепления шпули и колесного диска авто. При этом на одно отверстие должен приходиться один зацеп.

На конечном этапе можно покрыть приспособление краской — это дело каждого автовладельца.

Готовую лебедку очень просто применять на деле. Например, если автомобиль встал на бездорожье, нужно следовать пунктам:

прикрепить самодельную лебедку на ведущее колесо;

в отверстие шпули протянуть веревку и затянуть на узел;

другой конец веревки зафиксировать на прочном элементе — столб, дерево;

завести машину и начать движение на первой скорости — машина потянет саму себя.

Во время данного процесса запрещается вращать колеса — есть риск порвать канат. Вышеупомянутый способ подойдет для переднеприводных автомобилей, машинам с задним приводом рекомендуется выбираться назад.

Тормозная трещотка. Еще один способ изготовить лебедку самостоятельно. Для этого можно использовать тормозную трещотку, которая есть в автомобилях КАМАЗ. Преимуществом данного метода является то, что деталь сейчас можно найти в продаже в интернете. Оборудование изготавливается за пару шагов:

Собрать вал и закрепить на нем барабан с тросом;

Изготовить из металла серьгу, присоединить к ней петлю или приобрести дополнительно карабин. После этого закрепить на проушине трещотки тормозов;

Из арматуры сделать рычаг, при помощи которого можно будет вращать вал.

Итог. Сделать лебедку своими руками может каждый автовладелец, который хочет сэкономить деньги. Данные устройства ничем не уступают оригинальному оборудованию. С их помощью можно вытащить автомобиль из грязи или снежных сугробов.

Автоэксперт,Тест-драйвы,

Ручная барабанная лебедка своими руками: этапы сборки, основные детали

Кто из автовладельцев в одиночку или с пассажирами, которые не в состоянии оказать действенную помощь, не попадал в ситуации, когда заканчивается дорога? Вот тут и задумаешься о лебедке. Как хорошо, когда она под руками. А ведь не всегда в этом случае нужно иметь исключительно высокотехнологичный механизм, чтобы решить проблему даже в одиночку.

Рассмотрим варианты простых и самодельных лебедок. Но только сразу оговоримся, что в этой статье речь пойдет о лебедках, создаваемых для облегчения жизни именно автолюбителям.

Содержание

• 1 Простейшие приспособленияв качестве ручной лебедки
• 2 Ручные барабанные  лебедки выполненные своими руками
• 3 Простые электрические автолебедки

Простейшие приспособленияв качестве ручной лебедки

Иногда вместо лебедки достаточно будет иметь в багажнике машины мощную автомобильную стяжку.

Порой такая стяжка, кроме своего прямого назначения, может помочь в освобождении легковушки из грязевого или снегового плена. Усилие на ее храповом механизме рассчитано на две с половиной тонны, что более чем достаточно для большинства малолитражек. Стропа вообще выдерживает до четырех с половиной тонн. За одну навивку, до момента, когда начнет мешать фиксатор, такая стяжка может подтянуть автомобиль сантиметров на 50, чего иногда бывает достаточно для того, чтобы он почувствовал под колесами твердую дорогу. Потом ведь, процедуру можно неоднократно повторить, постепенно протягивая освободившийся конец стропы. Все это отлично работает, если на расстоянии длины стропы растет достаточно мощное дерево.

Если подходящее дерево случайно не выросло в нужном вам месте, полезно иметь в автомобиле небольшой лом или отрезок трубы длиной не менее 700 – 800 мм и увесистый топорик. Вбитые в землю на нужном расстоянии, они смогут послужить упором для крепления стропы. Впрочем, если дерева таки нет, то тот же набор необходим и для лебедки. Вбивать упор нужно под небольшим углом, с наклоном верхней части от автомобиля.

При таком же дополнительном оборудовании и наличии троса диаметром 8 – 10 мм или мощного альпинистского каната, роль лебедки может выполнить дополнительный отрезок трубы немного большего диаметра, чем упорная труба или лом. Принцип работы такой простейшей лебедки понятен из схемы на ниже.

Очень неплохо, когда эта наружная труба снабжена надежно приваренным ухом, в которое можно вставить не менее надежный рычаг. Впрочем, очевидно, что для выполнения задачи, достаточно будет просто второй трубы, если вы не в пустыне и подходящие рычаги растут на небольшом отдалении от места, в котором вы застряли. Топорик-то уже точно в багажнике?

Ручные барабанные  лебедки выполненные своими руками

Вариантов изготовления ручной лебедки своими руками – великое множество. Практически любая жесткая механическая передача с большим передаточным отношением: цепная, зубчатая, червячная, сможет послужить основой ручной лебедки. Мы рассмотрим наиболее понятные в техническом плане и не слишком сложные в изготовлении экземпляры.

Вариант № 1

При беглом взгляде на фотографии механизма, устройство этой ручной лебедки кажется достаточно сложным. Но это совсем не так. Сам механизм очень напоминает механизм упомянутой выше стяжки. Только ручка-рычаг длиннее и вынесена наружу механизма. Да вместо стропы навит тонкий стальной трос. Два храповика служат щечками барабана, на который он навивается. На рычаге – симметричные подпружиненные фиксаторы. Подвижный крючок и направляющая для троса.

Характерной особенностью данной модели самодельной лебедки есть ее исключительная надежность ввиду отсутствия большого числа разборных узлов. А зачем ее разбирать? Это аварийная лебедка, которая выполнит свою функцию с десяток раз за весь немалый срок ее эксплуатации.

Вариант № 2

Задача по самостоятельному изготовлению мощной, надежной и простой  барабанной лебедки  значительно упростится, если в вашем распоряжении будет подходящая червячная пара. Это основной элемент большинства понижающих редукторов. Конечно, если вам попадется не очень большой редуктор в сборе – вам останется лишь слегка его доработать, но покупать такую вещь сильно затратно и для бытовых задач она не нужна, и не окупится, скорее всего, никогда. А вот использовать этот механизм из старого редуктора, который выведен из эксплуатации, для наших целей вполне можно, даже если он достаточно изношен. Для ручной лебедки подойдет.

Лебедка, изготовленная на базе червячной пары, является самотормозящейся, поэтому лишена дополнительных элементов, имеющихся в большинстве ручных лебедок другого типа.

Для изготовления барабанной лебедки, показанной на фото выше, нам понадобится всего несколько основных деталей. На чертеже показаны все размеры под заданную червячную пару. Если у имеющейся у вас будут другие габариты, вам не сложно будет произвести незначительную коррекцию.

Корпус рекомендуем изготовить из стального листа толщиной 2,5 – 4 мм. При меньшей толщине металла конструкция может не выдержать нагрузок.

Если ваша червячная пара не имеет всех элементов для именно такого крепления в корпусе или диаметр червячного вала не соответствует диаметрам отверстий в нем, то его следует, либо проточить, либо наварить на него соответствующие втулки.

Колесо червячной пары может соединяться с барабаном, на который будет навиваться трос, либо посредством шпонки, либо иным способом, исключающим взаимную подвижность этих элементов.

Также другим может быть и способ крепления ручки, на работу лебедки это существенно не повлияет. Кроме этого, посадочные места в корпусе могут быть в некоторой мере отрегулированы втулками, которые точатся либо из латуни, либо из бронзы. Важно помнить, что для долговечности работы лебедки толщина стенки втулки не должна быть меньше 3 мм. Если этот параметр не соблюдается, увеличьте диаметр отверстий в корпусе.

Ручку можете использовать готовую от любого другого устройства. Важно, чтобы ее плечо соответствовало основным параметрам и габаритам лебедки.

Если вы не уверены в правильности подбора длины готовой ручки, советуем определить это эмпирическим путем, сделав ее из стальной полосы толщиной 4 – 6 мм с некоторым запасом длины. Только место посадки ее на вал нужно будет сделать другим. А вот плечо подгоните, испытав вашу барабанную лебедку под достаточной нагрузкой.

Процесс сборки подобной лебедки интуитивно понятен, поэтому в дополнительных разъяснениях не нуждается. Здесь важно очень точно выдержать условия сопряжения червячной пары. Поэтому, если вы не очень уверены в правильности расчетов, сверление отверстий для соединения корпуса в элементах, изображенных на первом изображении из группы фотографий выше, советуем проводить в последнюю очередь, практически собрав изделие и проверив его работоспособность без нагрузки. Можете использовать для этого небольшие струбцины.

Вариант № 3

Кроме червячных, в вашем распоряжении могут оказаться:

• шестеренчатые;
• цепные;
• комбинированные редукторы…

Понимая принцип работы, зная с каким грузом придется работать вашей лебедке, вы сможете оценить пригодность того или иного редуктора для решения вашей задачи.

Есть еще один доступный большинству автовладельцев, а главное абсолютно понятный редуктор:

планетарный или дифференциальный.

Он же – задний мост автомобиля. При этом сделать из него лебедку – чего проще:

• одну полуось выбрасываем и глушим ее выход;
• вторую обрезаем на нужную длину и делаем из нее барабан для троса;
• к хвостовику, вместо карданного вала крепим ручку;
• помещаем всю конструкцию в примитивный, но надежный корпус – лебедка готова.

Простые электрические автолебедки

Если все же электрические, то уже не совсем и простые. Хотя, присоединив к последней описанной ручной лебедке электродвигатель вместо ручки, мы получим приличной мощности электролебедку. А вообще, если рассматривать их в качестве гаражных помощников автовладельцев, то вариантов – масса: от применения электродрели в качестве источника механических усилий, до мощных электродвигателей.

Из последних можем представить вашему вниманию варианты с использованием различного типа редукторов, упомянутых в предыдущем разделе.

Но наибольший интерес во всем разнообразии систем и подходов, на наш взгляд, представляет электрическая лебедка, изготовленная из стартера и маховика легкового автомобиля.

Закрепленные в не сложном, но мощном корпусе, с прикрученным прямо к маховику барабаном для троса, они представляют собой идеальную лебедку автолюбителя. Мощную, полностью адаптированную к системе электропитания автомобиля, понятную любому автовладельцу, а главное исключительно ремонтопригодную систему. И реверс не сложно организовать, слегка доработав схему подключения.

Да, эта автолебедка будет потяжелее двух труб и каната, но, отправляясь в путешествие с прогнозируемыми трудностями прохождения маршрута, стоит освободить именно для нее место в багажнике. Может оказаться незаменимой.

Пошаговое руководство – AtvHelper

Установка лебедки для грузовика кажется сложной задачей. И на то есть веская причина: если он установлен неправильно, вы можете серьезно повредить лебедку или грузовик. Никто не хочет, чтобы это произошло. Итак, как установить лебедку для грузовика?

Сначала необходимо приобрести монтажную пластину и установить ее на грузовик. После этого есть 4 различных конфигурации, в которых лебедки могут быть установлены на грузовик. Когда один из них выбран и лебедка установлена, ее необходимо подключить к аккумулятору грузовика.

В этой статье мы не только научим вас основам установки лебедки для грузовика, но также рассмотрим, что такое лебедка, рассмотрим лучшие места для ее установки и узнаем больше о выборе и монтаж лебедки, как самостоятельно, так и профессионально.

Что такое лебедка и как она работает?

Да, мы знаем, что вы знаете, что такое лебедка. Но давайте рассмотрим, на всякий случай, если вы не совсем уверены.

Лебедка — это устройство, используемое для буксировки или подъема предметов. Он состоит из 4 частей: троса, барабана, двигателя и зубчатой ​​передачи. Канат может быть изготовлен из синтетического каната, стального троса или даже цепей. Обычно веревка 9-36 метров в длину, но вы никогда не сможете сказать, потому что веревка красиво обмотана вокруг барабана.

• Барабан представляет собой горизонтальный цилиндр в центре лебедки.
• Удерживает веревку аккуратно намотанной и предотвращает ее запутывание, что может привести к проблемам с вашей лебедкой и/или веревкой в ​​будущем.
• Барабан вращается при наматывании и разматывании проволоки.
• Двигатель приводит в действие лебедку.
• Обычно это электрические или гидравлические лебедки, но есть и ручные лебедки.
• Если вы выберете этот тип, помните, что они требуют гораздо больше времени для работы, потому что вы делаете все вручную.

Корпус редуктора и зубчатая передача преобразуют мощность, получаемую от двигателя, в тяговое движение. Вот как работает лебедка, чтобы вытащить вас или вашего друга из одной из этих неизбежных неприятных ситуаций. Лебедки также могут помочь вашему грузовику стать более способным на бездорожье.

Я нашел лучшие предложения по лебедкам здесь от 4WheelParts, а также несколько хороших предложений по лебедкам здесь от Amazon

Как установить лебедку на грузовик

Когда вы получили лебедку, пришло время ее установить. И не волнуйтесь, это не так сложно, как кажется. Если вы будете следовать этим простым шагам, вы сможете довольно легко установить лебедку.

Безопасность

Прежде чем приступить к монтажу лебедки, убедитесь, что вы в безопасности! Чтобы быть максимально безопасным при установке лебедки, убедитесь, что место, где вы работаете, чистое. Если на пути есть предметы, вы можете повредить их или пораниться.

• Затем убедитесь, что вы надели перчатки.
• Работать с лебедкой без перчаток опасно.
• Вы можете поцарапать или разбить руки, если они соскользнут.
• Рукам намного труднее соскользнуть, если вы в перчатках.

Наконец, не носите свободную одежду. Он может зацепиться за инструмент, лебедку или что-то еще и причинить вред вам или кому-то, с кем вы работаете.

Выберите монтажную пластину A

Грузовики обычно не поставляются со встроенной монтажной пластиной, но она необходима для установки лебедки. Выберите тот, который предназначен для вашего автомобиля, и убедитесь, что его номинальные характеристики могут выдержать тяговое усилие лебедки, которую вы собираетесь установить.

Кроме того, убедитесь, что размер монтажной пластины подходит для вашего грузовика.

Установите монтажную пластину

Выровняйте лебедку перпендикулярно центральной линии автомобиля в нужном месте и отметьте расположение отверстий в основании лебедки. Затем возьмите монтажную пластину и установите ее в отмеченных местах, надежно закрепив болтами. Прежде чем прикрутить его, убедитесь, что на пути нет электрических проводов.

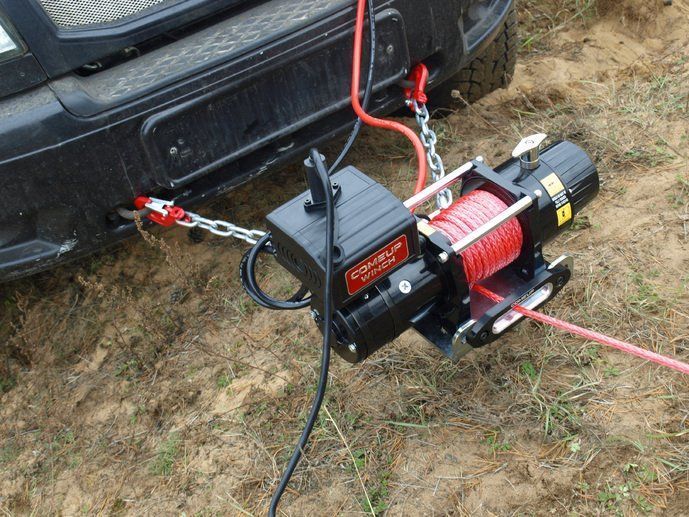

Установка лебедки

Установите лебедку на монтажную пластину, закрепив ее болтами. Он должен быть установлен в подходящую стальную монтажную раму, используя одну из 4 различных конфигураций монтажа. Эти четыре конфигурации:

• Foot Down
• Foot Forward
• Foot Down или Foot Forward
• Foot Forward и Foot Down

в Foot Dowl

в Foot Dowl

.0006 четыре монтажных отверстия лебедки находятся внизу.

В конфигурации футов вперед четыре монтажных отверстия лебедки обращены вперед.

В конфигурации «нога вниз» или «нога вперед» лебедка может быть установлена ​​в положении «нога вниз» или «нога вперед».

В конфигурации «нога вперед» и «нога вниз» лебедка имеет четыре болта для установки лапы вперед, а два используются в положении «нога вниз». В этой конфигурации лебедка не может быть установлена ​​только в нижнем положении.

Подсоедините лебедку к аккумулятору вашего грузовика

У меня есть целая статья о том, как подключить лебедку, но вот краткая версия:

Этот шаг всегда следует выполнять в последнюю очередь, потому что лебедка небезопасна. полностью подключен в процессе установки. Чтобы подключить лебедку к аккумулятору автомобиля, выполните следующие действия.

1. Подсоедините положительный провод (обычно красный) к положительному контакту лебедки.
2. Подсоедините отрицательный провод (обычно черный) к заземляющему контакту на лебедке.
3. Переместите оба провода спереди в секцию двигателя.
4. Держите провода вдали от значительных источников тепла или любых мест, где проводка может натереться или защемиться.
5. Подсоедините положительный провод лебедки к положительному выводу аккумулятора (большинство лебедок снабжены плавким предохранителем).
6. Подсоедините отрицательный провод лебедки к отрицательному выводу заземления на аккумуляторе.

После этого ваша лебедка должна работать. Проверьте лебедку, включив ее с помощью пульта дистанционного управления, который был в комплекте при покупке.

Убедитесь, что ваш грузовик работает, когда вы это делаете, потому что вы не хотите слишком сильно разряжать аккумулятор грузовика, пока он не работает, иначе у вас могут возникнуть проблемы с его запуском позже.

Я нашел лучшие предложения по лебедкам здесь от 4WheelParts, а также несколько хороших предложений по лебедкам здесь от Amazon

Лучшие места для установки лебедки вашего автомобиля или задней части. Если у вас есть прицеп, лучше всего двигаться прямо к сцепному устройству прицепа, где оно лучше всего соединяется с вашим автомобилем.

Существует тип крепления и лебедки, которые можно перемещать между передней и задней частью транспортного средства, поэтому такая универсальность может быть полезной, особенно когда вы не сможете использовать переднее крепление, чтобы выбраться из тяжелое место.

Это также будет зависеть от типа транспортного средства, которым вы управляете, и от того, где вы ездите по бездорожью или в местах, где может понадобиться этот инструмент и помощь в восстановлении вашего автомобиля. Если бы вам нужно было выбрать только один, передний, скорее всего, был бы вашим лучшим вариантом.

Это близко к тому, откуда лебедка получает питание, вы можете видеть, что происходит внутри вашего автомобиля, не находясь снаружи автомобиля, если у вашей лебедки есть более длинный пульт дистанционного управления, и если вы не тот, кто попадает в канаву , легко подъехать сзади и помочь вытащить их.

В общем, если вы не уверены, что будет лучше для вас, вы можете иметь как съемную лебедку, так и монтажные пластины с обеих сторон автомобиля, чтобы повысить универсальность и возможность использования лебедки.

Сколько стоит установка лебедки

Установка лебедки может показаться сложной задачей, особенно если вы боитесь сделать это неправильно или не уверены в том, что делаете. Может показаться, что проще и эффективнее передать работу тому, кто уже занимался монтажом раньше и сможет безопасно его получить, чтобы вы были уверены, что все было сделано правильно, и вы можете быть уверены, что у вас нет возможности самостоятельно монтировать лебедку.

Сама лебедка уже будет стоить немалых денег, поэтому, решая, устанавливать ли для вас лебедку, вы захотите включить эту цену в свой бюджет. Чтобы установить лебедку, вам также понадобится монтажная пластина, и эти вещи также могут быть довольно дорогими.

Тип приобретенной вами лебедки, ее вес и способ ее крепления к вашему грузовику будут играть роль в том, сколько вы заплатите за услугу по установке лебедки.

Установка лебедки может стоить от семидесяти пяти до трехсот долларов и намного больше. Вы должны убедиться, что место, где вы устанавливаете свою лебедку, имеет хорошие отзывы и что вы можете им доверять, особенно если вы доверяете им этот тип оборудования.

Установка лебедки является чрезвычайно важной частью ее покупки и эксплуатации, так как ее неправильная установка может стать угрозой безопасности и, безусловно, повлияет на эффективность лебедки.

Какие предприятия монтируют лебедки для вас?

Вы можете узнать в местных автомагазинах, готовы ли они сделать это для вас. Еще одно хорошее эмпирическое правило — посмотреть, можно ли будет установить лебедку там, где вы приобрели лебедку.

Такие места, как AutoZone или ваш любимый механик, будут более чем счастливы сделать это, хотя вам нужно будет узнать цену в местах, которые являются более местными предприятиями, чем сетевые механики и автомагазины.

Возможно, вы приобрели свою лебедку на Amazon, и у них действительно есть служба подключения для установки лебедки, однако она кажется довольно новой и имеет некоторые проблемные места. Amazon все еще добавляет эту услугу, и, похоже, она находится в периоде бета-тестирования.

Он связывает вас с местным предприятием, занимающимся установкой лебедок, а затем переводит вас к ним для завершения и установки вашей лебедки. Тем не менее, между Amazon, обычным клиентом и магазинами может быть несколько недопониманий, поэтому вам лучше спросить или позвонить в предпочитаемый вами механический магазин, чтобы узнать, готовы ли они сделать это для вас.

Цена также будет варьироваться в зависимости от района, поскольку не все магазины механиков предлагают одинаковые услуги, особенно с чем-то вроде лебедки.

Лучший способ получить ответы на свои вопросы – позвонить в автосервис и спросить. Вы выбираете один из них в своем районе, находите номер телефона (обычно указанный в Google) и звоните им.

Вам понадобится оборудование заранее, так как это, скорее всего, будет дешевле, чем доставка деталей для установки лебедки. Если вас беспокоит цена, позвоните в несколько мест и узнайте, сколько они возьмут с вас за установку лебедки.

Они, вероятно, примут во внимание вашу машину и тип крепления, которое вы хотите, когда будут назначать вам цену. Это упростит ваш процесс, сохранит ваш бюджет и поможет вам чувствовать себя намного спокойнее и сосредоточеннее при оплате такой услуги, особенно если она из места, которому вы уже знаете, что можете доверять.

Правильный выбор лебедки для вашего грузовика

Выбор правильной лебедки для вашего грузовика является важным шагом в процессе, особенно потому, что вы хотите, чтобы она работала хорошо и безопасно не только с весом вашего собственного грузовика, но и с кем бы вы ни были возможно, потребуется восстановиться в ваших приключениях на свежем воздухе.

У меня есть целая статья, посвященная выбору правильной лебедки, но вот краткое изложение:

Как правило, вам нужна лебедка, которая может тянуть в полтора раза больше веса. транспортного средства, которое он тянет, и вам определенно не следует ехать меньше, поскольку тянуть любой вес, не превышающий мощности вашей лебедки, небезопасно и может привести к повреждению не только вас самих, но также лебедки и вашего автомобиля.

Существует множество удивительных брендов лебедок, одним из самых известных и востребованных является бренд Warn. Сейчас эта марка достаточно дорогая, и чем больше тяговое усилие и грузоподъемность у лебедки, тем дороже она будет.

Я нашел лучшие предложения по лебедкам здесь от 4WheelParts, а также несколько хороших предложений по лебедкам здесь от Amazon полезно с тем, что вы надеетесь сделать. Вам может понадобиться лебедка с тяговым усилием от восьми тысяч до десяти тысяч фунтов для транспортных средств, которые весят меньше, чем грузовик Ford F-150.

Большинство внедорожников будут легче, но не всегда, поэтому вам следует узнать вес вашего грузовика, а если у вас есть постоянные приятели, с которыми вы ездите, также вес их автомобилей, особенно если вы один. с лебедкой.

Как всегда, убедитесь, что ваш бюджет включает в себя монтажную пластину, а также любые другие возможные расходы на установку и запуск вашей новой лебедки, которые могут быть связаны с лебедкой и любыми другими дополнениями для ее крепления, поскольку для разных типов лебедок потребуется разные крепления.

Делиться заботой!

• Фейсбук
• Твиттер

Как установить лебедку [Полное пошаговое руководство]

Установка лебедки на автомобиль — лучший выбор, который вы можете сделать, чтобы уберечь себя и свой 4-колесный транспорт от неожиданных опасностей бездорожья.

Установка лебедки — это не ракетостроение, что ее невозможно сделать без привлечения к этому рук специалистов. Вы даже можете сделать это самостоятельно.

Но как установить лебедку, если вы ничего об этом не знаете? Что ж, именно об этом наша сегодняшняя статья.

Мы расскажем пошагово процесс установки лебедки, чтобы вы могли сделать это самостоятельно, не обращаясь в автомагазины.

Что такое лебедка?

Прежде чем мы перейдем к тому, как установить лебедку и какие преимущества вы от нее получите, важно знать, что такое лебедка. Не многие люди знакомы с лебедкой и принципом ее работы.

Лебедка — это мощная тяговая машина, имеющая один или несколько барабанов, оснащенных тросом, цепью или веревкой, намотанной вокруг него для облегчения подъема или буксировки.

Лебедки уже много лет используются для подъема каркасов конструкций или даже для подъема более тяжелых предметов. Даже сейчас они помогают, когда ваш автомобиль застрял в канаве или грязной луже, позволяя вытащить его.

4 Основные части лебедки

Лебедка состоит из нескольких различных компонентов, которые работают синхронно. Тем не менее, основными элементами лебедки являются:

Барабан

Как следует из названия, это цилиндр, расположенный горизонтально, чтобы трос был аккуратно обмотан вокруг него и не запутался.

Когда проволока наматывается или разматывается, барабан вращается по кругу, чтобы вы могли получить столько проволоки, сколько вам нужно.

A Тросовый трос

Лебедки всегда поставляются с одним или двумя барабанами, на которые намотана стальная или цепная проволока. Этот провод может иметь длину от 9 до 36 м или даже больше.

Двигатель

Это силовая установка лебедки, приводящая в действие весь механизм. В зависимости от того, какую модель вы получаете, двигатель может быть электрическим или гидравлическим.

Некоторые дешевые варианты также поставляются с ручными двигателями, но вы должны знать, что ручные двигатели обычно довольно медленные.

Зубчатая передача и корпус

Это еще одна важная часть лебедки, которая преобразует мощность двигателя в тяговое усилие. Благодаря этому вы можете мгновенно выбраться из канав и луж.

Все эти детали важны для правильной работы лебедки. Когда все эти компоненты работают как единое целое, вы даже можете вытащить автомобиль для буксировки.

Как установить лебедку?

Итак, теперь вы знаете, что такое лебедка и как она работает. Теперь пришло время подробно рассказать об установке лебедки.

Это может обойтись довольно дорого, если вы хотите нанять кого-то, чтобы сделать это сейчас, но не волнуйтесь. Мы здесь, чтобы провести вас через этот процесс, чтобы вы могли сделать это самостоятельно.

№1. Установка лебедки

Помните, что ваша лебедка должна быть установлена ​​на подходящей монтажной раме, предпочтительно изготовленной из стали. Существует 4 монтажных конфигурации, которые может иметь ваш кронштейн.

Нога вниз: Четыре монтажных отверстия лебедки обращены вниз, если вы устанавливаете ее в этом положении.

Нога вперед: Отверстия лебедки обращены вперед, если вы хотите установить лебедку в этом положении.

Нога вперед или нога вниз: Подобные лебедки можно устанавливать либо вперед, либо вниз, в зависимости от того, что вам больше нравится.

Нога вниз и вперед: Эти лебедки поставляются с четырьмя болтами.

Два из четырех используются для установки лебедки в конфигурации с креплением вперед, а два других предназначены для установки лебедки в конфигурации с опорой вниз.

Вы не можете установить эти лебедки только в одном желаемом положении, например, только на ногу вниз или вперед.

№2. Время установки

Перед установкой лебедки убедитесь, что используемая монтажная пластина соответствует номинальной мощности лебедки.

Найдите раму лебедки, которая лучше всего подходит для вашего автомобиля, и убедитесь, что рама имеет толщину не менее 5 мм. Рамы лебедки обычно поставляются вместе с инструкцией по установке.

Необходимо убедиться, что лебедка надежно закреплена на месте с помощью пружинных шайб и болтов, покрытых Dacromet. По крайней мере, они должны быть 8,8 класса.

При монтаже лебедки не забудьте использовать высокотемпературную литиевую смазку для смазки лебедки.

№3. Электрические соединения

Это необходимый шаг, поскольку большинство имеющихся на рынке лебедок в настоящее время имеют электропривод.

Одним из наиболее распространенных способов установки лебедки является использование автомобильного аккумулятора для ее работы, когда она установлена ​​спереди.

Вот пошаговая инструкция, как это сделать:

Возьмите положительный провод (+), обычно красный, и подключите его к положительному выводу лебедки (+)

• Теперь возьмите отрицательный провод (-), который обычно бывает коричневым или черным, к заземляющему штырю лебедки. Переместите оба провода в секцию двигателя спереди.
• Убедитесь, что провода не находятся в местах, которые могут защемить или потереть провод, а также убедитесь, что он находится вдали от источников значительного тепла.
• Теперь подключите положительный провод лебедки (+) к положительному выводу аккумулятора (+). Помните, что большинство лебедок поставляются с универсальным предохранителем.
• Все, что осталось сделать, это подключить отрицательный провод лебедки (-) к отрицательному выводу аккумулятора (-).

Вы должны стараться держать двигатель включенным во время работы с лебедкой, чтобы предотвратить разрядку аккумулятора.

№4. Безопасность прежде всего

Прежде чем приступить к установке лебедки на свой автомобиль, в первую очередь необходимо подумать о безопасности. Не забывайте, что лебедки довольно мощные.

Они могут с легкостью с помощью силы тянуть до тысячи фунтов. Вот почему вы не должны относиться к лебедкам легкомысленно.

Таким образом, чтобы обезопасить себя от любых возможных травм, вам необходимо соблюдать некоторые меры предосторожности, которые помогут вам избежать опасности.

Не пытайтесь установить лебедку без понимания или прочтения Руководства оператора.

Вам необходимо убедиться, что вы внимательно прочитали руководство и поняли все написанное в нем, касающееся установки лебедки на ваш грузовик.

Там можно найти много информации о том, как обращаться с лебедкой.

№5. Не торопитесь

Опять же, не забывайте, что лебедка — это надежное оборудование, и при неправильном обращении с ней легко можно получить травму.

Имея это в виду, вы должны потратить столько времени, сколько вам нужно, чтобы установить лебедку, чтобы избежать травм. Жизнь дороже вашего времени!

#6. Попробуйте работать в перчатках на

Если вы не знакомы с работой с металлической проволокой, подумайте о том, чтобы надеть перчатки для защиты от осколков.

Осколки металлических проводов легко могут повредить руки. Таким образом, это безопасно только в перчатках.

№7. Осмотр перед началом работы лебедки

Перед началом процесса установки необходимо убедиться, что лебедка и все остальные элементы для эвакуации работают в оптимальном состоянии.

Необходимо осмотреть каждую часть лебедки на наличие видимых повреждений.

Если вы используете лебедку, вы должны научиться правильно пользоваться лебедкой. Убедитесь, что на вас надеты толстые и прочные перчатки, когда вы работаете с тросом лебедки, чтобы избежать возможных травм.

Вы должны соблюдать все эти меры предосторожности, если хотите избежать несчастных случаев.

Часто задаваемые вопросы

Сколько времени займет установка лебедки?

В зависимости от ваших навыков установка лебедки займет около 1,5-2 часов. Чем больше вы будете практиковаться, тем меньше времени потребуется на его установку.

Разряжает ли аккумулятор батарея при использовании лебедки?

Вообще-то да. Лебедки обычно потребляют много энергии от аккумулятора вашего автомобиля. Так что не забудьте включить мощную батарею, если собираетесь ездить по пересеченной местности.

Нужна ли мне пластина для крепления лебедки?

Да.
