Как сделать ручную лебедку своими руками

Главная » Инструменты и оборудование » Механизированные » Другие электроинструменты

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

Опубликовано: Рубрика: Другие электроинструментыАвтор: Andrey Ku

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту.

Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

Виды лебедок – конструкция и принцип работы

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

  1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
  2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен.
    Конструкция крупногабаритная, используется преимущественно в строительстве.
  3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Привод механизмов – ручной и машинный

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия. Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик. Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

  • компактные размеры, за что их особенно ценят автолюбители;
  • мгновенная готовность к использованию без особой подготовки;
  • возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
  • простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Типы подъемных механизмов с использованием физической силы

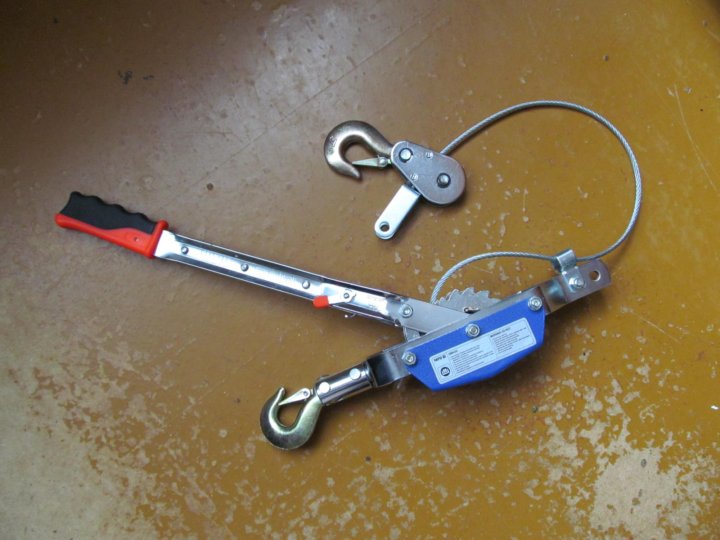

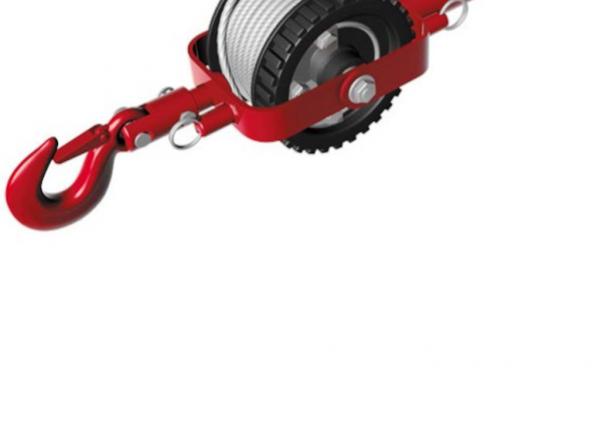

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

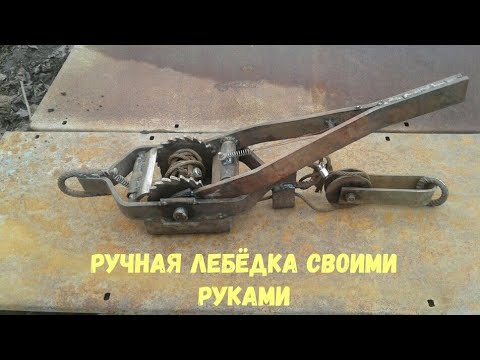

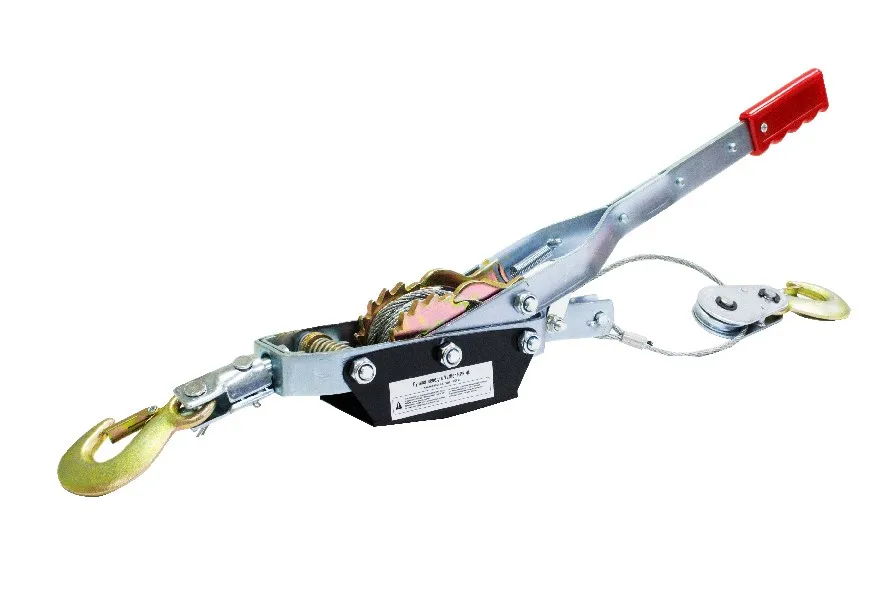

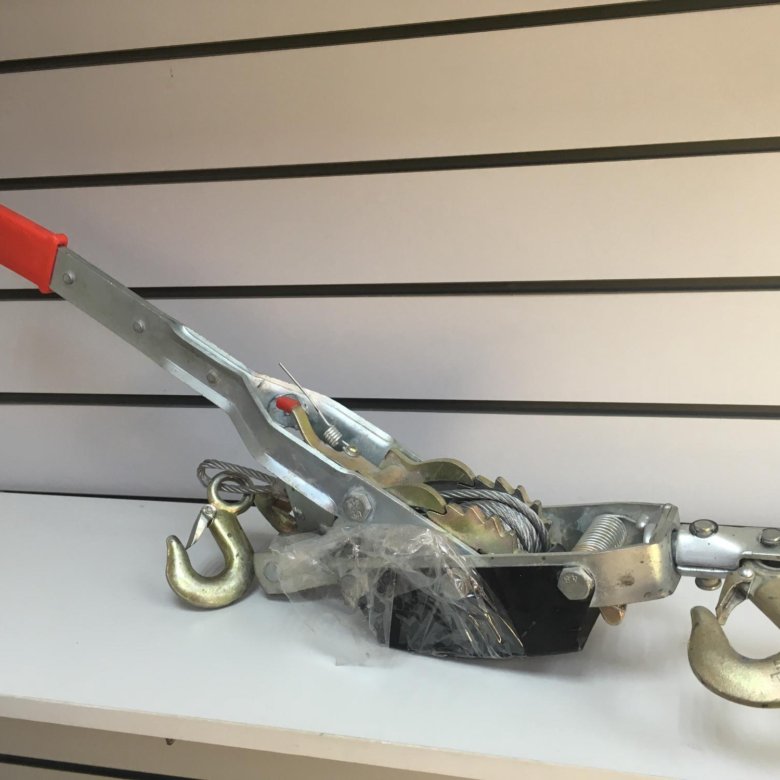

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

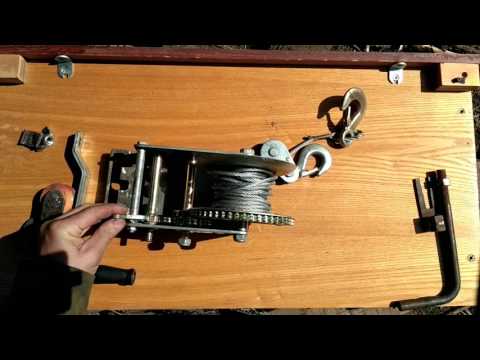

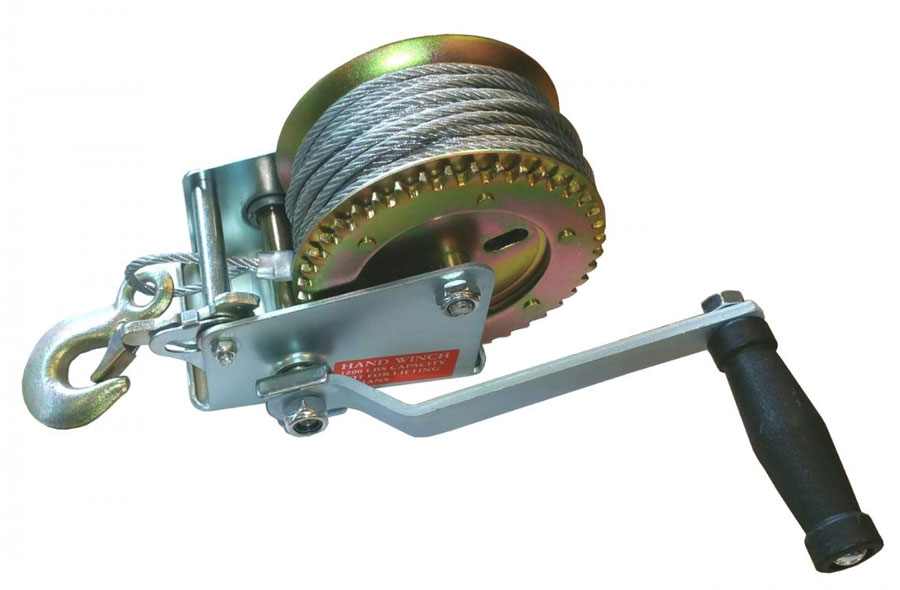

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

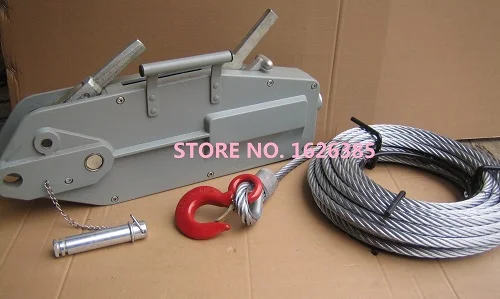

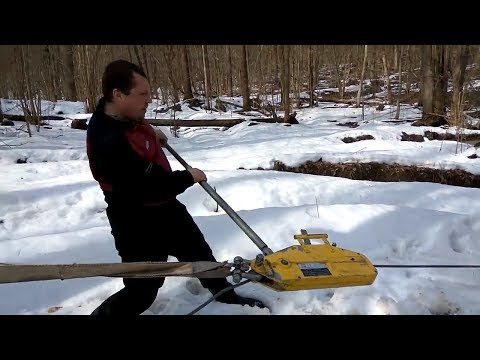

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу. Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

Какое устройство выбрать для автомобиля?

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

Как вытащить машину, используя простейшие средства?

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

  • Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
  • Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
  • Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

Стационарная лебедка с ручным приводом

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

  • каркас из профильной трубы 20×20 мм;
  • барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
  • вал;
  • 6 втулок длиной 200 мм из трубок диаметром 14 мм;
  • рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам. После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют. Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

  • под крепление ступиц – 4 штуки;
  • в центре – под вал;
  • отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками. Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка. На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

Устройство с червячным механизмом

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки. Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам. К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

  1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
  2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
  3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
  4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.
Шестерня Глиста

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода. Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин. Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

  • на оба конца вала устанавливают подшипники или втулки из латуни;
  • надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
  • насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
  • окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

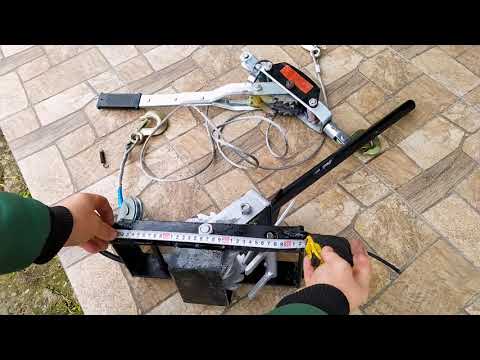

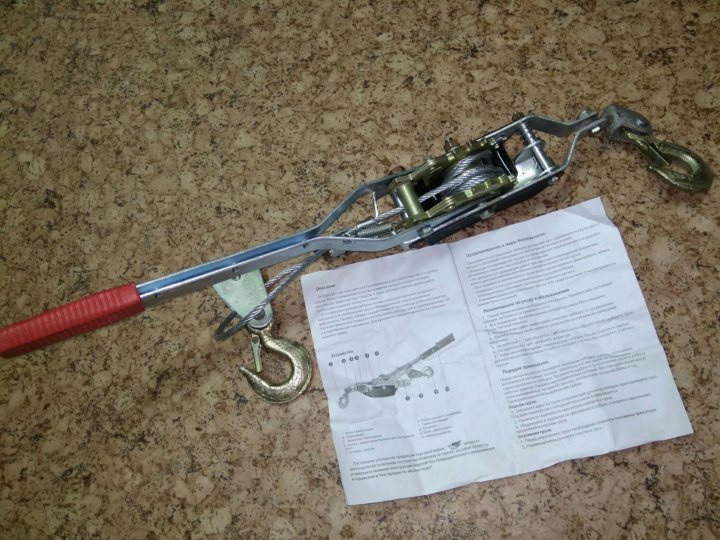

Переделка китайской рычажной лебедки

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

  • «собачки» поднимаются флажком;
  • рычаг двигают в сторону человека;
  • происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

Понравилась статья? Поделиться с друзьями:

Лебедка, изготовленная своими руками, ее особенности и разновидности + видео

Лебедка, сделанная своими руками, всегда будет замечательным подспорьем, как при строительстве, ремонте, так и во множестве других ситуаций, требующих перемещения или подъема грузов на высоту.

Ручная лебедка, сделанная своими руками, – и катапульта Леонардо да Винчи останавливает врагов

Гениальный художник, ученый, изобретатель известен и как автор оригинальных решений при создании оружия. Так, катапульта с лебедкой прославила Леонардо и явилась эффективным средством сдерживания врагов. Лебедка – это машина для перемещения грузов посредством движущегося рабочего органа (каната, цепи). Простейшие из них – ворот, блок – известны с древних времен.

В России лебедки применялись с одиннадцатого века при добыче соляных растворов. В четырнадцатом-пятнадцатом веках их использовали при водоотливе, на рудных промыслах, в строительных работах. Они описываются в трудах М. В. Ломоносова. Теоретически можно выстроить лебедку до Луны, были такие фантастические проекты. Нужно лишь правильно сделать расчеты.

С реальными же приспособлениями, включая самодельную ручную лебедку, вы можете ознакомиться, посмотрев видео.

Лебедки, их виды и возможности

Если вам случалось поднимать ведро воды из глубокого колодца, вращая ворот, вы уже имеете представление о принципе работы лебедки. Лебедка – это машина для подъема или перемещения грузов. Она состоит из барабана или шкива для грузового каната, механизма привода с промежуточными передачами, тормозного устройства и опорной станины. В зависимости от назначения, эти механизмы разделяются на тяговые (перемещающие грузы по горизонтали) и подъемные.

В наше время трудно представить погрузо-разгрузочные, строительные, ремонтные, складские работы, автосервис без этих простых и надежных устройств, прошедших проверку на протяжении веков и постоянно совершенствующихся. Наряду с механизмами для швартовки судов, подъема якорей, лебедками в составе большого количества машин, успешно функционирует самодельная ручная лебедка – оптимальный вариант при строительстве дачного домика.

Несколько слов о классификации лебедок. В зависимости от способа установки выделяют

  • стационарные,
  • переносные (помещаемые на временном основании),
  • передвижные (со станинами, имеющими ходовые катки).

По типу передачи тягового усилия различают лебедки с навивными барабанами и лебедки с фрикционными барабанами или шкивами. Использование ручного или машинного привода определяет два основных вида лебедок. Гужевой привод – волы или лошади – остался в далеком прошлом. Поэтому если вы не способны на тяговое усилие, эквивалентное работе пары волов, ваш выбор – это электрическая лебедка, установленная своими руками.

Ручной привод: рассчитываем только на себя

Ручные лебедки часто используются для различных ремонтных работ, в индивидуальном строительстве, на базах и в магазинах по реализации стройматериалов – в общем, там, где требуется поднимать или перемещать довольно большие тяжести. Лебедка с ручным приводом обязательно должна иметь тормоз и храповый останов либо безопасную рукоятку, которая сочетает функции приводной рукоятки, останова и тормоза. Это является гарантией безаварийного проведения работ.

Да, лебедка, несомненно, облегчает труд. Но не стоит забывать, что она требует, в зависимости от выполняемой операции, тех или иных физических усилий, порой весьма значительных. Только соотнеся объем предстоящих работ и их тяжесть, вы принимаете решение самому делать строительную лебедку.

Машинный привод – один барабан, два барабана…

Традиционно лебедки с машинным приводом применяются для обслуживания простых строительных кранов, скреперных, буровых установок, в лифтах. Они могут иметь один, два или три барабана. Возможно, использование различных приводов – электрических, дизельных, пневматических, паровых.

Более часто встречаются реверсивные лебедки, барабан которых связан с валом двигателя зубчатыми колесами редуктора, реже – фрикционные с использованием соответствующей муфты или разъемной фрикционной передачи. Электролебедки снабжены автоматическими тормозными системами.

Самодельная ручная лебедка – панацея застрявшего в лесу автомобилиста

Строительная лебедка своими руками – это заманчивый проект. Изучив вопрос, закупив необходимые детали и узлы, я поспешил на загородный участок, где начали подрастать стены моих будущих хором. Но на подступах к хутору мой “железный конь” безнадежно застрял. Как всегда, попытки вырваться из тисков грязи давали обратный результат. Я знал, что единственный тракторист Костя уехал на свадьбу в другую деревню, а дачники еще не появлялись. Ситуация называется “Помоги себе сам”, примерно как барон Мюнхгаузен за волосы себя из болота вытаскивал.

И я таки вытащил свою машину. Потому что у меня получилось сделать ручную лебедку из подручных материалов. У кого фазенда в этих благословенных местах, тот всегда имеет в багажнике набор на случай чрезвычайных ситуаций: лом, который играет роль оси вращения, отрезок трубы, то бишь барабан, ну, а без троса кто же за руль садится? К трубе у меня приварен рычаг. Сила, конечно, нужна, чтобы сдвинуть с места автомобиль. Но все-таки это возможно. Попотел, повращал трубу. Постепенно намотался трос, и выползли мы из грязи. Золотое изобретение – лебедка.

Вы спросите, так как же сделать такую лебедку своими руками? Все очень просто.

  1. Сначала следует вкопать лом или длинную прочную палку достаточно глубоко в землю. Это будет наша ось вращения.
  2. Затем сверху на эту ось следует надеть отрезок трубы. Удобнее использовать трубу с каким-нибудь углублением или приваренными “ушками”, за которые можно зацепить трос. (Для того чтобы отрезать нужный кусок трубы, вы можете воспользоваться электрическим труборезом или даже ножовкой по металлу.)
  3. Цепляем один конец прочного троса (стропы) на отрезке трубы, а другой конец – к нашему грузу (в данном случае это застрявший автомобиль).
  4. С помощью рычага начинаем наматывать трос на нашу трубу. Здесь важно учитывать два момента: чем длиннее рычаг, тем меньше своих сил придется прикладывать для достижения результата, но при этом работать с очень длинным рычагом обычно неудобно. Оптимальной длиной будет сантиметров 70–90.

Осталось разобраться, каким образом будет закреплен рычаг. Существует несколько вариантов: можно заранее приварить рычаг к трубе, что не всегда удобно; либо же сделать петлю из троса и рычаг вставить в эту петлю.

Работаем без травматизма, или не стой под грузом

При эксплуатации грузоподъемных механизмов архиважное значение имеют правила безопасности. Ни один человек не должен находиться в зоне действия лебедки. Если это по каким-либо причинам трудно обеспечить, надо выставить наблюдающего, который не допустит возникновения ситуаций, грозящих бедой. Тому, кто управляет механизмом, должно быть хорошо видно, как перемещается груз. Профессионалы знают, сколь важно надежно закрепить лебедку и проверить правильность направления намотки каната на барабан. В идеале запас прочности лебедки должен быть шестикратным.

Если вы используете лебедку, чтобы вытащить автомобиль, убедитесь, что трос вы взяли достаточно прочный и без повреждений. А для страховки будет нелишним накинуть на трос какое-нибудь старое покрывало или куртку, которую не жалко запачкать. В случае обрыва троса, это частично погасит силу, с которой “выстрелят” его куски, что может спасти вас от травмы.

Электрическая лебедка своими руками: уверены, что осилите?

Несомненно: тот, кто может, давно уже сделал. Разобрался с подшипниками, зубчатыми передачами, ползающими и неподвижными гайками и т.п. Такие люди, прежде всего, конкретно формулируют цель, начинают с точных расчетов, схем, эскизов. И дело в их руках спорится. Но не у всякого такое призвание. Если вы не относитесь к числу тех, кто уверен в своих силах, но хотели бы сделать электрическую лебедку своими руками, воспользуйтесь услугами  квалифицированного консультанта.

И помните, что вам стоит учитывать и то, что, не имея под рукой подходящих деталей, за самодельную электролебедку придется выложить приличную сумму. И сумма будет сравнима с затратами на покупку неплохого б/у варианта. Тогда, возможно, лучший путь для вас – удачно выбрать надежную машину из имеющихся в продаже под планируемую работу, правильно установить этот механизм, проштудировать руководство по эксплуатации. Выбор за вами!

  • Автор: Михаил Малофеев
