Светодиодная лента SMD 3528 — 3 вида, характеристики, сравнение, белая и rgb

Очень многие недооценивают светодиодную ленту SMD 3528, считая что у нее слишком маленькая мощность и световой поток.

Действительно в ней используются светодиоды малого размера: шириной 2,8мм и высотой 3,5мм. Эти светодиоды одни из наименее ярких, что применяются в led лентах.

Ленту SMD 3528 можно подразделить на следующие виды:

  • 60 светодиодов на 1 метр
  • 120 светодиодов на 1 метр
  • 240 светодиодов на 1 метр

SMD 3528 RGB

В большинстве своем она монохромная. Запомните, что на основе SMD 3528 встречаются ленты RGB только такого исполнения, когда каждый отдельный светодиод отвечает за один цвет, не более.

Полноценные разноцветные RGB изготавливают только на основе больших светодиодов SMD 5050, там где можно поместить 3 кристалла в один корпус.

В RGB 3528 у вас в одном модуле из трех диодов может светиться один или два диода, а остальные будут ожидать своего цвета. Представьте себе провалы и разбежку световых пятен при этом.

разноцветная rgb лента smd 3528 синий цвет

разноцветная smd 3528/60 led зеленый цвет

Например при образовании желтого цвета будут загораться сразу два элемента — красный и зеленый, а третий диод в это время будет потухшим.

SMD 3528/60 led

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

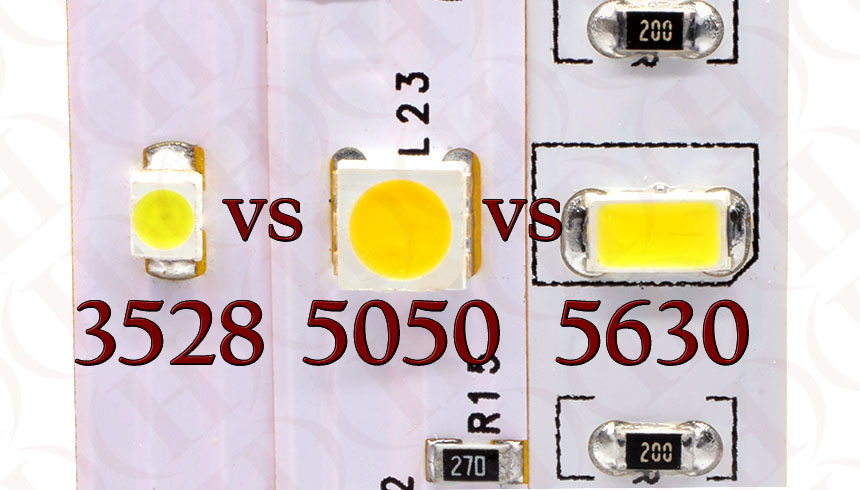

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

В итоге, не о каких 450 Лм на 1м и речи быть не может. И лента действительно будет выглядеть довольно тускло.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

Лента SMD 3528/120 led

В одном метре этой ленты, как видно из названия, содержится 120 светодиодов.

Мощность ее 9,6 Вт/м. Световой поток — 850-900 Люмен.

Отрезать ее можно по 5 см. Причем в этих 5см уже содержится по 6 светодиодов.

Есть варианты и с меньшей кратностью модулей — всего по 2,5см и 3 светодиода внутри.

Но опять же, все параметры (мощность, световой поток) будут отличаться у лент премиум класс и у стандарт. Отличить их между собой можно по внешнему виду.

В менее качественных стандарт лентах, светодиоды на подложке припаяны как попало.

Нет четкой симметричности в расположении.

Несмотря на относительно небольшую мощность и световой поток, эту ленту можно использовать для частичной замены основного освещения. Также ее преимуществом является частота расположения светодиодов на подложке.

Из-за этого, при подсветке создается практически сплошная, без разрывов светящаяся полоса.

Ленту на 120 диодов чаще всего используют для подсветки потолка, как матового, так и глянцевого.

Благодаря частоте расположения диодов ее можно располагать очень близко к потолку. Если у вас расстояние между ним и гипсокартоном или карнизом небольшое (не более 5см), и при этом вы не хотите, чтобы были заметны световые пятнышки, то СМД 3528/120 лучший вариант.

Недостаток — это обязательное применение алюминиевого профиля. Все-таки мощность почти в 10Вт уже обязывает. Иначе перегрев и разрушение кристаллов неизбежен.

SMD 3528 на 240 светодиодов

В отличие от предыдущих лент, напряжение питания у СМД 3528/240 — 24 вольт. То есть, вам понадобится другой блок питания, на другое напряжение, отличное от 12В.

Световой поток у этой ленты — 1800 люмен на метр.

Мощность 19,2Вт/м.

У нее самое минимальное расстояние между светодиодами. Они припаяны буквально впритык друг к дружке.

Отдельный модуль и кратность резки, как и у предыдущего вида — 5см.

Но зато здесь уже на этих сантиметрах расположено не 6 светодиодов, а целых 12.

Опять же, есть варианты и с кратностью 2,5 см + 6 светодиодов внутри.

То есть, вы в любом случае будете видеть сплошную светящуюся полосу, даже когда лента находится вблизи, а не под потолком.

Она вполне может использоваться для полноценной замены основного освещения. Обязательное условие монтажа — это применение алюминиевого профиля.

Хоть светодиоды здесь небольшие, но из-за их количества, тепла выделяется предостаточно, чтобы кристаллы без соответствующего охлаждения деградировали.

Подводя итог, можно сделать вывод, что несмотря на маломощность, применение данных лент очень разнообразно.

А в некоторых случаях, именно благодаря маломощности такие SMD 3528, могут запросто заменить полноценное освещение в гараже или дачном домике.

Для площади в 30м2 будет достаточно всего лишь 3-х пятиметровых лент на 120 диодов. Подключить их можно от простого автомобильного аккумулятора в 60А.

Светодиодная лента 3528 – основные особенности, технические характеристики, а также преимущества

Вид любого объекта можно изменить благодаря использованию световых эффектов. Другими словами его можно подсвечивать белым или другим цветом и в результате он будет выглядеть совсем по-другому.

Подсветку объектов можно осуществлять с помощью разных осветительных приборов. Однако большое количество из них работает с большим напряжением (220 вольт) и потребляет много тока.

А вот такой источник света как светодиодная лента 3528 может похвастаться экономичностью и работой при напряжении 12 вольт. Она является идеальным вариантом для изменения внешнего вида любого объекта с помощью игры света.

Думаю, вы поняли, что данная статья будет посвящена такой светодиодной ленте, как SMD-3528.

Конструкционные особенности

И так, с самого начала рассмотрим ее конструкционные особенности. Как и все LED-ленты с маркировкой SMD, так и наша лента создается путем установки каждого элемента на поверхность печатной платы. Иными словами при производстве осуществляется поверхностный монтаж каждого элемента.

Какие же элементы размещаются на поверхности платы светодиодной ленты, которую называют SMD3528? Список этих элементов состоит из:

  1. Светодиодов.
  2. Токопроводящих дорожек.
  3. Резисторов.

Во время производства по всей длине печатной платы размещаются две или четыре (в случае RGB-ленты) токопроводящих дорожки. Далее к этим дорожкам подключаются светодиоды и резисторы.

Здесь стоит отметить, что все светодиоды являются сгруппированными. Каждая группа насчитывает три таких элемента и, соответственно, подключается к вышеназванным дорожкам. Также в состав каждой группы входит один или три резистора. Количество резисторов зависит от особенностей светового диода.

Особенности светодиодов

Светодиодная лента 3528 обладает такими светодиодами, которые имеют форму прямоугольника. Этот прямоугольник характеризуются размерами 3,5 на 2,8 миллиметра. Собственно эти размеры указываются в самом названии.

Один светодиод из ленты
[sc name=img ]

Сам светодиод состоит или из одного, или из трех кристаллов полупроводника. Как известно, когда через этот кристалл проходит ток, то он светится определенным цветом.

От количества кристаллов и зависит количество резисторов в отдельной группке диодов. В итоге один резистор должен подавать ток на один кристалл.
Если светодиод состоит из одного кристалла, то светодиодная лента 3528 называется монохромной.

Она создает свет только одного цвета. Сегодня на рынке можно купить такие монохромные светодиодные ленты 3528, которые могут светиться или холодным белым, или теплым белым, или синим, или красным, или зеленым, или же желтым цветом.

Здесь хочется напомнить о такой характеристике как освещенность, которая измеряется люменами. Белый светодиод может создать от 3,2 до 5,5 люмен. Синий — 0,6-0,85 люмен. Красный и желтый диоды создают световой поток с количеством люмен от 1,2-1,6.

Красная светодиодная лента
[sc name=img ]

Зеленый же создает световой поток, который характеризуется 2,8-3,5 люмен. Подытоживая, можно сказать, что одноцветная светодиодная лента 3528 может создавать поток, который имеет от 0,6 до 3,5 люмен.

В том случае, если светодиод нашей LED-ленты состоит из трех кристаллов, то она называется цветной. Она может создавать свет разных цветов и по желанию эти цвета можно менять.

Однако здесь есть нюанс. Размеры главного компонента не увеличиваются (они остаются 3,5х2,8 мм), а количество кристаллов становится больше. Это приводит к тому, что производители жертвуют размерами кристаллов.

В результате меньший кристалл может создать меньше света. И получается так, что цветная LED-лента SMD-3528 может создать световой поток с количеством люмен, которое колеблется от 0,3 до 1,6 люменов.

Собственно поэтому цветную светодиодную ленту SMD-3528 покупают не очень часто и, соответственно, выпускают также не часто.

Полезный совет: чтобы создать очень яркую динамическую цветную подсветку нужно использовать LED-ленту SMD-5050 или же несколько разноцветных SMD-3528.

Итак, для подсветки определенного элемента наиболее предпочтительно использовать монохромную светодиодную ленту 3528, которая может иметь 60 и более светодиодов на погонный метр. Собственно, так и делает большинство людей. При этом фаворитом является та LED-лента, которая создает свет белого цвета.

Количество диодов на один метр

Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

Различные типы светодиодной ленты
[sc name=img ]

В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.

Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.

От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.

Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.

Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:

  • белой;
  • черной;
  • коричневой;
  • желтой.

Все элементы (диоды, дорожки и резисторы) покрываются лаком. Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами.

Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.

Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.

Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.

Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.

Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.

Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.

Сферы применения

Благодаря своей конструкции и техническим характеристикам LED-лента SMD-3528 может использоваться в очень многих сферах. Так, ее можно использовать для подсветки:

  1. подвесных потолков;
  2. мебели, полок, отдельных зон мебели, стен;
  3. товаров и объявлений на витринах, рекламных вывесок;
  4. отдельных элементов автомобилей;
  5. зданий и различных сооружений (ею можно подсветить различные архитектурные элементы)
  6. бассейнов, ванн, аквариумов;
  7. различных ландшафтных элементов (лестницы, деревья, лавочки).

Преимущества

Такое широкое использование этой светодиодной ленточки обусловлено большим количеством преимуществ. Список этих преимуществ состоит из следующих пунктов:

  1. Возможность использования в различных условиях (за исключением помещений, в которых температура превышает 60 градусов Цельсия).
  2. Широкий спектр цветов и яркости.
  3. Компактные размеры. Такую ленту светодиодного типа можно устанавливать в разных местах, причем возможным является монтаж за некоторые предметы (карниз, зеркало и т. д.).
  4. Легкая процедура монтажа. При этом монтаж может осуществляться на горизонтальную, вертикальную и наклонную поверхности.
  5. Низкий уровень рабочей температуры (благодаря этому светодиодную ленту SMD-3528 удобно использовать в помещениях, которые плохо вентилируются).
  6. Способность гнуться дает возможность образовывать изображение с различными формами.
  7. Такую ленту можно разрезать на куски и при этом каждый из них не потеряет своих рабочих свойств.
  8. Долгий рабочий срок (до 50 000 часов).
  9. Высокая экономность (ленточки среднего качества создают 70-80 люмен на ватт).
  10. Возможность работы во влажных условиях, а также в воде.
  11. Потребность в токе, напряжение которого равняется 12-ти вольтам (это напряжение является безопасным для человека).
  12. Угол излучения света равняется 120 градусам. Это свидетельствует о том, что свет не направляется в одну точку.

Недостатки

Что касается недостатков, то их список является очень малым. Один из них кроется в том, что для работы SMD-3528 нужно использовать блок питания, а это — дополнительные затраты.

Если светодиодная лента SMD-3528 будет использоваться в ванной или бане, то возникают проблемы с размещением блока питания. Как известно, он должен находиться вне помещения с высокой влажностью. Здесь нужно использовать большее количество проводов.

Места соединения разных частей являются нежными и с ними нужно осторожно обращаться, особенно, если соединение происходило путем пайки.
Ее нельзя сильно сгибать, а также использовать в помещениях, в которых температура воздуха превышает 60 градусов Цельсия.

Электрика в доме — масса справочной информации для проведения работ. Загрязнения в теплообменниках Важность противопожарных дверей Керамический дымоход: устойчивость к высоким градусам

Спецификация LED SMD 3528 Deep Red 650

Подробное описание продукта

Тип: SMD светодиод Материал чипа: Ingan
. Излучающий цвет: Красный. 200-300мкд Мощность: 0,06W
Угол просмотра (°): 120 градусов Индекс цветового рендеринга:
Цветовая температура: 66012
ТЕМПРЕСС: 660NM
. — 85
Чип Бренд: Epistar Chip, Sanan Chip, Epileds Chip Ток: 20 MA
Напряжение: 2.0-2.4V Warranther: 2.0-2.4V: 2.0-2.4V: 2.0-2.4V: 2.0-2.4V: 2.0-2.0011 2 лет
Срок службы: 50000-100000H

Dataheet PLCC-2 Deep Deep 650NM-665NM CHIP 0,0693 DATASHEET PLCC-2 DEAD RED 650NM-665NM CHIP 0.068.

  • Особенности:

  • 1. Пакет P-LCC-2.
    2. Белый пакет.
    3. Оптический индикатор.
    4. Бесцветное прозрачное окно.
    5. Идеально подходит для подсветки и световодов.
    6. Интеррефлектор.
    7. Широкий угол обзора.
    8. Подходит для автоматического оборудования для размещения.
    9. Подходит для процессов парофазного оплавления, инфракрасного оплавления и пайки волной припоя.

    10. Доступны на ленте и в катушке (лента 8 мм).
    11. Сам продукт останется в версии, соответствующей RoHS.

  • Описание:

  • 1. Модель Yh4528R660 доступна в нежно-красном, оранжевом, желтом, зеленом, синий и белый. Благодаря дизайну упаковки светодиод имеет широкий обзор угол и оптимизированное световое соединение межрефлектором. Эта особенность делает светодиод SMT TOP идеальным для применения в световодах. Низкий ток требование делает это устройство идеальным для портативного оборудования или любого другого приложение, где мощность в большом почете.

  • Применение:

  • 1. Автомобильная промышленность: Подсветка приборных панелей и переключателей.
    2. Телекоммуникации: Индикатор и подсветка в телефоне и факсе
    3. Индикатор и подсветка аудио- и видеоаппаратуры.

    4. Индикатор и подсветка в офисной и семейной технике.
    5. Плоская подсветка ЖК-дисплеев, переключателей и символов.
    6. Применение световода.
    7. Общего назначения



    Package Dimension:

    Part No. Chip Material Lens Color Source Color
    Yh4528R660 AlGaInP Water Clear Plant Red











    •

    Наши преимущества0003

    Рекомендуемая пайка. easy

    9028 °C

    012

    СВЕТОДИОДНЫЕ ЛАМПЫ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА
    Тип изделия: Yh4528B
    0012
    Symbol
    		Value Unit
    Forward current
    If
    		20 mA
    Reverse voltage Vr 5 V
    Power dissipation Pd 0,06 Вт
    Диапазон рабочих температур Верх -25~+80 °C
    Tstg -30~+85 °C

    Peak pulsing current

    (1/8 duty f=1KHz)

    		 Ifp 30 mA
    Electro-Optical characteristics (TA=25°C)
    Parameter

    Test

    Condition



    Symbol

    		 Value Unit
    Min Typ Max
    Wavelength If=20mA WL 640 — 650 NM
    Forward voltage If=20mA Vf 2. 0 — — 2.4 V
    luminous flux
    If=20mA
    		φ 200 — 300 MCD



    Viewing angle at 50% IV

    		 If=20mA 2θ 1 /2 — 120 — Deg



    Color rendering index

    If =20mA
    		CRI — — — Ra
    Reverse current Vr=5V Ir — 5 — мкА

    Размеры катушек :

    Darier Dimensions :
    .

    Область применения

    Широко используются в светодиодных лампах, светодиодных лампах, светодиодных панелях, светодиодах. потолочный светильник, светодиодный уличный фонарь, светодиодный светильник, шахтерский светильник, сценический свет, фонарик, осветительные приборы, лампы освещения лампы и фонари, а также наружные рекламные щиты, такие как электронный дисплей, светофоры, знаки, автомобильные задние фонари, светодиодные модули, ЖК-подсветка, светодиодное освещение, светодиодное освещение мягкая/жесткая световая полоса и т. д. — лучший выбор для замены традиционных источник света освещения.

    ПРЕДЫДУЩАЯ：Стабильный светодиод SMD 3528, желтый оранжевый Smd Led Plcc 2 3528 3,5 * 2,8 * 1,7 мм СЛЕДУЮЩАЯ：Светодиод высокой яркости SMD 3528 620-630 NM Излучаемый цвет платы для коммерческого освещения

    16,4 фута Белые светодиодные ленты с кабелем постоянного тока, 300 шт. Светодиоды SMD 3528, 12 В постоянного тока, для использования внутри помещений Единицы измерения Светодиоды SMD 3528, 12 В пост.

    тока, для помещений

    Наша светодиодная лента имеет холодный белый свет (5000K), который ярко светит и освещает любую область, на которую наклеена эта лента. Эта светодиодная лента отличается простотой установки благодаря клейкой обратной стороне 3M, что позволяет приклеивать светодиодную ленту к различным поверхностям. Клейкая задняя часть предлагает быстрый, удобный, безопасный и простой способ установки светильников без каких-либо хлопот. В целях безопасности светодиоды не нагреваются, поэтому к ним безопасно прикасаться. Это удобно, если в доме есть домашние животные или маленькие дети. Эти гибкие и тонкие светодиодные ленты подходят для небольших площадей или окаймляют различные объекты. Кроме того, эти фонари имеют различные места на полосе для обрезки, поэтому их легко настроить для создания точной желаемой длины.

    Особенности

    • Длина: 16,4 фута (5 метров)
    • SMD 3528 (3,5 мм x 2,8 мм)
    • 300 светодиодов
    • Простая установка. Клейкая основа 3M для легкого нанесения
    • Вход питания 12 В постоянного тока
    • Потребляемая мощность 4,8 Вт на метр
    • Низкотемпературный, безопасный для прикосновения
    • Легко настраиваемая длина
    • Максимальная настраиваемая длина: 32,8 фута (10 метров)
    • Разрезать по линии и использовать с 4-контактными разъемами
    • Тонкое, компактное и гибкое приложение
    • Низкая стоимость обслуживания
    • Долгий срок службы 50 000 часов
    • Мгновенное включение и мгновенная яркость
    • Для использования внутри помещений
    • Адаптер питания не входит в комплект

    Требования к питанию светодиодной ленты

    0012
    Номер детали Мощность/счетчик Цвет Размер светодиодаLength LED

    IP Grade

    LED-3528-1DC 4. 8W White 3528 1ft 18pc Indoor only
    LED-3528-1 4,8 Вт Белый 3528 1 фут 18 шт.0012 White 3528 3.3ft 60pc Indoor only
    LED-3528-15DC 4.8W White 3528 16.4ft 300pc Indoor only
    LED-5050-1DC 14,4 Вт Белый 5050 1 фут 18 шт.0008 LED-5050-1 14.4W White 5050 1ft 18pc IP65 Outdoor
    LED-5050-3 14.4W White 5050 3.3ft 60pc IP65 Outdoor
    LED-5050-15DC 14,4W White 5050 16. 4-футов 300PC 16.4-футов 300PC IP65 Outdoor
    LED-5050RGB-1 14,4W RGB 5050 1FT 18PC IP65. 5050 3,3 фута 60 шт. IP65 Наружная
    LED-5050RGB-5 14,4 Вт21 5050 5ft 90pc IP65 Outdoor
    LED-5050RGB-10 14.4W RGB 5050 10ft 180pc IP65 Outdoor
    LED-5050RGB-15 14,4 Вт RGB 5050 16,4 фута 300 шт.0760

    9 5050109 505010

    Рекомендуется
    Power Adapter

    		 Power (DC)

    3528 White
    4.8W/Meter

    		 5050 White
    14.4W/Meter    		 5050 White
    14.4W/Meter    		 5050.
    PIPS-1210A 12V1A 12W 3M 1M 1M
    PIPS-1220A 12V2A 24W 5M0011 2M 3M
    PIPS-1230A /A

    ПРЕДУПРЕЖДЕНИЕ : Рак и репродуктивный вред www.P65Warnings.ca.gov
    (Закон штата Калифорния требует, чтобы это предупреждение было предоставлено клиентам из Калифорнии)
