Светодиодная лента SMD 5050 300 led 24V IP65

org/PropertyValue»>

Светодиодная лента
Количество светодиодов в метре, шт	60
Световой поток, Лм/м	660
Энергопотребление, Вт/м	14.4
Класс защиты, IP	65
Угол свечения, °	120°
Кратность резки	5см
Размеры ДxШxВ, мм	5000x10x3.8

Простота в подключении
Светодиодная лента может быть подключена в три простых шага:

I. Разрежьте вдоль светодиодную ленту  там, где пунктирная линия разделяет два набора положительных и отрицательных точек подключения.

II. Отклейте часть защитной полосы с клейкой подложкой на одном конце. Откройте откидной беспаечный зажим, вставьте светодиодную ленту в разъем соблюдая полярность. Закройте откидную крышечку беспаечного зажима.

III. Обезжирьте предварительно то место куда будет клеится светодиодная лента. Удалите остатки защитной полосы с клеевой подложки и приклейте светодиодную ленту к нужной поверхности.

Советы по безопасности

Не смотрите прямо на светодиодную ленту когда она включена.
Всегда отключайте электропитание перед нарезкой / подключением светодиодной ленты.
Не подвергайте светодиодную ленту прямому или косвенному соприкосновению со влагой.Не перегибайте и не сгибайте светодиодную ленту, попытка согнуть светодиодную ленту по ширине или длине-накрест с радиусом менее 15 мм, приведет к повреждению дорожек.

Источник питания

Не подключайте светодиодную ленту непосредственно к сети переменного тока 220В.

Перед монтажом подключите светодиодную ленту к источнику питания и проверьте, все ли работает.

Планирование и установка

Гибкие светодиодные ленты очень универсальны и могут обеспечить превосходное решение по освещению в различных интерьеров. Для максимального освещения и использования всех преимуществ светодиодных лент, необходимо пройти несколько шагов от планирования и проектирования до первого этапа установки. Небольшие рекомендации на первом этапе в процессе установки.

Некоторые общие вопросы задаваемые в процессе установки:

Где будет расположен ваш блок питания?

Как вы будете переключать светодиодное освещение, включать и выключается его?

Какая лучшая схема подключения наиболее оптимальна для вашей установки?

Как вы будете прокладывать проводку к вашему светодиодному освещению?

Подключение, блока питания и опции включения питания

Информация и иллюстрации ниже предлагаются рекомендации по выбору общий дизайн для вашего интерьера

1. Вкл / выкл светодиодной лентой происходит настенным выключателем

II. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью светодиодного диммера



III. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера

IV. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера и приемника сигнала

V. Светодиодная лента питается непосредственно от аккумуляторной батареи 12 В, с использованием защитного предохранителя и переключателя

Проводка электропитания

Важным фактором, который необходимо учитывать при проектировании системы освещения является:
Длина и размер провода, необходимые для подключения светодиодных ленты к источнику питания.

Падение напряжения

Падение напряжения является нормальным, оно происходит в потоках электроэнергии по проводной связи в системах низкого напряжения.

Рекомендуемая максимальная длины провода от источника питания до светодиодной ленты

22 AWG провод Диаметр кабеля, мм =0. 644 Сечение кабеля, мм2= 0.326 Сопротивление кабеля Ом/м =0.0530		18 AWG провод Диаметр кабеля, мм =1.02 Сечение кабеля, мм2 =0.823 Сопротивление кабеля Ом/м = 0.0210
Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)	Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)
3.6	3	3.6	6
7.3	2.4	7.3	4.8
10.9	1.8	10.9	3.6
14.6	1.2	14.6	2.4

Варианты подключения светодиодной ленты к источнику питания

I. Световые ленты подключены последовательно друг за другом. Ленты которые подключены дальше от источника питания, наиболее подвержены падению напряжения.

II. Световые ленты подключены параллельно друг друга и питаются от центрального провода источника питания. Этот тип подключения имеет наиболее  равномерную яркость свечения между светодиодными лентами.

III. Световые ленты подключены в замкнутую петлю, последовательно к источнику питания, конец второй ленты подключен к началу первой, такое подключение имеет равномерную яркость свечения.

IV. Все светодиодные ленты подключены к источнику питания. Общая потребляемая мощность должна определяться таким образом, чтобы не перегружать источник питания.

Подбор источника питания

Суммарная мощность блока питания, используемого в проекте зависит от требований потребляемой мощности каждой светодиодной ленты и общее падение напряжения в соединительных проводах. Светодиодная лента может быть подключена одной полосой или рядом полос, соединенных впритык или между собой.

Вычислить мощность для каждой ленты можно путем умножения мощности (ватт) на длину (метр) светодиодной ленты.

Места разреза светодиодной ленты

Светодиодная ленты может быть разрезана на отрезки длиной по 5 см, каждая из которых содержит 3 светодиода. Места разреза отмечены линиями, они расположены между точками пайки, как показано на рисунке ниже.

Использование беспаечных прижимных зажимов  / Пайка

Есть несколько вариантов для подключения светодиодной ленты. Процедура слева показывает, как соединить светодиодные ленты между собой с помощью беспаечных прижимных зажимов.
Хотя  как правило зажимами легче выполнить процедуру подключения чем паять контакты, но в некоторых случаях, паять контакты может быть просто необходимо. Для таких процедур, как пайка и склейка, у вас должен быть необходимый навык базового монтажа.

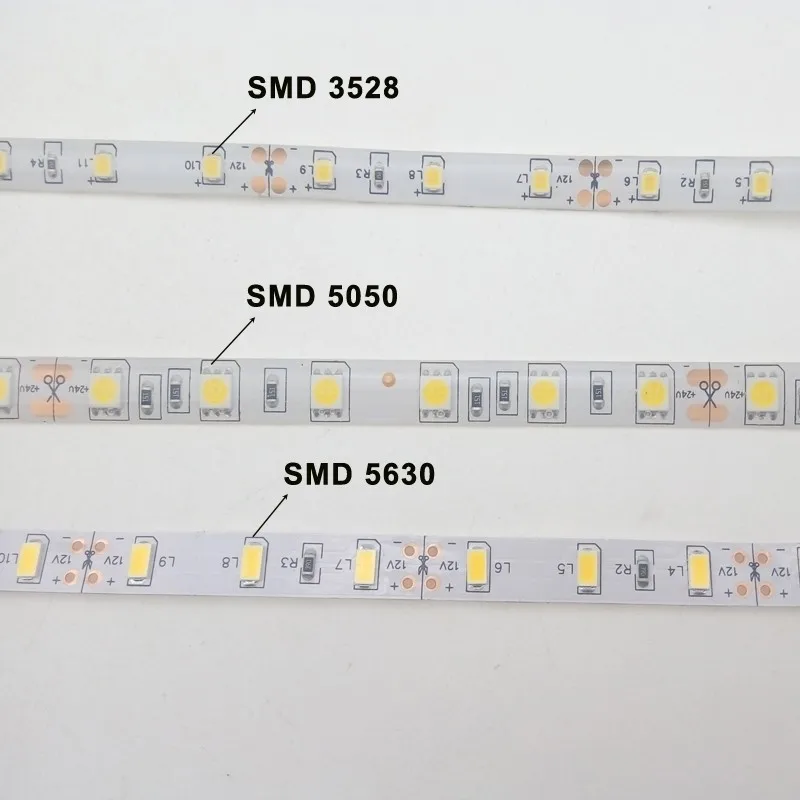

Характеристики светодиодов SMD 3528 5050 5630 5730 3014 2835

SMD – surface mounted device – устройство, монтируемое на поверхность. В исполнении SMD сейчас выпускается очень много различных электронных компонентов. Это не только светодиоды. В основном вся электроника использует платы с поверхностным монтажом. Электронные компоненты монтируются на поверхность платы. Их выводы не проходят через сквозные отверстия, а припаиваются к площадкам. При промышленном производстве могут применяться тугоплавкие припои. Иногда используется припои без свинца.

Cодержание

Маркировка светодиодов.

Такие SMD светодиоды маркируются четырьмя цифрами. Первая пара – длина, вторая – ширина. В каждой паре первое число целое число в мм, второе число – десятые доли миллиметра. Светодиод 5050 – имеет размеры 5 на 5 мм. 3528 – размеры 3.5 мм на 2.8 мм. Дополнительной информации маркировка не несет. Подробные характеристики описаны в сопроводительной документации на партию приборов. Ознакомление с сопроводительной документацией очень важно, так как производитель в один и тот же корпус может поместить кристалл разной мощности. В итоге вместо одноваттного источника света есть шанс получить осветитель на порядок слабее.

Светодиоды Super Flux Piranha (Пиранья)

Особая группа светодиодов, широко применяемых в рекламной промышленности и в автотюнинге — сверхъяркие светодиоды Piranha прямоугольной формы. Светодиоды отличаются особой формой основания, и улучшенными рассеивающими свойствами. Они удобно и жестко крепятся четырьмя выводами на печатную плату или на другое плоское основание.

Виды светодиодов

Цвета: белый, красный, зеленый и синий. Размеры — от 3 до 7,7 мм. Благодаря подложке большей площади и высокой теплопроводности, ток через светодиод может доходить до 50 мА при напряжении до 4,5 вольт. Угол рассеяния достигает 120 и более градусов.

Технические характеристики SMD светодиодов.

В большинстве случаев есть связь между типоразмером и характеристиками. Однако, если речь о «китайских поделках» ситуация может отличаться коренным образом.

Основными характеристиками являются:

• мощность;
• номинальная сила тока;
• типоразмер;
• поток;
• угол распространения света;
• цвет свечения;
• рабочая температура;
• количество кристаллов в едином корпусе.

SMD 3528 технические характеристики.

Корпус диода монтируется на контактные площадки платы. Может эксплуатироваться в широком диапазоне температур. В корпусе может быть расположен либо один, либо три кристалла. Имеются и кристаллы, излучающие разные цвета (RGB). Производится компаниями: Samsung, LG, Philips. Китайские варианты имеют худшее качество, яркость значительно ниже. У оригиналов основание – медное. Так как медь лучше отводит тепло, то во время работы оригинальный smd led 3528 греются меньше. Документация на оригинальные светоизлучающие полупроводники соответствует стандарту LM80. Это означает, что будет указано не общее количество часов работы, а количество часов до снижения светового потока до восьмидесятипроцентного уровня. Ну и соответственно аналоги и оригинал не могут стоить одинаково. Аналог будет дешевле. Катод (минус, отрицательный вывод) расположен со стороны среза на корпусе.

SMD 5050 технические характеристики.

Именно этот вариант стал давать необходимый и достаточный световой поток при малых размерах. Они способны выдавать до 80 Лм на 1 Вт потребленной электроэнергии. Фирменные варианты отличаются низким уровнем деградации. За 3000 часов эффективность падает не более чем на 4%. Внимание! Подделки очень сложно выявить, необходимо подключить. Не оригиналы имеют яркость в три раза меньше. Визуально подделку практически невозможно распознать. Основные параметры приведены в таблице ниже.

SMD 5630 технические характеристики.

На их основе собираются светодиодные лампы мощностью до 90 Вт. Производятся многими компаниями. Дешевые китайские подделки имеют характеристики хуже в 3-4 раза и весьма чувствительны к перегреву. В отношении smd led 5630 и 5730 есть простое правило. Мощность лампы равна количеству диодов помноженному на 0.15. Так что не стоит верить продавцам.

SMD 5730 технические характеристики.

Этот светодиод имеет габариты чуть большие, на 0.1 мм. Формально это сверхяркие led средней мощности. В этот корпус упаковываются кристаллы различной мощности. Визуально между ними практически нет отличий. Оригиналы выпускаются только известными брендами и в недорогих лампах не могут встречаться. Двухкристальные модификации мощностью 1 Вт имеют маркировку 5730-1. Модели с улучшенным кристаллом дают до 158 Лм\Вт.

SMD 2835 технические характеристики.

Согласно маркировке, диод имеет линейные габариты 2.8 мм на 3.5 мм. Изготавливается на керамической подложке. Кристалл диода заливается компаундом для защиты от внешних воздействий. Контакты для монтажа находятся с обратной стороны. Они также выполняют роль теплоотвода.

Таблица. Технические характеристики.

Основные выводы

Быстродействие и отличные технические характеристики светодиодных ламп сделали их самым популярным источником освещения. Правильно подобранные параметры прибора позволяют организовать эффективное освещение с наименьшими затратами электроэнергии. Выбирая лампочку, обязательно следует обратить внимание на ее мощность и светоотдачу. А чтобы прибор освещения идеально вписался в обстановку и исправно выполнял свои функции, нужно учесть цветовую температуру выбранных диодов.

Предыдущая

СветодиодыКак подключить светодиод к 12 Вольтам

Следующая

СветодиодыЧто лучше ксенон или светодиодные лампы для авто

Требования к подключению.

Все осветительные полупроводниковые приборы, в том числе smd требуют качественного электропитания. Сила тока не должна превышать номинальное значение. Наиболее целесообразным является применение светодиодного драйвера. Иногда его называют блоком питания. Это не совсем точные термины. Наиболее верно – источник тока. В отличие от стабилизированного источника напряжения, источник тока поддерживает постоянным именно ток, выходное напряжение может отличаться. Превышение номинала питания для диода ведет к преждевременной деградации и скорому выходу из строя – перегоранию.

Кроме того, многие LED нуждаются в радиаторе для отвода тепла. Несоблюдение температурного режима также приводит к уменьшению ресурса.

Для обеспечения надежного питания требуется обеспечить качественное соединение. Прежде чем осуществлять пайку smd led на плату, желательно проверить полупроводник, так как не исключен заводской дефект.

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Лазерные диоды

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Проверка и пайка светодиодов SMD.

Самое простое – это проверка светодиода при подключении к источнику тока. Так можно оценить не только работоспособность, но и качество. Ошибочная полярность не причинит вреда – он просто не загорится. При правильной полярности свечение должно быть без вспышек. Если наблюдаются периодические вспышке, то это говорит, о том, что было превышено номинальное значение силы тока, либо был перегрев. К эксплуатации этот полупроводник уже не пригоден.

Проверка светодиода подачей питания

Проверить светоизлучающий диод можно и при помощи мультиметра. В одном направлении сопротивление должно быть намного больше, чем в обратном. Если в двух направлениях тестер показывает низкое сопротивление – это означает пробой, если сопротивление – бесконечность, то – обрыв. Стоит отметить что сейчас на рынке есть современные модели SMD у которых сопротивление в обоих направлениях составляет сотни кОм. Это связано с тем, что в составе таких SMD-светодиодов присутствуют различные транзисторы и полупроводниковые резисторы.

Ручная пайка светодиодов требуется в основном в процессе ремонта. Качественная пайка светодиодов – половина успеха сборки схемы. Следует учитывать, что перегрев может не очень хорошо сказаться на кристалле светодиода, поэтому очень важно выдержать температуру. При температуре 200 C° SMD-диод начинает деформироваться, а при 230 С° вовсе расплавиться.

Замена состоит из нескольких этапов:

• демонтаж неисправного smd led;
• подготовка площадки;
• установка диода;
• пайка выводов;
• промывка и иногда нанесение защитного слоя.

Некоторые светодиоды могут иметь теплоотвод – подложку, которая тоже паяется к плате. Это затрудняет демонтаж элемента. Неисправный светодиод наиболее удобно демонтировать при помощи паяльного фена. При этом желательно использовать насадку с небольшим диаметром. Поток воздуха должен быть небольшим и направлен под светодиод, чтобы не сдуть соседние элементы и не деформировать сам светоэлемент. Температуру фена желательно выставить 300 С°. Излишки припоя (если они будут) можно удалить при помощи оплетки.

Для пайки потребуется флюс и припой. Некоторые в качестве флюса используют таблетку аспирина. Этого категорически делать нельзя. Аспирин – это кислота, а кислота разрушает пайку. В качестве припоя можно использовать паяльную пасту. Она представляет собой мелкие шарики припоя и флюса. Для удобства плату желательно зафиксировать.

Пайку можно производить как паяльником, так и при помощи термофена (компонент паяльной станции). Паяльная паста наносится только на контактные площадки, всю плату не надо обмазывать. LED в правильной полярности устанавливается на место пайки при помощи пинцета. Поток воздуха направляется к месту пайки. Обычно хватает нескольких секунд, чтобы светодиод был надежно припаян к плате. При этом паста начинает плавится. Флюс испаряется достаточно быстро. В итоге получается качественное соединение выводов диода и контактной площадки. Для защиты от перегрева корпус smd-компонентов прикрывают металлической фольгой. Использование ИК паяльной станции аналогично.

Использования термофена для пайки

Если термофена нет, то можно воспользоваться паяльником. Однако, это не лучший способ. Большие мощности не нужны. 15-20 Вт – вполне достаточно. Очень важно, чтобы жало паяльника не было толстым и было хорошо пролужено. Если применяется обычный припой, то пайка должна производиться быстро. В качестве флюса удобно применять спиртовой раствор канифоли. Прикладывать жало паяльника следует только к контактам. Излишки припоя можно удалить паяльником, излишки флюса смываются спиртом. Лучше использовать изопропанол.

Пайка светодиода паяльником

Есть несколько рекомендаций:

• Используйте качественные припой и флюс.
• Не перегревайте корпус smd-светодиода. Время нагрева или контакта с паяльником не должно превышать минимально необходимое.
• Температуру ограничивайте не более 2600 С

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Распространенный вид светодиодов – COB

Другими, наиболее распространенными и модными видами являются диоды COB типа (Chip On Board – англ. чип на плате). В этом случае на одну плату ( подложку ) монтируется от 9 и более кристаллов. Их заливают люминофором. В таком виде мы получаем светодиод с большой яркостью. Данная технология упростила и существенно удешевила изготовление светотехнических LED устройств. Световой поток COB диодов на порядок больше, чем у СМД.

Основное назначение – освещение. В то время, как COB диоды можно использовать и в качестве индикаторов.

В плане ремонтопригодности COB наименее предпочтительны, т.к. в случае перегорания придется поменять всю матрицу.

И кстати, мною давно замечено, что в COB чипах достаточно сложно (простому обывателю) определить количество, размер кристаллов. А соответственно и сопоставить полученные измерения ( подсчеты ) с заявленными характеристиками источников света.

Ну и последняя новинка 2020 года в твердотельном освещении – filament светодиоды.

Типы светодиодов: по цветовой температуре

Традиционные неорганические светодиоды доступны в различных цветах. Первые типы светодиодов, которые были изготовлены, были красными, но с тех пор были введены многие другие цвета. Теперь они доступны в следующих цветах: Из доступных цветов синие и белые светодиодные типы дороже, чем светодиоды других цветов в результате более высоких издержек производства.

В дополнение к светодиодам, излучающим видимый свет, другие изготовляются для испускания инфракрасного излучения. (Читайте статью про инфракрасные светодиоды). Эти часто используются для таких приложений, как телевизионные пульты дистанционного управления, где видимый свет отсутствует. Цвет светоизлучающего диода определяется полупроводниковым материалом, используемым в диоде. Хотя пластиковое тело диода может быть окрашено, это не то, что придает диоду его цвет.

Новый вид светодиодов – filament

Данный тип диодов сформировался не так давно. Но сразу полюбились покупателями. И это не мудрено, т.к. при одинаковой мощности ( в сравнении с COB или SMD ) мы можем получить большую освещенность.

Пока основное применение filament светодиодов — LED лампы. Филаментные светодиоды монтируются на стеклянную или сапфировую подложку. Технология – Chip-On-Glass. В результате чего, свет распространяется на 360 градусов. Достаточно интересная и «далеко идущая» технология.

технические характеристики и подключение светодиода

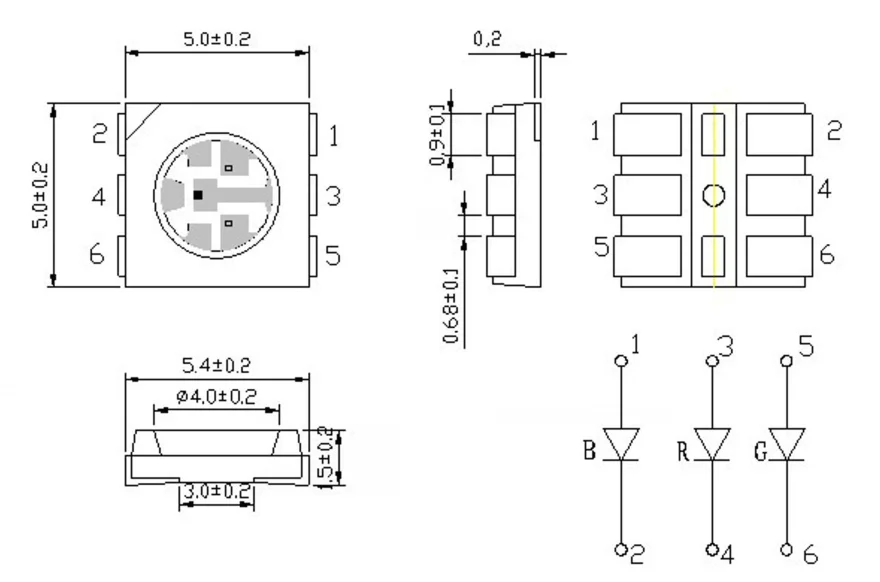

SMD 5050 – это модель светодиода, который при небольших габаритах отличается высокими показателями яркости. Благодаря этому их активно применяют при производстве светодиодных лент и автомобильных ламп. На основе SMD 5050 были спроектированы такие модели как 5630 и 5730. Показатель их эффективности – 80 Люмен на 1 Ватт поглощаемой мощности.

Мощность светодиодов 5050 SMD позволяет использовать их для производства домашних ламп. Но чаще их устанавливают в лампочки «кукуруза». Здесь размещается от 30 до 100 элементов, что обеспечивает хороший световой поток. Самое габаритное изделие даёт столько же света, как и лампа накаливания на 100 W.

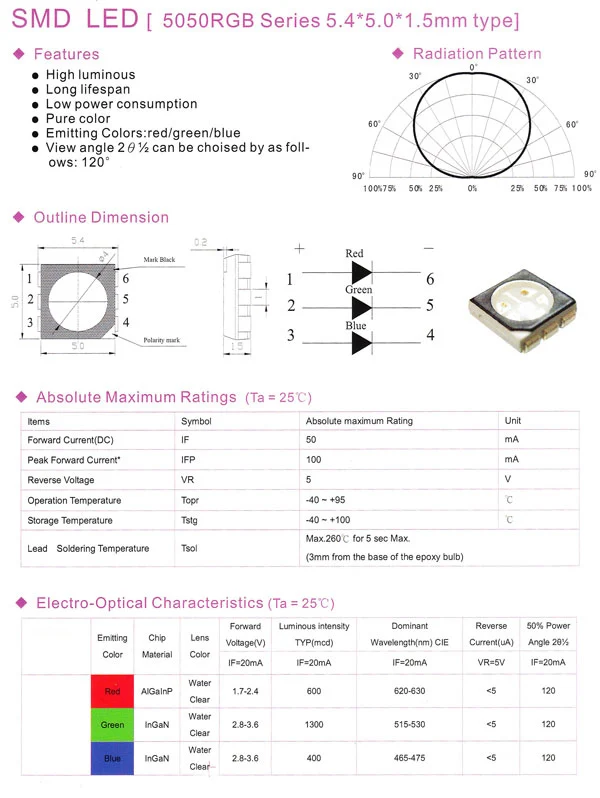

Описание и характеристики LED SMD 5050

Перед покупкой светодиодов SMD 5050 следует внимательно изучить характеристики, так как покупателям часто продают китайские подделки, которые не соответствуют заявленным техническим показателям.

Таблица характеристик SMD 5050

Светодиоды способны работать без повреждений и с первоначальными характеристиками светопередачи более 3000 часов. Приобретая китайские аналоги стоит учесть, что практически все показатели характеристик окажутся хуже примерно в 3 раза. Но без опыта распознать подделки сложно.

Для создания SMD 5050 используются следующие материалы:

• индий;
• алюминий;
• галлий;
• фосфор.

Также в составе присутствуют соединения азота (как легирующие добавки). Чтобы изготовить корпус, на производстве используют пластик, стойкий к высоким температурам. Рассеиватель – это линза, залитая эпоксидной смолой. Для охлаждения кристаллов вмонтированы теплоотводы. Каждый из элементов оснащён тремя катодами и таким же количеством анодов.

Выбор светодиодной ленты rgbw

При выборе светодиодной ленты нужно будет произвести расчет параметров мощности, необходимой для работы, определить уровень яркости, а также внимательно изучить все данные о производителе. Рекомендуется отказаться от малоизвестных китайских производителей, так как качество такой продукции оставляет желать лучшего.

Расчет общей потребляемой мощности

Перед приобретением ленты в обязательном порядке следует произвести своеобразные расчеты, чтобы приобрести блок питания с определенным запасом. Для расчетов нужно знать разновидность ленты, параметры ее размеров, потребляемую мощность, рабочее напряжение. Чтобы подсчитать параметры мощности потребляемой, нужно будет подсчитать произведение мощности на один метр на общую длину. Также учитывается 1.2% в качестве коэффициента прибавочного (нагрузка на блок питания) и прибавляется 20% в качестве запаса мощности, что в несколько раз повысит долговечность ленты.

Расчет яркости освещения

Светодиодная лента 5050 60 led считается одной из самых востребованных, так как позволяет получить достаточно яркое свечение, используется в акцентном оформлении различных элементом декора, мебели, в рекламной сфере, в оформлении потолка. А вот варианты 120 могут использоваться не только как элемент декора, но и как элемент основного освещения помещения. Чем выше плотность, тем более значительной будет яркость.

Наиболее популярные производители

Выбирая ленты и комплектующие для ламп нужно оценивать все описанные выше технические характеристики. Не менее важным аспектом выбора выступает производитель. Предварительно изучите все данные о тех или же иных компаниях, чтобы выбрать в дальнейшем высококачественную продукцию, способную прослужить вам в течение долгих лет. В нашей стране особую популярность имеют такие компании: Dreamled, Jazzway, Arlight Camelion (Хамелион), Gauss (Гаусс). Именитые производители предлагают не только светодиодные ленты, но и лампы автомобильные, что позволяет потенциальным покупателям найти оптимальные решения под индивидуально поставленные задачи.

Особенности применения

SMD 5050 уникальны благодаря оригинальной схеме производства. Производить их начали давно, это один из лучших вариантов для монтажа на ленту. 3 отдельных и контролируемых кристалла позволяют получать разных цвета свечения, а также осуществлять регулировку с помощью контроллера.

SMD 5050 используют как декоративную подсветку для:

• украшения помещений на Новый год;
• отделки комнат;
• создания светомузыкальных эффектов;
• рекламы и привлечения внимания потенциальных покупателей.

Самые популярные цвета ленты SMD 5050

Для получения яркого белого цвета вместе с моделью 5050 рекомендуется подключить мощные элементы SMD 5730.

Что лучше — многоцветная или одноцветная?

Ответ зависит от предполагаемой области применения.

Мультицветная лента RGB 5050 более практична при применении ее для светового оформления интерьеров. С ее помощью можно оперативно изменять цвет подсветки и создавать различные спецэффекты, например на натяжном потолке комнаты.

Там, где не требуется художественного оформления и сложного дизайна лучше воспользоваться монохромной лентой. Например, для подсвечивания витрин. При ее эксплуатации не нужен контроллер.

Чтобы отличить RGB от одноцветной обратите внимание на подписанные на ней контакты. Первая имеет 4 контакта — общий плюс и выводы R, G, B. Вторая — только 2 контакта (минус и плюс).

Как выбрать

Чтобы сделать правильный выбор, нужно учесть следующее:

• наличие QR-кода или штрих-кода на упаковке;
• наличие характеристик;
• в комплекте должен находиться паспорт и инструкция по применению;
• правильность написания названия;
• на упаковке не должно быть повреждений.

Светодиод SMD 5050 (оригинал)

Продавец не должен отказываться от возврата в случае, если диоды окажутся нерабочими или не подойдут покупателю. Кроме этого, на изделие предоставляется гарантия от 1 года, если это оригинал.

Как правильно подключить

Перед покупкой светодиодов SMD 5050 следует разобраться, как правильно их подключить. В первую очередь следует учитывать характеристики нагрузки диодов. Производить подключение к сети можно только при наличии резистора. Нужно помнить, что сопротивление резисторов не должно быть меньше номинального. От этого зависит качественная работа каждого из элементов и срок службы.

Схема подключения

Чтобы разобраться в схеме подключения и уметь работать по ней, нужно иметь навыки электрика. Если человек впервые работает со светодиодами, вероятность выполнить правильное соединение элементов очень мала.

Схема подключения светодиодов

Если придётся заниматься подключением самостоятельно, следует как можно лучше изучить инструкцию и потренироваться на других светодиодах. Здесь применяется распространённая связка токоограничитель-светодиод. Такая схема подходит для всех монокристальных конструкций, разница только в номиналах токоограничивающего элемента.

Исключение возможно в случае с тремя кристаллами, установленными на светодиодную матрицу. В серии 5050 она имеет по три катода и анода. Подключение выполняется для каждого из них отдельно.

Драйвера с питанием от 5В до 30В

Если у вас есть подходящий источник питания от какой либо бытовой техники, то для включения лучше использовать низковольтный драйвер. Они бывают повышающие и понижающие. Повышающий даже из 1,5В сделает 5В, чтобы светодиодная цепь работала. Понижающий из 10В-30В сделает более низкое, например 15В.

В большом ассортименте они продаются у китайцев, низковольтный драйвер отличается двумя регуляторами от простого стабилизатора Вольт.

Реальная мощность такого стабилизатора будет ниже, чем указал китаец. У параметрах модуля пишут характеристику микросхемы и не всей конструкции. Если стоит большой радиатор, то такой модуль потянет 70% — 80% от обещанного. Если радиатора нет, то 25% — 35%.

Особенно популярны модели на LM2596, которые уже прилично устарели из-за низкого КПД. Еще они сильно греются, поэтому без системы охлаждения не держат более 1 Ампера.

Более эффективны XL4015, XL4005, КПД гораздо выше. Без радиатора охлаждения выдерживают до 2,5А. Есть совсем миниатюрные модели на MP1584 размером 22мм на 17мм.

Инструкция монтажа светодиодов

На производстве для монтажа используется групповая пайка. С помощью специального механизма светодиоды устанавливаются на плату, которая покрыта пастой. Следующий этап отправка в печь. Здесь паста под воздействием высокой температуры распадётся на 2 элемента: флюс и припой. После выполнения своих функций флюс испарится, а припой останется на дорожках платы и контактах, обеспечив качественное соединение элементов с подложкой.

Для установки светодиодов своими руками применяется паяльник. Здесь следует учесть следующие правила:

• температура жала не должна превышать 300°;
• перед началом работы определите полярность;
• время контакта – не более 9 секунд, иначе может произойти перегрев кристалла, что негативно отразиться на характеристиках или спровоцирует перегорание;
• в момент пайки температура корпуса не должна превышать 260°.

Результат правильно установленных на ленту светодиодов с помощью паяльника.

Если нет паяльника или навыков работы с ним, для монтажа можно использовать специальный строительный фен. Эта технология применяется на производстве с применением паяльной пасты.

Расстояние между светодиодами

Плотность – это технический параметр, который определит количество элементов, установленных на 1 метр ленты. Их может быть от 30 до 240 штук. Плотность определяет характеристики светового потока и необходимую для работы энергию.

Пример плотности светодиодов на ленте

Чтобы не произошло деградации элементов, ленту мощностью 120 или 240 диодов на 1 метр необходимо установить на алюминиевый профиль. Если речь идет о приобретении ленты на бобине, производитель может указать общее количество элементов. Например, 300 светодиодов на 5 метров. Это означает, что плотность стандартная: 60 штук на 1 метр.

Классификация по степеням защиты

Благодаря специальному покрытию формируется надежная защита ленты от различных вариантов воздействия. Отражается параметр в виде индекса:

• 1 – указывает на высокую степень защиты от попадания твердых тел или же инородным предметов;
• 2 – указывает на параметры защиты изделия от проникновения влаги.

Все цифровые значения индексов указаны в специализированных документах по государственным стандартам.

Как не допустить ошибок при подключении

Если нет резистора, светодиоды запрещается подключать к источнику питания. Если используется 1 резистор, можно выполнить только последовательное подключение элементов одинакового типа. Когда используется диод на трех кристаллах, подключение каждого выполняется через отдельный резистор и соединяется с аналогичным диодом в следующем модуле.

Советуем посмотреть видео: Ошибки при подключении светодиодов.

Запрещено подключать между собой элементы, которые отличаются нагрузочными характеристиками. Например, подключение светодиодов 5050 и 3528 друг с другом недопустимо. Если будет использован резистор с неподходящими характеристиками, это спровоцирует увеличение нагрузочного тока на светодиод, что негативно отразится на его сроке службы.

Самый простой низковольтный драйвер

Простейшая схема стабилизатора тока для светодиодов состоит из линейной микросхемы LM317 или его аналогов. На выходе таких стабилизаторов может быть от 0,1А до 5А. Основные недостатки это невысокий КПД и сильный нагрев. Но это компенсируется максимальной простотой изготовления.

Входное до 37В, до 1,5 Ампера для корпуса указанного на картинке.

Для рассчёта сопротивления, задающего рабочий ток используйте калькулятор стабилизатор тока на LM317 для светодиодов.

В чем разница между типами корпусов светодиодов, такими как 3528, 5050 и 2835?

Дом / Блог / Конструкции печатных плат / В чем разница между типами корпусов светодиодов, такими как 3528, 5050 и 2835?

При поиске светодиодной продукции вы можете встретить различные 4-значные обозначения типов светодиодов. Когда вы впервые столкнетесь с этими кодами, вы можете быть очень озадачены тем, что они означают! Читайте дальше, чтобы узнать разницу между распространенными типами светодиодов и на что обратить внимание.

Прежде всего, что такое светодиодная упаковка?

Светодиодная лампа обычно состоит из нескольких светодиодов, установленных на печатной плате, обычно с определенной плотностью, например 60 на метр для светодиодных лент. Однако каждый из этих светодиодов выпускается в различных типах, называемых пакетами светодиодов.

Корпус светодиода представляет собой пластиковый корпус, содержащий светодиодный чип и люминофор. Светодиодный чип представляет собой полупроводниковый материал, который излучает свет (синий свет), а люминофор преобразует часть этого света в волны зеленого и красного цветов. Эта смесь приводит к белому свету, излучаемому светодиодным пакетом.

Различные типы корпусов светодиодов

Типы корпусов светодиодов обозначаются четырехзначными кодами, такими как 3528, 5050, 3030 и 2835. Первые две цифры относятся к ширине корпуса, а последние две цифры относятся к его длине. , в десятых долях миллиметра. Так, например, корпус светодиода 3528 имеет ширину 3,5 мм и длину 2,8 мм.

Вообще говоря, корпус большего размера может выдерживать большую мощность. Это связано с тем, что у него больше площадь поверхности для рассеивания тепла. Однако имейте в виду, что это не всегда жесткое правило. Корпус 2835, например, имеет те же размеры площади поверхности, что и корпус 3528, но представляет собой более новую конструкцию корпуса, которая обеспечивает гораздо более высокие уровни мощности. Материал корпуса (например, PPA, PCT или керамика) и тепловая конструкция также влияют на мощность.

Светодиоды поколения 1: 3528 и 5050

Первое поколение светодиодов для поверхностного монтажа выпускается в размерах 3528 и 5050. 3528 обычно содержит один светодиодный чип на 20 мА (приблизительно 0,06 Вт), а 5050 обычно содержит три светодиодных чипа на 20 мА (приблизительно 0,2 Вт). Таким образом, один блок 5050 светодиодов имеет емкость 3x 3528 светодиодов.

В дополнение к более высокой емкости, поскольку в корпусе 5050 обычно достаточно места для трех различных светодиодных чипов, это популярный метод упаковки светодиодов RGB, для которых требуется несколько цветов. Конечно, их также можно использовать для упаковки одноцветных белых светодиодов, в которых будут использоваться три синих светодиодных чипа.

Существует около 3528 светодиодов RGB, но обычно они содержат только один цвет на светодиод. Это может вызвать дополнительные проблемы, когда вы можете увидеть некоторые тени или сдвиги цвета из-за неравномерного интервала. Поскольку микросхемы светодиодов RGB расположены в одном корпусе для светодиода 5050, точечный источник работает лучше.

Второе поколение: 2835 и 5730

Во втором поколении типов светодиодов плотность мощности увеличилась. Каждый светодиод 2835 обычно потребляет ток 60 мА (0,2 Вт), а светодиод 5730 — 150 мА каждый (0,5 Вт). Благодаря усовершенствованиям в технологии светодиодных чипов и тепловому дизайну корпуса уровни мощности на уровне светодиодов значительно возросли. В действительности, некоторые уровни мощности этих светодиодов будут превышать общую тепловую мощность системы светодиодных лент, поскольку тепловыделение светодиодной ленты ограничено из-за материала и отсутствия теплоотвода.

Светодиоды второго поколения 2835 и 5730 также имеют более низкий профиль. Если вам нужно разместить светодиодные ленты в месте с ограниченным вертикальным пространством, это может быть преимуществом, и, кроме того, такой дизайн упаковки создает меньше проблем с пожелтением бахромы.

Другие типы упаковки

3014 могут быть другим типом упаковки светодиодов, с которым вы столкнетесь. Эти светодиоды рассчитаны на низкую мощность (примерно 20 мА каждый) и обычно используются в приложениях для подсветки ЖК-дисплеев, где для равномерности требуется большое количество светодиодов. Точно так же существуют продукты со светодиодными лентами, в которых эти светодиоды расположены по диагонали с высокой плотностью, чтобы создать однородный линейный источник света.

3030 Светодиоды также используются в светодиодных лентах. Многие из этих продуктов используют преимущества симметричной круглой поверхности излучения света, поскольку их можно сочетать с вторичной оптикой и линзами. Светодиоды 3030 обычно рассчитаны на работу при токе 300 мА или более (до 1,0 Вт), но из-за тепловых проблем обычно не работают на полную мощность на светодиодных лентах.

Итог

При выборе светодиодной ленты тип светодиода может быть одним из наиболее важных аспектов ее производительности. Обязательно учитывайте качество и производительность на уровне отдельных светодиодов в дополнение к общему количеству, так как это может повлиять на общую производительность.

Other Posts

Что нужно знать о подложках для гибких светодиодных лент

Когда вы смотрите и сравниваете типы гибких светодиодных лент, вы, вероятно, обращаете внимание на цветовую температуру, количество светодиодов и правильное сочетание. .. Подробнее

Внутренняя схема светодиодной ленты и информация о напряжении

В этой статье рассматривается внутренняя схема и работа светодиодной ленты. Эта информация… Подробнее

Использование светодиодной ленты 12 В в системе 24 В

Возможно, вы знакомы с различиями между системами постоянного тока 12 В и 24 В и различными … Подробнее

Когда и зачем нужны светодиоды Токоограничивающие резисторы?

Если вы работаете с какой-либо схемой, включающей светодиоды, вы, возможно, сталкивались с предупреждениями или рекомендациями всегда использовать ограничитель тока… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

Светодиодные светильники T8

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Накладные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Светодиодная лента RGB 5050 — 96/м

Светодиодная лента RGB 5050 — 96/м — это универсальная светодиодная лента, сочетающая в себе высокую яркость и высокую эффективность. Используйте его с одной из наших систем каналов, чтобы создать законченный вид без горячих точек. Каждая пятиметровая катушка потребляет менее 100 Вт, работает от 24 В постоянного тока и сертифицирована UL. Светодиодная лента RGB 5050 — 96/м идеально подходит для розничной торговли и гостиничного бизнеса, а также в других местах, где требуется яркое светодиодное освещение RGB.

Эта светодиодная лента проста в установке благодаря основе с высокой адгезией 3M. Снимите вощеную бумагу и приклейте ее на любую чистую сухую поверхность. Светодиодной лентой RGB 5050 — 96/м легко управлять с помощью любого из наших проводных или беспроводных контроллеров или диммеров. Используйте контроллер DMX в сочетании с нашими декодерами DMX для максимального контроля над освещением.

Рекомендуемая максимальная длина 5 метров.

Список характеристик:
• Ширина 12 мм
• 96 светодиодов на метр
• Высококачественная RGB-подсветка
• Перечислено UL
• 95 Вт на катушку | 19 Вт на метр
• 150/480/100 люмен на метр
• Можно резать каждые 2,5 дюйма | 62,5 мм

Продается 5-метровой катушкой и набором образцов.

Светодиодная лента RGB 5050 — 96 м2 идеально подходит для розничной торговли и гостиничного бизнеса, а также для других мест, где требуется яркое светодиодное освещение RGB.

Технические характеристики

Температура окружающей среды	от -20°C до 40°C
Яркость	150/480/100 люмен/метр
Яркость 2	1000/1300/2100 мВт/метр
Высота (английский)	0,08 дюйма
Высота (метрическая)	2 мм
Входной ток	3958 мА
Степень защиты IP	IP20
Плотность светодиодов	96 светодиодов/метр
Размер светодиодного узла	5050
Расстояние между светодиодами (английский)	0,41 дюйма
Расстояние между светодиодами (метрическое)	10,4 мм
Длина (английский)	16,4 фута
Длина (метрическая)	5 м
Светлый цвет	RGB
Деталь светлого цвета	Красный, зеленый, синий
Производитель	Светильники для окружающей среды
Мин. Инкремент резания (английский)	2,46 дюйма
Мин. Инкремент резания (метрический)	62,5 мм
Рейтинг	UL, РоХС
Угол луча	120°
Входное напряжение	24 ДК
Гарантия	5 лет с ограниченным сроком действия
Мощность (Вт)	95
Мощность (Ватт/фут)	5,8
Мощность (Ватт/м)	19
Длина волны	630/520/460
Ширина (английский)	0,47 дюйма
Ширина (метрическая)	12 мм

Компонентные светодиоды — Расходные материалы для установки — Больше светодиодного освещения

верхний

Магазин по категории

Счет

Инструменты сайта

Используя новейшие светодиоды RGB, светодиоды COB, светодиоды SMD (светодиоды для поверхностного монтажа), этот выбор будет иметь все необходимое для индивидуальных проектов или чувствительных электронных устройств. Пакеты светодиодов высокой мощности включают 5050 светодиодов, 5-мм светодиодов, 3-мм светодиодов, 3528 светодиодов и 2835 светодиодов. Доступны стандартные сквозные светодиоды и предварительно подключенные светодиоды или передовые технологии трехцветных светодиодов и светодиодов RGBW. Также доступны световые индикаторы панели и готовые решения.

11 результатов

Отображать

25 50 100

на страницу

Сортировать по

Сортировать по Справочный номер Тип затемнения Тип комплекта Гарантия Цвет корпуса Точки крепления Размер Размер банки Люмен на модуль Типичное использование/входное напряжение Автомобильное крепление Ряды светодиодов Тип крепления Включает анодированный Вариант монтажа Полиграфический дизайн Требуется конвертер Расстояние между монтажными отверстиями Складские номера Функция PFC Печатные дизайны Подрезать Материал Максимальная выходная мощность Габаритные размеры дирижеры Тип переключателя Рисунок луча каналы Тип выходного соединения Длина Пакет Размер Угол луча Размер Высота Диаметр Макс Люмен Максимальный люмен на фут Применение проводки Рамка Цвет светодиода Поддерживаемые приложения для смартфонов Выходное напряжение Количество шаблонов вспышки Применение лампы фары Серии Батарея заряжена Базовый тип Требуется концентратор Вход/выход DMX Регулируемый цвет Модернизированный фильтр приложений Варианты распространения Тип башни Рейтинг опасных зон Калибр проволоки Опции фотоэлемента В продаже Самый популярный Базовая семья Распределение света Плотность светодиодов Совместимость с балластом Рамка Максимальный пробег в футах Постоянный ток Количество переключателей Тип полосы Тип Тип кадра Фотоэлемент Расстояние между лампами Ссылка Датчик движения Закрытое приспособление Количество полос ФАР/ППФД Максимальная выходная мощность Проводка светодиодной трубки Датчик движения в микроволновке Угол луча Тип подключения питания Водонепроницаемый Диаметр трубки Типичное использование/выходное напряжение IP-рейтинг Вольт постоянного тока Вольт переменного тока Диммируемый Угол обзора Тип аксессуара Светодиодный бренд Тип лампы Тип светодиода Тип источника питания Светодиодов на сегмент ЦРИ Тип Цена за фут Рассеяние мощности Непрерывный прямой ток Выходной номинальный ток Крупногабаритный Обратное напряжение Ампер Варианты цвета Заканчивать Количество светодиодов Длина Люмен вольт Потребляемая мощность Тип разъема постоянного тока Милликандела Диапазон входного напряжения Объектив Светодиодный пакет Диаметр Номер перекрестной ссылки Значение CCT Длина волны Текущий розыгрыш Ширина полосы Пиковый прямой ток Обратный ток CAN-шина Максимальный пробег Диапазон входных частот Выходной номинальный ток Тип крепления Типичный тип транспортного средства Щелчок Звук Яркость Форма Затемнение Рейтинг ПК Особые возможности Тип батарейки Цвет Тип провода Переключить бросок Диаметр Напряжение Прямое напряжение Тип управления Тип входного соединения мощность Максимальная температура перехода светодиода Рабочая Температура Температура хранения Сопоставимая мощность Эффективность Максимальное прямое напряжение Тип драйвера Стандарты и сертификаты Заканчивать Тип объектива Мощность на фут Чувствительность к полярности каналы Ампер на канал Длина провода Вольт Типичное Входное напряжение постоянного тока Рейтинг отзывов Количество просмотров новые продукты Цена: от низкой к высокой Цена: от высокой к низкой Установить восходящее направление

Посмотреть как Список Сетка

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11

11 результатов

Отображать

25 50 100

на страницу

Сортировать по

Сортировать по Справочный номер Тип затемнения Тип комплекта Гарантия Цвет корпуса Точки крепления Размер Размер банки Люмен на модуль Типичное использование/входное напряжение Автомобильное крепление Ряды светодиодов Тип крепления Включает анодированный Вариант монтажа Полиграфический дизайн Требуется конвертер Расстояние между монтажными отверстиями Складские номера Функция PFC Печатные дизайны Подрезать Материал Максимальная выходная мощность Габаритные размеры дирижеры Тип переключателя Рисунок луча каналы Тип выходного соединения Длина Пакет Размер Угол луча Размер Высота Диаметр Макс Люмен Максимальный люмен на фут Применение проводки Рамка Цвет светодиода Поддерживаемые приложения для смартфонов Выходное напряжение Количество шаблонов вспышки Применение лампы фары Серии Батарея заряжена Базовый тип Требуется концентратор Вход/выход DMX Регулируемый цвет Модернизированный фильтр приложений Варианты распространения Тип башни Рейтинг опасных зон Калибр проволоки Опции фотоэлемента В продаже Самый популярный Базовая семья Распределение света Плотность светодиодов Совместимость с балластом Рамка Максимальный пробег в футах Постоянный ток Количество переключателей Тип полосы Тип Тип кадра Фотоэлемент Расстояние между лампами Ссылка Датчик движения Закрытое приспособление Количество полос ФАР/ППФД Максимальная выходная мощность Проводка светодиодной трубки Датчик движения в микроволновке Угол луча Тип подключения питания Водонепроницаемый Диаметр трубки Типичное использование/выходное напряжение IP-рейтинг Вольт постоянного тока Вольт переменного тока Диммируемый Угол обзора Тип аксессуара Светодиодный бренд Тип лампы Тип светодиода Тип источника питания Светодиодов на сегмент ЦРИ Тип Цена за фут Рассеяние мощности Непрерывный прямой ток Выходной номинальный ток Крупногабаритный Обратное напряжение Ампер Варианты цвета Заканчивать Количество светодиодов Длина Люмен вольт Потребляемая мощность Тип разъема постоянного тока Милликандела Диапазон входного напряжения Объектив Светодиодный пакет Диаметр Номер перекрестной ссылки Значение CCT Длина волны Текущий розыгрыш Ширина полосы Пиковый прямой ток Обратный ток CAN-шина Максимальный пробег Диапазон входных частот Выходной номинальный ток Тип крепления Типичный тип транспортного средства Щелчок Звук Яркость Форма Затемнение Рейтинг ПК Особые возможности Тип батарейки Цвет Тип провода Переключить бросок Диаметр Напряжение Прямое напряжение Тип управления Тип входного соединения мощность Максимальная температура перехода светодиода Рабочая Температура Температура хранения Сопоставимая мощность Эффективность Максимальное прямое напряжение Тип драйвера Стандарты и сертификаты Заканчивать Тип объектива Мощность на фут Чувствительность к полярности каналы Ампер на канал Длина провода Вольт Типичное Входное напряжение постоянного тока Рейтинг отзывов Количество просмотров новые продукты Цена: от низкой к высокой Цена: от высокой к низкой Установить восходящее направление

Посмотреть как Список Сетка

Фильтр

Сейчас Покупки через

1. Светодиодный пакет

   5 мм х 5 мм

Очистить все

Цветовая температура

1. Холодный белый 2 Предметы
2. Теплый белый 1 вещь
3. RGB+холодный белый 1 вещь
4. RGB+натуральный белый 1 вещь
5. RGB+теплый белый 1 вещь
6. Желтый 1 вещь
7. Красный 1 вещь
8. Зеленый 1 вещь
9. Синий 1 вещь
10. RGB 1 вещь

Меньше

Значение CCT

1. 2850К 1 вещь
2. 6400К 1 вещь
3. 10500К 1 вещь

Меньше

Длина волны

1. 465 нм 5 Предметы
2. 590 нм 1 вещь
3. 625 нм 5 Предметы
4. 520 нм 5 Предметы

Меньше

Комплект светодиодов

Потребляемая мощность

Прямое напряжение

Максимальное прямое напряжение
