Однотрубная система отопления ленинградка и принцип ее работы

Строительство собственного дома — дело ответственное. Владельцу участка предстоит решить множество важных задач, одна из которых — это организация автономного обогрева. Сделать его можно по-разному. Но чаще всего для этих целей используют однотрубную систему отопления «ленинградка». Смонтировав ее еще на этапе строительства, можно впоследствии самостоятельно создавать комфортный микроклимат в доме, контролируя температуру обогрева.

Содержание

1. Особенности схемы
2. Горизонтальная или вертикальная схема?
3. Особенности монтажа
4. Ключевые преимущества и недостатки ленинградки
5. Обобщение по теме

Особенности схемы

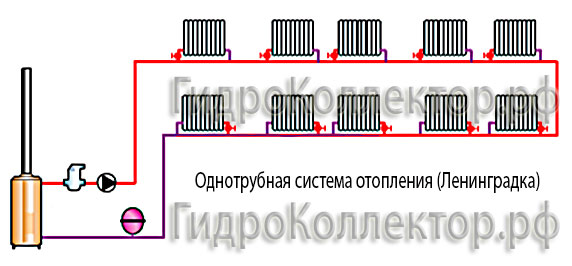

Схема отопления Ленинградка

Чем ленинградка отличается от других систем? Тем, что при ее создании применяется однотрубная схема разводки магистрали. Она в последовательном порядке соединяет все радиаторы, расположенные в каждой комнате. Последовательность может быть собрана как в вертикальном, так и в горизонтальном направлении. Выбор устройства происходит еще на этапе капитального ремонта или на первом этапе внутренней отделки дома.

В качестве теплоносителя чаще всего используется горячая вода, реже антифриз. С точки зрения монтажа однотрубная система является самой простой. Поэтому именно ее выбирает тот, кто собирается работать над отоплением частного дома самостоятельно. Перечислить основные элементы описываемой системы очень просто. Это котел, батареи, расширительный бак и трубы.

Котел устанавливается в подсобном помещении, и от него прокладывается подающая линия. Она тянется к первому радиатору, от него к другому, и так постепенно обвязываются все отопительные приборы, после чего магистраль возвращается к котлу. Создается замкнутая система, по которой циркулирует теплоноситель. Он может двигаться естественным образом — тогда необходимо устанавливать магистраль под определенным уклоном. А можно организовать циркуляцию при помощи насоса. В этом случае ленинградка становится энергозависимой.

Стандартная схема может быть дополнена не только насосом, но и клапанами, термостатами и вентилями, обеспечивающими балансировку. Что это дает? Увеличение эффективности системы отопления и возможность контролировать температурный режим. Иногда некоторые комнаты в частном доме пустуют, и нет необходимости их протапливать основательно. Термостаты помогут уменьшить здесь температуру и не тратить топливо впустую. Эти же элементы помогут повысить температуру там, где это необходимо, например, в детской комнате, когда за окном стоит зимняя стужа.

Ленинградка, она же однотрубная система, усовершенствованная и доукомплектованная описываемыми элементами, позволяет повышать или понижать температуру в отдельной комнате, не затрагивая другие отопительные приборы в соседних помещениях. Использование затворных кранов и байпасов делает возможным ремонт радиатора или его замену без выключения всей системы.

Горизонтальная или вертикальная схема?

Многих интересует вопрос, какая схема — горизонтальная или вертикальная — лучше? Какую проще собирать своими руками в частном доме? Ответить можно, лишь узнав, в чем отличия их монтажа.

При горизонтальной схеме однотрубная система укладывается строго в плоскости пола. Трубы можно утопить в нем, а можно положить поверх финишного напольного покрытия. Если выбирается первый вариант, придется делать надежную теплоизоляцию основания. В противном случае потери теплоотдачи будут колоссальными, а система отопления в частном доме будет работать вхолостую.

Укладывать трубы своими руками на пол проще. На этом можно сэкономить, отказавшись от изоляции основания. Трубы просто располагаются с некоторым наклоном так, чтобы вода могла самостоятельно циркулировать. Этот принцип необходимо учитывать даже в том случае, если теплоноситель циркулирует при помощи насоса. Зачем такие сложности?

Отопление с насосной циркуляцией

Дело в том, что при отключении электричества насос работать не будет, и установка байпаса поможет переключить теплоноситель с принудительной циркуляции в режим естественного тока. Правильно выполненный уклон позволит эксплуатировать систему в двух режимах.

Обратите внимание! Описываемая схема однотрубной магистрали будет успешно работать только в том случае, если все радиаторы в комнатах установлены на одном уровне. Целесообразно сразу смонтировать на каждом отопительном приборе краны Маевского. Перед началом отопительного сезона они позволят стравить воздух из системы и запустить ее в работу.

Установить вертикальную ленинградку можно, используя лишь принудительную циркуляцию. Специалисты отмечают, что вертикальный способ сборки работает более эффективно, чем горизонтальный. Батареи прогреваются лучше, теплоотдача ставится сильнее, но такая схема будет энергозависимой.

Можно ли использовать естественную циркуляцию? Можно, но для этого необходимо взять трубы большего диаметра и провести их монтаж своими руками под определенным уклоном. Замечено, что вертикальная схема плохо вписывается в современный декор интерьера.

Обратите внимание! Выбирая вертикальную схему, необходимо учитывать, что ленинградка не может быть длиннее 30 метров. Здесь также можно использовать байпасы, чтобы впоследствии легко было выполнять точечный ремонт системы, не отключая всю ее полностью.

Особенности монтажа

Монтаж системы отопления

Существуют характерные особенности, которые присущи исключительно однотрубной системе отопления:

1. Прокладывать трубопровод нужно строго по периметру всего дома. Существующая схема замыкается на котле. Недалеко от него проводится врезка, и устанавливается вертикальная труба, которая ведет к расширительному баку.
2. Использование расширительного бака обязательно. Он создает в системе необходимое давление.
3. Радиаторы устанавливаются на одинаковой высоте и подключаются к системе последовательно двумя способами — нижним и диагональным.
4. Принцип работы ленинградки заключается в следующем. Используется закон физики, основанный на разной плотности горячей и холодной жидкости. Горячий теплоноситель, попав в замкнутую систему, стремится занять наивысшую точку, легко вытесняя холодную воду.
5. Протекание подобных процессов возможно лишь при эффективном нагревании воды и возможности ее быстрого остывания.

Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

• Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
• Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
• Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
• В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
• Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
• При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

Установка радиатора отопления в доме

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол.

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

Читайте далее:

Однотрубная система отопления

Пик популярности однотрубной системы отопления (также известной под названием Ленинградка) пришёлся на времена Советского Союза. Это было вызвано тем, что в условиях активного строительства многоэтажек государство стремилось экономить на каждой мелочи. А при монтаже однотрубных отопительных систем экономия на протяжённости инженерных коммуникаций и объёмах используемого материала (собственно, трубах отопления, а также перемычках, обратных стояках и т.д.) получается значительной. Плюс ко всему, такие конструкции относительно просто и быстро монтируются. Но использовать данную схему можно не только в многоэтажках типовой застройки, но и в небольших частных домах индивидуальных проектов, а также же в загородных коттеджах большой площади. Принцип действия системы в этих случаях не меняется.



Устройство однотрубной системы отопления


Если попытаться объяснить устройство ленинградки образно, то её конструкцию можно сравнить с кольцом, украшенным с одной стороны драгоценным камнем. Само кольцо в этом случае будет системой отопительных труб, а драгоценный камень — нагревательным котлом, работающим за счёт выбранного источника энергии. Теплоноситель (это может быть вода или антифриз) циркулирует только в одном направлении: от котла через подающую трубу уходит в отапливаемые помещения, проходя через них отдаёт тепловую энергию и через обратную трубу снова поступает в нагревательный котёл. Для увеличения теплоотдачи в систему можно включать необходимое количество радиаторов и батарей. Ленинградка с успехом используется в одноэтажных и многоэтажных домах индивидуальной постройки. Например, монтаж радиаторов отопления в системах такого типа может предусматривать установку дополнительных компонентов: шаровых кранов, балансировочных вентилей, термостатических клапанов или радиаторных регуляторов.

Всё это даёт возможность быстро и эффективно регулировать характеристики системы, например, понижать температуру в предыдущем радиаторе (батарее), не оказывая значительного влияния на неё в последующих.

Виды однотрубных отопительных систем

В зависимости от способа монтажа, существуют горизонтальные и вертикальные однотрубные отопительные системы.

Горизонтальные конструкции.




В горизонтальной конструкции трубы располагаются параллельно полу — на небольшом расстоянии над ним, или внутри него. Обязательно использование теплоизоляции для уменьшения потерь тепла. Монтировать горизонтальную магистраль труб необходимо с лёгким наклоном вниз по направлению движения теплоносителя, где наивысшая точка должна быть на выходе их нагревательного котла, а низшая — на входе в него. Батареи можно располагать равномерно.

Горизонтальная конструкция в одноэтажном доме, особенно в строениях с невысокими потолками (ниже 220 см) для лучшей работы требует установки специального разгонного коллектора, который будет ускорять циркуляцию энергоносителя в трубах. В домах из нескольких этажей коллектор не потребуется.

Вертикальной конструкции.

Вертикальные однотрубные конструкции бывают двух видов: с естественной и принудительной циркуляцией. Конструкция с циркуляцией естественного типа монтируется без циркуляционного насоса. Теплоноситель поднимается на верхние этажи благодаря физическому процессу — изменению его плотности в результате нагрева и последующего охлаждения. Обязательными условиями монтажа такой системы является размещение магистрали под уклоном. Конструкция с принудительной циркуляцией работает при помощи циркуляционного насоса. Это ускоряет процессы нагрева элементов системы.

Преимущества однотрубных отопительных конструкций

Перечислим положительные качества однотрубной системы отопления:

• Простота, удобство и скорость монтажа конструкции. Если сравнивать с двухтрубными системами, то для оборудования однотрубной ленинградки требуется практически вдвое меньшее количество материала. В итоге — экономия финансовых вложений и трудовых затрат. Безусловной положительной характеристикой является эстетичность конструкции. При грамотном проектировании можно аккуратно замаскировать конструкцию, сделав её максимально незаметной в интерьере помещения.
• гидравлическая устойчивость — количество теплоносителя во всех элементах системы изменяется одинаково.

Недостатки однотрубных систем — это обратная сторона их достоинств. Понятно, что по прохождении определённого расстояния по трубам теплоноситель теряет некоторую часть своей энергии, отдавая её по цепочке в каждом радиаторе, начиная с первого. Поэтому целесообразно устанавливать в отдалённой части системы радиаторы с большим количеством секций, чем в её начале. Обязательно наличие высокого давления в системе. Это требует увеличения мощности насосов и нагревательных котлов, и, как следствие, увеличивается стоимость эксплуатации.

Неэффективно использование совместно с отоплением за счёт тёплых полов. Важным условием успешного использования однотрубной системы отопления является правильный расчёт всех необходимых отопительных элементов на стадии проектирования. Применение современных технологических решений позволяет значительно упростить и усовершенствовать эксплуатацию классической ленинградки.

Схемы отопления частного дома своими руками

Одним из этапов строительства частного дома является проектирование и создание системы отопления. Это сложный этап, так как нужно не только спроектировать отопление, но и сэкономить на материалах. Важным фактором является и то, что создаваемое отопление должно отличаться эффективностью и экономичностью. Создаем отопление частного дома своими руками — схемы подключения (самые основные) вы можете найти в нашем обзоре.

Существует множество схем разводки труб отопления для частных домовладений. Некоторые из них совмещены, что позволяет повысить КПД системы и добиться более равномерного обогрева всего дома. В нашем обзоре мы рассмотрим только самые основные схемы:

• однотрубная горизонтальная схема;
• однотрубная вертикальная схема;
схема
• «Ленинградка»;
• двухтрубная система с нижней разводкой;
• двухтрубная система с верхней разводкой;
Балочная система
• с коллекторами;
• схемы с принудительной и естественной циркуляцией.

Давайте рассмотрим особенности представленных схем, а также обсудим их преимущества, недостатки и особенности установки.

Однотрубные системы

В однотрубных системах отопления теплоноситель проходит последовательно через все радиаторы.

При создании отопления частного дома своими руками проще всего обустроить однотрубную систему отопления. Он имеет много преимуществ, таких как экономное использование материалов. Здесь мы можем неплохо сэкономить на трубах и добиться подачи тепла в каждую комнату.

Однотрубная система отопления предусматривает последовательную подачу теплоносителя к каждой батарее. То есть теплоноситель выходит из котла, поступает в одну батарею, потом в другую, потом в третью и так далее .

Что происходит в последней батарее? Достигнув конца системы отопления, теплоноситель разворачивается и по сплошной трубе направляется обратно в котел. Каковы основные преимущества такой схемы?

• Простота монтажа — нужно последовательно пропускать теплоноситель по батареям и возвращать обратно.
• Минимальный расход материалов — самая простая и дешевая схема.
• Низкое расположение труб отопления — их можно монтировать на уровне пола или полностью опускать под полы (это может увеличить гидравлическое сопротивление и потребовать использования циркуляционного насоса).

Есть и недостатки, с которыми приходится мириться:

• ограниченная длина горизонтального участка — не более 30 метров;
• чем дальше от котла, тем холоднее радиаторы.

Однако есть некоторые технические приемы, позволяющие нивелировать эти недостатки. Например, длину горизонтальных участков можно регулировать, установив циркуляционный насос. Это также поможет сделать последние радиаторы теплее. Байпасные перемычки на каждом из радиаторов также помогут компенсировать падение температуры. Давайте теперь обсудим отдельные разновидности однотрубных систем.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками наиболее выгодной и дешевой может оказаться однотрубная схема разводки. Он одинаково хорошо подходит как для одноэтажных, так и для двухэтажных домов. В случае с одноэтажным домом это выглядит очень просто – радиаторов соединены последовательно – для того, чтобы обеспечить равномерный поток теплоносителя … После последнего радиатора теплоноситель направляется по неразъемной обратке в котел.

Преимущества и недостатки схемы

Для начала рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией справится даже новичок. Он предусматривает последовательное подключение всех установленных радиаторов. it

идеальная схема разводки отопления для небольшого частного дома . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему особого смысла нет.

Глядя на фото такой схемы, можно отметить, что обратка здесь цельная, через радиаторы не проходит. Поэтому такая схема более экономична по расходу материала. Если у вас нет лишних денег, такая планировка будет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их немного. Главный минус в том, что последняя батарея в доме будет холоднее самой первой. Это связано с последовательным прохождением теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи всю систему придется отключать сразу.

Несмотря на определенные недостатки, такая схема отопления продолжает применяться во многих небольших частных домах.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление для частного дома своими руками, наиболее простой в реализации будет однотрубная схема горизонтальной разводки. В процессе монтажа необходимо смонтировать батареи отопления, а затем соединить их отрезками труб. После подключения самого последнего радиатора необходимо повернуть систему в обратную сторону – желательно, чтобы выходной патрубок проходил вдоль противоположной стены.

Чем больше ваш дом, тем больше в нем окон и радиаторов. Соответственно растут и теплопотери, в результате чего в последних комнатах становится заметно прохладнее. Компенсировать падение температуры можно за счет увеличения количества секций на последних радиаторах … Но лучше всего монтировать систему с байпасами или с принудительной циркуляцией теплоносителя — об этом мы поговорим чуть позже.

Аналогичная схема отопления может применяться для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. На этой схеме подключения аккумулятора имеется только одна обратная труба; начинается от последнего радиатора на первом этаже. Туда же подведена обратка, спускающаяся со второго этажа.

Однотрубная вертикальная

Как еще можно отапливать двухэтажные дома однотрубной системой? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, ищущие подходящую схему парового отопления в частном доме. Сложностей в такой схеме нет, нужно лишь вывести трубу подачи с теплоносителем на второй этаж и подключить расположенные там батареи, а затем сделать отводы вниз на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с плюсов:

В однотрубных вертикальных системах отопления теплоноситель течет от радиатора на верхнем этаже к нижним этажам.

• более выраженная экономия материалов;
• сравнительно одинаковая температура воздуха на первом и втором этажах;
• простота реализации.

Список недостатков тот же, что и в предыдущей схеме. Сюда входят тепловые потери на последних радиаторах. А так как теплоноситель подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором .

Экономия на материалах более чем солидная. Наверх отправляем только одну трубу, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратку. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепей, сколько радиаторов на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно шли в обход радиаторов на первом и втором этажах. То есть у нас получилось две параллельные цепочки, в каждой из которых было включено несколько радиаторов на … На текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже четыре радиатора, то мы получаем четыре цепи, соединенные параллельно.

Данная схема предполагает наличие одной сплошной подводящей трубы, проходящей по верхнему этажу. От него делаются отводы к каждому радиатору. Пройдя через верхние радиаторы, теплоноситель попадает в нижние радиаторы, только после этого – в обратку, проходящую через первый этаж.

Если в первом случае наибольшие потери тепла наблюдались в дальних радиаторах первого и второго этажей, то в этой схеме на первом этаже будет прохладнее, так как часть тепла будет потребляться на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, подаваемого к радиаторам второго этажа, одинакова. Перепад температуры наблюдается только на первом этаже. А вот если дополнить радиаторы байпасными перемычками, то изменение температуры будет минимальным – им можно пренебречь.

Таким образом, эта схема, дополненная обходными перемычками, будет самой экономичной и недорогой среди любых других схем. Вместо газового котла можно использовать любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового (кроме типа котла).

Схема «Ленинградка»

Тепловая сеть Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы имеют один общий недостаток — перепад температуры на последних радиаторах. В случае горизонтального контура имеем холодные радиаторы в горизонтальных цепочках, а в случае вертикального контура — в вертикальных цепочках. То есть в последнем случае это весь первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать охлаждение теплоносителя при прохождении очередного радиатора. Как это реализовано? В этой схеме предусмотрен обход перемычек, расположенных под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому теплоноситель на выходе такой же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Преимущества и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному прогреву помещений.

Каждая схема имеет свои преимущества и недостатки. В чем преимущества схемы «Ленинградка»?

• Более равномерное распределение тепла по всему дому.
• Относительно простое обновление.
• Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).

Однотрубное отопление несовершенно, поэтому схема Ленинградка позволяет компенсировать некоторые его недостатки. Но имеет отрицательные черты:

• ограниченная длина линии — если в горизонтальной цепочке много излучателей, то потери все равно будут ;
• необходимость использования труб большого диаметра для более равномерного распределения тепла.

Последний недостаток можно устранить, установив в систему циркуляционный насос.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки» по однотрубной вертикальной схеме.

При создании систем отопления частных домов своими руками многие активно используют схему Ленинградка. Как он уложен? Для создания контура необходимо разместить радиаторы и проложить под ними трубу, от которой делаются ответвления на входы и выходы радиаторов. То есть под каждым радиатором формируется перемычка. Кроме того, мы можем установить по три отвода на каждый радиатор – первые два отвода устанавливаются на входы и выходы, а третий устанавливается на саму перемычку. Что оно делает?

• С помощью кранов можно регулировать температуру в отдельных комнатах.
• Возможность исключения любого радиатора без отключения всей системы (например, если капает один радиатор и его нужно заменить).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшой площади — можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Двухтрубная система с нижней разводкой

Далее рассмотрим двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже в самых больших домовладениях с большим количеством комнат. Именно двухтрубная система используется для отопления многоэтажных домов, в которых много квартир и нежилых помещений – здесь эта схема прекрасно работает. Мы рассмотрим схемы для частных домов.

Двухтрубная система отопления состоит из подающей и обратной трубы. Между ними устанавливаются радиаторы – вход радиатора соединяется с подающей трубой, а выход – с обраткой. Что оно делает?

• Равномерное распределение тепла по помещению.
• Возможность регулирования температуры в помещениях путем полного или частичного закрытия отдельных радиаторов.
• Возможность отопления многоэтажных частных домов.

Существует два основных типа двухтрубных систем — с нижней и верхней разводкой. Для начала рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как делает отопление менее заметным. Трубы подачи и обратки здесь проходят рядом, под радиаторами или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую ​​разводку.

Преимущества и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой трубы можно спрятать в пол.

Давайте разберемся, в чем положительные особенности двухтрубных систем с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением — это несколько упрощает монтаж.
• Потери тепла сведены к минимуму.

Многих привлекает возможность хотя бы частично сделать отопление менее заметным. В случае нижней разводки получаем две параллельные трубы, идущие вровень с полом … При желании их можно вывести под полы, предусмотрев такую ​​возможность еще на этапе проектирования системы отопления и разработки проекта для строительства частного дома.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластмассовый крепеж для труб отопления разного диаметра.

Чтобы смонтировать систему отопления по этой схеме, необходимо проложить по дому трубы подачи и обратки. Для этих целей в продаже есть специальные пластиковые крепления. Если используются радиаторы с боковым подключением, от подающего патрубка делаем ответвление к верхнему боковому отверстию, а теплоноситель забираем через нижнее боковое отверстие, направляя его в обратку. Возле каждого радиатора ставим воздухоотводчики. Котел в этой схеме устанавливается в самой нижней точке.

Такую схему чаще всего делают закрытой, с использованием герметичного расширительного бачка. … Система нагнетается циркуляционным насосом. Если нужно отапливать двухэтажный частный дом, прокладываем трубы по верхнему и нижнему этажам, после чего создаем параллельное подключение обоих этажей к котлу отопления.

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой высокой точке.

Эта двухтрубная схема очень похожа на предыдущую, только предусматривает установку расширительного бака в самом верху системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего по обратному трубопроводу направляется в котел отопления.

Для чего такая схема? Он оптимален в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный нагрев, нет необходимости устанавливать большое количество воздухоотводчиков – воздух будет удаляться через расширительный бачок или через отдельный слив, входящий в группу безопасности.

Достоинства и недостатки верхнепроводной двухтрубной системы

Положительных особенностей много:

• можно отапливать многоэтажные дома;
• экономия на воздухоотводах;
• можно создать систему с естественной циркуляцией теплоносителя.

Есть и недостатки:

Применение вертикальной разводки приведет к дополнительным трудностям при скрытой установке отопления. трубы

• видны везде – такая схема не подходит для интерьеров с дорогой отделкой, где обычно спрятаны элементы систем отопления;
• в высотных зданиях необходимо прибегать к принудительной циркуляции теплоносителя.

Несмотря на недостатки, схема остается достаточно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости расположения котла отопления в самой нижней точке. Сразу после котла подающая труба выводится вверх, а в самой высокой точке устанавливается расширительный бак. Подача теплоносителя к радиаторам осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиатора. После этого остывший теплоноситель направляется в обратку.

Система лучистого отопления с использованием коллектора.

Это одна из самых современных схем подразумевающая прокладку индивидуальной линии к каждому отопительному прибору . Для этого в системе устанавливаются коллекторы — один коллектор подающий, а другой обратка. От коллекторов к батареям расходятся отдельные прямые трубы. Данная схема позволяет гибко регулировать параметры системы отопления. Также дает возможность подключить к системе теплые полы.

Лучевая проводка активно используется в современных домах. Трубы подачи и обратки здесь можно прокладывать как угодно – чаще всего они идут в полах, после чего идут к тому или иному отопительному прибору. Для регулировки температуры и включения/выключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

По мнению специалистов-теплотехников такая схема идеальна, так как каждый отопительный прибор работает на свою линию и почти не зависит от других отопительных приборов.

Преимущества и недостатки балочных систем

Положительных качеств много:

• возможность полностью скрыть все трубы в стенах и полах ;
• удобная конфигурация системы;
• возможность создания дистанционной отдельной регулировки;
• минимальное количество присоединений — они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При установке системы лучистого отопления все трубы прячутся в пол, а коллекторы находятся в специальном шкафу.

Есть и пара минусов:

• высокая стоимость системы — сюда входит стоимость оборудования и стоимость монтажных работ;
• сложность реализации схемы в уже построенном доме — обычно эта схема закладывается на этапе создания проекта домовладения .

Если с первым недостатком еще придется мириться, то от второго никуда не деться.

Особенности монтажа систем лучистого отопления

На этапе создания проекта предусматриваются ниши для укладки труб отопления, указываются места установки распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафы с коллекторами, устанавливаются отопительные приборы и котлы, проводится пробный пуск системы и проверяется ее герметичность. Всю эту работу лучше всего доверить профессионалам, так как эта схема самая сложная.

Несмотря на всю сложность, система лучистого отопления с коллекторами является одной из самых удобных и эффективных. Его используют не только в частных домах, но и в других строениях, например, в офисах.

С принудительной и естественной циркуляцией

Все представленные выше схемы могут быть созданы на базе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а обвязка может быть выполнена практически по любой из вышеперечисленных схем. Правда, во многих из них не мешало бы добавить принудительную циркуляцию. Для чего это?

Основное отличие системы с принудительной циркуляцией теплоносителя от системы с естественной — циркуляционный насос.

Как мы помним, для однотрубных систем отопления характерно снижение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются схемой Ленинградки, но в ряде случаев и этого недостаточно. Чтобы исправить ситуацию, в систему отопления устанавливают циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе и в двухтрубных. Все дело в том, что малый диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, использование принудительной вентиляции позволяет быстрее прогревать домовладения.

Преимущества и недостатки принудительной и естественной циркуляции

Каждая система имеет свои преимущества и недостатки:

При отоплении помещения с большим количеством радиаторов циркуляционный насос обязателен.

• естественная циркуляция проще и дешевле — нет затрат на циркуляционные насосы;
принудительная циркуляция
• позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись без естественной циркуляции, но тогда время нагрева системы увеличивается;
Принудительная циркуляция
• характеризуется легким гулом – естественная циркуляция совершенно бесшумна.

То есть у всего есть свои плюсы и минусы.

Особенности монтажа систем с принудительной циркуляцией

Здесь все очень просто – циркуляционный насос устанавливается рядом с котлом отопления. Обязательно нужно создать байпас, чтобы насос можно было исключить из общей схемы или заменить в случае поломки. Рекомендуется выбирать экономичные малошумные насосы, чтобы они не донимали еле слышным, но не менее отвратительным гулом.

Видео «Схемы отопления частного дома своими руками»

Особенности схем, однотрубная, своими руками

Содержание статьи:

• Принцип работы
• Преимущества и недостатки
• Характеристики каждой цепи
• Особенности монтажа

Система отопления «Ленинградка» — популярный, экономичный и несложный способ обогрева небольших площадей. Этот метод известен еще со времен СССР и используется до сих пор. Подходит для установки в зданиях с одним или двумя этажами. Сделать однотрубную схему отопления можно самостоятельно. Для этого нужно понимать принципы работы, основные технические характеристики и технологию монтажа.

Принцип действия

Ленинградка — классическая схема отопления

Классическая система Ленинградка представляет собой совокупность отопительных приборов, соединенных единым трубопроводом. По контуру циркулирует теплоноситель, в роли которого выступает вода или антифриз. С появлением нового отопительного оборудования систему усовершенствовали, сделали управляемой и расширили функционал.

В зависимости от расположения трубопровода контур отопления делится на две группы:

• горизонтальный
• по вертикали.

Расположение труб может быть верхнее и нижнее. В первом случае эффективность теплопередачи выше, но монтаж сложнее. Нижний монтаж системы сделать проще, при этом надо ставить насос.

Теплоноситель может циркулировать в контуре двумя способами — естественным и принудительным с помощью насоса. Также системы бывают закрытыми и открытыми.

Рекомендуемое количество отопительных приборов при установке системы «Ленинградка» – 5. Это значение можно увеличить до 6-7, выполнив соответствующие расчеты. Установка большего количества радиаторов не будет эффективной, а ее стоимость будет неоправданно высокой.

Сделать отопление в частном доме «Ленинградка» можно своими руками. Схема сборки, выбор типа циркуляции зависят от индивидуальных особенностей конструкции.

Преимущества и недостатки

Система лучше всего подходит для одноэтажных домов небольшой площади.

Система отопления «Ленинградка» имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

• Простота подключения и монтажа. Значительное сокращение монтажных работ. Установить можно без помощи специалистов.
• Высокая эффективность.
• Прибыльность. Расход трубы на 30% ниже, чем у других систем отопления. Кроме того, не требуется покупка дорогостоящего оборудования.
• Внедрение элементов управления (байпасы, шаровые краны) позволило усовершенствовать схему и отрегулировать температурный режим в разных помещениях.
• Добавление новых элементов облегчает ремонт и замену без отключения всей системы отопления в доме.
• Универсальность. Систему можно использовать в одно- и двухэтажных домах. Разница в схемах будет небольшая.
• Надежность. Система отопления будет работать без перебоев.
• При более низком расположении в здании с одним этажом можно спрятать трубы в толще пола. Важно соблюдать меры теплоизоляции и герметичности стыков.

«Ленинградка» хорошо зарекомендовала себя в одноэтажных домах небольшой площади.

К основным недостаткам можно отнести сложность вычислений. Количество секций, диаметры труб зависят от многих параметров, в том числе и от индивидуальных особенностей дома, поэтому могут возникнуть проблемы с правильным определением параметров. Также сложности возникают при балансировке системы. Для его выполнения может потребоваться дополнительное оборудование и ремонтные работы. Систему нельзя внедрить в больших многоквартирных домах из-за ее неэффективности.

Важно учитывать, что горизонтальная «Ленинградка» не допускает подключения теплых полов или полотенцесушителей.

Особенности каждого контура

Гравитационная схема

Горизонтальные и вертикальные системы отопления имеют свои особенности и используются в разных типах зданий. С ними необходимо ознакомиться, прежде чем сделать правильный выбор.

Горизонтальная планировка

В небольших одноэтажных домах целесообразно устанавливать именно горизонтальную планировку Ленинградки. Необходимо заранее учесть, что все отопительные приборы должны находиться на одном уровне.

Простейшая схема состоит из следующих компонентов:

• Отопительный котел. Подключен к водопроводу и канализации. Можно использовать газ, дрова или электричество.
• Расширенный бак с трубой. Необходим для открытой системы. Из патрубка вытекает лишняя жидкость, появляющаяся при кипении в котле.
• Насос. Он отвечает за циркуляцию теплоносителя по контуру.
• Трубопровод горячей воды и отвода охлаждаемого теплоносителя.
• Радиаторы с кранами Маевского. Нужен для выпуска лишнего воздуха.
• Фильтр для воды. Позволяет собирать мелкие острые частицы, способные повредить трубопровод изнутри.
• Шаровые краны и байпасы. При открытии один контур заполняется водой, второй потайной для слива воды.

Все аккумуляторы можно подключать снизу или по диагонали. Отличается повышенной эффективностью. Теплоноситель входит сверху, а выходит с тыльной стороны снизу.

Такая схема имеет недостатки. При необходимости ремонта потребуется полностью отключить всю систему отопления и слить воду. Также на приведенной схеме нет возможности регулировать теплоотдачу батарей.

Вышеперечисленные проблемы могут быть решены за счет применения усовершенствованной схемы с шаровыми кранами, размещенными в трубопроводе, и байпасами с игольчатыми кранами в нижней части трубопровода. Эти механизмы позволяют остановить поступление охлаждающей жидкости в радиаторную батарею. При необходимости демонтажа не обязательно перекрывать всю цепь, достаточно перекрыть краны. Через байпасы вода будет циркулировать по нижней трубе. Также они служат для контроля количества охлаждающей жидкости в радиаторе.

Система принудительной циркуляции

Замкнутая горизонтальная система «Ленинградка» с принудительной циркуляцией работает по другому принципу. Здесь горячая вода или антифриз подаются по коллекторной трубе. Она собирает остывшую жидкость и передает ее в котел для отработки. При таком расположении вся система находится под давлением за счет закрытого бака. Кроме того, имеются элементы контроля и управления:

• Предохранитель. Подбирается по техническим характеристикам котла – напор.
• Вентиляционный клапан. Удаляет лишние воздушные массы из системы.
• Манометр. Позволяет регулировать и измерять давление в контуре. Оптимальное значение – 1,5 атмосферы, показатель может варьироваться в зависимости от модели. Все данные прописаны в документации к системе.

При использовании горизонтальной системы можно контролировать и настраивать параметры посредством автоматизации.

Вертикальное расположение

Вертикальное расположение

В двухэтажных домах небольшой площади устанавливаются вертикальные системы Ленинградка. Они также бывают открытыми и закрытыми с двумя типами циркуляции. Отопление циркуляционным насосом работает по аналогичному алгоритму.

Вертикальная схема с естественной циркуляцией закрытой опалубки работает следующим образом:

• Трубопровод монтируется вверху стены под определенным уклоном.
• Теплоноситель перекачивается из котла в бак.
• От него пол подает давление в трубы и радиаторы.

Котел необходимо монтировать ниже уровня установки радиатора, тогда КПД будет выше.

Естественная и принудительная циркуляция

Существуют две системы перемещения теплоносителя в контуре — самотечная и с помощью насоса. У них разный принцип действия, положительные и отрицательные черты.

Для организации естественного движения воды в контуре необходимо провести комплекс работ по расчету угла наклона, диаметра трубы, длины водопровода. Система должна работать слаженно и эффективно в одноэтажном доме. В зданиях с большой этажностью схема будет малоэффективной.

Система с естественной циркуляцией выглядит менее эстетично, так как размеры труб для ее реализации больше, чем при работе от насоса. В помещении с самотечной схемой обязательно должен быть подвал, в котором будет установлен котел. Резервуар размещается на хорошо утепленном чердаке.

Недостатки естественной циркуляции:

• При установке в двухэтажных домах батареи на верхних этажах греют лучше, чем на нижних этажах. Для частичного устранения проблемы устанавливаются краны и байпасы. Также на первом этаже установлены радиаторы с увеличенным количеством секций.
• Подорожание системы. Связано с увеличением количества расходного материала.
• Нестабильность работы. Качество зависит от напора воды и других факторов, не влияющих при использовании циркуляционного насоса.
• Сложность вычислений. Минимальное отклонение от нормы может испортить функциональность всей системы.

Самотечная система не подходит для установки в домах мансардного типа. Это связано с невозможностью ровно расположить трубу при отсутствии полноценной кровли.

Система с насосом надежна и стабильна. Монтаж такой схемы проще, так как не требуются точные расчеты угла наклона трубопровода.

Особенности монтажа

При скрытом монтаже необходимо утепление стен

Устройство однотрубной системы «Ленинградка» требует тщательности в расчетах и ​​исполнении. Для его реализации необходимо предварительно рассчитать размеры труб, количество секций в радиаторе, подготовить помещение и проделать ряд других работ.

Система состоит из следующих обязательных элементов:

• котел;
трубопровод
• ;
• секций батареи отопления;
• расширительный бочонок;
• тройники.

При организации системы отопления Ленинградки с принудительной циркуляцией потребуется еще один насос. Для улучшения возможностей используются шаровые краны (по 2 штуки на батарею) и байпасы с игольчатым клапаном.

Магистраль может монтироваться в плоскости стены или на ее поверхности. При внутренней отделке стен, пола или потолка важно сделать качественную теплоизоляцию. В противном случае увеличатся теплопотери и понизится температура в радиаторах. Это связано с микротрещинами, которые образуются в процессе разрушения стен.

Место установки расширительного бака и котла выбрано заранее. Бак следует размещать выше уровня радиаторов — например, на чердаке. Котел обычно монтируется в подвале.

Выбор материала

Трубы подбираются с учетом длины магистрали, температуры теплоносителя, способа монтажа

Количество тепла в радиаторе зависит от материала труб. Обычно используются изделия из полипропилена или металла.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками. Важно учитывать, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, что увеличивает риск разрыва трубы при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка деталей, но их качество и надежность на высоком уровне. Это способы противостоять высоким температурам. Отличаются долговечностью.

Диаметр трубы зависит от количества нагревателей. Если в доме установлено 4-5 радиаторов, нужны трубы диаметром 25 мм и байпас 20 мм. При номере батареи 6-8 выбирают линию 32 мм и байпас 25 мм. В случае создания самотечной системы покупаются трубы диаметром от 40 мм. Размер также зависит от количества батареек в цепи.

При выборе количества секций радиаторов необходимо учитывать, сколько тепла будет получать тот или иной отопительный прибор. Максимальная эффективность будет отмечена у первой батареи. В нем температура воды падает минимум на 20°С. Во второй радиатор попадает уже более холодная вода, из-за чего КПД снижается. Для компенсации теплопотерь следует увеличить количество секций радиатора. Первый учитывает 100% от общей мощности, последующие – 110%, 120% и более.

Соединение элементов и труб между собой

Байпас используется для бесперебойной работы системы отопления

Байпасы встраиваются в собранный ствол. Изготавливаются отдельно с отводами, расстояние между которыми рассчитано с погрешностью 2 мм. Допускается люфт на подрезку 1-2 мм. При увеличении этого расстояния в системе может возникнуть утечка. Для определения точных размеров в радиаторе проворачиваются угловые вентили, измеряется расстояние между центрами муфт.

Вам нужно приварить или прикрепить к изгибам тройники. Одно отверстие должно быть отведено для обхода. Второй выбирается по расстоянию между центральными осями изгибов.

Детали для сварки

Металлические трубы соединяются сваркой. Для этого мастер должен иметь специальное оборудование и навыки работы с ним.
