Как установить светодиодную ленту?

Светодиодная лента – универсальное осветительное устройство для создания декоративной и функциональной подсветки. К достоинствам изделия относятся: быстрота монтажа, возможность установки на различные поверхности и множество вариантов исполнения.

Что из себя представляет светодиодная лента

Светодиодная лента изготавливается в виде длинной гибкой полосы с расположенными на ней излучающими свет элементами. Световой поток, генерируемый устройством, зависит от размера и мощности диодов. Кроме того, модели лент разнятся по количеству источников света на метр изделия, напряжению питания, цвету свечения, степени защиты IP.

Для чего нужна светодиодная лента

LED-ленту можно встретить в самых разных местах: на потолке, стенах, мебели, лестницах. Благодаря компактным размерам устройство применяется для подсветки не только в домах, квартирах и офисах, но и в автомобилях.

С помощью светодиодной ленты можно создать:

• внутреннюю и наружную подсветку шкафов;
• дополнительное освещение рабочих поверхностей;
• световые акценты на многоуровневых потолках и других конструкциях;
• ночное освещение, используемое вместо обычного ночника;
• цветовые нюансы в общей схеме освещения.

d86a1206-3e2b-4d1e-9226-57caadd530c8

Лента светодиодная SMD2835 12Вт/м 120LED/m 6500К 5 м JAZZWAY 2859051

30c7437e-e45c-4e9f-9b34-44a418beb87b

Лента светодиодная SMD5050 14,4 Вт/м 60 LED/m RGB 5 м JAZZWAY 1001955

4f1edd1e-9513-4f20-a14a-a650cdbce3b3

Лента светодиодная 10 Вт/м 3000 K 1050 Lm 98 Led/м IP20 5 м Световые Технологии 2010000180

4a8a1afd-7b72-47bf-b4d4-51af34f6cee1

Лента светодиодная SMD3528 10Вт/м 120LED/m 3300К IP65 LSR1-1-120-65-1-05

Монтаж светодиодной ленты

Прежде чем начать: важные замечания

• Соблюдайте кратность. LED-лента режется не абы как, а в определенных местах, помеченных соответствующими значками. Обычно готовые отрезки содержат кратное трем число светодиодов.

• Больше не значит лучше. Не рекомендуется подключать фрагменты ленты длиннее пяти метров: наиболее удаленные от источника питания участки будут светиться слабее или не зажгутся совсем.

• Используйте профиль. Лучше предпочесть монтаж с использованием специализированных приспособлений. Алюминиевые профили предохраняют ленту от внешних воздействий и способствуют эффективному отводу тепла, предотвращая перегрев и поломку изделия.

• Просто о сложном. Создание соединений сложной конфигурации упрощается при помощи специальных плат, как и лента, оборудованных контактными площадками.

• Все по порядку. Перед тем как разместить ленту на основании, не забудьте его должным образом подготовить: выровнять, очистить и обезжирить.

Способы крепления светодиодной ленты

Основной способ фиксации – заводское клеевое покрытие, расположенное на обратной стороне подложки. В случае, когда оно нарушено или отсутствует, применяется двусторонний скотч. Некоторые мастера предпочитают дополнительно использовать суперклей: состав наносится на изделие небольшими точками через каждые 5-10 сантиметров. Помимо перечисленных вариантов, для LED-ленты выпускается специальный крепеж: клипсы, скобы и хомуты.

Подключение LED-ленты

В схему подключения, помимо самой ленты, входит выпрямитель или блок питания. Первый используется с моделями, рассчитанными на напряжение 220 вольт, второй – с низковольтными вариантами, выполняя роль понижающего трансформатора. Для цветной RGB-ленты понадобится контроллер, позволяющий менять оттенок свечения, а также задавать яркость.

Места присоединения проводов, например, ведущих к блоку питания, лучше снабдить дополнительной изоляцией в виде термоусадочной трубки или, на худой конец, изоленты.

Все соединения ленты выполняются при помощи пайки или коннекторов. В первом случае контактные площадки и концы проводников нужно предварительно залудить. После этого детали спаиваются между собой. Важно, чтобы капли припоя соседних контактных площадок не соприкасались.

При работе с LED-лентой удобнее пользоваться паяльником с узким жалом.

С использованием коннекторов процесс идет быстрее: концы ленты укладываются в открытый коннектор таким образом, чтобы контактные площадки совместились с токопроводящими частями соединительного элемента. После этого изделие защелкивается.

Сборку LED-ленты удобнее проводить на ровной поверхности большой площади, например, на полу.

После того, как светодиодное устройство собрано, его подключают к контроллеру, который, в свою очередь, соединяется с блоком питания. Если монтаж контроллера не предусмотрен, лента сразу присоединяется к питающему блоку.

Прежде чем водворить всю конструкцию на законное место, потолок или шкаф, обязательно убедитесь в ее работоспособности, включив в розетку.

Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время существует инновационный источник освещения, использующийся в целях создания декораций в помещениях и на улице, называющийся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

Ленты для освещения выпускаются из полоски изоляционного материала. На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщина 3 мм.

Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук.

Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а в торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:

• SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
• RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.

Монтаж светодиодной ленты разделяется по видам исполнений лент:

• Внутренний (в помещениях, лента не защищена от влаги).
• Уличный (снаружи помещений, лента влагозащитного исполнения).

Советы и подготовка к монтажу

• С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
• Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
• Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.
• Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
• Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
• Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
• Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
• Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
• Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
• Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.
• При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
• В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.

Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить. Также приготовьте промышленный фен для нагрева термоусадочных трубок при выполнении изоляции соединений.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он выполняет функцию низковольтного трансформатора. Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, потребляемая одним метром ленты, общая длина всей системы лент, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15=165,6 ватт. Это расчетная мощность блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременно нескольких лент, делают общий блок питания. Но, вследствие высокой мощности такой блок имеет большие габаритные размеры, которые создают сложности с его размещением. Наиболее удобным исполнением будет подключение отдельных блоков для каждой системы лент.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении далеко расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет. Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов лент в одно целое. Он бывает с круглым или плоским разъемом, выбирать надо по типу светодиодной ленты.

Монтаж светодиодной ленты

Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа

• Рассчитать нужную длину ленты. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить полосы ленты до определенной длины коннекторами или паяльником.

Для соединения отрезков ленты целесообразно применять провода, которые имеют одинаковые сопротивления по соответствующим цветам каналов. Провода от коннекторов для таких целей вполне подходят.

На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.

• Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам. Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
• Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.
• Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками. Необходимо лишь произвести правильную сборку электрической схемы, так как это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты

Преимущества

• Простотой монтаж светодиодной ленты за счет наличия клейкого слоя.
• Компактные размеры и мягкая основа дают возможность придать ленте необходимую форму.
• Малый расход энергии, по сравнению с другими приборами освещения.
• Длительный срок эксплуатации. Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном монтаже и бережном отношении ленты служат неограниченное время.
• Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
• Большая гамма цветов. Ленты дают возможность обеспечивать самые смелые дизайнерские воплощения.
• Простое и удобное использование при монтаже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.

Недостатки

Повышенная стоимость. Чтобы достигнуть интенсивности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Поэтому монтаж светодиодной ленты выполняют только для вспомогательного или декоративного освещения, а основной свет выполняется за счет обычных недорогих источников.

Похожие темы:

• Светодиодные гирлянды. Виды и установка. Как выбрать
• Дюралайт. Виды и устройство. Работа и применение. Особенности
• Светодиодные ленты. Виды и типы. Применение и питание
• Световые панели. Виды и работа. Устройство и применение

Как крепить светодиодные ленты

1. Как использовать клей для светодиодных лент?

Прежде чем снимать клей и просто приклеивать светодиодные ленты, вам, возможно, придется выполнить небольшую подготовительную работу. Прежде всего, убедитесь, что поверхность, на которую вы планируете установить полосу, гладкая и относительно ровная, в то время как наши полоски, безусловно, могут поворачивать углы, а резкий поворот может потенциально повредить полоски в долгосрочной перспективе. Затем проверьте место установки, чтобы убедиться, что оно сухое и не содержит потенциальных раздражителей, таких как грязь или другие твердые частицы. Как только место установки будет готово, снимите клейкую подложку, чтобы обнажить клей, затем прикрепите полоску непосредственно к выбранному месту. Этого клея должно быть более чем достаточно для большинства внутренних и даже наружных работ, если поверхность сухая, гладкая и чистая.

2. Как долго светильники будут оставаться установленными?

Если предположить, что вы установили светодиодную ленту в помещении и место установки соответствует всем критериям, изложенным в последнем ответе, они должны прослужить столько же, сколько и сами светильники (возможно, даже дольше!). там, где были установлены светильники, влажно, или полосы физически ударялись или толкались, то через некоторое время полоса может провиснуть в пораженных местах. Однако не стоит беспокоиться! Эти провисшие участки можно восстановить с помощью клея или одного из наших дополнительных продуктов, таких как монтажная лента или монтажные зажимы. Однако перед повторной установкой проверьте область, с которой полоса начала свисать, есть вероятность, что за полосой, потерявшей сцепление, был раздражитель или влага! После того, как вы снова прикрепите полосу к месту установки, ваша полоса должна вернуться в нормальное состояние и стать как новая!

Светодиодные ленты, устанавливаемые на открытом воздухе — выдержит ли стандартный клей снаружи?

Мне бы очень хотелось дать вам прямой ответ «да» или «нет», но, к сожалению, это довольно изменчивый ответ в зависимости от обстоятельств. Просто при монтаже в помещении сначала убедитесь, что место установки гладкое, сухое и чистое. Если вы будете монтировать в более влажной среде, клей, вероятно, не продержится так долго, как в помещении. Однако, если монтировать в довольно сухом умеренном климате, ваш клей должен работать нормально. Хотя, если вы не хотите, чтобы клейкая полоска не склеилась, есть много других вариантов, которые вы можете использовать. Мы предлагаем прочную монтажную ленту из вспененного материала, которая легко выдерживает внешние условия, а монтажные зажимы устойчивы даже к более высоким температурам. Однако, если вам нужно монтажное решение, способное противостоять чему угодно, кроме ножниц, то стяжки — ваш лучший друг, если место установки позволяет их использовать.

4. Что использовать для водонепроницаемых полосок без клея?

Ненавижу сообщать плохие новости, но если вы планируете монтировать эти водонепроницаемые светодиодные ленты полностью под водой, то клей или другие клеи просто не подойдут. Таким образом, для водонепроницаемых полос монтажное решение действительно зависит от того, что вы хотите.

Стяжки всегда полезны, если ваш проект позволяет их использовать, но иногда у вас может не оказаться чего-то, что можно обернуть стяжкой. В подобных случаях вам, возможно, придется приложить немного усилий и обратиться к более промышленным монтажным приспособлениям, таким как металлические зажимы для проводов или большие скобы поверх полосы (очевидно, не через них!). Если вы не хотите ехать в хозяйственный магазин, то иногда гвоздь осторожно перегнул полосу, можно нормально работать
.



Как повесить светодиодную ленту — видеоруководство прилагается

Руководство по установке предназначено для комплекта светодиодной ленты на 12 В. Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стереофонического пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить следующие шаги, чтобы узнать, как установить, разрезать и подключить светодиодные ленты.

Часть 1. Как установить светодиодную ленту

Часть 2. Как разрезать светодиодную ленту

Часть 3. Как соединить секции светодиодной ленты

Часть 1. Как установить светодиодную ленту?

Шаг 1. Высушите и очистите поверхность

Перед тем, как приклеить какие-либо ленточные светильники, очистите поверхность области, на которой вы будете размещать светильники. Это жизненно важно для того, чтобы сохранить его установленным в течение длительного времени. Ленты рекомендуется наносить на гладкие устойчивые поверхности. Его нельзя размещать на шероховатых или текстурированных поверхностях, а также на любых поверхностях, которые могут изгибаться или двигаться.

Шаг 2. Разверните световую ленту и приклейте к поверхности

Светодиодные ленты свернуты в катушку. Просто разверните отрезок светильника, с которым вы будете работать, снимите клейкую подложку и приклейте к желаемой поверхности. Прижмите каждую часть полоски, чтобы она прочно приклеилась к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосы света и гарантировать, что она останется на месте. Отклейте липкую ленту и наклейте ее на поверхность нелипкой частью над полосой света. При желании вы можете дополнительно закрепить зажим, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами. При необходимости проверьте новые модели.

Шаг 3. Подсоедините светодиодную ленту и включите свет

После того, как ваша лента закреплена, вы можете подключить ее к контроллеру и адаптеру питания, а затем подключить к электрической розетке. Используя пульт дистанционного управления, сначала снимите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как разрезать ленту светодиодных ламп

Каждая лента имеет специальные секции, где вы можете разрезать ленту. Убедитесь, что делаете чистый прямой рез только в этих обозначенных участках. Резка в непредусмотренном месте повредит полосу света.

Часть 3. Как соединить секции светодиодных лент

Знаете ли вы, что вы можете спроектировать свои ленты таким образом, чтобы они извивались, обходили углы или даже шли по неровным поверхностям? Используйте угловые или прямые гибкие соединители 9Соединительные зажимы 0067 и .

Чтобы соединить две секции световой ленты вместе, используйте соединительный зажим. Вставьте открытый конец каждой полосы в зажим, затем закройте его, чтобы зафиксировать.

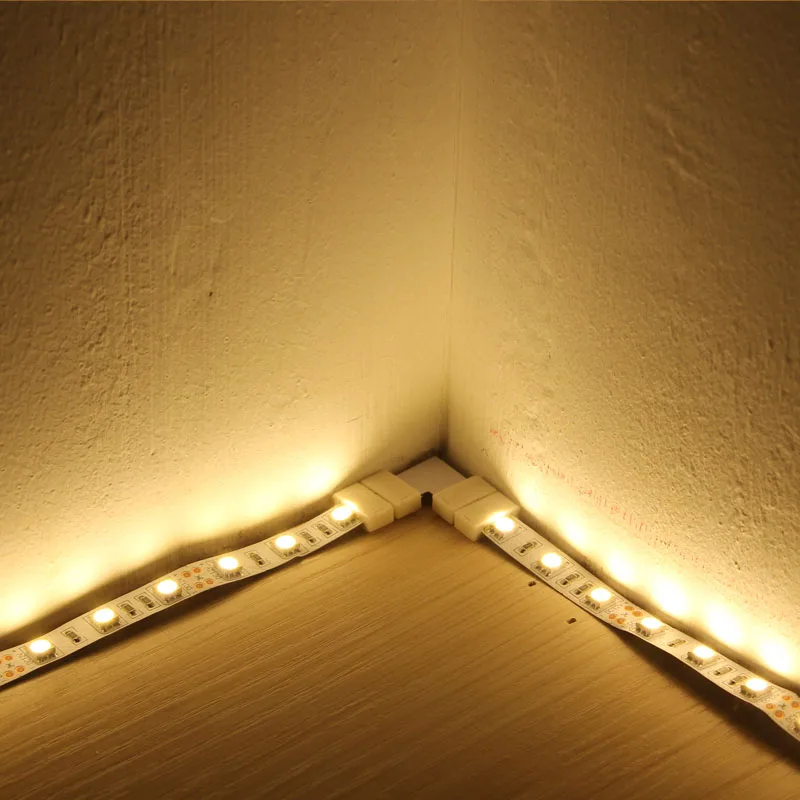

Чтобы ваши световые полосы проходили вокруг угла, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы даже можете заставить световые ленты перемещаться по неровным поверхностям. Подсоедините гибкий соединитель ленты к полосам света и над неровным участком. Подключите другой конец к остальной части освещения.

Теперь вы можете свободно менять и выбирать атмосферу светлого цвета, которую хотите.
