Как рассчитать лестницу с забежными ступенями

При расчете и проектировании лестницы в двухэтажном доме или двухуровневой квартире частой проблемой является недостаток свободного места для ее установки. В такой ситуацие отличным решением будет деревянная лестница с забежными ступенями. Но такая конструкция имеет свои особенности в расчете и установке, об этом и поговорим ниже.

Содержание

  • 1 Описание и особенности
  • 2 Как рассчитать лестницу с забежными ступенями
  • 3 Деревянная лестница с забежными ступенями своими руками
  • 4 Советы и рекомендации
  • 5 Итог

Описание и особенности

Лестница с забежными ступенями представляет из себя маршевую лестницу с поворотом на 90 или 180 градусов. Ее особенностью являются забежные ступени, позволяющие значительно сэкономить площадь которую занимает лестница после установки. Забежные ступени устанавливаются в месте поворота лестницы вместо промежуточной площадки.

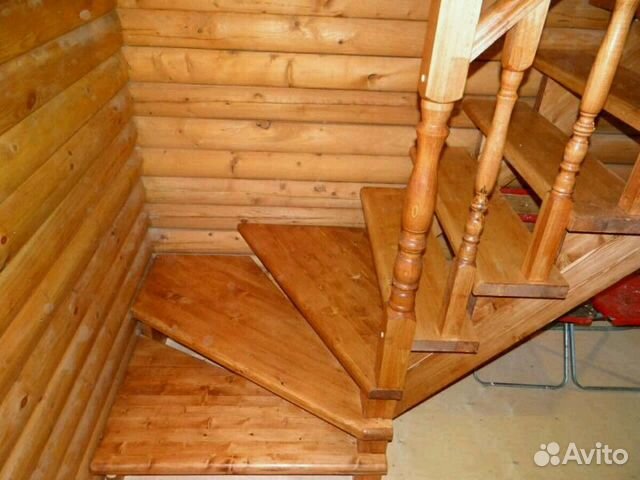

Лестница с забежными ступенями и поворотом 90 градусовЛестница с забежными ступенями и поворотом 180 градусов

Рассмотрим основные преимущества и недостатки. К плюсам лестниц такой конструкции можно отнести:

  • занимают мало места
  • эстетическая привлекательность
  • визуально делают помещение шире

к минусам:

  • сложность расчетов
  • забежные ступени уже обычных, что вызывает неудобства
  • повышенная травмоопасность

Как рассчитать лестницу с забежными ступенями

Прежде чем приступать к проектированию, вы должны понимать, что любой расчет это сложная процедура, которая требует определенных знаний и применение специальных формул. Поэтому чтобы избежать ошибок и проблем в дальнейшем рекомендуется использовать специальные программы, например AutoCAD, StairDesigner, Compass, или воспользоваться услугами специалистов.

Изготовление любой лестницы из дерева начинается с расчетов габаритов и представления ее графически. Перед расчетом габаритов следует помнить о рекомендуемых размерах элементов лестницы, а именно:

  • ширина марша лестницы в частном доме должна составлять 600 — 700 мм для одного человека, но не стоит забывать о возможности встречного движения, поэтому оптимальной шириной будет 900 мм
  • угол наклона. Идеальным соотношением высоты марша к его горизонтальной проекции равняется 1:2 — 1:1.75, в таком случае наклон лестницы около 30º. Если места недостаточно, то максимальным допустимым наклоном считается 40º, что в соотношении марша к проекции равно 1:1.25
  • толщина проступи обычно зависит от ширины марша в соотношении 1:20, так например для марша шириной 900 мм толщина проступи должна быть около 45 мм
  • особых требований к подступенку нет, он может быть изготовлен из любого дерева, а рекомендованная толщина 15 — 25 мм. Также часто для изготовления подступенков используется шпонированная фанера
  • косоуры должны быть прямыми и без сучков, ширина доски из которого они изготовлены должна быть 250 — 300 мм, а толщина 40 — 70 мм
  • для удобного спуска и подъема перила устанавливаются на уровне около 900 мм
  • размеры ступеней должны соответствовать формуле 2*h + b = 600…650 мм, где h это высота ступени, и b ее ширина. Комфортной высотой считается размер 140 — 180 мм, а ширина 250 — 300 мм
  • количество забежных ступеней рекомендуется делать три, реже четыре штуки.
    Все зависит от конкретной ситуации
Лестница с тремя забежными ступенями (отмечены зеленым)

Деревянная лестница с забежными ступенями своими руками

Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.

Габариты будущей лестницы

Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.

На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)

(3300 — 900) / 10 = 240 мм

Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу  2 h + b = 600…650 мм.

2*169 + 240 = 578

Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:

(3300 — 900) / 9 = 267 мм

Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами

2*169 + 267 = 605 мм

Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.

Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.

Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты

2700 — 7*169 = 1517

Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней

3300 — 900 = 2400

Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше

Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.

Угол поворота забежных ступеней

Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.

Размер ступеней

Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.

Советы и рекомендации

Перед тем как начать изготовление деревянной лестницы с забежными ступенями своими руками, нужно определиться с породой дерева из которого она будет изготовлена. Самыми распространенными породами для производства являются дуб, ясень, бук, клен и лиственница. Также большой популярностью пользуется сосна, но по сравнению с перечисленными породами она не обладает такой же плотностью, зато значительно дешевле.

Список инструментов, которые могут понадобиться вам для изготовления и установки лестницы:

  • дрель
  • шуруповерт
  • электролобзик
  • ручная пила
  • молоток
  • рубанок
  • стаместка
  • рулетка
  • уровень
  • шурупы, саморезы, гвозди и прочие крепления

Лестница с забежными ступенями может быть изготовлена двумя способами: на косоурах или тетивах. Вариант с тетивами более распространенный и простой в монтаже, в случае с косоурами изготовление и установка сложнее, но такая конструкция выглядит более элегантно и красивее.

Монтаж деревянной лестницы происходит поэтапно:

  • установка тумбы под забежные ступени и первого марша
  • установка и крепление несущей конструкции второго марша
  • установка ступеней, следует производить снизу вверх
  • установка опор, балясин и столбов
  • установка и крепление перил

Итог

В этой статье мы рассмотрели как сделать забежную лестницу и как ее рассчитать. Изготовление деревянной лестницы с забежными ступенями сложный процесс, но если вы обладаете определенными навыками в работе с деревом и достаточными знаниями в геометрии, то это процесс вполне выполнимый собственноручно. Не забывайте о том, что при должном уходе и эксплуатацие деревянная лестница прослужит вам не один год, поэтому проводя расчеты соблюдайте рекомендации изложенные в этой статье, это поможет изготовить ее безопасной, а  ходьба по лестнице все эти годы будет приносить вам только удовольствие.

Лестница с поворотом 90° и 180°

Важная задача при проектировании частного многоэтажного дома — правильный подбор лестничных конструкций.

Стоимость указанной конфигурации «под ключ»: изготовление, грунтовка 3 в 1, монтаж.

(цены действительны для высоты лестницы до 3,3 м)

   Позвоните нам 8 (495) 142-90-00 и получите бесплатно 3D- проект вашей лестницы!

Одним из наиболее популярных моделей-

поворотная лестница с забежными ступенями. Желательно, чтобы она не только была удобной и безопасной, но и сочеталась со стилем помещения.

Каркасы, выполняющие роль базы и основания, бывают следующие:

  • На косоурах. Два несущих элемента, роль косоуров выполняют швеллеры либо пилообразные детали, вырезанные на ЧПУ из листовой стали. Ступени кладутся поверх и закрепляются шурупами.
  • На тетивах. Есть внешнее сходство с первым конструктивом, главное различие заключается в методе соединения ступеней. Здесь крепление осуществляется между двух тетив во внутренние пазы.



  • На больцах. Нагрузка распределяется между ступеньками, которые соединены специальными крепежами – больцами.



  • Консольные. Скрытый каркас маскируется в стене. Такое решение придаёт лёгкий и оригинальный образ. Ступени будто парят в воздухе, а подсветка придает магические свойства.

Часто мастера сочетают несколько вариантов одновременно.



Смотреть портфолио наших работ.

Позвоните нам 8 (495) 142-90-00 и получите бесплатно 3D- проект! Замерщик в день звонка!

Материал для изготовления поворотных лестниц 90

Главное требования к несущим конструкциям и ступеням- это устойчивость и прочность.  Важна безопасность готовых изделий, требуется, чтобы они выдерживали расчетные нагрузки. Самые распространённые:

  • Металл — это долговечный и прочный материал, используемый для изготовления основы.
  •  Дерево — экологически безопасное природное сырьё, с которым легко работать.
    Чаще используют твердые сорта: дуб, ясень или бук.







  • Стекло — из этого сырья делают оригинальные и воздушные детали. Они характеризуются  сложной установкой, а в процессе эксплуатации появляются царапины, сколы, которые нелегко устранить.



  • Камень — используется как искусственный, так и натуральный. Применяется в коттеджах и таунхаусах, требуют крепкий каркас.



 Железобетон — применяется при строительстве лестниц в коттеджах или в промышленных помещения, в других случаях, это нецелесообразно.



Более предпочтительными, считаются комбинированные лестницы на металле с дубовыми или ясеневыми ступенями.



Задайте ваш вопрос инженерам- проектировщикам в WhatsApp или отправьте письмо на

[email protected]

  Превосходство стального каркаса

Лестницы на второй этаж с поворотом характеризуются относительно компактными габаритами, благодаря чему их располагают на ограниченной площади.  К особенностям таких изделий можно отнести:

  • Удобный монтаж. На начальном этапе строительства и проведения ремонтных работ, на сварной каркас монтируют временные ступени из старых досок, а окончательную обшивку выполняют уже на финишной стадии отделки.
  • Высокая прочность. Каркас обладает достаточной жёсткостью, в отличие от дерева, исключается возможность скрипа при эксплуатации.
  • Доступная цена. Стоимость соизмерима с деревянными.



Облицовка выполняется древесиной, керамогранитом, камнем. КОнечным этапом производства является тонировка ступеней морилками, пропитка маслом или покрытие лаками, железо зачищается, грунтуется и красится по RAL. Швы тщательно зачищены.

Поворот 90° и 180°

Выбор конфигурации и количества пролетов конструкции зависит от пожелания хозяев и от параметров лестничной шахты.

Ограничение места для установки, остаётся распространённой проблемой.   Для решения этой задачи, дизайнеры и архитекторы предлагают поворотную лестницу 90° или 180°.

Это изящный вид конструкции восхищает и притягивает взгляды, а компактные размеры позволяют увеличить свободное пространство. Особенностью забежных лестниц является клиновидная ступень, внешне схожих на трапецию или треугольник. Все ступени монтируются к одной опоре.

По форме, поворотные марши могут быть:

  • Винтовые – -На центральный стержень крепятся ступени, образуя форму спирали. Такая лестница ограничена по габаритам, состоит только из забежных ступеней. Преимущество — универсальность, она подойдет, как для современного, так и для классического интерьера, став его изюминкой. Необходимо учитывать, что такие лестницы опасны и неудобны для детей младшего возраста и людей преклонного возраста. Подъём объемных предметов и предметов мебели по этой лестнице невозможен.
  • С поворотом 90 градусов— лестницы, где вместо переходных площадок устанавливаются забежные ступени.   Подобный вариант расположения используются, когда поворот Г- образный.
  • С поворотом 180 градусов
     –сооружения П-образной формы, без применения промежуточных площадок, что позволяет совмещать в себе достоинства прямых маршевых и винтовых лестниц.  Разворот 180 экономит площадь, делая спуск комфортным и более пологим.
  • В случаях, когда нижняя маршевая и верхняя спиральная лестницы соединяются между собой забежными ступенями,  конструкции называются смешанными.

Правила конструирования поворотной лестницы с забежными ступенями:

  1. Перед тем как проводить замеры и расчеты, нужно определиться с размещением лестницы, от имеющейся шахты зависит геометрия будущей постройки.
  2. Первичные требования, предъявляемые к лестничным постройкам – это безопасность, беспрепятственный подъём и спуск. Поэтому при проектирование существует рекомендованные параметры, которые необходимо учитывать:
  •  Размер ступени в центре должен быть не меньше 20 см, при этом самое широкое место не должно превышать 40 см.
  • В одном пролете лестницы достаточно 9 – 12 ступеней.
  • Для свободного перемещения, оптимальной высотой проступи считается диапазон от 12 см до 22 см.
  • Расстояние до потолка не ниже 2 м.
  • Угол наклона лестницы составляет в среднем 30-45 градусов.
  • Поворот не должен превышать показания угла наклона лестницы.
  • Рекомендованная ширина лестницы- не меньше 90 см.
  • Перила устанавливаются на высоте 80 – 100 см.

При соблюдении рекомендаций и норм, забежные лестницы 90, не только сэкономят пространство и гармонично впишутся в интерьер, но станут надёжным и комфортным сооружением.

Однако стоит помнить, что проектирование лестницы в дом – это трудоёмкий и сложный процесс, требующий определенных навыков и знаний.  Для получения достоверных данных, вычисления производите с помощью калькуляторов лестниц онлайн или обращайтесь к специализированным компаниям, с опытом и технической базой в данной сфере.

L-образная винтовая лестница Размеры и чертежи

Здания

>

Типы лестниц

Винтовая лестница 90° делает поворот на 90° вверх по направлению к следующему уровню. Лестница позволяет пользователю повернуть за угол и изменить направление. Основное преимущество винтовой лестницы 90° по сравнению с прямой лестницей с плоской площадкой заключается в том, что винтовая лестница 90° экономит гораздо больше места. Забежки — это ступени, которые с одной стороны уже, чем с другой, и когда для поворота 9 используются три ступени.Угол 0 °, средняя ступенька называется намотчиком воздушного змея, так как она выглядит как четырехугольник в форме воздушного змея.

Винтовая лестница на 90° делает поворот на 90° вверх по направлению к следующему уровню. Лестница позволяет пользователю повернуть за угол и изменить направление. Основное преимущество винтовой лестницы 90° по сравнению с прямой лестницей с плоской площадкой заключается в том, что винтовая лестница 90° экономит гораздо больше места. Забежки — это ступени, которые с одной стороны уже, чем с другой, и когда для поворота 9 используются три ступени.Угол 0 °, средняя ступенька называется намотчиком воздушного змея, так как она выглядит как четырехугольник в форме воздушного змея.

Обновление до PRO

* В разделе «

Высота:

Ширина:

Глубина:

Длина:

Вес:

Шаги ветра:
Узкий конец (мин.): 6»:
| 15 см
Пробег протектора (мин.): Должен соответствовать требуемым размерам протектора 12” | 30,5 см внутрь от узкого конца

Ширина (мин.): 36” | 91,4 см
Высота (макс.): 7” | 18 см
Пробег (мин.): 11” | 28 см
Посадка (мин.): 36” | 91,4 см
Высота поручней: 34–38 дюймов | 86,5-96,5 см

Свойства

Рисунки включают в себя:
90 ° Связанные намотчивые лестницы, сторона (человек), спереди, план

Связанные коллекции

Связанные метки

Обнаружение

Text на

CECIL

7 января 2023 г.

Загрузка 2D

Для загрузки 2D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Обновление до Dimensions Pro

Блокировщик рекламы

Наслаждаетесь бесплатными рисунками? Мы тоже!
Реклама помогает финансировать нашу работу.
Пожалуйста, поддержите проект, отключив
или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

Типы лестницЗдания

Просмотреть всю коллекциюОбзор

Типы лестниц относятся к дизайну и компоновке лестницы. Существует несколько различных типов лестниц, каждая из которых служит определенной цели и более или менее подходит для различных контекстов. Прямые лестницы являются наиболее распространенным типом.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

—

—

—

—

—

—

—

L-Shaped Straight Stairs

https://p3d.in/e/V80R1

—

—

—

—

—

—

—

Лестница эвакуационная — одинарная

https://p3d.in/e/SZOTr

—

—

—

—

—

—

—

Прямая лестница — посадка

https://p3d.in/e/ztsdz

—

—

—

—

—

—

—

—

—

—

—

9000 —

—

—

—

9000 —

—

—

—

9000 —

—

—

—

—

—

—

—

—

—

.

—

—

U-образной лестницы Winder

https://p3d.in/e/mncdb

—

—

—

—

—

—

—

40004 U-

—

—

—

40003

—

—

Фасонные изогнутые лестницы

https://p3d. in/e/f7Wuy

—

—

—

—

—

—

—

Spiral Stairs — Open Risers

https://p3d.in/e/0PMHJ

—

—

—

—

—

—

—

Three-Quarter Turn Straight Stairs

https://p3d.in/e/R7L2t

—

—

—

—

—

—

—

П-образная прямая лестница

https://p3d.in/e/xtd5d

—

—

—

—

—

—

—

/e/VlBnY

—

—

—

—

—

—

—

Straight Stairs

https://p3d.in/e/6gVR1

—

—

—

—

—

—

—

Г-образные изогнутые лестницы

https://p3d.in/e/andwx

—

—

—

—

—

—

—

. .in/e/Zrcgm

—

—

—

—

—

—

—

Сплит прямой лестницы

444444444444444449444944949449. —

—

—

—

—

—

Г-образная забежная лестница

https://p3d.in/e/jAvEY

Другие здания

Здания

Посмотреть категориюКатегория

Забежная лестница Требования | Объяснил! — Тренажер строительных норм

Забежная лестница — это еще один тип ступеней в лестничной системе, который допускается вместо традиционных ступеней. Когда забежная ступень устанавливается в отдельном жилом доме, она должна соответствовать Международному жилищному кодексу (IRC).

Чтобы понять, соответствует ли ступень забежного лезвия нормам, нам нужно взглянуть на раздел кода R311.7.5.2.1 в Международном жилищном кодексе (IRC) 2018 года, чтобы узнать, каковы эти требования.

Обратите внимание, что в этом посте мы рассмотрим стандарты кодов, относящиеся к забежным лестницам в жилых домах, в соответствии с Международным жилищным кодексом (IRC). Для стандартов коммерческих лестниц необходимо обращаться к Международным строительным нормам (IBC).

Интересный совет:  В чем разница между IBC и IRC? Обязательно ознакомьтесь с этим POST .

Что такое беговая дорожка?

Сначала давайте определим, что такое гусеница Winder. В главе 2 IRC код определяет ступени Winder следующим образом:

Winder — ступени с непараллельными краями.

Некоторые люди могут также называть забежную ступеньку наклонной ступенькой или лестницей. Этот термин не используется в коде, но, как вы можете видеть, его природа верна, поскольку в определении он упоминается как протектор с непараллельными краями.

Подобно тому, как обычная ступень используется в лестнице с прямым маршем, забежная ступень используется в лестнице, меняющей направление.

В чем преимущество протектора Winder?

Дополнительным преимуществом использования ступеней Winder вместо обычных ступеней является то, что их форма позволяет пользователю постепенно поворачиваться в направлении лестницы при движении вверх или вниз.

Использование забежной ступени также может быть полезным, когда лестница расположена в ограниченном пространстве. Если промежуточная площадка не требуется на лестничном марше, но из-за того, что лестница должна поворачиваться, вместо увеличенной проступи можно использовать забежную ступень, что требует меньшей площади пола при достижении той же высоты.

Принимая во внимание такую ​​уникальную форму, код устанавливает размеры забежных ступеней, чтобы их можно было безопасно и эффективно использовать.

Поэтому давайте посмотрим на Раздел R311.7.5.2.1 IRC, чтобы увидеть, каковы эти требования.

Размеры ступеней забежных ступеней

Проступи забежных ступеней должны иметь глубину не менее 10 дюймов, измеренную между вертикальными плоскостями переднего выступа соседних ступеней в местах пересечения с дорожкой. Забежные ступени должны иметь глубину ступени не менее 6 дюймов в любой точке в пределах ширины лестницы в свету. В пределах любого лестничного марша наибольшая глубина проступи забежных ступеней не должна превышать наименьшую проступь забежных ступеней более чем на 3/8 дюйма. Забежные элементы одинаковой формы на пешеходной дорожке должны находиться в пределах того же лестничного марша, что и прямоугольные ступени, и не требуется, чтобы они находились в пределах 3/8 дюйма от глубины прямоугольной ступени.

В этом разделе кода происходит много всего, поэтому давайте рассмотрим его шаг за шагом.

Однако важно понимать, что лестничный марш может состоять как из прямоугольных ступеней, так и из забежных ступеней. Или другой вариант — лестничный пролет может состоять только из забежных ступеней. В данном случае это обычно круговая лестница.

Мы вернемся к этому чуть позже, когда сначала обсудим лестницу с прямоугольными ступенями и забежными ступенями. Однако важно отметить, что круглые звезды НЕ считаются винтовыми лестницами. У винтовых лестниц есть свой раздел кода, о котором вы можете прочитать подробнее в разделе 9. 0027 ЭТА ПОЧТА .

Глубина намотки

Давайте начнем с двух основных критических размеров, которые отмечены в разделе кода выше.

Минимальная глубина проступи 10 дюймов () требуется на линии прохода, а минимальная глубина проступи 6 дюймов () требуется в любой точке узкой стороны, которая находится в пределах ширины лестницы в свету.

Эти два измерения очень важны, поскольку они определяют геометрию протектора.

Поскольку первое измерение измеряется от линии прохода, лучше всего понять, где расположена «линия прохода» вдоль протектора. Этот термин не определен в определениях, но он упоминается в стандартной секции лестницы, найденной в R311.7.4 .

Линия прохода через забежные ступени и площадки должна быть концентрической по отношению к повороту и параллельно направлению движения при входе и выходе из поворота. Линия прохода должна быть расположена на расстоянии 12 дюймов от внутренней стороны поворота. 12-дюймовый размер должен измеряться от самой широкой точки ширины лестницы в свету на пешеходной поверхности.

Как видите, линия прохода должна быть расположена на расстоянии 12 дюймов от внутренней стороны поворота, в самом широком месте ширины лестницы в свету на пешеходной поверхности.

Чтобы лучше это проиллюстрировать, посмотрите на изображение ниже.

Иллюстрация: © Building Code Trainer, 2021

Следовательно, минимальная требуемая ширина лестницы измеряется от точки вдоль проступи, глубина которой составляет не менее 6 дюймов, а проступь должна иметь минимальную требуемую глубину 10 дюймов на линия прохода, расположенная в 12 дюймах от внутренней части поворота.

Еще одна вещь, которую следует отметить в отношении приведенного выше раздела кода, — это допуск , который он дает. Когда пользователь поднимается или спускается по лестничному пролету, поворот каждой забежной ступени должен быть одинаковым на протяжении всего поворота. Если есть какие-либо отклонения, код допускает допуск не более 3/8 дюйма .

Это означает, что наибольшая глубина проступи забежных ступеней не должна отличаться от наименьшей глубины проступи забежных ступеней в пределах лестничного марша более чем на 3/8 дюйма.

Забежные ступени в круговых лестницах

Круглая или изогнутая лестница в основном состоит из забежных ступеней. Лестницы этого типа обычно не имеют прямой части, как в примере, который мы видели выше, а вместо этого изгибаются на протяжении всего марша, что приводит к тому, что ступени имеют непараллельные края.

При этом применяются те же размеры, указанные выше, а также те же стандарты, что и для обычных лестниц. Единственным отличием от обычной лестницы является проступь.

Чтобы лучше это проиллюстрировать, посмотрите на изображение ниже.

. Иллюстрация: © Building Code Trainer, 2021. дюйм.

Опять же, здесь важно отметить, что криволинейные лестницы не являются винтовыми лестницами.

РубрикаРазное
