Лестница из профильной трубы своими руками на второй этаж: как сварить своими руками, чертежи, расчет лестницы на второй этаж, сварка приставной лестницы из квадратной профтрубы

Содержание

как сварить своими руками, чертежи, расчет лестницы на второй этаж, сварка приставной лестницы из квадратной профтрубы

Содержание:

Внешний вид лестницы
Конструкционные элементы
Порядок проведения работ и заготовка материалов
Процесс сборки винтовой лестницы из трубы и профилей

В отличие от давних времен, когда любые металлические изделия изготавливались только методом ковки, сейчас активно пользуются сваркой для соединения отдельных компонентов, как, например, уголки, швеллеры и профилированные трубы. О том, как сварить лестницу из профильной трубы, а также, какие разновидности этих изделий могут быть, расскажет в данном материале.

Безусловно, не стоит сбрасывать со счетов профессиональных кузнецов, работы которых отличаются высоким качеством и эстетической красотой. Однако это изделия, скорее, штучные, да и стоят они достаточно дорого. А вот создать лестницу из профтрубы сможет практически каждый, если только он умеет обращаться со сварочным аппаратом и заготовил все необходимые материалы.

Внешний вид лестницы

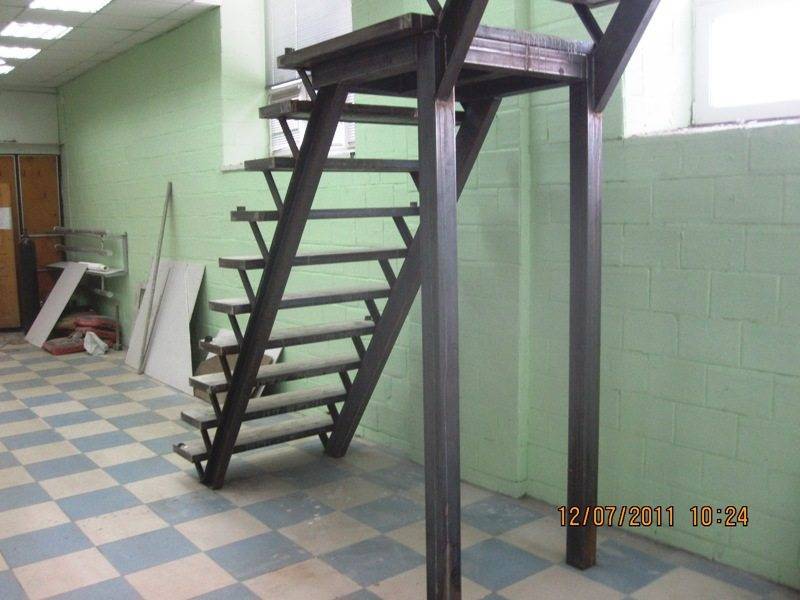

Поскольку изделия из профиля становятся все более популярны, в сети можно найти любые модификации лестниц из профильной трубы. Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или «утиный шаг», то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги. Однако проще всего для начинающих строителей изготовить маршевую лестницу из профтрубы своими руками, которая пользуется наибольшей популярностью среди хозяев домов.

Чтобы правильно подобрать параметры данной конструкции, можно изготовить чертежи лестницы из профильной трубы своими руками, взяв за основу один из наиболее подходящих проектов и адаптировав его под конкретные размеры.

Маршем именуется конструкция, которая находится между поворотными площадками.

Различают прямые, двух- и многомаршевые сооружения. Если речь идет о винтовой лестнице, то все ступени в ней расположены вокруг одной оси. Их используют для подъема внутри здания – между этажами или до входной двери, а также для пересечения неровностей ландшафта.

Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями.

Для сборки лестничного пролета используют такие материалы:

металлические элементы – уголки, сварные детали, профильные трубы;
древесина;
железобетон;
композитные материалы.

Способов монтажа деталей для лестничного пролета может быть несколько, однако, самым надежным считается сварка металлических конструкций.

Крепление ступеней лестницы может быть:

на больцах;
на косоурах;
на тетиве.

От способа крепления ступеней будет зависеть набор материалов, которые понадобятся для сооружения лестницы из профильной трубы своими руками. Чтобы было легче выбрать тип конструкции под конкретное помещение или местность, можно просмотреть ряд фотографий.

Некоторые опытные мастера рекомендуют выполнять из профильной трубы только косоуры или основу конструкции, а для ступеней использовать материалы с меньшей массой. Наилучшим выбором для основы лестницы будет профиль с размерами 60×40 мм.

Стоит отметить, что у конструкций из профиля есть ряд несомненных достоинств:

Хорошая сопротивляемость образованию плесени и коррозии, что делает их приемлемыми в местах с постоянными перепадами температуры и без отопления.
Приставная лестница из профильной трубы может прослужить довольно долго, а в случае ее разборки, металл за ненадобностью можно продать или сдать в качестве лома.
Сборка и монтаж металлического модульного или сварного каркаса производится достаточно быстро и легко.
Поскольку внешний вид лестницы из профиля является довольно лаконичным, не составит большого труда совместить ее с имеющимся в помещении интерьером.
Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.
Профильные трубы будут вполне доступны для большинства покупателей, поэтому себестоимость проекта будет невысокой. Да многим и работать с металлом проще, чем с древесиной.

Металлический каркас из профилей превосходит по прочности любые другие аналогичные сооружения.
Срок монтажа лестницы на второй этаж из профильной трубы намного меньше, чем при работе с деревом, если, конечно, у вас есть сварочный аппарат и навыки работы с ним.
Немаловажен тот факт, что благодаря наличию металлической основы, в такой лестнице можно совмещать самые различные материалы – стекло, мрамор, плитку и даже пластик.

Обратите внимание, что если предполагается сборка легкой конструкции, то и профиль лучше выбирать с тонкими стенками. Оптимально использование трубы с диаметром 5-7,4 мм, которая будет достаточно прочной и выдержит вибрацию от нагрузки.

Конструкционные элементы

Во время пользования лестницей человек становится на ступеньки, ширина которых может достигать полной ширины стопы, либо доходить до каблука обуви.

Для того чтобы конструкция держалась, используются косоуры – боковые планки со срезанными участками, на которые кладут ступени. Кроме того, для соединения проступей и фиксации всей конструкции могут использоваться больцы. Тетивами называют торцевые и нижние балки, поддерживающие ступени. Вертикальные отрезки лестницы, которые подпирают ступени, называют подступенками. Они нужны для усиления всей конструкции.

Как правило, один лестничный марш в сооружении из профильной трубы имеет 18-20 ступенек, уложенных на косоуры. Устанавливают ее вдоль стен и угла, либо на весу между двух этажей, и состоит она из двух маршевых пролетов. Зачастую количество ступеней делают нечетным, чтобы начинать и заканчивать подъем на каждый следующий марш с одной и той же ноги. Данным правилом пользуются и в небольших коттеджах, и в больших офисных зданиях.

Перед началом сварки лестницы из профильной трубы все одинаковые металлические элементы укладывают попарно, а сверху прикрепляют проступи и подступенки. Сами ступени можно изготовить из легких материалов, помещенных в металлический каркас, например, они могут быть из ламината или из древесины.

Стандартный расчет лестницы из профильной трубы выглядит так:

промежуток между соседними ступенями (высота подступенка) должен составлять порядка 14-22 см;
угол наклона лестничного пролета делают в 30-40º, что равно соотношению 1:2 или 1:2,5 длины к высоте;

ширина ступенек составляет 20-30 см, а если выбран небольшой угол уклона, то она немного шире места упора.

Порядок проведения работ и заготовка материалов

У внутренних и приставных лестниц конструкция совершенно разная, а наиболее простой считается одномаршевая на косоурах для крыльца. Самой сложной считается металлическая винтовая лестница.

Последовательность работ по сборке каркаса из профиля для одномаршевой лестницы такова:

проектирование и составление чертежа;
проведение разметки;
разделение профиля на отрезки нужной длины;
сборка основного каркаса для установки ступеней;
приваривание подступенков и ступенек;
установка конструкции на место и заливка бетона на площадке;
монтаж перил;
укладка древесины в рамы для ступеней;
окончательное декорирование.

Выполнить сборку каркаса для лестницы из профиля можно несколькими способами. Его можно изготовить из парных профильных труб или стальных косоуров, либо воспользоваться швеллером, в котором ступеньки будут приварены сверху на основу или внутри рамы.

Если речь идет о конструкции внутренней лестницы с деревянными ступенями, то крепление марша производится сначала в верхней точке, а уж потом ее фиксируют внизу. При этом лестницу фиксируют к анкерам в стенах и платформе, служащей первой ступенью.

Отметим, что не стоит забывать о контроле горизонтальности расположения ступеней. Когда все основные работы будут закончены, можно приступать к сварке перил.

Процесс сборки винтовой лестницы из трубы и профилей

Винтовую лестницу предпочитают устанавливать с целью экономии места. Для ее создания нужна основная опорная труба и заготовки из профиля для ступеней. Для работы потребуется две трубы, одна из них с меньшим диаметром станет опорной, а другая с чуть большим сечением будет разрезана на заготовки по 20-22 см. К этим гильзам будут приварены одинаковые отрезки профиля для ступеней. Получившиеся заготовки будут установлены друг на друга и развернуты веером, пока не заполнят всю высоту лестницы.

Перила для винтовой лестницы должны быть спиральными. Из стального профиля выполняют основание и консоль, они привариваются вместе. Обратите внимание, чтобы гильзы сидели плотно и не болтались – люфты можно скомпенсировать уплотнительными кольцами. Собранный каркас нужно будет приварить и покрыть слоем грунтовки.

Для перил лучше использовать изящные воздушные металлоконструкции, а поручни могут быть из пластика или дерева.

Закреплять винтовую лестницу можно в двух местах между этажами или к стенке с помощью кронштейнов. Однако существуют и другие методы фиксации. Для декорирования металлической лестницы лучше воспользоваться специальной краской – наиболее актуальные цвета – черный, коричневый, металлик.

Любая установленная лестница должна быть не только красивой внешне, но и безопасной для пользователей. Поэтому если вы не уверены в своих силах, то сборку и проектирование таких изделий лучше поручить специалистам.

Лестница из профильной трубы своими руками: этапы строительства

Косоуры данной лестницы сварены из кусков профилированной трубы прямоугольного сечения

Представить себе дом без лестницы практически невозможно. Даже если строение имеет в своем распоряжении только один этаж, лестницы монтируются на крыльце или подъеме на чердак и мансарду.

Материалов для создания подобных конструкций очень много, но сегодня особое значение для потребителя приобрел вариант, сделанный из металлической трубы прямоугольного сечения. Причин тому много, но основные — это легкость в возведении и отличные эксплуатационные характеристики.

Сегодня мы разберем, как делается лестница из профильной трубы своими руками: видео и подробная инструкция будут приложены.

Содержание статьи

Начинаем проектировать свою конструкцию
- Расчет маршевой лестницы
- Расчет винтовой лестницы
Процесс сборки каркаса лестницы из профилированной трубы
- Инструменты и материалы
- Сборка маршевой конструкции
- Изготовление винтовой лестницы
- Финишная отделка

Начинаем проектировать свою конструкцию

Любая серьезная работа начинается с того, что нужно составить проект возводимой конструкции, ну, или хотя бы сделать наброски в виде эскиза. Расчет лестничных конструкций не относится к разряду высшей математики, но все равно к нему стоит отнестись внимательно, чтобы не получить в итоге несостыковок во время сборки лестницы.

Немного усилий – и в вашем доме будет такая лестница

Расчет маршевой лестницы

Итак, давайте сначала разберем, как выполняются расчеты под маршевые металлические лестницы из профильной трубы.

Лестница на второй этаж из профтрубы и дерева

Маршевая лестница представляет собой конструкцию, собранную из одного или нескольких участков с прямым подъемом. В зависимости от количества маршей различают одномаршевые и многомаршевые варианты исполнения. Выбор целиком зависит от места расположения лестницы и нужной высоты подъема.

В многомаршевых конструкциях марши соединяются при помощи площадок или забежных ступеней

Как сделать лестницу из профильной трубы: поворот на 90 градусов

Такие лестницы могут разворачиваться на 90 градусов – они ставятся, когда места под длинный марш достаточно. Площадка чаще всего располагается ближе к уровню пола первого этажа, в углу комнаты

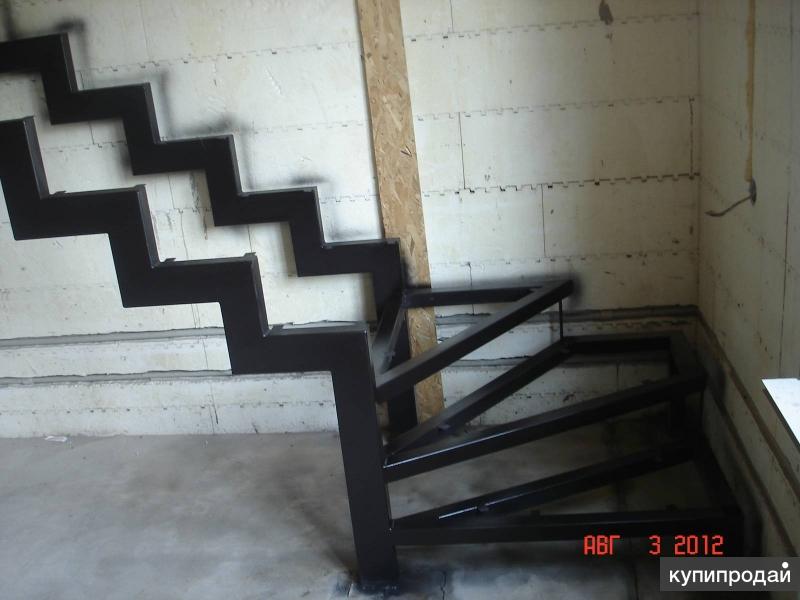

Каркас лестницы из профильной трубы

На 180 градусов – такая конструкция позволяет уместить два марша меньших размеров. Подъем такой лестницы бывает пологим, и удобным для передвижения. Продолжая конструкцию, можно сделать подъем на любое количество этажей.

На фото – металлический каркас лестницы из профильной трубы с разворотом на 270 градусов

На 270 градусов – в данном случае лестница имеет три марша, каждый из которых поворачивает по отношению к соседним на 90 градусов. Конструкция очень компактна, что позволяет устанавливать ее в узких местах, например, небольшом эркере или коридоре.

Зная типы конструкций, можно приступать к расчетам.

Действовать нужно в следующей последовательности:

Определяемся с местом, где хотим установить лестницу.
Оценив масштабы помещения и высоту перекрытий второго этажа, можно определиться с количеством маршей. Помните, что на данном этапе все умозаключения являются прикидкой. Более детально мы сможем все увидеть при расчете.
Замеряем высоту подъема, учитывая толщину межэтажных перекрытий.

Совет! Не стоит пренебрегать миллиметрами, чтобы в итоге не ошибиться в расчетах. Делайте сразу все максимально точно.

Пример расчета параметров лестницы из профилированной трубы

Чтобы по лестнице было удобно передвигаться и взрослым и детям, необходимо оптимально подобрать соотношение длины и высоты ступени. Данные параметры называют еще размерами проступи (место опирания стопы при подъеме) и подступенка (вертикальная декоративная планка). Оптимальные размеры умещаются в следующие диапазоны: длина 25 – 33 сантиметра, высота 15 – 22 сантиметра.
Что касается соотношения, то оно должно укладываться в формулы 2х + у = 60(64) или х + у = 47. Все значения указаны в сантиметрах и подогнаны под ширину шага человека среднего роста (175 — 180 сантиметров).
Количество ступеней вычисляется очень просто – достаточно высоту проема разделить на высоту подступенка. Получив это значение, можно рассчитать и длину марша – нужно умножить его на длину проступи.
Данные значения напрямую связаны с углом наклона лестницы. Как вы поняли, мы получили воображаемый треугольник, перенеся который в масштабе на бумагу, можно точно измерить угол наклона.

Совет! Удобнее всего выполнять чертежи и расчеты на разлинеенном листе из школьной тетради по математике.

Знание законов геометрии очень важно при любом строительстве

Но для расчета нам не хватает еще одной величины – длины самого марша. Высчитать ее может любой учащийся шестого класса, знакомый с теоремой Пифагора. Ну, а мы вспоминаем: а² + в² = с² (квадрат гипотенузы равен сумме квадратов катетов). Допустим, высота нашего воображаемого перекрытия 260 см, а длина лестницы – 400 см. Выполняем расчет: (260*260) + (400*400) = 227600. Извлекаем корень и получаем 477 см с «хвостиком» — это и есть длина марша.
Смотрим, получится ли уместить такую лестницу в намеченное место, если нет, то можно попробовать изменить параметры проступи и подступенка, или, если угол наклона вас устраивает, то сохранить его, разбив подъем на несколько маршей.
Вообще, угол наклона для домашней лестницы очень важен, так как по ней будут проходить и маленькие дети и пожилые люди. Чем более пологим будет подъем, тем легче будет его преодолевать. Согласно нормативным актам, значения данного параметра должно быть от 23 до 45 градусов.

Схема с указанием норм угла наклона лестничного марша

Но лучше всего, когда величина не превышает 33 градусов, так как более крутые лестницы являются менее удобными. Меньшие значения подходят больше для пандусов, чем для лестниц.

Совет! Делая расчеты, вы навряд ли сможете подогнать параметры под целые числа – всегда будет небольшой остаток. Округляйте результат в большую сторону. Все отклонения от заданных параметров можно будет устранить за счет нижней фризовой ступени.

Расчет винтовой лестницы

Самодельная лестница из профильной трубы: чертежи и расчеты

Винтовая лестница очень красива и выбирается дизайнерами именно по этой причине, к тому же она занимает намного меньше места, чем маршевый вариант конструкции. Но и минусов у ее предостаточно: такая лестница считается самой опасной при подъеме; по ней сложно или вообще невозможно поднять крупногабаритные грузы; цена, которую называют мастера за сборку, запредельно высока.

Но если вам деваться некуда, и требуется установить именно такой вариант, не расстраивайтесь! Мы подробно расскажем, как изготовить такой металлокаркас для лестницы из профильной трубы, а также как его правильно отделать.

Экономия «на лицо». Единственное, что требуется от вас – это умения работать со сварочным аппаратом и рабсила, которая будет перемещать габаритные заготовки.

Винтовые лестницы своими руками из профильной трубы

Расчет винтовой конструкции может показаться кому-то слишком сложным, но мы уверяем вас, что следуя за нами, вы не сможете ошибиться, так как потребуется воспользоваться всего лишь несколькими формулами. В крайнем случае, вы всегда можете воспользоваться специальными калькуляторами, которые можно легко найти в интернете.

Итак, запоминаем обозначения параметров лестницы:

Н – высота пролета. Как и в случае с маршевой лестницей, учитывает толщину перекрытия.
Н1 – расстояние между витками лестницы. То есть, расстояние от одной ступени до другой, находящейся ровно над ней. Минимально комфортное значение, которое следует соблюдать, равно 2-м метрам. Так, даже высокий человек не ударится головой при подъеме.
h – высота ступени. Подступенки на винтовых лестницах делаются редко, но параметр остается неизменным, как и для маршевых лестниц. Для удобного подъема данное значение тут сокращено до 12 – 22 сантиметров.
h2 – глубина ступени. Неоднозначная величина, так как ступени винтовых лестниц имеют форму трапеции. ГОСТы и СНиПы устанавливают размер меньшей грани в 10 см, а большая сторона, в принципе, не ограничена (зависит от ширины подъема), но рекомендуемое значение составляет около 40-ка сантиметров.
Рабочая глубина ступени – это условная линия, по которой будет осуществлять подъем человек. Ее параметры нужно рассчитать так, чтобы величина укладывалась в нормируемые 25 – 33 сантиметров.
L – длина лестницы по заданному радиусу.
R – наружный радиус. Данное значение не должно быть меньше 80-ти сантиметров. При размещении лестницы в округлом эркере – целесообразно увеличить его до внутреннего радиуса помещения, чтобы иметь возможность опереть свободные края ступеней на стены.
r1 – рабочий радиус, та же самая линия, по которой двигается человек при подъеме.
r – радиус центральной опоры. Потребуется для расчетов тогда, когда в конструкции не будет внутреннего столба, а лестница будет опираться на косоуры или примыкающие стены. Исполнение таких лестниц будет невыполнимой задачей для новичков, поэтому мы не станем их расписывать.

Винтовая металлическая лестница своими руками из профильной трубы: расчеты

Как и прошлом случае, начинаем с замера высоты пролета. Предположим, что у нас она равна 3-м метрам. Затем определяем внешний радиус конструкции, ориентируясь на размеры помещения, в котором будет выполняться установка. Для удобства расчетов возьмем 1 метр.

Далее определяем точки входа и выхода. Допустим, что они у нас находятся друг над другом, то есть угол поворота при подъеме составит ровно 360 градусов. Этих данных будет достаточно, чтобы рассчитать внешнюю длину подъема.

Как мы помним из школьного курса геометрии, длина окружности высчитывается по следующей формуле: L = 2πR – где L – длина, R – радиус, а π – это константа, которая приблизительно равна 3,14.
Считаем: 2*3,14*100(см) = 628, то есть 6м 28 сантиметров.
Теперь нужно узнать количество ступеней, но для этого сначала потребуется определить рабочую длину марша. Принято считать, что человек совершает подъем по радиусу, который составляет 2/3 от внешнего. Исходя из этого, ответ можно получить тремя способами.

Первый, 628* 2/3 = 419, с округлением в большую сторону;
Второй, по формуле Lраб = 4/3πR = 4/3*3,14*100 = 419, так же с округлением;
Третий, вычислить сначала рабочий радиус и выполнить расчет по формуле нахождения длины окружности: 2/3*100*3,14*2 = 419 – 4м 19 сантиметров.

Теперь, зная рабочую длину, мы можем подобрать оптимальную ширину проступи. Допустим, мы хотим 30 сантиметров. Делим рабочую длину на это число: 419/30 = 14 с округлением. Это и есть количество ступеней в пролете
Осталось проверить высоту проступи. Для этого высоту пролета делим на количество ступеней: 300/14 = 21,42. Значение немного крутовато, поэтому давайте попробуем уменьшить ширину проступи до 25 сантиметров: 419/20 = 17; 300/17 = 17,6 см. Вот теперь подъем будет плавным и удобным.
Ах, да! Чуть не забыли! Полностью определяем геометрию ступени, высчитывая ее внешнюю длину: 628/17 = 36,9. Маловато! Тогда снова возвращаемся к подбору параметров, пока не найдем оптимального значения.

Мы не волшебники, но стремиться к прекрасному нужно

Но это еще не конец, осталось определить размер выходной площадки, с оглядкой на значение h2. По мере подъема, каждая ступень будет отнимать от общей высоты пролета значение высоты подступенка. Из-за того, что h2 ограничено пределом в два метра, ширина площадки не должна быть больше 4-5 проступей — не забываем про толщину перекрытия.

Процесс сборки каркаса лестницы из профилированной трубы

После того, как все чертежи готовы, можно приступать к изготовлению лестницы. Точное соблюдение всех полученных при расчетах размеров не позволит вам ошибиться во время разметки заготовок, так что будьте внимательны.

Инструменты и материалы

Для выполнения всех работ нам потребуются следующие инструменты:

Сварочный аппарат	Выполнить крепление элементов можно и с помощью болтовых соединений, но такая конструкция будет со временем разбалтываться от нагрузок, и от вас потребуется проводить постоянную ревизию несущих узлов. Сварка позволит создать монолитную конструкцию, которая, к тому же, будет выглядеть более опрятно.
Электроды	Используются совместно со сварочным аппаратом, и являются расходным материалом.
Болгарка	Болгарка (УШМ) и отрезной диск по металлу позволят выполнять рез трубы.
Шлифовальный диск по металлу	Абразивные и лепестковые диски используются при обработке сварных швов. Первый вариант предназначается для грубой шлифовки, а второй – позволит довести поверхность до идеально гладкого состояния.
Перфоратор	Перфоратор потребуется для бурения в бетонных и кирпичных поверхностях отверстий под крепеж, в качестве которого могут выступать стальные анкера или отрезки арматуры.
Бур с победитовым наконечником	Используется в паре с перфоратором, для уже описанных целей.
Кувалда	Кувалда или большой молоток понадобятся при забивании в поверхность бетона штырей и анкеров.
Сверла по металлу	Для высверливания отверстий в трубах под крепеж, для ступеней понадобятся сверла по металлу. Установить их можно в перфоратор через переходной патрон, или в электродрель с высокими оборотами.
Гаечные ключи	С помощью ключей мы будем затягивать анкера, хотя лучше их заменить соответствующей насадкой для дрели.
Строительный уровень	Для четкого выставления горизонтали и вертикали потребуется небольшой строительный уровень. Лучше приобрести вариант с магнитной лентой, чтобы не отвлекаться на удерживание инструмента во время монтажа.
Угольник	Незаменимый инструмент при подобных работах. С легкостью позволяет разметить заготовки под срез в 90 или 45 градусов.
Рулетка и маркер	Понадобятся при разметке деталей. Маркеров лучше купить несколько штук, так как их ворсовые наконечники довольно быстро портятся о грубые металлические поверхности.

Также давайте перечислим и основные материалы, с которыми мы будем работать:

Профильная труба для каркаса лестницы	Собственно, сама профильная труба для лестницы. Для работы могут пригодиться варианты с различным сечением. Какую профильную трубу использовать для лестницы, мы расскажем по ходу разъяснения процедуры монтажа каркаса. Для винтовой конструкции потребуется еще и круглая труба, из которой будет сделан опорный столб.
Стальная арматура	Нарезав ее на отрезки по 12-15 сантиметров, мы сделаем наварной крепеж. Для этого в основании высверливается отверстие, которое на один шаг меньше диаметра прута, а затем в него заколачивается кувалдой заготовка. К выступающему концу прута мы сможем наварить стойки и балки конструкции.
Анкерный болт	Анкера заменяют вышеописанный способ крепления элементов каркаса лестницы. Для удобства связки на нижние концы вертикальных стоек навариваются опорные площадки с насверленными отверстиями, через которые и происходит фиксация. Балки просверливаются насквозь и крепятся горизонтально. Справедливости ради стоит отметить, что первый способ крепления, для балок является наиболее надежным.
Фанера	Из кусков фанеры или аналогичных материалов можно собрать трафарет под ступени, чтобы они были одинакового размера и формы.

Для крепления ступеней к каркасу используются болты или саморезы с шайбами. Болтовое соединение является сквозным, а крепление на саморезы можно сделать незаметным, загнав их в ступень снизу.

Сборка маршевой конструкции

Распространены два основных вида конструкции, хотя они далеко не единственные. Первый – с наклонной балкой и наваренными держателями под ступени, а второй – с ломаным косоуром из трубы. Давайте рассмотрим оба варианта.

Лестницы на металлическом каркасе из профильной трубы с наклонной балкой

Первый вариант выполняется намного легче и быстрее, но в итоге он будет немного дороже, а внешний вид конструкции выглядеть очень просто и непритязательно. Использовать такой метод лучше тогда, когда каркас лестницы полностью прячется после обшивки, либо же соорудить конструкцию на одной опоре с площадками, как показано на фото выше.

Удорожание конструкции связано с тем, что в качестве балки используется труба профильная для лестницы сечением 100х100 или даже 150х150. Помимо этого придется наваривать площадки из листового металла толщиной в 3 мм, который также выйдет дороже, чем профилированные трубы.
При сборке, первым делом устанавливаются наклонные опоры. Если в конструкции предусмотрено 2 марша, то сначала монтируется каркас промежуточной площадки, который и станет опорой для балок.
Наварить площадки можно двумя способами. Первый заключается в том, что после определения угла наклона, к балке горизонтально наваривается металлический лист. Чтобы он выдерживал вес перемещающегося человека, спереди под него приваривается вертикальная подпорка из арматуры или куска трубы.
При втором способе, на балку сначала навариваются треугольники из труб, которые соединены под прямым или острым углом, в случае, если вы хотите, чтобы подступенки уходили внутрь, с целью увеличения площади проступи.
Поверх этих опорных элементов уже наваривается площадка, хотя можно обойтись и без нее. Края проступи между параллельными уголками можно соединить поперечинами из труб или, вовсе, сразу накрутить на них деревянные ступени, толщиной не меньше 4 см.

Совет! Дополнительно стоит отметить, что вес конструкции данного типа достаточно велик и возможно боковое опрокидывание лестницы. Чтобы этого избежать, навариваем на стойки опорные площадки из металла толщиной 5 мм – так мы более равномерно распределим вес всей конструкции.

Как сварить лестницу из профильной трубы, видео в этой статье покажет наглядно.

Лестница из профильной трубы на второй этаж: ломаные косоуры

Второй вариант конструкции выглядит более красиво, но с его сборкой придется повозиться подольше. Оптимальным сечением трубы под нее считается 40х60 мм, можно и больше, но учитывайте, что будет возрастать масса лестницы, что не всегда оправдано.

Тут также имеется два способа соединения деталей, для изготовления готового косоура:

Нарезание заготовок под косоур

При первом способе труба нарезается на отдельные части, соответствующие по длине проступям и подступенкам. Их края обрезаются под углом в 45 градусов (для более точного реза лучше обзавестись торцевой пилой) и свариваются между собой, образуя лесенку. В теории все просто, но на деле вам придется выполнить много сварочных работ, и постоянно следить за точность расположения деталей. Чтобы упростить задачу, вырежьте из фанеры трафарет, внутрь которого укладывайте заготовки.
Второй способ намного проще – берем цельную трубу и размечаем ее таким образом, чтобы точка углового среза была вершиной равностороннего треугольника. Второй треугольник будет развернут относительно первого на 180 градусов, то есть его вершина будет на противоположной грани. Рисуем треугольники с двух сторон, а затем вырезаем их из трубы так, чтобы грань, к которой подходят вершины, осталась на месте. Далее нам будет нужно согнуть в этом месте трубу и сварить соединение.

Схематическое изображение разметки ломаного косоура

Вместо площадки на косоуры также навариваем перекладины.

Изготовление винтовой лестницы

Сваренный каркас винтовой лестницы

Монтаж винтовой лестницы начинается с установки центрального столба опоры. Его диаметр не должен быть меньше 10 сантиметров, чтобы мы смогли соблюсти размер примыкающей грани ступени. Экономия при покупке данного элемента неуместна, так как ось винтовой лестницы испытывает на себе серьезные нагрузки.

Упираться нижний край столба должен в прочное надежное основание – лучше всего в бетонное перекрытие. Также потребуется устройство опорной площадки, чтобы распределить вес лестницы.

Совет! Если вы устанавливаете лестницу одновременно со строительством дома, то чтобы не покупать дорогостоящий листовой металл, опору можно соорудить в виде перекрестия из отрезков той же трубы, которая потом замуровывается в бетонную стяжку.

Опоры под ступеньки могут быть двух типов, которые зависят от сечения используемой трубы. По прочности и внешней эстетической составляющей, они мало чем отличаются.

Сварка каркаса ступени по трафарету

Если куплены трубы сечением 20х20 или 30х30 сантиметров, то лучше сварить полноценный каркас по всему периметру проступи. Для удобства – снова пользуемся трафаретом. Высчитать угол расхождения граней очень просто. Как вы помните, в наших теоретических расчетах получилось 17 ступеней. Берем угол поворота и делим его на это значение: 360/17 = 22 градуса. Вот и весь расчет.
Второй вариант выполняется намного быстрее. Для него понадобятся трубы сечением 40х60. Никаких лекал тут не потребуется – берем кусок трубы, длиной на 8 см меньше, чем длина проступи, прикладываем с конца второй отрезок, который будет соответствовать ширине ступени, и свариваем их буквой «Т». В середине можно тоже добавить поперечный элемент, как показано на фото.

Лестница из профтрубы с «Т»-образными ступенями

Далее заготовки навариваются на столб с соблюдением высоты ступени и угла поворота.

Финишная отделка

Вот вы фактически и собрали винтовую лестницу своими руками. Осталось ее только облагородить. В связи с тем, что количество материалов для этого очень велико, а способов отделки еще больше, перечислим лишь основные этапы.

Сначала шлифуем поверхность лестницы, особое внимание, уделяя сварным швам. В идеале они не должны прощупываться и быть гладкими и ровными.
Покрываем металл преобразователем ржавчины и смываем его согласно инструкции на упаковке.

Преобразователь ржавчины

Грунтуем поверхность металла.
Выполняем окрашивание всей конструкции.
Обшиваем ступени и делаем декоративную отделку вокруг, если она запланирована.

Чаще всего в частных домах в качестве ступеней под такие каркасы используется дерево. Достаточно установить только проступи, и лестница обретет привлекательный вид. «Лестницы из профильной трубы» — видео, которое мы подобрали, покажет, как выполняется эта процедура. Ну, а у нас на этом все! До новых встреч!

10 способов освежить устаревшие перила

Приходит время, когда перила вашей лестницы нуждаются в ремонте.

Может быть, это когда вы просматриваете фотографии выпускного вечера вашего подростка и отвлекаетесь на непривлекательные перила 90-х, или, может быть, когда вы замечаете сколы краски с того места, где ваша теперь уже 8-летняя собака когда-то щенком жевала перила. В любом случае, всегда есть решение своими руками для ваших проблем с перилами, и, возможно, вам просто нужна одна из этих идей, чтобы освежить обстановку.

2 / 10

фотофирма/Shutterstock

Старый надежный: краска

Ваша лестница из медового дуба выделяется, как больной палец, в вашем доме, который в остальном был обновлен? Если это так, то вы, вероятно, можете просто перекрасить перила, чтобы лестница стала такой же шикарной, как и остальная часть дома. Проявите творческий подход к цветам краски или оставьте их нейтральными (прямо сейчас лучшим выбором является деревенский белый… хотя некоторые могут не согласиться).0005

Здесь вы узнаете, как красить изделия из дерева.

4 / 10

Photographee.eu/Shutterstock

Будь проще

Старая поговорка «меньше значит больше» может быть одной из тех, которой следует придерживаться при обновлении вашей лестницы. Вместо того, чтобы перекрашивать или восстанавливать уникальные перила и балясины, выберите их без украшений. Горизонтальная установка стоек с широкими досками или металлическими трубами добавляет характер, сохраняя при этом чистый и классический вид. Обновление ваших перил таким образом было бы здорово освежить ваш дом или придать вашему вековому дому некоторую современную простоту. Мы думаем, что эти 13 старых поговорок все еще актуальны для мастеров-любителей, а вы?

В вашем старом доме есть одна из этих крутых, но уже бесполезных функций?

7 / 10

Jorge Salcedo/Shutterstock

Добавьте глубины и роскоши с двумя оттенками

Двухцветная лестница действительно бросается в глаза. Здесь домовладельцы обновили весь медовый дуб, нанеся на полы и поручни морилку черного дерева и белоснежную краску на шпинделях и подступенках. Этот образ, скорее всего, еще долго будет оставаться в тренде. Сделайте свой дом более роскошным с помощью этих недорогих идей декора.

8 / 10

через оптовую столярную мастерскую

Кронштейны для украшения

Иногда все, что нужно вашей лестнице, — это всплеск декоративного дизайна. Добавив кронштейны под край лестницы, вы можете легко добавить роскоши своей лестнице. Они будут особенно хорошо сочетаться с недавно установленными железными шпинделями, как показано на рисунке. Еще один способ украсить свой дом – использовать металлическую краску. Вот немного вдохновения!

Купите прямо сейчас на Amazon.

Первоначально опубликовано: 14 июля 2021 г.

Ханна Луиза

Я помогаю людям рассказывать истории, будь то о них самих, их компании или их продукте. Каждый проект, за который я берусь, имеет один приоритет: убедиться, что аудитория связана с контентом. Я оттачивал этот навык за последнее десятилетие, создавая контент для аудитории от топ-менеджеров до новых сотрудников в больших и малых организациях. Я начал свою карьеру в качестве основного докладчика для представителей поколения (подумайте о том, чтобы развеять мифы о миллениалах/иксерсах/бумерах) и прошел свой путь до должности директора консалтинговой фирмы и опубликованного автора, написав, представляя и редактируя книги, блоги, официальные документы и исследовательский анализ. Я приношу свои ценности сотрудничества, скромности и стратегии, основанной на исследованиях, во всем, что я делаю. Я также владелец кошки, энтузиаст кофе и новый владелец дома (вы знаете, ваши стереотипные черты миллениалов.)

Металлическая лестница своими руками

Преимущества
Общие требования
Производственные рекомендации
Стоковая видеозапись

Дизайн лестницы в собственном доме — внутренней или внешней, необходимо планировать на стадии проекта. Как правило, эту обязанность берет на себя профессиональный архитектор. Специалист учитывает конструктивные особенности и то, насколько гармонично лестница впишется в тот или иной интерьер. Но что, если вы любите делать это сами? Доставляет ли удовольствие сам процесс, как и отличный результат? В таком случае вам просто необходимо изучить наше руководство, как спроектировать металлическую лестницу своими руками.

к оглавлению ↑

Преимущества

Металл позволяет создавать конфигурации и формы практически любого вида и сложности. Лестница может:

вести на чердак;
для установки в коттеджах;
соединяют первый и второй этажи.

Важно! Возможность оборудовать железную лестницу на второй этаж своими руками коваными перилами, витиеватыми балясинами, массивными стартовыми столбами и другими элементами делает их конструкцию очень изысканной. Часто на металлических лестницах своими руками производят облицовку боковых частей или всего лестничного марша различными материалами – деревом, гипсокартоном, пластиком. Но именно металл позволяет сделать открытую конструкцию, которая выглядит легкой и воздушной, при этом не теряя прочности и надежности.

Варианты конструкции

Чаще всего среди лестниц на второй этаж в частном доме из металла своими руками можно встретить следующие варианты:

Первый вариант, при котором ступени крепятся к металлу косы.
Второй вариант — на болтах — конструкции без основания, которые состоят из ступеней и крепятся специальными болтами в основном к несущей стене.
В третьем варианте основную роль играют балки, которые устанавливаются под уклоном, так называемые тетивы.
Не стоит забывать и о таком варианте, как винтовые лестницы, которые закручиваются по спирали вокруг опорного центрального основания.
И нельзя не вспомнить о таком изобретении, как сборные металлические лестницы. Они продаются в виде фабричных готовых модулей, которые можно собрать даже с ребенком, ведь они очень напоминают детский конструктор.

Важно! Лестница на второй этаж в частном металлическом доме может опираться только на полы. Для большей надежности можно установить под пролеты конструкции несколько опор.

Ступени из бетона, керамогранита, волнистого железа могут стать отличным украшением вашей конструкции, главное определиться, для чего и где будет использоваться лестница. Это и станет основным критерием выбора отделочного материала:

Если вы планируете установить металлическую лестницу своими руками в гостиной своего дома, то в этом случае сталь будет отлично сочетаться с деревянными ступенями.

Важно! Для того чтобы подчеркнуть изысканность и роскошь, можно увеличить ширину конструкции.

Лестница между различными комнатами или вход на чердак могут быть скромнее. Здесь главным определяющим фактором будет удобство ежедневного использования конструкции, поэтому для отделки подойдет как дерево, так и другие строительные материалы. С их помощью можно придать дизайну законченный вид и уют помещению.
Если вы планируете использовать конструкцию только на улице, то лестницу можно оставить в первозданном виде, без отделки.
Металлическая лестница своими руками может быть оснащена не только стандартными видами ступеней, вполне применимы ковролин, износостойкий ламинат, паркетные плашки, облицовочная керамика.

Важно! Технологичный, прочный материал прекрасно сочетается с любым видом отделки – с деревом, бетоном, кирпичом, натуральным камнем, стеклом и его органическим аналогом.

к оглавлению ↑

Общие требования

Металлические лестницы своими руками из деревянных или бетонных конструкций особо не отличаются. Принципы проектирования и расчетов межэтажных швов одинаковы, и типовые требования к ним не отличаются:

В частных домовладениях минимальная ширина лестницы должна быть 900 миллиметров.
Наклон одного лестничного марша должен быть постоянным.
Оптимальная высота ступеней металлической лестницы своими руками 160-180 миллиметров.
Минимально допустимая глубина ступени составляет 270 миллиметров.
Защита должна выдерживать боковую нагрузку 100 кг.
Максимально допустимое расстояние между стойками ограждения 150 миллиметров. Для семьи с детьми – 120 миллиметров.

Расчеты

Многие проектные организации используют компьютерные программы для создания 3D модели металлической лестничной конструкции своими руками. Легко изменить параметры отдельных элементов. После утверждения окончательного варианта компьютер готовит рабочие чертежи и спецификации:

Если вы планируете создавать чертеж на компьютере с помощью любого графического приложения, то не забудьте выбрать одинаковый масштаб для всех схем. Обязательно переносите полученные изображения на ось координат.
Если вы решили действовать по старинке и рисовать чертежи с помощью листа бумаги и ручки, то дизайнеры советуют вам нарисовать схему металлической лестницы своими руками в горизонтальной и вертикальной проекциях.

Важно! Такой тщательный подход к планировке позволит просчитать расположение каждой детали в конструкции с точностью до миллиметра.

Во избежание ошибок при планировании металлической лестницы на второй этаж своими руками чертежи должны включать следующие параметры:

Для расчета необходимого количества ступеней возьмите на вооружение простую формулу – длину пролета делят на высота ступеньки. Полученное значение может быть приблизительным, его можно либо подогнать под нужные вам количественные данные, либо внести коррективы уже на этапе установки.
Наступая на лестницу при подъеме или спуске, любой человек оставляет след. Это считается ступенькой на лестнице. Общепринятый стандарт, которым пользуются многие мастера, составляет 60-65 сантиметров.
Ширина проступи является составной частью ступени, она же и глубина ступени, которая должна позволять стопе человека прочно фиксироваться на поверхности.
Высота подступенка – это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное на шаг.
Длина ступени равна ширине самой лестницы, должна позволять свободно проходить человеку с грузом.

После того, как сделаны пометки и нарисован детальный план изделия, можно приступать к изготовлению деталей металлической лестницы своими руками и ее монтажу.

к оглавлению ↑

как сварить своими руками, чертежи, расчет лестницы на второй этаж, сварка приставной лестницы из квадратной профтрубы

Внешний вид лестницы

Конструкционные элементы

Порядок проведения работ и заготовка материалов

Процесс сборки винтовой лестницы из трубы и профилей

Лестница из профильной трубы своими руками: этапы строительства

Начинаем проектировать свою конструкцию

Расчет маршевой лестницы

Расчет винтовой лестницы

Процесс сборки каркаса лестницы из профилированной трубы

Инструменты и материалы

Сборка маршевой конструкции

Изготовление винтовой лестницы

Финишная отделка

10 способов освежить устаревшие перила

Приходит время, когда перила вашей лестницы нуждаются в ремонте.

Старый надежный: краска

Будь проще

Добавьте глубины и роскоши с двумя оттенками

Кронштейны для украшения

Металлическая лестница своими руками

Преимущества

Варианты конструкции

Общие требования

Расчеты

Рекомендации по изготовлению

Лестница на косоуре

Болты лестничные

Лестница винтовая

Лестница угловая
