Винтовая лестница на второй этаж: преимущества, виды и особенности

Оглавление:
Винтовая лестница на второй этаж: преимущества и недостатки
Виды винтовых лестниц по конструкции и материалу изготовления

Объяснять, что такое винтовая лестница, думаю, надобности нет – с ней встречались практически все люди, если не воочию, то, по крайней мере, теоретически знают о ее существовании. Изделие это довольно специфическое, и мнения о нем расходятся кардинально – с одной стороны винтовая лестница на второй этаж обладает массой преимуществ, а с другой стороны, она не совсем удобная для передвижения. В этой статье вместе с сайтом stroisovety.org мы всесторонне рассмотрим это изделие – разберемся с преимуществами и недостатками винтовой лестницы, ее разновидностями и конструктивными особенностями.

Винтовая лестница на второй этаж фото

Винтовая лестница на второй этаж: преимущества и недостатки

Самым главным преимуществом, которым обладают винтовые лестницы для дома, является их способность в значительной мере экономить полезную площадь помещения. Как правило, такие лестницы имеют практически вертикальное расположение без наклонных прямых лестничных маршей. Передвигаться по такой лестнице приходится по спирали, круг за кругом поднимаясь все выше и выше. Самая маленькая винтовая лестница может иметь диаметр всего 1,2м – подниматься по такой конструкции не очень удобно, но зато поместить ее можно на 1 квадратном метре помещения. Что касается остальных преимуществ, то их не очень много. В целом можно выделить следующие моменты.

  1. В отличие от маршевых лестниц, их винтовые аналоги выглядят не так громоздко – их даже можно назвать воздушными. Благодаря современным материалам подобные конструкции могут быть полностью прозрачными – изготавливая из стекла, производители придают им практически невесомый вид.
  2. Очень стильный и оригинальный дизайн – если маршевые лестницы подходят в основном только для классического интерьера, то винтовые лестницы могут украсить практически любой интерьер.
  3. Стоимость. Как ни странно это звучит, но цена винтовых лестниц на порядок дешевле, чем стоимость маршевых лестниц.

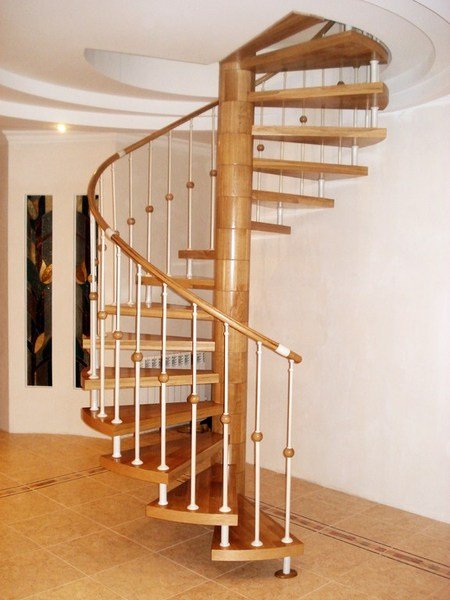

    Деревянные винтовые лестницы фото

В принципе, это все преимущества, которыми обладают винтовые лестницы. Если говорить о недостатках, то их можно обнаружить не так уж и много – если быть точным, то всего один. В большинстве случаев использовать винтовую лестницу для ежедневных подъемов и спусков на верхний этаж достаточно неудобно и затруднительно. Она хороша для кратковременного и редкого использования.

Виды винтовых лестниц по конструкции и материалу изготовления

Все существующие нынче винтовые лестницы можно классифицировать по двум основным признакам: материалу, из которого они изготовлены, а также по некоторым конструктивным особенностям. Начнем по порядку и изучим эти разновидности более подробно. По конструктивным особенностям винтовые лестницы можно разделить на два типа.

  1. Стационарные винтовые лестницы – как правило, их изготавливают на заказ. Сначала производят соответствующие расчеты исходя из определенной высоты помещения, а потом ее изготавливают как единую и цельную конструкцию – разобрать такую лестницу, не прибегнув к ее порезке, просто не возможно. Достаточно часто их делают по месту – в этом и заключено основное преимущество таких лестниц. Их можно изготовить исходя из имеющихся условий.
  2. Модульные винтовые лестницы. В некотором роде лестницы данного типа можно сравнить с товарами повседневного спроса, изготовление которых поставлено на широкую ногу. Стандартные и унифицированные изделия позволяют в значительной мере снизить стоимость изготовления винтовой лестницы – в этом и заключается ее основное преимущество. Но вместе с этим появляется и один существенный недостаток – установить такую лестницу без подгонки и некоторой переделки не всегда возможно. Сами понимаете, такие конструкции рассчитаны на стандартную высоту помещений.

    Винтовые бетонные лестницы фото

Это что касается конструктивных отличий винтовых лестниц друг от друга. С ними мы, можно сказать, разобрались, и теперь дело за материалами, из которых изготавливают эти лестницы. Здесь разновидностей немного больше.

  1. Деревянные винтовые лестницы. Красивые, излучающие тепло природного материала, но обладающие одним существенным недостатком – деревянные винтовые лестницы, как, в общем-то, и обычные маршевые их аналоги, сильно подвержены перепадам температуры и влажности. Они очень прихотливые в эксплуатации – скажем так, в помещении, где находится деревянная лестница, нужно поддерживать стабильный микроклимат. В противном случае циклы ссыхания и разбухания древесины достаточно быстро приводят в упадок лестницу.
  2. Винтовые лестницы металлические. Это более долговечные изделия, но, в отличие от своих деревянных собратьев, обладают менее эстетичным видом – можно сказать, что они излучают холод. Именно по этой причине в большинстве случаев металл комбинируют с древесиной – жесткий и долговечный металлический каркас винтовой лестницы обеспечивает долговечность изделия, а обшивка из древесины придает этому изделию эстетику и тепло.
  3. Винтовые кованые лестницы. Чаще всего это тоже комбинированный вариант лестниц, хотя встречаются и чисто металлические изделия. Ковка – это своего рода искусство, и именно поэтому такие изделия отличает индивидуальный характер, благодаря которому они и ценятся. Как и в случае с металлом, кованые элементы легко совмещаются древесиной, благодаря чему лестница приобретает благородный вид – они похожи на раритетные изделия и высоко ценятся в среде любителей старины.

    Винтовые кованые лестницы фото

  4. Винтовые бетонные лестницы. Об этом изделии вообще судить сложно – на мой взгляд, это приоритет общественных зданий или частных строений большой площади. Бетон позволяет изготовить винтовую лестницу практически любого размера. Недостатком этих конструкций является их громоздкость и проблематичность в отделке – для декорирования таких лестниц существует малое количество технологий. В большинстве случаев это мозаика, покраска, также ступени могут быть отделаны мрамором или плиткой. В общем, для частного дома это не лучший вариант.
  5. Стеклянные винтовые лестницы. Это писк современной моды – они практически невесомые и незаметные в интерьере. Их основное достоинство заключается в том, что зрительно они не уменьшают пространство. Еще одним существенным достоинством стеклянных винтовых лестниц является возможность их декорирования с помощью подсветки – причем подсветить такие изделия можно не только снаружи, но и изнутри. С помощью специальных профилей свечение светодиодов направляют внутрь стекла, благодаря чему создается уникальный эффект. Сами понимаете, что каждое стекло можно осветить по-разному, а с применением современной электроники можно даже добавлять различные спецэффекты – например, бегущую дорожку из стеклянных ступеней. В общем, на сегодняшний день стеклянные лестницы являются излюбленными изделиями среди современных дизайнеров.

    Стеклянные винтовые лестницы для дома фото

В принципе, винтовые лестницы могут изготавливаться и из других материалов, но встречаются они редко – в основном разнообразие этой продукции достигается за счет комбинирования различных материалов между собой. Можно сказать, что современным стандартом является металлический каркас и обшивка, изготовленная из другого материала. Нормальным явлением считаются лестницы, изготовленные из трех и более различных по типу и структуре материалов – например, металл, дерево и стекло, из которого в таких ситуациях изготавливают ступени.

Это все, что можно сказать по поводу лестниц данного типа. Добавить здесь можно только одно – винтовая лестница на второй этаж при желании и умении пользоваться сварочным аппаратом может быть достаточно просто изготовлена своими руками. Многого для этого знать не нужно – только конструкцию. Кстати, совсем забыл, что винтовые лестницы могут отличаться и по другим конструктивным элементам – имеются модели с центральным опорным столбом и без него. Последний вариант называется винтовая лестница на тетивах. Наиболее простой конструкцией может похвастаться винтовая лестница на второй этаж, имеющая центральный опорный столб.

Автор статьи Александр Куликов

Полувинтовая лестница на второй этаж (56 фото)

1

Кованые винтовые лестницы


2

Деревянная полувинтовая лестница


3

Лестница к-022м л сосна (6 уп)


4

Лестница деревянная к001м


5

Таубаш Октябрьский


6

Лестница из сосны «к-002м/3», Profi & Hobby


7

Круговая лестница на второй этаж


8

Кованые перила арт деко


9

П образные лестницы


10

Винтовая лестница Klan 120


11

Лестница полувинтовая на 90 градусов


12

Лестница лс-225м


13

Лестница на второй этаж на косоурах


14

Красивая монолитная лестница


15

Лестница к-001м/1 с подступенками


16

Полувинтовые деревянные лестницы


17

Лестница с забежными ступенями с поворотом на 180


18

Лестница деревянная к004м


19

Полувинтовая лестница из дерева


20

Деревянная межэтажная лестница лес-01 левозаходная


21

Лестница из сосны к-033м


22

Лестница межэтажная лес-91 универсальная


23

Лестница из сосны к-002м


24

Лестница Нормандия ЛМО-12


25

Одномаршевая лестница с косоурами


26

Полувинтовая лестница на второй


27

Деревянные лестницы лс-05м


28

Винтовая лестница Minka Spiral-Decor


29

Деревянная лестница лс-07м


30

Лестница к-001м/1 с подступенками


31

Лестница лс-91м


32

Деревянная лестница лс-07м


33

Лестница деревянная к-002м


34

Лестница деревянная лс-10у


35

Лестница деревянная к004м


36

Лестница межэтажная 6600


37

Лестница в интерьере


38

Лестница к-004м 1 п с подступенками сосна 7 уп


39

Винтовая лестница Шервуд


40

Лестница лс 91ум


41

Лестницы на косоурах с забежными ступенями


42

Лестницы деревянные к-003м


43

Красивая монолитная лестница


44

Profi&Hobby к-003м/5


45

Кованная лестница на второй этаж в частном доме


46

Лестница деревянная лс-10у


47

Лестница межэтажная Престиж ЛП-11


48

Красивые лестницы в коттеджах


49

Лестница полувинтовая на второй этаж в частном доме


50

Лестница межэтажная двухмаршевая


51

Лестница на второй этаж модульная с поворотом


52

Красивые лестницы


53

Лестница из сосны «к-002м/3», Profi & Hobby


54

Лестница к-004м


55

Лестница лс-05м сосна


56

Лестница деревянная к-002м

Винтовые лестницы на второй этаж в частном доме: фото

Конструкция винтовой лестницы уходит своими корнями глубоко в историю. Дом с винтовой лестницей напоминает старинный особняк, сошедший со страниц сказок. Ее неоспоримым преимуществом является экономичность с точки зрения площади, необходимой под размещение. Оригинальная, легкая, эргономичная, она способна украсить любой интерьер и максимально функционально организовать пространство. Цена таких конструкций по сравнению с прочими вариантами остается более доступной. В данной статье мы рассмотрим основные конструктивные особенности винтовой лестницы.

Типы винтовых лестниц

Готовые винтовые лестницы можно разделить на несколько типов:

  1. С креплением к стене. С одной стороны клиновидные проступи закреплены на стене, а более узкий участок с другой стороны фиксируется при помощи крепежной детали к основной колонне или опорной стойке.
  2. Корпусная. Монолитная колонна является центром композиции. Это консольный вариант крепления.
  3. Конструкция на перилах. Особенностью таких моделей является отсутствие центральной оси. Ступени удерживаются на изогнутых закрытых или открытых каркасах, которые плавно переходят в перила.
  4. Классический вариант. Винтовая конструкция с центральным опорным косоуром.
  5. Полувинтовая лестница.


Винтовые лестницы могут быть разных форм. Круглые варианты самые популярные. Существуют также квадратные и многоугольные модели. Важную роль в определении формы конструкции играет ее местонахождение.

Круглая форма предпочтительнее для лестниц, расположенных в центре помещения. Квадратные или многоугольные вариации устанавливаются поблизости стен. Следует отметить, что эта конфигурация обеспечивает дополнительную экономию пространства.


Преимущество квадратного проема заключается в том, что его отделка намного проще. Это важно, если вы строите самостоятельно. Для круглого проема потребуются изогнутые элементы отделки. Лицевая балка в таком случае выполняется из шпона. Вам понадобится металлическая дуга, чтобы придать ей изгиб. Готовый элемент монтируется в отверстии, фиксируется угловыми пластинами и завершается плинтусами.

Особенности и требования к конструкции

Основным преимуществом спиральных лестниц является возможность адаптации их к конкретному помещению.

Выделим основные важнейшие параметры таких конструкций:

  • Высота. Готовые модели служат для подъема на верхний этаж, поэтому при их установке необходимо брать во внимание расстояние между полом и потолком. Стандартные значения составляют от 2,5 м до 3,5 м.
  • Количество шагов. Это зависит от общей высоты структуры, но чаще всего их 10-15.
  • Высота подъема ступени. Определяется расстоянием между смежными поверхностями. Оптимально 16-18 см.
  • Ширина шагов. Средние значения от 0,5 м до 1,2 м.
  • Угол шагов. Одна из наиболее важных составляющих в дизайне — варианты винтов. Выбор конкретной модели влияет на крутизну подъема и комфорт при движении.
  • Несущая нагрузка. Она рассчитывается как максимальное количество кг на 1 м2 ступени.

Винтовая лестница на чердак или второй этаж и ее монтаж — довольно сложная задача. Ведь она должна быть компактной, прочной и элегантной одновременно.

Элементы винтовой конструкции

Изготовление винтовых лестниц обычно осуществляется в рамках производства типовых моделей, предназначенных для эксплуатации в стандартных условиях, и акцент делается на универсальность конструкции. Если же вы хотите получить поистине уникальную лестницу, обратитесь к опытным мастерам, которые изготовят конструкцию с учетом индивидуальных требований.

Винтовые лестницы на второй этаж в зависимости от модели могут включать разный набор составляющих. Приведем наиболее полный их перечень:

  • Ступени. Материал, форма и размеры их поверхностей определяются не только общими характеристиками конструкции, но и стилем, особенностями дизайна.
  • Балясины и колонны. При выборе важно учитывать вес каждого из элементов, чтобы обеспечить идеальный баланс между эстетикой и функциональностью.
  • Ротационные комплектующие для винтовых лестниц влияют не только на внешний вид и общую нагрузку, но и на крутизну поворота.

  • Поручни. Значение их трудно переоценить — они выполняют не только вспомогательную функцию, но и могут служить основой всей спиральной структуры.
  • Опорные соединительные элементы – больца, косоур, тетивы.

Профессиональный монтаж всех элементов позволяет сделать конструкцию более функциональной, эргономичной и надежной.

Достаточно универсальным и простым вариантом является модульная винтовая лестница. Ее вы легко сможете собрать самостоятельно. Она представляет собой набор одинаковых элементов (модули с проступями), из которых монтируется конструкция на центральном косоуре.

Такие винтовые лестницы на второй этаж обладают рядом достоинств, среди которых: возможность монтажа без применения сварки, универсальность в плане регулирования высоты и угла наклона, а также в выборе формы. Кроме того, смотрятся такие конструкции достаточно эстетично и аккуратно. Таким образом вполне может быть смонтирована винтовая лестница в подвал или винтовая лестница на мансарду.


К недостаткам можно отнести необходимость достаточно большого количества свободного места и недостаточную прочность и износостойкость конструкции.

Материал изготовления и отделка лестницы

В зависимости от общего дизайна и необходимого функционала винтовые лестницы в частный дом изготавливаются из разнообразных материалов.

Металл. Металлическая конструкция с элементами ковки является одним из трендов последних лет. Модели из этого материала отличаются простыми линиями и формами, монохромной палитрой и суровой строгостью дизайна.
Лестницы из разных сплавов вносят разнообразие в комнату и делают минималистский интерьер более динамичным.

Зачастую элементы металлического каркаса в таких конструкциях сочетаются с деревянными проступями.


Бетон. Такие лестницы — прочные и монументальные, однако чаще устанавливаются в больших помещениях, чтобы придать интерьеру классический вид и создать атмосферу старой усадьбы. Эти конструкции имеют массу преимуществ. Их достаточно легко изготовить. Монолитная основа невероятно устойчива к динамическим нагрузкам. Такие лестницы не расшатываются, не скрипят, не горят и представляют собой замечательную базу для финишной отделки самыми разнообразными материалами.


Дерево. Превосходный материал для создания уютной, домашней атмосферы. Винтовая лестница на даче зачастую выполняется именно из дерева. При условии использования качественного материала из твердых и износостойких пород дерева такая конструкция может прослужить вам долгие годы. Не стоит забывать лишь о правильном уходе и обработке дерева.


Винтовые лестницы для дома также могут быть представлены комбинациями материалов. Например, основание из металла и ступени из пластика делают комнату яркой и праздничной, так как поверхность проступей может порадовать не только оригинальной текстурой, но и любым оттенком.


Очень стильно и современно смотрятся винтовые лестницы на второй этаж в комбинациях со стеклом. Однако они больше подходят для офисов. В домашних условиях стеклянные ступени требуют защитного покрытия, особенно если имеются маленькие дети или домашние животные.

Дизайн винтовой лестницы

Винтовая лестница в интерьере всегда выглядит легко, стильно и оригинально, позволяя при этом сэкономить пространство. Подбирая для себя оптимальный вариант модели, в первую очередь необходимо ориентироваться на общий стиль помещения. Однако не стоит забывать и о модных тенденциях. Хорошая фантазия и тонкий вкус подскажут верное решение в выборе уникальной и оригинальной конструкции. Будет ли это винтажная лестница, винтовая лестница каскад или, может быть, сама простая сборная винтовая лестница, если вы подойдете к этому вопросу с душой, она станет достойным украшением вашего дома.

Винтовая лестница на второй этаж – как правильно построить – Свой дом мечты

Частное строительство имеет несколько вариантов решения вопроса по установке лестницы на второй этаж. Однако бывают такие случаи, при которых единственно возможным выходом является создание винтовой лестницы на второй этаж. Такие конструкции интересны не только с точки зрения технического решения, но и представляют эстетическую ценность.

Виды конструкций винтовых лестниц

Оригинальность конструкций винтовых лестниц и разнообразие их исполнения, а также применяемые материалы делают из простого приспособления для перемещения между этажами настоящее произведение искусства. В целом винтовые лестницы подразделяются на следующие виды:

  • Ступени выполняются в виде клина, широкий конец которых имеют опору на стену, а узкий конец крепится к центральной колоне лестницы или к столбу. Его изготавливают из камня, древесины либо он образуется утолщающимися частями ступеней. Для фиксации к стене применяются больцы. Вариантами соединения со стеной ступеней могут быть спиральные тетивы или косоуры.
Лестница
  • К центральному столбу консольно устанавливаются ступени. Такая лестница располагается отдельно и удалена от стен.
Ступени присоединяются к центральному столбу
  • Опорный столб отсутствует. В качестве опор выступают тетивы, которые имеют спиральную конфигурацию, и постепенно переходят в опорные перила. Этот вариант исполнения лестницы наиболее сложен, но отличается изысканной красотой.
Тетивы – опорные конструкции
  • Центральный столб представляет собой, чаще всего, трубу, которая изготавливается из стали или асбестоцемента. Это традиционный вариант конструкции винтовой лестницы, который отличается простотой и надежностью.
Опорный столб из трубы

Сделать винтовую лестницу своими руками из дерева или метала под силу человеку, который имеет базовые навыки работы с этими материалами.

За и против винтовой лестницы

При выборе типа винтовой лестницы следует тщательно изучить основные ее характеристики.

Положительными сторонами таких конструкций являются:

  • меньшие размеры по сравнению с маршевыми лестницами;
  • более комфортное перемещение по лестнице, чем при использовании раскладных или приставных моделей;
  • оригинальный вид лестницы в интерьере дома, возможность применения различных дизайнерских решений;
  • доступная стоимость изделия. Простота конструкции и уменьшение затрат на материалы. Вследствие меньших габаритов снижаются затраты на сооружение лестницы.

К отрицательным сторонам круглой лестницы можно отнести:

  • сложность, а в некоторых случаях и отсутствие возможности перемещать предметы, особенно, если они имеют значительные габариты;
  • снижение в некоторой мере комфорта при перемещении, особенно это касается спуска. Ошибки в проектировании могут стать причиной травматизма.

Расчет винтовой лестницы

Размеры винтовой лестницы. Правила эргономики

Практические исследования говорят о том, что безопасность эксплуатации лестницы повышается, при соответствии ее геометрических размеров усредненным данным о ширине шага и длине стопы человека. Поэтому при разработке конструкции лестниц должна соблюдаться эргономика.

Стандартные размеры ступеней

По ширине лестница должна обеспечивать беспрепятственный проход одного человека, что составляет минимум 800 мм.

Ширина ступеней принимается в пределах от 250-300 мм. Принято считать, что величина проступи составляет 280 мм. Этот параметр значительно влияет на комфортный и безопасный спуск по лестнице. При ширине менее 250 мм увеличивается травмоопасность при эксплуатации лестницы.

Схема винтовой лестницы

Подступенок имеет высоту, которая находится в пределах 150-200 мм, что равняется шагу человека. Ступени, имеющие высоту менее 150 мм, приводят к дискомфорту передвижения по лестнице, так как человек будет вынужден совершать большее число шагов. В случае более высоких ступенях возникают трудности при подъеме, особенно пожилым людям и детям.

Четеж с указанием размеров

Угол наклона

Наклон лестницы должен составлять 30-40 градусов. Конструкция, имеющая больший наклон, может принести неудобства при использовании, а с меньшим углом – требует больше свободного пространства. Кроме этого необходимо учитывать, что в случае круговой лестницы, в процессе подъема ступени, находящиеся наверху, могут быть расположены над головой. Учитывая это обстоятельство, следует проектировать лестницу так, чтобы была обеспечена безопасность. Считается, что это параметр должен составлять 170 мм.

Кроме этого необходимо, чтобы число ступеней было нечетным, а перила имели высоту 900-1200 мм, что позволяет безопасно использовать лестницу человеком среднего роста.

Указанные рекомендации должны быть приняты во внимание на этапе проектирования здания. В случае, когда требуется соорудить винтовую лестницу в построенном доме, то ее размеры принимают с учетом имеющихся помещений и при соблюдении правил эргономики.

Геометрический расчет

До проведения расчетов лестницы своими руками следует разобраться с местом положения захода и расположением выхода на следующем уровне здания. Важно учесть при этом, что нельзя допустить ситуации, когда человек упрется головой в потолок.

Расчет

Для определения числа ступеней необходимо разделить высоту помещения на величину рекомендуемой высоты ступеней. При этом нужно помнить, что их число должно быть нечетным. Полученный результат может быть не удобным для практического применения, поэтому дальнейшие вычисления производятся методом подбора высоты подступенка в допустимых пределах с учетом требований эргономики.

При расчете ширины проступи необходимо иметь в виду, что перемещение человека происходит с расстоянием от центра равной 2/3 ширины. Поэтому человек преодолевает расстояние, которое соответствует длине окружности с радиусом Lх2/3, где L -это путь человека. Исходя из этого, определяется полный путь перемещения человека по лестнице. Зная эту величину, ее необходимо разделить на количество ступеней, а от числа, которое получится, вычесть единицу.

В случае, когда величина находится в допустимых пределах, ее принимают. Как правило, это получается редко. Поэтому снова применяют метод подбора геометрических размеров, учитывая при этом рекомендованные величины и правила эргономики.

Изготовление винтовой лестницы

Выбор материала

Применение металла в качестве материала лестницы дает возможность расположения ее за пределами здания. Конструкции, изготовленные из металла, обладают высокой прочностью и надежностью, кроме этого они устойчивы к воздействию огня. Металл универсален в плане возможности комбинировать его различными материалами. При применении в металлических винтовых лестницах кованых элементов обыкновенная конструкция приобретает легкость и изящность.

Лестница из металла

Наибольшее распространение при изготовлении лестниц получила древесина. Этому способствуют стоимость этого материала, достаточная надежность и долговечность.

Винтовая лестница из дерева

Кроме того, резные детали придадут необычайно привлекательный вид интерьеру помещения. Обязательными условиями при использовании дерева для конструкции винтовых лестниц являются необходимость тщательной шлифовки всех поверхностей и специальная их обработка лакокрасочными материалами.

Применение бетона при монтаже винтовой лестницы позволит создать основательное сооружение, имеющее значительную прочность и долговечность.

Негорючесть материала повышает степень пожаробезопасности сооружения. Эстетичность сооружения несколько уступает выполненным из дерева или металла аналогам.

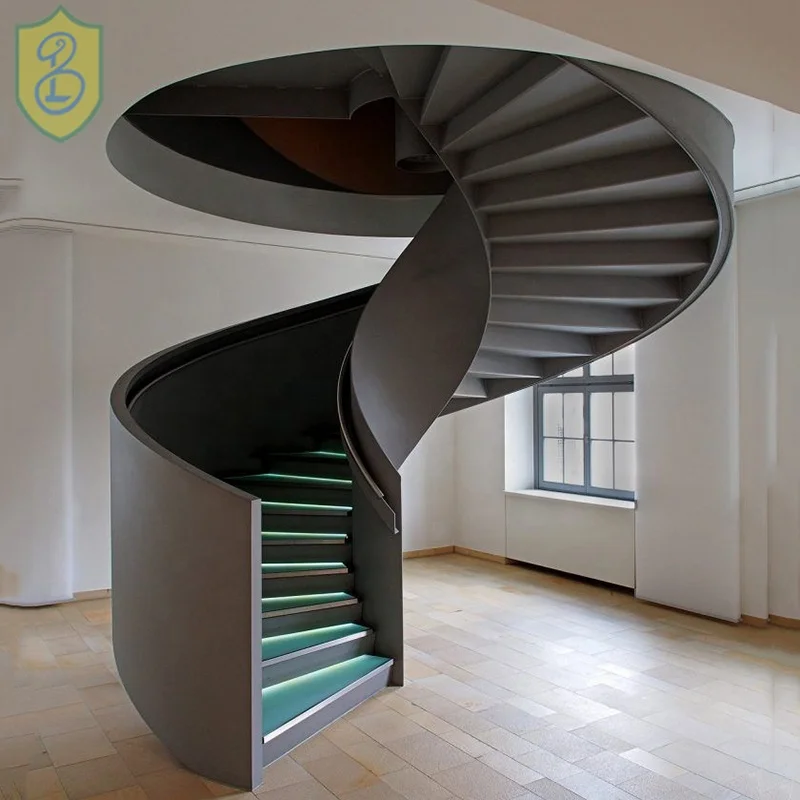

Винтовая лестница из бетона

Монтаж винтовой лестницы

Перед тем, как сделать винтовую лестницу своими руками, следует выполнить требуемые расчеты. Строгих величин размеров деталей конструкции не существует, однако в обязательном порядке должна соблюдаться эргономичность лестницы.

Определившись с размерами деталей и всего сооружения в целом, приступают к подготовке элементов сооружения. Для этого подбирается их количество и производится предварительная компоновка. Для изготовления некоторых из них требуется специальные станки и соответствующие навыки, что в некоторой степени ограничивает возможность их самостоятельного производства. В процессе изготовления ступеней следует осуществить сверловку отверстий. С узкой стороны они необходимы для крепления со стойкой, а с широкой – для установки перил.

Далее следует процесс монтажа стойки. Для этого потребуется металлическая труба, размер которой должен соответствовать габаритам конструкции. Крепеж ее осуществляется при помощи анкеров. Если возникают сомнения крепления таким образом, то основание трубы можно залить бетоном в полу.

Монтаж винтовой лестницы

После монтажа центральной стойки на нее надевают втулку, которая имеет подходящий диаметр. Затем надевают шайбу из металла, а на нее ступеньку. Процесс повторяется при установке следующей ступени. Втулка и шайба каждый раз располагаются на требуемой высоте.

Второй точкой опоры ступеней будет соединение с балясиной и перилами. В отверстие широкой части ступеньки устанавливается балясина, крепление которой происходит посредством фланца. Аналогичным образом осуществляется установка последующих ступеней.

В завершении монтажа винтовой лестницы требуется зафиксировать балясины с перилами. Для этого используются декоративные гайки.

Другие варианты технологии установки

Для изготовления центрального столба применяется стальная труба, к которой приваривается пятка для опоры. По форме рекомендуется пятку сделать круглой, а отверстия в ней высверлить друг напротив друга. Перед началом сборки конструкции следует разметить и подготовить поверхность пола под анкерное крепление.

Вид сверху

Материалом для ступеней может служить профильная труба или, как вариант, металлический уголок. Наиболее удобно при монтаже лестницы произвести заготовку всех ступеней, после чего приступать к их фиксации на столбе. При этом технология упрощается: изготовив одну ступеньку, осуществляется ее примерка по месту, если проблем не возникает, то приступают к производству остальных. Существенно упрощает сборочные работы предварительная разметка с точным определением расположения деталей в пространстве. Далее происходит сварка ступеней с опорой и закрепление противоположной стороны посредством длинных труб, которые станут частью парапета.

Далее происходит обшивка конструкции деревом. В случае возникновения сложностей этого процесса с опорным столбом, можно для создания гармоничного вида лестницы не обшивать другие ее детали. После этого осуществляется обшивка перил и ступеней.

Лакировка и окраска являются заключительными работами по изготовлению винтовой лестницы. Если планируется внести в оформление конструкции декоративных элементов, то это следует производить до обшивки.

Специалисты рекомендуют

В качестве материала ступеней лучшим материалом является дуб или бук. Не рекомендуется в этом случае сосна.

Следует не допускать присутствия на древесине сучков. Наличие сучковатости неприемлемо при изготовлении ступеней.

При выборе конструктивного решения лестницы нет необходимости в усложнении его. Наиболее простая конструкция является залогом удачной реализации проекта при выполнении его своими руками.

В результате сборки обязательным условием является совпадение уровня пола верхнего этажа и последней ступеньки.

Минимализм в стиле

Фото винтовых лестниц в интерьере

В качестве примера вы можете посмотреть на прилагаемую подборку фотографий винтовых лестниц в интерьере.

Винтовая лестница в музее (Ватикан)


Шикарная винтовая лестницаЗеркало расширяет пространствоКлассический стиль

Винтовая лестница (67 фото)

Лестница винтовая Калгари грей 120


Лестница лес-01 универсальная поворот 180


Модульная лестница Леруа Мерлен


Лестница винтовая Калгари 140


Винтовая лестница Valencia 130


Лестница винтовая Калгари грей 120


Minka Spiral Decor 160


Винтовая лестница в интерьере


Спиральная лестница Бертрана Рассела


Деревянная межэтажная лестница лес-01 поворот 180


Винтовые лестницы на второй этаж


Лестница СУПЕРЭЛЕГАНТ


Лестница Булгакова


Лестница лс-225м


Стеклянная винтовая лестница

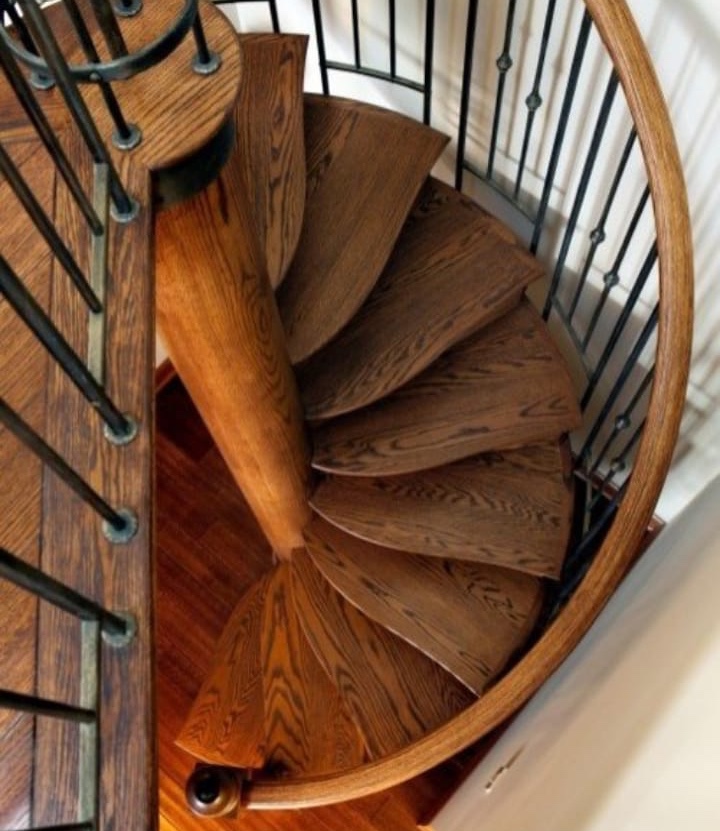

Винтовая лестница вид сверху


Винтовая лестница Spiral Decor 120


Лестница модульная Athena 140


Minka Spiral Decor 160


Винтовая лестница Klan 120


Лестница модульная Athena 140


Лестница модульная Athena 140


Кованые перила для лестницы в частном доме стиль лофт


Винтовая лестница Klan 120


Minka suono винтовая лестница


Винтовая лестница Montreal Classic


Винтовая лестница Spiral Decor 120


Лестница модульная Athena 140


Межэтажные лестницы лс-91


Винтовая лестница для дачи


Спиралевидная лестница


Лестница лв-1.0 малогабаритная


Модульная лестница на 180 градусов Леруа Мерлен


Лестница лс-01м


Винтовая металлическая лестница Rondo Color


Лестница лес 1 2ву


Винтовая лестница Spiral Effect


Винтовые лестницы касторама


Икеа винтовые лестницы


Винтовая лестница Toronto d 155


Кованое ограждение винтовой лестницы


Лестница винтовая металлическая


Лестница Calgary 120


Лестница межэтажная лес-91 универсальная


Перила для винтовой лестницы


Лестница лес-03 универсальная


Деревянная лестница лс-04м


Малогабаритная винтовая лестница suono 120/60


Лестница универсальная лес-1,2-ву


Винтовая лестница Civik


Винтовая лестница Civik


Лестница Rondo Zink Plus


Винтовая лестница Валенсия 150


Лестница лес-01 универсальная поворот 180


Fontanot лестница винтовая


Винтовая лестница Spiral Decor 120


Minka круговая лестница


Деревянные лестницы лс-05м


Лестница деревянная лв-1.0


Лестница стандарт лм-03


Лестница винтовая Калгари 120


Лестница Нормандия ЛМО-14


Лестница лес 1 2ву


Лестница лс-07м/1 п


Лестница Престиж л-01


Лестница Атриум мини плюс


Dolle 201023

Круговая лестница из дерева — По ступенькам

Во время строительства частного двухэтажного дома нередко возводится винтовая лестница своими руками, потому что это не сложная задача, для решения которой требуются определенные знания.

Такой дизайн немного напоминает планировку кукольного домика. Винтовая лестница не только функциональна, но и имеет эстетический вид.

Конечно, такой комплект можно приобрести в готовом виде, но возвести лестницу самостоятельно, руководствуясь собственным вкусом, намного интереснее.

Характеристика винтовой лестничной конструкции

Прежде чем приступить к строительству винтовой лестничной конструкции на второй этаж дома самостоятельно, следует изучить главные ее характеристики. Есть несколько существенных особенностей, отличающих эту лестницу от прямой.

Ступени изделия такой конструкции расположены спирально. Этот прием дает возможность расположить ее наиболее компактно и сэкономить площадь.

Но нужно учитывать то, что подъем и спуск по винтовой конструкции затруднен. Лестница, ведущая на второй этаж, может иметь легкий изгиб или состоять из крутых витков.

Фото:

Спиральная лестничная конструкция бывает деревянная, металлическая, бетонная или из профильной трубы.

Если рассмотреть чертежи, то становится заметно, что при обзоре сверху она напоминает заходящие друг на друга лепестки распустившегося цветка.

Независимо от того, какая лестница на второй этаж монтируется — металлическая, деревянная, из профильной трубы или деревянная, пошаговая инструкция ее выполнения имеет несколько общих моментов. Для кукольного домика такую конструкцию следует выполнить из фанеры.

Роль направляющей оси у винтовой лестничной конструкции выполняет центральная опора. К ней прикрепляются все ступени.

Они являются забежными и от прямых ступеней этим отличаются очень сильно. Это учитывается в процессе проведения измерений и расчетов.

Поворотная конструкция — это вид винтовой лестницы. Ее фрагменты состоят из забежных ступеней.

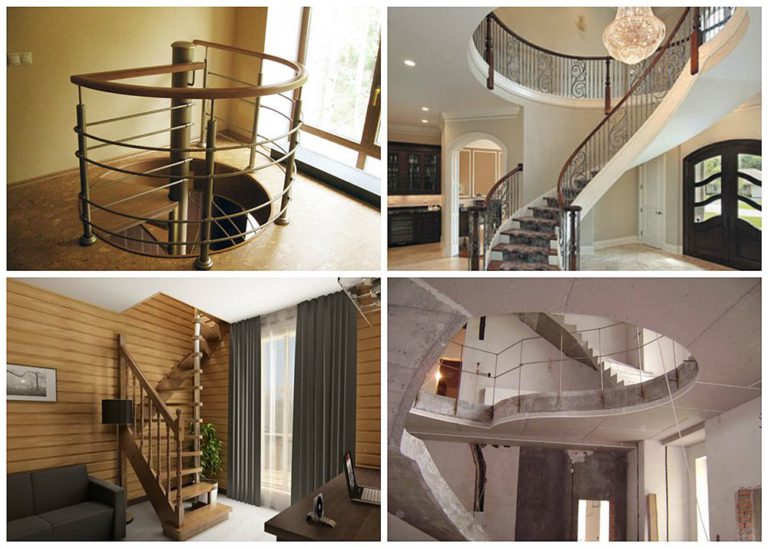

Эти лестницы встречаются нескольких групп:

  • полуоборотные;
  • криволинейные;
  • изогнутые;
  • четвертьоборотные.

Вдоль несущей стены чаще осуществляют сборку поворотных деревянных конструкций. Во внутреннем пространстве маленького домика иногда собирают отдельно стоящие лестницы, которые не крепят к стенам.

Они выглядят очень оригинально и эстетично, но передвигаться по такой лестнице неудобно. Если у лестницы на второй этаж перила отсутствуют, то подъем по ней может быть опасным.

Фото:

Для изготовления собственными руками наиболее подходят маршевые лестницы. В частном доме устанавливают однопролетные или двупролетные конструкции.

Сборка винтовой лестницы самостоятельно может оказаться более сложным процессом, так как проведение необходимых расчетов для монтажа имеет собственную специфику.

Положительные и отрицательные стороны

Во время планирования конструкции для подъема на второй этаж необходимо учесть все плюсы и минусы данной конструкции. Потому как, обладая несколькими достоинствами, данная модель имеет существенные недостатки.

Основные достоинства винтовой лестницы на второй этаж:

  • компактная сборка. В сравнении с обычной лестницей винтовая занимает меньше места в доме. В условиях ограниченного пространства небольшого помещения это очень ценное качество. Лестница находится в полуподвесном состоянии, крепясь к центральной опоре и стене. Для дополнительной экономии пространства под конструкцией можно поставить мебель;
  • эстетичность. Подъем на второй этаж по спирали выглядит очень декоративно и зрелищно. Если повороты плавные и имеют мягкие закругления, то это становится наиболее заметно;
  • приемлемая стоимость. Самому сконструировать и возвести лестничную конструкцию на второй этаж будет дешевле, чем нанимать мастера. Затраты на строение обычных маршевых лестниц значительно выше.

Отрицательные стороны спиральной лестничной конструкции:

  • трудность подъема предметов наверх. Из-за частых поворотов и недостатка пространства переносить объемные грузы может быть непросто. Перенос длинных предметов практически невозможен;
  • в сравнении с прямыми лестницами подниматься по спиральной сложнее. Передвигаться вверх и вниз по винтовой конструкции труднее, чем по обычной лестнице. Если не учесть пропорции и расчеты при проектировке и монтаже всех элементов (опоры, ступени, перила и крепления), то может значительно уменьшиться комфортность и безопасность.

Нельзя забывать, что винтовая лестница на второй этаж имеет суженные с одного края ступени. Если подъем выполнен достаточно круто, то он может нести опасность при передвижении.

Для семьи, в которой есть маленький ребенок или пожилой человек, это не подойдет. По спиральной лестнице нужно ходить без спешки и держаться за перила.

Надежными поручнями этот минус можно легко убрать. Точный расчет размеров и пропорции ширины горизонтальной поверхности и забежных ступеней лестницы имеет главное значение в процессе проектирования и строительства.

Видео:

Материалы и расчеты, применяемые для работы

Чтобы получить прочную и эстетичную конструкцию, нужно выбрать качественные материалы. Спиральную лестницу чаще делают из дерева или металла.

Встречаются следующие виды лестниц:

  • деревянная;
  • сваренная металлическая из профильной трубы;
  • кованая из металла;
  • комбинированная.

Для лестниц первого вида применяется только дерево. Опорой для нее является балка с сечением 10 см. Ступени необходимо тщательно закрепить на пристеновые косоуры.

Для металлической конструкции из профильной трубы применяется швеллер, в том числе листы металла и уголки для укрепления.

Если из металла монтируется только каркас лестницы, то для ступеней берут листы фанеры, дерево или МДФ-накладки. Часто прибегают к сочетанию нержавейки и МДФ.

Перила лучше делать из пластика — ему легко придать плавно изогнутую форму. Наиболее эстетичный вид у кованых конструкций, но они имеют высокую стоимость.

Проще использовать готовые модульные изделия. В этом случае приобретается набор готовых секций из металла и ступеней из дерева, которые закрепляются на опоры из профильной трубы и подводятся под вход на второй этаж.

Проектирование чертежа — это один из сложных отрезков в работе. Но подробная инструкция поможет подготовить чертежи правильно.

Правильно выполненные расчеты гарантируют комфорт и безопасность эксплуатации спиральной лестницы.

Фото:

Вначале нужно выделить подходящую для строительных работ площадь и разработать чертежи. Отверстие-вход на второй этаж должен быть более 2 кв. м и иметь доступ.

Нужно учесть количество и местоположение ступеней. Часто спиральные лестницы не имеют подступенки, поэтому делают малый нахлест ступеней в их узкой части одну на другую.

Нужно соблюдать комфортную ширину шага, чтобы не приходилось спотыкаться за верхнюю ступеньку, спускаясь и поднимаясь по лестнице. Обычно бывает достаточно 12 ступеней для подъема наверх.

Так как используемая площадь ступеней уменьшается из-за способа их крепления и условий расположения, минимальную ширину лестницы следует увеличить.

Стандартная спиральная конструкция имеет ширину не менее 1 м 20 см. Градус уклона можно увеличить до 45°.

Монтаж и установочные работы для опоры, ступеней, перил

Многие хозяева двухэтажного дома интересуются тем, как сделать винтовую лестницу. Работу по ее возведению начинают с установки стойки-опоры.

Она может быть бетонная или металлическая. Если каркас сооружают из профильной трубы, то применяется сварка, а деревянную опору закрепляют анкерными болтами.

На чертежах заранее обозначаются места крепления ступеней. Опора должна располагаться на свободном расстоянии от стен.

Чтобы по спиральной конструкции было удобно подниматься на верхний этаж, следует грамотно расположить ступени на опоре.

Фото:

Чаще для них сваривают каркас из профильной трубы, точно повторяющий требуемую форму конструкции.

Винтовая лестница своими руками крепится к оси и стене. Монтаж может проходить с использованием для крепления больцев. Завершающий этап в работе — это крепление ограждений.

Перила делают перемещение по винтовой лестнице более безопасным. Бетонная, кованная, пластиковая отделка или элементы декора из фанеры придадут им эстетичный вид.

Самый распространенный вариант монтажа ограждений — это применение тонкой профильной трубы.

Если для отделки конструкции используется дерево, то лучше произвести монтаж деревянных балясин. Создание непрерывных закругленных перил может быть трудной задачей.

Чтобы из дерева сделать изогнутые элементы, его необходимо длительное время вымачивать и сушить в специальных тисках. Намного проще применять имитацию древесины или предметы из фанеры.

Часто конструкции из дерева дополняют другими материалами. Например, элементами из профильной трубы, пластика, камня или кирпича. Встречается даже бетонная сборная спиральная лестница.

Многие годы именно дерево считалось идеальным материалом для лестничной конструкции. В наше время древесина так же актуальна.

Ассортимент классических лестниц постепенно дополняют готовые чугунные или стальные конструкции.

Завершающий этап работы — это окрашивание. Лестничные элементы тщательно обрабатывают наждачной бумагой, пылесосят и покрывают морилкой.

Фото:

После этого наносят три слоя краски для дерева или паркетного лака. Специальные растворы для дерева наиболее устойчивы к повреждениям и истиранию. Каждый следующий слой наносится только после полного высыхания предыдущего.

Тщательно, шаг за шагом выполняя расчет и построение чертежей, монтаж, сборку и окрашивание конструкции, можно успешно построить собственными руками винтовую лестницу на второй этаж.

Если самому сложно выполнить эту работу, то можно прибегнуть к помощи специалистов.

  • Проектирование и строительство домов из несъемной опалубки
  • Экономные способы отопления частного дома
  • Монтаж двухуровневых натяжных потолков
  • Вопрос о шумоизоляции потолка в квартире

На что обратить внимание при проектировании лестницы


Фото: Завод «Новая энергия»



Рассмотрим лестницу, ряд, казалось бы, безобидных ступеней, которые берут на себя скромную обязанность определять движение в доме. Это один из немногих архитектурных элементов, которые вы будете использовать каждый день. Лестница способна физически перенести вас из одного царства дома в другое; это граница между общественным и частным пространством.



Как и в случае с любым другим аспектом дома, вы должны понять назначение вашей лестницы (лестниц) до начала строительства.Великолепная «витринная» лестница уместна в прихожей, где ее величие может быть заметно. С-образная кривая здесь хорошо работает, особенно если снизу виден второй этаж. Лестница в таком положении будет сильным фокусом, который естественным образом направляет взгляд посетителя вверх.



Если второй этаж представляет собой мансарду, изогнутые или круглые лестницы могут быть идеальными из-за их меньшей занимаемой площади. Большие спирали придают драматический вид, умоляя подняться на них, и предлагают органично элегантный переход к любому открытому жилому пространству.«Если у вас мало места, выбирайте винтовую лестницу», — говорит Роберт Майаро, президент Mylen Stairs в Пикскилле, Нью-Йорк. «Если вам нужно еще больше места, поставьте его у стены. Хотите, чтобы оно исчезло? Поставь в угол».



Хотя расположение вашей лестницы важно, материалы, из которых она построена, будут влиять на то, как она интерпретируется. Деревянные ступени и поручни, которые соответствуют интерьеру вашего дома, могут обеспечить комфортную сплоченность и создать впечатление, будто ваши ступени вырастают из пола.С другой стороны, некоторые утверждают, что использование разных материалов помогает привлечь внимание к индивидуальным особенностям дома. Если вас интересуют контрасты, подумайте о сочетании металла, например кованого железа, с деревом для освежающего дизайна.

См. также: Проектирование лестницы с деревянным каркасом, сочетающей дизайн и функциональность


Фото: Хайди Лонг



После того, как вы определились со стилем и материалом, следующим шагом будет убедиться, что лестница вашей мечты соответствует местным строительным нормам и правилам.Дэн Шнайдер, владелец Log Stairways by Schneider Construction в Иоле, штат Висконсин, говорит: «Самое сложное в проектировании лестницы — убедиться, что она соответствует нормам». Каждый, кто строит собственный дом, должен ориентироваться в суровом мире правил. «Кодексы могут повлиять на свободу вашего дизайна, — говорит Дэн, — но они также чрезвычайно усложняют установку небезопасной лестницы».



Например, в большинстве строительных норм и правил указано, что 4-дюймовая сфера не должна помещаться между шпинделями или балясинами — разумный выбор для защиты маленьких детей от застревания головы в проеме.Также важно убедиться, что между каждой ступенькой есть одинаковое пространство, чтобы избежать «ступеньки спотыкания», которая выше или ниже, чем остальные, а также достаточно глубокая ступенька, чтобы чувствовать, что вы находитесь на твердой опоре и не балансируете на краю. . Международный жилищный кодекс (IRC) требует минимальной глубины протектора 10 дюймов.



«Иногда никто не следит за соблюдением этих правил, поэтому может возникнуть соблазн их игнорировать», — добавляет Дэн. «Но я не могу достаточно настоятельно рекомендовать вам следовать правилам.В конце концов, они там для вашей безопасности.



Как только у вас появится изображение вашей идеальной лестницы, постарайтесь увидеть как можно больше вариантов лично. Лучший способ сделать это — посетить демонстрационные залы и посетить торговые или домашние выставки. Производители и дилеры лестниц часто участвуют в выставках Log and Timber Home Show в течение года. Существует множество доступных ресурсов, которые помогут вам спроектировать лестницу, которая выведет ваш дом на новый уровень.



См. также: 3 способа сэкономить место в деревянном доме

наш Лестничный подъемник на винтовой лестнице

Я ждал, чтобы поделиться этим: Три уровня, подъемник с криволинейной лестницей, Сан-Франциско.Очевидно, что нам в ACME нравятся лестничные подъемники Stannah. Устанавливаем их более десяти лет. Они были лучшими тогда, и они лучшие сейчас. Я несколько раз писал об установке ACME лестничного подъемника в Сан-Хосе и еще одного изогнутого лестничного подъемника в районе залива.

Этот клиент обратился к нам с вызовом: он хотел остаться в своем красивом доме, но жил на втором этаже, который на самом деле представлял собой вертикальный подъем из трех уровней. Такое случается не каждый день, особенно здесь, в Калифорнии.К счастью, мы сделали несколько из них раньше. Наш клиент позвонил нам и воспользовался нашей бесплатной встречей. Как только они решили идти вперед, мы завершили цифровую съемку лестничного пролета. Это запатентованная технология, которую Stannah создал много лет назад. Это одна из причин, по которой мы можем получить такие четкие размеры лестницы. Мы отправили обзор инженерам, и они быстро вернули нам чертежи лестничного подъемника.

Чертежи

Изогнутая лестница Лифт Сан-Франциско Чертежи

Какая лестница! Наш представитель провел тщательное обследование и получил точные замеры, необходимые для постройки подъемника.Мы называем это внешней винтовой лестницей. Снаружи, потому что лестничный подъемник едет вокруг поворота лестницы снаружи, а не внутри. Спираль, потому что это спираль!

Фотографии установки

Корпус винтовой лестницы для лестничного подъемника

Эта фотография была сделана после того, как мы завершили установку. Вы можете видеть, как лестничный подъемник начинается внизу очень близко к началу ступенек и медленно изгибается вверх. Мы также можем сделать цветную рейку, чтобы гармонировать с ней, но этот клиент выбрал стандартную.

Вот как выглядит старт изнутри:

Должен признаться, я люблю поднимать лестницы (не думал, что буду). Вы только посмотрите, какой идеальный рельс. Красиво и тесно, но нам достаточно места, чтобы повернуться.

Еще один взгляд дальше по лестнице.

Если бы этот клиент хотел, мы бы сделали поворот и парковку наверху, но они хотели оставить перила на лестнице.

Вот оно!

Это экстремальный пример изогнутого лестничного подъемника в помещении недалеко от Сан-Франциско, но он демонстрирует, на что мы способны.С помощью наших лестничных подъемников мы можем преодолеть любую лестницу. Почему бы не довериться лучшим и не позвонить нам.

Уэс работает в индустрии доступности с 8 лет. Он является генеральным директором Stannah Stairlifts Inc, Северная Каролина.

Последние сообщения Веса Рокхолда (посмотреть все)

UUA устанавливает изогнутую стальную лестницу в этой фотостудии пространство, которому суждено стать эталоном для этой профессии.

, расположенный на восточной стороне центрального делового района Пекина, в культурно-творческом индустриальном парке Art Valley, дизайн нового пространства студии сочетает в себе деревенский индустриальный стиль с минималистскими оттенками. В пространстве, спроектированном United Units architects (UUA), есть несколько произведений искусства, например, изогнутая металлическая лестница в качестве центрального элемента.


все изображения © ASTUDIO





Предложение UUA заключалось в том, чтобы сначала преобразовать первоначальное двухэтажное здание в трехэтажное пространство. путем разделения пространства по вертикали большое единое пространство разделено на отдельные фотостудии, каждая с отдельным входом и гардеробной, тем самым облегчая одновременную и независимую съемку. зона ресепшн и студия №1 теперь находятся на первом этаже, а дополнительное рабочее пространство и студия №2 занимают второй и третий этажи соответственно.





Чтобы удовлетворить конкретные функциональные требования ASTUDIO, команда UUA создала серию компактных и адаптируемых пространств. зоны для фотосессий, переодевания, приема гостей, встреч, работы и отдыха интегрированы в существующую оболочку здания. Особое внимание уделялось самой фотостудии, которая находится в центре этого комплекса и построена по заранее заданным размерам, а также в ней должна быть бесконечная бухта с дополнительным пространством для декораций, освещения и съемки.





Концепция UUA сохранила половину пространства двойной высоты на первом этаже для студии № 1, а затем добавила новый второй этаж к оставшейся половине, чтобы разместить приемную и гибкое рабочее пространство., взяв палитру черного, белого и серого цветов, в определенных зонах был добавлен цвет латуни, чтобы подчеркнуть общий тон пространства. текстура и цвет оригинальной кирпичной стены сохранены за счет использования прозрачной краски, в отличие от потолка, окрашенного в черный цвет. для пола общественная зона покрыта самовыравнивающимся цементом, а в рабочей зоне и гардеробной используется деревянный пол.





На протяжении всего процесса проектирования и строительства UUA тесно сотрудничала как с фотографом Ли Сяоляном, так и с художником Ли Вэй, чтобы создать серию художественных инсталляций, которые придают пространству интересную и художественную атмосферу. это успешное сотрудничество между фотографом, художником и архитектором дает богатый результат: новое пространство ASTUDIO устанавливает эталон для творчества и воображения. оригинальность архитектурного проекта обеспечивает конечный результат, который привлечет новый интерес и потенциальную работу в будущем.

Информация о проекте:



дизайн-студия: United Units architects (UUA)

дизайнеры: Ли Юнчжэн, Ли Цижи, Ю Нан, Тим Мейсон, Лю Яньфэн, Цзян Тенг, Ян Бо, Ван Фалу, Чжао Шингли

художественная инсталляция: li wei

расположение проекта: art Valley, район чаоян, пекин

площадь проекта: 800 м2 дата сдачи: апрель 2018

фотография:  ASTUDIO

План этажа Создатель

Список изменений

3.5.5:
* Поддержка лазерных счетчиков Bluetooth в веб-версии.
* Новые предметы: вешалка, пергола, чайник, тумба под столом, настольная лампа.
* Порядок автонумерации объектов можно регулировать.
* Текстовые метки могут отображать вертикальное положение объектов, комнат и вычислять общий периметр уровня.
* Теперь можно менять цвет каждой грани объекта коробки отдельно.
* Добавлен расчет периметра общего уровня в текстовую метку.
* Добавлен флажок для стены, чтобы исключить ее обнаружение на размерных линиях.
* Исправлены ошибки.3.5.4:
* Новые предметы: стеллаж для хранения, офисный монитор, цветочный горшок, часы, кресло-качалка.
* Добавлен уклон для внутренних стен.
* Исправлены ошибки.

3.5.3:
* Тег формулы (определенное пользователем выражение) добавлен для текстовых меток.
* Двери могут быть полуоткрыты в 2d.
* Количество ручек для углового шкафа настраивается.
* Добавлен экспорт отчетов в формате CSV.
* Глубина подоконника настраивается.
* Размерные линии теперь могут привязываться к контуру здания.
* Реализовано дистанционное измерение для Bosch GLM 120c.
* Добавлен бильярдный стол, подвесной туалет.
* Исправлены ошибки.3.5.2:
* Установите цвета сгруппированных объектов без разгруппировки.
* Функция цветного копирования пытается сопоставить исходные и конечные объекты в группах.
* Цветная копия может копировать цвета выбранного объекта на все аналогичные объекты на плане.
* Реализовано зеркало для фоновых изображений.
* Добавлена ​​поддержка лазерного измерителя Bosch GLM 50-27.
* Добавлена ​​сушилка, угловой шкаф.
* Новая 3d модель водонагревателя.
* Исправлены ошибки.

3.5.1:
* Аккумулятор раковины можно спрятать.
* Добавлено нижнее положение ручки для окна.
* Начало последовательности пронумерованных кругов настраивается.* Добавлены модели стерео и динамиков.
* Исправлены ошибки.

3,5:
* Изменение высоты сгруппированных лестниц делает высоту подступенка одинаковой по всей лестнице.
* Приложение пытается избежать разрыва соединения при вводе ширины и длины соединенных лестниц.
* Включено аппаратное ускорение в 2D для Android 9 и новее.
* Исправлена ​​ошибка прозрачности фонового изображения на некоторых устройствах Android 11.
* Поддержка лазерного дальномера Mileseey M120.
* Улучшенные 3d модели для микроволновки, посудомоечной машины и биде.
* 2D-модель кровати обновлена ​​для соответствия 3D-модели.* Добавлен флажок для балкона, чтобы контролировать, включен ли он в расчет площади пола.

3.4.9:
* Исправлена ​​ошибка отмены/повтора.
* Добавлены лестница, мотоцикл, угловые и прямоугольные умывальники.
* Новая 3d модель кондиционера.
* Добавлено поле примечания для внутренней стены.
* Исправлены ошибки.

3.4.8:
* Исправления нумерованных кругов.
* Новые символы: пикап, кофеварка, зеркало, душ-биде.
* Добавлена ​​складная дверь во французском стиле.

3.4.7:
* Добавлена ​​кухонная вытяжка, джакузи, туалетная бумага, душевая система, круг с автонумерацией,
  мужчина, принтер, стул, подушка, кресло, растение, внедорожник.* Добавлен аккумулятор для кухонной мойки.
* Вспомните недавно использовавшиеся цвета стен и примените их к новым комнатам.
* Улучшено управление 3D.
* Улучшения символа цилиндра: прозрачность, настраиваемые отверстия.
* Окно снаружи подоконника и ручки настраиваются.
* Подлокотник дивана можно снять.
* Исправлены ошибки.

3.4.6:
* Добавлена ​​поддержка Bosch GLM 120c.
* Добавлен блок ног.
* Ширина подлокотника дивана может быть изменена.
* Улучшенные 3d модели дивана, радиатора, телевизора.
* Новые объекты: деревья, высокая трава, машина, офис, сфера, аккумулятор для умывальника, кровати.* Добавлен наклон для треугольного объекта.
* Добавлено рисование форматов для копирования цвета и размера шрифта между элементами.

3.4.5:
* Добавлен расчет площади окон/дверей на уровне.
* Исправлены проблемы с расшариванием в некоторые приложения.
* Исправлены ошибки.

3.4.4:
* Исправлена ​​ошибка с высотой перил лестницы.
* Кнопка редактирования перемещена на верхнюю панель для быстрого доступа.
* Вертикальное положение верхней и нижней части символа может быть определено.
* Добавлено несколько символов.
* Исправлены ошибки.

3.4.3:
* Копирование/вставка для реализованных уровней.
* Добавлен горизонтальный цилиндрический объект.* Добавлен объект кривой.
* Добавлено несколько других символов.
* Добавлены перила для лестниц.
* Больше цветов текста.
* Поддержка лазерного измерителя UNI-T LM 80D.
* Исправлены проблемы с облачным подключением на устройствах с Android 5 и старше.
* Реализовано клонирование внутренних стен на другие этажи.
* Этикетка может рассчитать площадь дверей, окон и стен комнаты без проемов.
* Исправлены ошибки.

3.4.2:
* Вертикальное смещение добавлено в диалог редактирования уровня.
* Звук уведомления о лазерном измерителе можно выбрать в настройках.
* Исправлены проблемы с панелью инструментов на Chromebook.* Добавлена ​​настройка прозрачности для Box.
* Улучшен 3D-рендеринг символа открытия на внутренних стенах.
* Исправлены ошибки.

3.4.1:
* Выбор области доступен при группировке символов.
* Наклон коробки можно определить в диалоговом окне редактирования.
* Добавлена ​​пустота эллипса.
* В настройках добавлена ​​видимость пользовательских размерных линий.
* Добавлена ​​привязка размерных линий к объектам.
* Исправлены ошибки.

3.3.9:
* Удаленный запуск для некоторых лазерных дальномеров (щелкните значок Bluetooth в диалоговом окне ввода длины).
* Настраиваемый автоматически закрывающийся диалог ввода после лазерного измерения.* Добавлена ​​двойная стрелка.
* Цвет стены внутри проема можно задать в его диалоге редактирования.
* Арка для открытия может быть включена в диалоге редактирования.
* Недавно использованное значение видимости лестницы на верхнем этаже применяется для новых лестниц.
* Привязка реализована для текстовых меток.
* Поиск символов по имени тега добавлен в Инструменты.
* Исправлены ошибки.

3.3.8:
* Добавлены форматы бумаги ANSI и Arch.
* Новая функция для добавления размерных линий ко всем стенам комнаты.
* В меню «Уровни» добавлено перемещение, вращение и зеркальное отражение всего уровня.
* Цвет заливки стены настраивается в настройках проекта.* Исправлены небольшие проблемы с рендерингом размерных линий.
* Добавлена ​​поддержка лазерного дальномера Hersch LEM 50.
* Исправлены ошибки.

3.3.7:
* Поддержка лазерного дальномера Hilti PD-I Bluetooth.
* Улучшен поиск проектов в списке представлений проектов.
* Исправлена ​​регрессия калькулятора для метрических единиц.
* Цвета дверей можно изменить в диалоговом окне редактирования дверей.
* Поля тегов и заметок добавлены к дверям и окнам.
* Для меток реализован подсчет дверей и окон.
* Обновленный пользовательский интерфейс в редакторе планов.
* Исправлены ошибки.3.3.6:
* Стрелку севера теперь можно перемещать и изменять ее размер.
* Исправлены ошибки.

3.3.5:
* Добавлен экспорт Wavefront obj в 3D.
* Дополнительная точность отображения длины настраивается в настройках (1/16 дюймов, 0,1 см)
* Блокировка поворота стены не сохранялась корректно.
* Более плавное движение в 3D.
* Больше углов привязки для внутренних стен.
* Добавлена ​​экспериментальная поддержка Bluetooth-лазерных дальномеров Mileseey D5T, P7, T7 и Suaoki P7.
* Настраиваемая видимость лестницы на верхнем этаже.
* Имя символа пользовательской библиотеки отображается при выборе символа на плане.* Имя пользовательского символа можно задать в диалоговом окне редактирования.
* Исправлены ошибки.

3.3.4:
* Добавлен заниженный потолок.
* Цвет наружных стен и цвет потолка можно изменить в 3D.
* Добавлено настраиваемое смещение ширины для измерения дверей с помощью лазерного измерителя.
* Добавлены символы штор и ящиков.
* Длина и угол поворота внутренней стены могут быть заблокированы отдельно.
* Цвет сгруппированных символов может быть изменен.
* Показать лестницу в потолке этажом выше.
* Новая иконка.
* Исправлены ошибки.

3.3.3:
* Линии аннотаций теперь могут быть тоньше.
* Для линий аннотаций добавлен масштаб шаблона штриховки.* Для надписей реализован расчет общего периметра уровня и площади стены.
* Исправлены ошибки.

3.3.2:
* Центральная колонна круговой лестницы может быть удалена.
* Реализована привязка к сетке.
* Исправлены проблемы с Bluetooth-соединением.
* Ввод длины и блокировка реализованы для строк аннотаций.
* Улучшен стиль PDF.
* Исправлены ошибки.

3.3.1:
* Французский стиль двери доступен для раздвижной двери.
* Исправлены ошибки.

3.3:
* Добавлен диалог выбора файла для импорта проектов.
* Реализована пользовательская библиотека.
* Упрощенные покупки в приложении (бесплатная, базовая, полная версия).* Исправлены ошибки.

3.2.8:
* Сетка реализована.
* Раздвижная дверь может отображаться закрытой в 3D.
* Обновлен справочный документ.
* Исправлены ошибки.

3.2.7:
* Реализован расчет общей площади для меток.
* Толщина потолка может быть изменена.
* Добавлена ​​настройка для двери, чтобы она отображалась как закрытая в 3D.
* Исправлена ​​ошибка при экспорте PDF.
* Угол между стенами может быть установлен.
* Копирование/вставка реализована для меток, символов и комнат.
* Добавлены камин, треугольник, шкаф с одной дверью и шкаф.
* Вычитание комнаты при перемещении можно отключить в настройках.* Исправлены ошибки.

3.2.6:
* Добавлен книжный шкаф (полки).
* Метки теперь можно вращать.
* Этикетки в DXF были слишком большими.
* Исправлена ​​автоматическая блокировка стены.

3.2.5:
* Длина стены блокируется автоматически после набора текста (можно отключить в настройках).
* Автоматические размерные линии вокруг проектов настраиваются.
* Улучшения PDF и печати.
* Добавлен заполнитель имени уровня для меток.
* Исправлены ошибки.

3.2.4:
* Импорт фона из других установленных приложений (Dropbox, Drive)
* Исправлены проблемы с SVG.
* Исправлены ошибки.

3.2.3:
* Фоновое изображение также можно импортировать непосредственно из приложения камеры.* Добавлены дробные дюймы.
* Теперь можно перемещать стены из нескольких комнат вместе.
* Вы можете частично перемещать одну комнату поверх другой.
* В метки добавлены заполнители названия проекта и текущей даты.

3.2.1:
* Реализовано клонирование символа на другой уровень.
* Исправлена ​​проблема экспорта SVG.
* Улучшена привязка символов.

3.2:
* Исправлены проблемы с экспортом в PDF.
* Добавлены размеры бумаги США для экспорта в PDF.
* Прозрачность фонового изображения на экране можно регулировать.
* Реализована пустота в полу.
* Исправлена ​​ошибка открытия потолка круглой лестницы.* Улучшена производительность отмены/повтора.
* Улучшен расчет ширины и высоты помещения.
* Улучшено изменение размера стены.
* Улучшена ротация комнат.
* Реализован сброс вида в 3D.
* Исправлены ошибки.

3.1.7:
* Лучшее определение края двери для размерных линий.
* Маленький умывальник.
* Добавлена ​​двойная раковина.
* Реализована французская дверь.

3.1.6:
* Улучшен ввод с клавиатуры.
* Радиус круговой лестницы можно регулировать.
* Угол отображения во время вращения символа и комнаты.
* Измерение Bluetooth автоматически применяется к длине стены.* Макет размерной линии двери настраивается в настройках приложения.
* Прикрепите дверь к середине стены.
* Исправлены ошибки.

3.1.5:
* Реализован стиль горизонтальных перил.
* Реализована цветная копия в 2d.
* Угловой угол отображается при перетаскивании угла.
* Показать до двух знаков после запятой для метрической площади.
* Настройки: толщину стенки можно не учитывать в размерах модели.
* Исправлены ошибки.

3.1.4:
* Улучшено изменение размера мелких символов.
* Реализован объект ограждения.
* Исправлена ​​ошибка облачного хранилища.
* Автоматически применять последнюю высоту/вертикальное положение при создании новых дверей и окон.* Новый инструмент для удаления всех символов с уровня.
* Реализовано клонирование ярлыков.
* Автоматически увеличивайте насыщенность цвета в палитре цветов, чтобы увидеть изменение оттенка.
* Исправление ошибок.

3.1.3:
* Исправления выбора цвета.

3.1.2:
* Режим только для чтения реализован в 3D.
* Исправление ошибок.

3.1:
* Можно установить толщину каждой отдельной стены комнаты.
* Цвет внутренней стены можно изменить в 3D-виде.
* Новая палитра цветов.
* Добавлен угловой душ, писсуар и карманные двери.
* Лучшая поддержка мыши в 3D-виде.
* Больше форматов бумаги для экспорта в PDF.
* Улучшения скорости рендеринга.* Контур нижнего уровня можно экспортировать.
* Исправлены ошибки.

3.0.5:
* Круглая лестница 3D исправлена.
* Реализовано зеркало в комнате.
* Реализовано зеркало для сгруппированных фигур.
* Экспорт изображения в 3D-вид.
* Оптимизация производительности.

3.0.4:
* Исправлено зеркало для раздвижной двери.
* Реализована круговая лестница.
* Исправлен сбой при столкновении, разрешенный для облачного хранилища.
* Добавлен поиск самого дальнего символа на вкладке «Инструменты», чтобы найти неправильно расположенные символы.

3.0.3:
* Добавлен нижний шкаф.
* Настраиваемая видимость подоконника в 3D.* Исправления 3D-рендеринга.

3.0.2:
* Реализованы лестницы с забежными ступенями и лестничной площадкой.
* Лестницы соединяются для создания L и U образных причесок.
* При изменении размера лестницы можно установить точную глубину проступи.
* Реализовано клонирование дверей и окон.
* Привязка края символа во время изменения размера.
* Привязка стены к объекту лестницы.
* Высота внутренней стены может отличаться от высоты уровня.
* Больше разрешений для экспорта изображений.
* Реализована плита с динамическим количеством конфорок.
* Подоконники добавлены в 3D.
* Добавлены формы коробки и цилиндра.* Исправлены исчезающие метки размеров в PDF.

3.0.1:
* Реализован расчет площади стены.
* Реализован овальный ковер.
* Исправлены ошибки.

3.0:
* Альфа-версия просмотра 3D-тура.
* Теги для символов; label может отображать количество символов, имеющих определенный набор тегов.
* Местные цены на все покупки в приложении отображаются в справочной системе.
* Редактируемая ширина проступи для символа лестницы.
* Исправлены ошибки.

2.8.3:
* Реализован флаг только для чтения для проекта.
* Примечание для комнаты и символа реализовано.

2.8.2:
* Исправлены регрессии.

2.8.1:
* Печать и экспорт в PDF доступны на Android 4.4 устройства и новее.
* Коснитесь размерного текста выбранной двери/окна, чтобы установить его положение с клавиатуры.
* Кнопки ширины/высоты для прямоугольных комнат с четырьмя стенами.
* Реализована рольставня.
* Положение клонированного символа не должно быть зафиксировано.
* Зеркало для раздвижной двери уже доступно.
* Соединение Bluetooth сохраняется до тех пор, пока вы не выйдете из приложения.
* Лазерный дальномер можно использовать в диалоговых окнах «Настройки» и «Редактировать».
* Исправлены ошибки.

2,8:
* Реализована сортировка списка проектов.
* Вертикальное положение символов может быть изменено.* Калькулятор ввода с клавиатуры в настройках.
* Площадь помещения может быть исключена из общей площади.
* Метка по умолчанию для новых комнат может быть определена в настройках.
* Реализовано клонирование комнаты на другой уровень.
* Добавлен отсутствующий заголовок представления в настройках.
* Добавлен символ асимметричной ванны.
* Смещение вида во время перетаскивания теперь настраивается.
* Добавлена ​​поддержка лазерного дальномера CEM iLDM-150.
* Добавлена ​​поддержка лазерных дальномеров Bosch PLR.
* Поддерживаются разрешения во время выполнения Android 6.
* Исправлены ошибки.

2.7.10:
* Оптимизация производительности.* Экспорт DXF теперь поддерживает британские единицы измерения.
* Реализовано удаление стены (открывающая вставка).
* Исправлены ошибки.

2.7.9:
* Оптимизация производительности.
* Исправление ошибок.

2.7.8:
* Исправлена ​​регрессия DXF.
* Цвет этикетки можно изменить.
* Цвет размерного текста можно изменить.
* Область уровня может отображаться на этикетке.
* Помните о повороте фонового изображения после загрузки проекта.
* Исправлены проблемы с отменой/повтором.
* Улучшен рендеринг текста в SVG.
* Исправлены ошибки.

2.7.7:
* Поддержка лазерных дальномеров Bosch GLM.
* Добавлен экспорт в формате JPEG.* Исправлена ​​ширина по умолчанию для новых дверей и окон.
* Изменяйте размеры дверей и окон при перемещении, чтобы они соответствовали доступному пространству.

2.7.6:
* Рамка этикетки пропадала после сохранения.

2.7.5:
* Исправлен сбой при изменении размера размерной линии.

2.7.4:
* Можно определить диагональные расстояния с помощью размерных линий - угол перемещается, когда длина стены заблокирована (https://youtu.be/EXWm05PwOCA)
* Улучшена привязка к внутренней стене.
* Положение внутренней стены можно зафиксировать.
* Фоновое изображение можно экспортировать (включено в настройках).* Зеркало реализовано для некоторых символов.
* Вывод DXF теперь должен быть совместим с BricsCad.
* Недавняя ширина двери/окна запоминается и применяется при создании новых символов.
* Исправлены ошибки.

2.7.3:
* Смещение привязки для стен настраивается в настройках проекта.
* Улучшена точность перемещения комнаты.
* Исправлены ошибки.

2.7.1:
* Исправлен сбой при перетаскивании точки измерения стилусом.
* Исправлена ​​проблема с созданием дверей.
* Стрелка севера экспортирована в DXF.

2.7:
* Фоновое изображение: https://youtu.be/EghCvYP3rlQ

2.6.6:
* Согласие на использование файлов cookie для пользователей из ЕС.2.6.5:
* Исправлен сбой при сканировании Bluetooth-устройств.
* Другие мелкие исправления.

2.6.4:
* Исправлен импорт проектов — FPC больше не должен регистрироваться для файлов, отличных от .fpc

2.6.3:
* Реализовано окно поиска проекта.
* Улучшен импорт проектов.
* Исправлен сбой при рисовании размерных линий.

2.6.2:
* Подключите лазерный измеритель Bluetooth без сопряжения.
* Исправлен сбой при группировке символов.

2.6:
* Пользовательские размерные линии: https://www.youtube.com/watch?v=jVF1zignqkY
* Оптимизация производительности.
* Совместное использование электронной почты и импорт проектов.* Ширина, высота помещения могут быть указаны на этикетке.
* Стрелку севера можно отключить в настройках приложения.
* Лучшая совместимость с AutoCad.
* Высота шрифта автоматических размеров уровня может быть скорректирована.
* Добавлено клонирование внутренних стен.

2.5.12:
* Система единиц также может быть выбрана в диалоговом окне ввода длины.
* Реализована длина в дюймах.
* Улучшена совместимость DXF с AutoCad.
* Длина внутренней стены может быть введена и зафиксирована.
* Исправлены ошибки.

2.5.11:
* Исправлен сбой на устройствах Gingerbread.
* Положение двери теперь можно заблокировать.* Добавлена ​​документация по покупкам в приложении.

2.5.10:
* Реализовано клонирование уровней.
* DXF: улучшена совместимость с AutoCad при использовании символов с диакритическими знаками.
* Исправлен неработающий общий доступ в Gmail 5.0.
* Удалены некорректные артефакты рендеринга.
* Реализован прямоугольный ковер.
* Кухонные шкафы можно перемещать вверх и вниз.
* Исправлены другие ошибки.

2.5.9:
* Оптимизация производительности.
* Исправлены проблемы с открытием проектов.

2.5.8:
* Исправлен сбой при экспорте.

2.5.7:
* Показать площадь и периметр комнаты в этикетках.
* Используйте предыдущий цвет комнаты при наброске новой комнаты.* Добавлена ​​категория «Кухня и ванная» для символов.
* Добавлен угловой стол.
* Улучшения стабильности.

2.5.6:
* Исправлен вылет при смене названия уровня.
* Добавлено джакузи.

2.5.5:
* Панель инструментов символов скрывается при вводе длины.
* Нарушена длина запорной стенки.

2.5.4:
* Держите экран включенным во время измерения комнаты с помощью лазерного измерителя.
* Исправлена ​​ошибка.

2.5.3:
* Используйте последнюю толщину внутренней стены для новых стен.
* Исправлена ​​ошибка.

2.5.2:
* Теперь можно зафиксировать положение края.
* Увеличен максимальный размер некоторых символов.
* Исправлен сбой для некоторых пользователей.2.5.1:
* Исправлен сбой при открытии настроек Bluetooth на некоторых устройствах.
* Символы можно привязывать к стенам и подобным символам.

2,5:
* Добавлена ​​поддержка Bluetooth-лазерного измерителя Leica disto (http://youtu.be/xvuGwnt-8u4)
* Добавлен новый символ.
* Исправлена ​​поддержка USB-мыши.
* Исправлены ошибки.

2.4.1:
* Исправлен выбор сгруппированных символов.
* Исправлены другие ошибки.

2.4:
* Точность выбора улучшена.
* Реализован ввод с клавиатуры.
* Используйте последний цвет при создании комнаты и линии аннотации.
* Используйте последнюю толщину при создании линии аннотации.* Добавлены стрелки в категории аннотаций.
* Можно изменить стиль линии проема стены: сплошная, пунктирная или без линий.
* Линии аннотаций можно привязывать к стенам.

2.3.2:
* Добавлены раздвижные подвесные двери.
* Добавлены складные двери.
* Телевизор иногда рисовали под столом.
* Несколько новых кухонных символов.
* Последнее изменение толщины стенки используется в качестве толщины по умолчанию для новых планов.
* Улучшения стабильности.

2.3.1:
* Исправлена ​​регрессия.

2.3:
* Создание дверей, окон перенесено на панель инструментов символов.
* Новые типы ворот: гаражные, двойные, раздвижные.* Теперь легче рисовать прямые внутренние стены.
* Возможны этикетки большего размера.
* Улучшения стабильности.

2.2:
* Аннотируйте планы линиями (сплошными, пунктирными и пунктирными).
* Максимальный размер кровати увеличен.
* Размер экспортируемого изображения увеличен.
* Размер шрифта метки SVG можно настроить.

2.1.1:
* Сохраненные изображения должны быть немедленно видны в галерее.
* Элементы создания структуры перемещены в список символов.
* Пара новых электрических символов.
* Меньшая кровать теперь возможна.

2.1:
* Копировать цвета между символами и комнатами (значок выбора цвета).* Исправлено расположение меток на сгруппированных символах при вращении.
* Исправлена ​​блокировка позиции символа.
* Привязка к 30 ° и 60 ° для более простых эркеров.

2.0.11:
* Улучшения стабильности.
* Автоматический выбор внутренней стены после рисования.

2.0.10:
* Исправлен текст с символами в экспорте SVG.
* Исправлено центрирование меток DXF.
* Больше символов (вентилятор, радиатор, электрические символы).
* Используйте меньше памяти.

2.0.9:
* Добавлена ​​возможность скрывать символы и мебель.
* Добавлены символы пожарной инспекции.

2.0.6:
* Исправлен сломанный значок телевизора.* Захваченная комната не выбиралась автоматически.
* Сброс масштаба после новой комнаты.

2.0.5:
* Исправлена ​​регрессия в клонировании комнаты.
* Реализовано автосохранение во время редактирования.
* Исправлена ​​проблема с обновлением во время разрешения коллизий.
* Переключился на голографический свет.

2.0.4:
* Исправлена ​​регрессия в калибровке захвата.

2.0.3:
* Реализована группировка символов.
* Метка может быть привязана к символу, чтобы облегчить выбор символа и его перемещение.
* Обработка ошибки нехватки памяти во время экспорта.
* Исправлено клонирование мебели с прикрепленными этикетками.
* Размер электрических символов был сохранен неправильно.* Исправление ошибок.

2.0.2:
* Реализовано сохранение плана в виде изображения, dxf, svg в памяти устройства.

2.0.1:
* Исправлен сбой при экспорте.

2.0:
* Перетащите, чтобы добавить новые символы.
* Несколько новых символов (телевизор, электричество - больше не будет).
* Действия поворота/изменения размера отключены при слишком маленьком масштабе — теперь легче перемещать маленькие символы.
* Определяемые пользователем метки, которые могут быть назначены комнате и символу.
* Новые системы единиц измерения: имперские, дробные, метры.
* Экспорт SVG.
* Список, показывающий все элементы IAP.

1.9.4:
* Более высокое разрешение экспортируемых изображений.* Возможность определить размер шрифта в настройках приложения.
* Поддержка многооконности на устройствах Samsung Galaxy.

1.9.2:
* Реализовано клонирование комнаты.
* Выбор внутренних стен теперь должен быть проще.



Лифты с прямой лестницей

и лифты с изогнутой лестницей

Lifeway является экспертом в производстве как прямых, так и изогнутых лестничных подъемников для домов, церквей и мест отправления культа, а также коммерческих зданий. Приведенная ниже информация может помочь вам получить представление о том, что возможно для вашей лестницы, особенно для тех, которые имеют кривые, повороты и промежуточные площадки или когда в вашем доме несколько лестниц, ограничивающих безопасное перемещение между этажами.

Два прямых лестничных подъемника или один изогнутый лестничный подъемник?

Мы часто сталкиваемся с клиентами, которые рассматривают возможность установки двух прямых лестничных подъемников для лестницы с поворотом на 90° на площадке или лестницы, имеющей промежуточную площадку между двумя прямыми лестницами. Два прямых подъемника обойдутся дешевле, чем подъемник с изогнутой лестницей, но важнее всего безопасность человека, который будет пользоваться подъемником. Если площадка достаточно велика для пересадки, а подвижность человека позволяет безопасно пересаживаться с одного кресла на другое, то этот вариант можно рассмотреть.Однако, если площадка небольшая и/или у человека, который будет пользоваться подъемником, нет сил или равновесия, чтобы самостоятельно пересесть с одного стула на другой, то криволинейный подъемник будет самым безопасным решением.



Как эксперты по лестничным подъемникам, консультанты Lifeway могут помочь вам и вашей семье определить возможность двух прямых подъемов, исходя из мобильности человека, нуждающегося в лестничном подъемнике, и размера площадки.

Изогнутые лестничные подъемники

Если выяснится, что площадка между лестницами слишком мала или пользователю лестничного подъемника требуется помощь лица, осуществляющего уход, или родственника для перемещения, мы рекомендуем изогнутый кресельный подъемник, изготовленный по индивидуальному заказу.Перила изогнутых лестничных подъемников, которые мы предлагаем, изготавливаются на заказ, чтобы точно соответствовать изгибам и поворотам лестницы. Наши поставщики могут удивительным образом изгибать рельсы, что позволяет нам устанавливать лифты на очень сложных лестницах, таких как винтовая лестница. Два изогнутых лестничных подъемника, изображенные здесь, дают вам представление о возможностях изогнутого лестничного подъемника.

Детальные измерения лестниц с изгибами, поворотами или площадками

Большинство производителей создали технологию, подобную CSI, для упрощения и улучшения результатов подробных измерений.Используя цифровую камеру для фотографирования лестницы, системы создают цифровую модель лестницы, которая используется для создания нестандартных перил для лестницы, повышая качество и сокращая время доставки. У Lifeway есть камеры от производителей, которые позволят нам сделать необходимые фотографии для индивидуальной сборки рельса.

Время проекта

По своему характеру компоненты подъемника с прямыми рельсами в большинстве случаев могут быть доставлены и установлены в течение дня или двух, что намного быстрее, чем подъемники для лестниц с изогнутыми рельсами.Изогнутые перила изготавливаются на заказ для конкретной лестницы, и этот процесс занимает определенное время. Чтобы убедиться, что изогнутый лестничный подъемник подойдет, один из наших консультантов по продажам должен вернуться к вам домой, чтобы сфотографировать лестницу. Затем фотографии отправляются производителю, чтобы он мог их утвердить и начать процесс изготовления индивидуального рельса. Как правило, Lifeway может установить изогнутый лестничный подъемник через 4–5 недель (в среднем) после завершения и утверждения подробных измерений/фотографий.Ваш представитель Lifeway может сообщить вам сроки доставки различных лифтов, которые мы устанавливаем.

Если у вас есть какие-либо вопросы по приведенной выше информации или вы хотите записаться на бесплатную дистанционную или домашнюю оценку, свяжитесь с нами! Один из наших экспертов найдет время, чтобы узнать о проблемах, с которыми вы можете столкнуться, и помочь вам выбрать продукты, соответствующие вашим конкретным потребностям.

Мы также рекомендуем ознакомиться с полным руководством по лестничным подъемникам Lifeway, чтобы узнать практически все, что нужно знать о лестничных подъемниках!


Повысьте свою мобильность.Запросите предложение сегодня!

Запрос цитаты

Основы проектирования эвакуационной лестницы | NFPA

Для многих из нас ходьба вверх и вниз по лестнице является рутинной частью нашего дня. Мы можем использовать лестницы на работе, в развлекательных заведениях и дома, не задумываясь о том, как их дизайн и функции в значительной степени способствуют безопасности жизни как в чрезвычайных, так и в обычных ситуациях. Недавно я писал о деталях и важности конструкции перил для безопасного и эффективного использования лестницы.Здесь я сосредоточусь на других деталях конструкции лестницы, включая высоту подступенка, глубину проступи, ширину лестницы, лестничные площадки и однородность конструкции, которые необходимы для создания безопасного пути движения при использовании лестницы для перемещения по всему зданию. Эти стандартные детали конструкции лестницы обязательны для эвакуационных лестниц в местах выхода, выходов и выходов. ( Если у вас есть лестницы, отличные от стандартных, такие как изогнутые лестницы, винтовые лестницы или винтовые лестницы в пределах средств выхода, обратитесь к NFPA 101, Кодексу безопасности жизнедеятельности, глава 7 для получения дополнительной информации об их конструкции.)

Строительство

Все лестницы, служащие необходимым средством выхода, должны иметь постоянную фиксированную конструкцию (за исключением лестниц, обслуживающих места для сидения, которые предназначены для перемещения, например, в театрах, где секции для сидения добавляются, удаляются или перемещаются, а нецелесообразно, чтобы лестница, связанная с этим местом для сидения, была фиксированной, постоянной конструкции). В зданиях, требуемых согласно NFPA 101, Кодекса безопасности жизнедеятельности , конструкции типа I или типа II, каждая лестница, платформа и площадка, не включая поручни и существующие лестницы, должны быть полностью выполнены из негорючего материала.Лестницы могут иметь сгораемую конструкцию, если в соответствии с этим размещением здание не должно иметь конструкцию типа I или типа II. Например, у помещения может не быть никаких требований, связанных с минимальным типом конструкции здания, или глава о размещении может разрешать строительство типа III, типа IV или типа V. Если требуется, чтобы здание было конструкции типа I или типа II, материалы, используемые для строительства новой лестницы (лестницы, платформы и площадки), должны быть негорючими.

Размерные критерии и однородность

Обеспечение достаточной ширины является одной из наиболее важных особенностей конструкции эвакуационной лестницы, поскольку ширина гарантирует, что лестница может безопасно и эффективно разместить достаточное количество людей во время эвакуации.Обеспечение соответствующей высоты подступенка лестницы и глубины проступи гарантирует, что лестница безопасна, удобна в использовании и создает дискомфорт при подъеме или спуске по лестнице. Минимальная требуемая ширина, а также другие размерные критерии как для новых, так и для существующих лестниц приведены в таблицах ниже (см. Главу 7 NFPA 101). Следует отметить, что в некоторых случаях пропускная способность выхода потребует, чтобы лестница имела ширину большую, чем указанный здесь минимум.

Минимальная ширина новой лестницы 36 дюймов.(915 мм), если общая нагрузка на всех этажах, обслуживаемых лестницей, меньше 50 человек. 44 дюйма (1120 мм), а общая совокупная нагрузка на лестницу больше или равна 2000 человек, минимальная ширина составляет 56 дюймов (1420 мм).

Высота подступенка измеряется как расстояние по вертикали между выступами ступеней. Глубина протектора измеряется по горизонтали, между вертикальными плоскостями переднего выступа соседних ступеней и под прямым углом к ​​передней кромке протектора.Измерение как высоты подступенка, так и глубины проступи должно представлять фактическое пространство, доступное для тех, кто пользуется лестницей. Он не может включать какую-либо часть протектора, которая недоступна для того, чтобы кто-то мог поставить ногу. Установка напольных покрытий на существующие лестницы также может уменьшить доступное пространство для использования на лестнице.

Неровности геометрии лестницы, будь то от одной ступени к другой или по всему лестничному пролету, могут привести к несчастным случаям, спотыканию и падению при использовании лестницы.Когда лестницей пользуется одновременно много людей, всего одно происшествие может вызвать задержки и сбои в движении и использовании лестницы, а также увеличить общее время эвакуации. Не должно быть конструктивных нарушений. Допускаются очень небольшие различия из-за конструкции между соседними ступенями и подступенками, а также общая разница по всему лестничному маршу. Разница между размерами наибольшего и наименьшего подступенка или между наибольшей и наименьшей глубиной проступи не должна превышать 3∕8 дюймов.(9,5 мм) в любом полете.

Лестничные площадки

Как правило, лестницы должны иметь площадки у дверных проемов, потому что небезопасно проходить через дверной проем и сразу начинать вертикальное движение по лестнице. В существующих зданиях дверной узел наверху лестницы может открываться прямо на лестницу, без предварительного обеспечения ровной площадки, при условии, что дверное полотно не качается над лестницей (скорее, оно откидывается от лестницы). а дверной проем обслуживает зону с количеством пассажиров менее 50 человек.

Лестницы и промежуточные площадки должны продолжаться без уменьшения ширины в направлении выхода. Уменьшение ширины лестничной площадки может уменьшить общую грузоподъемность лестницы. В новостройках каждая лестничная площадка будет иметь размер, измеренный в направлении движения, не менее ширины лестницы. Площадки не должны превышать 48 дюймов (1220 мм) в направлении движения при условии, что лестница имеет прямолинейный марш. Промежуточные лестничные площадки служат эффективными перерывами в лестничных маршах, которые позволяют людям, которые поскользнулись или споткнулись, остановить свое падение.





Ступени и лестничные площадки

Поверхность

Ступени и площадки лестниц должны быть сплошными, без перфорации, за исключением негорючих решетчатых ступеней и площадок, предусмотренных иным образом, в следующих помещениях: монтажных, задержанных и исправительных, производственных и складских. Сплошные ступени и сплошные полы на лестничных площадках создают визуальный барьер, который скрывает от пользователя обзор вертикального перепада под лестницей.Людям с боязнью высоких мест удобнее пользоваться этими лестницами. Затертые и просечно-вытяжные металлические ступени и площадки могут зацепиться за каблук обуви и создать опасность споткнуться. Негорючие решетчатые ступени лестниц разрешены в местах, недоступных для широкой публики, таких как подиумы и решетки в театрах, жилых районах в тюрьмах, на фабриках и других промышленных объектах, а также в складских помещениях.

Выступы

Лестничные ступени и площадки также не должны иметь выступов или выступов, о которые можно споткнуться.Опасность споткнуться особенно велика, когда кто-то спускается по лестнице, поверхность ступеней которой имеет выступы. Установка накладного выступа лестницы или полоски материала на существующую ступеньку лестницы может привести к выступу, о который можно споткнуться. Выступы ступеней, выступающие над соседними ступенями, также могут стать причиной спотыкания. (Дополнительные соображения по минимизации опасности споткнуться для доступности также рассматриваются в ICC A117.1, Доступные и пригодные для использования здания и сооружения.)

Тяговый

Ступени и площадки на одной лестнице должны иметь постоянное сцепление с поверхностью. Это означает, что сопротивление скольжению является достаточно равномерным и достаточным для минимизации риска скольжения по ступеням. Последовательность важна, потому что обманчивое представление человека о поверхности, по которой он будет ходить, является основным фактором ошибок и падений, связанных с поскальзыванием. Материалы, используемые для полов, приемлемые как противоскользящие, обычно обеспечивают адекватное сопротивление скольжению при использовании для ступеней лестниц.Если ступени лестницы мокрые, также возрастает опасность поскользнуться, как и на мокром полу из подобных материалов.

Многие детали конструкции лестницы могут показаться мелкими и неважными в общей картине пожарной безопасности и безопасности жизни, но лестница может быть опасной и препятствовать выходу, если она спроектирована неправильно. Спотыкание, падение и неуверенность в себе тех, кто использует эвакуационные лестницы, могут помешать эффективному выходу и эвакуации из здания.Особое внимание к конструкции лестницы в значительной степени способствует безопасности людей как в повседневных, так и в чрезвычайных ситуациях

Важное замечание: Любое мнение, выраженное в этой колонке (блоге, статье), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

[Новая фотография] Фойе в стиле колониального возрождения с большой изогнутой лестницей Cooper Preassembled — Horner Millwork

Волшебство этой лестницы начало обретать форму на этапе проектирования, когда по счастливой случайности сошлись воедино мечты домовладельца, искусная инженерия и вневременные архитектурные элементы. Ступени и подступенки из белого дуба были тщательно отобраны вручную по рисунку и характеру. Когда дело дошло до планировки лестницы, первые три стартовые ступени были разработаны с элегантными изгибами, имитирующими детский рояль.Эти ступени были стратегически расположены так, чтобы создать удобную линию для ходьбы от входной двери вверх по лестнице. Эти причудливые ступени обнимают стены и извиваются по квадратным углам передней части фойе, встречаясь с изогнутой стеной прямо впереди. Также у основания лестницы, примыкающей к стене, находится великолепная улитка, которая опирается на щедрое 3-дюймовое толстое жало в виде контрфорса. Лестница изящно изгибается на второй этаж, а затем перед самым подъемом упирается в балкон, форма лестницы приобретает нежный изгиб.

Эта лестница украшена красивыми массивными бронзовыми рифлеными балясинами, которые непрерывно идут от фойе первого этажа, мимо изогнутого балкона второго этажа и вверх к библиотеке третьего этажа дома на 30 ступеней выше.
