Деревянная лестница с поворотом устанавливается внутри зданий. Конструкции подбираются по высоте и количеству ступеней. Изделия хорошо адаптируются для монтажа в частных домах и многоуровневых квартирах. Компания «Лес Массив» предлагает возможность самостоятельно рассчитать лестницу при помощи виртуального калькулятора на сайте.

Особенности проведения расчетов

Расчеты можно выполнить в ручном режиме после предварительного указания всех необходимых данных. Калькулятор расположен на отдельной странице, которую реально открыть в обычном браузере. Выполнение расчетных задач возможно с учетом заданных характеристик. Пользователи могут указывать нужное количество ступеней, ширину марша, размеры площадки, а также любые другие важные параметры. Для информативности осуществляется полная визуализация расчетной модели. Благодаря визуальному представлению пользователи смогут детально оценить функциональность и удобство будущих конструкций.

Дополнительно программа генерирует точный чертеж лестницы с указанными техническими параметрами. Покупатели получают готовый проект для дальнейшей реализации. Чертежи можно скачать на персональный компьютер или мобильный гаджет, что очень удобно и практично. В случае появления трудностей посетители сайта могут рассчитывать на специалистов «Лес Массив». Консультанты окажут комплексную помощь в создании проекта с учетом геометрических и других требований.

Виртуальный калькулятор на сайте

Наличие виртуальной программы не потребует проведения подсчетов на бумаге. Для самостоятельных расчетов не требуется вмешательство команды специалистов. В таком случае можно избежать лишних денежных затрат. Необходимо выделить ряд ключевых возможностей сервиса:

• создание точной модели;
• разработка чертежной части проекта;
• полная детализация;
• высокая точность подсчетов;
• удобство использования.

Помимо технических характеристик программа поддерживает выбор типа материалов для изготовления, конфигурацию перил и доступных оттенков. Консультанты «Лес-Массив» готовы помочь с изучением функционала программы для проведения расчетов.

Наши преимущества

Сами производим лестницы с поворотом на 180 градусов

При производстве наших столярных изделий мы соблюдаем все необходимые нормативы на каждом этапе, от подготовки сырья до транспортировки готового продукта.

Материалы хранятся на собственном складе

Не нарушаются условия хранения. Мы следим за влажностью нашего склада (не выше 62%), поэтому лестницы с поворотом на 180 градусов сохраняют свои свойства.

Сами обрабатываем сырье

Чтобы довести древесину до нужной влажности, мы подвергаем сырье просушке в сушильной камере в пределах от 8 до 10 %, что позволяет лестнице с поворотом на 180 градусов оставаться ровными при дальнейшей эксплуатации.

Ровная склейка и шлифовка лестниц с поворотом на 180 градусов

Сращиваем заготовки и отшлифовываем до идеально гладкой поверхности.

У нас есть любые материалы для покрытия лестниц с поворотом на 180 градусов

Сэкономьте время на поиске нужных покрытий. У нас большой выбор лакокрасочных изделий для защиты, полировки и ухода за деревянными поверхностями.

Собственная доставка по Москве и МО

Вы получите лестницы с поворотом на 180 градусов без повреждений так как мы сами упаковываем, загружаем и транспортируем.

Вопросы и ответы

Есть ли лестницы с поворотом на 180 градусов в наличии?

Практически все показанные на сайте материалы есть в наличии. Мы рекомендуем уточнять наличие мебельных щитов, деревянных столешниц, ступеней из щита и других материалов у менеджеров по тел: +7 (495) 220-05-75

Как сделать заказ на лестницы с поворотом на 180 градусов?

Для максимально быстрого заказа напишите нам на почту или WhatsApp.

Какой срок доставки?

Мы доставляем лестницы с поворотом на 180 градусов на следующий день после заказа, иногда возможна доставка в тот же день. Уточняйте по телефону, почте или через WhatsApp.

Что делать если лестницы с поворотом на 180 градусов ненадлежащего качества?

Мы стараемся максимально следить за качеством. Если среди материалов, которые мы вам доставили обнаружились некачественные экземпляры, мы быстро организуем замену. Главное сообщите нам об этом.

Как можно оплатить лестницы с поворотом на 180 градусов?

Мы принимаем оплату наличными, банковскими картами через терминал, по счету на расчетный счет компании.

Отзывы от наших покупателей

«Покупаем в Лес массиве щиты из дуба в основном. У нас своя небольшая мастерская по изготовлению мебели. Отличное качество, никаких возвратов от наших покупателей!»

Александр

«Беру периодически щиты из сосны, качество нормальное, а теперь ещё появилась и ангарская сосна, пробовал, все отлично. Рекомендую.»

Денис

«Покупали с мастером в павильоне ступени. Выбрали, оплатили. Все хорошо.»

Дмитрий

Лестница с забежными ступенями с поворотом на 180 градусов: методы расчета

Комментариев 0 Лестницы

Если в доме мало места или невозможно сделать полноценную разворотную площадку, следует обратить внимание на забежные ступени. Такие изделия позволяют выполнить поворот без потери места, не прерывая процесс восхождения или спуска.

Резкий заворот

Расчет конструкции с поворотом 90 или 180 градусов

Лестница с поворотом на 180 градусов с площадкой или без нее одинаково хорошо подходит для маршевых или винтовых лестниц, помогая существенно экономить свободное пространство помещения.

При маршевом типе пролетов разворот будет осуществляться несильно, всего на 90 градусов. Из-за итоговой формы подобные строения получили название Г-образных. Крепление осуществляется непосредственно к прилегающим стенам со смежным углом, а сама конструкция может быть разной по размерам, материалу, направлению.

В отличие от одномаршевых строений, подобные постройки возводятся на косоурах или тетивах, обязательно устанавливаются перила.

Плавный разворот в 90 градусов предполагает использование гнутых несущих элементов, которые будут повторять направление линии изгиба, что существенно затрудняет работу. Поэтому чаще делают не закругленный разворот, а резкий, прямой. Схема будет выглядеть следующим образом:

Последовательность расположения деталей производится нижеследующим образом:

Размещение составляющих элементов

Даже при очень ответственном подходе к расчетам переходной зоны не исключены расхождения при переносе данных на физические детали. Главное, чтобы сохранились параметры центральной части пролета – проступи.

Прежде, чем начинать строительные работы по заготовленным чертежам, следует сложить все полученные цифры и сравнить их с реальными плоскостями и разметками. Не должно быть сильных смещений или преувеличения натуральной величины.

Если речь идет о прямой постройке, то в качестве основных показателей выбирают три условных обозначения, например, x – продолжительность сооружения относительно пола верхнего этажа, y – располагается также в нижней точке строго напротив центра будущей лестницы, z – нижняя точка спуска по лестнице.

Расчет размеров будущего сооружения

Количество проступей рассчитывают на основании расстояния между точками y и z в схеме. Например, оно составляет 3 метра, тогда при оптимальной глубине проступи в 25 см потребуется сделать 12 ступеней. То есть, 300 см разделили на 25 см, получили дюжину.

Высота каждой из них составит результат деления расстояния между точками z и x. Для примера возьмем показатель 2,4 м, тогда высота подъема будет равна 20 см (разделили 240 см на 20 см). Если планируется сделать подступенки, потребуется вычесть толщину опорной поверхности, чтобы верно просчитать параметры вставки.

Можно переигрывать конечные результаты так, как это удобно в конкретном случае, но важно соблюдать требования стандартов и безопасности. Также не обязательно подбирать числовые показатели высоты или ширины для получения более целого итога, возможно, следует попробовать делить на количественный признак.

Речь идет о том, чтобы имеющееся значение разделять на различные числа до тех пор, пока не получится более-менее круглое обозначение. Удобнее отрезать 20 см, чем, к примеру, 20,3 см.

При расчетах для переходов в 180 градусов понадобится учесть некоторые нюансы. Данный вариант применяют, обычно, для винтовых построек, у которых ближайшая к центру ширина более узкая по сравнению с внешней, но не делается меньше 10 см.

Исчисление конструкции с поворотом

Когда планируется сформировать выступ проступи, внешняя грань остается нависать не более, чем на 5 мм, иначе при подъеме пальцы ног или носы обуви будут сильно цепляться, что создает угрозу здоровью и безопасности людей.

Чем больше получится прямых ступеней, тем гармоничнее будет выглядеть поворот.

Особенности такой лестницы

На первый взгляд подобное сооружение выглядит довольно-таки хрупким, хотя по прочности не уступает прочим элементам строения.

Несущая часть конструкции делается из косоура, который крепится прямо на стены, а уже внутрь него вкладывают заворотные части.

Также можно сделать комбинированный промежуточный участок из платформы и поворотных элементов.

Если позволяет место, трехмаршевая внутренняя лестница станет хорошей идеей, а два поворотных участка развернуть на 90 градусов. Получается П-образная лестница. И тогда осевыми будут сразу две колонны.

За счет того, что заворотные изделия всегда имеют форму треугольника, клина или трапеции, необходимо выбирать материал таким образом, чтобы самая узкая часть покрывала не менее половины стопы. Также средняя часть обязана соответствовать размеру больше среднего или больше, но не меньше.

Самая широкая часть проступей на поворотах находится ближе к стене, поэтому, если нужно пройти безопасно, то идут ближе к наружной поверхности сооружения.

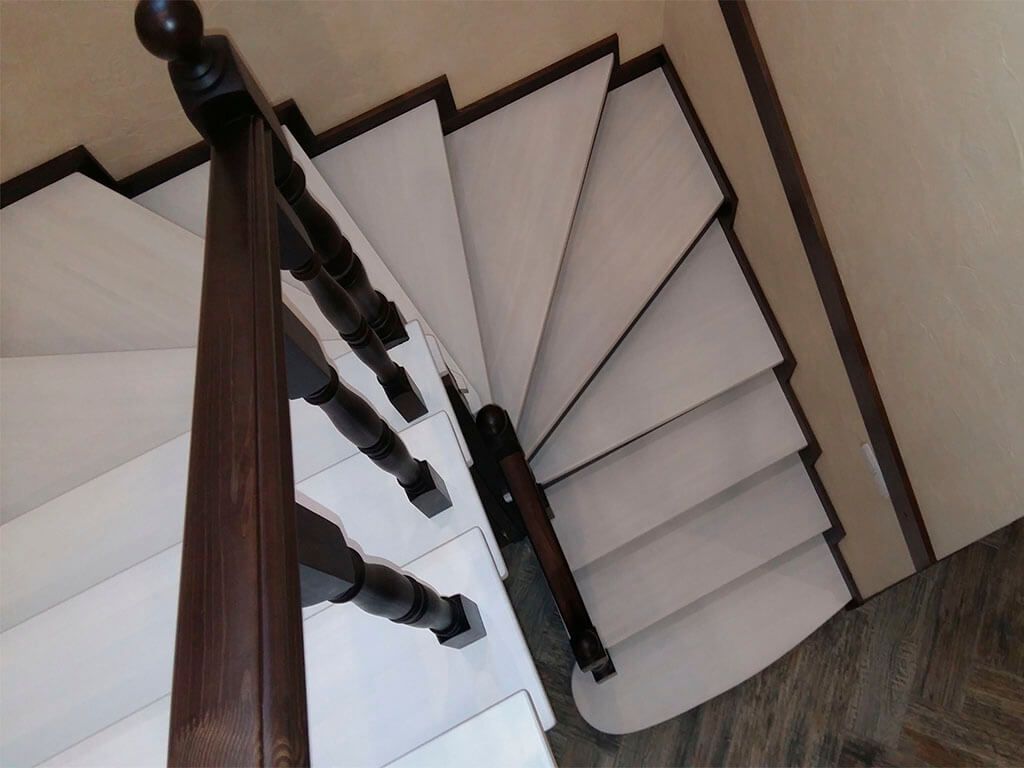

Расположение ступеней забежного типа

Необычная форма изделий позволяет улучшить декоративную отделку помещения, придать ей необычный вид.

С другой стороны, подобные строения являются довольно неудобными в практическом применении и риск получения травм существенно выше, чем при эксплуатации сооружений с площадками.

Существует несколько форм лестниц с разворотными добавлениями, которые используются только на поворотных зонах, либо нужны для всей конструкции, если речь идет о винтовом формате.

В любом случае, размер всех ступеней делают всегда одинаковым, в ином случае строение становится травмоопасным.

Видеообзор забежного сооружения отображен в следующем видео:

Способы расчета

Рассчитать заворотный участок возможно несколькими способами.

Датский вариант основан на составлении горизонтального проецирования будущего строения, сквозь которое проводят осевую линию, разделенную на расстояния, соответствующие ширине проступи. Потом обозначают точки начала и окончания поворотной зоны.

Через марши проводят центральные прямые, а от первой до второй точек разворота чертят перпендикулярные линии с шагом, равным минимальной ширине забежного элемента.

Начертание схемы

Чтобы получить наименьшее число, нужно провести прямые от внутренней несущей части до тетивы, а перпендикулярно выводится линия сквозь середину пролета. Наименьший показатель является обозначением само узкой части ступеней.

Методы развертки или подъема линий потребуют точной горизонтальной и вертикальной кривизны разворотного сооружения. Необходимо четко обозначить границы ступеней и разложить их на вертикальной схеме.

Методика пропорций

Отдельно выделяют способ расчета пропорциями, основанный на том, что пространство на поворотной зоне должно быть равномерно распределено.

Так как данные модели отличаются различными параметрами ширины по длине, потребуется выбрать в качестве ориентира центральную линию, а ширина проступи формируется по соотношению с текущими нормативами.

Для расчетной схемы берется горизонтальная проекция будущей постройки, сквозь маршевый изгиб которой проводят прямую. По верху и низу отрезка размечаются границы последней прямой ступени, а потом ставится отметка начала поворота.

Основываясь на величине центральной линии определяют подходящую величину проступи, которую прямой линией соединяют с опорной точкой.

Этот метод помогает выделить границы каждой ступени, которые должны получаться массивнее основных элементов.

Как изготовить лестницу с поворотом

Сделать конструкцию с поворотом без площадки можно собственными силами, но важно определиться с формой будущего подъемника. В зависимости от того, какой типаж был выбран, важно составить грамотный чертеж, который будет учитывать все нюансы помещения, требования безопасности, пожелания домовладельца.

Составление проекта

При составлении чертежа общий вид предстоящей конструкции изображается в той проекции, которая нужна для проведения расчетов выбранным методом.

Для начертания понадобится измерить длину, ширину и высоту пространства, отведенного под строительные работы.

В соответствии с полученными от измерений данными чертят схематичное изображение, проводят ось, высчитывают размеры поворотного участка, ступеней для него.

Далее размечают основные параметры, соответствующие стандартам строительства лестниц: угол наклона не более 45 градусов, ширина прохода от 80 см. Расстояние от поверхности ступеней до перекрытия следующего этажа вычисляется на основании роста самого высокого члена семьи с прибавлением 10 см.

Забежная постройка не должна включать более 16 ступеней, так как площадок для передышки не предусмотрено.

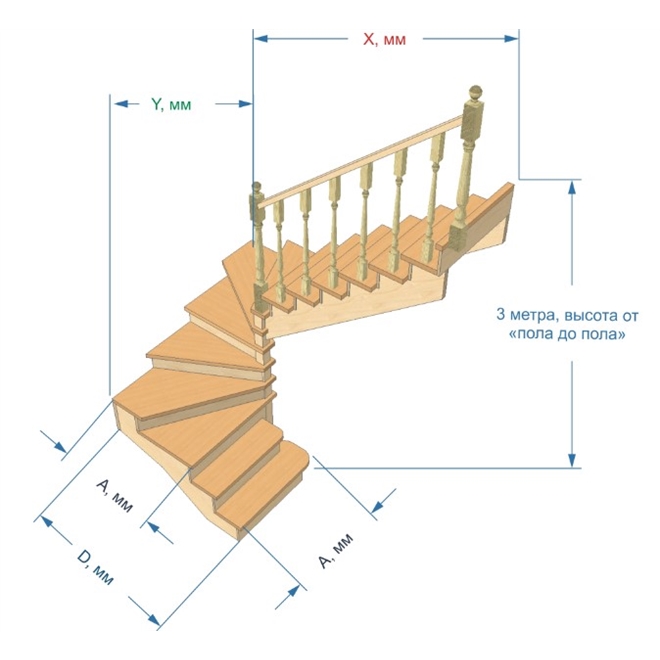

Пример чертежа забежной лестницы

Высота подступенков должна быть единой на протяжении всей лестницы, также, как глубина проступи на прямых изделиях. Разворотные модели обладают самой узкой частью от 10 см, по центру нужно от 20 см, а самый широкий участок не превышает 40 см.

Лестничное сооружение обязательно снабжается ограждением. Перила всегда состоят из опорных тумб или столбиков, балясин или секционных вставок и поручней, за которые берутся руками.

Когда в доме есть дети, то балясины располагают на расстоянии до 15 см друг от друга, а также по середине монтируют дополнительный поручень, за который будет держаться ребенок во время подъема или спуска.

Можно начертить все от руки или воспользоваться специальными программами, но второй вариант затратит больше времени на поиск качественных установочных файлов, также высок риск заражения компьютера вирусами. Еще один вариант – это скачивание готового проекта из интернета и выполнение работ в соответствии с чьим-то чертежом. В принципе, если замеры, идеи постройки, оформления совпадают, то это отличный выход.

Формирование элементов и сборка заготовок

Далее приступают к закупке материалов, подготовке инструментов и рабочего места. Обязательно понадобятся средства крепежа, стремянка, молоток, шуруповерт, рулетка.

Дальнейшие действия напрямую зависят от того, какую именно конструкцию нужно построить.

Если выбрана П-образная лестница с площадкой или без таковой, то сперва собирают металлический каркас, а под монолитную заливку собирают опалубку, вяжут и укладывают арматуру.

Проще, удобнее, сподручнее новичкам происходит сборка сооружения без платформы из древесины. При небольшом строительном бюджете выбирают ясень, но наиболее прочным, крепким, долговечным является дуб.

Строительный материал должен быть качественным, не допускается наличие трещин, сучков, сколов.

Деревянные доски размечают в соответствии с предварительно составленной схемой и распиливают лобзиком или стационарной циркулярной пилой.

Заготовленные части забежной деревянной лестницы тщательно шлифуют, чтобы получить идеально гладкую поверхность. Не должно остаться никаких зазубрин, даже на боковых срезах.

После этого дерево обязательно покрывают антисептиком, специальным лаком или морилкой. Покрытие выполняется в два слоя с полным просыханием каждого.

Теперь, когда дерево подготовлено к работе, необходимо собрать основной каркас: установить тетиву или косоур. На данном этапе огромное значение имеет точность разметки, ее абсолютное соблюдение, поэтому не следует спешить.

Особое внимание необходимо уделить поворотной части: все должно быть полностью готово к креплению ступеней таким образом, чтобы размеры проступей и подступенков полностью соответствовали расчетным параметрам и фактическому каркасному расположению.

Укладку ступеней выполняют по направлению снизу-вверх, по мере укладки располагая изделия внутри специальных пазов, либо прочно стягивая с основанием-косоуром.

Опытные мастера рекомендуют заготовленные пазы перед заполнением поворотными ступенями закладывать строительный клей, чтобы получить максимально крепкое сцепление элементов.

Далее по усмотрению владельца дома устанавливают подступенки, монтируют ограждения.

Когда конструкция на тетиве, перила ставят, утапливая опорные части внутрь тетивы или поверх нее. Если стоят косоуры, то опоры крепят на ступени.

Когда основные тумбы и опорные столпы прочно зафиксированы, производят монтаж вставок: секций или балясин. В завершении работ ставится поручень.

Собранная конструкция очищается от строительного мусора, грязи и пыли, а потом оставляется просыхать на некоторое время.

Лестница с забежными проступями с поворотом на 180 или 90 градусов – это отличный выход только при остром недостатке пространства, в ином случае, это непродуманное неудобство. Важно помнить не только о преимуществах подобного варианта, но также об основных недостатках. В любом случае, ответственность за принятое решение остается за хозяином жилья.

Подробнее процесс сборки забежной лесенки показан в нижеследующем видео:

Проголосовали более 364 раз, средняя оценка 5

советов по реконструкции дома: преобразование лестницы в 180 градусов | Stair Nation

В каждом многоэтажном доме должна быть лестница. Наиболее решающими факторами, определяющими тип лестницы, являются дизайн дома, бюджет и доступное пространство.

Проще всего построить прямую лестницу, которая ведет прямо с одного этажа на другой. Однако, несмотря на то, что ее сложнее построить, самой безопасной и компактной является лестница на 180 градусов.

Также известная как винтовая лестница, 180-градусная лестница делает поворот на 180 градусов к следующему уровню из-за добавления площадки в какой-то момент. Это один из лучших типов лестничных конструкций для входа, и в сочетании с площадкой посередине он является наиболее эффективным с точки зрения пространства.

Чтобы сделать 180-градусную лестницу более привлекательной, в любой ее точке можно добавить винтовую лестницу; сверху, посередине или снизу. Эти лестничные площадки создают пространство вокруг своих внутренних поворотов и могут использоваться для установки лифта или оставляться как двойная высота для более просторного ощущения дома.

Забежные лестницы придают дому величественный вид, экономят место и по ним намного легче подниматься. У них есть дополнительная функция безопасности, которая помогает избежать падения. №

Площадка на лестнице этого типа создает другие возможности дизайна, такие как включение окна, витрины или места для сидения.

Вдохновение для 180-градусных лестниц

Дизайнеры интерьера или архитекторы могут предложить несколько замечательных идей домовладельцам, которые строят или улучшают свой дом. Хорошо спроектированная лестница на 180 градусов является привлекательной чертой любого дома.

1. Деревянная лестница

Деревянные лестницы могут быть построены традиционным способом, с величественными квадратными или изогнутыми стойками внизу лестницы. Для еще большей привлекательности их можно покрыть ковром.

Современные конструкции деревянных лестниц могут включать деревянные ступени с коваными шпинделями и балюстрадами цвета металла по выбору домовладельца.

1. Металлические лестницы

Минималистичные или современные дома обычно выбирают лестницы с металлическими планками забежной конструкции. У них часто нет подступенков, но есть открытые пространства. Лестницы могут быть изготовлены из металла для более индустриального вида, но на них хорошо смотрятся и твердые породы дерева.

Эти лестницы придают дому ощущение беззаботности и простора.

Привлекательные балюстрады, подступенки и перила

Правильный выбор балюстрад и перил важен для идеальной отделки 180-градусной лестницы. Помимо эстетического эффекта они также должны быть функциональными.

Во многих современных домах лестница иногда строится без видимых косоуров, перил или балюстрад, что придает ей парящий вид. Умело дизайнеры создают металлические балки или стрингеры в качестве опорного материала с двойной целью поручней. Подступенки также могут быть творчески созданы с использованием материалов, которые придают дому современный вид. Там, где используются шпиндели и перила, доступен огромный выбор стальных конструкций и цветов. Сталь предпочтительнее не только в стержнях, но и в тросах. Стекло может выглядеть очень эффектно и в современном доме, и прекрасно сочетается с металлом.

Вариантов сочетания шпинделей и балюстрад для более традиционных лестниц, безусловно, гораздо больше. Здесь домовладелец может выбирать между сталью, кованым железом и деревом (популярный выбор).

Конструкции можно располагать вертикально или горизонтально, сочетая шпиндели с балюстрадой в привлекательной отделке.

Строительные нормы и правила для лестниц

Безопасность имеет первостепенное значение при строительстве лестниц, и хотя существуют национальные строительные нормы и правила, они не приняты всеми местными властями. Любой, кто планирует построить или реконструировать свою лестницу, должен свериться с местными нормами и правилами своего района и получить разрешение. В этом могут помочь строители или архитекторы, которые обычно знают строительные нормы и правила.

Поскольку известно, что более крутые лестницы вызывают больше несчастных случаев, наиболее распространенными и практическими стандартами для строительства прямых лестниц являются 7–11 дюймов. Это означает, что подступенки должны быть не более 7 дюймов, а глубина протектора не менее 11 дюймов. Некоторые коды имеют глубину ступени от 9 до 10 дюймов в точке на расстоянии от 12 до 14 дюймов от узкой стороны для поворотных и винтовых лестниц.

Не все строительные нормы одинаковы, поэтому перед покупкой аксессуаров для лестниц всегда рекомендуется проконсультироваться с местными строительными органами.

Final Word

180-градусная лестница — идеальный выбор для домовладельца, который сталкивается с меньшим пространством для лестницы, но также хочет добавить привлекательности дому. Подниматься по ней определенно легче и интереснее, чем по прямой лестнице, к тому же она имеет дополнительный фактор безопасности, предотвращающий любые падения.
