Чертеж лестницы с забежными ступенями

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе проектирования и расчета лестниц.

Схема с названиями элементов забежной лестницы

Вернуться к оглавлению

Содержание материала

• 1 Типы конструкций и их особенности
• 2 Основные требования к забежным лестницам
• 3 Достоинства забежных конструкций
• 4 Технические данные для чертежей
• 5 Предварительный расчет данных
• 6 Чертежи и методы расчета забежных ступеней
  • 6.1 Проектные программы
  • 6.2 Готовые решения
  • 6.3 Онлайн-калькуляторы
  • 6.4 Метод пропорций
• 7 Материал и особенности монтажа

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Вернуться к оглавлению

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Вернуться к оглавлению

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
2. Эстетика. Лестничный пролет с поворотами добавляет особый шарм в интерьер дома.
3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.

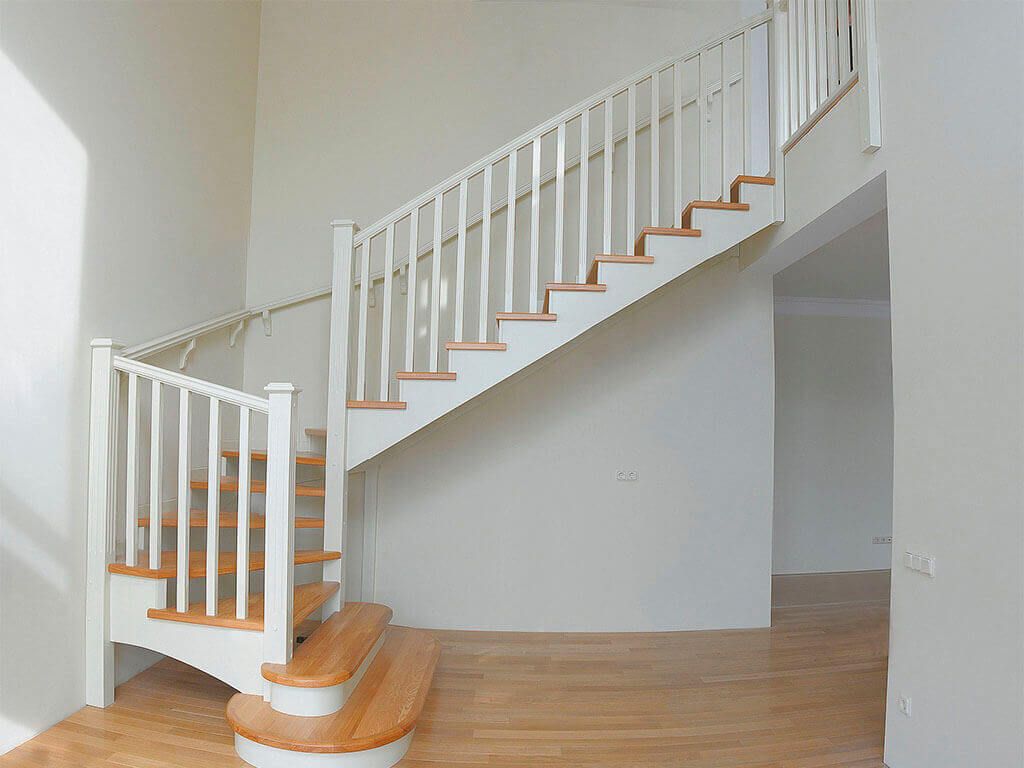

Классический внешний вид забежной лестницы

Вернуться к оглавлению

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

1. Определяют местоположение конструкции.
2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
4. Выбирают тип конструкции и стройматериала для нее.
5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

Схема и чертеж забежной лестницы

Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Вернуться к оглавлению

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

• Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм.
  Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка;
• Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
• Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Вернуться к оглавлению

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Готовые решения

Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

Чертеж забежной лестницы

Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

Придется либо адаптировать конструкцию под интерьер дома, либо искать другой подходящий вариант.

Онлайн-калькуляторы

Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома.

Интерфейс онлайн калькулятора для расчета забежной лестницы

В противном случае полученная конструкция может закрыть окно или дверной проем.

Метод пропорций

Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.

   Элементы забежной лестницы

4. От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
5. От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.

Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа.

В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

Пример металлического каркаса для забежной лестницы

Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

Вернуться к оглавлению

Материал и особенности монтажа

Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер.

Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

Пример дизайна и оформления забежной лестницы из дерева

Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

1. Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
2. Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
3. Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
4. Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.

Качество монтажа зависит напрямую от подготовленного чертежа и сделанных на его основании заготовок. Сложность сборки зависит от того насколько точно проработана деталировка с размерами, и выполнен распил материала. Забежная лестница, сделанная своими руками, по собственному эскизу – особый предмет гордости хозяина. Но следует объективно оценивать свои силы. И если нет практики работы с чертежами, этот этап следует доверить профессионалам.

Забежная лестница – как сделать, из какого материала, технология строительства

Лестница на другой этаж в доме является необходимостью, но конструкция может занимать немало места. Чтобы сооружение не было слишком крутым, нужно сгладить подъем за счет заворотных ступеней в начале подъема. Главное, разобраться, как правильно сделать лестницу с поворотом на второй этаж.

Лестница

Виды лестниц

Существует несколько вариантов того, как сконструировать построение с забежным поворотным участком.

Винтовые строения лучшим образом отвечают подобным характеристикам. Компактный формат сильно экономит место внутри помещения. Общая ширина конструкции не превышает 3 метра.

Забежная конструкция имеет несколько разновидностей, в зависимости от того, какой угол поворота между маршами, количества разворотных площадок.

Очень распространенным вариантом является конструкция в форме буквы Г. В этом случае один пролет направлен прямо, а другой точно в бок, под углом 90 градусов. Иногда делают только платформу для отдыха, а иногда заменяют ее ступеньками. Еще одним вариантом может стать наличие обоих типов постройки.

Комбинированный вид

Такое построение комфортно в эксплуатации, подходит практически ко всем типам помещений, проста в строительстве. Дополнительно появляется возможность использовать пространство между пролетами и полом для хранения вещей или организации полноценного помещения. Например, под лесенкой часто делают туалет.

Вариант использования пространства

Формат С предполагает использование не двух, а трех маршевых участков, а итоговое сооружение содержит качества одновременно прямых и винтовых построек. Получается удобное, компактное воздвижение, придающее комнате необычный декор. Повороты получаются очень плавными, передвигающийся человек практически не замечает их. Можно сделать крупную или компактную версию, что делает данный подвид универсальным для домов любого размера.

Сходство с буквой П достигается за счет того, что заворот на следующий этаж предполагает расположение маршей параллельно относительно друг к другу. Поворотный угол достигает 180 градусов, существенно уменьшая количество занятого пространства. Общий вид представляет собой два пролета с прямыми ступенями, соединенные площадкой или забежными элементами.

Строение имеет приятные аккуратные очертания, отличается повышенной безопасностью и удобством установки внутри различных комнат.

П-образная лесенка

Форма будущего сооружения зависит от разных факторов, среди которых размеры соединяемых этажей, дизайнерское решение, личные предпочтения домовладельцев и установленные стандарты безопасности.

Как рассчитать величину забежной конструкции

Чтобы правильно высчитать параметры конструкции с поворотными частями, необходимо составить правильные чертежи лестницы на второй этаж с поворотами, наглядно отображающие положение сооружения.

Сначала проводят прямую от потолка до пола, потом снизу указывают желаемые параметры и соединяют верхней линией. Следующим шагом высчитывают угол наклона лесенки. Основываясь на полученных цифрах, смотрят на уже известные по масштабу значения катетов, а продолжительность конструкции считают по теореме Пифагора.

Пример расчетов

Найденные значения габаритов ступенек отмечают на схеме там, где будет находиться поворотный участок. Как правило, это середина или незначительное смещение вниз. Данное расстояние числится отдельно, а уже от его внешнего края, прикрепленного к стене, проводят линию следующего марша, разделяющую постройку на два пролета.

Вычисление угла подъема и ширины прохода

От величины угла наклона зависит то, насколько удобно, безопасно будет использование лестницы.

Для пандусов выбирают наименьшее значение, находящееся в пределах 30 градусов, что дает довольно низкое уклонение сооружения.

Пандус в доме

Внутри жилых помещений устанавливают конструкции с отклонением до 45, так как это максимальный показатель, не мешающий комфортному перемещению без риска потерять равновесие.

Стандартный наклон

При дальнейшем увеличении подъемного угла спуск по построению может осуществляться только спиной вперед, чтобы не упасть.

Схема градации угла наклона

Вычислить оптимальный уклон можно, основываясь на параметрах лестничных деталей, которые располагают под спокойное передвижение.

Сперва находят расстояние между полом нижнего уровня и перекрытием следующего, когда ступенька является частью другого яруса, считают до пола второго уровня дома.

Перекрытия отображают в виде схемы двумя параллельными линиями.

Внизу размечают расстояние, равное пространству между стеной и первой ступенькой будущего строения.

От верхней точки, где будет окончание подъема, вниз проводят перпендикуляр, который станет катетом начерченного треугольника с прямым углом.

Искомое значение вычисляют по теореме о сумме углов треугольника, согласно которой, результат сложения градусов всех углов равен 180.

Сколько простых и забежных ступеней нужно

Число ступенек разного типа напрямую соотносится с длиной постройки.

При строительстве лестницы с поворотом с площадкой под передышку допускается установка до 18 ступеней на оба пролета. Если же делают заворотные ступени, максимальное количество составит 12 единиц.

Количество ступенек

Рекомендуется распределять проступи так, чтобы оба марша содержали их одинаковое количество.

Забежные детали высчитываются сложнее.

Сперва нужно начертить форму, например, двухмаршевую с разворотом в 180. Далее непосредственно на участке поворота образуется небольшой круг, у которого нужно провести радиус точно вверх так, чтобы линия была параллельна лестничным пролетам. Таким образом находят центр изгиба.

Схема лестница на 180 градусов

Сквозь радиусную линию проводят перпендикулярную прямую сквозь маршевые зоны.

При этом, чем больше получится забежных деталей, тем комфортнее станет подъем.

Потом сквозь проходную зону проводят точно посередине линию, пересечение которой с продолжением радиуса изгиба дает очертания большего круга. Нижняя часть такой окружности покажет точное начало поворотного места.

Пример чертежа

Все, что располагается ниже, будет собрано из прямых ступенек.

После этого справа и слева от оси отмечают равные промежутки в количестве, соотносящимся с числом равномерно распределенных проступей. Сквозь одинаковые цифры проводят пунктирные линии от одного угла к противоположному.

В итоге, получаются конкретные данные о том, сколько займет самое узкое место, находящееся ближе к центру, и широкое, прилегающее к стенам.

Если речь идет о воздвижении в 90 градусов, то сперва также проводят начертание основной конструкции, находят малый радиус. Проводимая линия проходит либо между двумя ступеньками, либо сквозь середину центральной поворотной проступи.

На заворотном пространстве размечают участки, равные по ширине прямым элементам сооружения и наносят предполагаемое количество зауженных ступеней.

Отсчет заворотных частей начинают от последней обычной поверхности, присваивают каждой единице цифру. Через следующую простую ступеньку проводят прямую до точки пересечения с осевой линией.

Проект под сооружение 90 градусов

От центральной точки выводят произвольно прямую, размечают различные отрезки: первый из них составляет две одинаковые части, например, 20 см, второй – 3 части (30см), третий – четыре (40см). Начертание проводят до тех пор, пока не будет достигнуто 40 см, но не больше, так как это максимально допустимая ширина поверхности опоры.

Остается провести сквозные черты от ступеней до отрезка, выведенного через радиус по большому кругу, что даст конкретные данные о размере зауженной части.

Вариант расположения забежной проступи

Когда основные расчеты окончены, выполняют вертикальную проекцию сооружения, где отмечают размер заступа за край, который не должен свешиваться больше, чем на 5 см, чтобы об него не спотыкались. Также обозначают размер подступенков, находящихся между проступями.

Эти параметры помогут точно узнать, сколько строительного материала для строительства и финишной отделки понадобится, какой взять запас.

Как сделать своими руками

Поворотная внутренняя лестница своими руками из дерева начинается с составления подробного проекта.

Основываясь на чертежах, закупают материалы, заготавливают инструменты. Наиболее популярными породами являются ясень, бук. Дубовые постройки являются наиболее прочными, надежными, долговечными, но стоят на порядок дороже.

На боковых досках размечают, выпиливают косоуры или тетиву. Во втором случае дополнительно внутреннюю поверхность местами стесывают, чтобы были пазы под ступеньки.

Выпиливание заготовок

Проступи также намечают, вырезают, тщательно шлифуя все срезы, чтобы нигде не торчали кусочки дерева. После этого древесину тщательно обрабатывают со всех сторон специальными пропитками или лаками.

Обработка древесины

Дальше устанавливают направляющие, прочно закрепляют их положение, вкладывают проступи по направлению движения сверху вниз, так что понадобится стремянка. Рекомендуется внутрь пазов предварительно закладывать строительный клей, а дополнительно фиксировать саморезами.

Сборка конструкции

На косоурах опоры крепят сверху посредством саморезов.

Процесс строительства древесной разновидности подробно показан в следующем видео:

Остается установить ограждения, состоящие из опорных тумб, промежуточных столбов под секции или балясин и поручней.

Монолитные лестницы из бетона несколько сложнее в исполнении, затрачивают намного больше времени, но на выходе получается максимальный результат: удобные, безопасные пролеты, которые прослужат не один десяток лет.

Бетонная лестница

Бетонные конструкции не требуют особого ухода, но необходимо делать косметическую облицовку, чтобы предотвратить разрушения довольно пористого сырья.

Первым делом собирают опалубку под заливку строительного раствора, которая будет формировать все строение. Нижняя поверхность представляет собой плотный лист фанеры, а боковые и передние плоскости закрываются деревянными досками.

Армированная опалубка

Вторым этапом станет укрепление, повышение стойкости к давлению посредством армирования. Понадобятся арматурные пруты, сварочный аппарат.

Прутья накладывают друг на друга в два-три слоя, формируя сетчатый узор, после чего намертво приваривают друг к другу. На поворотных участках арматуру сгибают нужным образом.

Сварка арматуры

Первыми соединяют отдельные три зоны: два прямых марша и заворот, а потом их сваривают между собой.

Бетонную смесь разводят порционно в очищенной таре чистой водой, со специальными добавками, по соответствию с инструкцией производителя. Можно добавить песок, мраморную или гранитную крошку, что придаст воздвижению высокие характеристики природных камней.

Мраморная постройка

Заливку осуществляют постепенно, каждая следующая проступь заливается, трамбуется на пару сантиметров, дополняется до края доски.

Залитую форму оставляют на неделю, но лучше на две, чтобы раствор как следует схватился. Теперь убирают перед и бока древесной формы, а фанерный лист оставляют еще на пару недель, давая смеси максимально просохнуть.

Нельзя пытаться искусственно ускорить процесс высыхания проветриванием или отоплением, так как поверхность быстро покроется трещинами, но нужно регулярно увлажнять сооружение первые 10-14 дней.

Металлическая система подъема с забежными ступенями потребует предварительной сборки скелета, на который будут укладываться ступеньки.

Декоративная отделка готовой лестницы производится в соответствии с предпочтениями хозяев дома, дизайнерским оформлением, назначением используемых средств.

Деревянная прямая система подъема с забежными ступенями пропитывается специальными составами, либо покрывается лаком. Не следует брать глянцевые жидкости, так как блеск скоро сотрется и общий вид будет странным. Матовые вариации выступают более продуманным решением. Морилку используют редко, сперва проверяя на отпиленных частях, которые собираются выбросить. Это связано с тем, что морилка сильно изменяет цвет дерева, что подходит не всем.

Эффект от морилки

Если строение будут красить, то вниз все равно наносят слой лака или пропитки, чтобы защитить структуру древесины от воздействий влаги.

Покрытие лаком

Металлические модели обрабатывают особой продукцией, защищающей поверхность от коррозии, но никак не предотвращает вероятность внешних повреждений. Если целостность металла повредится царапиной, то вскоре появится ржавчина.

Построенный из бетона подвид практически универсален в плане того, чем можно выполнить отделку. После нанесения грунтовки, лестницу красят эмалевой краской, создавая насыщенный облик строения.

Или комбинируют облицовку с деревянными проступями, что выглядит довольно интересно.

Можно прогрунтовать лесенку, а потом застелить ковролином, уложить нескользящие коврики.

Вариантов оформления много, выбор должен быть тщательно продуман, чтобы не пришлось переделывать имеющийся результат.

Примеры готовых работ

Схемы лестничных пролетов составляют самостоятельно от руки или ищут специальные программы. Но вполне возможно найти в интернете готовые проекты, которые подойдут к конкретному случаю. Тогда не нужно делать сложных вычислений – все уже готово, только начинайте строить.

Конструкция является оптимальным решением тогда, когда внутри дома мало места, либо подъем получится слишком крутым. С другой стороны, получившаяся лестница более травмоопасная, по сравнению с обычной, менее удобна в эксплуатации. Поэтому, прежде, чем принять окончательное решение, следует взвесить все за и против такой идеи.

Лестница на второй этаж своими руками из любого дерева с поворотом – наиболее популярный тип конструкции.

А ниже можно ознакомиться или вдохновиться примерами готовых сооружений.

Ступени снизуКаркасное строениеПлавный спуск и закругленные ступени внизуКонструкция на узких косоурахСочетание контрастных цветов

Пошаговый алгоритм заливки монолита рассмотрен в нижеследующем видео:

Проголосовали более 364 раз, средняя оценка 4.2

что такое, виды, основные нормы безопасности, преимущества…

Забежная лестница — вид комбинированной лестницы (как прямых, так и криволинейных участков) с без площадок , поэтому повороты лестницы можно добавить ступени , тем самым укорачивая лестницу.

Какие бывают винтовые лестницы?

Забежные лестницы могут сильно отличаться друг от друга, но есть два основных типа:

1. Полуповоротные лестницы: у них поворот на 180º.
2. Лестницы на четверть оборота: имеют поворот на 90º.

В этих поворотах дополнительные ступени располагаются там, где другие типы лестниц имеют площадку.

Каковы преимущества и недостатки винтовой лестницы?

Основным преимуществом винтовой лестницы является экономия места . Это связано с тем, что пространства с поворотом также требуют меньшей длины, чтобы покрыть одинаковое расстояние при подъеме и спуске. это тоже Очень универсальная лестница с практической и эстетической точек зрения.

Основным недостатком является сложность расчета его структуры. Как и любая другая лестница, забежные должны соответствовать параметрам, установленным Строительными техническими нормами (TBC). Используя их, можно сделать лестницу ограниченной по размеру (т. е. ею будет пользоваться ограниченное количество людей и она будет располагаться преимущественно в частном пространстве) или в общественной сфере . В любом случае, чтобы лестница считалась безопасной , она должна соответствовать ряду технических мер , связанных с уклоном, углами, высотами, ступенями и т. д.

Другие возможные недостатки аналогичны винтовая лестница:

• Если самая узкая сторона наклонных ступеней слишком мала для движения, лестница будет работать только в одном направлении , потому что два человека, идущие в противоположных направлениях, не смогут использовать ее в в то же время. В таком случае это не может быть лестница с интенсивным движением.
• В зависимости от формы лестницы и угла поворота лестница может быть неудобной для тех, кто выше .

Одним из преимуществ этой лестницы является ее эстетический потенциал . В случае забежной лестницы , показанной , можно изменить форму ступеней, а также материалы несущей конструкции и перил для создания творческих композиций . С другой стороны, забежная лестница с облицовкой , благодаря сочетанию прямых и изогнутых форм и изгибу нижнего покрытия, предлагает плавные, динамичные формы , которые обладают великолепной визуальной привлекательностью и могут по-разному комбинироваться как в минималистском , так и в более классическом окружении.

Каким основным стандартам безопасности должна соответствовать винтовая лестница?

Как и все правила техники безопасности, эти стандарты различаются в зависимости от страны , времени и характера каждого проекта (общедоступное, частное, массовое использование и т. д.). Однако общие правила изготовления забежных лестниц учитывают следующие аспекты:

• Ширина секций.
• Максимальная и минимальная ширина посадочного места на криволинейных участках.
• Минимальный размер лестничного проема.
• Необходимое расстояние в зависимости от размера лестницы.
• Уклон.
• Связь проступи и подступенка.

Что такое ступени и подступенок на лестнице?

Проступь — это глубина ступени или пространство, доступное для стопы. Подступенок — это высота ступени или расстояние, на которое нужно поднять ногу, чтобы подняться на следующую ступеньку.

При проектировании лестницы общая высота распределяется между подступенками, а расстояние распределяется между проступями. Отношения между ними дадут уклон лестницы.

Требования к забежной лестнице | Объяснил! — Тренажер строительных норм

Забежная лестница — это еще один тип ступеней в лестничной системе, который допускается вместо традиционных ступеней. Когда забежная ступень устанавливается в отдельном жилом доме, она должна соответствовать Международному жилищному кодексу (IRC).

Чтобы понять, соответствует ли ступени забежных ступеней кодексу, нам нужно взглянуть на раздел кода R311.7.5.2.1 в Международном жилищном кодексе (IRC) 2018 года, чтобы узнать, каковы эти требования.

Обратите внимание, что в этом посте мы рассмотрим стандарты кодов, относящиеся к забежным лестницам в жилых помещениях, в соответствии с Международным жилищным кодексом (IRC). Для стандартов коммерческих лестниц необходимо обращаться к Международным строительным нормам (IBC).

Забавный совет:  В чем разница между IBC и IRC? Обязательно ознакомьтесь с этим POST .

Что такое беговая дорожка?

Сначала давайте определим, что такое гусеница Winder. В главе 2 IRC код определяет протектор Winder следующим образом:

Виндер – ступени с непараллельными краями.

Некоторые люди могут также называть забежную ступеньку наклонной ступенькой или лестницей. Этот термин не используется в коде, но, как вы можете видеть, его природа верна, поскольку в определении он упоминается как протектор с непараллельными краями.

Подобно тому, как обычная ступень используется в лестнице с прямым маршем, забежная ступень используется в лестнице, меняющей направление.

В чем преимущество протектора Winder?

Дополнительным преимуществом использования ступеней Winder вместо обычных ступеней является то, что их форма позволяет пользователю постепенно поворачиваться в направлении лестницы при движении вверх или вниз.

Использование забежной ступени также может быть полезным, когда лестница расположена в ограниченном пространстве. Если промежуточная площадка не требуется на лестничном марше, но из-за того, что лестница должна поворачиваться, вместо увеличенной проступи можно использовать забежную ступень, что требует меньшей площади пола при достижении той же высоты.

Учитывая такую ​​уникальную форму, код устанавливает размеры для подъемных ступеней, чтобы их можно было использовать безопасно и эффективно.

Поэтому давайте посмотрим на Раздел R311.7.5.2.1 IRC, чтобы увидеть, каковы эти требования.

Размеры ступеней забежных ступеней

Проступи забежных ступеней должны иметь глубину не менее 10 дюймов, измеренную между вертикальными плоскостями переднего выступа соседних ступеней в местах пересечения с дорожкой. Забежные ступени должны иметь глубину ступени не менее 6 дюймов в любой точке в пределах ширины лестницы в свету. В пределах любого лестничного марша наибольшая глубина проступи забежных ступеней не должна превышать наименьшую проступь забежных ступеней более чем на 3/8 дюйма. Забежные элементы одинаковой формы на пешеходной дорожке должны находиться в пределах того же лестничного марша, что и прямоугольные ступени, и не требуется, чтобы они находились в пределах 3/8 дюйма от глубины прямоугольной ступени.

В этом разделе кода происходит много всего, поэтому давайте рассмотрим его шаг за шагом.

Однако важно понимать, что лестничный марш может состоять как из прямоугольных ступеней, так и из забежных ступеней. Или другой вариант — лестничный пролет может состоять только из забежных ступеней. В данном случае это обычно круговая лестница.

Мы вернемся к этому чуть позже, после того как сначала обсудим лестницу с прямоугольными ступенями и забежными ступенями. Однако важно отметить, что круглые звезды НЕ считаются винтовыми лестницами. У винтовых лестниц есть свой раздел кода, о котором вы можете прочитать подробнее в разделе 9.0003 ЭТА ПОЧТА .

Глубина намотки

Давайте начнем с двух основных критических размеров, которые отмечены в разделе кодов выше.

Минимальная глубина проступи 10 дюймов () требуется на линии прохода, а минимальная глубина проступи 6 дюймов () требуется в любой точке узкой стороны, которая находится в пределах ширины лестницы в свету.

Эти два размера очень важны, поскольку они определяют геометрию протектора.

Поскольку первое измерение измеряется от линии прохода, лучше всего понять, где расположена «линия прохода» вдоль протектора. Этот термин не определен в определениях, но он упоминается в стандартной секции лестницы, указанной в R311.7.4 .

Линия прохода через забежные ступени и площадки должна быть концентрической по отношению к повороту и параллельно направлению движения при входе и выходе из поворота. Линия прохода должна быть расположена на расстоянии 12 дюймов от внутренней стороны поворота. 12-дюймовый размер должен измеряться от самой широкой точки ширины лестницы в свету на пешеходной поверхности.

Как видите, линия прохода должна быть расположена на расстоянии 12 дюймов от внутренней стороны поворота, в самом широком месте ширины лестницы в свету на пешеходной поверхности.

Чтобы лучше это проиллюстрировать, посмотрите на изображение ниже.

Иллюстрация: © Building Code Trainer, 2021

Таким образом, минимальная требуемая ширина лестницы измеряется от точки вдоль проступи, глубина которой составляет не менее 6 дюймов, а проступь должна иметь минимальную требуемую глубину 10 дюймов на линия прохода, расположенная в 12 дюймах от внутренней части поворота.

Еще одна вещь, которую следует отметить в отношении приведенного выше раздела кода, — это допуск , который он дает. Когда пользователь поднимается или спускается по лестничному пролету, поворот каждой забежной ступени должен быть одинаковым на протяжении всего поворота. Если есть какие-либо отклонения, код допускает допуск не более 3/8 дюйма .

Это означает, что наибольшая глубина проступи забежных ступеней не должна отличаться от наименьшей глубины проступи забежных ступеней в пределах лестничного марша более чем на 3/8 дюйма.

Забежные ступени в круговых лестницах

Круглая или изогнутая лестница в основном состоит из забежных ступеней. Лестницы этого типа обычно не имеют прямой части, как в примере, который мы видели выше, а вместо этого изгибаются на протяжении всего марша, что приводит к тому, что ступени имеют непараллельные края.

При этом применяются те же размеры, указанные выше, а также те же стандарты лестниц, что и для обычных лестниц.
