Лестницы винтовые размеры: Виды винтовых лестниц, их базовые размеры и примерный расчет

Содержание

Размеры винтовой лестницы в частном доме: диаметр

Если ваш дом имеет более одного этажа, то такая конструкция, как лестница обязательно будет в нем присутствовать. Размещение этой конструкции в интерьере дома сопряжено с определенными сложностями. Она занимает довольно много места, как на нижнем, так и на верхнем этаже.

Одним из типов маленькой лестницы для небольшого загородного дома, размещающейся в интерьере наиболее компактно, является винтовая. Владельцы дачных домиков, конечно, желали бы и компактную винтовую лестницу сделать как можно меньше. Каким же может быть минимальный диаметр винтовой лестницы – рассмотрим в этой статье.

Какие бывают конструкции винтовых лестниц

Прежде чем измерять размеры винтовых лестниц на второй этаж, познакомимся с конструктивными особенностями этого типа архитектурных элементов для обеспечения вертикальной связи между этажами. Винтовая лестница – это конструкция, в которой марш имеет форму объемной спирали, а ступени – клиновидную форму. Основных видов винтовых лестниц существует всего три:

Шахтного типа. В самом простом виде конструкции шахтного типа представляют собой цилиндрический колодец, в котором ступени опираются широким концом на стены шахты, а узким – на центральную опору. Более сложные конструкции могут не иметь опоры в центре, а внутренние края ступеней поддерживается, к примеру, подвесами. Так, например, устроена лестница Мариинского театра. Конструкции, в которых наружные края ступеней имеют опору на спиралевидную тетиву, которая одновременно служит ограждением, является еще одной разновидностью шахтных лестниц.

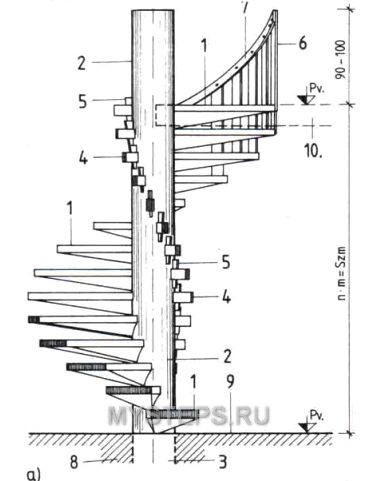

С опорой на центральный столб. Более просты в устройстве конструкции с опорой на столб. Лестницы с центральной опорой не нуждаются в опоре ступеней по наружной стороне. Размеры столба винтовой лестницы зависят от способа крепления ступеней. В разновидности с консольным защемлением опору делают более массивной, и часть ступени вмурована в монолитный столб. Более распространенный вариант – с консольным опиранием. Центральный столб представляет собой стержень, на который нанизаны ступени особой формы. Положение ступеней относительно центра фиксируется при помощи лестничного ограждения. Такой тип является наиболее подходящим для небольшого частного дома – в продаже имеются готовые конструкции на металлическом каркасе. К тому же, такой вариант крепления имеет минимальные размеры винтовой лестницы в плане, потому что опора имеет небольшой диаметр.
Без центральной опоры. Безопорная конструкция представляет собой разновидность больцевой лестницы.

Это три основные разновидности, которые, в свою очередь, имеют подвиды. На фото показаны различные варианты винтовых конструкций.

Выбираем размеры

Размеры винтовой лестницы в частном доме не регламентируются строго ГОСТом или СНиПами. Но, учитывая, что конструкция используется для регулярного спуска и подъема, а в экстренных случаях, которых, конечно, хотелось бы избежать, но учитывать необходимо обязательно – для эвакуации, устройство должно быть удобным и не приводить к травмам.

Размеры лестничных конструкций при проектировании как раз и рассчитываются, исходя из возможной необходимости эвакуации людей в аварийных ситуациях. При проектировании лестниц в общественных зданиях руководствуются положениями СНИП 21-01-97 – нормами пожарной безопасности зданий различного назначения, а изготовление металлических пожарных лестниц регламентирует ГОСТ Р 53254-2009.

Существуют еще нормы на устройство лестничных площадок, изготовление металлических конструкций, и другие документы. Отдельного ГОСТа или СНиПа на винтовые лестницы не существует – при проектировании таких конструкций используют те же рекомендации, как и при расчёте обычных маршевых.

Основным значимым размером является ширина марша. Если вы планируете устройство лестничной конструкции в своем частном доме, то при проектировании следует учитывать ее назначение. Для постоянно эксплуатирующейся конструкции ширина марша не должна быть менее 900 мм. Конструктивные размеры проема в этом случае, должны быть, как минимум, 2000 мм – чтобы вместилась не только сама конструкция, но и ограждение. Между поручнем и вертикальными частями проема следует оставить просвет в 100-150 мм, чтобы пользователь не поранил руку, опираясь на перила.

Если планируете дополнительную лестницу, например, на чердачное помещение, диаметр винтовой лестницы может быть 1400- 1500 мм, а длина ступени – 550-600 мм.

Задумывая винтовую конструкцию, следует помнить, что полезная ширина марша уменьшится примерно на треть от реальной длины ступеней: проступи имеют клиновидную форму и в центральной части сильно нависают друг над другом, поэтому подыматься около центральной опоры неудобно. Делать размер ступени винтовой лестницы значительно больше метра нецелесообразно – при диаметре проема более 3000 мм стоит использовать обычную конструкцию, которая более удобна в эксплуатации.

Расчёт ступеней

После того, как определились с основными габаритами конструкции, переходим к расчёту ступеней. Здесь сохраняется основной принцип, используемый при конструировании – соотношение высоты подъема и ширины проступи должно быть максимально комфортным для подъема.

Высота этажа – расстояние между уровнем чистого пола нижнего этажа и чистым полом верхнего этажа, определяет количество ступеней и их высоту. На эти параметры также влияет угол закручивания. Если конструкция помещается в центре комнаты, то заход и выход с лестницы может располагаться как угодно и при подъеме человек совершает полный круг. Если пространство ограничивается стенами, то возможно, угол в 360° придется изменить на меньший. Что увеличит высоту ступеней.

Еще один параметр, на который стоит обратить внимание – направление движения. Он влияет на расположение площадки и последней (нижней) ступени. Направление движения может быть:

по часовой стрелке;
против часовой стрелки;

В замках винтовые конструкции имели направление подъема по часовой стрелке, потому что большая часть людей – правши, и при таком устройстве нападающие были стеснены в движениях правой руки, держащей меч.

Удобство пользования зависит от правильно спроектированной конструкции – не экономьте полезную площадь в доме за счет своего удобства и безопасности.

Диаметр винтовой лестницы — какие бывают и как выбрать?

При расчете размеров винтовой лестницы первым делом нужно измерить габариты проема в перекрытии (это необходимо для того, чтобы определить длину проступи) и расстояние между соседними этажами (для получения информации о нужном количестве ступеней).

Кроме того, важно заранее продумать угол закручивания конструкции. При прохождении полного круга по лестнице, наверху движение заканчивается в том же месте по горизонтали, где оно начиналось внизу. Если конструкция будет находиться в центре помещения, вход и выход можно сделать в любом месте.

Но если она будет располагаться возле стены или в углу, то нужно обязательно обратить внимание на направление вращения и определить точки входа и выхода. В некоторых случаях придется отказаться от вращения конструкции на 360° и за основу придется взять другой угол.

В домах с мансардой важно учитывать высоту до перекрытия, для того, чтобы конструкции мансарды не создавали проблем при перемещении по лестнице и выходе с нее.

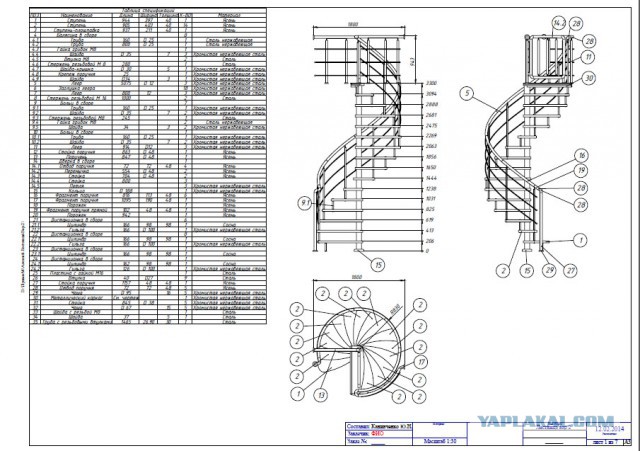

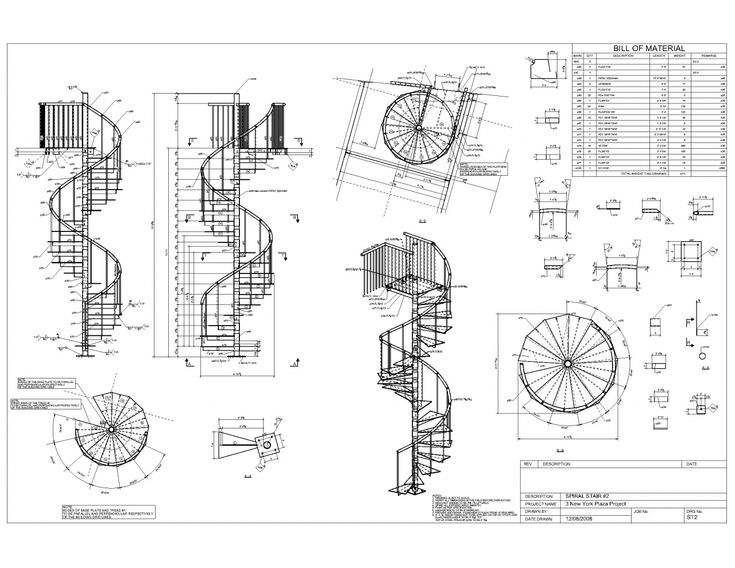

Перед началом строительства конструкции нужно составить проект, где будет указана длина проступи и общее количество ступеней.

Допустим, нужно изготовить винтовую лестницу с поворотом на 360°, диаметром 2 метра и высотой 3 метра.

Расчеты в этом случае выполняются по следующей схеме: для нахождения длины окружности по линии движения применяется формула L = 2πr (r = 2R/3), потому что средняя линия движения по лестнице располагается на расстоянии 2/3 от радиуса лестницы.

В итоге получается, что длина окружности составит L = 4πR/3, то есть, 4×3,14×1000/3, что дает в результате расчетов 4187 мм или 4,19 метров.

При помощи таких вычислений можно получить развертку конструкции, соответствующую обычной одномаршевой лестнице.

Заданная высота от пола до потолка верхнего этажа — 3 метра. Получается, что наиболее оптимально принять высоту ступенек 150 или 200 мм, в этом случае количество подъемов будет 15–20.

Для 15 подъемов понадобится 14 ступенек. Последняя одновременно является лестничной площадкой. Следует заметить, что расчет нужного количества ступенек производится обычным методом подбора.

Нужно просто поделить высоту этажа на некоторое примерное количество подъемов и посмотреть, какие в итоге получатся размеры ступенек и соответствуют ли они нормативу, то есть ширине обычного шага человека. Требования по безопасности можно найти в интернете и использовать при проектировании.

Все ступени винтовой лестницы забежные и оставляются открытыми, то есть без подступенков, поэтому рассчитывать размеры последних не потребуется.

Незначительное увеличение проступей никак не скажется на конструкции и нижняя ступенька всего лишь чуть глубже зайдет под верхнюю.

Ступени обычно нанизываются на стальную трубу с диаметром 5 сантиметров. Для повышения жесткости стойки и фиксации ступеней на нужной высоте между ними вставляются металлические гильзы и шайбы.

На основании проведенных расчетов определяется общий диаметр конструкции.

Ознакомиться с более подробной информацией вы можете, перейдя по ссылке ниже.

Купить винтовую лестницу можно на нашем сайте.

Размеры винтовой лестницы, которые необходимо знать перед строительством

Готовя свою открытую террасу к встречам с друзьями и семьей, вы можете подумать о том, чтобы добавить наружную винтовую лестницу к предстоящему ремонту. Наружные винтовые лестницы добавляют функциональности, а их современный дизайн предлагает домовладельцам компактные решения.

В предыдущем посте мы разобрали компоненты винтовой лестницы, чтобы лучше понять, как она устроена и что необходимо для настройки вашей собственной лестницы. Планируете ли вы установить свою новую винтовую лестницу настила самостоятельно или заручиться помощью профессионального строителя настила, такого как UglyDeck.com, есть два измерения, о которых вы должны помнить, прежде чем приступить к строительству винтовой лестницы.

Высота винтовой лестницы

Где бы вы ни планировали установить лестницу, самым важным измерением, которое вам понадобится, является общая высота, поскольку высота определяет количество ступеней (т. е. ступеней) и влияет на угол поворота лестницы. лестница. В то время как винтовые лестницы могут быть установлены либо отрываясь от настила, либо проходя через отверстие в полу (например, отверстие в колодце), тот же подход можно использовать для измерения высоты. Используя рулетку, измерьте расстояние от первого этажа до верхней части настила террасы, чтобы рассчитать общую высоту.

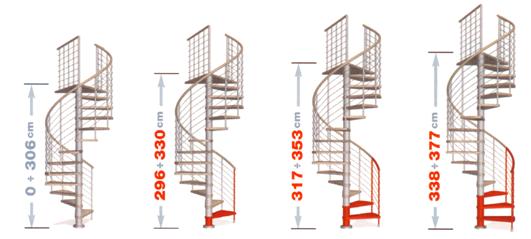

Высота вашего помещения даст вам лучшее представление о том, сколько ступеней потребуется для вашей винтовой лестницы. На UglyDeck.com мы предлагаем несколько стандартных измерений высоты и количества ступеней, соответствующих требованиям строительных норм и правил; тем не менее, мы также можем настроить ваши наружные винтовые лестницы, если эти общие размеры не подходят для вашего наружного пространства и потребностей:

высота 88 дюймов – 95 ¼ дюйма (9 ступеней)
высота 95 ¼ дюйма – высота 104 ½ дюйма ( 10 ступеней)
104 ¾” – 114” высота (11 ступеней)
114 ¼” – 123” высота (12 ступеней)
123 ¾” – 133” высота (13 ступеней)
133 ¼” – 142 ½” высота (14 ступеней)

Диаметр винтовой лестницы настила также определяет размер проступи. Например, чем меньше диаметр лестницы, тем меньше размер ступени.

Подумайте о своем пространстве и используйте измерительную ленту, чтобы получить представление о максимальном диаметре вашей лестницы. Мы предлагаем несколько распространенных диаметров для наших клиентов UglyDeck.com, но мы всегда можем настроить наружную винтовую лестницу в соответствии с вашими потребностями, если эти размеры диаметра не подходят для вашего помещения:

48 дюймов
54 дюйма
60 дюймов
66 дюймов
72 дюйма

помочь вам настроить свой дизайн.

Если вы планируете украсить свою террасу винтовой лестницей, наша профессиональная команда UglyDeck.com всегда готова помочь! Мы можем предложить наш опыт на любом этапе строительства/монтажа, при этом гарантируя, что каждое решение будет соответствовать требованиям безопасности палубы и строительным требованиям. Вы можете получить вдохновение и идеи стиля из нашей фотогалереи наружных винтовых лестниц, которые мы установили для многих довольных домовладельцев.

Для получения дополнительной информации свяжитесь с нами сегодня, и позвольте нам помочь вам создать расслабляющую открытую террасу, которой вы, ваши друзья и ваша семья действительно сможете наслаждаться.

Что такое винтовая лестница. Что такое винтовая лестница? За последние 30 лет нашей обширной истории мы спроектировали и построили многие из этих эстетически отличающихся и исключительно функциональных систем винтовых лестниц. Однако мы обнаружили, что многие люди используют термин «винтовая лестница» почти в общем, точно так же, как термины «салфетка» и «салфетки Kleenex®» часто взаимозаменяемы. Мы хотели бы воспользоваться этой возможностью, чтобы поговорить о винтовых лестницах, их преимуществах и недостатках, а также о том, чем они отличаются от других систем круговых, криволинейных или винтовых лестниц.

Термин «винтовая лестница» широко используется (несколько общий термин) для описания поворотной лестницы радиуса/диаметра, такой как изогнутая лестница, круговая лестница, радиусная лестница или круглая лестница. Подразумевается лестница, которая делает некоторый радиус поворота. Фактическое определение винтовой лестницы следующее:

Винтовая лестница представляет собой круглую систему лестниц, которая использует радиус или диаметр и оборачивается вокруг центральной стойки.

Другие поворотные лестницы можно определить как:

Круговая лестница вращается по окружности комнаты. Обычно поворачивается более чем на 90 градусов
Изогнутая лестница совершает широкий поворот на меньшей площади, чем круглая лестница, и обычно не образует полный круг. Обычно поворачивается на 90 градусов или меньше.
Винтовая лестница по размеру аналогична винтовой лестнице, но не использует центральную опору и обычно имеет поручни с внутренним и внешним радиусом.
Винтовая лестница завершает поворот с углами и делает это с угловыми ступенями без центральной стойки.

Таким образом, основным отличием винтовой лестницы от других типов поворотных лестниц является то, что винтовая лестница симметрично оборачивается вокруг центральной стойки.

Какие преимущества предлагают винтовые лестницы?

Винтовые лестницы идеально подходят для обеспечения личного доступа на небольшой площади. Со стандартным квадратным проемом с отделкой 5 футов-3 дюйма мы можем многое сделать с винтовой лестницей, чтобы с легкостью перемещаться между этажами. Кроме того, винтовые лестницы — отличный предмет для разговора, поскольку они эстетически отличаются от перпендикулярных или традиционных лестниц. Вы не всегда видите винтовые лестницы в дизайне дома, поэтому они, как правило, выделяются при реализации. Самое лучшее в винтовой лестнице то, что она делает «много» в «маленьком» пространстве, при этом выглядя чрезвычайно эстетично с архитектурной точки зрения!

Несмотря на то, что мы большие поклонники винтовых лестниц здесь, в Great Lakes Stair, есть несколько ключевых моментов, которые следует учитывать, если вы планируете внедрить систему винтовых лестниц:

Винтовые лестницы нельзя использовать в качестве главной лестницы в дом или бизнес.
Винтовые лестницы не считаются пожарными выходами, а также ограничивают доступ к тележкам и пожарным шлангам.
Трудно, если вообще возможно, перемещать мебель между этажами по винтовой лестнице.
Винтовая лестница не может использоваться только для входа в спальню.
Иногда винтовые лестницы могут пугать людей, особенно пожилых людей и маленьких детей, а также домашних животных.

При правильной конструкции и использовании винтовые лестницы могут стать красивым и безопасным дополнением к вашему дому или бизнесу, где необходим только личный доступ в помещение.

В большинстве случаев винтовая лестница представляет собой простую и привлекательную альтернативу доступу на уровень пола в вашем доме при минимальном использовании пространства. Но у винтовых лестниц есть несколько минимальных недостатков. Мы считаем, что наша ответственность как старшего производителя лестниц в Соединенных Штатах заключается в том, чтобы информировать вас о любых потенциальных проблемах, с которыми вы можете (или НЕ МОЖЕТЕ) столкнуться при добавлении винтовой лестницы в ваш дом или проект;

Винтовые лестницы, как правило, имеют более высокие подъемы на ступень (в среднем 9 дюймов на подъем). Это может быть проблемой для людей с проблемами при ходьбе или скалолазании.
Винтовая лестница может пугать маленьких, пожилых людей и домашних животных.
По винтовым лестницам довольно сложно переносить предметы (например, корзину для белья) вверх и вниз по лестнице. Мебель очень трудно переносить или маневрировать на винтовой лестнице.
Системы винтовых лестниц нельзя использовать в качестве основного доступа к спальным зонам из-за противопожарных правил.
Винтовые лестницы, по большей части, не могут использоваться в качестве основного входа в любой дом, здание или внешнюю постройку, где живут люди. Перед внедрением винтовой лестницы в свой проект проконсультируйтесь с местным строительным отделом.
Винтовые лестницы нельзя использовать в качестве основной пожарной лестницы в жилых или коммерческих помещениях.

Чем меньше винтовая лестница, тем труднее «идти прямо» вверх или вниз. Например, вам, возможно, придется немного боком подняться или спуститься по винтовой лестнице диаметром 4 фута 0 дюймов в зависимости от вашего роста как человека.
При ходьбе по винтовой лестнице может возникать легкая вибрация или дрожание. Это совершенно нормально.
По винтовой лестнице легче подниматься, чем спускаться.
Может быть трудно «обойти» другого человека на винтовой лестнице. Обычно винтовая лестница представляет собой лестницу для одного пользователя за раз.

Несмотря на то, что ни один из вышеперечисленных (потенциальных) недостатков винтовой лестницы не является монументальным, будет справедливо сообщить людям, что они могут столкнуться ни с одним, некоторыми или всеми вышеперечисленными при определении того, подходит ли винтовая лестница для их.

Как правило, винтовые лестницы изготавливаются полностью из дерева, полностью из металла или из комбинации этих материалов. Кроме того, винтовые лестницы могут включать в себя стекло, декоративное железо или и то, и другое. Посмотрите нашу галерею винтовых лестниц, чтобы увидеть множество примеров винтовых лестниц, которые мы сделали в Great Lakes Stair.

Стоимость винтовой лестницы, как и любой другой лестницы, зависит от общего дизайна и материалов, используемых в конструкции, а также от соображений по установке. Вы можете спроектировать и построить экономичную винтовую лестницу или роскошную модель. В Great Lakes Stair мы будем тесно сотрудничать с вами, обсудим ваши потребности, оценим ваше пространство и предложим решение винтовой лестницы, которое подойдет для вашего дома и вашего бюджета.

Средний диаметр винтовой лестницы составляет 5’-0”. Это преимущественно наиболее широко используемый размер для винтовых лестниц. Диаметр 5 футов на 0 дюймов соответствует большинству единых строительных норм и правил США и соседних стран в отношении соблюдения норм / соответствия. Эта лестница удобно помещается в квадратном или круглом отверстии с отделкой 5–6 дюймов.

Стандартный диаметр винтовой лестницы может начинаться с диаметра 4 фута-0 дюймов (мы даже завершили спиральную лестницу диаметром 3 фута-6 дюймов для кукольного домика), но может быть изготовлен практически любого диаметра до 12 футов. 0”. После 12 футов в диаметре вам лучше поставить круглую лестницу (см. нашу статью о круглых лестницах). Наиболее распространенные размеры винтовых лестниц и их соответствующие готовые проемы, в которые они вписываются, следующие:

Требуемый диаметр лестницы Необходимо чистовое отверстие

4 фута-0 дюймов…………………………4 фута-6 дюймов x 4 фута x 6 дюймов, квадрат или 4 фута 6 дюймов в диаметре
4 90 «-6» ………………………. 5′-0” x 5′-0” квадрат или диаметр 5′-0”
5’-0”…………………………5’-6”x 5’-6” квадрат или 5 диаметр ‘-6”
5′-6”…………………………6’-0” x квадрат 6’-0” или диаметр 6’-0”
6’-0” …… …………………..Квадрат 6 футов-6 дюймов x 6 футов-6 дюймов или диаметр 6 футов-6 дюймов
Или любой промежуточный размер или больше!

Это отличные вопросы, а также большие опасения при покупке винтовой лестницы. Мы все слышали ужасные истории о полностью собранных винтовых лестницах, прибывающих в дом или на работу без возможности установить их внутрь конструкции. Для большинства приложений этот процесс полной сборки винтовых лестниц до прибытия и доставки их полностью сваренными или собранными целиком, является не чем иным, как катастрофической катастрофой.

Мы в компании The Great Lakes Stair делаем вещи не так, как другие производители. Большинство наших винтовых лестниц будут предварительно собраны в нашем цехе, чтобы обеспечить их подгонку и отделку, а затем разобраны на простые секции, пронумерованы и промаркированы для облегчения окончательной установки на стройплощадке. Затем лестница будет тщательно упакована на «салазках», завернута в защитный картон и отправлена прямо с нашего предприятия к вам домой или на объект. Мы можем организовать доставку багажника в любую точку США или соседних стран. Отсюда все, что вам нужно, — это один человек, чтобы перенести легкие секции через дверь размером 2–6 дюймов или больше в комнату или зону, где будет установлена винтовая лестница, а затем снова собрать. Для сборки лестницы требуется 2 человека: один будет удерживать центральную стойку, а другой будет надвигать секции на центральную стойку. Это так просто.

Как правило, большинство винтовых лестниц можно окончательно собрать и установить менее чем за один рабочий день.

Обладая более чем 30-летним опытом производства и установки винтовых лестниц, мы точно знаем, какие вопросы задать по вашему проекту, и поймем ваши потребности как потребителя. Мы сотрудничаем с нашими клиентами, делясь фотографиями, оценивая ваше пространство, понимая ваши требования, а затем воплощая ваши идеи в жизнь. Мы не производим какие-либо базовые продукты или продукты начального уровня, все наши решения для винтовых лестниц варьируются от полузаказных до всех проектов, разработанных по индивидуальному заказу и изготовленных вручную. Помните, что один размер не подходит всем, когда речь идет о винтовых лестницах. Недорогой товарный рынок винтовых лестниц и низкие цены приведут только к проблемам. Мы регулярно заменяем товарные комплекты винтовых лестниц, которые были плохо сконструированы и/или установлены неквалифицированными специалистами.
