Лоток водоотводной бетонный размеры: Бетонные лотки — водоотводные каналы

Бетонные лотки — водоотводные каналы

Инженерное оснащение строительных объектов современными системами поверхностного водоотвода — это необходимость, благодаря которой осуществляется искусственная защита построек и примыкающих территорий от избытка влаги и подтопления. Лотки водоотводные бетонные, как элементы ливневой канализации, являются, пожалуй, наиболее распространенным, недорогим и долговечным материалом для несложного обустройства дренажа участка.

Водоотводные бетонные лотки не стоит путать с кабель-каналами из бетона, у них разное назначение, свойство материала (характеристики бетона) и цена. Однако, допускаются в проектном описании изделия такие обозначения как: бетонные желоба или каналы бетонные.

Где встречаются бетонные лотки?

Популярность дренажных лотков из бетона ощутима, в первую очередь, в крупных мегаполисах, где инженерные коммуникации повсеместны – пешеходные зоны и места парковок, АЗС и территории автомоек, гаражи и транспортные терминалы. А также, конечно, кольцевые развязки автодорог: КАД, МКАД, ЗСД — самые крупные потребители дорогих, но надежных бетонных водоотводов выложенных в многокилометровую линию в виде витиеватой решетчатой змейки из чугуна или стали…

То есть, мы видим, что дренаж участка с заложением бетонного водоотводного канала, возможно, и без значительных глубинных работ на грунте, что не скажешь про сложные подземные коллекторы ливневой канализации. Поэтому, при монтаже бетонных лотков и организации поверхностного (линейного) дренажа совсем необязательно разрушать весь «пирог» дорожного полотна, а вполне достаточно проделать врезку желоба на глубину габаритных размеров лотка с учетом бетонной обоймы.

Какие бывают водоотводные бетонные лотки?

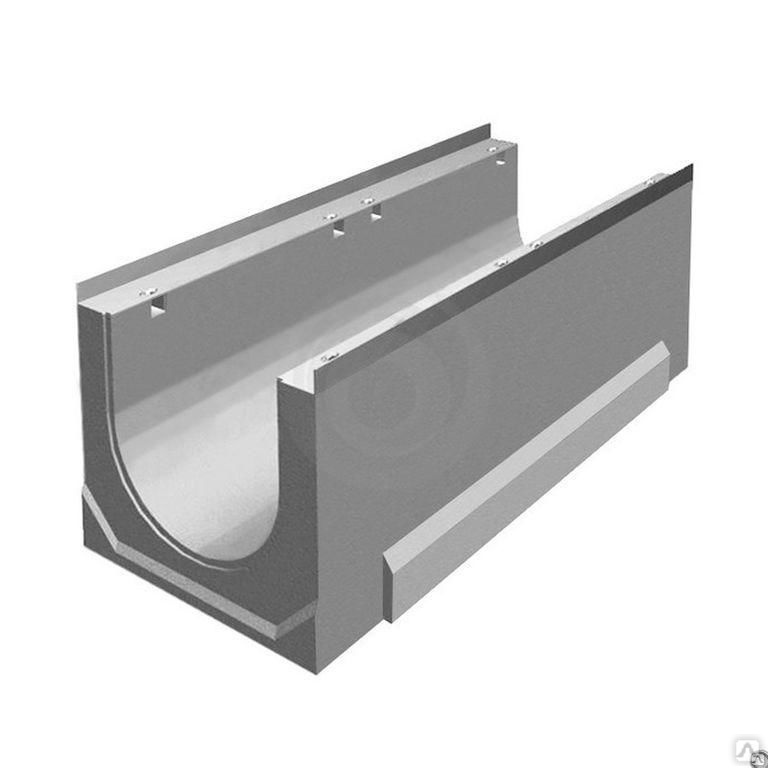

Бетонные лотки для водоотвода изготавливаются длиной 1000 мм, при диапазоне высоты от 60 до 700 мм, с фиксированной шириной гидравлического сечения: DN100, DN110, DN150, DN160, DN200, DN300, DN400, DN500.

Интересный факт!
Только тульские производители, с самого начала своей деятельности и по сегодняшний день, имеют в своем арсенале лотки водоотводные бетонные, размеры сечения которых — 110 и 160 мм, типа BetoMax — на российском рынке аналогов с таким характеристиками нет!

Поэтому, при подготовке и построении поверхностного водоотвода в условиях дефицита времени, нужно учитывать фактор доступности или быстрой замены бетонного лотка, как впрочем, любого инженерного другого оборудования!

Каналы водоотводные бетонные, условно, можно разделить на две группы, отличающиеся друг от друга методом производства, назначением и стоимостью:

• Первая группа — каналы общего назначения, предназначенные для использования в местах с допустимыми нагрузками на лоток 250 кН, по системе Европейского Стандарта EN1433 – класс нагрузки C250 (25 тонн на один метр квадратный). При комплектовании таких дренажных лотков водоприемными решетками класса нагрузки A15 и B125, например, пластиковыми или стальными, допустимые нагрузки в местах установки лотков будут соответствовать допустимой нагрузке, воспринимаемой решеткой, 15кН или 125кН соответственно.

Другими словами, класс нагрузки бетонного лотка определяется классом установленной на него водоприемной решетки!

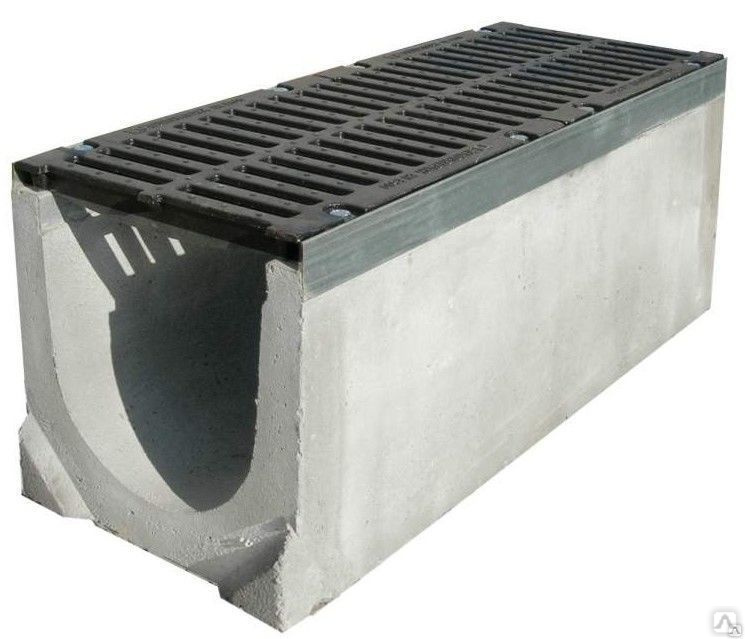

• Вторая группа — лотки серии MAXI, SUPER и BGU-Z изготовленные методом вибропрессования из армированного бетона марки B55 и фибробетона. Бетонные желоба этой серии выпускаются с интегрированными в них усиливающими насадками, что позволяет конструкции выдерживать колоссальные нагрузки класса D400, E600 и F900. Кромка или борта канала могут быть усилены стальной оцинкованной или чугунной насадкой со стальными анкерными штифтами и укомплектованы чугунной решеткой соответствующего класса нагрузки.

Как правило, водоотводные бетонные лотки усиленной серии отпускаются только в комплекте с водоприемной решеткой, равно как и решетка класса D-F не продается отдельно, без лотка.

Решение производителей вполне объяснимо: каждая решетка имеет фирменную визуальную маркировку, по которой легко угадывается завод-изготовитель, а самостоятельно сделанный дренажный канал, зачастую не соответствующий техническим нормам, по причине экономии денег или технологической неподготовленности, постепенно начинает разрушаться,а это влечет за собой неблагоприятные последствия в имиджевом поиске для указанного на решетке производителя.

При организации вертикального стока лотки должны изготавливаться с отверстиями в дне лотка, со стороны гребня лотка, для последующей установки и подсоединения к стандартным пластиковым трубам канализации.

Примечание
Лотки с вертикальным водосливом стали обязательной номенклатурой у любого производителя бетонных желобов, но практика показывает, что заказчик попросту забывает о существовании такого готового решения. Выход: просверливаем отверстие на дне лотка нужного диаметра (сверлится легко) и вставляем резиновый или полимерный патрубок, после чего подсоединяем канализационную трубу, и система готова к работе.

Из чего делаются бетонные лотки?

Для достижения долговечного и качественного продукта, при производстве бетонных лотков используются современные материалы — бетон B55 и фибробетон, которые соответствую строительным нормам и ГОСТам.

Требования к бетону и к водоотводным латкам из бетона:

• Лотки и пескоуловители изготавливаются из тяжелого мелкозернистого бетона марки B55 по ГОСТ 26633, марка бетона по морозостойкости: F300, а по водонепроницаемости: W10. Данные изделия имеют характеристики соответствующие документу о качестве ТУ-5858-002-92650094-2014.
• Лотки из фибробетона — это бетонные каналы, в состав которых интегрированы полипропиленовые волокна, благодаря которым повышается прочность бетона на изгиб до 25% и снижаются усадочные деформации до 30%. Класс по прочности на сжатие: B35, морозостойкость: F200 и водонепроницаемость: W2. Изделия из фибробетона выпускаются по СТО 72566411-1.02-2012.

Если у вас есть объект, на участке которого необходимо организовать эффективную, с большим сроком эксплуатации, систему поверхностного водоотведения, то первое с чего стоит начинать — это подбор элементов дренажа в соответствие с заявленной нагрузкой той зоны, где будут заложены данные системы. Если Вы решили купить бетонные водоотводные лотки для пешеходной зоны, либо для зоны проезда автотранспорта, стоит помнить, что все дополнительные аксессуары (решетки, пескоуловители или дождеприемники) должны соответствовать одинаковому или большему классу нагрузки. Дело в том, что цена на бетонные лотки, как правило, ниже, чем цена на его комплектующие, что очень часто вызывает недоразумение у неподготовленного покупателя.

Да, это так!
Оцинкованная сталь или высокопрочный чугун — материалы, используемые при производстве водоприемных решеток, стоят на порядок дороже бетона. Поэтому, всегда следует учитывать цену каждого элемента, а так же стоимость всего комплекта, то есть, бетонного водоотводного лотка с водоприемной решеткой, с учетом предполагаемых нагрузок согласно EN1433.

Уважаемые покупатели!

Компания «Лига 812» поможет комплексно решить вопросы, связанные с организацией поверхностного водоотвода и ливневой канализации: производство и продажа бетонных водоотводных лотков; рекомендации по подбору и установке, гидравлический расчет систем водоотвода на основании требований СНиП 2.

04.03-85 для реализации полноценного проекта и удачного прохождения государственной экспертизы.

Вашему вниманию представлен полный каталог бетонных лотков общего назначения, а также каналов, которые участвуют в больших проектах повышенной сложности на территории Российской федерации. На системы бетонных водоотводов указаны розничные цены с учетом НДС, рекомендованные заводами-производителями. Выгодно-низкая цена бетонного водоотводного лотка формируется на основании общего счета.

Производство и продажа бетонных лотков, доставка во все регионы страны, а также проектное решение надежных дренажных систем для долгой и бесперебойной работы водоотвода!

Полезные ссылки:

Водоприемные решетки

Схемы построения лотков

Водоотводный лоток железобетонный: характеристики, рамзеры, ГОСТ

Система орошения, отведения ливневых вод и вод таяния снегового покрова предусматривает изделие – лоток железобетонный водоотводный. С помощью бетонных лотков и соответствующей инфраструктуры, системы орошения и водоотведения транспортируют полезный либо вредный продукт – поливочная либо сточная вода на поля, ливневые или канализационные коллекторы.

СодержаниеСвернуть

• Типы и размеры железобетонных лотков
• Лотки железобетонные водоотводные ГОСТ 21509-76
• Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014
• Заключение

Типы и размеры железобетонных лотков

Существует два типа изделий для «транспортировки» воды: Лотки оросительных систем и Лотки дорожные водоотводные комплектуемые защитными решетками. Соответственно названию первый тип изделий используется для строительства систем орошения сельскохозяйственных площадей, а второй тип для обеспечения быстрого отвода дождевых и талых вод от шоссе, автомагистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для систем орошения регламентирует ГОСТ 21509-76 «ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ОРОСИТЕЛЬНЫХ СИСТЕМ», а основные характеристики и размеры изделий для комплектации систем водоотведения дорог и пешеходных переходов нормативный документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».

Лотки железобетонные водоотводные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем рассчитанных на прокачку воды в количестве до 5 метров кубических в час. Изделие представляете собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в почву.

В зависимости от способа монтажа лотки для оросительных систем маркируются как ЛВ или ЛРГ. Лотки ЛВ устанавливаются на опоры или плиты, а изделия ЛРГ укладываются непосредственно в почву.

Пример обозначения железобетонного водоотводного лотка серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к продаже следующие виды и габариты лотков для строительства оросительных систем, приведенные в Табл1.

Табл.1

Обозначение	Габаритные размеры, мм				Вес, кг
	Длина	Высота	Ширина	Толщина стенки
ЛР4	5980	400	908	50	1080
ЛРГ4
ЛР6		600	1084		1420
ЛРГ6
ЛР8		800	1240	60	1920
ЛРГ8
ЛР10		1000	1804	75	3310
ЛРГ10

Лотки железобетонные водоотводные ГОСТ 21509-76 изготавливаются из тяжелого бетона марки М300, усиленного стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие оснащается закладными изделиями под сварку и параболической выемкой под укладку уплотнения.

Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014

Изделия этого типа используются для приема поверхностных вод для дальнейшего направления в системы канализации. Имеется ввиду сточная вода, поступающая с проезжей части, пешеходных тротуаров, обочин дорог или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект – лоток железобетонный водоотводный с решеткой, изготовленной из чугуна.

Нормативный документ определяет оседающие конструктивные типы дорожных водоотводящих лотков: коробчатые, щелевые, открытые, прямоугольные, U-образные, бордюрные, кольцевые и другие виды.

При этом лотки могут изготавливаться как на заводах ЖБИ и доставляться на строительные площадки готовыми к установке, так и изготавливаться непосредственно на строительных площадках методом заливки армированного бетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных водоотводных дорожных. Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и протяженности линии водоотведения:

• Длина от 400 до 4 000 мм и более.
• Ширина от 500 мм и более.
• Высота от 200 мм и более.

Конкретные размеры лотков и решеток могут отличаться от ГОСТовских. Другими словами, габариты, конфигурация, типы дорожных водоотводящих лотков и решеток оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый армированный бетон марки М300 приготовленный на цементе марки не ниже ЦЕМ I 32,5Н ПЦ.

Заключение

Водоотводящие лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции должны изготавливаться специализированными заводами, обладающими соответственной материально-технической базой позволяющей выпускать изделия соответствующие требованиям действующих нормативных документов.

Concrete Saucer / Drain Tray соответствует большинству бетонных заводов

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

2621 продаж |

5 из 5 звезд

Цена: от 11,24 евро

Первоначальная цена: от €13,22

(скидка 15%)

Загрузка

Мало на складе

Включая НДС (где применимо), плюс стоимость доставки

Размер

Выберите размер Маленький (11,24 евро) Большой (16,35 €)

Выберите размер

Количество

1234567

Продается быстро! Осталось всего 7, и у 1 человека в корзине.

Внесен в список 31 июля 2022 г.

44 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Объем

. устройство, размеры и цена

Лотки бетонные применяются для отвода воды в системах водоотведения и ливневой канализации. Правильное их расположение позволяет избавиться от лишней влаги на улицах и избежать появления луж, заболачивания территории, разрушения зданий и дорожных покрытий.

Содержание

1. Конструкция и виды бетонных лотков
2. Классификация по назначению
3. Размеры и объем
4. Маркировка изделия
5. Особенности изготовления и материалы
6. Плюсы и минусы железобетонных изделий
7. Особенности монтажа

Конструкция и типы бетонных лотков 902 Варьируются

лотки довольно простые. Они производятся в виде желобов прямоугольной или округлой формы. Конструкции изготавливаются со сливной решеткой или без нее (чаще чугунной, но иногда стальной или даже пластиковой). В отличие от открытых изделий имеют пазы или другие системы крепления решетчатого элемента.

Другой тип — щелевые лотки — их верхняя сторона имеет прорези, служащие решеткой.

Существуют виды бетонных лотков, которые изготавливаются с дополнительной системой вертикального водоотвода или с уклонами внутрь — до 0,5 см.

Изготовители руководствуются требованиями ГОСТ 21509-85. В соответствии с ним изделия различаются по типу, классу нагрузки, размеру и форме. Дополнительно указаны правила транспортировки, изготовления и монтажа.

Отмостка и водоотвод позволяют лоткам защищать здания от сточных вод. Чем выше пропускная способность продукции, тем дольше срок службы дорожных и тротуарных покрытий.

Классификация по назначению

Область применения лотков предполагает обустройство ливневой канализации вблизи жилых домов или промышленных объектов. При выборе важно учитывать степень нагрузки на систему. Ошибки, допущенные в расчетах, могут привести к тому, что водосточные конструкции не справятся с внешним давлением и не выйдут из строя.

По классу нагрузки, которую выдерживают ЖБИ, лотки подразделяются на:

9 класс0132	Максимальная нагрузка (т)	Область применения
S250	25	Автомагистрали со средней интенсивностью движения.
D400	40	Автостоянки, дороги с интенсивным движением, заправки.
E600	60	Скоростные автомагистрали, промышленные комплексы, стоянки для грузовиков.
F900	90	Территории аэропортов, военных и промышленных баз.

Для небольших грузов (до 12,5 тонн) часто выбирают более простые в установке пластиковые лотки. Железобетонные изделия также делятся на две серии – стандартные и усиленные. Первые выдерживают нагрузку до 25 тонн и устанавливаются на дорогах с узкими (до полуметра) обочинами. Усиленные способны выдерживать до 90 тонн и используются в аэропортах, промзонах, на стоянках большегрузного транспорта.

Классификация лотков по назначению:

• Водопропускные трубы. Подходит для гравитационного дренажа.
• Ливневая вода. Нужен для сбора и отвода дождевой и талой воды.
• Дренаж. Применяются в дренажных системах возле фундаментов, подвалов и подвалов.
• Край. Устанавливаются на автомагистралях и транспортных развязках, где обочина соединяется с проезжей частью.
• Канализационные. Сточные воды отводятся в канализационную систему.
• Телескопический. Используется для устройства каналов при строительстве тоннелей, мостов.

Краевой телескопический дренаж

Последние также устанавливаются на участках с большим уклоном. Обычно они изготавливаются из тяжелого бетона и иногда армируются стальными стержнями.

Размеры и объем

Бетонные душевые поддоны производятся более чем в 150 типоразмерах. Обычно они имеют длину один метр. Их ширина может быть от 14 до 400 см, а высота от 6 до 168 см. Но по техническим условиям производители могут изменять размеры в зависимости от назначения желоба.

Объем стандартных лотков варьируется от 0,07 до 0,3 куб.м.

Пропускная способность изделия определяется его габаритами и зависит от нормативного значения количества осадков.

Маркировка изделия

Стандартные лотки маркируются буквой «L» и двумя цифрами. На одном из них указан порядковый номер (до 38), на втором — показатели максимальной нагрузки в кН/м. Но сейчас на рынке есть зарубежная продукция, сделанная по стандартам других стран. Они могут быть обозначены по-разному:

• DN — это значение, указывающее ширину внутренней части лотка (в мм). Если цифры два через дробь, то вторая показывает глубину желоба.
• L — длина сечения. Он может быть от полуметра до трех метров, но стандартный вариант – метр. Изредка встречаются и очень длинные лотки — до шести метров.
• B — ширина изделия снаружи. Зависит от внутреннего значения и толщины стенки. Показатель может достигать 190 см.
• H — высота стенок лотка. Максимум — 150 см.

Вес указан в зависимости от того, какая метрическая система используется в стране производителя.

Особенности изготовления и материалы

Характеристики материалов

При создании изделий из бетона используются два метода. Это вибролитье или вибропрессование. В первом случае бетон уплотняется в процессе заливки формы за счет воздействия вибрации. Во втором детали уплотняются специальным прессом. Такие изделия прочнее, так как под давлением пресса устраняются возможные каверны и пузырьки воздуха в толще бетона. Это исключает риск внутренних расколов.

Для повышения устойчивости к нагрузкам в бетонную смесь добавляют специальные пластификаторы и добавки. Добавки, вытягивающие воздух и не боящиеся сульфатов, делают поддоны устойчивыми к перепадам температур и негативному воздействию влаги.

Лотки железобетонные армируются стальной арматурой и создаются из цемента марки не ниже М500. Изделия прочные, устойчивые к нагрузкам, но очень тяжелые. Их вес может достигать до 2,5 тонн. Однако такие лотки необходимы в местах с интенсивным движением большегрузного транспорта.

Вместо стали теперь используется стеклопластиковая арматура или полипропиленовое волокно. Они обеспечивают необходимую прочность, повышают антикоррозионные свойства. Такое изделие весит меньше железобетонных изделий, но и стоит дешевле. Волокнистость также уменьшает усадочную деформацию и увеличивает устойчивость к изгибающим нагрузкам.

Несмотря на достаточно высокую стоимость, изделия из полимербетона пользуются спросом. Для них характерен смешанный состав бетонного раствора и расплавленного пластика. Такие водостоки долговечны, прочны и износостойки, не боятся воздействия агрессивных сред.

Самыми простыми являются небольшие тротуарные лотки (отливы). Создаются они из простого песчано-бетонного раствора низких марок, без армирования и фибры. Весят такие изделия немного – до 3 кг, но служат они недолго.

Плюсы и минусы железобетонных изделий

Из-за большого веса лоток не сдвинется с места при пучинистости грунта

К основным достоинствам железобетонных ЛВК относятся:

• морозостойкость;
• прочность;
• устойчивость к значительным нагрузкам и скачкам температуры;
• антикоррозионные свойства;
• безопасность для здоровья человека и окружающей среды;
• влагостойкость;
• бюджетная цена.

Способность противостоять коррозии и другим внешним воздействиям увеличивает срок службы до нескольких десятков лет. Изделия не боятся перепадов температуры, что позволяет устанавливать их в регионах с любым климатом – на крайнем севере и жарком юге.

Дренажные изделия не требуют особого ухода – достаточно периодически очищать от скопившихся листьев и веток. Изделия изготавливаются с гладкой поверхностью, что способствует свободному прохождению мусора. Их можно устанавливать на слабых грунтах с высокими подземными источниками.

Недостатком является значительный вес изделия. Увеличивает стоимость транспортировки. Также в связи с тяжестью желобов при монтаже планируется аренда спецтехники. Из-за этого показателя особенно сложно монтировать цепь желоба на подвижном грунте. Однако большая масса для гидродренажных сооружений имеет и преимущество: даже плохо закрепленный лоток никогда не смоется со своего места струей воды.

Стоимость зависит от размера, технических параметров и прочности. Цены на открытые бетонные водоотводные лотки начинаются от 200 рублей, изделия с чугунной решеткой дороже – от 900 рублей. Для сравнения, полимербетонные лотки не найти дешевле, чем за 1200 рублей. Изделие со стальной арматурой будет стоить от 3500 рублей.

Особенности монтажа

Схема установки водоотводных лотков

Монтаж желобов практически одинаков как для частного, так и для промышленного строительства. Установка начинается с подготовки необходимых документов и подбора подходящей продукции.

Сам процесс включает следующие этапы:

1. В соответствии с проектом выполняется разметка всех водосточных элементов.
2. Выкапывается ров по разметке. Объем должен превышать габариты конструкции, которая будет в нем размещаться. Землю в траншее тщательно утрамбовывают, чтобы почва стала плотной. Расположение желоба должно быть на 0,5 см ниже поверхности.
3. На дно траншеи укладывается подушка из песка и гравия и хорошо утрамбовывается.
4. Сами желоба устанавливаются на подготовленное основание с учетом уклона для слива.
