Люстра с пультом управления светодиодная схема: Подключение люстры с пультом управления: схема, монтаж
схема, инструкция и процесс установки
На чтение 9 мин Просмотров 11.5к. Опубликовано Обновлено
Содержание
- Монтаж и фиксация светодиодной люстры
- Схема подключения проводов
- Блок для галогенных ламп
- Светодиодный блок
- Как привязать пульт к люстре
- Проверка и возможные неисправности
Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.
Монтаж и фиксация светодиодной люстры
Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте.
В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.
Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.
Планка, закрепленная на потолочном перекрытии.Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.
Крюк для подвешивания светильников.Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.
Анкер с крюком для подвеса тяжелых светильников.Более подробно об способах монтажа читайте: Крепление и установка люстры
Схема подключения проводов
Для подключения любой люстры не обязательно знать ее внутреннее устройство.
- фазный провод к клемме L;
- нулевой к терминалу N;
- если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.
Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.
Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.
Блок-схема люстры с дистанционным управлением.Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1.
Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:
- Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
- Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
- Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
- Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.
Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.
Блок для галогенных ламп
Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.
На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.
| Тип лампы | Напряжение, В | Потребляемая мощность, Вт |
|---|---|---|
| Visico ML-075 | 12 | 75 |
| NH-JC-20-12-G4-CL | 20 | |
| Navigator 94 203 MR16 | 20 | |
| G4 JC-220/35/G4 CL 02585 Uniel | 35 | |
| Elektrostandard G4 | 20 |
Светодиодный блок
Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

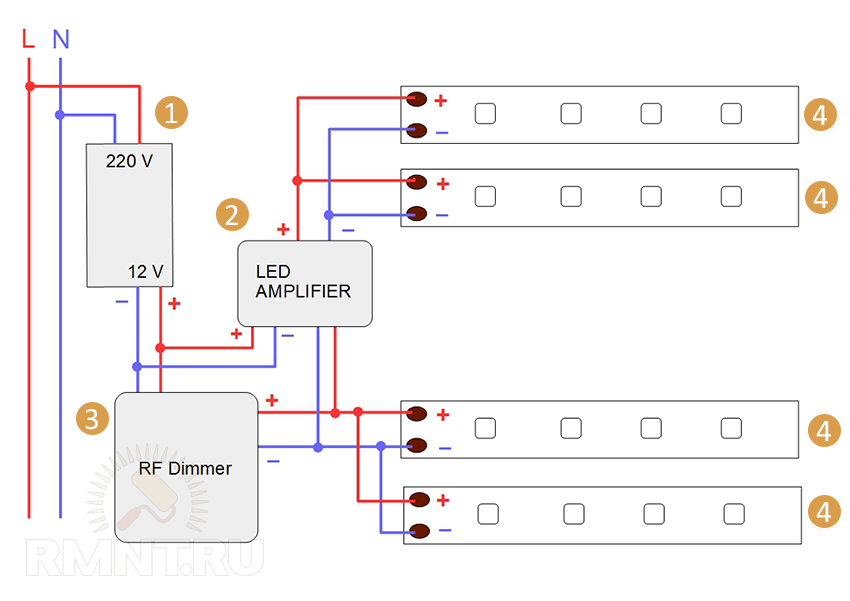

Схема управления светодиодными элементами.В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком.
Ключами служат выходные транзисторы ШИМ-регулятора.
Как привязать пульт к люстре
В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:
- подать напряжение на люстру с настенного выключателя;
- выждать несколько секунд, направить на светильник пульт;
- нажать специально выделенную для синхронизации кнопку;
- через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.
Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.Проверка и возможные неисправности
Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).
Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.
В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления.
Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.
В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет.
При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.
Люстра светодиодная с пультом управления: 70 фото
5 лет назад готовились к новоселью и всей семьей зашли в магазин светотехники. Заметил, что взгляд ребенка задержался на хрустальной бабочке, выполненной довольно оригинальным способом.
Это была очень красивая люстра светодиодная потолочная с пультом управления. Тогда еще редкость для нашей местности. Пришлось брать, несмотря на высокую стоимость.
Однако не прогадали, все друзья и знакомые оценили покупку: приходили со своими детьми специально посмотреть. Те радовались и танцевали под светомузыку, получая положительные эмоции от световых эффектов. А наш внук управлял ими с пульта и выключателя.
Содержание статьи
Люстры светодиодные с пультом управления: фото популярных моделей для всех комнат
Световые эффекты лучше всего видеть собственными глазами. Однако я постарался собрать самые оригинальные фотографии.
Они помогут вам выбрать наиболее подходящий вариант для создания неповторимого освещения в комнате с различными полезными новшествами.
Люстра в детскую: светодиодная люстра бабочка со световыми эффектами от пульта и выключателя
В сумерки с выключенным питанием внешний вид осветительного прибора особо не выделяется, что хорошо заметно на фото ниже.
В солнечную погоду встроенные хрусталики переливаются светом так, что даже без электрической подсветки привлекают внимание.
Управление с пульта позволяет создавать различные эффекты по трем каналам:
- центральной подсветки;
- встроенной светодиодной ленты;
- четырех отдельных ламп.
Большинство режимов доступно с выключателя. Но, они в этом случае формируются случайным образом, а от пульта выбираются по запланированной программе.
Небольшая часть режимов, показанных ниже, поможет представить картину реальнее.
Подобные переливы света, как показали мои наблюдения, приводят детей в восторг тогда, когда они сами активно участвуют в этих процессах.
Люстра в гостиную: современные модели
Удивить пришедшего к вам посетителя, произвести на него впечатление дизайном светильника можно за счет большого вложения денег в конструкцию осветительного прибора, так и бюджетным способом, показанным чуть ниже.
К дорогим устройствам относится музыкальная люстра в гостиную и модели с оригинальными хрустальными композициями необычных форм.
Музыкальная люстра
Эта очень оригинальная люстра потолочная в гостиную сейчас набирает пик популярности. Ее изготавливают, как правило, формой тортика или тарелки.
Она по виду может ничем не отличаться от обычных светильников: при управлении с пульта или от выключателя также изменяет световые и цветовые эффекты.
Внутри ее корпуса встроено микропроцессорное устройство, позволяющее задавать такие основные функции, как:
- светильник с настройкой освещения;
- цветомузыку с различными световыми эффектами;
- управляемый дистанционно музыкальный центр;
- будильник;
- программируемый ночник.
Для управления достаточно установить на смартфон программное обеспечение от фирмы производителя с простым интерфейсом и пользоваться им в свое удовольствие.
Связь осуществляется по каналу блютуз. Любимую музыку можно закачать на облако и брать с него по запланированным запросам.
Конструкция корпуса и внешнее оформление могут значительно отличаться в разных моделях по форме, дизайну, оформлению хрустальных подвесок, оптических усилителей и отражателей.
Желающим ознакомиться более подробно с работой музыкальных светильников рекомендую посмотреть видеоролик владельца CITILUX Lamps.
Вертикальная люстра потолочная в гостиную
Среди модных тенденций стали выделяться необычные для восприятия светильники, расположенные в вертикальном пространстве от потолка практически до самого пола.
Один из вариантов такого исполнения и световые эффекты постарался показать на фото ниже.
Люстра в гостиную своими руками с пультом дистанционного управления
Здесь я привожу самый бюджетный вариант переделки старой советской модели с лампами накаливания в современный модуль со световыми эффектами от пульта. Часть их показываю на фото.
Идея самоделки довольно простая: из Китая по почте мы заказали светодиодные лампы с пультом управления. Потом вкрутили их в патрон вместо старых лампочек с нитями накаливания, а дальше настроили по инструкции.
Эта технология подробно описана в статье здесь. Читайте, кого интересует.
Цветовые эффекты смотрите в видеоролике «Светодиодная лампа с ДУ в обычной люстре».
Люстры в зал: фото новинок
Оригинально смотрятся сложные конструкции светильников двухъярусного исполнения из светящихся геометрических фигур.
Потолочный светодиодный светильник в форме ромашки
Даже краткий фотообзор части эффектов дает определенное представление о работе прибора.
Ленточная люстра в современном дизайне комнат
Бурное развитие полупроводниковых технологий позволило создавать светящиеся поверхности в виде лент, которыми покрывают различные поверхности светильников.
Их делают разной формы и конфигурации с управляемыми цветовыми эффектами.
Ленточные светодиодные люстрыКвадратная люстра потолочная: последние научные разработки
Конструкция из трех ярусов
Компактный светильник хорошо вписывается в любой интерьер, придавая помещениям эстетический вид.
Люстра квадраты в пространстве
Это одна из разновидностей описанной выше конструкции с возможностью формирования различных степеней освещения.
Круглая светодиодная люстра универсального назначения
Форма увеличенной таблетки хорошо вписывается в интерьер любой комнаты. Она занимает мало места, отлично подходит для помещений с низкими потолками.
Мне понравилась модель, которая по центру испускает поток белых лучей, а с краев — разные оттенки. Однако это только часть ее функциональных возможностей.
Люстра светодиодная хрустальная: классика и современность в интерьере комнат
Среди довольно большого ассортимента изделий лучше всего выделяются 2 типа: современные модели и классика. Показываю их поочередно.
Вращающиеся кольца: конструкция из хрусталя на струнах
Светильники с хрустальными подвесками компактные
Классические модели из хрусталя с традиционными подвесками остаются в тренде уже продолжительное время.
Их создают в форме конусов, пирамидок, грибков, медуз.
Хрустальная люстра из Чехословакии
Модель до сих пор остается популярной. Ее модернизируют современными лампочками и светящимися лентами. Проходящие через хрусталь лучи создают дополнительные блики и оттенки.
Люстра на натяжной потолок с пленочным покрытием
Оригинальный светодиодный потолочный светильник с пультом специально создан для отражения бликов от пленки.
За счет этого образуются дополнительные эффекты.
Как выбрать люстру светодиодную за 5 шагов: простая инструкция
Каждый светильник следует подбирать под конкретные задачи помещения с учетом его технических возможностей. Светодиодное освещение в квартире необходимо создавать не по внешним личным ощущениям, а на основе точного научного подхода.
Шаг №1: подготовка рабочих зон по степеням освещения
Для расчета освещенности рабочих зон помещения можно обратиться к разным технологиям.
Я рекомендую использовать онлайн калькулятор. Вам потребуется измерить габариты своей комнаты и высоту стен от потолка до рабочего места и пола, ввести необходимые данные и нажать кнопку «Рассчитать».
Все остальное он сделает сам.
Шаг №2: учет возможных повреждений при эксплуатации
Поскольку я всегда стараюсь ставить вопросы безопасности на первые места, то особенно заостряю на них ваше внимание здесь.
Электрические светильники должны располагаться на безопасной высоте, надежно закреплены.
Стеклянные части осветительных приборов следует оберегать от случайного механического воздействия.
Шаг №3: оценка внешнего вида светильника под дизайн и интерьер комнаты
У каждого человека свои пристрастия и вкусы. Однако не забудьте обсудить свой выбор с ближайшим окружением. Вам лучше выбрать оптимальный вариант, устраивающий все стороны.
Шаг №4: анализ технических характеристик источника света
Безопасность и привлекательность рабочего места обеспечат минимум 4 параметра:
- выбор правильного угла рассеивания;
- яркость лампы и ее удаленность;
- выбор цвета спектра по влиянию на организм;
- цветовая температура.
Шаг №5: особенности технологии монтажа и подключения
Этот вопрос я объясняю чуть ниже потому, что он тесно переплетается с конструкцией светодиодного светильника. Значит, потребуется знать его устройство.
Схема люстры с пультом управления светодиодной простыми словами
Для начала покажу устройство и расположение светящихся элементов, которые использует моя люстра бабочка.
Они разделены на три категории:
- 4 светодиодные лампы, вкрученные в стеклянные плафоны по концам крыльев;
- 3 гирлянды из светодиодов;
- 5 светильников дополнительных эффектов.
Эти модули из трех категорий питаются по отдельным каналам: А, В и C, которые сформированы на контроллере и пульте управления.
Также имеется дополнительный канал D, осуществляющий общее включение и отключение всех светильников одновременно.
Схема люстры с пультом управления светодиодной работает дистанционно от ПДУ или при манипуляциях клавишей выключателя. Принципы этих взаимодействий я постарался показать упрощенной блок-схемой.
Когда мне пришлось заниматься ремонтом контроллера, то все эти функции увидел на упаковке комплекта, который пришлось докупать в магазине.
Эта же схема показана прямо на корпусе электронного модуля.
Обратите внимание на разрешенную мощность переключения нагрузки контактного ключа: ее величина на 1000 ватт более чем достаточна для подключения не только для светодиодных источников, но и ламп накаливания.
Как установить люстру на потолок правильно и надежно
Обычные легкие светильники крепятся к бетонной плите перекрытия специальными переходными планками, входящими в комплект осветительного прибора. Они бывают одиночными или сдвоенными в форме креста.
Для их установки потребуется выполнить три операции:
- Пробить перфоратором отверстия в бетоне по заранее сделанной разметке.
- Вставить в них пластиковые дюбеля и через планку завинтить шурупы-саморезы.
- Подготовить провода к подключению на клемную колодку.
Корпус светильника надевается на выступающие шпильки и фиксируется декоративными гайками с шайбами.
Для тяжелых светильников промышленность выпускает крепления подвесов и крюки с поворотными или стационарными упорами различных видов.
В случае использования подвесного или натяжного потолка крепление люстр выполняют к бетонной плите через монтажные переходники, которые при предварительной подготовке закрепляют в базовом основании.
После выставления нижнего уровня натяжного потолка на его высоте стандартным образом окончательно монтируется корпус светильника.
Конструкция монтажного переходника может быть любой: от специальных металлических пластин с отверстиями или подвижными и стационарными скобами до обыкновенного деревянного бруска.
Не забывайте проверить надежность установки осветительного прибора на строительной конструкции. Для этого попробуйте усилием руки выдернуть его из места крепления. Проверку выполняйте до подачи напряжения.
Как подключить светодиодную люстру с пультом управления к выключателю своими руками
Вспомним, как выглядит схема подключения самого простого выключателя к обычной лампочке накаливания.
Выработанные многолетней практикой правила безопасности гласят:
- Рабочий ноль необходимо вести без разрывов от квартирного щитка на ближний контакт электрического патрона.
- Потенциал фазы требуется коммутировать выключателем и заводить на самый дальний контакт цоколя.
- Ре проводник одной общей магистралью приходит на корпус.
Схема электроснабжения по системе TN-C не использует Ре проводник, поэтому его в старой проводке и не применяют.
Современная светодиодная люстра с пультом подключается к сети напряжения 220 вольт точно по этим же принципам. На ее клеммной колодке имеются контакты для соединения с каждым из потенциалов: L, N, Pe.
Внутренняя разводка уже сделана на заводе внутри корпуса и сразу при подаче напряжения должна работать.
Заводские специалисты проводят предпродажную подготовку, испытывая продукцию качественно. Однако до конечного потребителя она доходит после транспортировки на большие расстояния и хранение в складских условиях, что снижает надежность.
Поэтому я рекомендую оценивать работу приобретенного светодиодного прибора не после монтажа на потолке, а сразу после распаковки тары на столе: выполнить его внутренний осмотр и подать напряжение, проанализировать все световые режимы.
Сложные условия проверок на высоте намного проще выполнять за обычным столом.
Ремонт светодиодных люстр с пультом управления: личный опыт
Как и любое техническое устройство, осветительное оборудование не вечно и способно поломаться. К такому выводу я пришел после того, как у внука перестала работать люстра бабочка от пульта дистанционного управления.
Возникшую неисправность пришлось искать и устранять самому. Поскольку все получилось относительно просто, то делюсь приобретенным опытом.
Световые эффекты от выключателя работали. Поэтому я пришел к выводу, что неисправность возникла в пульте дистанционного управления. Разбирать его сразу не стал, а решил проконсультироваться у продавца.
Оказалось, что у него уже были подобные случаи и самый простой вариант — это полная замена пары: пульт и контроллер, что он и предложил. Вопрос цены меня вполне устроил. Я приобрел комплект дистанционного управления, показанный на картинке выше.
Здесь надо учитывать тот вопрос, что все пары пультов ПДУ с контроллерами к ним программируются на заводе индивидуально и не могут работать с другими модулями даже одной партии.
Это сделано для того, чтобы исключить управление вашим освещением от аналогичных пультов, которые имеются у ближайших соседей. Раньше такая ситуация встречалась периодически.
Согласитесь, что особенно неприятно, когда среди ночи вдруг загорается свет на полную мощность, да еще начинает работать светомузыка.
Дома мне пришлось снять, отказавшуюся работать бабочку с потолка, и закрепить ее на коленях сидя. Показываю фото внутренней полости, в которой расположен электрический монтаж проводки, электронного оборудования и светильников.
Мне потребовалось просто заменить старый заводской котроллер на новый купленный. Все его провода выполнены цветовой маркировкой. Но я для верности их еще сфотографировал. Так всегда проще восстанавливать монтаж, проводить сборку.
С контроллера пришлось снять крышку. Она на простых прижимах. А вот его корпус оказался просто приклеенным к нижнему основанию светильника. Никаких винтов крепления нет.
Пришлось подсовывать лезвие ножа и с помощью тонкой плоской отвертки расклинивать создаваемую щель.
Конструкцию электронной платы снятого контроллера показываю фотографией. На ней выделяются:
- радиоприемник с антенной в виде отрезка гибкого провода;
- три электронных ключа управления каналами;
- элементы встроенного блока питания.
Эти же элементы рекомендую посмотреть на обратной стороне платы. Основные контактные площадки пометил комментариями.
Как видите, все довольно понятно. Мне пришлось только сравнить конструкцию нового контроллера со старым. Практически больших различий я не увидел. Даже цветовая маркировка проводов совпала.
Я их подключил по старой схеме и подал напряжение для проверки. Все сразу заработало от выключателя и нового пульта. Осталось повторно обесточить схему, установить корпус на крепежную планку и подключить отсоединенные провода на клеммной колодке.
Единственное, что меня волновало, так это необходимость осторожной работы со всеми стекляшками: плафоны и хрусталики подсветки требуют дополнительной поддержки со стороны помощника.
Одному человеку довольно сложно выполнять все эти операции на высоте. Хотя можно было сделать дополнительное монтажное крепление для фиксации хрупкого светильника на высоте. Поднятые вверх руки быстро устают.
Зато результат починки вновь доставил радость внукам и их гостям.
Вполне допускаю, что люстра светодиодная потолочная с пультом управления может выйти из строя и по другим причинам кроме неисправности контроллера или пульта.
Однако думаю, что на основе моих фотографий и их описания вы вполне сможете справиться с подобными вопросами. Если же будет нужна моя помощь, то специально для таких случаев сделан раздел комментариев. Спрашивайте в нем или делитесь своим опытом. А я всегда отвечу.
схема, инструкция и процесс установки
1. Монтаж и крепление светодиодной люстры
2. Схема подключения
2.1. Блок для галогеновых ламп
2.2. Светодиодный блок
3. Как крепить пульт к люстре
4.
Тестирование и возможные неисправности
Пульт управления бытовой техникой давно и прочно вошёл в современную жизнь. Вы можете управлять телевизорами, звуковыми системами и т. д., не вставая со своего места. Системы «Умный дом» максимально расширили пределы управления техникой. Потолочные люстры теперь тоже управляются с места.
Монтаж и крепление светодиодной люстры
Светодиодные люстры с дистанционным управлением, как и другие типы светильников, крепятся к потолку с помощью прилагаемых стандартных монтажных приспособлений. В большинстве случаев это брус, который необходимо прикрепить к потолку с помощью дюбелей. Они часто также идут в комплекте. Если их нет, что характерно для самых дешевых китайских люстр, то необходимо покупать крепеж отдельно.
Крепление люстры на штангу.
Отверстия для установки любой светодиодной люстры сверлятся в потолке дрелью, оснащенной сверлами по бетону. Сначала на дюбели закрепляется штанга, затем к ней крепится люстра.
Порядок работ зависит от конструкции люстры и почти всегда описан в инструкции.
Брус, крепящийся к потолочной плите.
Если люстра большая и тяжелая, ее лучше повесить на крючок. В старых домах такие крючки уже предусмотрены.
Крючок для подвешивания люстры.
Чтобы повесить серьезные люстры в более современных домах, вы можете купить анкер с крючком. Он расширяется в просверленном отверстии и выдерживает большие нагрузки.
Анкер с крюком для подвешивания тяжелых люстр.
Подробнее о способах установки: Монтаж и установка люстры
Схема подключения
Для подключения любой люстры вам не нужно знать ее внутреннее устройство. Люстра с пультом подключается к сети как обычная лампа:
- фазный провод к клемме L;
- нейтральный провод к клемме N;
- Если имеется защитный проводник, он подключается к клемме с маркировкой PE или символом заземления.
Схема подключения светильника через одноплечий выключатель с использованием распределительной коробки.
Схема подключения светильника в качестве «черного ящика» с использованием распределительной коробки представлена на рисунке. Настенный выключатель является основным источником света. Если он выключен, пульт дистанционного управления не повлияет на работу освещения.
Важно! При использовании светильника 1 класса защиты защитное заземление является единственной (помимо основной изоляции) мерой защиты от поражения электрическим током при пробое слоя изоляции. В сетях TN-C использовать нельзя — работать будет, но безопасности не обеспечит.
Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения при необходимости ремонтных работ.
Блок-схема люстры с дистанционным управлением.
Большинство люстр с дистанционным управлением содержат модуль дистанционного управления, который переключает нагрузки, например осветительные приборы. Обычно их 1…3, обычные лампы накаливания (или их группы), светодиодные или галогенные лампы.
Модули ДУ могут быть собраны на разных компонентах и по разным схемам, но структурная схема большинства из них одинакова:
- Приемник служит для приема, усиления и фильтрации сигнала, передаваемого ДУ. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой технике, в люстрах используются редко из-за высокого уровня тепловых шумов, излучаемых лампой. Простые люстры управляются по радио, продвинутые — по Bluetooth или WI-Fi. Последние два варианта часто используются в сложных устройствах с диммированием или световыми эффектами, которые управляются через приложение для мобильного гаджета.
- Декодер получает сгенерированную последовательность импульсов от приемника и «декодирует» команду. В зависимости от задачи формирует сигнал на включение или выключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
- Сформированная команда усиливается в блоке питания. Если диммирование не требуется, нагрузка переключается электромагнитным реле.
Если вам нужно изменить яркость или цветность, блок питания представляет собой ШИМ-регулятор с электронными ключами. - Блок питания формирует постоянное напряжение для питания всех элементов схемы.
Если в нагрузку галогенные или светодиодные лампы, люстра будет иметь дополнительные устройства управления.
Блок для галогенных ламп
Галогенные лампы не подключаются к сети 220 В не напрямую, а через понижающий трансформатор . В настоящее время в большинстве из них используются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по разным принципам, поэтому их габариты и вес меньше. В этом случае также ниже надежность, но выше уровень помех, создаваемых в питающей сети. Такой трансформатор включается на стороне 220 вольт — там меньшие токи при равной мощности, и выше долговечность контактов реле.
Цепь управления галогенной лампой.
При подключении люстры к сети 220 вольт наличие галогенных ламп и любого типа трансформатора не влияет.
Следует иметь в виду, что при замене ламп их суммарная мощность не должна превышать нагрузочную способность трансформатора.
| Тип лампы | Напряжение, В | Потребляемая мощность, Вт | |||
|---|---|---|---|---|---|
| Visico ML-075 | 12 | 9 | 722 | NH-JC-20-12-G4-CL | 20 |
| Navigator 94 203 MR16 | 20 | ||||
| G4 JC-220/35/G4 CL 02585 Uniel | 35 | ||||
| Elektrostandard G4 | 20 |
При установке суммируйте общую мощность ламп и сравните ее с максимально допустимой (указана на корпусе трансформатора).
Блок светодиодов
Светодиоды включаются через драйвер регулятора тока. Он снижает напряжение на последовательном и параллельном каналах. Схема светодиодов используется для управления светодиодами и стабилизации тока через светодиоды.
Цепь управления светодиодными элементами.
В продвинутых моделях, позволяющих управлять не только включением и выключением светодиодов, но и регулировать их яркость и изменение цвета, драйвер совмещен с блоком питания. Ключами служат выходные транзисторы ШИМ-регулятора.
Как привязать пульт к люстре
В некоторых системах дистанционного управления необходимо привязать пульт к люстре (синхронизировать). Эту процедуру можно проделать с одним пультом и несколькими люстрами в разных комнатах и управлять ими с одного устройства (правда, пульт придется постоянно носить с собой). Вы можете попробовать привязать свой пульт к каждому прибору в комнате и управлять ими независимо. Процедура варьируется от производителя к производителю, но в целом она примерно одинакова:
- подать напряжение на люстру от настенного выключателя;
- подождите несколько секунд и затем направьте пульт на люстру;
- Нажмите специальную кнопку для синхронизации;
- Через несколько секунд лампа отреагирует в виде одной или нескольких вспышек и перейдет в световой режим.
ПДУ с кнопкой настройки.
Кнопка первичной синхронизации чаще всего маркируется в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто световая кнопка. Обычно вся процедура настройки с помощью кнопок описана в инструкции.
Проверка и возможные неисправности
Если все подключено правильно, а люстра не реагирует на нажатие кнопок, в первую очередь следует проверить наличие и состояние батареек в пульте. При необходимости их необходимо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного устройства с помощью смартфона невозможно. Можно попробовать поймать сигнал на радио, но в бытовых устройствах нет диапазона 433 МГц, не говоря уже о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).
Если после замены батареек нет отклика на пульт, можно проверить наличие линейного напряжения на входных клеммах люстры. Если питание есть, можно предположить неисправность пульта или приемного модуля.
В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но одна или несколько ламп (групп ламп) не загораются, в первую очередь следует проверить напряжение на соответствующем выходе модуль управления. Если оно сильно отличается от 220 вольт, то неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается, что неисправен светоизлучающий элемент или драйвер (если есть). Если лампочка легко снимается, ее работоспособность можно проверить, заменив заведомо неисправной. Если крепление жесткое (пайка и т.п.), можно попробовать проверить элемент мультиметром (светодиод проверяется как обычный диод в обе стороны). Если здесь все в порядке, следует проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно слишком сильно отличаться от указанного на шасси. В случае неисправности модуль следует заменить.
Для подкрепления информации есть видео.
В целом подключение к сети люстры с пультом не имеет принципиальных отличий от такой же процедуры для обычных светильников.
При аккуратной и безошибочной установке осветительный прибор начинает работать сразу, хотя для некоторых моделей потребуется привязка пульта.
электрика — Дистанционное управление люстрой
Мой дом был построен в 1833 году. В нашей столовой старая проводка в потолке. Я надеюсь, что смогу протянуть новую проводку, чтобы повесить люстру над обеденным столом. Вот в чем проблема. Я хочу использовать выключатель на стене (который управляет розеткой) для управления, но не разрывая мои стены на части. Есть ли способ превратить люстру в дистанционно управляемый свет?
- электрика
- проводка
- освещение
- выключатель
- светильник
2
Для этой цели можно использовать беспроводной выключатель потолочного вентилятора. У меня также есть старый дом с оштукатуренными стенами и потолком, который я не хочу трогать. Единственное, что мне было нужно, это питание для потолочного светильника.
Пульт дистанционного управления состоит из 2 основных частей. К светильнику прикреплен небольшой релейный блок, а к стене можно прикрепить беспроводной пульт дистанционного управления. Все, что вам нужно сделать, это подключить реле к светильнику, и все готово. Реле обычно можно спрятать в распределительной коробке или самом светильнике, чтобы оно было невидимым.
Другим вариантом было бы протянуть провод NM через потолок и вниз по стене. Это потребует разрезания стены и потолка в нескольких местах. Вам также нужно будет просверлить верхнюю пластину стены, которая, вероятно, довольно толстая в таком старом доме. Есть электрики, которые делают такую работу, но это будет недешево.
Существуют также элементы управления, предназначенные для использования в умном доме, но для их использования вам также потребуется инфраструктура. Как минимум, вам потребуется доступ в Интернет и смарт-концентратор, чтобы использовать его. Стоимость установки одной из этих систем, как правило, не оправдывает себя для одного прибора.
