Ремонт светодиодной люстры с пультом

Современная светодиодная люстра с пультом дистанционного управления включается практически так же, как и обыкновенная, только роль выключателя выполняет пульт и контроллер, установленный в люстре. Подключается светодиодная люстра к электропроводке так же, как и классическая.

В люстре больше электроники и поэтому она чаще выходит из строя, чем классическая многорожковая люстра. Но, несмотря на это, практически любой домашний мастер может отремонтировать светодиодную люстру, если разберется в принципе ее работы.

Схемы люстр и светильников с дистанционным управлением

В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.

При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.

Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.

На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.

В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.

Неисправности и ремонт люстры с пультом ДУ

Свел в таблицу наиболее часто встречающиеся поломки люстр с пультом дистанционного управления. Многие из них, можно устранить самостоятельно без приборов.

Таблица основных неисправностей люстры с пультом
Внешнее проявление
неисправности люстры		Возможная причинаСпособ устранения
Не включаетсявыключен настенный выключательвключить выключатель
неисправен выключательотремонтировать или заменить
плохой контакт в клемме на потолкепроверить качество контактов
не работает ПДУпроверить батарейку
неисправен контроллер, драйверотремонтировать контроллер, драйвер
Не горит одна из лампочекнеисправна лампочкаотремонтировать или заменить
Не светится линейка светодиодовнеисправен один из светодиодов в цепочкенайти неисправный и заменить
Через время гаснет светнеисправен контроллеротремонтировать контроллер
Самопроизвольно включается и выключаетсянеисправен контроллеротремонтировать контроллер
Не включается один из каналовнеисправен контроллер или драйверотремонтировать контроллер, драйвер

Все возможные случаи нарушения работы люстры перечислить невозможно, так как неисправность может находиться сразу в нескольких местах, да и конструкций люстр бесконечное множество. Но принцип работы у всех одинаковый.

Неисправности пульта ДУ

В люстре с дистанционным управлением переключение режимов работы осуществляется с помощью пульта. На фотографии показан трехканальный пульт управления фирмы VELANTE.

Кнопкой ON включаются все лампочки, OFF – выключаются. Остальными кнопками можно включать и выключать отдельно каждую из трех групп источников света. В дополнение цвет свечения светодиодных цепочек можно изменять, с синего на красный цвет кнопками, и включить автоматический режим перелива цветов.

Если люстра не включается пультом, то в первую очередь надо убедиться, что включен настенный выключатель, и затем проверить батарейку. На тыльной стороне пульта есть крышка, закрывающая батарейный отсек, которая сдвигается по направлению нанесенной на ней стрелки.

В пульте VELANTE применяется батарейка форм-фактора А23 типа L1028 на напряжение 12 В. Если есть мультиметр, то нужно измерять напряжение на ее выводах. В противном случае, если пульт прослужил более года, нужно заменить батарейку.

Иногда выводы батарейки со временем окисляются, и нарушается контакт. Для снятия окисла достаточно потереть торцы батарейки по простой бумаге.

Если ничего не помогло, придется снимать люстру с потолка и заниматься ее ремонтом. Перед снятием люстры следует проверить, насколько надежно подключены в клеммной колодке ее провода к проводам, выходящим из потолка. Если провода одного цвета, то нужно обязательно их промаркировать, чтобы потом не возникло вопросов.

Внимание! Перед ремонтом люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Проверка исправности контроллера светодиодной люстры с ДУ

После снятия люстры и размещения ее на столе нужно к выводам L и N клеммной колодки подключить электрический шнур с вилкой. Далее соблюдая технику безопасности, вставить вилку в розетку и попробовать включить люстру с помощью пульта кнопкой ON.

Если люстра включится, то неисправность кроется в электропроводке. Если не включится, но при нажатии кнопки на пульте будет слышен тихий щелчок, исходящий из контроллера, то вероятнее всего он исправен и надо разбираться с подключенными к нему драйверами.

Для проверки драйвера нужно отсоединить его выводы от контроллера и подать на них 220 В. Если лампы, подключенные к драйверу засветились, значит неисправен контроллер. Контроллер можно проверить, подключив вместо драйвера любую лампу, рассчитанную на напряжение 220 В.

При исправном контроллере и пульте лампочка должна включаться и выключаться точно так же, как и лампы в люстре. В противном случае неисправен контроллер или пульт дистанционного управления и понадобится их ремонт или замена новым комплектом.

Выбрать контроллер для люстры просто, достаточно только учесть количество каналов управления. В остальном все они рассчитаны на напряжение 220 В и нагрузку до 1000 Вт, что более, чем достаточно. Современные люстры потребляют не более 100 Вт. На китайском Алиэкспресс контроллер стоит менее $8.

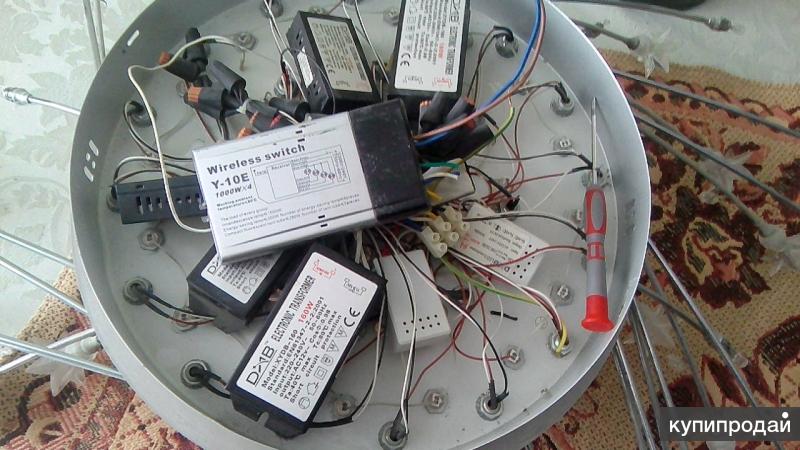

Контроллер на фотографии имеет четыре канала, что видно на его маркировке – нарисовано четыре лампочки. Чем больше каналов, тем лучше, не обязательно использовать все. Свободные могут пригодиться, как резервные в случае поломки одного из используемых каналов или управлением, например, потолочным вентилятором.

Как отремонтировать люстру удалением перегоревшего контроллера

Если контроллер или пульт неисправны, а нужно, чтобы люстра работала, то можно подключить лампочки и светодиоды напрямую.

Для этого нужно отключить провода, идущие на контроллер с клеммной колодки люстры и с контроллера на драйверы и лампочки. Далее провода лампочек и драйверов присоединить к клеммной колодке люстры, к которым подключался контроллер, как показано на схеме. Тогда люстру можно будет включать настенным выключателем.

Если настенный выключатель двухклавишный, то можно подключить источники света люстры раздельно и тогда появится возможность включать их по отдельности или одновременно.

Пример ремонта светодиодной люстры с ДУ

Принесли мне в ремонт светодиодную люстру VELANTE с пультом дистанционного управления, в которой одна из двух цепочек светодиодов не включалась. Лампы зажигались все.

Судя по поведению люстры, неисправными могли быть:- контроллер, драйвер или светодиоды. Для проверки люстра была подключена с помощью вилки со шнуром к питающей сети.

Сначала с помощью мультиметра было проверено наличие напряжения на выходе контроллера соответствующего канала. При нажатии кнопки на пульте оно появилось величиной 220 В. Следовательно контроллер был исправен.

Для проверки исправности светодиодного драйвера было измерено напряжение на его выходе. Внешний вид его показан на фотографии. Стоит отметить, что драйвер для светодиодов выполнен по одной из схем светодиодных ламп и вместе с цепочкой последовательно соединенных светодиодов представляет собой светодиодную лампу, разделенную на две части: — драйвер и цепочка светодиодов.

Напряжение составило 194 В, следовательно драйвер тоже исправен и стало очевидно, что перегорел один из светодиодов.

Если нет под руками вольтметра, то проверить контроллер можно подключив вход драйвера непосредственно к сети 220 В.

Для поиска перегоревшего светодиода без приборов нужно взять отрезок изолированного провода, снять с его концов изоляцию на длину 5 мм и последовательно замыкать выводы светодиодов в цепочке. Если будет закорочен неисправный светодиод, то все остальные засветятся.

Но возможен редкий случай, когда в цепочке окажется более одного перегоревшего светодиода. В таком случае описанный способ не поможет и понадобится мультиметр.

Мультиметр включается в режим измерения переменного напряжения, один конец щупа подключается к одному из проводов, выходящих из драйвера, а вторым к выводу любого светодиода в середине цепочки. Если напряжение есть, то касаются следующих светодиодов в направлении подключения первого щупа. В противном случае в обратном направлении.

Светодиод, на одном из выводов которого напряжение есть, а на другом нет, и есть перегоревший. Его нужно заменить исправным и если цепочка не засветилась, продолжить поиск следующего неисправного светодиода.

При рассмотрении неисправного светодиода через увеличительное стекло, были замечено незначительное почернение у одного из выводов распайки кристалла.

Светодиоды в цепочке были вставлены в колодки, без пайки. Вместо сгоревшего светодиода был вставлен подобный от светодиодной лампы. Все остальные засветились.

Но в данной люстре были установлены двухцветные светодиоды. Особенность их работы заключалась в том, что при изменении полярности подаваемого на них напряжения цвет свечения светодиода изменялся с синего цвета на красный цвет.

Поэтому пришлось приобретать в магазине продажи люстр такого же типа. Светодиоды покупал хозяин люстры, и какой они марки мне узнать у него не удалось.

Для интереса измерял падение напряжения на светодиоде при свечении его сначала красным, а затем синим цветом.

Показания мультиметра вы видите на представленной фотографии. Возможно, эта информация пригодится при проверке светодиодов омметром.

Ремонт светодиодной люстры с пультом дистанционного управления своими руками закончен, и можно обратно подвешивать ее на потолок.


Дамир 07.12.2021

Здравствуйте!
Поменял 27 светодиодов в люстре, но они светят лишь еле видно. В схеме их 52 штуки. Так понимаю видимо ток у них больше, чем у родных. В драйвере резистор на 810 Ом, видимо другой номинал нужен.
Подскажите пожалуйста. Спасибо.

Александр

Здравствуйте, Дамир!
Совсем недавно столкнулся с такой же ситуацией при ремонте светодиодной люстры. Заменил 13 неисправных светодиодов, но люстра светила еле заметно. При этом в люстре было две независимых цепочки светодиодов по 58 штук в каждой, и они обе светили не ярко.
Заподозрил, что какой-то светодиод просто ограничивает ток, так как измерял параметры одного из светодиодов с помощью блока питания и определил, что для его полноценного свечения нужен ток 20 мА. Менял перегоревшие светодиоды, рассчитанные на такой же ток.
Пришлось последовательно перемычкой из проволоки замыкать выводы каждого светодиода в цепочке и при замыкании одного из них все остальные ярко засветили. После его замены неисправного светодиода люстра стала светить ярко.
Если заменить в цепочке светодиодов один из них или несколько светодиодами, рассчитанными на больший ток, то это не повлияет на яркость свечения остальных светодиодов, просто новые будут светить не на полную мощность. Это связано со спецификой работы светодиодных драйверов, ограничивающих ток до заданной величины.

Виктор 15.12.2021

Здравствуйте!
Подскажите пожалуйста: — в люстре 3 цепи. При выходе из строя контролера или драйвера не включаются сразу все цепи, или какая-то одна?

Александр

Здравствуйте, Виктор.
Если рассмотреть типовую электрическую схему люстры с дистанционным управлением, то видно, что питающее напряжение сначала поступает на контроллер, а с него уже на драйверы.

Таким образом, если выйдет из строя контроллер, то возможны два варианта отказа люстры. Если откажет в нем микросхема, то включить с пульта люстру будет невозможно, а если вышло из строя одно из реле Р1 или Р2, то не будет подаваться питающее напряжение на соответствующий драйвер или лампу.

Источники света, подключенные к этому драйверу или к выходу контроллера светить не будут. Остальные лампы и светодиоды будут работать в штатном режиме.
Если выйдет из строя драйвер, то не будет светить только цепь ламп или светодиодов, которая подключена к нему.

Виктор

СРАСИБО за ответ!
Вышел из строя контроллер TC 82-28. Google и aliexpress беспомощны….
Посоветуйте где его искать.

Александр

Виктор, поисковеки беспомощны если искать точно такой же. Но контроллеры в люстрах используются универсальные и можно неисправный заменить любым другим аналогичным.
Например, на Aliexpress есть много анологичных, при поиске надо набирать фразу:
Пульт-передатчик дистанционного управления

и найдете несколько десятков подходящих.
Кстати, с помощью такого контроллера можно дистанционно управлять не только лампами в люстре, а и любыми другими электроприборами. Главное, чтобы напряжение и мощность подключаемых электроприборов соответствовали параметрам контроллера.

Делаем ремонт люстры с пультом управления своими руками

С развитием технологий, каждый хочет сделать свой дом уютней. Внести интересные дополнения в дизайн, автоматизировать некоторые элементы отделки и декора. Одним словом, облегчить свою жизнь, одновременно создав уникальный и качественный дизайн.

Содержание:

  1. Устройство люстры с пультом
  2. Как определить поломку
  3. Что в первую очередь искать?
  4. Проверка пульта и контроллера на работоспособность
  5. Ищем сгоревшие диоды
  6. Распостранненые причины поломок

Конструктивные особенности светильника

Одним из основных аспектов комфорта человека, является наличие качественного освещения, которое будет способствовать как отдыху, так и созданию продуктивной рабочей среды. А для облегчения управления освещением, всё чаще можно встретить люстры с пультом дистанционного управления.

Конструкция светодиодного светильника с пультом

Такие приборы имеют довольно сложную конструкцию, и для их сборки и подключения необходимо иметь некоторые познания. Для управления такими лампами используется пульт дистанционного управления, или контроллер. Люстра работает на довольно большом расстоянии и может устанавливать тот режим освещения, который вам необходим нажатием всего нескольких кнопок. Набор функций будет зависеть от типа устройства, которое вы используете.

Лампы с пультом управления разделяют на несколько типов:

  • Комбинированные
  • С использованием светодиодной техники.
  • Работающие с помощью галогенных ламп.

В зависимости от конструкции, увеличивается и сложность сборки и монтажа самого устройства. Также повышается и шанс поломки, которая будет требовать ремонта своими руками либо прибегая к помощи специалистов.

Пульт управления и его функции

В этой статье мы поговорим о том, как отремонтировать люстру с пультом управления своими руками. Расскажем вам, как определить уровень повреждения, какие виды повреждений бывают, почему возникают неисправности и как проверить работоспособность пульта, контроллера и светодиодных ламп.

Вы сможете легко понять, почему перестала включаться ваша люстра с пультом управления, разобраться с поломкой и произвести ремонт своими руками.

Определим серьёзность повреждения

Так как такие люстры обладают системой отдалённого управления, способны работать в разных режимах, программироваться и прочее, они подвержены повышенному риску выйти из строя. Поломка может быть от банально испорченных батарее в пульте, до серьёзной неисправности программной платы, блоков питания и контроллера.

Основными ми показателями поломки могут быть такие признаки:

  1. Лампа не включается от пульта.
  2. Не работают некоторые режимы освещения.
  3. Самовольно выключается.
  4. Не переключаются режимы, используя пульт, но исправно работают при регулировке выключателем.
  5. Мигание устройства, самовольное переключение между режимами.

Конечно, это краткий список основных неисправностей, которые встречаются чаще всего. Зачастую ремонт сводится к замене одной или нескольких составляющих конструкции.

Например, часто требуется отремонтировать или произвести замену пульта и контроллера, из-за чрезмерной нагрузки на систему могут горечь трансформаторы, блоки питания, приёмник или патроны.

Ищем неработающий элемент

Начнём с самой распространённой причины неисправности, это севшие батарейки. Не стоит сразу начинать паниковать и вызывать мастера, чтобы он раскурочил вам всю красоту. Начните с самого простого, что вы можете спокойно сделать своими руками, замените батарейки в пульте управления. Если замена не помогла, тогда следует искать причину поломки дальше.

Если лампа имеет несколько видом лампочке, тогда следует протестировать отдельные блоки. Обычно каждый тип подсветки группируют в блок, и за его работу отвечают несколько компонентов.

За соединение блоков в единую конструкцию, отвечает контроллер. Если пульт после замены не работает, то следует попробовать запустить люстру от выключателя.

Если и он не способен включить систему, тогда поломка скорей всего в контроллере. Если же с его помощью можно запустить отдельные модули системы, например, светодиодный ряд работает нормально, а галогенные лампы не включаются, тогда проблему следует искать в модуле галогенных ламп и делать ремонт там.

Проверьте все контакты, качественно они закреплены. Затем протестируйте работоспособность трансформаторов и блоков питания. Трансформатор может сгореть, если используются лампы слишком большой мощности.

Самым последним, что следует сделать, это проверить работоспособность самих ламп своими руками. Конечно, маловероятно, что сгорят сразу все, но и таким случаям есть место. Это может произойти из-за резкого скачка напряжения, нестабильности сети, слишком мощного трансформатора и блока питания.

Проверяем пульт и контроллер

Если лампа перестала работать и не включается от пульта. Как уже было сказано выше, первым делом следует заменить батарейки. Если такая махинация не помогла решить проблему и прибор не включается, тогда следует переходить к проверке работоспособности этого пульта и самого контроллера.

Если у вас есть дополнительный пульт, который подходит к контроллеру, можно использовать его в качестве тестера. Если и с его помощью ничего не вышло, тогда неисправность пульта можно отложить в сторону, проблему заключена в устройстве управления всей схемой.

Проверьте правильность подключения контроллера, возможно, его изначально подключили неправильно. Убедитесь, что входящая полярность соответствует норме, и провода подключены как указано в инструкции. Также проверьте качество подключённых проводов, надёжно ли они соединены.

Если всё в порядке, тогда следует полностью заменить контроллер. Так как без необходимых знаний ремонт устройства практически невозможен.

Проверяем работоспособность светодиодов

Светодиодные лампочки очень часто подвергаются поломке из-за неправильного использования. Они состоят из множества разных деталей, которые изнашиваются при повышенном входящем напряжении или неправильно подключении.

Самым простым способом проверить работоспособность лампочки, подключить её к другому прибору. Только следует убедиться, что он абсолютно исправен и работает нормально. Также для проверки можно использовать специальный или сделанный своими руками светодиодный тестер.

Он отлично подходит для лампочек с нестандартным цоколем. Ремонт светодиодов невозможен, их следует заменить, в случае, когда они перестают функционировать.

Причины поломок и их решения

Каждая технически сложная схема подвергается множеству возможных неисправностей. Причин возникновения неисправностей может быть очень много начиная от плохой подачи тока, заканчивая браком элементов питания и поддерживания работоспособности.

Люстры с пультом управления работают при входящем напряжении 220 Вольт. Если входящий ток имеет сильное отклонение, тогда риск возникновения поломки значительно увеличивается. Допустимое отклонение перепадов тока находится в пределах +- пять процентов. Если показатель уходит за эти границы, тогда устройство может быстро выйти из строя.

Также довольно распространёнными причинами является плохое качество соединения контактов, неправильно подключение, смена полярности, недостающая мощность трансформатора и блока питания. Очень часто последние два элемента выходят из строя из-за использования слишком мощных галогенных или светодиодных ламп, они вызывают перегруз схемы и запчасти выйдут из строя.

Могу ли я починить свой светодиодный пульт дистанционного управления?

Добро пожаловать в серию «Устранение неполадок» Hitlights, в которой мы ответим на самые распространенные вопросы и опасения, которые могут у вас возникнуть в отношении светодиодных лент. Приобретайте этот и другие контроллеры прямо здесь. Эта серия «Устранение неполадок» для них. На этой неделе мы рассмотрим простое быстрое исправление светодиодного пульта дистанционного управления, если ваш пульт столкнется с проблемой. Ниже описана четырехэтапная (на самом деле три!) процедура, которая должна решить большинство удаленных проблем, которые у вас есть!

1. Возьмите маленькую отвертку или аналогичный инструмент.

Я сказал, что на самом деле это три шага, но важно убедиться, что у вас есть надлежащее оборудование, независимо от того, какую работу вы делаете!

2. Удалите клавиатуру

Не беспокойтесь о пульте дистанционного управления, это временное удаление! Видите ли, большинство светодиодных пультов дистанционного управления на самом деле представляют собой просто гибкую пластиковую клавиатуру и печатную плату. Так что вам нужно аккуратно вставить отвертку или другой тонкий инструмент в угол пульта, я рекомендую один из нижних углов. Как только вы достанете угол клавиатуры, просто аккуратно снимите его. Не волнуйтесь, он вернется, без проблем!

3. Очистите все твердые частицы или мусор

Если в пульт дистанционного управления попала пыль, грязь, волосы, сыр, песок или другой мусор, это может быть причиной ваших проблем. Протрите его салфеткой, сухой тканью или чем-то подобным. Не забудьте также проверить заднюю часть клавиатуры, возможно, на клейкую подложку попала пыль, которая попала на нее в шаге 2. Не используйте воду или чистящие средства для удаления грязи или мусора. Любая влага может вызвать новые проблемы, поэтому следите за чистотой печатной платы!

4. Снова прикрепите клавиатуру к печатной плате.

Совместите кнопки на клавиатуре с соответствующими датчиками на печатной плате. Аккуратно повторно примените клавиатуру, как только все выровняется правильно. Клейкая подложка на клавиатуре — это все, что вам нужно, чтобы снова прикрепить ее, никаких других инструментов или расходных материалов не требуется!

Эта процедура должна решить большинство проблем. Если после одной или двух попыток у вас все еще возникают проблемы, позвоните в нашу службу поддержки клиентов! Они будут рады помочь с любой вашей проблемой! Хотите обновить свой пульт? Взгляните на некоторые из этих причудливых контроллеров! Хотите узнать больше о светодиодных пультах дистанционного управления HitLights? Взгляните на этот подробный обзор!

—

Контроллер снова работает? Готовы к следующему проекту? Наша бесплатная электронная книга под названием «Как выбрать светодиодные ленты» — идеальное руководство на следующем этапе вашего пути к светодиодному освещению.



Адрес электронной почты:

—



Спасибо, что прочитали эту часть нашей серии статей по устранению неполадок! Мы искренне надеемся, что это было полезно. Есть вопрос, на который мы еще не ответили? Присылайте нам свои вопросы по электронной почте [email protected], и мы ответим на них, как только сможем. Пожалуйста, помните, что наши сотрудники службы поддержки будут рады помочь вам с любыми вашими проблемами, вопросами и предложениями. Свяжитесь с командой напрямую по телефону (225) 304-0408.
