Как сделать мангал из кирпича своими руками

12 маяЛикбезСделай сам

Чтобы баловать семью и друзей вкуснейшими блюдами, придётся потрудиться. Но оно того стоит!

1. Приготовьте всё необходимое

Для постройки мангала понадобятся нехитрые инструменты, большинство из которых найдётся в любом гараже или сарае. А вот материалы и кое‑какие приспособления придётся докупить.

Лопата — для подготовки основания.
Песок, цемент, огнеупорная смесь, вода — для кладки.
Тротуарная плитка (опционально), щебень, или бутовый камень, или битый кирпич — для основания.
Кельма (мастерок) — для кладки.
Молоток‑кирочка — для колки и отёсывания кирпича.
УШМ (болгарка) с диском по камню — для резки кирпича.
Отвес, уровень, правило — для контроля правильности кладки.
Рулетка, угольник, карандаш, шнур — для разметки.
Очки, перчатки — для защиты.
Корыто — для замеса раствора.
Ведро — для воды и раствора.
Полнотелый красный кирпич — для возведения мангала.
Шамотный кирпич — для обкладывания топки.
Рубероид — для гидроизоляции.
Арматура, уголки — для армирования.
Базальтовая или каолиновая вата — для теплоизоляции.

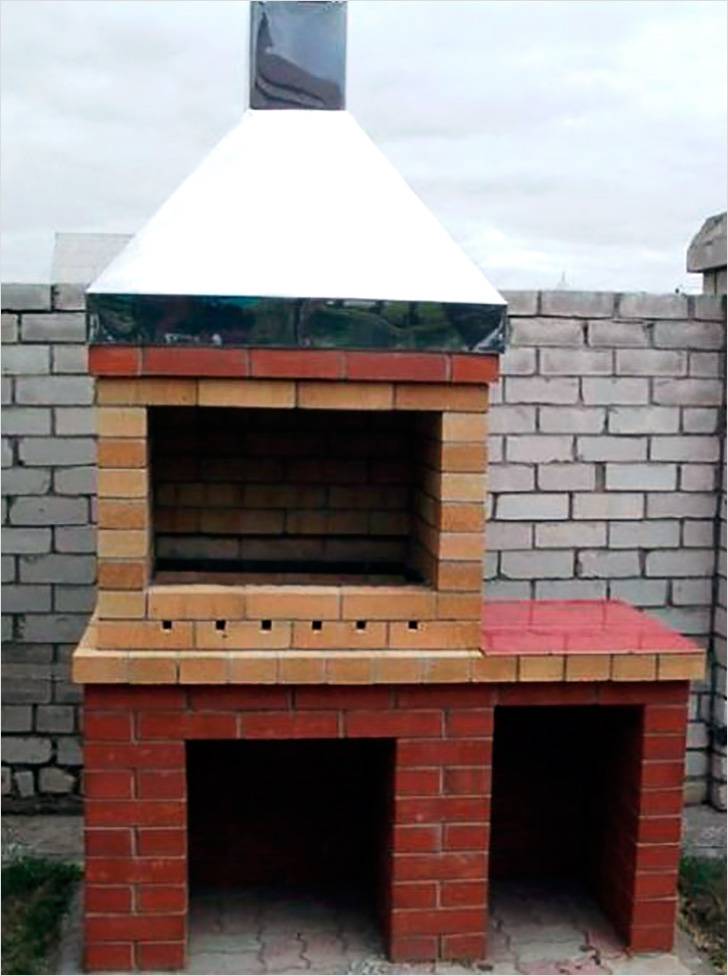

Металлический зонт‑колпак (опционально) — для защиты мангала.

2. Подыщите место для установки

Мангал должен стоять подальше от деревянных и других легковоспламеняющихся построек. Лучше всего расположить его между хозблоком и домом или в непосредственной близости к беседке. Учитывайте направление преобладающих ветров, чтобы дым и золу не сносило в сторону дома. Если места не очень много, позже для защиты можно высадить кустарники вокруг зоны барбекю.

Располагая мангал в глубине сада, не забывайте о коммуникациях: рядом с очагом не обойтись без электричества и воды. Заранее продумайте удобные подходы из разных мест участка.

3. Определитесь с конструкцией

Зная, какое пространство доступно для постройки, можно приступать в выбору самого мангала. Если у вас нет опыта, лучше остановиться на более простых вариантах без дымохода и дополнительных элементов вроде столешниц или мойки. Желательно составить проект или найти готовый. Он поможет не только точно подсчитать количество материалов, но и послужит шпаргалкой во время работы.

К сожалению, подробные чертежи с указанием раскладки каждого ряда стоят денег. Максимум, на что можно рассчитывать в интернете, в том числе на YouTube, бесплатно, — это общий обзор конструкции или просто фото готового результата, от которых мало пользы.

Поэтому здорово будет набросать проект на бумаге, в Sketchup или другом ПО для проектирования. Можно даже потренироваться и попробовать выложить мангал из кирпича без раствора. Это позволит определиться с удобной высотой, примерить размер решётки, а также предусмотреть крепления для шампуров.

4. Подготовьте основание

Кадр: Сергей Кузьмин / YouTube

Поскольку кирпич много весит, мангал следует располагать на прочном основании. Для небольших очагов, на кладку которых идёт до 200 кирпичей, достаточно вымостить площадку тротуарными плитками на утрамбованном песке или щебне, предварительно сняв дёрн.

Более тяжёлые мангалы нуждаются в основательном фундаменте. Для его обустройства необходимо выкопать котлован глубиной 50–70 см или не менее уровня промерзания на пучинистых грунтах. Далее заполнить его бутовым камнем, битым кирпичом или щебнем и залить поверх плиту толщиной 15–25 см из готового бетона или цементно‑песчаного раствора. Чтобы приготовить такую смесь самостоятельно, соедините 1 часть цемента с 4 частями песка и постепенно добавляйте воду, пока масса не начнёт напоминать сметану. Желательно усилить плиту арматурой, уложив её в середину конструкции.

До полного отвердения бетона в течение месяца начинать возведение очага нельзя. Исключение составляют лишь небольшие мангалы, к строительству которых можно приступать через несколько суток после схватывания основания.

5. Переберите и отсортируйте кирпич

Открытые мангалы без дымохода чаще всего строят из рядового (красного) полнотелого кирпича. А в вариантах с трубой дополнительно используется огнеупорный шамотный кирпич, которым обкладывают изнутри топку. Это необходимо для того, чтобы от высоких температур обычный материал не потрескался и не разрушился.

Некоторые умельцы, чтобы сэкономить, берут для мангала пустотелый кирпич. Это допустимо, но конструкция из такого материала получится менее долговечной.

Кирпичи должны быть одинаковыми, правильной формы, с прямыми углами, без трещин, искривлений и посторонних вкраплений. При постукивании хороший кирпич издаёт звонкий металлический звук, а при падении разбивается только на крупные куски. Материал такого качества используется в самых важных частях вроде топки.

Очень высокий звук дают пережжённые кирпичи, а слишком глухой — недожжённые. Первые неустойчивы к перепадам температур из‑за иного коэффициента расширения, а вторые недостаточно прочные и могут скрывать в себе трещины. В принципе такой материал годится для основания мангала, трубы и других элементов, не контактирующих напрямую с огнём.

6. Заготовьте фигурные элементы

Кадр: masterkladki / YouTube

Выполнять кладку следует быстро, чтобы нанесённый раствор не пересыхал и не терял прочность. Поэтому нужно сразу подготовить все целые кирпичи, половинки и другие куски. Разделить материал на части можно с помощью молотка‑кирочки или УШМ. Первый способ быстрее, второй позволяет добиться большей точности и применяется для сложных элементов.

Для колки лучше подходят хорошо обожжённые кирпичи. Их необходимо разметить с помощью карандаша, нарисовав линию по всему периметру. По этой же метке остриём молотка делают неглубокие насечки на каждой из граней, затем по ним слегка постукивают, переворачивая кирпич в руке. После этого уже сильнее ударяют в ребро с одной и с другой стороны до отделения части. Неровности убирают, потерев этой гранью о другой кирпич.

Болгаркой работать проще. После разметки карандашом достаточно сделать прорези с каждой стороны. Можно даже не дорезать до конца, а потом просто ударить кирочкой для отделения куска. Оставшуюся выступающую часть легко подчистить УШМ, сделав грань идеально ровной.

7. Приготовьте раствор

Кадр: Ziskind Village / YouTube

Для кладки используются два типа раствора, имеющие разные свойства. Глиняно‑песчаный устойчив к повышенным температурам, но боится влаги, поэтому применяется в топке. С цементно‑песчаным всё в точности наоборот: он не выдерживает сильный нагрев, но лучше переносит воздействие воды, так что его используют для основания, массива кладки и трубы.

Глиняно‑песчаный раствор можно приготовить самостоятельно, но это довольно хлопотное дело. Ведь нужно найти подходящую глину, подобрать правильные пропорции. Проще использовать покупную огнеупорную смесь для кладки печей, рассчитанную на температуру от 1 000 °С. Её нужно лишь развести водой по инструкции, а потом дать настояться в течение указанного времени (обычно 60 минут).

Цементно‑песчаный раствор также можно сделать из готовой сухой смеси с помощью воды. Но при желании его легко приготовить самостоятельно, смешав 1 часть цемента, 3–4 части хорошо просеянного песка и постепенно добавляя воду до получения нужной консистенции.

Оба раствора должны быть полностью однородными и по густоте напоминать сметану. При кладке излишки правильно разведённой смеси легко выдавливаются под весом кирпича и небольшом нажиме рукой.

8. Выложите цоколь

Кадр: Ziskind Village / YouTube

Кладка начинается с цокольной части. Карандашом или мелом на фундаменте размечают контуры мангала. Если конструкция совсем простая, можно обойтись без этого. Первый ряд, как и все последующие, следует разместить сначала насухо, примерив и проверив подгонку кирпичей, и только потом уложить на раствор.

Однако класть прямо на фундамент нельзя: из‑за близости к земле в блоках будет накапливаться влага и со временем они разрушатся. Избежать этого можно, добавив под кирпичи слой гидроизоляции, например рубероид или другой подобный по свойствам материал.

Сначала нужно положить угловые камни. Затем с помощью шнура убедиться, что длина диагоналей одинакова, а при необходимости подкорректировать расположение угловых элементов. После этого можно добавить остальные кирпичи в ряду.

9. Продолжайте кладку

Кадр: Ziskind Village / YouTube

Размещать весь ряд сразу на раствор не стоит: он быстро пересохнет. Лучше наносить массу на один‑два кирпича. Сами же камни перед укладкой следует окунать в воду на несколько секунд. В противном случае из смеси будет вытягиваться много влаги, и она быстро загустеет.

Старайтесь выдерживать минимальные швы между кирпичами. Для обычного рядового — не более 5 мм, а для шамотного — не более 3 мм. Все швы должны быть полностью заполнены раствором. Выдавленные излишки убираются кельмой или рукой. Снаружи это необходимо из соображений эстетики, а изнутри — для уменьшения сопротивления дыму и улучшения тяги.

Каждый последующий ряд укладывается так, чтобы вертикальные швы нижнего приходились на центры камней верхнего. То есть если первый начинается с целого кирпича, значит, второй — с половинки. И потом всё повторяется: все чётные и все нечётные ряды будут одинаковыми.

10. Не забывайте оформлять швы

Кадр: Nivok111 / YouTube

Растворы довольно быстро схватываются, поэтому следует прямо во время кладки оформлять наружные швы. Им можно придать вогнутую или, наоборот, выпуклую форму, с помощью разрезанной вдоль трубки или шланга.

Кадр: Ziskind Village / YouTube

Другой вариант оформления кладки — «впустошовку», когда швы оставляют заполненными не до конца, с одинаковым зазором. Для этого по краям ряда кладут квадратные стальные прутки 5 × 5 мм. После укладки нескольких кирпичей элементы извлекают и переставляют дальше по ряду. В итоге получается ровный, аккуратный шов.

11. Следите, чтобы кладка была ровной

Кадр: Ziskind Village / YouTube

Важно, чтобы стены и углы были строго вертикальными. Для проверки этого следует прикладывать к кладке уровень и при необходимости корректировать выступающие камни лёгкими постукиваниями молотком.

Ряды, в свою очередь, должны быть горизонтальными — это тоже проверяется длинным уровнем или правилом. Если мангал большой, можно натянуть сверху угловых кирпичей шнур или леску и по ним равнять верх остальных камней при укладке.

12. Сделайте арки и перекрытие

Кадр: Деревенские дела / YouTube

В простых мангалах достаточно встроить жаровню для углей. Хотя можно и просто насыпать их на дно очага. Но в более серьёзных конструкциях пространство под топкой и над ней необходимо закрывать арками и перекрытиями, опирающимися на стальные уголки.

Арки формируют из нечётного количества кирпичей, которые выкладывают по заранее вырезанному шаблону из фанеры или доски с нужным радиусом. Камни укладываются от стен к центру, а затем посередине соединяются разрезанным в форме клина замковым кирпичом. Крайние элементы подрезают для точного примыкания.

Кадр: Деревенские дела / YouTube

Для перекрытий используются стальные уголки, которые служат опорой для лежащих сверху кирпичей. Элементы укладываются между уголками, а с наружной части мангала — на них. В последнем случае в камне пропиливается отверстие на глубину верхней полки уголка.

Металлические перемычки не должны доходить до стенок на 1–2 см, иначе при нагреве и расширении они могут разрушить кладку.

13. Займитесь топкой

Кадр: Ziskind Village / YouTube

В простых открытых мангалах топку можно выложить из обычного кирпича. В больших конструкциях с дымоходом температура очень высока, и её может выдержать только огнеупорный шамотный кирпич. Поэтому изнутри топка обкладывается именно таким материалом параллельно с основной кладкой или потом. Второй вариант менее удобный.

Раствор в этом случае используется глиняно‑песчаный. Кирпичи можно устанавливать на ребро, главное — соблюсти два важных условия. Нельзя соединять обычную и огнеупорную кладку: последняя будет расширяться при нагреве, что может привести к разрушению конструкции. По этой же причине не стоит укладывать шамотный и рядовой кирпич вплотную: оставляйте зазор примерно в 1 см. Его желательно заполнять базальтовой или каолиновой ватой (в крайнем случае песком) для теплоизоляции.

14. Выложите дымосборник

Кадр: Ziskind Village / YouTube

Этот элемент есть только у больших мангалов. Он является связующим звеном между топкой и трубой. Дымосборная камера соединяет их между собой за счёт постепенного сужения. Кирпичи здесь кладутся на глиняно‑песчаный раствор.

Для перекрытия проёма очага снова используются арки или металлические уголки. Потом каждый ряд кладки с боков и спереди смещают на 3 см внутрь, чтобы получить своеобразную пирамиду и постепенно выйти на размер трубы. Для улучшения тяги выступающие внутрь углы кирпичей желательно срезать, хотя это необязательно.

15. Возведите дымоход

Кадр: Алексей Шойко / YouTube

Труба тоже есть только у основательных очагов. Если строите небольшой мангал, переходите к следующему пункту. Дымоход выполняется в полкирпича, материал укладывается широкой стороной. Сечение трубы должно быть не менее 12% от площади топочного отверстия, а высота — от 1–1,5 м (от низа топки) или на 0,5 м выше, чем конёк крыши беседки.

Кладка выполняется на цементно‑песчаный раствор. Толщину шва здесь допускается увеличить до 10 мм. Для проверки вертикальности используют уровень и отвес. На конце дымохода желательно установить металлический зонт‑колпак, который защитит верх трубы и внутренние стенки от разрушающего воздействия влаги во время дождя и таяния снега.

16. Просушите конструкцию

После кладки нужно дать мангалу полностью высохнуть естественным образом. Небольшим конструкциям для этого достаточно 1–2 дней, а очагам с дымоходом — не менее недели. Полностью просохшим мангал считается после того, как на его поверхности исчезнут сырые пятна, а на металлических конструкциях перестанет появляться конденсат.

Ускорить сушку крупной постройки можно, сжигая в ней понемногу сухого топлива вроде щепы. Объём закладки должен быть около 20% от стандартного объёма топки. С каждым разом его увеличивают, постепенно доводя до нормального. При этом желательно не доводить температуру наружной поверхности мангала выше 50–60 °С (при ней руку можно удержать на поверхности в течение нескольких секунд).

Мангал из кирпича своими руками

Любители природы знают, что пища, приготовленная на костре, на свежем воздухе значительно вкуснее и ароматней любой приготовленной дома. Поэтому, в первую очередь при строительстве дачи или загородного дома планируется открытый очаг в зоне отдыха, желательно из надежных и долговечных материалов. Кирпичный мангал станет достойным украшением любого ландшафта.

Мангал — это сложное устройство, используемое для приготовления на природе мяса, рыбы, птицы, овощей и другой пищи. Жар в мангале идет от огня, еда готовится на открытом костре или с помощью горячего дыма, тлеющих углей и древесины. Возведение такой конструкции требует тщательной подготовки, учета многих нюансов и соблюдения некоторых технологических особенностей. В данной статье мы расскажем как сделать мангал из кирпича своими руками, дадим пошаговую инструкцию, а также продемонстрируем фотографии, схемы и видео материалы.

Выбор места

Мангал — это стационарное строение, которое сразу нужно возводить качественно, с учетом того, что оно будет служить долгие годы. Перед тем как построить садовый мангал из кирпича необходимо определиться с выбором места под будущее строение.

Обратите внимание! При определении месторасположения очага следует учесть направление ветра на загородном участке, особенности рельефа и ландшафта. Мангал должен располагаться на безопасном расстоянии от объектов и строений с пожароопасными конструкциями (деревянными постройками, легко возгораемыми материалами, деревьями, кустами и т.д.).

Однако в то же время, очаг должен быть достаточно близко к зоне отдыха, чтобы в процессе приготовления пищи было удобно транспортировать готовые блюда к столу.

Определение размеров и комплектации

Определение размеров и комплектации мангала

После выбора места необходимо определиться с размерами будущей конструкции. Если есть возможность и небольшой опыт, желательно составить самостоятельно, можно даже нарисовать проект от руки. Дело в том, что по такому проекту будет проще не только строить. По проекту значительно проще рассчитать расход строительных, отделочных и расходных материалов. Нелишне будет заранее предусмотреть отсек для золы, поддува воздуха и отдельное место для хранения дров и углей. На этапе проектирования необходимо определиться с навесом над уличным мангалом, так как для него на стадии строительства нужно будет сделать специальные закладные элементы.

Инструменты

Обратите внимание! Для шампуров и других специальных приспособлений следует предусмотреть специальные места, а также продумать металлическую решетку, ограждающую открытый огонь от продуктов. В таком случае можно продумать закладку топлива сбоку мангала, а не сверху. Такая конструкция будет наиболее технологичной, что обеспечит удобное приготовление блюд.

Подбирая размеры, в первую очередь нужно спроектировать высоту мангала. Самое главное – максимальное удобство для всех пользователей. Самая идеальная высота мангала — это расстояние от запястья руки до земли. Стандартная длина мангала, внутренней топки, обычно не превышает одного метра. Этот размер позволяет одновременно поместить необходимое количество шампуров. С учетом вышеперечисленных параметров наружные размеры мангала из кирпича таковы: 590 мм на 1400 мм. Постройка таких габаритов требует около 300 кирпичей.

Выбор кирпича

Перед строительством простого мангала из кирпича, следует подготовить необходимые материалы. Правильно выбрать кирпич очень важно и ответственно. Эксплуатация очага этого вида предполагает круглогодичное использование, а также то, что кирпич может при применении нагреваться до очень высокой температуры и затем остывать. Далеко не все типы кирпичей могут выдержать такие перепады.

Материалы для строительства мангала

Обратите внимание! Наиболее подходящим будет печной кирпич, который специально производится для сложных температурных режимов. В качестве раствора для кладки желательно использовать глиняно-песочную смесь. Глину для этих целей заранее вымачивают в воде на два дня.

Технология строительства

Первоначально копают небольшой котлован под фундамент (глубиной 600 мм, и размером 800 мм на 1600 мм)

Засыпаем основание песком на 100 мм
Делаем опалубку, желательно из влагостойкой фанеры
Монтируем армирование
Заливаем в опалубку бетонную смесь
Делаем сверху гидроизоляцию с помощью специальной пленки или рубероида
Начинаем класть кирпич. Через каждые два слоя кладку желательно перекладывать металлической сеткой для прочности конструкции. После шести или семи слоев кладки выполняют перекрытие. Далее продолжают делать кладку еще в три ряда в высоту. Последние ряды предназначены для организации места жарки. Здесь в конструкции лучше предусматривать небольшие зазоры, обеспечивающие поступление воздуха для горения.
Наружные стены мангала можно просто оштукатурить или облагородить натуральным камнем.

Мангал можно с одной или двух сторон дополнить столешницами из специально обработанной древесины или камня.

Это будет очень удобно и технологично. Под столешницей можно разместить шкафчики для посуды. И конечно, продумайте навес от непогоды и освещение.

Видео

О том, как правильно построить мангал вы можете узнать из предложенного нами видеоматериала:

Фото

Уличный мангал

Простой мангал

Угловой мангал

Мангал в беседке

Мангал с казаном

Красивый мангал из кирпича без крыши

Маленький мангал

Компактный кирпичный мангал

Беседка с мангалом

Кладка первого ряда

Второй ряд кладки

Строительство мангала с двумья жаровнями

Схемы

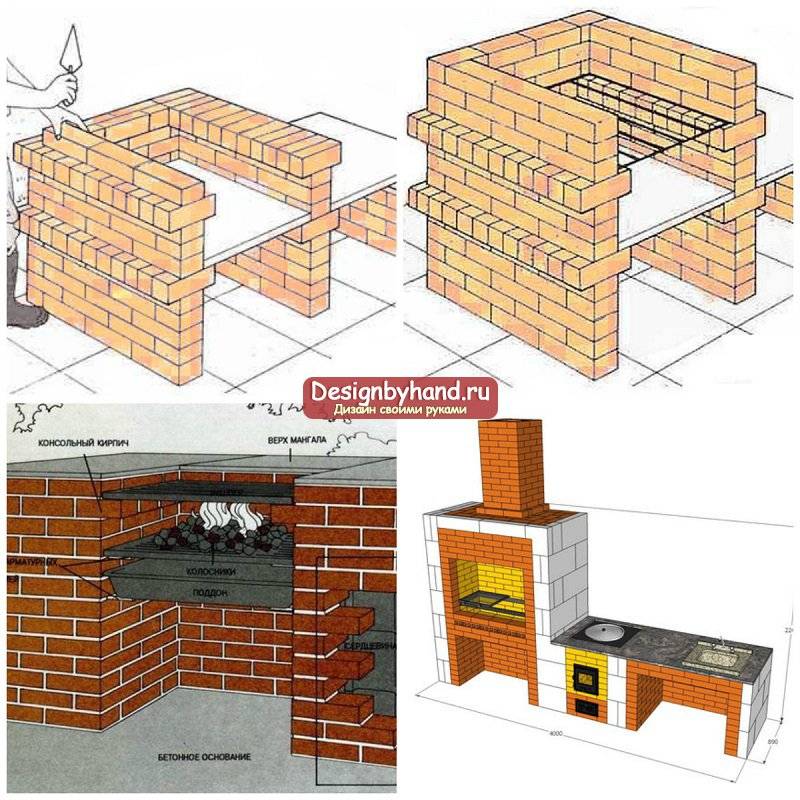

Эти схемы и чертежи помогут вам разобраться в технологии кладки мангала из кирпича:

Универсальный мангал

Схема устройства мангала из кирпича

Схема уличного мангала

Виды фундамента для мангала

Схема мангала

Мангал пианино

Схема кладки кирпичного мангала

Конструкция

Чертеж кирпичного мангала

Кирпичный мангал с крышей

Мангал из кирпича своими руками (фото, чертеж, порядовка).

3 варианта

В одной из наших статьей мы уже рассказывали об альтернативных решениях при изготовлении мангала. Так вашему вниманию был предложен вариант мангала из газового баллона. Но не всем подойдет такой вариант. Многие пожелают иметь на своем приусадебном участке стационарный мангал из кирпича. Мангал из кирпича выглядит более внушительно и солидно, так его можно вписать в зону отдыха или добавив к нему трубу поставить под крышу. Кроме того, мангал из кирпича подойдет для тех, у кого этот самый кирпич есть в большом количестве, а планов на него нет. Но не будем фантазировать по этому поводу, раз уж вы решились на мангал из кирпича, то расскажем непосредственно об особенностях монтажа такого мангала и приведем пример его возведения.

Кирпич для мангала из кирпича

Материал, а именно кирпич из которого вы собираетесь сделать мангал, должен обладать определенными свойствами. Ведь камера для дров будет нагреваться до значительных температур, в итоге обычный кирпич может просто напросто раскрошится, треснуть. Для мангал из кирпича не подойдет белый или красный строительный кирпич, это само собой. По крайней мере камеру для дров из этого кирпича точно не стоит делать. Также не стоит применять и огнеупорный кирпич применяемый для отделки камер печей. Такой кирпич обычно работает с постоянно высокими температурами, а вот их изменение от нагрева до резкого охлаждения за несколько часов также может негативно сказать на нем.
Самым удачным вариантом будет обычный печной или клинкерный кирпич. Он обладает оптимальными физическими свойствами для сооружения мангала. Если у вас нет такого количества печного кирпича, то нижние порядовки, то есть низ мангала можно выложить из другого вида кирпича.

Размеры и формы мангала из кирпича

В этом случае все будет определять ваша эргономика, то есть такая конструкция мангала, которая позволит вам удобно подойти, удобно засыпать угли или положить дрова и удобно, впоследствии, пожарить на мангале вашу пищу. Так высота приведенного здесь мангала соответствует высоте 1000 мм, ширине 1400 мм и ширине 590 мм.
При таком раскладе к мангалом будет пользоваться среднестатистическому человеку, а количество одновременно приготовляемых шашлыков может быть до 10 штук.

Мангал из кирпича своими руками (1 вариант) с порядовкой и фото

Прежде всего, необходимо обеспечить достойную опору нашему мангалу и тут не обойтись без фундамента. Может быть полноценным фундаментом это не назовешь, но бетонная подушка высотой в 10- 15 см с армированием металлической сеткой будет оптимальным вариантом. Копаем яму под подушку, делаем опалубку, устанавливаем арматуру и заливаем все цементно-песчаной смесью или бетоном.

Далее начинаем укладку кирпичей на подушку. При этом предварительно можно уложить гидроизоляцию в виде рубероида или толи.

Внизу мангал предусмотрено место под дрова, которые будут укрыты от осадков.

С одной из боковых сторон предусмотрена площадка под посуду. Глубина мангал будет 1 кирпич.

Порядовка мангала из кирпича

Порядовку при монтаже мангала можно посмотреть на рисунке ниже.

Укладывая по ней вы построите один из простых кирпичных мангалов. При возведении мангала, полые боковые стойки можно засыпать керамзитобетоном. В качестве раствора до 8 ряда лучше использовать песчано — цементную смесь, как для возведения стен, далее применять раствор используемый для кладки печей.
Также, для создания перемычек вам потребуется еще и металлический уголок. Уголок необходимо будет подрезать так, как показано на рисунке кладки мангала по рядам. Также придется резать некоторые из кирпичей. Лучше всего для этого использовать болгарку с кругом по металлу для уголка и соответственно с алмазным кругом для кирпича.

Мангал из кирпича своими руками (2 вариант) с чертежом и фото

Еще один вариант мангала с чертежом, вернее с эскизом. Но при взгляде на него все становится понятно. Здесь можно сразу представить сколько места будет занимать мангал на участке и сколько потребуется для него кирпича.

Первоначально также заливаем фундамент. Без фундамента не может быть смонтирован ни дом, ни мангал. Иначе сами знаете что будет… В нашем случае фундамент довольно массивный, это прутки скрепеленные проволокой и залитые бетоном.

Перед заливкой бетона делаем опалубку.

Теперь можно приступать и к кладке. Используем уровень и уголок.

Для контроля швов по толщине, за шаблон можно взять трубу подходящего диаметра.

Согласно чертежа (эскиза) выкладываем 4 уровня кирпича. Дальше приступаем к изготовлению арки.

Арка выполняется с использованием каркаса из гипсокартона. Вырезаем удерживающие элементы и вставляем их в основание мангала.

Для верхней части используем тот же гипсокартон, но надрезанный. Это необходимо для обеспечения его гибкости.

Устанавливаем все части гипсокартона таким образом, чтобы на него можно было положить арку.

Кладем кирпичи по дуге и заполняем щели между ними раствором.

Проверяем еще раз все по уровню.

Кладем ряд над аркой. Он должен быть ровным.

Устанавливаем между кирпичами металлические скобы, чтобы потом на них можно было положить решетку.

Затираем стенки мангала. Отмываем их с помощью щетки.

Кладем решетку и мангалом из кирпча можно пользоваться.

Арка мангала декоративная, но с ней он смотрится куда более выигрышно, нежели просто формы прямых линий.

Такой мангал вполне может украсить садовый участок, и будет функциональным. При этом он не так уж сложен в изготовлении.
Третий вариант мангала из кирпича самый простой. На него также потребуется меньше всего кирпича.

Мангал из кирпича своими руками (3 вариант) с фото

Также делаем фундамент. Копаем яму, засыпаем песок…

В этом случае это подушка из песка и тротуарной плитки.

Первый ряд кирпича кладем плашмя, а дальше на ребро.

Набираем высоту стенок

Здесь уже можно установить перемычку. Используем обычный уголок 45*45.

Кладем стенки самомго мангала, места для очага. Заметьте, что края чаши для очага положены из кирпича плашмя, кроме лицевой стенки. Устанавливаем решетку.

Вот мангал и готов, разве что осталось запастись чем-нибудь для жарки на нем.

Конечно, в процессе кладки мангала из кирпича у вас могут появится свои оригинальные идеи, с которыми вам возможно будет и лучше и удобнее в последствии эксплуатировать мангал.
Тем не менее, надеемся, что для вас, в качестве базового варианта, все же пригодится информация из нашей статьи, в качестве альтернативы по изготовлению мангала своими собственными руками из кирпича.

Также вы можете подумать и о другом варианте печки во двор — «Печь с мангалом и плитой для зоны отдыха на даче (с порядовкой)«.

простой садовый или дачный проект, угловой, под казан, с печкой, в беседке, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, но возле дома или на даче хочется большего удобства, и эстетика. Все это могут обеспечить кирпичные мангалы. За счет пластичности материала они могут быть небольшими – занимать около одного квадратного места площади, а могут быть и приличные угловые комплексы с очагом, варочной поверхностью и даже с раковиной и подведенной водой/канализацияю. Выложить своими руками самые простые кирпичные жаровни сможет даже совсем неопытный каменщик. Один из таких проектов будет подробно описан ниже. Его можно использовать в качестве тренировочной миссии перед созданием чего-то более серьезного.

Содержание артикула

1 Мангал кирпичный простой
- 1.1 Размеры и материалы
- 1.2 Порядок и порядок работ
2 Видео заказ мангала из кирпича с печью из кирпича
3 90zi беседка
- 3.1 Размеры и материалы
- 3.2 Заказ и пояснения
4 Кирпичная кладка мангала: другой проект
5 Мангал с кирпичным казаном
6 Мангал угловой из кирпича

Простая кирпичная жаровня

Любая кирпичная конструкция требует фундамента. И даже такой небольшой мангал, как представлено ниже, очень нежелательно ставить прямо на землю. Придется заливать фундамент. Можно сделать его ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой кирпичный мангал своими руками сможет сложить даже новичок.

Размеры фундамента под кирпичный мангал на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости яма углубляется на 10-15 см. Его дно выравнивают и утрамбовывают. Насыпают 10-сантиметровый слой щебня и снова утрамбовывают. Желательно в этом случае использовать виброплиту: ручной трамбовкой грунт достаточно не уплотнишь. Высота ленты 20-30 см, толщина плитного фундамента 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутом диаметром 10-12 мм. Для ленты – по периметру укладываются две нити, для плиты делается «клетка»: бруски укладываются вдоль и поперек с шагом 20 см. Все заливается бетоном марки не ниже М200.

Если температура при строительстве держится около +20°С, работы можно продолжать примерно через неделю: бетон набрал более половины своей прочности. На него укладывают два ряда гидроизоляции (рубероид, рубероид, современная рулонная гидроизоляция), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно приступать к укладке.

Размеры и материалы

Это небольшой мангал из кирпича своими руками, можно даже без опыта сложить. Это конструкция в форме буквы «П». Есть две части: сама жаровня и стол рядом с ней. Дизайн прост и легко модифицируется. Вы можете добавить еще одну секцию рядом, сделать ее шире или уже, глубже или мельче. Можно сделать два выступа под решетки – это если будет готовиться большое количество шашлыка.

В базовой версии размеры:

ширина 180 см;
глубина 90 см;
мангал высотой 100 см.

Для кладки этого садового мангала можно взять полнотелый керамический кирпич, также можно использовать шамотный ША-8.

Для заказа, приведенного ниже, было использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор применяют цементно-песчаный 1:3 или с добавлением в него одной части извести. Далее там, где уже будет происходить нагрев, используется глиняно-песчаный раствор. Его пропорции подбираются исходя из качеств глины (жирная, нормальная, тощая). Плотность – она должна быть не слишком жидкой, но и не слишком густой. О том, как хороша густая сметана.

Порядок и порядок работы

Этот дачный мангал сделан из кирпичей, уложенных на ложе. Два выступающих ряда (кирпичи укладываются поперек) служат опорой для листа мангала и сетки мангала. Сюда же можно положить ложку (надеть на узкую часть), тогда лист поднимется немного выше. В нижнюю часть можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно резать болгаркой. Первые шесть рядов образуют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Это должно быть то же самое.

Заказ небольшого дачного мангала из кирпича

Чтобы не нарушать геометрию при строительстве, можно натянуть шнуры и выровнять по ним все ряды. Но каждый кирпич и каждый ряд контролируются уровнем на горизонтальность. Постоянно нужно проверять вертикальность стен и углов. Для этого используйте строительный отвес (шнур с грузом на конце). Проверить вертикальность можно уровнем, но он имеет погрешность, особенно если это не профессиональный, а любительский инструмент. Так что при такой проверке есть сплошная вероятность получить мангал с косыми, навороченными стенками.

Заказ этого кирпичного мангала прост и не требует дополнительных пояснений. Могут возникнуть вопросы по сушке. Если погода сухая, оставьте гриль сохнуть на три-четыре дня. Затем можно понемногу разводить огонь. Топим пару дней в щадящем режиме, используя тонкие дрова и немного. Затем можно жарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. Отличается от базовой версии наличием двух рядов выступающих кирпичей. Еще одно отличие — стол меньше.

Если предвидится дождь, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно приступить к медленной сушке: разжечь огонь небольшой и ненадолго. Сушка также займет 2-3 дня. Тогда кирпичный мангал, сложенный своими руками, можно опробовать.

Вам может быть интересно прочитать «Как сделать мангал из металла своими руками»

Видео заказ кирпичного мангала с печью

Для тех, кто лучше слов воспринимает визуал, будет удобнее смотреть чем читать описание.Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

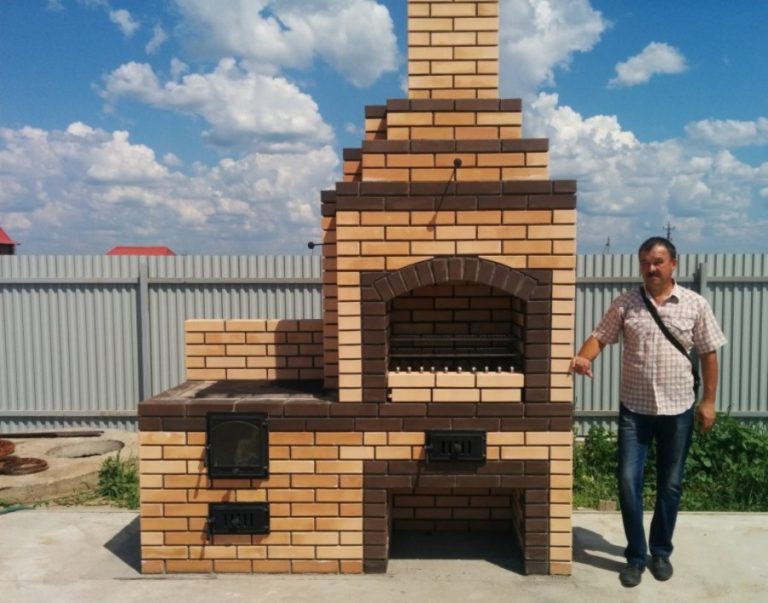

Это сооружение более монументальное — свод у топки круглый, рядом печка. Совсем без опыта справиться будет сложно.

Мангал из кирпича в беседке

Если вы собираетесь установить кирпичный мангал в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что не добавит вам радости . Для беседки нужен мангал с дымоходом. Эта конструкция более сложная, но такой вариант вы без труда сможете сделать сами. Порядок кирпичного мангала для беседки, приведенный ниже, также не очень сложно сложить своими руками. Также у нее, как и у первой, ровный свод, что при отсутствии опыта сделать гораздо проще.

Размеры и материалы

Этот кирпичный мангал/мангал среднего размера:

ширина 150 см;
глубина 75 см;
общая высота до начала дымохода 217,5см.

Внешний вид и разрезы кирпичного мангала. Можно сделать своими руками в беседке

Для кладки можно использовать полнотелый керамический кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладка «холодного» пояса — до 11 ряда включительно — может производиться на цементно-песчаном растворе (1:3). Далее нужно использовать глину-песок. Толщина шва в любом случае 5-7 мм.

Точно выдержать.

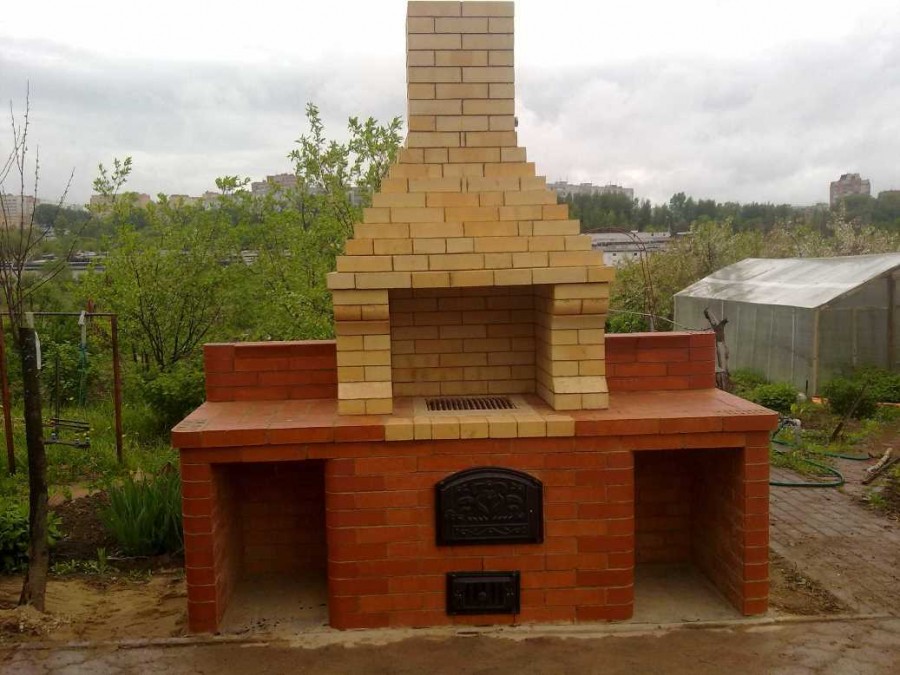

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для предметов домашнего обихода. Горячая зона начинается с 12-го ряда. Здесь разводят костер, устанавливают мангал под мангал или стойки для барбекю.

Пример постройки беседки из дерева описан здесь, а один из возможных вариантов летней кухни — в этой статье.

Заказ и объяснение

Заказ этого кирпичного гриля немного сложнее, поэтому нужны пояснения. Первый ряд выкладывается вровень с полом беседки. Если у вас фундамент получился невысоким, его также можно поднять с помощью кирпичей, уложенных на цементный раствор.

Заказ кирпичной решетки для беседки

Следующие четыре ряда кладутся с перевязкой. Это будет дровник – площадка, где удобно хранить дрова. На пятый ряд сверху укладываются три полосы металла толщиной 3 мм и шириной 50 мм. Они будут служить опорой для следующего ряда кирпичей. Уложите шестой и седьмой ряды по схеме.

В 8 ряду начинается формирование двух камер для предметов обихода. Внимательно посмотрите на расположение швов. Это важно: ни один из них не должен совпадать со швом нижнего ряда. Только так кирпичная стена будет достаточно прочной. Там, где этого требует схема, кирпичи обрезаются: используются половинки и даже четвертинки.

В 11 ряду среднюю стенку уже не кладут, а сверху снова кладут металлические планки: на них будет опираться следующий ряд, перекрывая хозяйственное отделение. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а спереди кирпичи выступают примерно на 3 см.

13-й ряд тоже выложен сплошным. На нем будет установлен мангал. По размерам он все же немного больше предыдущего.

Средняя часть ордера: формируем зону очага

Следующие ряды формируют «горячую» зону — здесь будет гореть огонь. Эта зона меньше по размеру, чем все нижележащие строки. Чтобы сделать его более устойчивым к огню, его кладут с узкой стороны шамотным кирпичом. Он не совпадает по размеру с керамическим и высота рядов и швов будет другой. Игнорируйте это, выкладывая его независимо от керамики. Просто следуйте чередованию, как указано на схемах.

В 21 ряду уложен стальной уголок. Может использоваться из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длина – от середины кирпича справа до середины кирпича слева. На этот угол будет опираться передняя стенка дымохода.

Формирование трубы для отвода дыма от мангала

В 22 ряду также шамотный кирпич, и появляется передняя стенка дымохода, упирающаяся в угол. По размерам этот ряд больше предыдущих: передние кирпичи свисают над углом на 3 см. Следующий ряд становится еще шире, а затем идет постепенное уменьшение. Дымовой канал сужается ряд за рядом. К 30 ряду формируется труба. Он возвышается над крышей беседки не менее чем на 50 см. При его построении чередуются 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь ее нужно просушить без огня 5-7 дней, а затем несколько дней постепенно нагревать, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как сделать, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы »

Кирпичная кладка мангала: еще один проект

Еще один вариант мангала из кирпича в беседку представлен на видео. Объяснений нет , но все достаточно понятно и сложностей в этом проекте нет.Наверное, стоит сказать, что начиная с 52 секунды укладываются 4 распиленных кирпича.Лицевая верхняя часть их срезана под углом 45°.На видео , распиленные части имеют более светлый оттенок

Также на второй минуте (1:35) формируется свод. Сделать это проще, если вырезать и закрепить шаблон гипсокартона, а по нему укладывать кирпичи.

Мангал с кирпичным казаном

Еще один вариант мангала, но посложнее: под казан с печью. Видеоинструкция подробная, в кадре есть пояснения от автора.

Строительство кирпичной беседки описано здесь.

Мангал угловой из кирпича

Иногда хочется поместить кирпичную мангу в угол. Для этого существует специальная форма топки, хотя никто не мешает сделать один из ранее предложенных вариантов, а приделать хозяйственную поверхность уголком. Один из угловых мангалов из кирпича выкладывается в порядке, указанном ниже. Это уже достаточно серьезная работа, с дверцами, защелками и прочими атрибутами печного дела.

Мангал угловой кирпичный: первая часть заказа

Вторая часть заказа

Завершающие ряды кирпичной кладки углового мангала

Беседка с мангалом из кирпича: пошаговая инструкция по самостоятельному строительству

Мангал — простейший угольный мангал. В ней готовят шашлыки, рыбу, овощи. Чаще всего такие конструкции изготавливаются из железа. Однако на дачных участках все чаще встречается более интересный вариант – беседка с кирпичным мангалом.

Содержание

Преимущества и недостатки кирпичных конструкций
Виды конструкций кирпичных мангалов
Проекты беседок
Как обустроить кирпичный мангал в беседке
Инструменты и материалы
Как сделать кирпичный мангал в беседке
Фундамент 0007 9 Пожарная безопасность 9 меры при эксплуатации

Кирпичные постройки служат дольше, поэтому печь рекомендуется класть из кирпича

Кирпичная конструкция имеет ряд преимуществ.

Долговечность — открытая или закрытая кирпичная беседка прослужит гораздо дольше, чем постройка из досок, бруса или поликарбоната.
Высокая прочность — беседке не страшны самые сильные ветры и механические повреждения.
Камень аккумулирует тепло, поэтому влажной осенью в таком строении уютно, а жарким летом — прохладно.
Кирпичную беседку гораздо проще дополнить разнообразными приспособлениями: мангалом, мангалом, русской печью. Здесь можно оборудовать открытую летнюю кухню. А если остеклить и утеплить здание, то можно превратить его в полноценный гостевой дом.

Недостатки:

Кирпичная конструкция, даже открытая, много весит. Требуется соорудить хотя бы мелкозаглубленный фундамент.
Строительство занимает много времени. Чтобы правильно класть кирпичи, нужна высокая квалификация.

Кирпичная беседка с мангалом или мангалом намного дороже деревянной конструкции с кирпичной печью.

Виды конструкций кирпичных мангалов

Заливка фундамента под мангал

Обустроить мангал можно в любом здании, как закрытом, так и открытом. Однако конструкция самого мангала может варьироваться.

Вариант без фундамента — мангал собирается своими руками на ровной площадке. Он состоит из 3-х кирпичных стен в 1 ряд с выступами под мангал, точнее металлический ящик с углями, и под пару решеток разного размера. Мясо обжаривается снизу, овощи или морепродукты сверху. Иногда мангал дополняют небольшим отсеком со столешницей, чтобы было где оставить полуфабрикаты и готовые блюда. Дрова хранятся под мангалом в образовавшейся нише.
Классический гриль-барбекю устроен несколько сложнее. В этой модели мангал представляет собой кирпичную нишу сложной формы – с крышкой, закрытую с трех сторон. Иногда даже с дополнительным подоконником перед камерой, чтобы создать подобие углубления. Жаровня стоит на каменном постаменте. Этот вариант оснащен дымоходом – кирпичным или металлическим.
Барбекю кирпичное — по сути, это тот же мангал, но дополненный стационарной решеткой-гриль. В «чистом» мангале обычно есть только выступы для шампуров.
Печной комплекс заменяет летнюю кухню. Эта конструкция многофункциональна и включает в себя классическую русскую печь, в которой можно готовить хлеб, варочную панель, гриль с решетками или без них, а иногда даже встроенный казан и коптильню.

Печной комплекс занимает большую площадь и обязательно дополняется столешницей, нишами для хранения дров, а иногда даже умывальником.

Беседка проекты

Беседка может быть каркасной деревянной открытой

Кирпичная беседка с мангалом или мангалом может иметь самую разную конструкцию и внешний вид. Наличие мангала мало влияет на тип павильона. Единственное требование: под классический каменный мангал нужно обустроить фундамент.

Кирпичные проекты могут быть реализованы различными способами.

Открытый — может состоять из кирпичных столбиков и навеса. Причем здесь можно установить не только мангал, но и камин. Однако для обслуживания последнего потребуется соорудить отдельный фундамент. Открытые беседки очень живописны. Их легче вписать в ландшафт, украсить живой зеленью. Однако такой павильон не защитит от сильного ветра и дождя. Поэтому время здесь проводят только в ясную погоду.
Полуоткрытая — предполагает наличие не менее 1 глухой стены и кирпичных перегородок. Обычно мангал крепится к глухой перегородке. Беседка построена так, что стена служит защитой от ветра. Это также предотвращает попадание дождя.
Закрытый — можно обойтись без глухой стены. Однако все оконные проемы в нем застеклены, а дверной проем закрыт створкой. В такой постройке можно не бояться ветра, дождя и снега. Павильон можно утеплить и использовать даже зимой. Такой вариант чаще всего оборудуют камином, чтобы любоваться пламенем.

Мангал никак не влияет на конфигурацию беседки. Обычно павильон имеет квадратную или прямоугольную форму, так как здесь проще смонтировать крышу. Но есть и более сложные формы: шестигранные, неправильные.

Как обустроить кирпичный мангал в беседке

Полукруглый мангал с плитой и мойкой

Так как такая конструкция оборудована дымоходом, выбор места невелик. Установить устройство можно по центру или у стены.

В центре беседки — так размещают небольшой мангал, часто с двухсторонней топкой. К нему можно подойти с двух сторон, а возле спинки поставить скамейку и согреться прохладным вечером. Преимущество такого решения: мангал защищен от ветра и дождя даже в открытой беседке.
Гораздо чаще встречается боковое расположение, так как в этом случае большая часть площади свободна. Если речь идет о печном комплексе, то его нельзя размещать в центре.

Если строятся 2 конструкции — мангал и камин, то их устанавливают дальше друг от друга, разделяя павильон на кухню и гостевую зону.

Инструменты и материалы

Для беседки с мангальной площадкой из кирпича необходимы следующие материалы и инструменты:

Кирпич глиняный красный для мангала;
кирпич шамотный, если оборудована более сложная топка или в комплекс входит топочная камера;
карьер, силикатный кирпич для постамента, если строится простой мангал;
щебень, песок, цемент или бетон для фундамента;
сетка армирующая, арматура металлическая, уголки, двери, решетки;
мастерок, шпатель;
лопата, ведра и корыта;
отвес, строительный уровень;
циркулярная пила или шлифовальная машина с каменным диском.

Могут понадобиться дополнительные материалы, в зависимости от выбранного типа конструкции, например, решетка, камень для столешницы.

Как сделать кирпичный мангал в беседку

Заказ уличного кирпичного мангала

Беседки для дачи с мангалом или мангалом из кирпича представляют собой достаточно сложные постройки. Проект включает в себя подробный чертеж конструкции, расположение элементов – не только печи, но и камина, дымохода, стола со скамьей, коммуникаций. Заказ на мангал рассчитывается самостоятельно или по готовой схеме. При этом размеры конструкции можно изменить, но пропорции должны быть соблюдены точно.

Устроить барбекю во время строительства беседки. Тем не менее, вы можете добавить духовку позже.

Фундамент

Кирпичный мангал, а тем более печной комплекс весит немало. Ставятся такие конструкции на собственный плитный фундамент, независимый от основания беседки. Пошаговая инструкция стандартная.

Выкопать яму для печи. Глубина не более 30 см, ширина и длина превышают размеры мангала по периметру на 15–20 см.
На дно утрамбована песчаная подушка. толщиной 10 см и 5 см щебня.
Оборудовать опалубку. Он должен возвышаться на 10 см над уровнем земли. При необходимости вяжется арматура.
Фундамент залит бетоном.
Основание должно сохнуть в течение 3-4 недель. Периодически бетонную поверхность увлажняют водой.

После полного высыхания выполняется гидроизоляция: укладывается 2-3 слоя рубероида.

Кладка печи

Строительство мангала состоит из 2-х этапов. Сначала возводится основание. Это могут быть просто кирпичные столбики, но чаще выкладывают своеобразную нишу в 3 стены, а потом в ней хранят дрова. Высота пьедестала зависит от конструкции печи. При кладке стен каждый 3-й ряд армируют арматурными стержнями. Эту часть печи можно построить из любого кирпича, даже из шлакоблоков и силиката.

Зажигание можно проводить, когда глина полностью высохнет.

Пошаговая инструкция по раскладке мангала несколько сложнее.

Бока жаровни устанавливаются на основание. Его делают из железобетонной плиты или, что проще, из металлического профиля.
В последних 2-х рядах постамента закрепляют сплошной стальной лист или вырезают из металлопроката перемычки и упирают их в боковые стенки. Замуровывать лист нельзя.
Шамотный кирпич укладывается на перемычки или лист.
По заказу возводит стенки мангала. Внешний ряд корпуса выложен из красного кирпича, внутренний – из шамота.
На лицевую сторону мангала ставится бортик в 2 ряда — он служит подставкой для шампуров.
Стены подняты с 12 по 25 ряд. Затем топку закрывают, уменьшая размер верхнего проема в каждом ряду. Таким образом получается вытяжка и постепенно выходит на дымоход.
Для улучшения тяги перед дымоходом установлен зуб. Это кирпичный выступ, который образуется на задних стенках вытяжки.
Строится дымоход. Прочистное отверстие проложено над вытяжкой и оборудовано вентилем.

Высота дымохода не менее 2,2 м над уровнем земли. Рекомендуется перекрыть трубу искрогасителем. Можно установить металлический дымоход и вывести его на крышу беседки.

Меры пожарной безопасности при эксплуатации

Пол в беседке должен быть бетонным

Кирпичный мангал в закрытой или открытой беседке необходимо использовать с соблюдением определенных правил.

Деревянные скамьи и диваны нельзя ставить рядом с мангалом.
При демонтаже дымохода место контакта с кровлей изолируется асбестовым листом. Если дымоход металлический, кладут капсулу гидроизоляционным негорючим материалом.
В такой беседке не рекомендуется укладывать деревянный пол. Искры из топки могут попасть на палубу и вызвать пожар.
Пожар можно предотвратить, покрыв пол вокруг печи железными или асбестовыми листами.

Недалеко от беседки нужно поставить противопожарный щит и держать емкость с песком.

чертежи, пошаговая инструкция

Мангал из кирпича — специальный мангал для приготовления шашлыка, построенный из кирпича. Солидный мангал из кирпича зачастую более функционален и используется в качестве гриля и барбекю, а нередко на нем готовят и другие блюда, даже просто предварительно разогревая пищу. Тоже интересный арт-объект на загородном участке. Вокруг такого заведения приятно собираться большой компанией.

Как выбрать место?

Не забывайте, что это сооружение является объектом повышенной пожароопасности. Не следует располагать вблизи дома, деревянных и других легковоспламеняющихся хозяйственных построек.
Строение не должно быть слишком далеко от места отдыха. Идеальный вариант — рядом с беседкой или возле летней кухни.
Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
Обязательно обустройте сайт. Рядом не должно быть клумб или грядок, так как от жары трава просто завянет. Стоит рассмотреть удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
Если ветер постоянно дует в одну сторону, следите за тем, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Лучший материал для строительства — шамотный кирпич (печной). Выдерживает большие перепады температур и не разрушается. В качестве раствора для кладки используют глину с песком. Но требует предварительного замачивания.

Для кирпичного уличного мангала необходим хороший фундамент, а значит, нужен строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, защелки, лист железа. Если вы планируете сделать нишу и рабочее место, то вам нужна столешница из камня, дверцы можно сделать из дерева или металла.

Из инструментов потребуются:

лопата;
Мастер в норме;
уровень;
ведер для растворов;
бетономешалка или корыто;
Циркулярная пила.

Обязательно разрабатывается проект или берется готовый. По нему не только удобно выполнять работы, но и рассчитывать необходимое количество материалов. Небольшой запас никогда не помешает, а большие излишки бесполезны.

Заливка фундамента

Для стационарной кирпичной решетки требуется фундамент:

Необходимо выкопать яму в соответствии с размерами проекта.

Выложить дно котлована бутовым щебнем, установить опалубку (лучше смочить).
Далее котлован заливается бетонной смесью из цемента и песка в пропорции 1:3, но послойно и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне приямка. Если яма небольшая и стены ровные, то опалубка не нужна.
Сверху фундамент накрывают рубероидом или обычной пленкой.
В жаркую погоду для равномерного высыхания основания рекомендуется иногда сбрызгивать его водой. Бетон схватится и высохнет за 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
За это время можно приготовить глиняный раствор. В кадке необходимо вымачивать глину в течение недели, периодически помешивая и при необходимости подливая воду. Затем добавьте песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.

Легко проверить качество раствора. Для этого смешайте небольшое количество глины с сухим песком. Скатайте его в жгут диаметром 1 см. Он не должен терять форму, трескаться или растекаться.

Фундамент под мангал обязателен, это ответственная часть работы

Кладка кирпича

Накануне кирпич рекомендуется облить водой или опустить на 20-30 секунд непосредственно перед укладкой. Это обеспечит лучшее сцепление с грунтом, а сам материал не будет забирать влагу из глины.

Порядок кирпичного барбекю показан на следующем рисунке. Если вы хотите нарисовать свой ордер, то удобнее всего это сделать на листе бумаги в клетку.

Так выглядит заказать мангал

Самый простой способ кладки кирпича для мангала — это сдвигать каждый ряд на полкирпича, затем один или другой. Начинать укладку основания следует от углов к центру по ранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, выполняются сплошными. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отсеков, в которых удобно хранить дрова, древесный уголь, некоторую посуду и т.д.

Далее приступаем к кладке топки (центральная часть).

Для мангала можно использовать сборное железобетонное основание с армированием или выложить его из кирпича.

Если топку планируется сделать арочной, ее используют по окружности. Между кирпичами оставляют зазор в 1 см. Лучше всего для этого использовать чипсы. Так вы сможете равномерно распределить кирпичи. Только после этого пространство опрыскивают водой и заливают раствором. Окружность оставляют на 1-2 дня.

Сверху топку накрывают железобетонным брусом или железным уголком. На перемычку сверху выкладывается еще 1 ряд кирпичей.

При укладке рекомендуется оставлять небольшие зазоры, это позволит проникнуть воздуху, и горение будет лучше.

Если мангал из кирпича планируется использовать в качестве мангала, то нужно заранее продумать место установки мангала. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, заделанных в стены здания. Можно сделать несколько выступов, чтобы можно было разместить сетку на разных уровнях.

Далее ставятся ветровые стены и делается дымосборник. Труба крепится к опорным столбам и постепенно сужается. Это самая простая конструкция. А для защиты от осадков над ним устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может полностью отсутствовать, как и ветровые стены.

Обшивка и навес

Для того, чтобы постройка прослужила как можно дольше, необходимо построить навес для машины.

Он может быть:

общим и охватывать всю зону отдыха;
находиться прямо над жаровней.

Для этого под стойки навеса делают бетонные основания или крепят к основанию. Опоры могут быть металлическими или деревянными. В последнем случае по правилам пожарной безопасности они должны быть не менее чем в 16 см от конструкции и обработаны специальными антисептиками.

Крыша для навеса делается абсолютно из любого материала. А вот если он будет сочетаться с крышей дома и другими хозяйственными постройками, мангал из кирпича гармонично впишется в общий ландшафт.

Конструкцию можно оставить как есть, лишь слегка пройдя шлифовальный станок. Можно покрывать специальными красками для кирпичных печей. Интересно смотрится украшение из декоративного камня. Также можно использовать специальный пластырь.

Также можно использовать различные декоративные элементы не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.д.

Посмотрите следующее видео, где наглядно показан процесс строительства кирпичного мангала.

Проекты, схемы и чертежи

Существует множество готовых проектов мангалов из кирпича, различных по сложности исполнения, стоимости и декоративным возможностям. Вы можете разработать собственный чертеж на основе существующих схем.

Представляем схему мангала, по которой легко построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня руки до пола. Если хозяин высокого роста, то топка будет достаточно высокой. Ширина жаровни не превышает 30 см, иначе в нее просто провалится стандартный шампур. В длину чаще всего не превышает 1 м, из расчета на 10 шампуров.

Построить мангал из кирпича своими руками можно по следующему чертежу.

Возможно, этот рисунок подойдет вам больше?

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительству мангала из кирпича.

Пошаговая инструкция по строительству мангала

Самый простой вариант

Самый простой кирпичный мангал имеет только цоколь и жаровню, иногда выступы для решетки. Укладывать не сложно, для этого не нужно много места и материалов.

РубрикаРазное
