Мангал своими руками из металла (100 фото идей)

Мангал из металла, изготовленный самостоятельно, намного надежнее купленного в магазине. В этой статье мы расскажем, как сделать мангал своими руками на примере трех моделей: от небольших шашлычниц до удобной жаровни на перевозимой подставке. А рекомендации мастеров, пошаговые инструкции, схемы, чертежи и фото помогут в предстоящей работе.

Небольшой экскурс в историю

Пошло это слово от азербайджанского или турецкого manqal-жаровня. Похожие слова есть в арабском, персидском, грузинском, армянском языках. Представляла собой чашу, изготовленную из меди с широкими горизонтальными полями. Для удобства переноски она снабжалась двумя ручками, сверху накрывалась крышкой в форме полусферы. Для остойчивости снизу ставились опоры. Несколько позднее появились шампура от сирийского пика, а самоназвание шашлык произошло от татарского шишлык-жаренное на вертеле. Сейчас оно прочно заняло место в национальной кухне многих народов мира.

Костровые чаши


От 19370 ₽ Костровая чаша из металла № 50440-4 «Жар Птица»


От 34990 ₽ Костровая чаша из металла № 50440-1 «Бутон»


От 34990 ₽ Костровая чаша из металла № 50440-2 «Бутон 2»


От 19370 ₽ Костровая чаша из металла № 50440-3 «Лев»


От 19370 ₽ Костровая чаша из металла № 50440-11


От 19370 ₽ Костровая чаша из металла № 50440-16 «В лесу»


От 19370 ₽ Костровая чаша из металла № 50440-13 «Саванна»


От 19370 ₽ Костровая чаша из металла № 50440-9 «Узор»


От 19370 ₽ Костровая чаша из металла № 50440-12 «Охота»

Чаши для костра способны не только облагородить место под костер, но и привнести красоту в ваш сад или приусадебный участок. Металлические чаши будут отлично смотреться практически в любом ландшафтном дизайне.

Самый быстрый способ

Внезапно нагрянули гости и предложили приготовить шашлычка. Пол рукой нет ничего подходящего, но можно быстро сделать простой мангал из подручных материалов. Для этого на лист железа ставим параллельно два ряда кирпичи на ребро.

Между ними разжигаем костер, когда он прогорит, на горячие угли помещаем вертела с мясом. Выход из ситуации найден. Но со временем лучше обзавестись специально изготовленным мангалом.

Гриль-смокеры


От 23000 ₽ Гриль-смокер L из металла № 50429-1 От 32000 ₽ Гриль-смокер XL с топкой слева из металла № 50429-3


От 41000 ₽ Гриль-смокер XXL с топкой справа из металла № 50429-4


От 33000 ₽ Гриль-смокер казан XL с печью справа из металла № 50429-6


От 42000 ₽ Гриль-смокер казан XXL с печью справа из металла № 50429-8


От 42000 ₽ Гриль-смокер казан XXL с печью слева из металла № 50429-9

Горячее и холодное копчение, Обжарка, Запекание, Тушение, Гриль, Барбекю, Мангал! Универсальный Смокер-гриль от производителя. Купить многофункциональное устройство для дачи! Гриль-Смокер — это универсальное устройство для готовки на огне, с каждым годом набирающее все большую популярность в России!

Используем старые емкости

Если найдется 50 литровая емкость для бытового газа, то можно сделать мангал из баллона своими руками.

Для этого:

  • открываем вентиль и полностью стравливаем газ;
  • заливаем водой и даем отстоятся в течение суток, чтобы нейтрализовать остатки содержимого;
  • на боковине делаем прямоугольный вырез;
  • зачищаем края и устанавливаем петли на заклепках;
  • вентиль отрезаем, на его место привариваем дымовую трубу с шибером для регулировки тяги.

Точно так же можно воспользоваться стальными бочками, но надо брать еще «советские» с толстыми стенками они дольше не прогорят. С помощью декора их можно преобразовать в паровоз самолет или ракету.

У многих автомобилистов найдутся ненужные колесные диски, ставим их на подставку и готово.

Размеры и типовые схемы

При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.

Ширина

Определяется величиной шампуров. Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.

Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.

Длина

Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.

На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.

Глубина жаровни

Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.

Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.

Высота мангала

Этот параметр подбирается индивидуально под повара. Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.

В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.

Толщина стенок жаровни

Для стационарных мангалов работает правило: чем толще стенки топки (жаровни) мангала, тем лучше. Желательно использовать листы металла толщиной 5-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.

Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.

Металлические листы

Традиционный вариант изготовления делается короб в соответствии с чертежом мангала. Размеры должны быть такими, чтобы разместить необходимое количество вертелов. Чтобы их фиксировать вдоль длиной стороны сверху делаются прорези.

Внизу отверстия для вентиляции. Высота должна быть достаточна, чтобы продукты не пригорали. Чтобы было удобно готовить делают ножки. Для зашиты от коррозии и долговечности желательно покрасить черной термостойкой краской. На фоне копоти она не будет выделяться.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы


Листы металла толщиной 5 мм для днища и 3 мм для стенок


Стальные трубы для изготовления опор


Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом


Сварочный инвертер с набором электродов


Лопата или бур для изготовления гнезд под опоры


Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры


Защитная краска для нанесения на мангал

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Когда все работы завершены, очищаем все детали и покрываем жаростойкой эмалью. Дожидаемся полного высыхания краски и можно мангал собирать.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Строим мангал из кирпича

Мангал из кирпича своими руками — для этого нам понадобиться:

  • на выбранном месте разравнивается площадка, заливается фундамент;
  • первый слой кирпичей выкладывается строго по уровню и с проверкой диагоналей;
  • последующую кладку обязательно ведут с перевязкой между рядами хотя бы на четверть;
  • кирпич берем огнеупорный, для прочности закладываем арматуру.

Садово-парковая мебель

От 6368 ₽ Банкетка с голубями декоративная № 51504


От 6906 ₽ Кресло с голубями декоративное № 51503 От 5991 ₽ Скамья для летнего кафе № 51604 От 10659 ₽ Стол декоративный журнальный № 51512


От 12015 ₽ Скамья с голубями декоративная № 51502


От 11415 ₽ Скамья парковая «Армия России» № 51787

Садово-парковая мебель собственного производства нашей компании станет украшением любого ландшафтного дизайна и дополнением к экстерьеру вашего дома или коттеджа. У нас вы найдете самые разнообразные варианты садовой и парковой мебели для установки на участке или придомовой территории, а также для благоустройства любой другой зоны отдыха.

Когда надо совместить с приготовлением пищи

Инструкция, как сделать печь-мангал:

  • выбираем подходящий проект с учетом пожеланий;
  • делаем дополнительный отсек для кухонной печки;
  • в топку укладываем колосниковую решетку, обязательно делаем поддувало для лучшей тяги;
  • сверху накрываем колпаком с дымовой трубой;
  • ставим варочную панель с конфорками, при приготовлении пищи кружки снимаются, для лучшего прогрева суда можно поместить казан для плова.

Чертеж мангала с каркасом в стиле LOFT

Этот мангал выполнен в стиле LOFT, точнее металлический каркас мангала, а жаровня такая-же как и в прошлом чертеже выше.

Каркас выполнен из трубы 40х40 мм и поперечины нижней полки из трубы 20х20 мм. Доска стола размером 360х360 мм.

Скачать чертеж. Мангал LOFT

Ниже чертеж только каркаса от мангала. Чертеж жаровни такой же как и в прошлом мангале здесь

Когда на улице непогода

Снег, ливень, морось мешают насладиться праздником, да и не дают разжечь огонь. В этом случае необходим мангал с крышей.

Можно соорудить беседку с мангалом своими руками. Для этого выбираем просторную площадку,

чтобы деревянные части не грелись от источника тепла. Вбиваем металлические столбы опоры и крепим прожилины между ними. Перекрываем легкими и прочными профилированными листами. Их же также можно закрепить с боков для защиты от ветра. По центру ставим мангал и никакие капризы погоды не страшны.

Обратите внимание!

А как быть в городской квартире?

Если дома захотелось порадовать себя шашлычком. Не надо готовить его на балконе как герой одного известного фильма. Просто сделайте герметичный короб с инфракрасным нагревателем от гриля электропечи. Рукояти шампуров выведете наружу и смотрите, чтобы продукты не подгорели, своевременно переворачивайте. Вкуснейший шашлычок гарантирован без выхода из кухни.

Это далеко не все идеи об устройствах для приготовления шашлыков и барбекю. Опираясь на данную статью и примеры из интернета всегда можно придумать что-то и более оригинальное.

Преимущества барбекю

Главным достоинством этой уличной печи является её многофункциональность, она позволит приготовить на свежем воздухе не только привычный шашлык, но и сочные стейки, бифштексы, запечь любую рыбу, различные овощи, высушить грибы, ягоды, травы, фрукты, сварить плов, суп т.д. Установка на даче барбекю с коптильней позволит вам полакомиться копченым мясом, морепродуктами или рыбой.

Конструкция барбекю это идеальное объединение основных достоинств мангала, решетки–гриля и коптильни, что делает эту печь максимально эффективной и результативной:

  • она оборудована задней стенкой, это дает возможность горячему воздуху равномерно распределяться по всему внутреннему объему, обеспечивать поддержание внутри оптимальной температуры;
  • предусмотренный дымоход отлично справляется с отводом ненужного дыма от места готовки;
  • процесс горения осуществляется в специально оборудованной топке. Это преимущество делает пользование печью более безопасным, защищенным и долговечным;
  • она более рационально расходует созданное тепло, даже по окончанию процесса приготовления конструкция будет теплой.

Если вы планируете установить барбекю в полузакрытых беседках или террасах, дополнительным преимуществом может стать то, что печь будет выполнять обогрев помещения, что позволит вам комфортно отдыхать на природе даже в холодное время года.

Самостоятельное изготовление дачного мангала с навесом: описание работ

Мясо приготовленное на кухне не получится таким сочным, как на мангале. Запах дыма, хрустящая корка и максимальное количество витаминов от продукции – это может подарить только жаровня. Любой дачник задумывался о покупке мангала с крышей. Это оборудование, вне зависимости от погоды, позволяет насладиться горячими блюдами.

Содержание

  • Общее описание мангала с навесом
  • Достоинства и недостатки
  • Виды, особенности конструкции
  • Чертежи с размерами
  • Необходимые для работы инструменты, материалы
  • Как сделать мангал с крышей своими руками
    • Полезные советы для начинающих
    • Уход и эксплуатация

Общее описание мангала с навесом

Перед покупкой мангала с навесом, нужно определиться с вариантом, который полностью будет соответствовать ожиданиям. К примеру, можно приобрести, как стационарную конструкцию, которая будет установлена на территории, так и переносную модель, которую можно сложить и загрузить в машину. Обычно, люди предпочитают разборные варианты, их можно отвезти куда угодно.

Мангалы для дачного участка с крышей, чаще всего делают из металла,  эти модификации считаются самыми долговечными, доступными и простыми в плане использования. Они не требуют подготовки и строительства сложного фундамента. Чтобы заказать мангал с навесом недорого, нужно изучить общие особенности оборудования, оно должно подходить не только для жарки шашлыка, но и например оборудоваться решёткой для готовки мяса и овощной продукции.

Самыми дорогостоящими являются металлические модели, с разнообразными узорами и элементами ковки, такие мангалы смотрятся  изыскано и красиво.

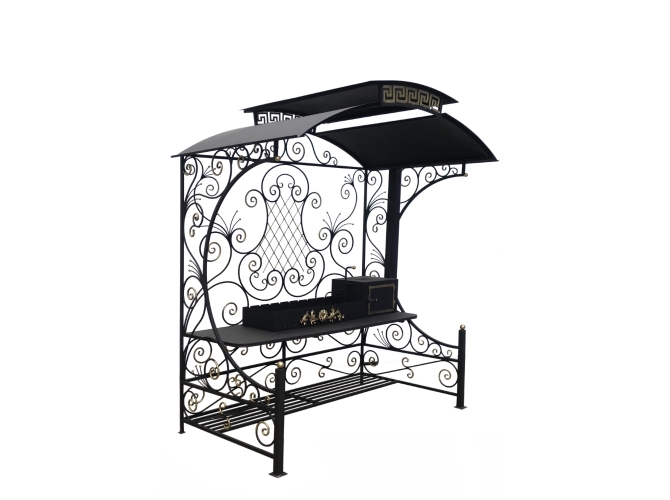

Кованые грили с навесом могут устанавливаться полностью обособленно, и располагаться под крышей веранды или беседки, но в этом случае стоит быть особенно внимательными и располагать такое устройство, как можно дальше от легковоспламеняющихся жидкостей и больших деревьев.

Если вы хотите  заводскую модификацию жаровни, то в стандартный комплект помимо самой конструкции, входит подстолье, кочерга и решётка.

Достоинства и недостатки

Основные преимущества мангалов с крышей:

  1. Защита человека и продуктов от солнечных лучей или дождя.
  2. Экономия горючих смесей, в случае если модель с навесом.
  3. Материал жаровни защищен антикоррозийным огнестойким составом порошкообразной краски, что увеличивает срок службы конструкции.
  4. Можно использовать эту великолепную конструкцию в любое время года, ведь непогода не страшна если есть небольшой навес.
  5. Удобные дополнительные детали: подставка под дрова, рабочая поверхность, крышка, двойного типа жаровня (для готовки нескольких порций мяса) и т.д.

Не взирая на большое количество плюсов, у таких мангалов есть и  минусы:

  • высокая стоимость, обусловленная качеством материалов, и вспомогательными коваными элементами декора;
  • большой вес модели не позволяющий ее перемещать. Конечно, есть более компактные мангалы, оснащенные колесами, но обычно они реализуются без или со съемным вариантом навеса.

Виды, особенности конструкции

Основные разновидности конструкций с навесом:

  1. Мангал с функцией барбекю под крышей, на таком устройстве можно приготовить не только шашлык, но и пожарить, запечь мясо, рыбку, птицу и овощную продукцию;
  2. Мангал вместе с верандой или беседкой, для него нужно подготовить много места. При установке агрегата в беседку, нужно соблюдать правила безопасности,  можно расположить небольшую уличную кухню;
  3. Мангал из железа с крышей может реализовываться вместе с казаном, в таком случае можно готовить жидкие блюда, огромные порции и целые тушки цыплят;
  4. Небольшой гриль под крышей иногда оснащается столом, на котором проще подготавливать продукты, расставлять посуду и так далее;
  5. Мангал с навесом металлический своими руками сделанный, может также быть оснащен печкой, подобный агрегат позволяет готовить вкуснейшую и ароматную выпечку на улице, кипятить жидкость и подогревать уже приготовленную еду.

Вышеперечисленные модели, имеют свои особенности и плюсы. Не забывайте, что от типа мангала  зависит, как будет готовиться еда, сколько порций вы получите на выходе и многое другое.

Чертежи с размерами

Вы можете скачать чертеж конструкции с навесом из сети или сделать его самостоятельно.
Перед изготовлением металлического мангала, нужно определиться с его размерами. Изначально стоит ориентироваться на количество людей, которые постоянно или периодами могут отдыхать одновременно. Если семья маленькая, из 4-5 человек, то вполне подойдет компактная модель, около 500×300 миллиметров.

Если мангал нужен для пикников, где будет присутствовать более 10 человек, то нужно посчитать примерное количество стержней для мяса и добавить к расчетным размерам по 100 мм по краям.

Важно! Если хотите использовать решетку, то можно рассчитать размерные характериски по ширине, исходя из параметров готовой детали (купленной решетки). Важно не проектировать гриль слишком глубоким, иначе мясо будет долго готовиться и не прожариваться местами.

Необходимые для работы инструменты, материалы

Для создания мангала из металла с крышей подготовьте:

  • трубки или уголки с сечением примерно 40 мм;
  • стальные листы с мин. толщиной 0,4 см;
  • агрегат для сварки и электроды;
  • доски;
  • кровельное покрытие;
  • железо;
  • угловая шлифовальная машина;
  • ручную пилу;
  • дрель;
  • строительный уровень;
  • шуруповерт;
  • рулетка;
  • молоток;
  • крепежи.

Возможно, не все из списка пригодиться, но лучше заранее перестраховаться, тогда у вас точно получится сделать мангал с крышей.

Как сделать мангал с крышей своими руками

После сбора нужных материалов и приспособлений, можно переходить к изготовлению мангала с крышей. Пошаговая инструкция изготовления закрытого агрегата:

  • Первое с чего стоит начать – это жаровня. Ее длина должна быть от 80 до 120 см, ширина – от 25 до 30 см, а высота 20- 22 см. Металл берите не толще 3 мм. Также нельзя забывать про расстояние между стержнями и углями, минимум 12–15 см.
  • После того как кровельного типа железо будет разделено на пластины в соответствии с размерами, их совмещают друг с другом. Низ жаровни должен быть иметь дырочки, которые будут пропускать воздух. Завершающий штрих – это создание ножек жаровни из металлических пластинок.
  • Крыша для мангала монтируется на четыре вертикальные стойки,  совмещенные между собой горизонтальными перегородками. Детали крыши соединяйте более жестко, и конструкция долго продержится.

Внимание! Необходимо правильно выбрать материал для кровли, так как на него будут действовать высокие температуры, огонь, пар и т. д. Отлично подойдет профнастил, керамическая черепица, металлическая черепица.

Также важно, чтобы крыша была больше жаровни в плане размера. Крайняя кровельная часть должна быть на 0,5–0,8 м дальше, чем жаровня. Высота крыши подбирается исходя из роста тех, кто будет пользоваться агрегатом. Крыша не должна мешать вам, она должна быть чуть выше вас.

После завершения работы, можно покрыть детали из метала грунтовкой, а потом лакокрасочными материалами. Причем для покраски лучше взять специальную эмаль, обладающую термической стойкостью. Также самодельный гриль можно украсить уже готовыми коваными компонентами.

Полезные советы для начинающих

Рекомендации для начинающих:

  • Чтобы смастерить мангал для дачи, нужно предварительно собрать все подручные приспособления и материалы, иначе работа затянется надолго.  Не стоит использовать дерево и поликарбонат. Не экономте на материалах, иначе мангал через несколько месяцев уже будет непригоден.
  • Покрасить мангал нужно, но далеко не для эстетического удовольствия, а для увеличения срока его службы. Безусловно, необходимо применять термостойкую краску.
  • Если вы собираетесь изготовить мангал с крышей, то лучше в качестве опорных конструкций и ножек использовать одни и те же стойки.

Не забывайте про общие рекомендации связанные с мангалом, и тогда ваши пикники будут проходить отлично.

Уход и эксплуатация

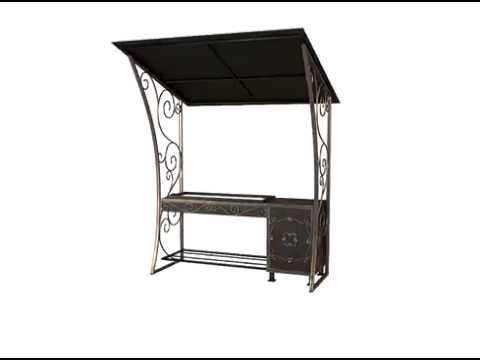

Если вы сделали мангал с навесом своими руками, то с уходом все просто, выполняйте следующее:

  • После эксплуатации, всегда очищайте щеткой из стали решетку гриля от золы и кусков еды.
  • Когда решетка станет холодной, ее нужно обработать подсолнечным маслом, чтобы защитить ее от ржавчины.
  • После готовки убирайте сгоревшие угли. Это важно, чтобы запахи мясной продукции не проникали в овощи или рыбу, к примеру.

Эти простейшие рекомендации позволят грилю служить  долго, не теряя своей красоты.
Теперь подробнее об эксплуатации мангала с крышей своими руками из металла:

  • Гриль-решетка не должна быть холодной. Ее нужно нагревать в течение двадцати минут перед раскладыванием продукции.
  • Для приготовления разнообразных блюд необходима разная температура, регулировать ее можно, отодвигая угли из стороны в сторону. На горячей стороне надо готовить мясные изделия, а на более прохладной – овощную продукцию и рыбу.
  • Не стоит постоянно переворачивать продукты. Для нормальной прожарки мясных изделий на решетке нужно 10 минут.
  • Чтобы блюда пахли вкуснее, на горячие угли стоит положить пару веток фруктовых деревьев, замоченных в воде.
  • Для готовки на мангале идеально подойдут красные угли с легким пепельным налетом.
  • Перед трапезой, стоит оставить продукты на пару минут, так сок быстрее впитается и правильно распределиться.

Сделать своими руками мангал с навесом – означает обзавестись полезным агрегатом, он обеспечит все семейство вкусными и горячими блюдами, приготовленными на углях. Наличие крыши защищает кулинара и продукцию от различных осадков. Также, искусно созданная и украшенная мангальная зона своими руками из металла станет восхитительным элементом декора загородного участка.

Если вы не готовы тратить время на самостоятельное изготовление, вы можете купить готовый мангал в магазине. Перед покупкой стоит проконсультироваться со специалистом по поводу конкретной модели жаровни.


размеры и чертежи, пошаговая инструкция изготовления, как приготовить самому

  1. Особенности
  2. Устройство и принцип работы
  3. Типы конструкций
  4. Чертежи и размеры
  5. Пошаговая инструкция изготовления
  6. Советы по эксплуатации
  7. Красивые примеры

Мастера барбекю могут приготовить это блюдо даже посреди дремучего леса без единого для этого приспособления. Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.

Особенности

Самым распространенным устройством для барбекю является металлический мангал.

Это его основные преимущества.

  • Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого насыпают дрова или угли, разводят костер, а сверху кладут шампуры с мясом или решетку с овощами.
  • Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонной площадке, на террасе и даже на песчаном пляже.
  • Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сеток. Можно соорудить конструкцию с крышей или с дополнительными полками.
  • Безопасность. Металл не горит, не плавится и не создает пожаров. И это большой плюс.
  • Рентабельность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и настраиваются индивидуально для каждого пользователя и для каждого случая.

Уникальная особенность металлических мангалов заключается в том, что их легко можно изготовить самостоятельно.

Для этого не нужно иметь никаких специальных знаний или навыков. Вам просто нужно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на все 100%.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка попадутся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные прутья, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются также уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, неприспособленные столы и так далее. Используется практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого при приготовлении пищи на огне.

Стальной короб, состоящий из четырех сторон и дна, является основой конструкции мангала. Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок службы всей конструкции. Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и происходила циркуляция воздуха. Таким образом создается своеобразный поддувал, как в печах.

На верхних кромках длинных сторон металлического ящика делаются углубления, в которые потом очень удобно вставляются шампуры. Это сводит к минимуму движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического ящика укладываются угли или поленья дров, разжигается костер. Когда огонь утихнет, и в мангале останутся только угли, зола и жар от них, на конструкцию стройными рядами выкладываются шампуры с заранее подготовленным мясом или овощами. Тепло в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутри конструкции, но не разжигают огонь на золе.

Виды конструкций

Что касается различных конструкций, подразумевающих комфортное приготовление мангала, то здесь в первую очередь следует разобраться с основными видами металлических мангалов.

Всего их четыре типа.

  • Одноразовые. Жаровня на скорую руку. В ход идет все, что можно найти поблизости – от консервных банок до двух П-образных металлических профилей.
  • Стационарный. Второй шаг в эволюции металлических жаровен. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости его можно дополнить крышей, вытяжкой (или даже дымоходом), прихваткой и двойным дном.
  • Складной. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом случае все стыки свариваются точечной сваркой. Во втором они прикручиваются металлическими болтами или петлями, что позволяет разобрать его на то время, когда он не будет использоваться.
  • Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапной поездки на природу. Представляют собой чемоданы, внутрь которых можно сложить шампуры и ножки складной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Делая металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию. И это играет вам на руку.

Решившись на этот ответственный шаг, можно планировать коптильню или гриль-барбекю.

Некоторые проекты также включают крышку в общий дизайн мангала. Накрыв мангал-барбекю, вы сможете добиться максимально быстрого приготовления вашего блюда и быть уверенным, что в нем сохранятся все самые ценные и полезные свойства и витамины.

Для того чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, внизу боковин конструкции лучше сделать прорези, называемые поддувалом. В дне делаются специальные отверстия диаметром 10-12 мм, чтобы кислород, поступающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.

Для ножек мангалов иногда легко используются металлические прутья или даже трубы. Главное правильно вырезать, приварить или прикрутить к основной конструкции.

Мастера делают металлические мангалы практически из воздуха.

Итак, есть варианты из бочки, газового баллона и даже из барабана стиральной машины-автомата.

Чертежи и размеры

Перед началом производственного процесса стоит определиться с моделью, размерами, материалом. Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные узлы и инструменты, которые потребуются вам для работы.

  • Лист металла или его куски. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Разумеется, чем выше этот показатель, тем дольше будет срок службы самой металлоконструкции. Удобно в этом случае изготовление сборной конструкции, когда дно можно сделать плотнее, а стенки тоньше.
  • Металлические уголки или профильные трубы. Первые подходят как для устройства ножек мангала, так и для укрепления тонкостенных бортов ящика. Трубы годятся только для создания двух пар ножек, на которых будет стоять вся конструкция.
  • Болгарка с дисками по металлу.
  • Дрель для сверления вентиляционных или монтажных отверстий.
  • Сварочный аппарат, если вы решили изготовить стационарную решетку из одного или нескольких листов металла.

Основные размеры стандартного стационарного металлического мангала указаны на схеме. Но чтобы делать свои замеры, нужно понимать, почему были выбраны именно такие числа. Ширина коробки всегда ориентируется на длину шампуров минус 8-10 см. В среднем это будет где-то 30 см.

Длина зависит от количества шампуров, которые будут одновременно использоваться при приготовлении шашлыка. Здесь также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Итак, за основу взята цифра – 10 см на одну нанизанную шпажку.

Глубина металлического ящика мангала рассчитана четко и имеет параметры 20-25 см. Этого расстояния достаточно, чтобы поджарить мясо, но не сжечь его. Если глубину сделать более 25 см, увеличится расход топлива и время на шашлык.

Также есть оригинальные мини-модели, все размеры которых придется резать в зависимости от уменьшения самого макета.

У них обычно короткие ноги, и они расположены близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и тщательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в пошаговом процессе создания стационарных металлических мангалов своими руками.

Первый шаг — разметка. На цельном листе металла намечаем силуэт будущей конструкции в разобранном состоянии. У вас должен получиться крест.

На втором этапе вырезаем нарисованную фигуру с помощью болгарки. Далее нужно согнуть все стороны и сварить их между собой. Коробка готова.

Затем сверлим в дне отверстия для воздуха и вырезаем в стенках ящика тесаный камень. Здесь также важно соблюдать определенную систему. Отверстия должны находиться примерно на одинаковом расстоянии друг от друга и от краев коробки. Примерно 60 мм на ряд.

Учитывая, что отверстия расположены в шахматном порядке, расстояние от низа до верха составляет всего 30 мм. Это необходимо для того, чтобы кислород поступал в жаровню равномерно.

Следующим шагом нарезаем пазы для стабильной фиксации шампуров на решетке. Эти «зубья» расположены в верхней части длинных сторон конструкции. Изготовление и крепление ножек планируется сделать в последнюю очередь.

Стационарный металлический мангал готов. К нему можно приделать дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.

Разборный железный мангал для дачи можно сделать своими руками.

Все работы выполняются в четыре этапа.

  1. Разметка и вырезание стенок и дна. Все элементы должны быть вычерчены с учетом припуска на изгиб швов.
  2. Изготавливаем воздуходувки и воздуховоды в стенах и днище.
  3. На припусках, оставленных при раскрое элементов, делаются отверстия для крепления их друг к другу.
  4. Ножки тоже будут крепиться без сварки. Здесь подойдет металлический уголок, который будет прикручен к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использовать трубы, на которых нужно сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный железный мангал можно использовать по прямому назначению сразу после завершения всех работ.

После приготовления его можно легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешать.

Дорожный футляр также легко сделать в домашних условиях. Для этого нужно сделать чертеж на металлическом листе, где к каждой стороне прибавляется по 4 см. На длинных сторонах делаются отверстия. Дно и стенки скреплены между собой дверными навесами. К днищу приварены болты для крепления ножек. Дополняем конструкцию крючком и петлей, чтобы сам мангал не разложился. Сбоку привариваем ручку, чтобы удобно было носить металлический «чемодан», даже если вы едете на природу на общественном транспорте.

Сделать оригинальный мангал из подручных материалов проще простого. Самыми популярными проектами сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машины.

Конструкция бочки может совмещать в себе сразу две функции: барбекю и коптильни.

Есть как минимум три способа сделать это. На первом ствол кладут на бок, вырезают его верхнюю часть, оставляя концы нетронутыми. Вырезанная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам бочки привариваются ножки, например, металлические прутья. По линии среза верхней части сварочным аппаратом крепятся уголки, на которых делаются насечки для фиксации шпажек.

Второй вариант обрезки ствола — разделить его на две части. Положив основание мангала на ровную поверхность, делаем вертикальный пропил от верхнего торца к нижнему. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верхней. Далее весь процесс идентичен.

Сделать идеальную коптильню тоже несложно. Но для этого потребуется две бочки. Один станет основанием для коптильни, внутри которой будет разводиться огонь. Второй разрежется на две части по горизонтали и станет собственно коптильней. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.

Изготовление металлического барбекю из использованного газового баллона схематически очень похоже на такой же процесс для бочки.

Главный нюанс, на который следует обратить внимание, это подготовка использованной тары к работе.

Баллон должен быть объемом не менее 50 литров, чтобы мангал получился качественным. Следующим шагом будет очистка бака от остатков газа.

Для этого нужно сделать три шага.

  1. выпустите оставшийся газ через вентиль и переверните баллон вверх дном;
  2. смочите клапан мыльным раствором, если появились пузыри или соответствующий запах, газ еще не вышел, нужно подождать;
  3. промыть пустой контейнер.

Для максимально безопасного выполнения третьего шага рекомендуется выполнять эту процедуру с помощником.

Прежде всего, пока один отпиливает болгаркой кран, другой периодически поливает место среза водой, чтобы искры не попали внутрь и не вступали в реакцию с остатками газового вещества на стенках крана. цилиндр.

В полученное отверстие вставляется шланг, из которого под хорошим напором подается вода. Пока жидкость течет внутрь, цилиндр периодически встряхивают, чтобы тщательно промыть все стенки. Перелейте в полную емкость и оставьте на несколько дней. По истечении отведенного времени вода сливается, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его сжигают внутри перед тем, как начать делать из него мангал. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный мангал с крышкой.

Самым простым считается мангал, сделанный из подручных средств.

Самым быстрым и долговечным в этой категории является автоматический барабанный жаровня. Среднее время обработки 10-15 минут. Главное условие – найти барабан. Вы можете использовать его полностью, а можете отрезать ненужную часть, если считаете ее слишком высокой. Что касается опоры, то удобство этого варианта в том, что ее можно ставить прямо на землю, кирпичи или камни. А можно сделать ножки специально для него из прутьев арматуры. Оба варианта достойны внимания. Подбирайте индивидуально для себя.

Советы по эксплуатации

Невозможно обойтись простой сборкой составных частей металлического гриля. В работе этого устройства есть ряд особенностей, которые необходимо принять и внедрить для улучшения его функциональных качеств и производительности.

После окончания всех работ по изготовлению необходимо очистить готовую решетку от грязи и ржавчины. Для удаления последних используйте болгарку или дрель со специальной насадкой.

Внутренние стенки мангала не нужно очищать от нагара в процессе эксплуатации. Считается, что именно это придает шашлыку особый аромат и «здоровье».

Металлоконструкции рекомендуется окрашивать только термостойкими лакокрасочными материалами. Чтобы вызвать красоту, проводится процесс, называемый воронением.

Проходит в два этапа:

  1. обезжиривание поверхности;
  2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка позволит не только получить специальную термостойкую пленку, но и защитить металл от коррозии на весь период эксплуатации устройства.

Если в общей конструкции используются деревянные детали, особое внимание следует уделить их обработке различными антисептическими, влагостойкими и термоотталкивающими средствами.

Место, где планируется разместить мангал, необходимо заранее освободить от сухой травы, веток или других легковоспламеняющихся предметов и установить рядом с ним емкость с песком, который будет тушен в случае пожара.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Он сделан из того же материала, что и приспособление для приготовления пищи на природе. Отличается от стандартных конструкций барбекю, устанавливаемых внутри помещения, тем, что внешне напоминает обрезанную трубу. Площадь колпака вытяжки обычно равна площади самого мангала. Это максимально сводит к минимуму выброс дыма за пределы зоны приготовления пищи. Купол колпака приварен к корпусу мангала. Также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. В данном случае кованые детали представляют собой стол-подставку для мангала. Под столом есть место для заготовки дров или угля, чтобы не бегать далеко за ними. Такой мангал будет непростым, но достаточно мобильным. То есть его не составит труда переставить в удобное место или поставить на зиму в сарай. Кованые изделия про

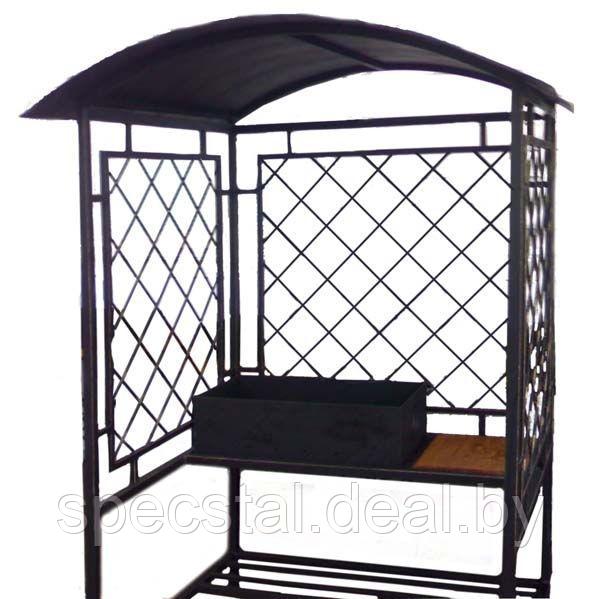

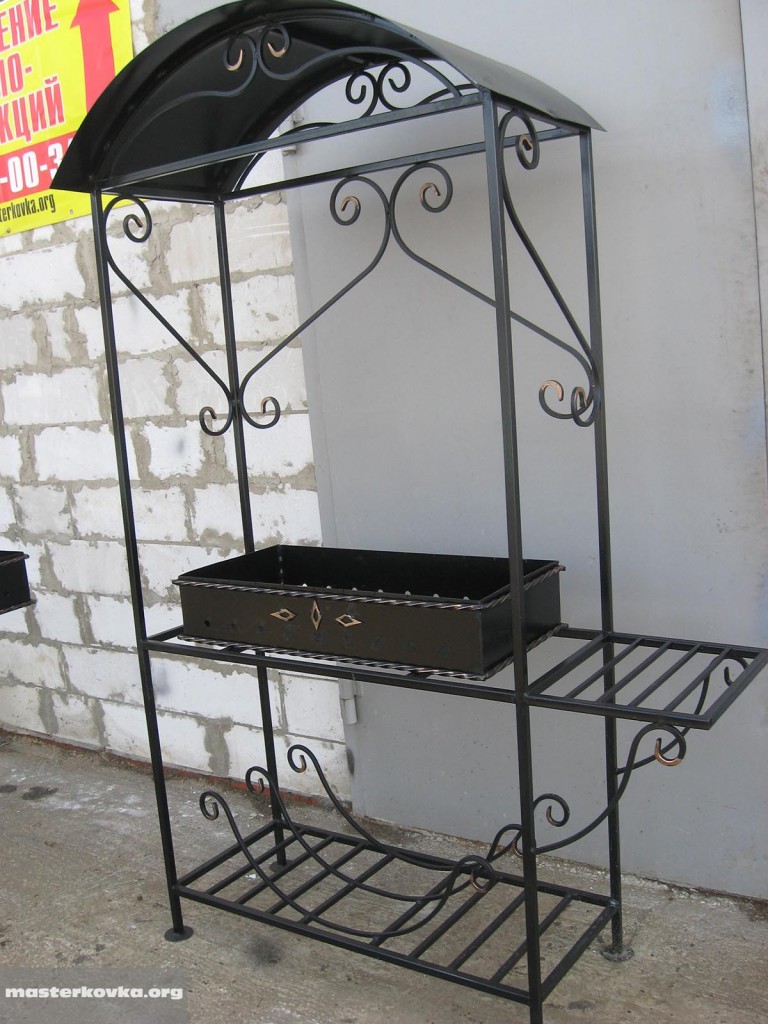

Металлический мангал с крышей позволяет готовить еду на костре даже в непогоду. Если у вас во дворе нет сарая или беседки, а хочется мяса или овощей, пожаренных на костре, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и надежно и устойчиво стоит там, где вам это нужно.

Такая конфигурация металлических жаровен в форме сапога довольно распространена. Он сочетает в себе шашлычницу, шашлычницу и даже возможность приготовления мяса на вертеле. Удобный стол-сетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в собранном виде напоминает чемодан. Это позволяет брать его с собой куда угодно и когда угодно. При необходимости внутрь можно сложить шампуры и другие нужные мелочи. Единственным недостатком этой конструкции является высота. Она максимально компактна, а потому готовить на ней придется только в сидячем положении.

Еще один пример чемодана-барбекю, который уже оснащен ножками. Эти дополнительные детали удобно складываются внутрь коробки, которая закрывается на специальную застежку, чтобы ничего не развалилось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в использовании.

Вместительный стационарный мангал из листового металла с добавлением кованых узоров. Также он оснащен приспособлением для приготовления пищи в казане, имеет удобный приставной столик и место для дров или посуды под самим ящиком.

Оригинальный способ установки выхлопной трубы над мангалом. Подойдет тем, кто не хочет крепить мангал на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь уже учтены все нюансы. Некоторые производители даже предлагают скамейки и стулья в одном стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением. Из особенностей данной конструкции можно отметить наличие крышки на мангале-барбекю.

Оригинальный под очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде каравана, оснащенный крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить сразу на большую компанию как на шампурах, так и на сетке для барбекю.

Есть много красивых и практичных металлических мангалов. Важно помнить о всех важных мерах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготовление металлических мангалов для личного пользования своими силами и руками – процесс ответственный и творческий, требующий сосредоточенности, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Комментарий успешно отправлен.

Рекомендуется прочитать

Анализ кровли: замеры и информация о кровле

Информация, необходимая для заказа анализа кровли… здесь. Если вы хотите получить полную и точную смету на металлическую кровлю, выполните приведенный ниже анализ.

Чтобы заказать анализ кровли, вам необходимо предоставить нам следующее:

  1. Внешние размеры здания. Это будет длина каждой из стен, включая длину, на которую крыша выходит за внешние стены здания, т.е. выступы.
  2. Уклон или уклон вашей крыши.

Уже есть? Тогда вы можете идти вперед и заказать сейчас! Если у вас нет этой информации или вы не уверены, перейдите к информации ниже.

И где мне это взять, спросите вы? Это просто. Есть несколько источников этой информации:

1. Планы домов:

Ваши первоначальные планы домов, скорее всего, содержат все необходимые нам данные. (Правильная длина наружных стен, величина свеса и уклон крыши). Почти у всех Kinko есть копировальный аппарат, который копирует в формате 24 x 36, и копия только плана крыши — это все, что нам нужно. Пожалуйста, не присылайте оригинальные планы. Или…

Попросите вашего архитектора или инженера отправить нам по электронной почте копию плана крыши в САПР по адресу:

[email protected]. Помните, что нам нужен только план крыши.

Примечание. Иногда подрядчики вносят «корректировки на месте» в планы архитектора, поэтому возможно, что фактическое здание может немного отличаться от того, что показано на планах. Поэтому, чтобы убедиться, что все измерения верны, рекомендуется перепроверить планы с помощью метода «Сделай сам».

2. Сделай сам:

Нарисованный от руки эскиз вашей крыши — это прекрасно и чертовски просто. Просто убедитесь, что длина стен по периметру точна, и что вы отметили количество выступов и уклон вашей крыши. Не беспокойтесь о том, что ваш рисунок будет в масштабе; просто убедитесь, что ваши измерения точны.

Нажмите, чтобы узнать, как измерить и нарисовать крышу

Начертите крышу на листе бумаги. Помните, что это не должно быть в масштабе или выглядеть красиво. Он должен содержать все прямые линии вашей крыши и точное измерение этих линий.

  • Например, на изображении крыш ниже нам нужны измерения всех синих или красных линий.
  • Нарисуйте камин, если он у вас есть, с его размерами и/или вентиляционными отверстиями на крыше и диаметром каждого из них.

План крыши:
  • Стены по периметру. Измерьте длину отдельных наружных стен.
  • Свесы. Измерьте расстояние до выступа(ов) и отметьте это где-нибудь на своем эскизе.
Уклон:

Уклон или уклон вашей крыши легко рассчитать. Откройте информационное окно ниже, чтобы узнать подробности.

Определение уклона крыши

Для этого вам может понадобиться лестница. Есть два способа определить уклон (или уклон) вашей крыши, и ни один из них не является очень сложным. Вы можете определить уклон крыши, взяв уровень и отметив с левой стороны от него отметку на 12 дюймов вправо. Затем, сверху на крыше, вы будете держать уровень прямо и горизонтально (в центре пузырька), а затем измерите расстояние по вертикали вниз от нижнего правого конца 12-дюймовой отметки на уровне до крыши.

Это угол наклона вашей крыши на пролете в 1 фут или «скат» вашей крыши.

Или, если ваша крыша покрыта черепицей или другим материалом неправильной формы, вы можете подняться на чердак и сделать это следующим образом:

Теперь, когда у вас есть уклон вашей крыши, запишите его.

РубрикаРазное
