Как сделать электрический мангал или шашлычницу своими руками

Содержание

  • 1 Виды мангалов
  • 2 Изготовление мангала
    • 2.1 Монтаж электропривода

Для экономии времени можно приобрести профессиональный электромангал или сделать шашлычницу своими руками.

Виды мангалов

  • Стационарные — чаще всего это кирпичные сооружения или увесистые металлические шашлычницы, ножки которых утоплены в пол беседки или иного сооружения.
  • Переносные — удобные и мобильные мангалы, их можно взять с собой на природу, установить во дворе дома или на дачной беседке, а после использования убрать.

Мангалы могут различаться и по виду топлива – традиционные на углях, газовые или электрические. У каждого из них есть свои плюсы.

У электро-шашлычниц главный плюс – экономия времени. Привод с одинаковой скоростью вращает шампуры, кусочки получаются равномерно прожаренными и сочными. В зависимости от размера мангала можно приготовить за одну насадку до двух килограмм мяса.  Мангал с электроприводом, который сделан своими руками, может быть не хуже профессиональных моделей.

Изготовление мангала

Для классического варианта шашлычницы понадобятся основные детали и инструменты: четыре стальные пластины  (4 мм), уголки, крепежные элементы (винты, гайки). Для соединения деталей – дрель, сварка.

Изготавливаем стенки мангала.Для этого первые два листа вырезаем высотой около 35 см. Так мы получаем продольные (длинные, боковые листы) и поперечные (торцевые, короткие листы) стороны. Длина мангала выбирается по своему усмотрению. Лучше сделать чертежи на бумаге с указанием размеров, а потом уже воплотить идею в металле. В последнюю очередь вырезается дно мангала.

Для установки шампура в одной из боковых пластин просверливают отверстия в 1,5 см. В нижней части пластин делаются отверстия для подачи воздуха к огню, они делаются в два ряда в шахматном порядке.

Боковые стороны крепятся с помощью уголков. Пластины и дно свариваются для полной герметичности. Для этого можно сделать загибы нижнего листа (особенно это удобно, если нет сварочного аппарата).

Далее необходимо позаботиться о ножках,  их можно сделать из уголка. Ножки могут быть съемными, для этого они фиксируются на винты и гайки к корпусу. Самое сложное в работе своими руками это – электропривод.

Монтаж электропривода

Для понимания принципа работы можно посмотреть на звездочки велосипеда. Шестеренки мангала  будут работать похоже, но в обратном порядке – на моторе с низкими оборотами крепим маленькую шестеренку, на корпусе мангала – большую, а к ней припаиваем маленькую. Ремонт своими руками такой системы будет проще.

Для работы понадобится электромотор (12 вольт), инвертор, шестеренки, ремни (кожаные, металлические). В упрощенной схеме — только мотор и инвертор, конструкция связывается с помощью ремней и монтируется к мангалу. Подобное устройство электромангала ремонтировать будет гораздо труднее.

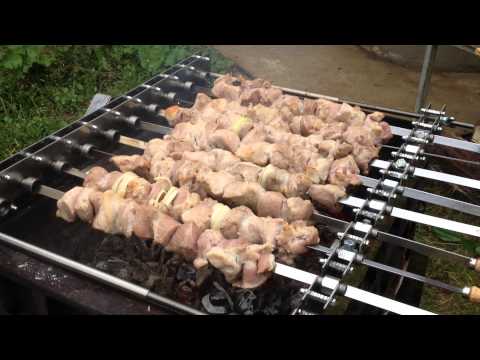

Электромотор будет вращать шампура на низкой скорости одновременно, единственное отличие от профессиональных моделей — это невозможность переключения скоростных режимов.

Электропривод может работать от батареек, электрической сети, автомобильного аккумулятора или других аккумулирующих устройств. Привод может быть автономным, и не крепиться к корпусу шашлычницы.

Как сделать электрический мангал для шашлыка своими руками: схема, чертежи

Летом люди не пренебрегают возможностью выехать на пикник – и куда же без вкусного шашлыка?! Необязательно стоять возле мангала, если он электрический и снабжен двигателем. Именно двигатель обеспечивает переворачивание мяса и равномерную прожарку шашлыка. Сделать конструкцию своими руками несложно, и об этом рассказывают умельцы.

Читайте также: Чем покрасить мангал, чтобы он не обгорал и не ржавел

Что нужно подготовить

За основу берется обычный мангал. Чтобы превратить его в максимально удобное приспособление, понадобится умело составленные чертежи и инструменты:

  • двигатель, работающий от электричества;
  • дрель;
  • болгарка;
  • шкив, подходящий к приводу;
  • что-то наподобие приводного ремня, например, цепь, снятая со старого велосипеда, роль шкивов в этом случае выполняют звезды;
  • количество шестеренок должно соответствовать числу шампуров. Их покупают в магазине или вырезают своими руками из нержавеющей стали.

Сразу возникает вопрос: что можно использовать в роли электродвигателя? Подойдет мотор от омывателя окон в автомобиле или мотор, приводящий в движение дворники. Обратите внимание на питание детали – оно должно равняться 12В. В какую сторону вращается мотор, не имеет значения.

Выбрав мотор, рассчитанный на 22В, мангал теряет показатели мобильности, более того, можно по неосторожности травмироваться электрическим током. Частота обращения вокруг своей оси у подобных агрегатов также зашкаливает. Мотор на 12В получает питание от любого механизма, даже от аккумулятора мотоцикла, и это его основное преимущество.

Читайте также: Строительство печи-мангала с дымоходом для беседки своими руками

Если готового мангала нет в наличии

Если мангал для переделки отсутствует, не стоит паниковать – сейчас мы расскажем, как его сделать самостоятельно.

  1. Вырежьте три металлических листа толщиной 3 мм каждый.
  2. Зажмите каждую пластину в тисках.
  3. Сделайте отверстия с сечением 10 мм, им размещают с нижней части стенки. Шаг между углублениями – 3 см. Зачем нужны эти отверстия? Они способствуют формированию тяги, которая влияет на отдачу углей жара.
  4. Сделайте отверстия и в пластине снизу – через них мангал будет освобождаться от пепла.
  5. Сварите конструкцию в одно целое.
  6. Приварите ножки.
  7. Вам еще предстоит расположить шампуры, поэтому сделайте выемки с расстоянием между парными выемками, равным ширине шестеренки с припуском 0,5 см.

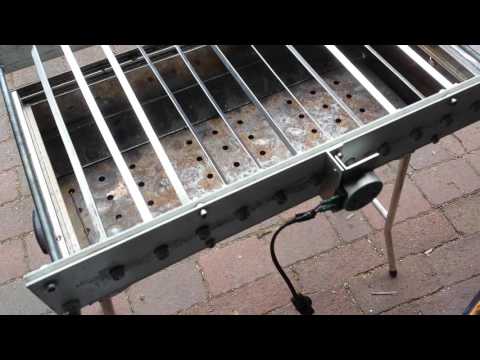

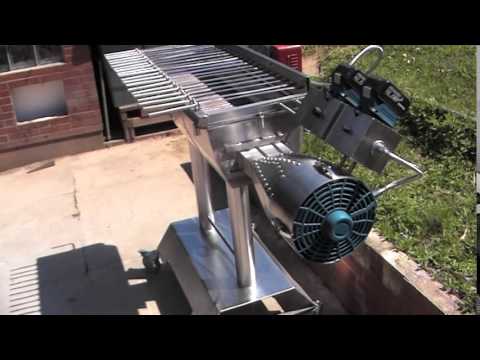

Как своими руками монтировать на мангал мотор

Система вращения шампуров предполагает установку деталей, входящих в одну схему:

  • мотора;
  • шестеренок;
  • цепи;
  • аккумулятора или другого источника электричества.

После устанавливают редуктор, отвечающий за снижение частоты вращения на шампурах и передающий усилие от мотора к шестеренкам. На валу мотора монтируют шкив или главную звездочку на цепи. Эти компоненты должны быть большой величины, это позволит снизить частоту вращения до нужного временного интервала.

Систему присоединяют к пластине, на которой уже находятся вал и подшипники. Мотор монтируют с наружной части мангала при помощи болта. Натягивать цепь пока рано – сделать это можно только после того как подойдет к концу обустройство конструкции.

Как собрать шестеренки

Электрический мангал, сделанный для удобного приготовления шашлыка, работает правильно, если шестеренки собраны в целостную функциональную систему:

  1. Сначала фиксируют одну шестеренку, потом переходят к корпусу устройства и подцепляют цепь к мотору.
  2. Третья шестеренка соединяется со стенкой мангала.
  3. Точно такие же манипуляции проводят с оставшимися шестернями.

Теперь можно понять, как работает самодельный электрический мангал:

  1. После включения двигателя начинает вращение первая шестерня.
  2. Движение через цепь и зубья постепенно передается на остальные шестеренки. Выходит, что шампуры переворачиваются с одинаковой частотой.

После настройки работы шестеренок как следует натяните цепь. Изменив величину основной звезды или вала, удается отрегулировать нужную частоту вращения шампуров. Чтобы не пораниться о движимые детали, предпочтительно закрыть их защитной пластиной.

Как сделать вертел и шампур

Перед тем как приниматься за изготовление вертела, задумайтесь о его характеристиках. Если шампур подходит только для поджаривания небольших кусочков мяса, то на вертел нанизывают целые тушки куропаток, цыплят, рыбу и свиную ногу.

Какими размерами должен обладать вертел?

  1. Ширина, превышающая ширину всей конструкции на 15 см.
  2. Толщина 15 мм.

Подобный вертел мощный и сможет выдержать свиную тушку. Чтобы вертел крепко держал мясо, оснастите деталь зубьями в форме дуг или треугольников. Если сделать зубья основательными, в итоге это может стать причиной затруднительного нанизывания мяса на электрическое оборудование.

Шампур делают шириной не более 10 мм, если речь идет о маленьких кусочках, 6 мм – оптимальный размер. Шампур бывает разной формы:

  • округлый;
  • плоский;
  • сделанный уголком;
  • в виде квадрата.

Для небольших кусочков мяса подходит плоский вид, квадрат целесообразен для фарша, благодаря квадрату масса не станет скользить вниз. Круглой пользоваться неудобно, с нее мясо легко падает и проворачивается в момент жарки.
