Мангал из газового баллона своими руками: чертежи с размерами, пошаговая инструкция

Среди металлических конструкций мангала, то есть компактной жаровни для приготовления мяса, выделяются оригинальные и практичные переделки из газовых баллонов.

Содержание статьи

1 Почему именно баллон?
2 Размеры мангала из баллона
3 Чертежи и схемы мангалов из баллона
4 Из чего сделать опоры для мангала из газового баллона
5 Мангал из газового баллона своими руками по шагам
- 5.1 Подготовка баллона
  - 5.1.1 Удаление конденсата
- 5.2 Разметка
- 5.3 Разрезка баллона
- 5.4 Крепление крышки и других элементов
6 Заключение
- 6.1 Похожие статьи

Почему именно баллон?

Основной проблемой металлических жаровен считается быстрое прогорание металла. Слишком тонкий лист не выдерживает постоянного нагрева, становится слишком восприимчивым к коррозии, приобретает хрупкость. Как результат – постепенно разрастающиеся дыры на дне или распадающийся по швам короб.

Толстый металлический лист (3…5 мм) нужных размеров обойдется в солидную сумму, даже если покупать его в металлоломе, а вот списанный кислородный или пропановый баллон без вентиля (или с неработающим вентилем) будет стоит в 1,5…2 раза дешевле.

У газовых баллонов, даже самых маленьких, толщина стенки редко составляет менее 3 мм, что вполне достаточно для не слишком длительного горения.

Таблица 1. Размеры пропановых баллонов.

Таблица 2. Размеры кислородных баллонов.

Поскольку из соображений удобства приготовления чаще всего выбирают баллоны емкостью 40…50 л, то толщина стенки будущего мангала получается от 3 мм (для пропановых баллонов) до 6 мм – для кислородных, что вполне достаточно.

Размеры мангала из баллона

Здесь в любом случае приходится ориентироваться на габариты того баллона, который удалось найти.

В эскизном варианте будущая жаровня выглядит так:

Поскольку шампуры укладываются перпендикулярно оси баллона, необходимо позаботиться о том, чтобы внутри хватило места для нормальной порции мяса и при этом можно было без проблем уложить шампур.

Рабочая часть шампура – обычно 400…600 мм. Следовательно, расстояние между опорными точками должно быть меньше рабочей длины как минимум на 3…5 см.

Чертежи и схемы мангалов из баллона

Есть несколько базовых модификаций изделий, максимально простых и с дополнениями.

На чертеже ниже представлен мангал из баллона длиной 960 мм и диаметром 290 мм (предположительно пропановый на 60 л).

В нем выполнен вырез на половину диаметра так, чтобы сбоку оставался полный корпус на длину не менее 30…40 мм. Расстояние между пропилами для шампуров в этом варианте принято равным 100 мм, но его можно и увеличить, если планируется готовить более крупные куски мяса.

В этом случае запланирован мангал без крышки. Если же крышка необходима, вырез делается несимметрично – спереди на уровне оси баллона, сзади выше на 3…5 см. При этом в задней стенке на уровне среза передней проделываются отверстия для просовывания шампуров, а в нижней части корпуса выполняются прорези для поддува, как показано на фото ниже.

Также можно вместо прорезей для шампуров наварить пруток. Обычно так делается, если диаметр достаточно большой.

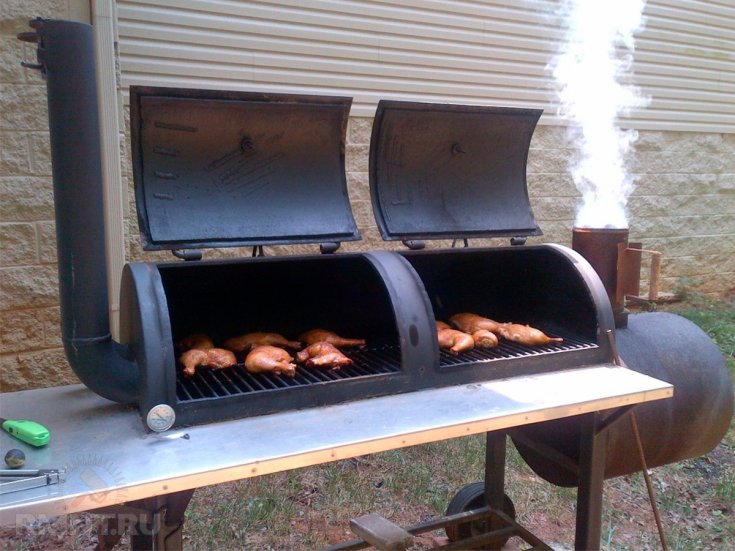

Есть достаточно удачный вариант комбинированного устройства – шашлычницы/барбекю с коптильней и отдельным очагом.

При схеме, как на фото выше, продукты для жарения раскладываются над углями в основной части изделия на шампурах или решетке. Если же планируется копчение, то при той же раскладке продуктов огонь разводят в дополнительной емкости.

Пристроив еще одну емкость на пути выхода дыма, можно получить возможность не только горячего, но и холодного копчения.

Из чего сделать опоры для мангала из газового баллона

На землю такую жаровню не положишь, соответственно, необходима опора. При этом она должна выдерживать высокую температуру – ведь корпус баллона при горении дров и углей нагревается до 600…700 градусов Цельсия. Соответственно, выбора падает на металл.

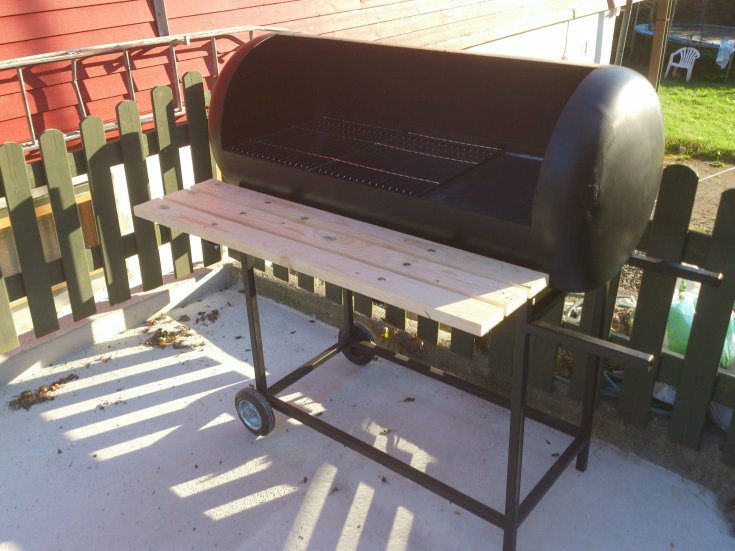

Самый простой способ – приварить ножки из трубы, уголка или полосы, связав их с помощью перемычек и раскосов в жесткую конструкцию.

Это один из самых простых вариантов. Два куска полосы, изогнутых по диаметру баллона, соединяющий из уголок и ножки из квадратной трубы. Для упрочнения и большей жесткости внизу ножки попарно скреплены фрагментами той же квадратной трубы, более длинный кусок соединяет боковые стороны.

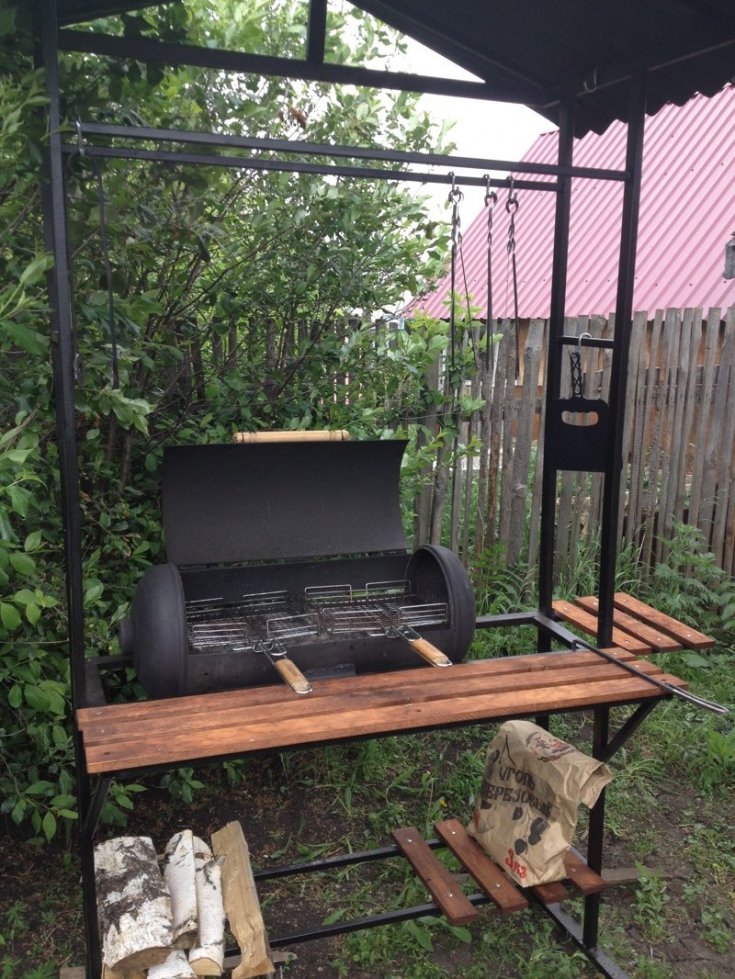

Здесь конструкция более сложная – помимо основной рамы с решеткой внизу (для дров), имеется рама для боковой панели. Вся подставка сварена из трубы с сечением 20х20 или 25х25 мм. Чтобы баллон не смещался на плоской подставке, на верхнюю часть рамы наварены уголки.

Аналогичная подставка, но вспомогательная панель вынесена вперед.

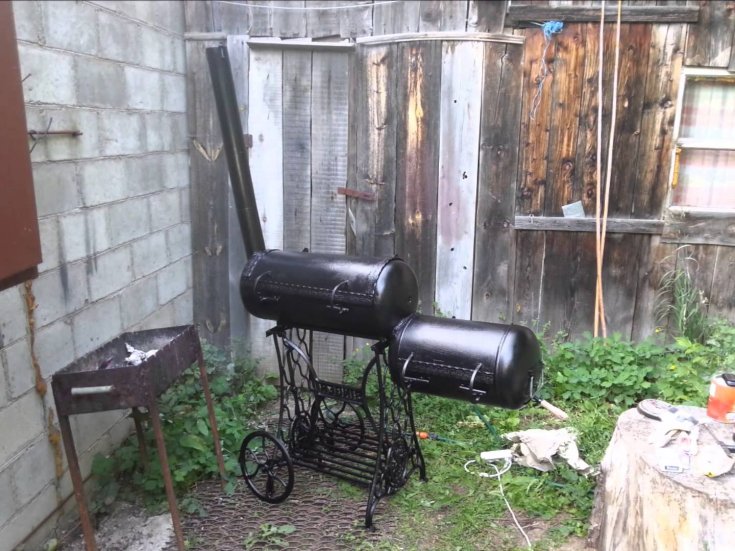

А это вариант поинтереснее – в качестве подставки использован пьедестал от старинной швейной машинки. Вес у такого изделия получается весьма солидный, легко переносить его с места на место не получится, поэтому в данном случае добавлены колеса.

Здесь также использована станина от швейной машины, но боковые части раздвинуты по длине баллона, рядом с педалью, ныне подставкой для дров, расположен второй баллон. Таким образом, в мангал можно использовать для горячего копчения. Модель дополнена коваными деталями – держателем для полотенец, поварских принадлежностей, щетки и прочего.

Мангал из газового баллона своими руками по шагам

Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.

Подготовка баллона

Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.

Удаление конденсата

Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.

При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.

После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.

При необходимости можно повторить закачку воздуха.

Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.

Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

Разрезка баллона

Эта работа выполняется болгаркой с диском по металлу.

Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба.

Крепление крышки и других элементов

После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.

Приваривают необходимые детали на зачищенный до чистого металла баллон.

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой.

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Заключение

В дополнение к информации о том, как быстро сделать мангал из газового баллона, мы предлагаем посмотреть ряд идей по их декору – пусть именно Ваш мангал станет уникальным и притягательным украшением загородного участка!

Мангал из газового баллона своими руками (как сделать, фото, примеры, инструкция, чертежи)

В данной статье приведен полный цикл изготовления мангала из металлического газового баллона. Вопрос о том, использовать баллон по назначению или в качестве мангала не стоял насущно, просто был лишний газовый баллон. Для каждого это будет индивидуальным решением. Хочется лишь сказать, что использование баллона по моему мнению, это не дорогостоящее безрасудство, так как его цена на вторичном рынке порядка 20$, а скорее даже некая практичность. Барбекю для дачи, которое мне попадалась в магазине, при этом гораздо менее практичное и качественное стоили порядка 50-70$. Итак, начнем… Как-то в нагрузку к автомобилю мне достался и газовый баллон. Я не собирался воплощать идею заправки автомобиля газом, поэтому баллон по прямому назначению мне не был нужен. Немного приглядевшись к внешнему виду баллона, я увидел в нем мангал, и решил воплотить эту идею в жизнь.

Мангала из газового баллона своими руками (1 вариант) на низких ножках

Вот такая табличка с маркировкой была прикреплена к баллону (объем не такой уж и большой, всего 50 литров). Выбирать баллон с меньшим объемом я бы не рекомендовал, так как комфортно готовить на нем что либо, будет практически невозможно. Длина баллона не позволит перекладывать угли с одной стороны на другую.

Для того, чтобы ветер на раздувал угли, решил оставить боковые стенки. Резал рядом со сварным швом, можно сказать по его краю.

Под швами должны быть базирующие кольца, их устанавливают на заводе производителе баллонов, для того чтобы правильно стыковать корпус и днище. Не прорезайте их они будут выполнять функцию удерживающей полки для крышки нашего мангала.

В итоге получаем две детали из одной

устанавливаем петли, первоначально я их закрепил на заклепки, так как очень сложно базировать и варить. В последствии варить петли к крышке и корпусу обязательно, так как алюминиевые заклепки просто могут не выдержать таких температур и ваша крышка отвалится.

в итоге получаем следующее

Выбираем и размечаем места для ручек. Я выбрал самые дешевые металлические ручки, ручки с деревянными накладками как мне показалось могут обгореть, разбухнуть на улице, от влаги и вообще намного быстрее придут в негодность

Для того чтобы металл корпуса не повело от высоких температур и для крепления ног по периметру краев реза был приварен уголок 32*32. В этом случае очень удобно пользоваться струбцинами, металл корпуса и уголка можно почти без зазора прижать друг к другу. Уголок возле петлей привариваем внутрь корпуса, на него будет в последствии опираться шампур или решетка.

потом привариваем и ножки, были сделаны короткие что бы удобно было перевозить мангал в багажнике автомобиля, в последствии планируется при установке дорастить их до необходимой длины

…привариваем петли к крышке и корпусу, в моем варианте петли приварил в одном направлении это позволит снимать крышку, если вы хотите что бы крышке была не съемной варите пели по направлению — «друг к другу»

…привариваем стержни ручек и прикручиваем их на место.

Устанавливаем крышку мангала на петли…

Примеряем длину и угол, изготавливаем ограничители для крышки.

Вот так они будут держать крышку мангала. Внизу для обеспечения жесткости, ножки «связал» между собой дополнительным уголком.

Сверлим отверстия, для того чтобы сгоревший уголь мог свободно высыпаться, вода попавшая в мангал свободно выливаться и конечно для лучшей тяги и сгорания дров. Болгаркой делаем прорези для установки шампуров. В случае если у вас крышка не съемная операцию сверловки отверстий лучше делать до установки крышки.

Вот в принципе и все, наш мангал из автомобильного баллона для прекрасного времяпрепровождения на даче или на природе готов. Красить мангал или нет, это на любителя. Я не стал, так как краска все же это химия, а она нам при приготовлении мяса ни к чему, кроме того мангал обгорел и стал одноцветным — черным.

Фото — мангал из газового баллона в «работе».

Были опасения, что высокие температуры пагубно повлияют на формы мангала и его может повести, но толщина металла баллона оказалась вполне приемлимой для столь серьезных температурных испытаний. При использовании нет даже намека на изменение форм конструкции.
Также хотелось отметить высокий КПД, в этом мангалу хорошо помогает железная крышка, которую можно закрыть. Даже при незначительном объеме углей, но единожды прогревшись, металл долго сохраняет и отдает тепло, так необходимое для приготовления пищи.
Если вам нужен больший объем камеры для приготовления пищи на огне, то рассмотрите вариант изготовления барбекю. Более подробно о изготовлении барбекю в статье «Барбекю своими руками».

Мангала из газового баллона своими руками (2 вариант) на высоких ножках съемный

Принципиально этот мангал мало чем отличается от предыдущего, но несколько различий все же есть. Во-первых, это более высокие ножки, что удобнее в случае стационарного применения мангала, не придется наклоняться при приготовлении пищи. Во-вторых, он съемный. Такое свойство помошет вытряхивать из него уголь, а также разобрать при необходимости для переноски или перевозке. Теперь давайте подробнее…

Имеется газовый баллон.

Делаем под него такие вот стойки. Используется шинка, которую гнем по диаметру баллона, а также квадрат — труба 20*20.

Вот две стойки, по одной с каждой стороны.

Теперь, чтобы конструкция была устойчивой, свариваем стойки между собой, ориентируясь на строительную длину баллона. Применяем металл имеющийся в наличии.

Выставляем баллон на уже на сформировавшиеюся стойку и начинаем работать с ним.

Срезаем крышку примерно по тому же алгоритму, как и в предыдущем случае. Режем с торцов по швы донышек, а с одной стороны крышки по сварной шов корпуса.

Приваривам петли. Здесь как кто-то сказал в одном из комментариев к статье, лучше сделать следующим образом. Пропилить прорезь, затем на нее наварить петли, затем пропилить крышку до конца. Возможно так лучше, а может нет. Я в частности не пробовал…

Привариваем опоры для удержания крышки в открытом состоянии. Без них крышка будет опрокидываться назад и доставать ее будет не удобно.

Вот так опоры будут держать крышку.

Сверлим 2 ряда отверстий. 1 ряд внизу для воздуха и в случае если в мангал попадет влага. Второй, для шампуров.

С другой стороны делаем прорези, также для шампуров. Для того, чтобы их можно было базировать в определенном состоянии и они не проворачивались.

Вот так…

Вот в принципе и все, можно запускать мангал.

При необходимости после обжига мангал можно покрасить.

Не забываем покрасить и ножки мангала. Вот им то защита от окружающей среды точно не повредит. Мангал готов. Как мы и говорили вариант почти идентичный предыдущему, с небольшими особенностями. Теперь о мангалах из баллона с кардинальными отличиями.

Как сделать 2 мангала из 1 газового баллона

Здесь можно вспомнить мультик про шапочника, который сшил семь шапок, но получились эти шапки, мягко говоря, «так себе». Так можно сделать и с баллоном, если разрезать его четко пополам и вдоль. Отверстия в мангале сверим также как в варианте выше, для того чтобы обеспечить конвекцию, а значит приток кислорода к дровам и теплого воздуха к приготовляемой пище. Далее привариваем ножки, вот мангал и готов!

Из минусов можно выделить лишь отсутствие крышки и боковых стенок. Это значит, что вполне возможно боковой ветер будет поднимать в мангале пепел, а также не будет возможности закрыть крышку, чтобы пища «потомилась» на остатках дров. Такой мангал останется не прикрыт, в случае дождя.
Ну, а плюсы, мы уже тоже собственно разобрали. Это возможность сделать 2 мангала из одного баллона. Так скажем если у вас два места, где вы обычно готовите пищу, или вам необходимо два мангала на две семьи, то это очень даже удачный вариант. Еще один плюс, что сделать такие мангалы проще, чем один с крышкой. Они довольно простые по конструкции, здесь даже можно обойтись без каких либо предварительных разметок и чертежей.

Мангал из газового баллона с трубой своими руками

В мангале с крышкой все хорошо, за одним исключением. Крышку нельзя опустить до тех пор, пока все дрова не прогорят. Если вы опустите крышку ранее, то огонь просто потухнет от недостатка кислорода. Кислорода может быть недостаточно даже для горения остатков углей.
В итоге, дрова (угли) начнут просто шаять, дымить, угасать. В таком состоянии они будут находиться пока либо не потухнут совсем, либо не превратятся в пепел. Можно сказать, что в этом случае мангал превращается в коптильню. Но в этой статье совсем не о ней. Для того чтобы исключить такой вариант развития событий, то есть чтобы дрова (угли) догорали при достаточном объеме кислорода, необходимо обеспечить конвекцию – тягу. Устанавливая на мангал с торца дымоход – трубу, тогда в этом случае крышку можно будет закрыть и продолжить приготовление пищи уже с закрытой крышкой.

Плюс такого мангала будет в том, что можно будет готовить пищу во время дождя, а также на пищу будет лететь меньше пыли. Не забывайте только время от времени приподнимать крышку, чтобы наблюдать за состоянием приготовляемого блюда.

Подводя итог об изготовлении мангала из газового баллона своими руками

Итак, можно с уверенностью сказать, что вариаций изготовления мангала из газового баллона своими руками очень много. Мы вам привели три. Если покопаться и пофантазировать, то их по факту бесконечное количество. Так при изготовлении мангала можно использовать встроенные термометры , что добавит ему функциональности. Можно применить кованые элементы, что добавит ему изящества. Любое отступление от «среднестатистического», лишь добавит вашему мангалу оригинальности, и сделает его особенным! Так что не бойтесь, экспериментируйте и воплощайте.
Если вам не по душе мангал из баллона, то можете изготовить мангал из металла — «Мангала из металла своими руками».

Мангал из газового баллона: как сделать барбекюшницу и гриль своими руками, изготовление из пропана

Почему именно баллон?

Таблица 1. Размеры пропановых баллонов.

Таблица 2. Размеры кислородных баллонов.

Достоинства и недостатки применения старого баллона

Выбор материала для мангала сделать несложно: лучшим решением станет 50-литровый баллон, ведь длина и ширина емкости составят 85 и 30 сантиметров соответственно, что будет просто идеально для готовки. Разумеется, в дело можно пускать и 40-литровые емкости, но в таком случае охват будет гораздо меньше, следовательно, готовить будет не столь комфортно!

Главным преимуществом корпуса газового баллона выступает высокое качество используемого металла. Стоит ли говорить, что при производстве баллонов для последующего хранения газа под давлением производители к материалу предъявляют серьезные требования, что выливается в немалую 3-миллиметровую толщину стенок корпуса. Благодаря этому, при использовании газового баллона, можно рассчитывать на недорогую, но качественную емкость для мангала.

Главные преимущества:

Удобство при эксплуатации. После готовки еды нет нужды выметать пепел с дачной территории и заливать огонь водой – достаточно перекрыть тягу и можно переходить к трапезе;

Долговечность. Марка стали 30 ХГСА, Д и 45, помимо большой толщины и надежности конструкции в целом, будут предлагать отличную устойчивость к негативным факторам, благодаря чему мангал сможет прослужить более 10-15 лет, не коррозируя и не прогорая;
Универсальность. Под закрытой либо открытой крышкой можно запечь, закоптить и поджарить любую еду и продукт;

Мобильность. Даже если мангал из газового баллона не будет комплектоваться колесиками, размеры конструкции позволяют спокойно перенести его в любое удобное место или просто сменить направление от ветра.

Но, как и любое изделие, применение газового баллона с целью создания мангала своими руками имеет и некоторые недостатки, а именно:

Качественные термостойкие красящие составы стоят немало денег, а потому, скорее всего, со временем готовая конструкция приобретет не самый удачный вид, напоминая выцветшее фото. Помните, что с наружной стороны мангал из баллона достаточно быстро обгорает, так что на привлекательный внешний вид можно не рассчитывать;

В цилиндрической емкости проблематично добиться равномерного прогрева, в результате чего, к примеру, при готовке шашлыка, по краям мясо долгое время будет оставаться сырым, в то время как в середине начнет гореть;
Если вы захотите приготовить мясо в холодное время года, то придется заготовить заранее немало углей, дров и терпения – низкая теплоемкость металла сказывается на скором остывании емкости баллона, из-за чего жаровня становится намного прожорливее;

И самый главный недостаток: даже очень старый и давно не эксплуатируемый газовый баллон может хранить в себе оставшиеся взрывоопасные вещества, так что применять его в качестве мангала для готовки стоит с особой осторожностью, заранее проведя необходимые меры предосторожности!

В частности, о последнем и пойдет дальше речь …

Размеры мангала из баллона

Здесь в любом случае приходится ориентироваться на габариты того баллона, который удалось найти.

В эскизном варианте будущая жаровня выглядит так:

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
не ставьте конструкцию близко к легковоспламеняющимся предметам;
не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Чертежи и схемы мангалов из баллона

Есть несколько базовых модификаций изделий, максимально простых и с дополнениями.

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

Барбекющница из газового баллона с боковым дымоходом Источник es.decorexpro.com

Из чего сделать опоры для мангала из газового баллона

Аналогичная подставка, но вспомогательная панель вынесена вперед.

Резка крышки

Размеры мангала из газового баллона определяются размерами последнего. Но что касается параметров вырезаемой крышки, то здесь могут быть разные варианты. Она может быть короткой или во всю длину цилиндрической части. Что касается последнего варианта, то необходимо понимать, что газовый баллон – это шовная труба, с двух сторон которой приварены сферические крышки. В одной сделано сквозное отверстие под кран, вторая является глухим днищем изделия. Так вот крышку мангала, а соответственно и вырезаемую часть, можно сделать от одного сварочного шва до противоположного.

Итак, газовый баллон готов. На него наносят разметку под резку. В принципе, это две продольные линии, делящие баллон в продольном направлении пополам. Нанести разметку очень просто.

Длина окружности
баллона, то есть его «периметр», составляет 96 см.
Этот показатель делят на «4»
, получается 24 см.
За точку отмера берут продольный шов
цилиндрической части, то есть от него в две стороны откладывают по 24 см.
По метке проводят продольные линии
, концы которых до поперечных швов не должны доходить в пределах 2-3 см.
Концы продольных линий соединяют по периметру
цилиндрической части. Разметку наносят мелом.

Правильная разметка – гарантия высокого качества конечного результата Источник stankiexpert.ru
Отмеченный мелом полусферической формы прямоугольник не является крышкой. Размер последней по ширине на 10 см будет меньше. Этот параметр откладывается от одной из нанесенных продольных линий. После чего мелом формируется крышка, которую и надо будет отрезать.

Резку проводят болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют заполнить баллон водой до начала резки. Таким способом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

Резка газового баллона болгаркой и отрезным диском Источник centermira.ru

Начинать резку надо по одной продольной линии. Она прорезается от конца до конца разметки. После чего необходимо к отрезанному участку приварить петли. Их можно использовать любые: дверные, мебельные. Требуемое количество петель с меньшими размерами – четыре, больших понадобится всего две. Их просто прикладывают к баллону так, чтобы рез оказался посередине двух частей петель. Последние приваривают к баллону электросваркой. Этот этап делается специально именно сейчас, потому что проще подогнать крышку к баллону и петлям, пока она еще не срезана полностью.

Как правильно приварить к крышке петли Источник drive2.ru

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Остается только прорезать остальные три линии: одна продольная, две поперечные. Сразу к крышке с противоположной стороны от петель надо приварить ручку, чтобы удобно было барбекю из газового баллона открывать.

И еще один момент, который сделает изготавливаемую конструкцию более удобной в эксплуатации. В месте приваренных петель на баллоне надо приварить два ограничителя, которые будут удерживать крышку в открытом состоянии. То есть, чтобы она не завалилась за аппарат. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиною 2-3 см. Они и будут ограничителями.

Чтобы при закрытии крышки между ней и цилиндрической частью не оставалось зазоров, необходимо создать полочки по всему периметру отрезанной части. Для этого потребуется стальная полоса шириною 2-3 см и толщиною 2-3 мм. Полосы просто приваривают изнутри баллона с выпуском наружу в половину своей ширины. К тому же эти приваренные полосы будут удерживать крышку, чтобы она не провалилась внутрь мангала.

Одна из разновидностей ограничителей для крышки мангала Источник dizayndoma.net

Мангал из газового баллона своими руками по шагам

Подготовка баллона

Удаление конденсата

При необходимости можно повторить закачку воздуха.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Разрезка баллона

Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба.

Крепление крышки и других элементов

Приваривают необходимые детали на зачищенный до чистого металла баллон.

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой.

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

Какими бывают мангалы?

Мангал очень давно применяется не только поварами для приготовления мяса и овощей на углях, но и любителями.

Виды мангалов:

Портативные или складные. Эти модели самые популярные. Их удобно брать с собой на природу и в далекие поездки. Он занимает мало места и легко собирается;
Переносные. Данные мангалы не предназначены для перевозки, но их можно легко передвинуть и перенести в другое место. Зачастую, это габаритные конструкции.
Стационарные (профессиональные). Эти мангалы устанавливают в ресторанах и кафе, но можно пользоваться им и в домашних условиях. Они очень большие. Ставят их в определенное место, где уже есть специальная фундаментная подставка и дымоход.

Сделать мангал можно из самых различных материалов. Обычный газовый баллон будет идеальным решением. Например, мангал-коптильня. Подробные чертежи и инструкция помогут вам создать данное приспособление из обычного газового баллона. Но помните, что вы должны предусмотреть топку и сделать свою коптильню герметичной.

Дно баллона разрезается, и вы получите отверстие – это и будет топка. Обычно, наваривают толстые железные листы, чтобы коптильня прослужила вам долгие годы. В итоге у вас получится цельная конструкция, с дверкой и небольшой печкой. Обязательно приделайте трубу. Ее можно купить в специализированном магазине или на строительном рынке. Она должна быть среднего размера. Многие умельцы устанавливают специальный моторчик, с помощью которого будет вращаться мясо на вертеле. Но можно вешать куски мяса или тушки на небольшие крючки.

Готовый мангал стоит покрасить. Для это отлично подойдет не токсичная и термостойкая краска.

Перед тем, как начать готовить в новом мангале, его стоит как следует помыть и проколоть. Не всегда одного раза достаточно. Газ может долго не выветриваться.

Еще один вид мангалов, на который стоит обратить внимание – это мангал-паровоз. Его не так просто сделать и придется потратить не один день, чтобы получить готовую конструкцию.

Внешне мангал действительно напоминает паровоз. Его можно считать универсальным изделием, потому что он состоит из: обычного мангала, гриля, коптильни и барбекю. Мастера с помощью нескольких больших газовых баллонов способны создать настоящий шедевр.

Основа мангала-паровоза – это газовый баллон объемом 50 литров. Остальные части можно изготовить из труб и небольших бочек. Если вы будете делать колесики, то готовые можно купить в любом магазине. Готовое изделие обязательно нужно покрасить термостойкой краской. Чтобы мангал долгое время прослужил вам, за ним стоит ухаживать и обновлять покрытие.

С помощью кованых узоров можно украсить готовое изделие. К газовому баллону можно приделать небольшие столики, выдвижные решетки и различные функциональные элементы.

Мангал-паровоз может и украсить дачный участок, но и с помощью него можно готовить различные блюда за короткое время.

Самостоятельно изготовить мангал очень сложно. Нужно обладать различными навыками, например, умело пользоваться сваркой и болгаркой. Эти инструменты очень опасны для человека. Несоблюдение техники безопасности может привести к плачевным результатам.

Типы мангалов

Самый простой вариант — это открытый мангал с газового баллона, своими руками его изготовить очень просто, так как в нем нет крышки, возможностей коптилки или барбекю. Но можно изготовить и более сложные конструкции:

Барбекю — часть боковой стенки баллона отрезается и крепятся к ней петли. Впоследствии выступает в качестве дверцы топки, через нее закладываются угли или дрова. Внутри находится металлическая сетка, на которой размещаются продукты для готовки.
Коптильню от мангала отличает то, что в ней имеется отдельная топка. И самое главное — она полностью герметична. Половина днища баллона отрезается и к отверстию приваривается топка, изготовленная из подходящей по диаметру трубы. Вверху приваривается отрезок трубы, который выполнит функции дымохода. Прежде чем использовать коптильню по назначению, необходимо 2-3 раза прокалить ее.
Самая сложная конструкция — это смокер. Это и гриль, и барбекю, и коптильня, и мангал в одном корпусе. Для изготовления может потребоваться 2-4 баллона различного объема. Заранее рассмотрите чертежи конструкций и набросайте приемлемый для себя.

Если есть фантазия, то можно из арматуры и металлических прутьев сделать фигурные ножки, ручки, ограничители. Вариантов исполнения мангалов масса, даже глаза разбегаются при виде конструкций. Предусмотрите во дворе место для установки мангала — подальше от газовых труб и электропроводки. Рядом не должно быть емкостей с краской, топливом, деревянных строений.

Выбор газового баллона, советы

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Инструкция по изготовлению жаровни

Рабочий процесс по изготовлению мангала из баллона своими руками не займет много времени. Самое главное — это вырезать дверцу с максимальной точностью и ровно приварить петли. Монтаж мангала предполагает несколько этапов:

Вначале делается простой чертеж шашлычницы, на котором отмечаются все необходимые детали. После этого баллон укладывается на боковую сторону. Теперь мелом размечается прямоугольник, который в будущем послужит дверцей. Когда линии готовы, приступаем к резке. Включаем болгарку с кругом по металлу и режем изделие по наведенным линиям спокойно и без колебаний. Не стоит полностью отрезать боковину. На краях прямоугольника надо не дорезать металл хотя бы по 5 см.
На втором шаге привариваются петли. Они размещаются в верхней части вырезанного прямоугольника. Ставятся по краям дверки в том месте, где находятся углы прямоугольника. Слишком близко друг к другу не стоит расставлять петли. От углов отступается по 15 см. Далее уровнем или правилом на баллоне наводятся линии. По этим линиям устанавливаются петли. То есть одна линия намечается выше места разреза на самом баллоне, а вторая под разрезом — на дверце. Так проще отрегулировать ровность петель. В итоге петли прихватываются, корректируются и обвариваются. Затем неотрезанные части по 5 см срезаются. На края дверцы привариваются пластины. Они не позволят крышке проваливаться внутрь.
Теперь надо прикрепить ручку на крышку. Подойдет любая ручка. Наверняка у хозяина в складском помещении найдется ручка, а если нет, то ее можно смастерить из арматуры. Достаточно выгнуть прут в форме ручки и приварить изделие в центре дверцы.
На следующем этапе сооружается решетка. Она также делается из арматуры. Во внутренней части баллона по краям привариваются уголки или любые другие держатели. Затем производится замер будущей решетки, чтобы конструкция не проваливалась и вмещалась в емкость. Изготовление решетки — это проще простого. Одни пруты ложатся в одном направлении, а другие — поперек. Остается примерить сделанную решетку. Но ее нельзя приваривать к уголкам. Она должна быть съемной. По желанию делаются дополнительные крепежи для установки шампуров.
На этом шаге монтируется труба — угловая. На месте выреза верхушки баллона находится отверстие, через которое будет выходить дым. Приваривается короткий кусок трубы по направлению емкости, а затем другой — в вертикальном положении. Таким способом делается дымоход. Это необходимо для циркуляции воздуха, чтобы угли в мангале давали высокую температуру.
Опора для мангала. В этом случае нужны уголки. Важно правильно определиться с высотой конструкции. Если человек займет положение стоя, то мангал должен быть немного выше пояса. Так удобнее проводить процедуры с жаркой мяса или рыбы. Не придется нагибаться и т. д. Итак, 4 опоры сделаны по одному размеру. Затем они привариваются по краям баллона, вымеряя симметрию рулеткой. Края ножек соединяются между собой уголками или трубой. Получится надежный и устойчивый каркас, который прекрасно сыграет роль опоры.
Хоть металл баллона толстый, при сильной температуре он способен деформироваться. Чтобы не произошло этого, рекомендуется приварить арматуру по внешней стороне баллона, тем самым усилив конструкцию.

Подготовительные работы

Необходимые материалы и инструменты

Перед началом работы подготовьте необходимые инструменты и материалы:

Газовый баллон. Часто используют 50-ти литровые цилиндрические емкости из-под пропана. Но если есть желание сделать мобильный мангал, то воспользуйтесь традиционным на 27 литров. Главное чтобы не имел дыр в корпусе.
Ручки из металла, для крепления к крышке.
Если нужен дымоход, то потребуется стальная труба диаметром 10 см с коленом под 90 градусов.
Трубы или уголки для ножек.
Уголки для закрепления и усиления конструкции.
Решетка для барбекю.
Крепежный материал: петли металлические, заклепки алюминиевые, болты.
Струбцины для фиксации металлических деталей
Декор и краска.

Из инструментов понадобятся:

Сварочный аппарат и защитные очки
Болгарка (шлифовальная машинка).
Электродрель.
Сверла, для работы по металлу.
Электроды, диаметром 3мм.
Молоток.
Зубило.
Отвертка.
Разводные ключи.
Металлическая линейка.
Кисточка или распылитель для покраски изделия.

После того, как подготовлены необходимые инструменты, можно приступать к следующему шагу.

Чертежи и схемы

Перед тем, как приступить к работе, следует сделать небольшой чертеж. Он позволит вам рассчитать необходимый объем работы, количество материала и грамотно распланировать саму конструкцию. На чертеже укажите размеры каждого компонента. Это поможет сделать правильно разметку и распил деталей.

Подготовка баллона

Для того чтобы приступить к работе, необходимо полностью выпустить весь газ. С помощью гаечного ключа открутите осторожно вентиль и дождитесь пока газ выйдет.

Для проверки, можно намылить клапан и подождать когда не станет пузырьков. Даже если вы открутили вентиль и выпустили газ из баллона, не рискуйте и к работе не приступайте. В нем могут остаться опасные вещества конденсата газа. Чтобы не допустить возгорания газа, наполните баллон водой и оставьте на несколько часов. Только после этого приступайте к распилу и сварочным работам.

Внимание: безопасность должна быть на первом месте. Спускать газ и сливать воду нужно подальше от жилых помещений. Метан или пропан может выветриваться несколько дней.

Разметка баллона

Если разрезать баллон на две части, то и получите два классических открытых мангала. Рассмотрим, как изготовить другую модель: барбекю.

Для разметки используем баллон на 50 л с размерами:

Высота, см	Диаметр, см	Толщина стенок, см	Вес, кг
98	30	0,3	22

Это оптимальный размер на шесть шампуров.

Положите баллон на бок, срежьте вентиль. Не забывайте место спила постоянно поливать водой.
Наружный диаметр составляет 96 см, его следует разделить на четыре части. Разметка делается по продольному шву. По обеим сторонам от шва отмерьте по 24 см и проведите 2 линии.
Расположите баллон горизонтально швом вниз и на одной из линий сделайте разметку под шампура. Найдите круговые швы (сверху и снизу) и отступите от них 3 см. Отметьте линию разреза.
Дальше отметки ставятся каждые 8 см. У вас получится 6 точек. Проделайте в них отверстия для шампуров диаметром 1 см.
Разметка крышки. Ее границами будут служить проведенные линии от шва. От них поднимитесь выше и на расстоянии 10см отметьте верх крышки. Сама крышка будет находиться между 1-ой отмеченной линией и той, что только что нанесли. Отступите по 3 см от круговых швов сверху и снизу и прочертите линии.

Получилась крышка мангала, занимающая менее половины диаметра баллона.

Распиливание

Процесс распила начинайте от середины. Вдоль сварного шва распилите баллон на 2 части. Если внутри баллоны приварены боковые кольца, то старайтесь их не повредить. Они послужат опорой крышке. Это наиболее ответственный этап, так как от качества распиливания зависит внешний вид изделия. С помощью болгарки аккуратно сделайте разрез по линии, к которой будет крепиться крышка.

Внимание: Нарезая баллон, не доходите до круговых швов на 3 см. Сделав пропил по первой линии, сразу начинайте приварить петли. Иначе, если вырезать всю крышку, то будет сложно самостоятельно ее ровно зафиксировать и удерживать.

Вначале для фиксации, петли крепят на алюминиевые заклепки, а лишь потом уже они привариваются к баллону. Петли можно приварить по-разному. Для съемной крышки петли следует варить в одном направлении. Если же вы не хотите чтобы она снималась, то петли нужно варить «друг к другу». Далее вновь продолжаете работать болгаркой по нарисованным линиям. Диск болгарки следует постоянно держать перпендикулярно к баллону.

Сборка

Чтобы при пользовании мангалом избежать деформации, приварите уголки внутри линий разреза. Достаточно будет уголка, шириной 30-40мм. С помощью таких уголков образуется выступ, на котором можно размещать решетку или шампура. Они же обеспечат дополнительную фиксацию для ножек. А чтобы прижать уголок к корпусу без зазоров, используйте струбцину. Для того чтобы крышка не заваливалась, сделайте ограничители. Для этого возьмите кусок металла шириной 3см и толщиной 1-3мм и приварите к вырезу в баллоне.
По дну конструкции просверлите отверстия на расстоянии 5 см друг от друга. Они понадобятся для высыпания углей, выливания воды после дождя, а также для обеспечения тяги во время горения.

Хорошо на дно мангала уложить несколько колосников из чугуна, которые использовались в печах – буржуйках. Они позволят создать дополнительную вентиляцию во время горения и поддержат длительное время тепло.

На месте, где был срезан вентиль, рекомендуется установить трубу. Такой дымоход повысит тягу. Можно взять обычную водосточную трубу. Хоть труба и добавит работы, но пользоваться таким мангалом будет комфортнее, так как дым будет уходить и не придется им дышать.

Работа с ножками

Высоту изделия и размер ножек выбираете сами. Можете использовать ножки от старых швейных машин или обрезки трубы. Подготовьте 4 куска трубы длиной 60-70 см. Для крепления трубы просверлите 4 отверстия в дне конструкции. В них вставьте болты так, чтобы резьба находилась снаружи. И затем приварите верхний край трубы к гайке. Следите, чтобы ножки располагались на одинаковом расстоянии и образовывали правильный прямоугольник. А чтобы они не проваливались в мягкий грунт, рекомендуется приварить на концы ножек металлические пластины квадратной формы.

Монтаж ручек

В качестве ручек для мангала рекомендуются простые металлические, выдерживающие высокие температуры. Для их крепежа берутся обычные болты. Просверлите под них отверстия и зафиксируйте. Также можно изготовить ручки самостоятельно, например, из металлических прутьев. Для фиксации крышки установите ограничитель из уголков или цепи.

С помощью болгарки сделайте надрезы по бокам корпуса для держателей шампуров. На приваренном уголке напротив каждой из дырочек делаем пропилы.

Изготовление простого мангала может считаться завершенным.

Другие виды

1.Мангал – коптильня

Изготовление мангала – коптильни немного отличается. Прежде всего он должен быть герметичным. В этой модели присутствует обязательно топка. Для организации топки следует срезать половину дна. Сам элемент изготавливается из железа. Можно использовать под топку баллоны маленьких размеров. В коптильне обязательно устанавливается дымоход. Многие мастера добавляют еще мотор, который вращает вертела.

2.Мангал-паровоз

Это многофункциональное устройство, выполняет несколько функций: шашлычница, коптильня и гриль. Такое сооружение выполняется из нескольких баллонов, каждый отвечает за определенную операцию. Такая конструкция действительно напоминает паровоз. А красивое оформление позволяет его максимально приблизить к названию. Умельцы добавляют колеса и соответствующий декор, используя бочки, магистральные трубы и кованые элементы. С помощью такого мангала можно одновременно готовить шашлыки, гриль и выполнять копчение. Он имеет высокую производительность.

Материал и закрытая крышка позволяют сохранять жар длительное время. Подобная конструкция сложна в изготовлении и не каждый любитель сможет справиться с этой задачей. Для постройки такого сооружения потребуется не одна неделя.

Покраска

Красить мангал необязательно, так как из-за высоких температур через несколько использований он закоптится. Но его нужно обязательно защитить от проявления ржавчины и окисления. При выборе краски нужно внимательно читать инструкцию. Прежде всего, она должна быть термостойкой, не выделять вредные вещества и не вступать в химическую реакцию при нагревании.

Для покраски изделия применяются следующие типы красок:

Кремнийорганическая эмаль. Имеет хорошие показатели термостойкости.
Порошковая термокраска. В домашних условиях она недоступна, так как требуется обжиг в печи.
Оксидирование. Отличный вариант для антикоррозийной обработки.

Как покрасить:

Очистите поверхность баллона от старой краски, используя дрель со специальной металлической насадкой и наждачную бумагу.
Обезжирьте поверхность растворителем или ацетоном.
Подготовьте краску. Перемешайте ее до получения однородной массы, по необходимости разбавьте до нужной консистенции. Проверьте, чтобы она была без осадков и комочков.
Нанесите краску валиком или кистью. После подсыхания первого слоя, нанесите второй.

Наиболее популярны акриловые жаростойкие краски. Они выпускаются в аэрозольных баллончиках, обладают антикоррозийными свойствами и считаются безопасными и долговечными. Аэрозоль распыляется на расстоянии 20см. Через 2 часа можно наносит следующий слой.

Важно: Для защиты органов дыхания обязательно работайте в респираторе.

Рекомендации по использованию:

Хорошо почистите мангал и протопите дровами несколько раз впустую, чтобы выветрился запах газа.
Расположить можно как на открытом воздухе, так и в беседке из кирпича.
Не оставляйте его под дождем и снегом. Лучше держите под навесом, а на зиму убирайте в сарай или другую хозпостройку.
Правильно используйте мангал. Мясо рекомендуется готовить в той части, где больше жара. А овощи – в зоне с более низкой температурой. Для приготовления пищи, угли должны быть хорошо раскалены и иметь серый налет. Не переворачивайте часто шампура, достаточно 3-4 раза. Следите за тем, чтобы мясо не обугливалось и хорошо прожарилось. Так как плохо приготовленные продукты опасны для здоровья. Если добавить несколько фруктовых веток в огонь, то это придаст мясу аромат.
Не рекомендуется готовить пищу под дождем. Слабая тяга увеличит концентрацию угарных газов.
Во избежание пожара не выбрасывайте золу и угли сразу, они могут еще тлеть несколько часов. Не располагайте мангал возле легковоспламеняющихся предметов.

Правильное пользование не только продлит срок службы мангала, но и порадует вас вкусно приготовленной пищей.

Мангал из газового баллона своими руками (196 фото) — фото

Мангал из газового баллона пропанового

Мангал из газового баллона

Мангал гриль из газового баллона 50л

Мангал из газового Бадона

Самодельный барбекю

Мангал из газового баллона 130л

Мангал коптильня из пропанового баллона

Складные ножки для мангала из газового баллона

Мангал барбекю из газового баллона

Мангалы из газовых баллонов откидные

Мангал из газового баллона с коптильней

Мангал из газовых баллонов 3 в 1

Колосник для мангала из газового баллона

Мангал с газового баллона своими

Мангал из газового обороны

Мангал koncept МК-5

Дымоход для мангала из газового баллона

Барбекюшница из газового баллона на 27

Барбекю из пропановского баллона

Барбекю из газового баллона

Мангал из газового баллона

Мангал из огнетушителя ОП-50

Мангал из баллона 300л

Барбекю из газового баллона 27 литров

Мангал из газового баллона 130л

3 В 1 коптильня мангал казан

Мангал из баллона

Барбекю из пропанового баллона

Мангал из баллона 27л

Мангал с баллона

Мангализ газовых балонов

Мангал из автомобильного газового баллона

Смоки гриль из газового баллона

Мангал с газового баллона

Мангал из ОП-50

Высота мангала из баллона

Мангал из газовых баллонов 3 в 1

Смокер-гриль из ГАЗ баллона

Мангал koncept МК-1

Кованый мангал из газового баллона

Смокер-гриль из ГАЗ баллона

Размечаем газовый баллон под мангал

Мангал koncept МК-3

Смокер гриль паровоз

Мангал из газового баллона 100 л

Смокер гриль из баллона

Коптильня из ГАЗ баллона

Мангал из газового баллона 27л

Цветочница из газового баллона

Подставка для мангала из газового баллона

Мангал из газового баллона 50л

Мангал из газового баллона

Барбекю из ГАЗ баллона

Мангал из газового баллона

Мангал из ГАЗ баллона 50л

Мангал из газового баллона лофт

Мангал из железяк

Мангал из газового баллона и швейной машинки

Мангал 5в1 смокер

Смокер мангал гриль-барбекю и печь под казан см40

Мангал-коптильня МК-3

Шашлычница из газового баллона

Смокер гриль из газовых баллонов

Мангал из газового баллона 130л

Шашлычница на ГАЗ баллоне

Мангал из ГАЗ баллона 50л

Мангал из газового баллона пропанового

Барбекю из газового баллона 50 л

Разборный мангал из баллона

Мангал из ГАЗ баллона

Необычный мангал из газового баллона

Шарабан из газового баллона

Поддувало для мангала из газового баллона

Мангал в виде паровоза

Мангал коптилка из газового баллона 50л

Мангал из газового баллона 27л

Мангал из баллона 27л

Мангал из газового баллона 27л

Мангал коптилка из газового баллона 50л

Мангал из газового баллона

Барбекю-гриль из газового баллона

Мангал коптильня Ажур

Смокер из ГАЗ баллонов

Мангал из газового баллона 100 л

Гриль из газового баллона 50л

Мангал из баллона коптильня 7в1

Барбекю из прапановского баллона

Самоделка из газового баллона мангал

Вертикальный мангал из газового баллона

Мангал барбекю из газового баллона

Мангал Витос 155х105х220 см.

Мангал из ГАЗ баллона 50л

Мангал из баллона 27л

Гриль смокер мангал из газового

Мангал подводная лодка из газового баллона

Барбекю из газового баллона 27л

Барбекю из пропанового баллона с коптильней

Стол для мангала из газового баллона

Мангал из газового баллона

Мангал из газового баллона 50л

Мангал из баллона на ножках

Барбекю из ресивера

Смокер sm40

Ножки для мангала из газового баллона

Самодельный мангал из газового баллона

Мангал из газового баллона 2 дымохода

Мангал из газового баллона 100 л

Мангал из газового баллона стоймя

Мангал из ГАЗ баллона 50л

Мангал из баллона 27л

Мангал Ажур 11.2

Мангал из газового баллона 27л

Барбекю из газового баллона 50 л

Мангал из 30 литрового газового баллона

Коптилка холодного копчения из газового баллона

Мангал из газового баллона чертежи с размерами

Смокер-гриль из ГАЗ баллона

Коптильня с пропанового баллона

Мангал коптильня 3 в 1

Самоделки из газового баллона

Мангал коптильня из баллона

Мангал из баллона 27л

Мангал из ОП-50

Гриль — смокер ‘паровоз XXL’

Мангал из газового баллона 27л

Мангал из газового баллона своими руками

Мангал из газового баллона 130л

Ношкина могал из болона

Самодельные мангал барбекю

Мангал машина из газового баллона

Мангал барбекю из ГАЗ баллона

Мангал коптилка с газового баллона

Мангал из газового баллона драйв 2

Ручка для мангала из газового баллона

Барбекю-гриль из газового баллона

Мангал из баллона 27л

Мангал из газового баллона с казаном

Мангал коптильня из ресивер

Мангал из баллона 27л

Смокер 3в1 из газовых баллонов

Гриль из газового баллона 25 литров

Гриль смокер мангал

Барбекю из газового баллона подставка

Ручки на мангал из газового баллона

Мангал из пропана

Поделки из газового баллона

Необычные мангалы

Мангал из газового баллона своими руками в виде поросенка

Мангал из газового баллона с трубой

3 В 1 коптильня мангал казан

Мангал из ГАЗ баллона 50л

Барбекю из огнетушителя ОП 50

Мангал из баллона коптильня 7в1

Мангальный комплекс из газовых баллонов

Мангал из газового баллона 27л

Мангал с крышкой из газового баллона

Барбекю паровоз из газового баллона

Мангал из газового баллона 50л

Мангал koncept МК-10

Коптилка горячего копчения из газового баллона

Мангал из тороидального газового баллона

Гриль из газового баллона 50л

Мангал из баллона 27л

Барбекю из газового баллона 27л

Мангал коптилка из газового баллона 50л

Гриль смокер мангал из газового баллона

Мангал из газового баллона 130л

Зона барбекю из газовых баллонов

Смокер гриль коптильня

Гриль-смокер паровоз ХL

Мангал из пропанового баллона

Подувалово из газового баллона

Кузница мангалы

Мангал из газового баллона 27л

Стойка для мангала из газового баллона

Поддувало для мангала из газового баллона

Мангал барбекюшница из газового баллона

Подставка для мангала из баллона

Мангал из баллона с поддувалом

Гриль из газового баллона 50л

Мангал паровоз из газового баллона

Мангал из ГАЗ баллона 50л

Мангал из газового баллона 130л

Мангал из газового баллона 27л

Мангал из огнетушителя ОП-50

Мангал из газового баллона своими руками

Владельцы частных домов или дачники очень часто задумываются над тем, как обустроить на своём участке зону отдыха. Первое, что приходит в голову, — конечно же, собственный мангал. Это простое и удобное устройство для приготовления пищи всегда собирает вокруг себя самых близких друзей и родственников, с которыми мы так любим проводить свободное от работы время. Приобрести готовый мангал не составит труда, а сделать его самостоятельно, сэкономив при этом деньги, можно из газового баллона.

Содержание

1 Особенности мангала из газового баллона
2 Преимущества и недостатки изделия
3 Чертежи и размеры
4 Выбор газового баллона, советы
5 Инструменты и материалы
6 Пошаговая инструкция по изготовлению мангала своими руками
- 6.1 Безопасность прежде всего
- 6.2 Нанесение размеров на баллон
- 6.3 Делаем крышку
- 6.4 Изготавливаем жаровню
- 6.5 Делаем ножки
- 6.6 Покраска
- 6.7 Видео: мангал — быстрое изготовление
7 Фотогалерея: виды самодельных мангалов
8 Нюансы использования

Особенности мангала из газового баллона

Мангал из газового баллона можно всё время изменять и совершенствовать. Например, обложить кирпичами или раскрасить жаропрочной краской, изготовить дополнительную решётку и добавить функцию барбекю. Если приварить к основанию топку, то в итоге получим ещё и коптильню.

Мангал-паровоз из баллона

Для того, кто желает иметь ещё и необычное изделие, можно изготовить мангал — паровоз. Для этого нужно превратить основную часть на мотор и приделать к нему из уголка, арматуры и листового железа крышу. Такой мангал может объединить в себе гриль, барбекю и коптильню.

Преимущества и недостатки изделия

Преимущества:

Мангал из газового баллона достаточно вместительный, что позволяет приготовить еду на большое количество гостей.
Простая конструкция при монтаже. Справиться с изготовлением сможет любой человек, который хоть как-то интересуется работой с металлом.
Достаточно низкая себестоимость.
Прочное и долговечное изделие отлично выдерживает высокие температуры, поэтому сможет долгие годы прослужить верой и правдой на вашем дачном участке.
Конструкция мангала, которая предусматривает откидную крышку, позволяет использовать его вместо коптильни или духовки.

Недостатки:

Достаточно большие габариты и вес не позволят вам без особых усилий переносить мангал с места на место, поэтому без помощника не обойтись.
Поскольку мангал мелковат, то использовать дрова не совсем удобно, поэтому в качестве топлива лучше всего применять угли.

Чертежи и размеры

Рассмотрим изготовление мангала на примере газового баллона на 50 л, он имеет следующие размеры:

Высота баллона — 980 мм.
Диаметр — 300 мм.
Толщина стенки — 3 мм.
Вес — 22 кг.

Чертёж мангала будет иметь такой вид:

Чертёж мангала из стандартного газового баллона на 50 литров

Выбор газового баллона, советы

Инструменты и материалы

Газовый баллон на 50 л
Болгарка, отрезные и шлифовальные круги.
Сварочный аппарат.
Дверные петли для крышки (2 шт.).
2 уголка 40 мм.
Арматура или уголок для ножек (7 м.
Мел для нанесения разметки.
Рулетка, линейка.
Дрель и сверло по металлу 10–12 мм.
Два разводных ключа.
Труба около метра длиной (используется как вспомогательный рычаг).
Металлический квадрат 20/20 (для изготовления ножек).

Пошаговая инструкция по изготовлению мангала своими руками

Безопасность прежде всего

Изготавливая мангал из газового баллона, всегда помните о технике безопасности. Даже абсолютно пустая ёмкость может взорваться от малейшей искры, поскольку в ней всё ещё остаётся газовый конденсат.

Перед разрезанием баллона нужно:

Открутить вентиль до упора и перевернуть баллон кверху дном. Поскольку газ тяжелее воздуха, то в таком положении он будет улетучиваться быстрее. Выходное отверстие также можно намазать мыльной пеной, которая будет показывать процесс выхода остатков газа. Для полной уверенности ёмкость можно оставить в таком положении на сутки.
Теперь нужно выкрутить вентиль. Резьба, на которую он прикручен, смазана специальной краской, поэтому открутить кран будет не так просто, но возможно. Для этого одним из разводных ключей обхватываем место, на котором навинчен защитный колпак, а другим захватываем сам вентиль.
Откручивание вентиля
Положив баллон, упираем первый ключ в бетонный пол. На второй надеваем вспомогательную трубу около метра длиной и начинаем тянуть против часовой стрелки, придерживая при этом сам баллон, наступив на него ногой.
После того как вентиль поддался и полностью выкрутился, нужно поставить баллон вертикально и через отверстие, где был кран, наполнить ёмкость водой.

Наполнение баллона водой

Нанесение размеров на баллон

Продольная линия среза

В окружности стандартный газовый баллон на 50 л имеет 96 см. Взяв за точку отсчёта продольный соединительный шов, делим всю окружность на четыре равные части по 24 см каждая. Таким образом, отмерив 24 см от шва в правую сторону, проводим вдоль баллона прямую линию, по ней будем разрезать ёмкость.
От шва в левую сторону также отмеряем 24 см и рисуем параллельно первому продольную линию. От верхнего и нижнего круговых швов отсчитываем по 3 см и ставим засечки с помощью мела.
Нанесение засечек от верхнего шва
Относительно верхней засечки отмеряем по 8 см и отмечаем места, где будут вставляться шампура. Должно получиться 6 одинаковых отрезков. От верхней насечки влево отмеряем 10 см и чертим параллельную прямую, которая будет обозначать границу крышки.
Линия среза для крышки

Делаем крышку

Ручку можно прикрутить готовую, купленную в магазине или сделать самостоятельно из отрезка арматуры, предварительно выгнув её так, чтобы она напоминала букву «П».
Открываем её полностью и спускаем оставшуюся воду.
Сливание остатков воды
Сразу привариваем петли, с помощью которых будет открываться будущая крышка мангала
С помощью болгарки разрезаем наполненный водой баллон по отметке, которая находится в 10 см от линии с насечками.
Приваривание ручки для крышки
Вырезаем крышку полностью по периметру, согласно ранее нанесённой разметке.
Вырезание крышки
Для удобства, чтобы крышка не открывалась больше, чем нужно, привариваем со стороны петель два ограничителя. Для этого из уголка 40 мм отрезаем две полоски шириной 3 см и привариваем к корпусу мангала. Угол откидывания крышки регулируем путём сгибания уголка в ту или иную сторону.
Для плотного прилегания крышки нужно сделать ограничение на краях проёма. Для этого используем лист металла 1 мм толщиной. Вырезаем из него полоски шириной 3 см и привариваем по периметру жаровни мангала.

Установка ограничителя из полосок листового металла

Изготавливаем жаровню

Прорези для поступления кислорода

Относительно её отмеряем 10 см и рисуем ещё одну линию параллельно первой. Обе линии соединяем отрезками на расстоянии 5 см друг от друга.

Чертеж прорезей

Далее, с помощью болгарки делаем разрезы по этим линиям. Образовавшиеся прорези и будут выполнять роль некого поддувала, что обеспечит отличную подачу кислорода в жаровню.

Готовая жаровня

Эту же процедуру нужно выполнить и с противоположной стороны относительно шва баллона.

Делаем ножки

Изготавливая ножки для мангала, прежде всего, ориентируйтесь на собственный рост и уже исходя из этого подбирайте удобную для себя высоту стоек. Для самих опор можно использовать трубы или металлический квадрат 20/20 мм.

Из листового металла 1 мм вырезаем две полоски шириной 20 мм и длиною 400 мм. Полученную шину изгибаем по диаметру баллона и привариваем к её концам ранее подготовленные по высоте ножки. С другого конца тем же квадратом свариваем их между собой для жёсткости конструкции. Таким же способом делаем ещё одну стойку.
Готовые стойки
С помощью уголка или квадрата свариваем обе стойки между собой, ориентируясь на длину баллона.

Готовые ножки для мангала

Покраска

Покрывать краской мангал не всегда целесообразно. Во-первых, после первого же использования он всё равно закоптится и покроется чёрным цветом, а во-вторых, испарения от краски могут негативно повлиять на еду, которую вы готовите.

Если вы все же решили покрасить свой мангал, то его нужно подготовить. Для этого зачистите с помощью болгарки и шлифовальных кругов сварочные швы и места ржавчины (если такие имеются). Для окрашивания нужно использовать жаропрочную кремнийорганическую эмаль, которая выдерживает высокие температуры.

Видео: мангал — быстрое изготовление

Фотогалерея: виды самодельных мангалов

: Мангал из газового баллона с датчиком температуры

: Мангал в форме паровоза

: Мангал-коптильня с двумя полочками

: Мангал с вытяжной трубой на два отделения

: Обычный мангал с одной полочкой

: Мангал на колесиках

Нюансы использования

Какими бы антикоррозийными средствами ни был покрыт мангал из газового баллона, не стоит подвергать его дополнительным испытаниям. Поэтому летом его можно укрыть от дождя под навесом, а зимой лучшее место для хранения — гараж или сарай.
Если после изготовления мангала от него слышно специфический запах, то для его удаления нужно развести огонь в жаровне и обжечь её внутреннюю часть, после этого запах улетучится.
Для предотвращения пожара используйте изделие подальше от предметов, которые быстро воспламеняются. После окончания работы не выбрасывайте золу, она может тлеть ещё около суток.
Мангал можно использовать и в качестве барбекю, установив на жаровню металлическую решётку от старого советского холодильника.
Используйте крышку от мангала не только как защиту от дождя, но и для того, чтобы, закрывая её, давать возможность мясу протомиться.

Мангал из газового баллона — это барбекю, коптильня и приспособление для приготовления шашлыка в одном изделии. Если на обычном мангале мясо просто жарится, то благодаря нехитрой конструкции в этом случае оно ещё и печётся.

Использовав совсем небольшое количество углей, стенки баллона всё равно хорошо прогреются, что позволит довести пищу до готовности.

Таким образом, мангал из газового баллона — это универсальная и уникальная вещь, которая ничем не уступает магазинным аналогам, а в некоторых случаях даже превосходит.

Автор: Николай Сергеев
Распечатать

Оцените статью:

(4 голоса, среднее: 4.3 из 5)

Поделитесь с друзьями!

Делаем каркасный душ на даче Уход за клеродендрумом в домашних условиях

Просмотров: 17 444 Рубрика: Строительство и ремонт

2021 ᐈ 🔥 (+72 фото) Мангал из газовых баллонов своими руками чертежи

Содержание

Особенности
Подготовка материалов и инструментов
Разборка баллона
Резка крышки
Самодельный мангал из газового баллона с чертежами и размерами
Особенности использования мангалов, сделанных своими руками
Как сделать барбекющницу
Как усовершенствовать мангал
Заключение по теме

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

простой мангал, в котором нет крышки;
барбекю;

коптильня;
смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.

Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.

Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
На работу потребуется несколько часов.
Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.

Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Если вы хотите получить более мобильный мангал, размеры которого позволяют поместить его в багажник авто, воспользуйтесь традиционным баллоном на 27 литров. Вместе с этим следует учитывать, что ширина рабочей области может быть недостаточной за счет сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании.

К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

отрезок стальной трубы и уголки;
ручки из металла, которые будут крепиться на крышку;
петли – можно использовать элементы, предназначенные для дверей или мебели;
труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
решетка для организации барбекю;
материал для крепежа: болты, гайки, заклепки.

Подготовьте элементы декора, с помощью которых вы сможете придать сооружению благородный вид. Также вам потребуется грунт, краска и растворители.

Если говорить о перечне инструментов, вам потребуются следующие позиции:

сварочный аппарат;
электрическая болгарка;
электрическая дрель;
сверла, предназначенные для работы по металлу;
струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;

Если говорить о перечне инструментов, вам потребуются следующие позиции:

сварочный аппарат;
электрическая болгарка;
электрическая дрель;
сверла, предназначенные для работы по металлу;
струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;
металлическая линейка;
электроды диаметром 3-4 мм;
отрезные и зачистные диски для болгарки;
чертилка;
кёрн;
разводные и газовые ключи;
комплект гаечных ключей.

Если вы планируете в дальнейшем производить окрашивание конструкции, подготовьте насадку-щетку для дрели или болгарки. Также вам потребуется кисточка или распылитель.

Подготовив все необходимые позиции материалов и инструментов, можете приступать к дальнейшим действиям.

Разборка баллона

Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.
Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.
Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Резка крышки

В одной сделано сквозное отверстие под кран, вторая является глухим днищем изделия. Так вот крышку мангала, а соответственно и вырезаемую часть, можно сделать от одного сварочного шва до противоположного.

Итак, газовый баллон готов. На него наносят разметку под резку. В принципе, это две продольные линии, делящие баллон в продольном направлении пополам. Нанести разметку очень просто.

Длина окружности баллона, то есть его «периметр», составляет 96 см.
Этот показатель делят на «4», получается 24 см.
За точку отмера берут продольный шов цилиндрической части, то есть от него в две стороны откладывают по 24 см.
По метке проводят продольные линии, концы которых до поперечных швов не должны доходить в пределах 2-3 см.
Концы продольных линий соединяют по периметру цилиндрической части. Разметку наносят мелом.

Отмеченный мелом полусферической формы прямоугольник не является крышкой. Размер последней по ширине на 10 см будет меньше. Этот параметр откладывается от одной из нанесенных продольных линий.

После чего мелом формируется крышка, которую и надо будет отрезать.

Начинать резку надо по одной продольной линии. Она прорезается от конца до конца разметки. После чего необходимо к отрезанному участку приварить петли. Их можно использовать любые: дверные, мебельные. Требуемое количество петель с меньшими размерами – четыре, больших понадобится всего две.
Их просто прикладывают к баллону так, чтобы рез оказался посередине двух частей петель. Последние приваривают к баллону электросваркой. Этот этап делается специально именно сейчас, потому что проще подогнать крышку к баллону и петлям, пока она еще не срезана полностью.

И еще один момент, который сделает изготавливаемую конструкцию более удобной в эксплуатации.

В месте приваренных петель на баллоне надо приварить два ограничителя, которые будут удерживать крышку в открытом состоянии. То есть, чтобы она не завалилась за аппарат. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиною 2-3 см. Они и будут ограничителями.

Чтобы при закрытии крышки между ней и цилиндрической частью не оставалось зазоров, необходимо создать полочки по всему периметру отрезанной части.

Для этого потребуется стальная полоса шириною 2-3 см и толщиною 2-3 мм. Полосы просто приваривают изнутри баллона с выпуском наружу в половину своей ширины. К тому же эти приваренные полосы будут удерживать крышку, чтобы она не провалилась внутрь мангала.

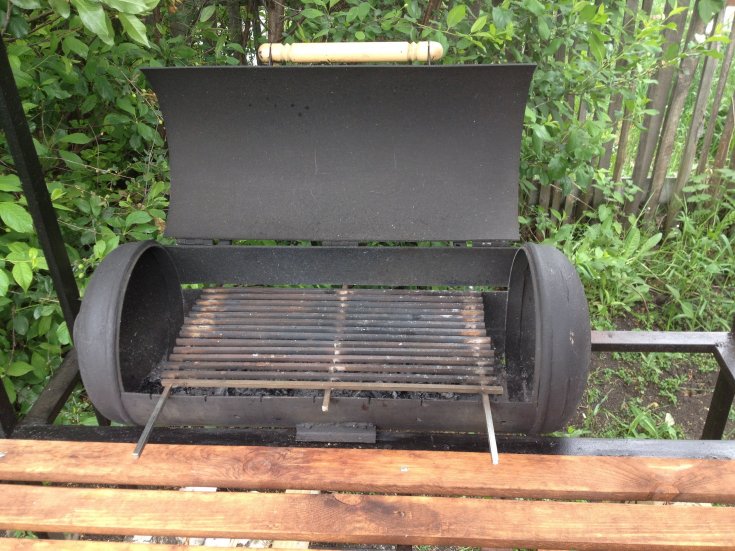

Самодельный мангал из газового баллона с чертежами и размерами

Когда-то у нас в доме был сжиженный газ в баллонах. Но совсем не давно протянули природный и сами газовые ёмкости стали практически не нужны. Долго думал, что с ними делать, хотел уже продавать. Но пересмотрел интернет, посоветовался с друзьями и было решено сварить мангал. Можете посмотреть, что из этого получилось.

Но прежде чем начать, нужно подготовить баллон к разрезу. А чтобы это было безопасно нужно следовать точным инструкциям.

Помните, любая газовая ёмкость, полная или пустая, очень опасна. Поэтому открытый огонь или механическое повреждение может стоить жизни.

Что нам сделать, чтобы обезопасить себя:

1. Для начала нужно открыть вентиль. Делается это против часовой стрелки, как показано на каждом баллоне.

2. В открытом состоянии оставляем его на сутки, чтобы все газы максимально улетучились.

3. Теперь нужно слить конденсат, как его ещё называют газолин. Он тоже сильно горюч, поэтому очень опасен. Практически не испаряется, примерно такой же как бензин.

Когда будете его сливать, то лучше делать это где-нибудь подальше от гаража. Так как запах очень не приятный и остаётся на долгое время. Вашим соседям такое точно не понравится.

4. Теперь избавляемся от остатков газа. Лучше всего это сделать наполнением баллона водой. Но для этого нам нужно осторожно спилить ножовкой по металлу фиксатор на вентиле. Их может быть один или два.

С другой стороны вытаскиваем стержень фиксатора.

5. Гаечным ключом откручиваем верхушку вентиля.

6. У нас появилось отверстие, через которое мы будем заливать воду.

7. Чтобы, как можно быстрее залить воду в баллон, идём в авто магазин и покупаем переходник для топлива.

Болгаркой по всей длине делаем на нём насечки

8. Надеваем на трубку тоненький шланг, а саму её втыкаем в баллон. Таким образом заполняя ёмкость водой, скопившиеся газы будут выходить через проделанные разрезы. Далее берём ведро с водой и краном и надеваем на него другой конец шланга. Заполняем баллон жидкостью.

9. Переходим к распилу. В верху где был вентиль, болгаркой аккуратно пилим по кругу. Воду из баллона выливать не нужно. Делаем это вместе с ней.

Не нужно делать сразу глубокий рез, иначе диск от болгарки закусит, он может разлететься, а это приведет к травмам.

10. Теперь, когда вентиль срезали, можно сливать воду и приступать к разметке баллона. Но в начале с помощью болгарки и лепесткового круга нужно очистить его от родной краски. Конечно работа не из лёгких, так как на это было затрачено 2,5 часа.

11. Далее меняем диск на отрезной и удаляем нижний ободок. Также счищаем ржавчину и краску.

12. Разметку и чертёж баллона начинаем от центрального сварочного шва, который идёт по всей его длине. С помощью рулетки в одну из сторон от шва отмечаем 24 см., делаем это и снизу и сверху. Затем соединяем эти две отметки.

13. Теперь в обратную сторону, уже от нашего шва, также откладываем черту на 24 см. с двух сторон и проводим линию.

14. Далее на линии, которую чертили последней, делаем отметку по 3 см. от верхнего и нижнего сварочного шва баллона.

15. От этой отметки, только уже которая сверху, каждые 8 см. отмечаем чёрточки. В этом месте можно будет сверлить отверстия под шампуры.

16. Ну и это ещё не всё. От длинной линии, где у нас отмечены отверстия под шампура, делаем отметки сверху и снизу по 10 см. чертим также полоску.

17. На этой линии от сварного шва откладываем по 4 см. с одной и с другой стороны. Это будет крышка.

18. На том этапе нам нужно крутануть баллон до той черты, которую мы первой чертили и также сверху отступить от шва по 4 см.

Делаются отступы для того, чтобы при резке крышки нам не попасть на металл, который находится вторым слоем внутри баллона. Когда будем резать крышку.

19. Далее малярным скотчем соединяем метку от первой линии, до метки линии, которую мы чертили рядом с чертой под шампура.

20. Вырезаем крышку.

Обратите внимание, резать нужно рядом с той линией, которая была отложена на 10 см. от шампуров.

То есть задняя часть крышки. И ещё один секрет, после первого реза по всей длине, чтобы в последствии не ловить крышку нужно сразу приварить шарниры.

21. Отрезаем нашу крышку, но не до конца. Нужно оставить 1 см., не срезая его, чтобы в последствии, когда будем дальше резать она у нас не открывалась и не закрывалась.

22. Прожигаем сваркой отверстия, где мы чертили под шампура. Если хотите, чтобы они были аккуратней, то лучше их высверлить. Сразу же их с помощью болгарки зачищаем.

23. Чтобы крышка не откидывалась далеко назад, возле шарнира привариваем кусочки уголка, примерно по 2 см.

24. Верхняя часть нашего мангала готова. Осталось вырезать отверстия для попадания воздуха.

Кстати, лучше всего сделать это сбоку а не на дне. Так оно будет меньше забиваться жирами от шашлыка.

25. Делаем разметку под отверстия для воздуха. От длинного сварного шва с каждой стороны отмечаем 10 и 20 см. Обе эти линии соединяем.

26. По этим двум линия делаем чертёж, каждые 5 см. Полученные метки соединяем.

27. Теперь болгаркой нужно прорезать короткие чёрточки от длинной до длинной линии.

28. С другой стороны от сварного шва проделываем тоже самое.

29. Закрываем наше отверстие, которое осталось у нас после срезанного вентиля. Его лучше сделать, чтобы оно было съёмным и через него можно было выкинуть весь шлак.

30. Теперь кусочек металла, который мы оставляли 1 см. спиливаем и открываем крышку.

31. С другой стороны, напротив отверстий, куда кладётся крышка, проделываем маленькие треугольнички для передней части шампуров. Примерная глубина пропила 8 мм.

32. Теперь давайте сделаем подставку под мангал. Для этого из профильной трубы 20 мм. отрезаем четыре штуки по 75 см., шесть шт. по 60 и две по 24 см. Ещё нам понадобится кольцо, которое мы срезали с баллона. Для его углубления в нашу конструкцию.

33. Свариваем конструкцию, как показано на фото. Сварные швы зачищаем. Чтобы баллон не шевелился, к нему можно приварить пластины.

34. В принципе, мангал и подставка под него готова, можно уже красить термостойкой краской. Но кому интересно, можно сделать колёсики для переноса нашей шашлычницы и полки. Будет вообще круто. Также из черенка от лопаты можно приделать ручку для открывания крышки.

Ну вот и всё.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
не ставьте конструкцию близко к легковоспламеняющимся предметам;
не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Как сделать барбекющницу

Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

на крышке;
сбоку, с врезкой в отверстие для крана;
рядом с крышкой в цилиндрической части.

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.
Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

как сделать своими руками, чертежи и изготовление мангала из пропанового баллона

Особенности
Подготовка материалов и инструментов
Чертежи и схемы
Меры предосторожности
Технология изготовления: пошаговая инструкция
- Разметка
- Пиление
- Сборка
- Работа с ногами
- Установка ручек и крышки
Как рисовать?
Рекомендации по использованию
Оригинальные примеры дизайна

Поездки на природу практически всегда сопровождаются приготовлением шашлыка или овощей на костре. Для приготовления этих блюд следует позаботиться о подходящем месте. По этой причине многие задаются вопросом, как сделать мангал из газового баллона.

Особенности

Мангал из старых газовых баллонов делится на несколько видов, которые вы без труда сможете изготовить самостоятельно.

Бывают следующих разновидностей:

простой мангал без крышки;
BBQ;

коптильня;
курильщик.

Последние три самодельные конструкции существенно отличаются от первого варианта, поэтому следует более подробно ознакомиться с их особенностями:

Б-Б-К — это простая конструкция, которую вы легко сможете создать своими руками. Для создания такого мангала потребуется отрезать часть емкости, которая в дальнейшем будет навешиваться на петли и выполнять роль дверцы. Внутри конструкции есть зона для углей и сетка, на которой будут располагаться продукты.

Коптильня отличается от традиционных мангалов тем, что в ней есть топка. Сама конструкция должна быть герметичной, чтобы выполнять поставленные задачи. Для его создания убирается половина днища. Топка изготовлена из железных листов. Некоторые используют для этой цели другой цилиндр. Деталь сваривается и оснащается специальной трубой, через которую будет выводиться дым.

Коптильня также называется «паровоз». Это сложная конструкция, отличающаяся многофункциональностью. В таком изделии собраны все опции, которые есть у подобных конструкций: мангала, мангала, коптильни, гриля.

Чтобы сделать такую конструкцию самостоятельно, вам потребуется запастись несколькими цилиндрами, у каждого из которых будет своя роль. В итоге коптильня будет напоминать паровоз.

Мангалы изготавливаются из баллонов с пропаном и кислородом. Цилиндры служат отличной основой для многочисленных дизайнов. У них качественный металл, почти готовая форма и стандартные размеры. Эти особенности позволяют создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

Благодаря толстым стенкам баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, мангалов и мангалов.

Преимущества гриля из баллона:

Данная конструкция не сгорит даже при длительном контакте с открытым пламенем.
Благодаря оптимальной конфигурации и толстым стенкам мангал не деформируется от воздействия высокой температуры.
В таком гриле можно приготовить не только шашлыки, но и запечь овощи, а также коптить и жарить.
После приготовления угли не нужно тушить водой. Для этих целей достаточно будет просто закрыть мангал крышкой. Это также позволяет хранить барбекю на улице. Благодаря большому размеру можно приготовить порции на всю компанию.

Даже если вам необходимо приобрести цилиндр, такая конструкция обойдется вам дешевле, чем покупка металлических листов в магазине.
Простота установки. Сделать мангал из баллона сможет даже новичок.
Чтобы добраться до работы, потребуется несколько часов.
Конструкция из воздушного шара подойдет для воплощения любых творческих идей.

Мангалы, созданные из баллонов, практически не имеют недостатков. Некоторые пользователи утверждают, что недостатки конструкции кроются в больших габаритах конструкции. Однако можно приобрести более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает расположение углей по краям. Это способствует хорошему пропеканию мяса, которое может оставаться сырым при приготовлении в традиционных жаровнях.

По мнению профессионалов, сферическая конструкция стенок мангала не очень подходит для жарки шашлыка, так как такая конфигурация ограничивает процессы, способствующие «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Перед использованием сварочного аппарата необходимо выбрать нужный газовый баллон и подготовить его к дальнейшим действиям. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания жаровни можно использовать любые цилиндры, имеющие форму цилиндра. Наиболее часто используемый баллон – это 50 литров пропана.

Если вы хотите получить более мобильный мангал, габариты которого позволяют разместить его в багажнике автомобиля, используйте традиционный 27-литровый баллон. При этом следует учитывать, что ширина рабочей зоны может быть недостаточной из-за сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, имеющая внешнее сходство с газовыми баллонами.

Баллоны газовые изготавливаются из высоколегированной и низкоуглеродистой стали марок 30ХМА, 45, 34CrMo4, 30XGSA. За счет высокого содержания лигатуры, а также ее понижения металл становится более прочным и устойчивым к процессу коррозии.

Оптимальный вариант для создания мангала – использование автомобильного газового баллона объемом 50-80 литров. Имеет увеличенный диаметр, что повышает комфорт при розжиге. Также такое изделие имеет достаточную мощность. Благодаря большому размеру, его ширина позволяет использовать стандартные шампуры на всю длину, поэтому можно приготовить порцию продуктов на всю компанию. К нюансам можно отнести то, что ненужные автомобильные баллоны встречаются редко, в отличие от пропановых, а покупать новый считается нецелесообразным.

Кроме ресивера потребуются следующие комплектующие:

кусок стальной трубы и уголки;
металлические ручки, которые будут крепиться к крышке;
петли – можно использовать элементы, предназначенные для дверей или мебели;
труба диаметром 100 мм и ее колено должно быть 90 градусов. Труба необходима, если предусмотрен дымоход;
решетка для организации барбекю;
крепежный материал: болты, гайки, заклепки.

Подготовьте декоративные элементы, с помощью которых можно придать строению благородный вид. Также понадобятся грунтовка, краска и растворители.

Если говорить о перечне инструментов, то потребуются следующие позиции:

сварочный аппарат;
электрошлифмашина;
электродрель;
сверла, предназначенные для работы с металлом;
, с помощью которых можно фиксировать металлические детали;

металлическая линейка;
электроды диаметром 3-4 мм;
отрезные и чистящие диски для болгарки;
чертилка; ядро
;
разводной и газовый ключи;
Набор ключей.

Если вы планируете в дальнейшем красить конструкцию, подготовьте насадку-щетку для дрели или болгарки. Также вам понадобится кисть или пульверизатор.

Подготовив все необходимые позиции материалов и инструментов можно переходить к дальнейшим действиям.

Чертежи и схемы

Мангалы из газовых баллонов считаются простыми конструкциями, поэтому создавать подробный проект не нужно. Однако на начальном этапе следует нарисовать небольшой чертеж, на котором будут указаны размеры каждой составляющей. Обязательно укажите, где должен быть размещен вентилятор.

Создание схемы позволит решить, сколько материала потребуется для работы, а также грамотно спланировать соединение отдельных компонентов.

Не пренебрегайте этим этапом, чтобы исключить оплошности в дальнейшей работе.

Меры предосторожности

При работе с мангалом из баллона следует подумать о том, как обезопасить себя от взрыва. Даже если вы полностью открутили вентиль и газа внутри нет, не спешите резать металл. Несмотря на то, что давление в баллоне идентично атмосферному, внутри все же есть опасные вещества: конденсаты, пропан.

Для удаления конденсата необходимо перевернуть изделие. Для устранения взрывоопасных веществ залейте сосуд водой и оставьте на несколько часов. Только после выполнения этих мероприятий можно приступать к резке и сварке.

Технология изготовления: пошаговая инструкция

Сделать мангал из газового баллона может каждый человек. Не забывайте о технике безопасности при работе, так как вам нужно будет разрезать изделие, в котором ранее присутствовал газ. Нельзя допускать воспламенения искр и остатков газа.

Как сделать мангал своими руками:

В первую очередь нужно будет открутить вентиль, чтобы остатки газа выходили из баллона.
Затем нужно будет перевернуть изделие и дождаться, пока стекут остатки конденсата. Контролировать процесс выхода можно с помощью мыльной пены. Когда пузырьки перестанут появляться, можно приступать к дальнейшим действиям.
Теперь следует наполнить сосуд водой, как описано ранее, и слить жидкость через несколько часов.
Положите контейнер на бок, перекройте вентиль. Не забывайте поливать спил водой.

Эти действия необходимо проделать на начальных этапах. После того, как вы проведете эти мероприятия, можно переходить к дальнейшим действиям, вырезать и сваривать необходимые элементы. С помощью этих действий у вас получится качественный мангал, на котором можно жарить шашлык.

Наценка

В большинстве случаев барбекю делают из 50-литрового пропанового баллона. На такой емкости можно приготовить 6 порций шашлыка. Эти баллоны относятся к категории стандартных изделий, поэтому маркировка считается единообразной. Если вам не нужен такой большой мангал, его можно сделать из небольшого цилиндра.

Внешний диаметр контейнера 96 см. Это значение следует разделить на четыре части. При выполнении этих действий вы получите значение 24 см. Разметку следует делать вдоль продольного шва. Рекомендуется измерять все расстояния от этой линии. Это правило обеспечивает прямую линию без перекосов.

Вам нужно будет отмерить по 24 см от шва с обеих сторон и провести линии. Затем нужно поставить изделие горизонтально. Убедитесь, что шов находится внизу. Сделайте разметку для расположения шпажек.

Найдите круговые швы и отмерьте от них 3 см. Действия должны выполняться с обеих сторон. Далее метки ставятся через каждые 8 см. В итоге вы должны получить 6 баллов. В них следует создать отверстия диаметром 1 см.

Отмерьте 10 см вверх от линии разметки. Для упрощения задачи можно отмерить от центрального шва 34 см. В этот момент крышка закончится.

Теперь следует разметить саму крышку. Обратите внимание на первую отмеченную строку и последнюю. Между ними нужно провести линии. Они должны быть в 3 см от кругового шва. Крышка для шашлыка готова. Он должен быть меньше половины диаметра.

Распиливание

Распиливание воздушного шара пополам. Это мероприятие проводят вдоль сварного шва. Старайтесь работать инструментами как можно ближе к шву. Боковые стенки лучше не трогать. Они будут действовать как хороший противопожарный клапан и помогут поддерживать температуру.

При резке следите за тем, чтобы боковые кольца не были повреждены, так как они служат опорой для крышки.

Сборка

При использовании мангала вы можете столкнуться с деформацией изделия. Для устранения этого явления рекомендуется во внутренние продольные кромки основания приваривать уголки. Угол образует уступ, на который можно поставить решетку или шампур. Высокие ножки также будут нуждаться в дополнительной опоре, которую обеспечивает приваренный уголок. Его следует разместить по внешнему периметру.

Проделайте отверстия в нижней части изделия. Они понадобятся для удобства при подсыпании углей или сливе воды после дождей. Также эти отверстия обеспечивают тягу, влияющую на горение дров.

На месте, где присутствовал клапан, должна быть установлена труба, с помощью которой будет удаляться дым. Приварите этот элемент. Некоторые люди не устанавливают дымоход в своем гриле. Вы также можете пропустить этот компонент, если планируете жарить шашлык с открытой крышкой.

Если у вас внутри цилиндра не приварен уголок для шампуров, то его можно вставить в борта мангала. Для этого нужно сделать прорези с помощью болгарки. В них будут располагаться концы шампура.

Работа с ножками

Необходимо решить, какой высоты будет будущая решетка. После этого можно приступать к прикручиванию ножек. Изделие должно прочно стоять на земле, чтобы крышку было удобнее приварить.

Высота ножек зависит только от ваших пожеланий. Некоторые используют для этих целей ножки швейной машины или обрезки труб.

Для крепления трубы просверлите 4 отверстия в нижней части изделия. В дальнейшем в них необходимо вставить болты так, чтобы их резьба располагалась снаружи. Можно просто стянуть элементы или использовать сварку. К верхней части труб привариваются гайки и прикручиваются к жаровне. Болты-гайки можно прикрепить к верхней части ножек, прикрутив их к основанию будущего мангала.

Установка ручек и крышки

Для крепления крышки необходимо сделать отверстия для петель и зафиксировать их заклепками. Затем нужно сварить компоненты. Если вы решите проигнорировать это действие, крышка оторвется после воздействия повышенной температуры. Возможна установка съемной крышки без петель. В этом случае к поперечным краям емкости нужно будет прикрепить металлические полоски. Они предотвратят падение крышки.

Для крепления ручки крышки нужны обычные болты. Просверлите отверстия для болтов и закрепите. Лучше всего выбирать простые ручки, устойчивые к высоким температурам. Ручки также можно создать самостоятельно из металлических прутьев. Их нужно будет приварить к основе. Установите стопор на крышку. Создается из уголков или части труб. Саму крышку можно закрепить цепочками. Цепи повлияют на степень его откидывания назад.

Элементы рекомендуется соединять с помощью хомутов, которые плотно прижимают все детали, исключая зазоры.

Изготовление гриля-коптильни немного отличается от этой технологии. Главное отличие этого вида мангала – герметичность. Коптильня делается так же, как и обычный мангал, только с добавлением топки. Для этого нужно отрезать половину дна для топки. Сам элемент создается из листов железа или других материалов с аналогичными свойствами.

Некоторые умельцы изготавливают топки из цилиндров меньшего размера. Готовая деталь приваривается к мангалу сваркой. Не забудьте об оборудовании дымохода, это обязательно. Вы можете купить готовый дымоход или сделать его самостоятельно.

Если вы не боитесь трудностей, то можете добавить в конструкцию моторчик, который будет отвечать за вращение косы.

Коптить пищу можно после того, как вы подожгли готовый гриль дровами. Если запах газа сильно проник в стенки емкости, потребуется несколько раз нагреть изделие до полного исчезновения неприятного запаха.

Мангал-паровоз имеет сразу несколько опций: гриль, копчение, шашлык, мангал. Конструкция состоит из нескольких труб или цилиндров, у каждого из которых своя функция.

Мангал-паровоз своим внешним видом действительно напоминает паровоз. Некоторые умельцы акцентируют внимание на дизайне конструкции, чтобы максимально приблизить ее к своему названию. Можно добавить колеса, сделанные из деталей цилиндра, или использовать художественную ковку.

Также в конструкцию можно добавить выдвижные столики, решетку и другие элементы, которые будут иметь не только функциональную, но и эстетическую составляющую. С помощью одного паровоза можно одновременно готовить шашлык, овощи на гриле и коптить.

Этот мангал отличается высокой производительностью. На этот показатель влияет закрытая крышка и материал. Даже если внутри осталось немного углей, прогретый корпус изделия все равно будет отдавать тепловую энергию, необходимую для приготовления пищи в течение длительного времени.

Если вы задумали построить паровоз, взвесьте свои возможности и умения. Сделать такую конструкцию сможет не каждый любитель, так как она достаточно сложная.

Как красить?

Поверхность гриля, сделанного из старого цилиндра, может быть покрыта несколькими материалами. Для этих целей применяются:

Эмаль кремнийорганическая с хорошей термостойкостью. Это покрытие выдерживает температуру до 600 градусов.
Термокраска порошковая . Этот вариант не допускается для домашнего использования, так как требует обжига в печи при высоких температурах.
Также можно использовать оксидирование … Хороший вариант для антикоррозийной обработки мангала.

Также есть народный способ, который надолго защитит решетку от ржавчины. В первую очередь следует обработать корпус тары 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого варите продукт в гидроксиде натрия в течение 30 минут.

Обработка барбекю считается обязательной, так как железо может окисляться и ржаветь. Эти меры способствуют продлению срока службы конструкции. При покраске здания убедитесь, что используемый материал соответствует указанным выше качествам.

Оригинальные примеры оформления

Существует множество оригинальных примеров создания мангалов из газового баллона. Это мероприятие ограничивается только вашей фантазией и умениями. Кому-то будет достаточно простой конструкции из газового баллона, в которой будет подставка для шампуров, а другой категории умельцев хочется сделать настоящее произведение искусства.

Мангал в виде свинки привлечет внимание. Для создания такой конструкции вам понадобится всего один цилиндр. Разместите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна быть на петлях. Ноги можно скрафтить из металлической трубы. Чтобы они надежно зафиксировали конструкцию, по центру их высоты следует установить решетку.

«Пятачок копейка» создается из куска металлической трубы. «Рот» также сделан из этого материала. Уши можно создать из кусков металла, которые привариваются к голове свиньи. Чтобы фигурка выглядела эффектно, мастера рекомендуют использовать элементы художественной ковки.

Интересно будет посмотреть на мангал в виде подводной лодки. Такую конструкцию сложно создать новичку, но при наличии соответствующих навыков можно удивить всех своих гостей. Подобная конструкция также создается из старого цилиндра и железных листов.

Барбекю из воздушных шаров в форме бревна считается настоящим искусством. Работать придется долго, но результат того стоит. Для усиления эффекта в центр конструкции можно установить пилу или топор. Это дополнение завершает рисунок.

Мангал-паровоз считается самым распространенным вариантом конструкции. Такое многофункциональное творение может иметь разный вид, в зависимости от вашей фантазии. С помощью твиков из простого газового баллона можно создать настоящее произведение искусства. Такой гриль украсит зону отдыха и продемонстрирует ваш талант.

Из старых баллонов и дополнительных металлических деталей можно придумать другие оригинальные формы для своего мангала. Присмотритесь к изделию и подумайте, что оно вам напоминает. Некоторые пользователи создают из простой конструкции оригинальные фигурки в виде кабанов, собак, домиков и других фигурок, которые удивляют гостей и простых прохожих.

Как сделать мангал из газового баллона своими руками смотрите в следующем видео.

Комментарий успешно отправлен.

Рекомендуем прочитать

Мангал своими руками из газового баллона. Мангал и мангал своими руками из газового баллона

Те, кто часто жарит шашлыки и мангалы на даче, знают, насколько ненадежными и хрупкими могут быть магазинные мангалы. Нагрев получается небольшой, конструкция гнется и скрипит, размеры какие-то нестандартные и вопреки заверениям продавцов, конструкция быстро ржавеет. Может хватит тратить деньги на ненужные вещи? Если у вас на даче есть старый газовый баллон, из него вполне можно сделать не только мангал, но и нарядную коптильню. Как правильно сделать мангал из баллона? Наша статья как раз об этом.

Подготовка инструмента

Для сборки газового гриля своими руками вам понадобится сам баллон емкостью 50 литров и высотой 120 сантиметров. На наш взгляд, это самые удачные размеры, позволяющие приготовить за один раз достаточное количество еды.

Достав из сарая старый баллон, внимательно осмотрите его. Продукт считается пригодным, если на нем нет следов коррозии. Иначе ржавые места прогорят, и вместо качественного шашлыка из газового баллона получится похабное сито.

Естественно помимо мангала вам понадобится определенный набор инструментов. Теперь перечислим: дрель и болгарка, стамеска, молоток, отвертка и разводной ключ, две петли, металлическая труба, уголок. Так как основной комплекс работ будет приходиться на резку металла, то именно болгарка будет вашим основным инструментом при изготовлении конструкции из цилиндров.

Без болгарки не обойтись

Что будем делать из баллона

Перед началом работы давайте подробнее разберемся, какие именно виды мангалов реально можно соорудить из металлического газового баллона.

Существует четыре основных разновидности:

мангал классический из газового баллона своими руками без крышки;
коптильня;
курильщик;
шашлычная женщина.

С первым классическим типом все понятно, и он не нуждается в лишней рекламе. А вот в чем именно разница между остальными тремя типами, сейчас разберемся.

B-B-Q представляет собой достаточно простую конструкцию не только внешне, но и внутри. Одним словом, вы отрезаете часть бортика, прикрепляете к петлям, используете вместо двери. Внутри помещается сетка. Именно на ней вы будете жарить грибы и мясо.

B-B-Q

Мангал-барбекю из газового баллона своими руками хорош тем, что на нем можно пожарить практически все что угодно. Подготовка будет быстрой и легкой.

Что особенного коптильня ? Оказывается, у него есть своя топка, а сама конструкция на удивление герметична. Чтобы сделать коптильню, как на фото, внизу вырезается полоса металла, также отрезается часть днища. Топка, которая делается из прочного железа или второго цилиндра, сваривается. Для беспрепятственного дымоудаления приваривается труба. Как только коптильня будет готова, ее тщательно прожигают дровами 2-3 раза.

Коптильня

А что это за локомотив? Не удивляйтесь, но курильщик народ действительно так называет. Сборка сложнее, но конструкция в разы функциональнее. В нем сочетается абсолютно все: мангал, коптильня, мангал из газовых баллонов. Для сборки суперагрегата вам обязательно понадобятся 2-3 трубы цилиндра. У каждого будет свой вариант.

Все в одном — дымарь

Правильно открываем баллон

Не нужно быть великим физиком, чтобы понять, что при работе с оборудованием, так или иначе связанным с газом под давлением, безопасность всегда должна стоять на первом месте. Так что кидаться на цилиндр болгаркой точно не стоит. Внутри должны быть остатки пропана, и любая искра может иметь неприятные последствия.

Вооружившись гаечным ключом, осторожно открутите вентиль и дождитесь полного испарения газа. Затем перевернуть конструкцию вентилем вниз и слить весь образовавшийся конденсат. Кстати, за выходом пропана легко следить. Для этого на клапан наносится немного мыльной пены. Как только перестанет пузыриться, работа продолжается.

Конструкция уложена на одну сторону, клапан отпилен. Место спила постоянно поливают водой. Последний шаг – присоединить к срезу шланг и заполнить емкость водой до самого верха. Время от времени баллон встряхивают, чтобы можно было отмыть внутреннюю поверхность от остатков газа.

От раскроя до установки ножек

Многих пользователей интересует, какие видеоинструкции и чертежи нужно использовать, когда вы планируете сделать мангал из газового баллона без посторонней помощи. Объясняем — сам процесс настолько прост и понятен, что без чертежа можно легко обойтись. Конечный результат и процедура полностью зависят от ваших личных предпочтений.

А вот хороший пример. Хозяин дома хочет сделать барбекю, но планирует использовать только решетку и готовые угли. При этом расстояние между ними необходимо сделать небольшим. Наш совет — разрезать воздушный шар ровно посередине. Если вы каждый раз планируете топить настоящими дровами и время от времени пользоваться шампурами, крышку делают меньше, чем основание.

Когда металлическая емкость полностью вымыта и хорошо высушена, остается только разрезать ее вдоль. В итоге получается два открытых классических мангала. Один будет основой для угля, второй можно сломать, использовать для создания крышки или отдать соседу — тоже для приготовления шашлыка.

Из баллона можно сделать сразу два мангала

А вот тем, кто делает мангал из газового баллона своими руками, придется пойти другим путем. Вам понадобится «выкройка» прямоугольника, который станет крышкой. Вторую часть оставляем за основу.

Для этого начертите прямоугольник из линий разреза на поверхности. Следите за тем, чтобы горизонтальные линии находились ровно посередине воздушного шара, а поперечные – в 20 сантиметрах от края.

Как разрезать бутылку для шашлыка с крышкой

Как правильно разрезать?

Ваше дело очень простое — возьмите болгарку в руки и вырежьте цилиндр. Для того, чтобы наметить границы крышки, потребуется отступить от сварного шва, соединяющего дно и основание, отметить линию разреза.

Даже если соблюдать все правила, форс-мажорные ситуации в процессе резки тоже вероятны. Когда цилиндр имеет достаточно толстые стенки, а работа ведется интенсивно, к концу резки диск болгарки может просто сгореть. Чтобы этого избежать, советуем либо запастись несколькими дисками про запас, либо не допиливать каждый рез до конца. Впоследствии можно легко завершить работу стамеской.

Тщательно прикинув, какой размер мангала будет для вас оптимальным, приступайте к креплению ножек. Для удобства сварки кровли конструкция устанавливается на землю.

На фото видно, как сделать мангал на ножках из швейной машинки. Если вам бабушка не оставила такой антиквариат, не беда. Его вполне может заменить подстолье школьной парты. Трубы прикручены к днищу. Достаточно сделать четыре отверстия и затем вставить болты. Их либо закрепляют гайками, либо приваривают — выбирать вам.

Ножки для шашлыка от швейной машинки

Тонкости монтажа ручки

Ваша крышка будет на петлях. Поэтому нужно позаботиться о том, чтобы сделать для них отверстия. Каждая петля заклепана и надежно приварена. Как это выглядит в реальности можно увидеть на фото.

Приварка петель к крышке гриля

Приварка необходима, так как заклепки могут не выдержать постоянного воздействия высоких температур и легко отвалятся. Некоторые умельцы устанавливают съемный вариант крышки без петель. В этом случае к поперечным краям конструкции крепятся металлические полосы. Таким образом, крышка никогда не провалится внутрь.

Ручка крышки барбекю крепится на петлях. Просверлить отверстия, зафиксировать — и можно смело открывать и закрывать крышку. Обратитесь в местный хозяйственный магазин, чтобы узнать, есть ли у них ручки, которые не будут гореть или подвергаться воздействию тепла. Купите такие. Пробка для крышки делается из части трубы или уголка, сама крышка фиксируется цепочками.

От сборки до покраски — гриль почти готов!

Многие пользователи спрашивают: Все делал по инструкции, но после приготовления мангал начал деформироваться. Что делать в этой ситуации? Чтобы этого избежать, советуем приварить к внутренним краям основания уголки, а на выступ поставить шампур или решетку. Сделать высокие ножки мангала более прочными и устойчивыми можно, если приварить по периметру уголок.

Почему в днище сделаны отверстия? Все просто – они позволяют легко добывать уголь и отводить дождевую воду. Однако важно другое – 10-15 отверстий обеспечат отличное сцепление с низов.

Дымоход всегда устанавливается там, где раньше был вентиль. Кстати, это мера желательная, но не обязательная, и без нее можно легко обойтись. Это особенно актуально для ситуаций, когда пищу нужно готовить только при открытой крышке.

Трубка обычно устанавливается вместо вентиля

Помните мы писали об установке уголка для более удобного переворачивания шампуров и защиты от деформации? Не все пристраивают такой уголок, и вот почему. Есть вполне рабочий альтернативный способ — сделать прорези по бокам для каждой шпажки.

В принципе решетка готова — осталось только покрасить ее хорошей краской. Прежде всего, эта процедура важна с эстетической точки зрения. Лучше купить термостойкую краску. Он не боится жары и не разлагается, поэтому еда всегда будет вкусно пахнуть.

В продаже можно найти большое разнообразие лакокрасочных материалов, предназначенных для работы при температуре от 600 до 800 градусов. Купи их. Сначала решетка вскрывается грунтовкой, после чего наносится экологически чистая краска.

Роспись мангала (видео)

Вывод

Если вы дочитали статью до заключения, поздравляем — вы полностью готовы к созданию мангала или гриля из газового баллона. Не забудьте загрузить в мангал, сделанный своими руками, приличное количество мяса, овощей, и пригласить в гости близких вам людей. Пусть газовый гриль станет символом гостеприимства и местом, где круглый год собираются родные и близкие!

Мастер-класс барбекю своими руками (видео)

2256 06.10.2019 6 минут

Что может быть прекраснее отдыха на природе в кругу семьи и друзей? В такие моменты получаешь удовольствие от общения, хорошей компании и вкусного шашлыка. Естественно, что в такой ситуации без качественного шашлыка просто не обойтись. В сегодняшней статье мы поговорим о том, как сделать своими руками мангал из обычного газового баллона. Поверьте, это не сложно.

Основные преимущества

Любители отдыха на природе не просто так отдают предпочтение самодельным мангалам из газовых баллонов. Этот выбор дает следующие преимущества:

Существенная экономия — покупая самое обычное в магазине, будьте готовы раскошелиться. Если в вашем распоряжении окажется ненужный газовый баллон, вы сможете потратить минимум времени и средств на изготовление качественного, практичного и удобного мангала.
Простота изготовления. Благодаря представленной ниже подробной инструкции это изделие не составит труда сделать даже новичку. Все, что для этого нужно – подготовить необходимые инструменты и материалы для работы.
Возможность установки дополнительных устройств. Делая мангал своими руками, можно установить дополнительные надстройки для большего удобства использования.
Простота транспортировки. Изготовленное устройство достаточно легко транспортировать и перемещать, так как оно компактно;
Повышенная прочность и износостойкость. Дело в том, что сталь, используемая для изготовления баллонов, имеет повышенный уровень прочности, чтобы выдерживать давление сжиженного газа;
можно не беспокоиться о том, что дно барбекю со временем выгорит.

Как видите, вышеперечисленные преимущества говорят в пользу домашних шашлыков. Если приложить немного усилий, то получится действительно качественный и надежный продукт для жарки шашлыков на природе, во дворе дома или рядом.

С чего начать?

Первым делом нужно найти подходящий баллон для сжиженного газа. Это не составит труда, если вы когда-нибудь заправляли печь газом из баллонов. Вам просто нужно заглянуть в свой гараж. Если у вас нет пустой тары для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах приема металла. Чтобы сделать качественный гриль, вам понадобится емкость 50 литров.

Выбор емкости контейнера зависит от того, какой шашлык вам нужен. Если вы предпочитаете переносной гриль, который легко транспортировать на дальние расстояния, то можно использовать контейнеры на 20-30 литров.

Так же стоит учесть, что начало предстоящих работ предусматривает наличие сварочного аппарата , без него просто не обойтись. Если у вас нет этого оборудования, вы можете обратиться за помощью к специалисту по сварке. Сегодня это не проблема. Есть масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за относительно скромную плату.

Перед началом основных работ необходимо убедиться, что баллон полностью пуст. Предварительно выпустите газ из пустой емкости, от этого зависит ваша безопасность.

Даже пустая бутылка может содержать остаточные газы или конденсат. Чтобы полностью опорожнить его, все, что вам нужно сделать, это открутить вентиль и подождать, пока газ полностью не выйдет. Данные действия необходимо производить на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также нужно убедиться, что поблизости нет источников открытого огня или искр, ведь это может привести к самовозгоранию газа.

Для определения отсутствия газа в баллоне необходимо используйте раствор мыльной воды . Если клапан, помазанный мыльной водой, не выделяет пузырьков, значит, дело сделано, емкость полностью пуста. Но это не все.

Далее необходимо перевернуть баллон с вентилем вверх дном, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо доверху наполнить обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно положить тротуарную плитку своими руками на бетон расскажет.

Только после выполнения вышеуказанных действий дальнейшая работа с контейнером будет максимально безопасной. Стоит подчеркнуть, что упомянутые действия являются обязательными , от этого зависит ваша безопасность и безопасность окружающих вас людей.

После этого можно начинать не менее важный пункт-. Этот процесс индивидуален, так как каждый человек может внести некоторые коррективы в чертеж для дальнейшего удобства пользования мангалом. Определите все основные параметры будущего изделия и запишите их на листе бумаги. При этом ничего не следует упускать из виду.

Также стоит убедиться, что все находится под рукой. необходимые инструменты, в число которых входят:

электродрель;
болгарка с диском по металлу;
отвертка или отвертка;
петли необходимого размера;
;
металлические заклепки;
аппарат для сварки.

Естественно, главное, что еще потребуется, это сам баллон. Как было сказано выше, предпочтительнее использовать емкость на 50 литров, но можно выбрать и баллоны поменьше.

Последующая разметка

Далее нужно разметить наш контейнер. В качестве примера выберем модель на 50 литров. Этого объема хватит для приготовления примерно 6 порций шашлыка. Диаметр этого контейнера 96 см. Для ровности разметки сделайте отступы от продольного шва. Этот диаметр можно разделить на четыре равные части по 24 см каждая.

Равномерно отложите от шва и отметьте мелом или маркером. Затем разложите изделие горизонтально и отметьте места для шести шпажек. В цилиндре также есть поперечные швы, от них необходимо отступить примерно на 3 см. Шаг между этими отметками можно выбрать в 8 см. В отмеченных местах необходимо сделать отверстия необходимого диаметра. Как сделать капельный полив из пластиковых бутылок своими руками читайте далее.

Лучше несколько раз отмерить, чем один раз отрезать. Отнеситесь к процессу разметки более чем серьезно. Перепроверьте вдоль и поперек правильность расчетов, прежде чем переходить к следующему этапу проводимых работ.

Распиловка

Убедившись в правильности разметки, можно переходить к следующему, более важному этапу работы – распиловке. Для этих целей идеально подходит болгарка . Пилите строго по размеченным линиям, не отступая от них ни на миллиметр. При работе с болгаркой важно соблюдать элементарные правила безопасности. При резке металла болгаркой мелкие кусочки древесной стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные очки, плотную одежду, головной убор и перчатки. Помните, безопасность превыше всего. Узнайте, как выбрать насадку для полива огорода из бочки.

Вырезать болгаркой цилиндр не составит труда, так как толщина его стенок около 3 мм. После того, как распил был произведен, можно приступать к последующей работе.

Приварка ручек и крышек

Стоит подчеркнуть, что мангал не обязательно делать с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать мангал с крышкой, то это правильный выбор. Благодаря крышке можно погасить пламя и защитить внутреннюю часть гриля от влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пара крепких петель. В зависимости от выбранного количества петель их располагают на равном расстоянии друг от друга. Одна часть петли приваривается к поверхности решетки, а другая часть приваривается непосредственно к самой крышке. Он расскажет о правилах установки теплицы из поликарбоната.

При определении высоты тоже важно учитывать несколько нюансов:

удобство транспортировки гриля в транспорте;
комфорт при приготовлении пищи.

Если сделать ножки слишком длинными, то решетка просто не поместится в машину. Выбор коротких ножек сделает ваш гриль неудобным. Главное в этом вопросе найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для изготовления ножек можно выбрать обычную трубу, предварительно разрезанную на равные части. Чтобы концы ножек не уходили глубоко в землю, сделайте на их концах плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, которыми удобно поднимать гриль и открывать крышку, можно сделать своими руками или приобрести в магазине. Желательно использовать металлические ручки , так как они прослужат гораздо дольше и не придут в негодность из-за воздействия высоких температур. Читайте о выращивании имбиря в домашних условиях.

Опасности

При изготовлении гриля из обычного баллона необходимо учитывать потенциальные опасности, которые могут повлиять на качество продукта, а именно:

Некачественно выполненные сварочные работы обязательно повлияют на прочность решетки. Если вы не компетентны в этом вопросе, лучше всего воспользоваться услугами опытных специалистов.
Используя термостойкое покрытие для вашего изделия , вы значительно повысите его эстетический вид.
Готовая конструкция будет иметь внушительный вес , что скажется на удобстве транспортировки.

Учтите вышеперечисленные нюансы при изготовлении мангала своими руками.

Мангал из баллона, видео

Сделать своими руками, как мангал из баллона, проще простого. Все, что для этого нужно, это следовать инструкциям выше, верить в свои силы и проявить немного смекалки. Будьте уверены, у вас все получится.

Старый газовый баллон — прекрасный пример того, сколько разных полезных изделий можно сделать из него, которые используют на даче. В этой статье мы поговорим об очень нужном приспособлении – мангале из газового баллона. Мы расскажем, как его резать, какие меры предосторожности необходимо соблюдать, как установить все требуемые элементы. А мы покажем на фото и видео различные варианты оформления такого мангала.

Источник drive2.ru

Разборка баллона

Невозможно сразу разрезать газовый баллон до нужных размеров и форм без проверки его содержимого. Нужно в первую очередь опустошить баллон, вдруг в нем есть газ. Поэтому клапан нужно просто открыть, выпустив остальное содержимое.

Затем нужно открутить кран. Делается это газовым ключом. Обычно его можно легко открутить, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов клапан запирается двумя штифтами. Их необходимо удалить плоскогубцами. Тогда кран легко откручивается.

Следующий шаг — промывка. Цилиндр наполовину наполняется водой, встряхивается или откачивается, затем опорожняется. Сам газ имеет специфический запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, добавьте моющее средство или отбеливатель.

Источник pochini.guru

Резка крышки

Размеры мангала из газового баллона определяются габаритами последнего. А вот что касается параметров выреза крышки, то тут могут быть разные варианты. Она может быть короткой или во всю длину цилиндрической части. Что касается последнего варианта, то нужно понимать, что газовый баллон представляет собой шовную трубу, с обеих сторон которой приварены сферические колпачки. В одном делается сквозное отверстие для крана, во втором – глухое дно изделия. Так что крышку мангала, а соответственно и вырезанную часть можно сделать из одного сварного шва в противоположный.

Итак, газовый баллон готов. На него нанесена маркировка для резки. В принципе, это две продольные линии, делящие цилиндр пополам в продольном направлении. Маркировка очень проста.

Окружность воздушного шара, то есть его «периметр», составляет 96 см.

Этот показатель делим на «4» , получается 24 см.

За мерную точку берется продольный шов цилиндрической части, то есть от него в двух направлениях откладывают по 24 см.

Разметку выполняют продольными строчками , концы которых не должны доходить до поперечных швов в пределах 2-3 см.

Концы продольных линий соединены по периметру цилиндрической части . Разметка наносится мелом.

Правильная маркировка — гарантия Высокое качество конечного результата Источник stankiexpert.ru

Полусферический прямоугольник, отмеченный мелом, не является крышкой. Размер последней будет на 10 см меньше по ширине. Этот параметр откладывается от одной из начерченных продольных линий. После этого мелом формируется крышка, которую нужно будет срезать.

Резка осуществляется болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют перед нарезкой наполнить бутылку водой. Таким образом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

Источник centermira.ru

Начните резку вдоль одной продольной линии. Его разрезают от конца до конца разметки. После этого необходимо приварить петли к отрезанному участку. Вы можете использовать любой из них: дверь, мебель. Необходимое количество петель при меньших размерах – четыре, при больших – всего две. Их просто прикладывают к цилиндру так, чтобы срез был посередине двух частей петель. Последние привариваются к цилиндру электросваркой. Сейчас этот шаг сделан специально, потому что колпачок легче подогнать к цилиндру и петлям до того, как он будет полностью срезан.

Источник drive2.ru

На нашем сайте вы можете найти самые … В фильтрах можно задать нужное направление, наличие газа, воды, электричества и других коммуникаций.

Осталось только прорезать оставшиеся три линии: одну продольную, две поперечные. Сразу к крышке с противоположной от петель стороны нужно приварить ручку, чтобы было удобно открывать мангал из газового баллона.

И еще один момент, который сделает изготовленную конструкцию более удобной в использовании. В месте приваренных петель на цилиндре необходимо приварить два упора, которые будут удерживать крышку в открытом состоянии. То есть, чтобы он не упал на устройство. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиной 2-3 см. Они будут ограничителями.

Чтобы при закрытой крышке не было зазоров между ней и цилиндрической частью, необходимо создать полки по всему периметру отрезанной части. Для этого потребуется стальная полоса шириной 2-3 см и толщиной 2-3 мм. Полосы просто привариваются изнутри цилиндра с выходом наружу на половину их ширины. Кроме того, эти приваренные полоски будут удерживать крышку, чтобы она не провалилась внутрь мангала.

Источник dizayndoma.net

Другие конструктивные изменения

В принципе мангал из газового баллона почти готов. Осталось только приварить ножки и проделать в самом цилиндре отверстия для установки шампуров и подачи воздуха в зону горения угля. Начните с отверстий для шампуров.

Одна из нарисованных продольных линий осталась неиспользованной. По нему необходимо нанести дополнительные отметки, разделив линии равномерно на несколько отрезков. Длина последнего 8 см. На их концах с помощью дрели и сверла делаются сквозные отверстия диаметром 10 мм.

На противоположной стороне проема, выполненного на приваренной стальной полосе, необходимо сделать пазы для шампуров. Их следует располагать точно напротив проделанных отверстий. Пазы делаются болгаркой и отрезным диском.

Теперь нужно сделать отверстия для подачи воздуха внутри мангала. Для этого от сварного шва цилиндрической части баллона в двух направлениях следует отложить по 10 и 20 см. По ним проводят продольные линии, всего их будет четыре, по две с каждой стороны шва. Они также разделены метками с расстоянием 5 см. После этого метки на двух парных линиях соединяются друг с другом. Через них болгаркой и отрезным диском делаются сквозные прорези.

Источник ar.pinterest.com

Осталось заглушить отверстие, в которое был вкручен кран. Здесь просто берут пластину толщиной 2-3 мм, которую приваривают к отверстию, обваривая сплошным швом со всех сторон.

Видео описание

На видео показана последовательность операций по изготовлению мангала из газового баллона:

Что касается ножек, то вариантов огромное количество. Самый простой – это ножки из стального уголка. Главное точно подобрать высоту газового мангала. Оптимальным считается от 60 до 80 см, то есть комфортным для роста взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. К ним можно приделать ножки, сделать устройство мобильным, передвижным, как показано на фото ниже.

Источник ruscos.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги по возведению малых архитектурных форм … Связаться с представителями напрямую Вы можете, посетив выставку Малоэтажная Страна дома.

Как сделать мангал

В принципе, мангал из газового баллона делается так же, как мангал, только с небольшими дополнениями. Сначала внутри устанавливается решетка. Он съемный, но для него необходимо установить внутри цилиндра опорные полки. Изготавливаются из стального уголка 25х25 или 32х32 мм. Длина каждой полки 10 см, их приваривают с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Расположение по высоте – под отверстиями для шампуров. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, нужно установить дымоход. Здесь вариантов довольно много:

на крышке ;

сбоку , с леткой;

рядом с крышкой в цилиндрической части.

Источник es.decorexpro.com

Как улучшить мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале удобным и легким. Вот некоторые из этих мелочей:

К крышке прибора или к его цилиндрической части приваривается гайка, в которую вставляется термометр . Теперь можно следить за температурой, при которой готовится мясное блюдо.

Дымоход можно установить бак … Решетки устанавливаются друг на друга. Этот аксессуар является отличным оформлением коптильни.

Внутрь мангала можно установить решетку на всю длину. Это будет решетка. Его задача удерживать угли, но пропускать через себя золу, чтобы она не мешала горению дров.

Что касается декоративного дизайна, то тут тоже огромное поле деятельности. Чего только не придумают мастера. Например, вот такой вариант в виде паровоза, как на фото ниже. Однозначно, такая конструкция украсит территорию дачи.

Источник gyk.byxehog.ru.net

Описание видео

Из видео вы можете узнать как сделать мангал из газового баллона:

Заключение по теме

Сегодня найти мангалы из газового баллона с чертежами и точными размерами в интернете не проблема. Предлагаются всевозможные простые конструкции и дополнительные удобные опции. Но главное, как показала практика, это точное соблюдение высоты шампуров над углями. Расстояние мало — мясо сгорит, расстояние увеличено — блюдо будет долго готовиться.

В любое время года хочется приготовить мясо, овощи на костре, чтобы ощутить особый аромат и вкус продуктов. Поэтому рассмотрим, как сделать самодельный мангал из газового баллона. Понадобится немного времени, некоторые инструменты и материалы. Результатом является привлекательный и функциональный дизайн крышки.

Выделим основные преимущества создания мангала своими руками из обычного газового баллона:

экономия — даже самый обычный готовый мангал с подобным функционалом будет стоить немало, а имея под рукой газовый баллон, сделать устройство можно, потратив минимум денег и немного времени;
простота – благодаря подробной инструкции собрать изделие сможет даже новичок, достаточно иметь обычные навыки обращения с инструментами и материалами;
функционал — своими руками можно установить необходимый уровень функциональности устройства, установив необходимые дополнения;
мобильность – самодельную конструкцию можно легко перемещать с места на место и транспортировать;

высокая прочность и долговечность — конструкция, выполненная из газового баллона, отличается повышенной прочностью, обеспечиваемой используемой высокопрочной сталью, поскольку способна выдерживать высокое давление и воздействие газовой среды;
простота использования — дно не выгорает, а после использования не нужно доливать воду — достаточно закрыть крышку.

Обучение

Примечание: Прежде чем приступать к действиям по созданию мангала своими руками, необходимо позаботиться о выпуске газа, который всегда остается в использованном баллоне.

В нем может быть конденсат. Поэтому изделие необходимо открыть (открутить вентиль), дождаться выхода газа. Естественно, это нужно делать на свежем воздухе, на безопасном расстоянии от возможных источников возгорания, искр и других условий, способных вызвать возгорание газа. Мыльную воду можно использовать, чтобы определить, выходит ли газ (это не всегда слышно). Достаточно пропустить выходное отверстие, чтобы получить пузыри, если течь есть.

Затем бутыль необходимо перевернуть, чтобы конденсат мог выйти. Далее изделие нужно залить водой и оставить на несколько дней. Для этого подсоединяется шланг и под давлением подается жидкость. Вода должна полностью заполнить объем. После этого дальнейшая работа с баллоном будет безопасной.

Пока изделие готовится, можно сделать важное дело — сделать чертеж. Ведь вам предстоит построить устройство, которое должно иметь определенные параметры. С их учетом следует создать чертеж. В нем должны быть указаны все размеры, элементы и особенности.

А для создания самодельного мангала потребуются следующие инструменты и материалы:

дрель;
болгарский;
;
;
;
петли;
заклепки.

И, конечно же, нужен сам шарик. Можно использовать версию на 50 литров.

Разметка

Дальше можно заняться маркировкой баллона. 50-литровой модели достаточно для приготовления шести порций шашлыка. Внешний диаметр стандартного цилиндра равен 96 см. Поэтому его удобно разделить на четыре части. Можно отступить от продольного шва, что обеспечит ровность разметки.

С обеих сторон от шва нужно отступить по 24 см, затем провести строчки. Уложив изделие горизонтально, необходимо сделать отметки для возможности размещения шампуров. По периметру баллона имеются поперечные швы. Отступать от них нужно на 3 см. Далее шаг между метками может быть 8 см. В итоге их будет шесть. В отмеченных местах необходимо сделать отверстия диаметром.

От первой контрольной линии необходимо отступить еще 10 см. На этом расстоянии будет установлена крышка.

Границами чехла являются текущая линия и противоположная, проведенная первой (на расстоянии 24 см от продольного шва).

Распиловка

Когда этап с разметкой закончен, можно переходить к более ответственному — распиловке. Для этого нужно использовать болгарку. Действовать необходимо строго по отмеченным линиям разметки. Обращаться с болгаркой нужно бережно, не пренебрегая правилами техники безопасности. Следует помнить, что металлические осколки могут попасть в глаза, волосы и кожу. Все эти части тела нуждаются в защите, для чего используются специальные средства. На голове следует носить головной убор, использовать очки, перчатки и закрытую одежду и обувь.

Так как толщина используемого металла не более 3 мм, выполнить действие с помощью болгарки будет достаточно просто.

Крышка и ручки для сварки

Используйте прочные петли, чтобы закрепить крышку и открыть ее. Их может быть три или четыре. Они должны располагаться на одинаковом расстоянии друг от друга.

Высота ножек подобрана так, чтобы мангалом из газового баллона было удобно пользоваться. Помимо приготовления, его должно быть удобно транспортировать, загружать в багажник автомобиля.

Как показывает практика, оптимальная высота конструкции 20–30 см. Для изготовления ножек можно использовать трубу. На концах ножек лучше предусмотреть площадки, которые будут противодействовать непроизвольному углублению конструкции в землю при использовании на открытом воздухе. Это особенно важно, если используются не трубы, а уголки, так как под тяжестью изделия они могут сильно проседать в почву, что очень неудобно при эксплуатации.

Вариант изготовления стильного мангала из газового баллона

Ручки можно сделать своими руками или купить в магазине. Это могут быть самые простые элементы. Желательно не использовать дерево. И пусть это выглядит более эстетично, из-за высоких температур такие изделия быстро придут в негодность. Поэтому металлические ручки – лучший выбор.

Готовый мангал, сделанный своими руками

Опасности

Если мангал из газового баллона создается своими руками, есть определенные проблемы:

без термостойкого покрытия изделие может не выглядеть эстетично;

получается достаточно тяжелая конструкция, которую не всегда удобно транспортировать;

Небольшой опыт сварочных работ может негативно сказаться на прочности и долговечности конструкции.

Примечание: Если есть сомнения в возможности изготовления мангала своими руками, то лучше не рисковать, а приобрести готовый раствор.

Удачные варианты мангалов ручной работы

Такая конструкция будет рассчитана профессионалами, а значит сможет служить долго, а эксплуатация будет доставлять удовольствие. Единственным недостатком, по сравнению с конструкцией, сделанной своими руками, является высокая стоимость. Использовать же самодельное устройство – это всегда гораздо приятнее и во многих случаях удобнее, так как при изготовлении можно учесть личные требования.

Редко застолье или пикник на природе не обходится без жареного мяса или шашлыка. Поэтому удобный и практичный мангал – это уже не роскошь, а способ хорошо отдохнуть в походе. Такое простое устройство можно сварить из стального листа, сделать разборным, но на все это потребуется время и наличие материала. Из баллона сделать мангал проще и быстрее.

Из какого баллона делать мангал — газового или кислородного, не важно, лишь бы материал стенок был без следов сквозной коррозии. И самое главное, мангал из газового баллона своими руками делается буквально за несколько часов, быстрее, чем мясо, заложенное в маринаде и специях, будет готово к жарке.

Какой вариант баллона для мангала выбрать

Прежде чем решиться на изготовление баллонного варианта мангала, необходимо решить, как использовать сконструированный аппарат в дальнейшем. Это будет ответ на вопрос от газового баллона. Вариантов и проектов мангалов из шаров очень много, каждый из них имеет свою специфику, преимущества и недостатки:

Для информации! Размеры емкости, длиной 96 см и диаметром 30 см, вмещают около десяти литров древесного угля, чего хватает на полтора часа работы мангала.

Вес мангала позволяет двум взрослым легко переносить его в пределах придомовой территории, и даже перевозить конструкцию в легковой автомобиль, если ножки мангала сделать съемными или разборными.

Мангал конструкция из баллона

Схема печи из газового баллона мало чем отличается от мангала классической формы. Основное отличие заключается в форме днища и объеме закладываемого для сжигания топлива – угля или дров. Обычный вариант выполнен в виде стального ящика, а баллонный получает полукруглое дно и боковые стенки.

Разрезать газовый баллон можно двумя способами — разделить на две равные половины или вырезать только сектор в боковой стенке, оставив нетронутыми верхнее и нижнее днища, как на чертеже.

Первый способ позволяет получить относительно простой шашлык. Конструкция полуцилиндра может работать не хуже, а может даже и лучше сложных многофункциональных мангалов, в которых можно жарить шашлыки и шашлыки, коптить рыбу, парить и запекать в тесте, в общем, делать все то, что делает настоящая поварская печь.

К преимуществам такого мангала можно отнести то, что для его изготовления потребуются:

Исправный газовый баллон или баллон;
Три или четыре отрезных диска для болгарки и полпачки электродов;
Шесть-семь метров стальной арматуры 12мм, банка термостойкой краски, пара дверных навесов;
Четыре часа свободного времени, что особенно ценно, если гости почти на пороге.

Такие конструкции просты в изготовлении и, как правило, не преподносят своим владельцам сюрпризов, связанных с неравномерным сгоранием топлива.

Более сложным вариантом будет универсальный мангал, представленный на фото. При изготовлении жаровни в газовом баллоне оставляют днища, а из вырезанного сектора стенки баллона делают люк или стенку. И хотя в этом мангале не предусмотрено ни крышек, ни люков, самодеятельные конструкции, как правило, изготавливаются на основе выполнения нескольких операций.

Например, гриль-коптильня из газового баллона. Обычно его делают из газовых баллонов по вертикальной схеме в виде специальной печи, как на чертеже. Использовать такую конструкцию для других целей, например, для приготовления шашлыка, достаточно сложно. Тогда как гриль из газового баллона позволяет заниматься как копчением, так и жаркой мяса.

Строим мангал по собственным лекалам

Бывший в употреблении газовый баллон на 50 литров уже давно стал универсальной заготовкой, из которой строятся мангалы, коптильни, печи-барбекю, мангалы, коптильни и сушилки. Относительно толстый, 2,2 мм металл стенок позволяет при соблюдении технических условий на сварку приваривать к стенкам мангала ручки, уголки, распорки, навесы и ограничители и другие элементы крепления к стенкам мангала, не опасаясь прогорания. Но сначала нужно подготовить газовый баллон к разборке и разделке.

Готовим газовый баллон

Для того, чтобы разрезать газгольдер на отдельные элементы будущего мангала, необходимо избавиться от паров газового топлива и конденсата, въевшихся в металл стены. Специалисты рекомендуют пропарить емкость, вскипятив небольшое количество воды на медленном огне. Через пару часов все пары горючих газов покинут баллон.

На практике в большинстве случаев режут металл с поливом реза водой, как показано на видео. Ничего особо сложного в процедуре нет, но сначала нужно открутить вентиль и промыть емкость от паров газа струей проточной воды.

Для этого открутите вентиль. Проще всего захватить большим копчиковым ключом резьбовое основание защитного колпачка, разводным ключом захватить бронзовый квадрат на клапане баллона. Паклю под бронзовую нить можно аккуратно пропитать керосином. Откручивать его следует против часовой стрелки легкими толчковыми движениями. После промывки от газового конденсата баллон размечают под контур будущего мангала, емкость заполняют водой и приступают к разделке.

В итоге получаются две детали будущего корпуса мангала, показанные на фото.

Ржавчина и остатки краски должны быть удалены с поверхности любым доступным механическим способом, например, металлическими щетками или пескоструйной обработкой. Необходимо содрать следы коррозии на цилиндре, пока не дойдет до белого металла. После окончания сварочных работ наружную поверхность кузова необходимо покрасить термостойкой краской, например, алюминиевой, или составом для защиты фурнитуры. кирпичные печи. Внутренняя часть шара сгорит и со временем станет сине-черной.

Собираем корпус мангала

В первую очередь на корпус будущего мангала необходимо приварить петли и ограничители открывания крышки. Обычно при резке газового баллона крышка не срезается до конца, а остается по несколько миллиметров от каждого угла. После приварки петель и ручек к корпусу и крышке неразрезанные участки вырезаются и получается крышка с идеальной геометрией.

Для безопасного наклона крышки горячего гриля потребуется сделать ограничители положения при максимальном открытии.

Совет! Если у вас нет большого опыта сварки, используйте точечную сварку. Шов будет ровным и прочным.

Чтобы было удобно переворачивать шампуры над горячими углями, в корпусе газового баллона нужно будет сделать два ряда отверстий диаметром 8-10 мм, с противоположной стороны прорезан клиновидный паз напротив каждого отверстия. С помощью отверстия достаточно просто повернуть шампур, а с помощью паза можно зафиксировать его в нужном положении.

В днище корпуса газового баллона болгаркой прорезаем ряд поперечных щелей, через которые воздух будет поступать в слой горячих углей и стабилизировать температуру горения. Ширина щели не более 2 мм, чего вполне достаточно для поддержания горения, но пепел и искры не просыпаются под ногами шеф-повара.

В некоторых вариантах решетки из корпуса газового баллона в боковую стенку готовой печки вырезается небольшое колено диаметром 70-80 мм с вертикальным выходом. Таким образом, с помощью гриля можно коптить мясо или рыбу. Для этого вам нужно будет положить поленья внутрь, на раскаленные угли, и прогреть корпус газового баллона, чтобы начался процесс высокотемпературного разложения и самопроизвольной перегонки древесины. Мясо выкладывается на решетку внутри цилиндра, который обрабатывается потоком газа от тлеющих поленьев.

Опорная часть мангала

Чтобы конструкция мангала из газового баллона была действительно удобной и безопасной, необходимо сделать прочную и жесткую опорную систему. Ножки можно приварить к двум параллельным стальным уголкам, которые точечной сваркой приварены к боковой части газового баллона.

Более надежный вариант — сделать ножки по каркасной схеме из стальной арматуры, как на фото. Верхняя часть подставки приварена к стенкам газового баллона, нижняя усилена поперечными распорками. Конструкция очень устойчива, так как площадь описываемого опорами квадрата почти вдвое превышает горизонтальное сечение мангала. Даже при открытой крышке нет риска опрокидывания всей конструкции.

Если делать мангал из газового баллона с высоким дымоходом, или устанавливать дополнительные газогенераторы для коптильни или мангала, то схема, представленная на фото, будет лучшей конструкцией опоры.

Такая конструкция позволяет выдерживать значительный вес мангала, и в то же время обеспечивать устойчивое положение на твердом грунте. Для песка и травянистой почвы нижний рельс нужно будет загрузить поленницей, чтобы сместить центр тяжести вниз.

Вывод

Стоимость изготовления мангала из бывшего в употреблении баллона с ушным газом будет стоить 500-550 рублей, несколько метров стального уголка и пару отрезных дисков по металлу. Мангал-барбекю, купленный на рынке или заказанный у мастера, будет стоить на порядок дороже, кроме того, покупной предмет не способен так радовать владельца, как сделанный своими руками.

Что это такое и как его улучшить?

Образ тела относится к тому, как человек видит свое тело и чувства, связанные с этим восприятием.

Многие люди беспокоятся о своем теле. Эти опасения часто связаны с весом, кожей, волосами или формой или размером определенной части тела.

На то, как человек относится к своему телу, может влиять множество различных факторов. По данным Национальной ассоциации расстройств пищевого поведения (NEDA), на образ тела влияет целый ряд убеждений, переживаний и обобщений.

На протяжении всей истории люди придавали большое значение красоте человеческого тела. Общество, средства массовой информации, социальные сети и популярная культура часто формируют эти взгляды, и это может повлиять на то, как человек видит свое тело.

Однако популярные стандарты не всегда полезны.

Постоянная бомбардировка изображениями в СМИ и социальное давление могут заставить людей чувствовать себя некомфортно в отношении своего тела, что приводит к дистрессу и ухудшению здоровья. Это также может повлиять на работу, социальную жизнь и другие аспекты жизни.

В этой статье мы рассмотрим положительное и отрицательное представление о теле и дадим несколько советов о том, как улучшить представление о своем теле.

Образ тела относится к эмоциональным установкам, убеждениям и восприятию человеком собственного тела. Эксперты описывают это как сложный эмоциональный опыт.

Образ тела относится к:

тому, что человек думает о своей внешности
как он относится к своему телу, росту, весу и форме удовлетворение и принятие тела, в то время как негативный образ тела связан с неудовлетворенностью и желанием изменить свое тело.
Негативный образ тела может способствовать дисморфическому расстройству тела (BDD), расстройствам пищевого поведения и другим заболеваниям.
Когда у человека положительное представление о теле, он чувствует себя комфортно в своем теле и имеет здоровое отношение к тому, как выглядит и чувствует свое тело.
Наличие положительного образа тела включает:
- принятие и оценку своего тела
- широкое представление о красоте
- принятие мер по уходу за своим телом и внешним видом таким образом, чтобы чувствовать себя здоровым и приносить удовлетворение
- стремление к хорошим отношениям со своим телом, независимо от внешних воздействий или сообщений общества
Управление женского здоровья сообщает, что положительный образ тела связан с хорошим психическим и физическим здоровьем.
Исследование студентов университетов, проведенное в 2015 году, показало, что как у мужчин, так и у женщин позитивный образ тела был связан с меньшим количеством сообщений о депрессии и нездоровом питании. Люди с позитивным образом тела также имели более высокую самооценку.
На самом деле, некоторые исследователи, изучающие проблемы образа тела, предполагают, что санитарное просвещение должно включать акцент на уверенность в себе и позитивный образ тела.
Человек с негативным представлением о теле чувствует себя неудовлетворенным своим телом и своей внешностью.
Человек может:
- сравнивать себя с другими и чувствовать себя при этом неадекватным
- чувствовать себя обязанным следить за своим телом: часто измерять, взвешивать или смотреть в зеркало
- испытывать стыд или смущение
- чувствовать дискомфорт или неловкость в своем теле
- видеть части своего тела в искаженном виде
В некоторых случаях негативный образ тела может способствовать развитию психических расстройств, таких как депрессия.
Человек может также прибегать к ненужным операциям, небезопасным привычкам по снижению веса или ненадлежащему использованию гормонов для наращивания мышц. По данным NEDA, существует тесная связь между расстройствами пищевого поведения и негативным образом тела.
У некоторых людей может развиться BDD. Человек с BDD видит часть или все свое тело в негативном ключе. Они могут попросить сделать косметическую операцию, чтобы «подкорректировать» размер своего носа, например, когда всем остальным он кажется нормальным.
Откуда берется негативный образ тела?
Образ тела не развивается изолированно. Культура, семья и друзья передают положительные и отрицательные сообщения о теле.
Средства массовой информации, сверстники и члены семьи могут влиять на образ тела человека. Они могут побуждать людей даже с юных лет верить в то, что идеальное тело существует. Изображение часто неестественное.
Индустрия моды и красоты также подает нездоровый пример, когда их продукты и реклама рекламируют очень ограниченный диапазон типов телосложения как приемлемых или желательных.
Дискриминация по признаку расы, роста, способностей, пола, сексуальной ориентации и возраста также играет роль. Ежедневная микроагрессия в школе, на работе и в обществе может вызвать у людей ощущение, что они не соответствуют требованиям или что им чего-то не хватает.
Несчастные случаи и долгосрочные проблемы со здоровьем также могут иметь значение. Кожные заболевания, мастэктомия по поводу рака молочной железы или ампутация конечностей могут заставить людей переосмыслить то, как они выглядят для себя и других.
Все эти факторы могут влиять на психическое и физическое благополучие человека.
Любой человек может испытывать негативный образ тела, независимо от пола, возраста или других факторов.
По данным исследований детей и подростков, от 35% до 81% девушек недовольны своим телом. Среди мальчиков так считают 16-55%. Это означает, что неудовлетворенность своим телом несколько чаще встречается у девочек, но также характерна и для мальчиков.
В целом, согласно обзору 2019 года, неудовлетворенность своим телом сохраняется на протяжении всей жизни человека.
Но с большей осведомленностью об этих проблемах разрабатываются новые вмешательства. Обзор 2022 года предполагает, что онлайн-программы по профилактике расстройств пищевого поведения могут помочь людям уменьшить неудовлетворенность своим телом.
Люди ЛГБТКИА+ могут сталкиваться с дополнительными факторами стресса, когда дело касается образа тела. NEDA сообщает, что на развитие расстройств пищевого поведения среди представителей ЛГБТК+ могут влиять такие факторы, как:
- дискриминация и травля
- несоответствие между телом человека и его полом
- опыт насилия и посттравматическое стрессовое расстройство (ПТСР)
В ходе одного опроса более половины участников, которые были геями, бисексуалами или лесбиянками, испытывали беспокойство или депрессию по поводу своего тела, по сравнению с примерно одной третью гетеросексуальных респондентов. Кроме того, 33% думали о самоубийстве из-за проблем с изображением тела по сравнению с 11% опрошенных гетеросексуальных людей.
У трансгендерных людей также могут быть особые причины для борьбы с проблемами образа тела. Например, кто-то может чувствовать, что его тело противоречит его гендерной идентичности.
Тем не менее, образ тела может улучшаться со временем, когда человек делает выбор в отношении того, как внешне выражать свой пол. У некоторых людей могут наблюдаться улучшения, когда они принимают решения о переходе и следуют им, например, выбирая медицинское или хирургическое вмешательство.
Но переходный путь каждого человека индивидуален. Не каждый почувствует, что эти вмешательства необходимы для формирования более позитивного образа тела.
Как и многие другие проблемы со здоровьем, проблемы, связанные с негативным отношением к собственному телу, могут решиться на раннем этапе лечения. Поиск поддерживающих специалистов по психическому и физическому здоровью — важный первый шаг для ЛГБТКИА+ людей, испытывающих серьезные проблемы с образом тела.
Обзор 2021 года предполагает, что отказ от идеалов красоты, меньшее значение внешнему виду и уважение к своему телу могут способствовать формированию положительного образа тела.
Вот несколько советов, одобренных NEDA, которые могут помочь человеку лучше относиться к своему телу:
- Проводите время с людьми, которые позитивно относятся к своему телу.
- Практикуйте позитивный внутренний диалог. Говорите: «У меня сильные руки», а не «У меня слишком большие руки».
- Носите удобную одежду, в которой вам хорошо.
- Помните, что красота – это не только внешний вид.
- Цените то, на что способно ваше тело, например, смеяться, танцевать и творить.
- Активно критикуйте сообщения СМИ и изображения, которые заставляют вас чувствовать, что вы должны быть другим.
- Составьте список из 10 вещей, которые вам в себе нравятся, но не связанных с вашей внешностью.
- Увидьте себя целостным человеком, а не несовершенной частью тела.
- Сделайте что-нибудь приятное для своего тела, например, сделайте массаж или постригитесь.
- Вместо того, чтобы тратить время на размышления о своем теле, заведите хобби, станьте волонтером или займитесь чем-то другим, что доставляет вам удовольствие.
«Толстый разговор» и неудовлетворенность своим телом
Люди часто критикуют свое тело в непринужденной беседе. Но эти маленькие слова могут привести к большим последствиям.
Пренебрежительные разговоры о теле включают в себя «толстые разговоры», когда люди говорят о том, какими «толстыми» они выглядят или чувствуют себя. Разговоры о жире также могут включать негативные комментарии или сравнения с телом другого человека.
Исследования показывают, что такие разговоры могут привести к дальнейшим негативным чувствам, плохому настроению или негативным привычкам в еде.
С другой стороны, сострадание к своему телу связано с сокращением нездорового пищевого поведения.
Образ тела и физическая активность
Упражнения могут повысить уверенность человека в своей силе и ловкости и способствовать его психическому и физическому благополучию. Это также может уменьшить чувство тревоги и депрессии.
Однако люди занимаются спортом по разным причинам.
В 2015 году исследователи обнаружили, что люди, которые занимаются спортом по функциональным причинам, например, для фитнеса, как правило, имеют более позитивный образ тела. Те, кто занимается спортом, чтобы улучшить свою внешность, менее позитивно относятся к своему телу.
Авторы исследования предполагают, что продвижение упражнений для функциональных целей, а не для улучшения внешнего вида, может помочь людям сформировать более позитивный образ тела.
Иногда озабоченность своим телом может повлиять на повседневную деятельность человека. В этом случае может потребоваться профессиональная помощь.
Работа с лицензированным терапевтом может помочь человеку улучшить представление о своем теле. Одним из вариантов, основанных на доказательствах, является когнитивно-поведенческая терапия (КПТ). КПТ может помочь изменить поведение, мысли и чувства по поводу образа тела посредством:
- выявление вредных мыслей и поведения
- изменение негативного разговора с самим собой
- преодоление негативных убеждений о своем теле
- обучение управлению стрессом и стратегиям преодоления стресса
Некоторым людям с расстройствами пищевого поведения или некоторыми расстройствами пищевого поведения может помочь прием антидепрессантов.

РубрикаРазное
