Мангал с печкой под казан из металла: делаем своими руками
Мангал с печкой под казан изготавливают из разных материалов, но самый популярный — металл. С помощью такой конструкции можно готовить два блюда одновременно. Сделать мангал можно своими руками, руководствуясь пошаговой инструкцией в этой статье.
Содержание
- Фото разнообразных изделий
- Инструкция по изготовлению
- 4 чертежа мангалов для резки на станке
- Заключение
Фото разнообразных изделий

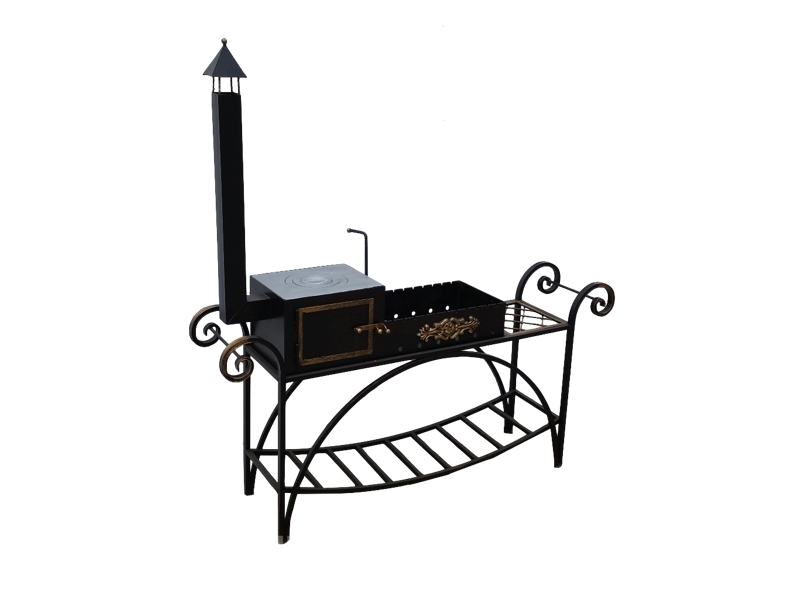

Перед тем как мы приступим, предлагаю посмотреть фотографии изделий, которые можно изготовить. Нет предела фантазии авторов: можно сделать самые разнообразные конструкции на любой вкус и сложность. Прикиньте свои силы и реальные потребности, только после этого стоит закупать материал.
Инструкция по изготовлению
Наш мангал с печкой для казана будет относительно простым. При желании опытные мастера смогут самостоятельно украсить его дополнительными “фишками” и даже сделать мангалу крышу.
Либо все-таки обратиться к профессионалам и заказать мангал на заказ.
Приступим. Нам понадобится лист металла толщиной 2 мм.
Размеры указаны на картинке ниже.
Приступим к разметке заготовки по ним.
Вырежем болгаркой одну из стенок.
Используем эту деталь как лекало, которое остаётся только обвести маркером.
Вырежем ещё две детали.
Для соблюдения строгих углов — угольник в помощь.
Теперь можно сваривать вырезанные элементы. По ходу процесса изготовления вырезать квадрат, приварить с правой стороны.
Разметим ещё один квадрат в виде арки, вырежем, приварим.
Два подрезанных уголка и деталь, которая будет выполнять роль дверцы.
Читайте также: Инструкция по изготовлению мангала из автомобильных дисков
Дверка выглядит так:
Необходимо вырезать отверстия по кругу.
Далее режем болгаркой.
Должно получиться обычное отверстие.
Отрезок трубы с регулировкой горения в виде заслонки не будет лишним дополнением к этой конструкции.
Приваренная:
Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию
«Зуб», или пластина-отбойник для пламени — неотъемлемая часть данной печи. При его отсутствии пламя будет улетать в трубу.
Перейдем к дверце. Приварим петли, предварительно сделав лишь один надрез и только после вырезая остальные линии.
Готовый вариант:
Ручка классическая.
Внутренняя часть дверцы усилена металлической полоской. Квадратом усилим внутреннюю часть передней стенки.
Разметим прямоугольные отверстия под «колосник», вырежем.
Прикрепим к основной конструкции.
Приложим верхнюю крышку, убедимся, что всё подходит.
Разметим в ней отверстия под казан, 12 л.
Читайте также: Как сделать мангал из простой бочки
Но перед тем как приступить, тоже усилим металлическим квадратом.
Из получившегося круга сделаем накладку под казан, 4 л.
Вы можете выполнить без накладки, если у вас есть конкретный казан или кастрюля с определенным диаметром.
Под него и сделайте вырез.
Остаётся всё проварить по кругу — и большая половина общего объёма работы выполнена.
Угольный ящик согнем из металла 1,5 мм, приделаем ручку.
Вставим в специальные держатели.
Чтобы стенки при сварке не повело, воспользуйтесь струбцинами.
Не пренебрежем дополнительным усилением нижней части мангала.
Четыре пластины под ножки приварим по углам дна.
Трубы-ножки можно будет выкрутить, например, для удобства транспортировки.
Это делается за счёт резьбы.
Готовая конструкция выглядит следующим образом:
Отверстия в боковых стенках мангала не делаются специально. С обеих сторон — по паре ручек: такой вариант одному не унести.
Далее следует окраска термостойкой краской, которая выдерживает температуру до 600° или более.
На дне сверлятся отверстия для отвода воды, если пошёл дождь.
С вмонтированной трубой мангал с печкой выглядит так:
Читайте также: Мангал с печкой под казан с крышей (своими руками)
4 чертежа мангалов для резки на станке
По чертежам ниже можно сделать мангал на станке или своими руками
Все чертежи мангалов
Заключение
Мангал с печкой под казан изготавливают из разных материалов, но самый популярный — металл.
С помощью такой конструкции можно готовить два блюда одновременно. Сделать мангал можно своими руками, руководствуясь пошаговой инструкцией в этой статье.
Мангал своими руками из металла: чертежи, инструкция
Для того чтобы отдых всегда был комфортным, стоит сделать мангал своими руками, подобрав его параметры по личным предпочтениям.
Многие с наступлением теплых дней находят время, чтобы провести его на природе. При этом практически каждый отдых не проходит без шашлыков: готовить их не сложно, главное вовремя переворачивать, ведь продукты уже подготовлены дома заранее. Чтобы получить такое вкуснейшее блюдо, потребуется специальная конструкция – мангал. Но при покупке данного элемента стоит учесть, что дешевые модели могут быть некачественными. Многие из них изготавливают из тонкого металла, а значит они не держат жар. В таких условиях приготовить хорошо прожаренное блюдо просто не получится. По этой причине такую конструкцию лучше сделать самостоятельно, так как она будет отвечать всем требованиям, а результат – ожиданиям.
Размеры
На начальном этапе создания металлического мангала стоит обязательно правильно выбрать размеры конструкции, так как от этого зависит насколько успешен будет процесс приготовления.
Ширина. Как правило такой параметр имеет стандартное значение – 30 см, так как размер шампура 25 см, и он как раз идеально помещается на таком мангале. При более широкой конструкции тепло будет зря прогревать воздух.
Длина. Этот параметр влияет на количество шампуров, которые можно будет разместить в мангале. Стоит учесть, что между каждым шампуром должно остаться 8 см свободного пространства. Поэтому чаще всего делают длину 1 м, чтобы поместилось десять шампуров. Однако при самостоятельной реализации длина может быть любой.
Высота бортиков. Рассчитывают так: между углями и мясом должна быть прослойка воздуха. В таком случае стенка подбирается в высоту16 см. Важно учесть, что при больших значениях будет уходить больше топлива.
Высота всей конструкции с длиной ножек рассчитывается в зависимости от удобства ее использования во время переворачивания шампуров.
Устройство мангала из металла
Обычно конструкция мангала достаточно проста. Она представляет собой металлический короб, для изготовления которого берутся листы стали толщиной до 3 мм. Чтобы изготовить такой предмет, потребуются инструменты:
- машинка для резки металла;
- дрель, сварочный аппарат;
- рулетка, керно.
Поэтапная инструкция:
Прежде чем начать работы, стоит нарисовать схему на листе бумаги, чтобы обдумать, как выложить детали. После этого с помощью рулетки нужно нанести разметку на металлический лист:
100х16 см – передняя и задняя стенка, две части;
100х30 см – дно, 1 шт.;
В случае отсутствия сварочного аппарата нужно будет предусмотреть припуск для загиба и оставить 40 мм.
Технология процесса:
1. По краю отмечают длину мангала, затем проводят горизонтальную линию для получения значений глубины и ширины дна.
Параллельно краю листа проводят еще одну линию – длинные стенки. Должен получиться прямоугольник, который отрезают с помощью болгарки.
Нужно сделать прорезы на глубину 1 мм, по которым сгибается стальной лист. В результате получится конструкция в форме буквы П.
Затем нужно вырезать боковые короткие стенки. Их прихватывают сваркой к полученному корпусу. После того как выйдет параллелепипед, линии стыка стоит обварить. Делают это внутри, чтобы не испортить внешний вид.
2. После проведенных работ нужно предусмотреть приток воздуха в полученный ящик, что улучшит горение в процессе приготовления. Для этого на фронтальной и задней стенках высверливают отверстия диаметром 10-15 мм через равные промежутки друг от друга. Их располагают по низу на расстоянии 2 см от края.
Устанавливаем основу на ножки
Чтобы сделать ножки для мангала своими руками из металла, необходимо взять уголки или трубки. Их длина будет зависеть от произведенных расчетов высоты всего изделия.
Как провести правильно расчеты было описано выше.
Выбирать материал для ножек стоит в зависимости от того, что хочется получить: для разборной конструкции больше подходят трубки. Их крепят с помощью болтов, которые придется приваривать к каждой стороне элемента.
Делают это так: просверливают в углу полученного ящика отверстия чуть большего диаметра, чем у крепежных элементов. Над ними внутри ящика приваривают гайки, в которые и нужно будет закрутить болты с трубками.
Мангал с крышей из металла
Если на участке создать легкую металлическую конструкцию мангала c крышей, ее можно будет расположить в любом месте на участке, ведь она легко перемещается. К тому же у нее будет еще важный плюс – защита от дождя.
Чтобы создать мангал с крышей из металла, понадобятся материалы:
- Металлический лист;
- Уголки, профильные трубки;
- Аппарат для сварки.
Такая конструкция должна иметь помимо мангала следующие элементы: каркас, крыша и при необходимости дополнительный столик.
Профильные трубки позволят сделать полочки для дров, стойки. Если их заменить кованными прутьями, каркас получится более изящный.
Создавая навес для мангала из металла, стоит учесть, что такой элемент будет постоянно находиться под воздействием высоких температур, а значит лучше использовать металлическую либо керамическую черепицу. Также подойдет шифер.
Как сделать каркас
Прежде чем сделать каркас стоит обратить внимание, что для его изготовления понадобятся 4 либо 6 стоек, для прочности соединенных перегородками: снизу, на уровне мангала, и сверху.
При планировании каркаса можно на средних перегородках, расположенных сбоку, разместить столик. Чтобы мангал стоял крепко, вертикальные опоры должны быть размещены по углам крыши.
Кровля конструкции должна иметь размеры, превышающие габариты жаровни. В этом случае она сможет выполнять свою функцию: защита от непогоды человека, готовящего пищу.
Мангал с казаном из металла
Чтобы защитить жаровню и пищу во время ее приготовления от сильного дождя, лучше сделать мангал с казаном из металла.
Крышка казана будет ограждать посуду от копоти, а если установить внутри решетку, можно одновременно размещать посуду разных объемов.
Также стоит прикрепить дымоходную трубу: это позволит избежать появления запаха дыма в пище.
Инструкция изготовления:
Изготавливают печь, в которой делают отверстие по размерам большой кастрюли. Вырезанную часть в дальнейшем используют для крышки казана, которая должна соответствовать размерам основы печки.
После этого сваривают короб-основание на который сбоку устанавливают печь. Чтобы получился мангал с вытяжкой из металла, в боковой стороне подготавливают отверстие для дымохода, куда будет привариваться кусок трубы.
Чертежи
При создании мангала можно воспользоваться уже готовыми чертежами.
Если изменить размеры под себя, получится сделать персональную и уникальную конструкцию, не затратив много времени на подготовку схем.
Чем покрасить мангал из металла
В случае если на полученной конструкции проступили ржавые пятна, избавиться от них можно зачистив их щеткой и шкурками.
Также чтобы полученному изделию придать красивый вид, его при желании можно легко выкрасить. При этом обязательно нужно применять специальная краску, выдерживающую высокие температуры. Для этого подойдет термостойкая эмаль либо соответствующая краска.
