Мансарда с балконом своими руками фото: основные виды и нюансы в оформлении, фотографии дизайна

Балкон на мансарде своими руками: как сделать

Содержание

Мансарда, по своей сути – это жилой чердак. Рассмотрим устройство балкона на мансарде на примере 2-х этажного частного особняка. Такая конструктивная особенность дома разрабатывается на стадии проектирования. Но как сделать балкон на мансарде уже построенного дома? Есть несколько вариантов решения этой проблемы. О некоторых из них мы постараемся рассказать подробно.

Встроенный балкон

Балкон такого типа является площадкой, расположенной под кровлей дома на перекрытии нижнего этажа.

Балкон на мансарде — довольно сложная конструкция

Очень красиво выглядит ломаная крыша с балконом. Это очень украшает внешний вид фасада дома. Строить балкон на мансарде своими руками – это довольно сложная и ответственная работа. Поэтому браться самостоятельно за такую реконструкцию без определённого опыта не стоит и опасно.

Устройство встроенного балкона на мансарде состоит из нескольких этапов:

  • Перенос фронтона.
  • Укрепление кровли.
  • Устройство пола.
  • Ограждение.

Не забудьте утеплить внутреннюю стену

Перенос фронтона

Фронтальную стенку фасада от перекрытия первого этажа до кровли дома разбирают. Если это кладка из кирпича или из пеноблоков, то удаляют её с помощью перфоратора. Жалом отбойного молотка разбивают цементные швы кладки. Кладку разбирают сверху вниз.

Внутренний фронтон возводят на линии ширины открытой площадки. Так как новая стенка не будет опираться на несущую стену, её возводят из лёгких материалов. Перегородку можно сделать из металлического каркаса, облицованного листами гипсокартона или пластиковыми панелями. Перед облицовкой внутреннее пространство каркаса заполняют утеплителем (пенопластом или минеральной ватой). Гипсокартон шпаклюют и окрашивают водоэмульсионной краской. Затем устанавливают элементы дверного и оконного проёма, после чего, навешивают дверное полотно.

Красиво будет смотреться металлопластиковый блок с двойным остеклением окон и двери.

Укрепление кровли

Стропила кровли, под которыми убрали фронтон, следует укрепить и подвести под них опоры, передающие нагрузку на нижние несущие конструкции. Открытую внутреннюю часть кровли облицовывают пластиком или другим материалом.

Устройство пола

На открытую часть перекрытия, ставшую основанием балкона, стелют напольное покрытие. Если перекрытие сделано из железобетонных плит, то их поверхность тщательно очищают от стороннего мусора. Затем делают цементную стяжку.

Напольное покрытие с учётом открытого пространства делают из деревянных досок, линолеума или керамической плитки.

Напольное покрытие с учётом открытого пространства делают из деревянных досок, линолеума или керамической плитки. Другие материалы для открытых полов малопригодны для применения в этом случае.

Ограждение

Ограждение мансардного балкона делают в основном из металлического профиля. Сваренную решётку укрепляют в полу и по её сторонам. Крепление должно быть прочным, надёжным и исключающим её опрокидывание.

Посмотрите пример укладки ограждения из газобетонных блоков:

Эстетично выглядит ограждение, сделанное из ценных пород дерева. Дерево предварительно обрабатывают антисептиками и покрывают водостойким лаком.

Выносной балкон

Иногда балконную площадку пристраивают к мансарде дома

Чтобы не нарушать фасад, площадку пристраивают к мансарде дома. Для этого площадку выносят за линию фасада дома. Работа по устройству мансардного балкона состоит из нескольких этапов:

  • Монтаж опор.
  • Опорная плита.
  • Выход на балкон.
  • Устройство кровли.

Монтаж опор

Отдельно стоящие колонны могут быть сделаны из металлических труб и железобетонных столбов. Для установки двух колонн устраивают отдельные два фундамента.

Посмотрите на этом видео пример устройства мансарды с окном-балконом:

Расчёт конструкций опор и фундаментов должен делать специалист проектировщик. В расчёте учитывают нагрузку на опоры от балкона на мансарде.

Колонны отделывают облицовочными материалами, гармонирующими своим внешним видом с общим фасадом дома, или окрашивают.

Опорная плита

Опорную площадку делают в виде монолитной железобетонной плиты. Плита должна опираться на несущую стену фасада и на две опоры. Расчёт несущей способности плиты и её конструкции должен делать обязательно инженер проектировщик. Напольное покрытие плиты устраивают так же, как и на встроенном балконе.

Выполнение работ должно производиться в соответствии с разработанной проектной документацией, утверждённой в местных органах исполнительной власти.

Выход на балкон

Стеклопакеты на мансарде с балконом применяют с двойным остеклением

Во фронтальной стене делают проём для установки металлопластиковых окон и двери. Стеклопакеты применяют с двойным остеклением. В некоторых случаях устанавливают деревянные рамы с двойным остеклением. Особенно эффектно смотрятся рамы и двери из ценных пород дерева.

Устройство кровли

Бывают случаи, когда мансардный балкон оставляют полностью открытым. В такой ситуации для повышения комфорта кровлю «наращивают» на ширину открытой площадки.

Конструкцию наращенной кровли делают из тех же материалов, что и крыша сооружения.

Наличие мансарды – нередкостью для загородных домов. Такое строительное решение плльзуется популярностью, поскольку расширяет жилое пространство за счет чердачного помещения и преображает внешний вид здания. Во многих проектах дополнительно реализуется мансардный балкон или лоджия, о практичности которого спорят мстера-любители и профессионалы строительного цеха.

Мансарда с лоджией – популярное решение при строительстве современных загородных домов

Балкон на мансардном этаже – изюминка дома или бесполезный элемент?

Когда заказчик просит сделать мансардный дом с балконом, его желание продиктовано следующими факторами:

  • Выход на улицу со второго этажа выглядит очень эстетично и придает зданию некую завершенность.
  • Появляется дополнительное место для отдыха, утреннего чаепития и вечернего любования звездным небом.
  • При наличии террасы или крыльца на первом этаже балконная плита может служить кровлей для этих конструкций.
  • В случае пожара балконная секция может послужить дополнительным способом эвакуации, если предусмотреть для этого необходимые средства (люк, лестницу и т.п.).

Чтобы насладиться природой, достаточно открыть балконную дверь

С перечисленными преимуществами сложно не согласиться, однако существуют и минусы строительства балконов в частных домах:

  • Возведение такой конструкции требует серьезных финансовых вложений.
  • Дополнительный выход в мансарде уменьшает теплоизоляцию помещения.
  • Зимой на перекрытии будет скапливаться снег, а весной и осенью дождевая вода, поэтому без надежной гидроизоляции не обойтись (опять же – дополнительные затраты).
  • Открытый балкон – это источник грязи и пыли, которые будут попадать внутрь помещения даже у особо аккуратных хозяев.

В условиях русской зимы практичность балконной зоны зачастую сводится к нулю

Конечно, с любыми недостатками можно бороться, особенно если для этого существует необходимая финансовая поддержка и стойкое желание придать своему дому элегантность и неповторимость. Тем более что есть масса примеров удачной реализации лоджий на мансардном этаже.

Примеры реализации мансардных балконов и лоджий

Несмотря на большое количество «балконных» дизайнерских решений для мансардного этажа, в современной строительной практике существует всего три конструктивных варианта для реализации этой идеи.

Фронтонная конструкция

Фронтон – это верхняя часть фасада здания, которая ограничивается двухскатной крышей и поэтому обычно имеет треугольную форму. Балкон, расположенный на фронтоне, называется фронтонным. Есть два подвида таких конструкций – наружная (с выносом) и внутренняя.

  • Во-первых, он не забирает свободное пространство на втором этаже, а наоборот – расширяет зону отдыха.
  • Во-вторых, основание такой конструкции не занимает часть межэтажного перекрытия – в результате таяния снега или сильного дождя на потолке первого этажа не появятся потеки.

Мансардная крыша с наружным фронтонным балконом

С точки зрения строительства, внутренний балкон реализовать намного проще – один из фронтонов крыши размещается глубже относительно фасада здания для образования необходимого балконного пространства. Поскольку такие объекты застекляют крайне редко, нужна качественная гидроизоляция основания, чтобы защитить первый этаж от затопления. Также учитите, что стена, которая отделяет внутреннее помещение от внешней пристройки, не опирается на несущую конструкцию, поэтому не может быть слишком тяжелой.

Дом с внутренним балконом на мансардном этаже

Существует еще одна фронтонная конструкция, которая располагается под мансардной крышей, но ее основание выходит за пределы первого этажа. Такой вариант реализовывается с помощью так называемых «висячих стропил», снизу подпираемых несколькими колоннами. По совокупности практических преимуществ это решение оптимально, однако требует больших финансовых затрат, что вызвано необходимостью увеличения площади кровли.

Продолжение крыши над зоной отдыха

Кровельная конструкция

Подразумевает расположение балкона не со стороны фасада, а со стороны кровли. Для этого вносятся изменения в конструкцию крыши, один скат которой модифицируется с целью расположения балконной ниши. Чтобы защитить объект от осадков и придать ему законченный вид, сверху устанавливается навес с таким же покрытием, как и у основной кровли.

Если площадь дома позволяет, не обязательно ограничиваться одним балконом

Как и в случае с фронтонным вариантом, с целью увеличения площади мансардной лоджии можно сделать небольшой вынос за границу крыши. Если нужен большой вынос, например для обустройства террасы, тогда следует его усилить с помощью металлических, бетонных или деревянных подпорок.

Мансарда с лоджией

Окно-балкон

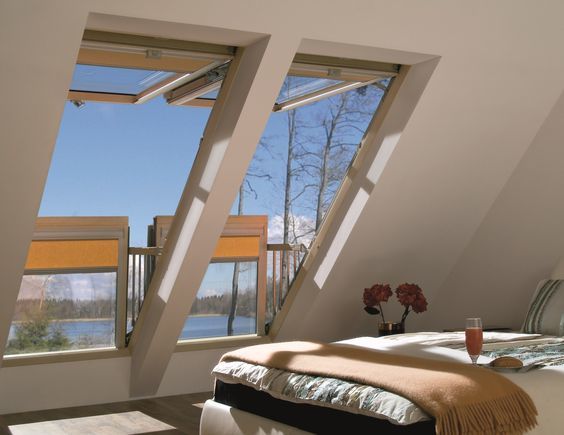

Сравнительно новое решение в области обустройства мансардных кровель – окно-балкон. Такая конструкция может принимать два положения. В закрытом состоянии это обычное окно, которое располагается в одной плоскости с крышей, а в процессе открывания окна происходит его трансформация в небольшой балкончик.

Работает такая система следующим образом:

  1. При повороте ручки происходит разблокировка окна, что дает возможность верхнюю часть поднять, а нижнюю выдвинуть вперед.
  2. Одновременно с выдвижением нижней части окна по бокам образуются перила, которые обеспечивают необходимую безопасность эксплуатации конструкции.
  3. Закрывается окно-трансформер в обратной последовательности: сначала закрывается нижняя часть, потом опускается верхняя.

Основу изделия составляют металлопластиковые окна. Однако по сравнению с обычным металлопластиковым профилем, такие конструкции усилены дополнительной арматурой, поэтому являются более прочными. При установке качественной фурнитуры процесс закрывания/открывания происходит очень просто, не требуя каких-либо физических усилий.

Основной недостаток совмещения на крыше дома мансардного балкона с окном – его расположение. В «балконном» варианте открывается свободный доступ к жилому помещению, поэтому во время дождя нежелательно оставлять конструкцию открытой.

Окно-балкон – современное решение для мансардных крыш

Важные нюансы проектирования балконов на мансардной крыше

При проектировании мансардного дома уделяйте внимание не только внешнему виду, но и надежности конструктивных элементов. Поскольку обычно мансарда обустраивается открытыми балконами, особый акцент необходимо сделать на гидроизоляции основания и монтаже ограждения.

Гидроизоляция пола

Очень часто при монтаже балконной плиты в целях экономии влагозащита не устанавливается, хотя по правилам она должна быть обязательно. Даже если используется выносная плита, крайне желательно делать гидроизоляцию, которая существенно увеличит срок службы конструкции.

Важным моментом является соблюдение правильного уклона плиты, который должен быть направлен от стены, чтобы вода сразу же стекала вниз, а не скапливалась возле балконных дверей. Достаточно предусмотреть уклон величиной 2% для обеспечения нормального отвода влаги даже в условиях сильного ливня или интенсивного таяния снега.

Что касается защиты поверхности от протекания, то для ее реализации можно использовать разные гидроизоляционные материалы:

  • окрасочные;
  • обмазочные;
  • оклеечные;
  • штукатурные;
  • напыляемые.

Если в качестве основания используется бетонная плита, тогда перед укладкой слоя гидроизоляции следует сделать тонкую стяжку, чтобы выровнять поверхность. В случае монтажа основания с помощью деревянных лаг сверху укладывается плита ОСП или ЦСП, которая покрывается гидроизоляционным материалом.

Схема гидроизоляции пола мансардного балкона

По периметру основания обязательно следует смонтировать капельник, который позволит воде сразу стекать вниз, не задерживаясь на торце и не оказывая пагубного воздействия на отделочный материал. При этом капельник монтируется на черновой пол перед укладкой гидроизоляции, чтобы в итоге располагаться между плитой и влагозащитным слоем.

Монтаж ограждения

Несмотря на то что мансардный балкон, как правило, располагается на относительно небольшой высоте, монтаж ограждения должен быть выполнен в соответствии со всеми правилами и нормами. Особенно это важно, если доступ на балкон будут иметь дети, которые в процессе игры очень часто забывают о безопасности.

ГОСТом устанавливается два основных параметра для монтажа балконных ограждений: первый — это высота, второй – расстояние между вертикальными стойками. Для зданий высотой до 30 м общая высота ограждения не должна быть меньше 1 метра. При этом максимальное расстояние между стойками в случае применения обычных решетчатых перил должно равняться 10 см.

В зависимости от экстерьера здания и исполнения балкона на мансардном этаже возможно несколько вариантов реализации ограждения:

  • Деревянные перила. Если дом построен из бруса, тогда ограждение из дерева — самое приемлемое решение. Для поручня обычно применяется брус квадратного или прямоугольного сечения, а перемычки выполняются либо из доски, либо из закругленных стоек с красивой фрезеровкой.

Деревянное ограждение балконного пространства

  • Металлические перила. Ограждение из нержавеющей стали, выглядит очень стильно. Такая конструкция обладает высокой надежностью, поскольку не боится дождя, снега и перепадов температур. Можно использовать и обычную сталь, если нанести антикоррозионное покрытие.

Балконные перила из нержавейки

  • Кованые перила для мансардных балконов и лоджий. Художественная ковка – это всегда стильно, актуально и дорого. Поэтому такой элемент станет украшением любого дома.

  • Стеклянные перила. Ограждения из стекла выглядят презентабельно, придавая внутренней зоне «воздушность». Для изготовления таких перил обычно применяется триплекс – многослойное стекло с полимерной прослойкой. Однако для удешевления конструкции может использоваться поликарбонат, который также обладает хорошими прочностными характеристиками.

Прозрачные перила из стекла

Даже несмотря на недостатки подобных элементов, о которых говорилось в начале статьи, многие мансардные дома обустраиваются балконами. Особенно это касается дач и загородных коттеджей, которые используются в летнее время для отдыха. Хозяева не могут себе отказать в удовольствии выпить чашечку кофе на свежем воздухе и насладиться окружающей природой с высоты второго этажа своего дома.

Видео примеры удачных решений

Двустворчатое мансардное окно-балкон FAKRO

Принцип работы и технология монтажа окна-балкона VELUX GDL Cabrio

Источник http://balkon.expert/otdelka/vneshnyaya/balkon-na-mansarde.html
http://sdelaibalkon.com/dizayn/vidy/mansardnyj-balkon

Дома с мансардой и балконом, больше уюта + видео

Обжитое чердачное пространство обеспечивает немало преимуществ перед обычным вторым этажом загородного коттеджа, однако трудно представить что-то удобнее дома с мансардой и балконом на ней.

Простой вариант – дома с мансардой и балконом навесного типа

Обжитый чердачный этаж обеспечивает владельцев загородного дома дополнительной жилплощадью. Это очень удобно с той точки зрения, что появляется еще несколько комнат без необходимости строить полноценный второй этаж или увеличивать дом в ширину. Однако мансарда все равно зачастую не настолько просторна, чтобы выделять на ней место для зоны отдыха, ведь в подкровельном пространстве ценен каждый метр. Поэтому нелишне рассмотреть вариант дома с мансардой и балконом навесного типа, сделанным в ходе строительства на консольной плите или пристроенным на опорах либо консолях к чердачному фронтону.

Первый вариант, то есть вынос площадки при укладке перекрытия – наиболее предпочтителен. Дело в том, что такой балкон будет составлять с мансардным этажом одно целое, а значит, будет максимально надежен. Если перекрытие бетонное, выдвинутая из фронтона консольно-защемленная плита позволит сделать кирпичные стены по бокам и такое же ограждение впереди, а также настелить крышу, то есть, сделать полное утепление балкона. Однако подобная конструкция невозможна при использовании газосиликатных блоков. Если дом деревянный, навесной балкон будет установлен на выступающих из стены брусьях большого сечения, соответственно, придется сделать над ним легкий навес с перилами, либо возвести легкие щитовые стенки, которые можно будет утеплить.

Другое дело, если в доме изначально был только холодный чердак, который было решено переделать в мансарду. В этом случае балкон придется крепить к фронтону на консолях или на опорах, благо, современные технологии позволяют делать подобные пристройки. В первом случае все равно желательно разобрать часть перекрытия, чтобы объединить с ним настил балкона, тогда конструкция будет значительно прочнее. В целом же, главное вмонтировать в стену специальные консоли на глубину не менее 40 сантиметров (в качестве альтернативы можно использовать кронштейны). Второй вариант может быть просто пристроен при наличии предварительно врытых в землю четырех опор, при этом внизу можно будет сделать закрытую веранду, крыша у нее уже будет. Тогда наверху получится терраса, с легким навесом или даже полностью остекленная.

Балкон-лоджия во фронтоне, встроенный вариант

Превращение чердака в мансарду далеко не всегда располагает к пристройке навесных конструкций. Особенно в том случае, если стены не рассчитаны на дополнительную нагрузку и нет возможности врыть перед домом опоры. Проще всего сделать встроенный балкон-лоджию, сдвинув вглубь фронтон, но такой вариант возможен только за счет сокращения жилого пространства в мансарде. Наиболее удобно делать на чердачном этаже лоджию в том случае, если подкровельное пространство выносится за пределы несущих стен с укреплением перекрытия консолями. Тогда фронтон, по сути, останется на уровне стены, вперед выдвинется только площадка и кровля, и на площадь помещений такая конструкция практически не повлияет.

В каркасном доме лоджия, встроенная или выносная, может быть только включена в проект, переделывать план такой постройки крайне нежелательно. А вот в любой другой постройке лоджию можно получить путем переделки стропильной системы. Если же хочется обойтись без сокращения площади мансарды, возможен только один вариант – делать пристройку веранды к первому этажу. Тогда достаточно вынести вперед кровлю, скаты которой станут крышей и стенами балкона, основанием для которого послужит перекрытие над пристройкой. Такая конструкция наиболее надежна и зачастую не требует утепления, превращаясь в летнюю террасу мансардного этажа, единственное изменение претерпевает только фронтон, в котором вместо окна или рядом с ним прорубается дверь.

Балкон на мансарде в скате кровли

Если крыша вальмовая или шатровая, домовладельцы располагают только четырехскатной крышей. И, при желании снабдить мансарду балконом, за неимением фронтона можно врезать площадку в плоскость ската или же наоборот, сделать ее выдвинутой за край свеса. Давайте рассмотрим подробнее существующие варианты. Первый, то есть, когда перила балкона впереди, равно как и по бокам, поднимаются прямо из кровельного покрытия, имеет вид ниши, и, по сути, является аналогом лоджии, поскольку забирает часть площади мансарды. Впрочем, при условии, что боковые переборки под скатами имеют высоту не менее 1.5 метров, такая конструкция напротив – увеличит пространство. Сделать балкон в кровле не сложно, просто в стропильной системе монтируется утопленный фронтон в миниатюре, то есть, не на всю стену, а только на ширину балкона, по сути – большой дормер.

В качестве дополнения к мансарде более привлекателен навесной вариант, конструкция которого зависит от материала, из которого построен дом и, соответственно, от типа перекрытия. К примеру, если у вас кирпичная постройка, и основанием чердачному этажу служит бетонная плита, лучше использовать консольно-защемленную конструкцию, которая закладывается в процессе возведения дома. В этом случае обязателен аттик, то есть стены высотой более метра, возведенные над мауэрлатом. Есть и другой способ, как сделать балкон на мансарде своими руками, а именно – укрепить его на кронштейнах, для прочности их можно дополнить опорами. Если конструкция устанавливается над входом, она послужит заодно и навесом.

Следует помнить, что любой балкон в кровле уменьшает ее герметичность, поэтому следует тщательно поработать над гидроизоляцией и утеплением в пределах конструкции.

Французский балкон, или окно-трансформер

Самый простой вариант можно получить с помощью специального стеклопакета, встраиваемого в скат крыши. Правда, просторный балкон в этом случае не получится, но зато это будет полноценная смотровая площадка, защищенная от непогоды и позволяющая подышать свежим воздухом и полюбоваться природой. Многим знакомо такое понятие, как французский балкон, который заканчивается, не успев начаться, то есть, перила ограждают крохотный выступ возле двери, достаточный только для того, чтобы встать на нем достаточно устойчиво. Специальное мансардное окно, состоящее из двух секций, путем нехитрых манипуляций превращается в подобие балкона: нижняя часть выдвигается вперед, превращаясь в перила, а верхняя поднимается и становится навесом.

Разумеется, величина такого балкона будет полностью зависеть от ширины стеклопакета, которая, кстати, стандартизирована. Однако, что мешает установить две или даже три трансформирующиеся рамы рядом? Удобство данной конструкции в том, что верхняя створка может быть открыта как обычная форточка, причем не только на верхних петлях, но и поворотом на средней оси до 180 градусов. Нижняя часть с выдвижными боковыми ограждениями имеет высоту около метра, а именно – 98 сантиметров, что обеспечивает достаточную безопасность в открытом состоянии, если в доме живут дети. О чем следует помнить, так это об ограничениях угла ската, подобные стеклопакеты можно устанавливать при наклоне кровли от 35 до 55 градусов.

  • Автор: Михаил Малофеев
