Мансарда с двухскатной крышей — Мансарды

Возведение крыши является завершающим этапом при строительстве дома. Двухскатная крыша мансарды придаёт зданию неповторимый стиль и становится всё более популярной конструкцией благодаря своей простоте и высокой эффективности.

• Что собой представляет двухскатная крыша?
• Сооружаем мансардную крышу самостоятельно
• Особенности устройства мансардной крыши

Типичная двухскатная крыша дома с мансардой

Что собой представляет двухскатная крыша?

Двухскатная крыша по-другому ещё называется щипцовой, и собирают её из двух скатов (отсюда название «двухскатная»), направленных в противоположные боковые стороны дома, которые соприкасаются в верхней части и оформляются здесь коньком. Такой вариант крыши благодаря строению — отсутствие заломов и ендов — эффективно защищает здание от разрушительного воздействия осадков.

Торцевые щипцовые (отсюда второе название этих крыш — «щипцовые») стенки крыши образуют треугольник, конфигурация которого зависит от наклона скатов.

Чем больше угол наклона, тем выше получается мансарда. Различают следующие варианты двухскатных крыш:

1. Крыша с углом наклона ската в 45 градусов (классика жанра), такая стропильная система хороша для строения в 6—8 м ширины. Она наиболее распространена в центральной части России.
2. Крыша с наклоном ската в 60 градусов (верхний коньковый угол острый) позволяет сделать мансарду с высоким потолком. Этот достаточно затратный вариант используют при ширине дома менее 6-ти метров.
3. Двускатная ломаная крыша с разными углами наклона скатов, например, один скат с наклоном в 30 градусов, другой — в 60. Это бюджетный вариант мансардной крыши, идеально подходящий для строений меньше 6-ти метров шириной.

Виды стропильных систем для двухскатной крыши

Сооружаем мансардную крышу самостоятельно

Желая по максимуму использовать полезные метры малоэтажного дома, некоторые домохозяева обустраивают чердачные помещения как жилые, то есть оборудуют мансарды

. В целом конструкция обычной двухскатной крыши и аналогичной крыши мансардной являются идентичными, специфичным является только способ обустройства мансарды.

Это предполагает внесение при строительстве некоторых конструктивных изменений стандартной крыши, а также учёта необходимости теплоизоляции, вентиляции и обогрева мансардных комнат. Рассмотрим вариант возведения обычной одноуровневой двухскатной мансардной крыши. Итак, для строительства такой конструкции необходимы:

• стропила, выполняющие роль рёбер жёсткости всего сооружения, толщиной минимум 200 мм для того, чтобы можно было уложить в промежутках слои теплоизоляционного материала;
• мауэрлат — своего рода балки, монтируемые по верху стен, используют в качестве основания для крепления стропильной конструкции;
• диагональные скосы — связующие звенья между стропилами и балками, стропилами и стойками;
• обрешётка — основа, на которую крепится кровля и изолирующие материалы;
• гидро-, тепло-, и звукоизоляция;
• материал для кровли;
• конёк для завершения монтажных работ на крыше.

Способов возведения крыш много, но стропильный каркас выполняется именно для двухскатных крыш. Это определяется оптимальностью комбинации уровень сложности / надёжность / качество для двухскатных крыш плюс самостоятельная выполнимость её монтажа для всякого заинтересованного в экономии средств домохозяина.

Основные элементы двухскатной мансардной крыши

Совет: для изготовления надёжного стропильного каркаса следует применять только сухую древесину высокого качества, которую предварительно должно обработать специальными составами для биозащиты и пожарной безопасности.

Особенности устройства мансардной крыши

Прочность и долговечность любой крыши определяется качеством стропил, достаточностью их размеров и неукоснительным соблюдением технологии монтажа. Методика строительства требует точности расчёта стропильной системы на этапе проектирования в возможно более подробной форме, что позволит избежать ошибок в процессе работы.

Далее выполняется собственно монтаж крыши, который включает в себя следующие моменты:

1. Закрепление мауэрлата (брус размером в 100 мм на 100 мм) по верху стен.
2. Установка мансардного каркаса из бруса того же размера. Его стойки, прикреплённые саморезными шурупами к балкам, идущим вдоль здания, служат подпорками для всей стропильной конструкции. Поверх них устанавливают перемычки — арки.
3. Установка оставшихся арок при помощи уголков и пластин.
4. Подготовка стропил (обрезка верхних концов для монтажа под определённым углом и вырезка пазов для соединения с мауэрлатом) с последующей их установкой.
5. Сборка обрешётки.
6. Закрепление паро- и теплоизоляции, которую монтируют с верхней стороны стропил.
7. Укладка гидроизоляционного материала, поверх которого монтируется кровельный материал.

Как показывает опыт, сооружение двухскатной крыши мансардного типа самостоятельно — дело вполне посильное для старательного домохозяина, обладающего строительными навыками. Следуйте при этом требованиям технологии строительства, и возведённая вами крыша надёжно будет защищать дом долгие годы.

В рубрике Кровля мансарды

Сохранить и поделиться:

Дизайн мансарды с двускатной крышей: 22 фото + видео

Вы мечтали в детстве о домике на дереве, куда можно было бы забраться подальше от людей и обустроить гнездышко?

Девочки грезили о домике для игр в дочки-матери. Мальчики – о жилище викинга, Маугли, пиратской хижине.

Но только теперь у вас появился дом своей мечты. Вот это везение! В нем есть чердачное помещение. Убираем оттуда весь мусор, облагораживаем его и прорабатываем дизайн интерьера мансарды с двускатной крышей.

С нашими советами, фотоподборкой и видео по ее обустройству (ссылку на видео выложим в конце статьи) это будет сделать совсем несложно.

Особенности мансарды под двускатной крышей

Мы уже описывали множество вариантов преображения мансарды в частном доме. Поэтому повторяться не будем. Отметим только, что чаще всего обладатели этого многогранного помещения задумываются над тем, как с пользой использовать углы между крышей (она же потолок и стена) и полом.

Но об этом мы тоже рассказывали – там можно хоть небольшую гардеробную поставить.

В доме с двумя скатами в разные стороны возможностей больше. Особенно, если крыша высокая. То есть опирается не на перекрытие, являющееся для помещения полом, а на стены. Тогда комната будет казаться просторней и вместительней.

Но будь крыша вальмовой, мансардной или с фронтонами – можно выгодно использовать мансарду. А проекты проще рисовать не на ватмане, а в одном из специальных приложений или программ для дизайна интерьера.

Варианты двускатных крыш

В общих чертах мы ранее рассказывали о материалах, текстиле, мансардных изюминках, как обыграть балки и скаты. Сейчас хотелось бы более предметно остановиться на таких вариациях мансардного помещения – спальни и детской.

Предполагается, что подготовительные работы по шумо- и гидроизоляции, утеплению и вентиляции уже проведены.

Делаем из мансарды спальню

Спальня – наиболее оптимальное решение для подобного помещения. В ней вы отдыхаете, то есть проводите время в горизонтальном положении. Поэтому скатная кровля не станет помехой для комфортного пребывания в комнате.

Осталось довести дизайн мансарды с двускатной крышей до совершенства.

• Двуспальную кровать можно поставить к окну изголовьем. Посмотрите на фото. В зависимости от того, как стоит крыша, кровать ставится либо к вертикальной стене, либо к скату крыши.

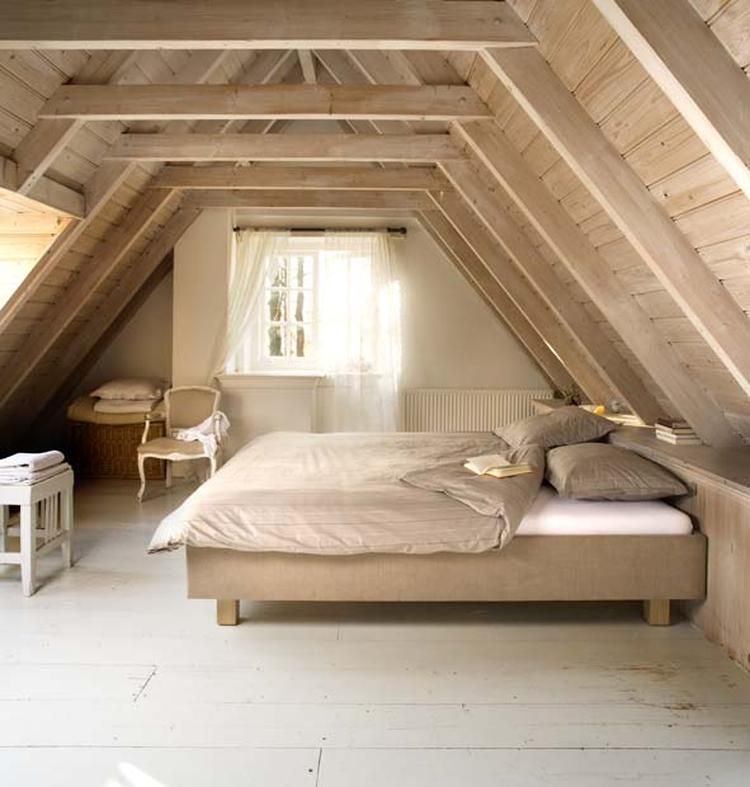

Лежа в кровати можно любоваться на звезды

Просыпаемся с первыми лучами солнца

Чтобы солнце сквозь окно не слепило глаза, занавесьте его римскими или рулонными шторами (об их выборе мы писали).

• Кровати можно поставить на возвышение, тогда появится место для хранения книг, постельных принадлежностей и прочих вещей.
• По бокам кровати тумбочки.
• Противоположную сторону мансарды отвести под зону красоты: туалетный столик, ширма для переодевания, стойка для одежды, комод или сделать фальшстену с телевизором.
• А если крыша опирается на стену, то в этой части мансарды оборудовать гардеробную линейного типа.

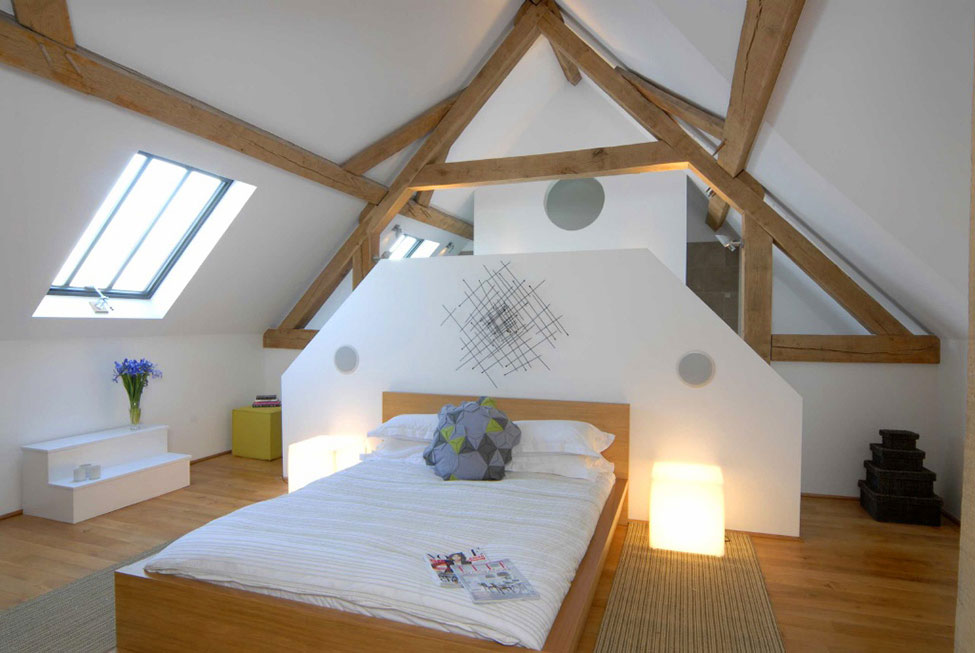

Фальшстена в спальне на мансарде

Площадь мансарды позволила сделать спальню мечты

Если спальня уже есть, то из мансардного помещения можно сделать дополнительную гостевую комнату. Отличие лишь в размещении кроватей – их ставят под скатами вдоль всей крыши.

Гостевая на 4 спальных места

Сюда можно убежать от домашних дел

Важно! Помните о цветовой гамме и ее влиянии на помещение. Думается, что спальня с белой мебелью – хорошая идея. Разбавив белоснежный интерьер яркими акцентами, получится не скучно – еще раз прочитайте статью об использовании в интерьере белого цвета.

Спальня вместе с ванной

Этот вариант хорош для продолговатых домов.

Часть комнаты отводится под спальню. Поскольку под кровом только отдыхают и расслабляются, места должно хватить на шкаф-купе, само ложе, туалетный столик, тумбочку.

Во вторую половину нужно будет провести водопроводные и канализационные трубы. А остальное: душевую кабинку или ванну, раковину, унитаз уже подобрать в соответствии с размерами получившейся гигиенической комнаты.

Собственная ванная комната в спальне – это так удобно

Таким же способом можно из мансардного помещения сделать спальню и рабочий кабинет или библиотеку. Только проводить потребуется уже другие коммуникации.

В спальне удалось выделить рабочий уголок

Детская на мансарде с двускатной крышей

Кому-то может показаться, что сделать детскую на мансарде – опрометчивое и неосторожное решение. Но, если вы позаботились о безопасности детей, установили хорошую и надежную лестницу, то все не так уж и ужасно.

Совет: на мансарде можно сделать детскую комнату для двух разнополых детей, применив зонирование при помощи разных оттенков.

Преимущество детской комнаты на мансарде в том, что малышам не нужна такая же высота помещения, как и взрослым. А дети будут счастливы, получив отдельную комнату – ведь она находится высоко, а через мансардное окно видны звезды. К тому же они обожают собственные укромные закутки, «халабуды», каморки – здесь они ощущают себя настоящими хозяевами.

Дети будут счастливы жить в такой комнате

У каждого из детей будет свой уголок

• Часть комнаты с наибольшей высотой отводится под зону игр.
• Там, где крыша опускается к полу, оборудовать различные места для хранения: стеллажи, сундуки, комоды, шкафы.
• На стену вокруг окна можно повесить полки для книг и коллекции кукол или машинок.
• Возле окна поставить один или два стола для занятий уроками или творчеством.

Кровати можно расположить различными способами:

• друг напротив друга под скатами кровли;
• одну кровать там, где идет скос крыши, вторую у торцевой стены;
• кровати у противоположных торцевых стен;
• поставить двухъярусную кровать;
• установить двойную кровать, где второе спальное место выезжает из-под первого.

Чтобы комната была светлой, стоит заменить мансардные окна среднего или маленького размера на большие. И использовать в интерьере белые, светлые тона. А яркие детали: текстиль, фасады мебели, стулья, полки, светильники, добавят контрастности и сделают комнату не такой скучной.

7 важных нюансов при разработке дизайна мансарды

Мансарда – довольно специфическое помещение. Поэтому нужно тщательно продумать каждую деталь.

1. Большое внимание нужно уделить изоляционным и инженерным работам. От этого зависит уровень комфортности пребывания в комнате.
2. Использовать в отделке желательно светлые тона – они добавляют простора.
3. Яркий или темный интерьер может «давить». Однако мансарда в эко-стиле или лофт будет смотреться уместно, если использовать светлую гамму и гладкую фактуру.
4. Стандартная мебель может не подойти по габаритам, поэтому придется ее заказывать.
5. Используйте многоуровневое освещение.
6. Большие панорамные окна предпочтительней маленьких. А от излишка света можно укрыться за жалюзи или римскими шторами.
7. Помещение наверху более закрыто, чем внизу – старайтесь не использовать синтетических материалов.

Чердак таит в себе массу возможностей. И главная из них – увеличить полезную площадь дома без капитальной перестройки, достройки дополнительных комнат и надстройки второго этажа. Используйте этот шанс. И обещанное видео.

Руководство по вентиляции чердака | HomeServe USA

Хотя вы можете подумать, что вентиляция чердака — это, ну, над головой , это не значит, что вы должны игнорировать это. Фактически, наличие надлежащей вентиляции чердака может иметь большое значение для продления срока службы вашей крыши, поддержания низких затрат на энергию и предотвращения дорогостоящих повреждений, связанных с влажностью.

Это также может вас заинтересовать: Как утеплить чердак за 7 шагов

Почему важна вентиляция чердака?

Если вы когда-нибудь были летом на недостроенном чердаке, то уже знаете: там может быть жарко. Без надлежащей вентиляции температура на чердаке может достигать нездоровых значений, что может быстро привести к проблемам. Без надлежащей вентиляции, обеспечивающей охлаждение, чрезмерная жара и влажность могут преждевременно состарить черепицу, деформировать и деформировать обшивку крыши и вызвать рост плесени и грибка. Более того, тепло может проникать даже в жилые помещения вашего дома, что затрудняет поддержание комфортных условий в доме. Все эти проблемы можно решить с помощью правильной системы вентиляции чердака.

Что такое фронтонная вентиляция?

Вообще говоря, если у вас двускатная крыша (также называемая остроконечной или скатной крышей), у вас, вероятно, есть фронтонные вентиляционные отверстия. Фронтонные вентиляционные отверстия — это вытяжные вентиляционные отверстия, расположенные на обоих концах пика остроконечной крыши, непосредственно под карнизом крыши по бокам дома. Как правило, дома имеют как минимум два вентиляционных отверстия на фронтоне, но если у вас более одного фронтона или пика на крыше, у вас, вероятно, больше вентиляционных отверстий.

Как работают вентиляция фронтона

Представьте, что вы открываете два окна на противоположных сторонах комнаты. Перекрестная вентиляция позволяет бризу проходить через пространство. Фронтонные вентиляционные отверстия работают почти так же, позволяя горячему воздуху выходить наружу и втягивая холодный воздух внутрь. Облегчая поток воздуха в чердачное помещение и из него, вентиляционные отверстия помогают сохранять чердак прохладным, предотвращая избыточное накопление влаги.

Что такое софитная вентиляция?

Вентиляционный софит — это еще один тип системы вентиляции крыши, который устанавливается под карнизом крыши, выступающим за линию стены. Эти вентиляционные отверстия имеют перфорацию, которая позволяет воздуху проникать в чердачное помещение и выходить из него, сохраняя чердачное помещение прохладным и предотвращая потенциально дорогостоящие повреждения, вызванные избыточным накоплением влаги.

Другие статьи по теме:

• 5 советов по изоляции для экономии энергии и денег
• Как подготовить дом к зиме: контрольный список для защиты от холода
• Сколько стоит утепление чердака?
• Чердачные вентиляторы против. Вентиляторы всего дома: что они делают и чем они отличаются
• Чего ожидать при проверке: ваш контрольный список проверки дома

Вентиляционные отверстия фронтона и софита работают вместе?

Как правило, потолочные вентиляционные отверстия работают вместе с вытяжными вентиляционными отверстиями для обеспечения максимальной вентиляции. Используя естественный поток воздуха, вентиляционные отверстия на потолке и на фронтоне могут регулировать температуру и вентиляцию вашего чердака. Поскольку софитные вентиляционные отверстия расположены намного ниже фронтонных вентиляционных отверстий, холодный воздух поступает через софитные вентиляционные отверстия и выходит через фронтонные вентиляционные отверстия.

Нужно ли закрывать вентиляционные отверстия на фронтоне зимой?

Фронтонные вентиляционные отверстия обеспечивают прохладу и сухость на чердаке в жаркие летние месяцы, но как насчет ледяных зимних месяцев? Тогда они тоже хорошо функционируют, и их следует оставлять открытыми.

Невентилируемые чердачные помещения могут быть проблематичными зимой, поскольку они удерживают теплый воздух, исходящий из жилых помещений вашего дома. Когда снег падает на теплую крышу, нижний слой может таять и стекать по крыше. А когда сток доходит до внешнего края, вода вновь замерзает в лед. Этот процесс может быстро привести к образованию ледяной дамбы, которая блокирует будущие стоки и скапливается под вашей черепицей. Помимо ледяных дамб, открытые вентиляционные отверстия предотвратят образование конденсата на чердаке.

Сохраняйте хладнокровие

В большинстве случаев температура на чердаке должна соответствовать температуре снаружи. Потратив время на правильную вентиляцию чердачного помещения, вы обеспечите, чтобы ваша крыша оставалась в хорошем состоянии круглый год, а ваши счета за электроэнергию были низкими.

Всегда следите за тем, чтобы вентиляционные отверстия на фронтоне были открыты для потока воздуха. Вы можете сделать это, проверив экраны и убедившись, что они не засорены и не заблокированы мусором. Регулярно очищайте их и выполняйте любой необходимый ремонт. Пока вы это делаете, сделайте то же самое с вентиляционными отверстиями софита. Если у вас ничего не установлено, рассмотрите возможность добавления некоторых.

Руководство по правильной теплоизоляции чердаков и крыш

Эксплуатация чердаков и крыш охватывает большую предметную область, поэтому это первая из двух статей, посвященных этой теме. В этой первой статье мы собираем всех на одной странице, объясняя науку и варианты, доступные для строителей и ремонтников. Во второй части мы рассмотрим еще более острые вопросы, связанные с развитием строительных норм и правил, реальными характеристиками крыш и некоторыми захватывающими новыми исследованиями характеристик крыш жилых домов.

Необработанные чердаки с вентиляцией обычно прекрасно работают в качестве встроенных буферов влаги. Под словом «буфер» мы подразумеваем пространство, которое позволяет внутренней влаге уноситься воздушными потоками или конденсироваться на нижней стороне обшивки крыши, где она безвредно испаряется («высыхает») или поглощается обшивкой и каркасом. прежде чем он в конечном итоге рассеется (опять же, «высыхает»). Незавершенный чердак позволяет легко осмотреть вашу крышу изнутри.

Но так заманчиво вернуть это чердачное помещение; вы можете использовать его для механики, для хранения или даже как место для изгнания подростков. Обычно мы настраиваем стены без такого буферного пространства. Так почему же мы сталкиваемся с проблемами влажности крыши гораздо чаще, чем с проблемами влажности стен? Чтобы ответить на этот первый вопрос, нам нужно проработать довольно длинный список вопросов о чердаках и крышах.

Какие есть варианты?

Большое разнообразие конфигураций чердаков и крыш является одним из признаков, по которым крыши заметно отличаются от стен.

Я пронумеровал их здесь в порядке предпочтения с точки зрения контроля влажности. Как любит говорить Стивен Бачек: «Выдыхайте до тех пор, пока не сможете».

фото: Питер Йост 1 . Вентилируемый чердак с торцевыми форточками – самый щадящий тип крыши. На этом фото (выше ) показана часть остроконечного двускатного дома автора с вентиляционным отверстием на каждом фронтоне. Обратите также внимание на доски обшивки крыши с зазорами, которые поддерживают шиферную крышу. Существует довольно небольшой потенциал сушки для всего пространства и сборки.

1. Вентилируемый чердак. Наиболее влагоустойчивым мансардным узлом является вентилируемый чердак. Правильно построенный вентилируемый чердак требует непрерывных слоев контроля воздуха и тепла на потолке верхнего этажа с вентиляцией от софита к коньку или от фронтона к фронтону.

С точки зрения движущей силы, вы получаете большое преимущество при использовании вентиляционных отверстий между потолком и коньком или вентиляционных отверстий сверху вниз (поддерживается эффектом дымохода).

Фото: J&R Products 2 . Вентилируемая полость. Показан недорогой вариант выше — вентилировать соборизованное пространство — использовать непрерывные вентиляционные лотки.

2. Утепленная скатная крыша с вентиляцией . Если вы не можете отказаться от чердачного пространства для управления влажностью, то наименее затратный способ вентиляции и защиты обшивки крыши — это вентиляция в пространстве каркаса крыши, но это занимает ценное пространство внутри полости, которую в противном случае можно было бы заполнить. с изоляцией.

Для этой конфигурации требуются непрерывные слои воздухо- и теплоизоляции на линии крыши с вентиляцией от потолка до конька в полостях каркаса крыши.

3. Утепленная скатная крыша с верхней вентиляцией . Если вы не можете отказаться от чердачного помещения или полости каркаса для вентиляции, вы можете добавить вентиляцию поверх обшивки крыши, но это сопряжено со значительными дополнительными затратами.

фото: Питер Йост 4 . Невентилируемая крыша в сборе. На фото над показана SIP-кровля над кухонной пристройкой дома автора. Утепленные кровельные панели не имеют вентиляции, а фальцевая металлическая кровля будет крепиться непосредственно к панелям.

Для этой конфигурации требуются непрерывные слои воздухо- и теплоизоляции на линии крыши с вентиляцией от потолка до конька на верхней стороне структурной обшивки крыши.

4. Невентилируемая утепленная крыша . Если вы сделаете свою крышу настолько сложной геометрической формы, что не сможете обеспечить вентиляцию от софита к коньку, или сделаете крышу с достаточно низким уклоном, чтобы не было движущей силы от софита к коньку, вы будете вынуждены сдаться. на вентиляцию и оставайся без вентиляции, в крайнем случае. Невентилируемая изолированная крыша по-прежнему должна иметь непрерывные слои воздухо- и теплоизоляции на линии крыши без вентиляции (для любого уклона крыши или уклона).

Примечание : Наша промышленность, особенно в холодных регионах, любит называть невентилируемые крыши «горячими», а вентилируемые крыши «холодными». Логика заключается в том, что вентилируемые крыши пропускают холодный сухой воздух по вентиляционным желобам, а невентилируемые крыши нагреваются без вентилируемого воздуха. Очевидно, что терминология противоречит климату, погоде, времени суток и направлению ската крыши. (Просто вентиляция здесь…)

Контроль «слоев». Каждая цветная линия на приведенном выше рисунке показывает непрерывные слои воды, воздуха и терморегуляции, а волнистые стрелки указывают направленное высыхание профиля пара. Эта архитектурная деталь основана на дизайне Стивена Бачека. В этой конструкции гипсокартон служит воздушным барьером для большей части потолка. По краям он переходит в плиты, которые устанавливаются в плоскости с потолочной обвязкой. Эти пластины обеспечивают поверхность для широкой наклейки, которая накладывается на верхние пластины стен и приклеивается к обшивке Zip System — воздушному барьеру для стен. Чтобы узнать больше об этой технике герметизации, см. статью Стива Бачека и Джейка Брутона «Энергоизоляция, которая работает», 18 апреля.

Почему слои непрерывного управления?

В каждом описании типичных вариантов крыши, которые я перечислил выше, я использовал термины «непрерывный» и «управляющие слои». Цель состоит в том, чтобы создать непрерывную линию защиты от проникновения воды, тепловых потерь, утечек воздуха и проникновения паров — с упором на непрерывную или «непрерывную».

К основным «уровням контроля» относятся (в порядке приоритета):

1. Непрерывный слой контроля объемной воды . Обшивка крыши или подстилающий слой должны быть должным образом защищены от атмосферных воздействий и соединены с гидроизоляцией на всех проходах.

2. Непрерывный слой контроля воздуха . Воздухонепроницаемая изоляция или листовой материал должны быть надлежащим образом герметизированы или соединены со всеми герметизирующими элементами в местах проходов и соединений с воздухорегулирующим слоем наружной стены.

3 . Специальный потенциал направленной сушки (профиль пара) . Все слои кровельной конструкции выбираются на основе паропроницаемости таким образом, чтобы высыхание в одном или обоих направлениях было возможно, поощрялось и достигалось.

4. Непрерывный терморегулирующий слой . Непрерывная изоляция устраняет или значительно уменьшает тепловые мостики. (Тепловые мосты в сборках крыш включают сквозные элементы конструкции, такие как стропила, которые проходят от внутренней плоскости потолка к плоскости внешней обшивки. Но они также включают стропила деревянного каркаса, которые проходят изнутри здания наружу для карнизных выступов.)

Проблемы на самом деле возникают, когда мы не соблюдаем их приоритеты.

Массовая утечка воды чревата серьезными проблемами, независимо от того, насколько герметична крыша в сборе, насколько хорошо она спроектирована для просушки или насколько непрерывной является изоляция.

Конденсат, вызванный утечкой воздуха в узле крыши, не может быть устранен сушкой путем диффузии или, во многих случаях, даже вентиляцией крыши. А устранение тепловых мостов должно включать в себя тепловые байпасы с утечкой воздуха. По сути, вы не можете выйти из проблемы утечки воздуха, особенно для крыш, выходящих на север, которые получают гораздо меньше солнечной энергии, чем три других основных направления (например, см. Фотографии ниже).

Способность к высыханию более важна для проектирования, чем терморегулирующий слой, потому что тепловой мост, не связанный с утечкой воздуха, может не вызывать конденсации, или, если это так, его можно контролировать или исправить изнутри. Сборка, у которой отсутствует способность к сушке, не может быть «переработана»; узел, скорее всего, останется влажным, если он намокнет.

Плохое управление подачей воздуха. На каждой из трех фотографий над показаны вентиляционные каналы, которые должны направлять холодный, сухой наружный воздух от потолка к коньку, но из-за отсутствия непрерывного слоя управления воздухом в плоскости потолка вентиляционные отверстия направляют негерметичные теплый, влажный воздух против холодной нижней стороны обшивки крыши.

Сколько способов может высушить крышу после намокания?

1. Водоотвод — это то, как мы удаляем воду — нашу самую большую угрозу — с крыши. Облегчение дренажа является немедленным и полным; это лучшее! Как только вода пропитает сборку, мы не можем слить ее, чтобы высушить, по крайней мере, не в качестве стратегии повышения производительности (хотя мы можем слить затопленную полость здания в качестве экстренной меры).

2. Конвективная сушка – это то, что происходит, когда сухой (или более сухой) воздух проходит мимо влажных материалов в строительной конструкции. Крыши с потоком воздуха от софита к коньку часто называют вентилируемыми (а не просто вентилируемыми), потому что существует фактический поток воздуха (а не просто диффузионное движение воздуха). Активное движение воздуха за счет конвекции во много раз мощнее как осушающая сила, чем диффузия. Конвективная сушка с помощью вентиляции является мощной и быстрой, но ее скорость и эффективность зависят от того, сколько энергии приводит в действие воздушный поток.

3. Диффузионная сушка . Если сборка намокнет, наша последняя линия защиты — положиться на диффузионную сушку. Если строительные материалы намокают, они могут медленно высыхать, выделяя свою влажность в виде пара. Здесь у нас есть два пути:

• Пар, проходящий через материалы, допускающие высыхание, наружу, где мир в целом забирает эту влагу без предупреждения
• Пары, проникающие через материалы, допускающие высыхание, во внутренние помещения, где системы кондиционирования воздуха работают как основной способ управления влажностью.

Ученые-строители называют проектирование и выбор материалов для сушки «составлением профиля пара» (см. «Проведение профиля пара» ниже). Диффузионная сушка происходит медленно и может быть недостаточно быстрой, чтобы предотвратить превращение проблемы с влажностью в плесень, грибок или даже проблему гниения. Переход от проблемы влажности к проблеме плесени часто определяется тем, насколько влажной становится сборка и как долго она остается влажной.

Итог . Сосредоточьтесь на непрерывности ваших объемных слоев воды и контроля воздуха, чтобы вам не приходилось полагаться на последнее средство: направленную сушку путем диффузии.

Как насчет пологих или компактных плоских крыш?

В действительности не существует такой вещи, как пассивная вентиляция в пологих или компактных плоских крышах, так как отсутствует конфигурация софита и конька, которая создавала бы разность давлений, которая поддерживала бы воздушный поток. Уильям Роуз в своей книге « Влажность в зданиях » (глава 7 «Чердаки», стр. 189, Wiley, 2005 г.) недвусмысленно высказался по этому поводу:

не должны быть построены как узлы с вентилируемой полостью, поскольку фактические трудности с получением потока через горизонтальную полость естественным путем весьма значительны».



Эффективна ли принудительная вентиляция?

Чердачные вентиляторы с электроприводом часто создают больше проблем с влажностью, чем решают, особенно с воздухопроницаемой изоляцией полости крыши или с отсутствием непрерывного слоя контроля воздуха на потолке верхнего этажа или в сборке каркаса крыши.

Имеет ли значение тип покрытия крыши?

Ещё бы. Некоторые кровельные покрытия изготавливаются и устанавливаются таким образом, что движение воздуха или пара практически отсутствует, что способствует высыханию. Кровельные мембраны, безусловно, не пропускают через себя воздух, и многие из них имеют очень низкую паропроницаемость (замедлитель схватывания класса 1). Вы могли бы подумать, что укладка битумной черепицы внахлест позволит хотя бы немного высохнуть за счет движения воздуха или пара, но это не так. Битумная кровельная черепица представляет собой пароизолятор класса 1. Металлические кровли со стоячим фальцем изготавливаются из паронепроницаемого металла класса 1, и когда они устанавливаются в непосредственном контакте с кровельным узлом внизу, движение воздуха или пара практически отсутствует.

Кровельные покрытия, которые изготавливаются или устанавливаются для обеспечения движения воздуха и пара, включают бочкообразную черепицу, шифер, гофрированную металлическую кровлю, а также деревянную черепицу и черепицу. Хотя в этих материалах и установках нет специального канала от софита к коньку, через установку может проходить достаточно воздуха, а сами материалы обладают достаточной паропроницаемостью, чтобы обеспечить различные уровни сушильного потенциала снаружи.

Проведение паропроницаемого профиля

Паропрофильный профиль — это качественный метод определения потенциала высыхания строительной конструкции на основе паропроницаемости каждого слоя сборки. Всего четыре шага:

иллюстрации: Тим Хили / Стив Бачек Какой твой ответ? Основываясь на ваших показаниях профиля пара для каждой секции крыши, показанной над , насколько хорошо они будут сохнуть? В каком направлении будет течь пар? Во второй части этой статьи мы вернемся к двум профилям пара, показанным на этих двух иллюстрациях , и рассмотрим, насколько хорошо будет сохнуть каждая крыша в заданном направлении.

1. Определение паропроницаемости каждого компонента или слоя сборки. Вы можете определить паропроницаемость, используя Таблицу свойств строительных материалов Building Science Corporation или получив информацию от отдельных производителей продукции и стандартизированные результаты испытаний для ASTM E96.

2. Присвоить класс каждому слою на основе этой информации»
а. > 10 перманентная проницаемость – паропроницаемость: практически нет ограничений на высыхание сушка
с. 0,1 – 1,0 проницаемость – замедлитель схватывания класса II: значительная устойчивость к высыханию, но все же некоторая способность к высыханию
d. < 0,1 проницаемость – замедлитель схватывания класса I: незначительное высыхание или его отсутствие

3. Оценить степень и направление преобладающего парообразования. Это означает учет пара, связанного с климатом, и уровней влажности, связанных с типом здания и количеством людей. Дом для пары пенсионеров, живущих на Гавайях в каменном доме площадью 5000 квадратных футов, испытывает очень мало пара или давления, в то время как многоквартирный дом с деревянным каркасом площадью 1200 квадратных футов с шестью жильцами в Оттаве, Канада, испытывает экстремальный паровой поток или давление.
4. Определите наименее паропроницаемый компонент(ы) и определите, ограничивает ли этот компонент или эти компоненты высыхание чувствительных к влаге компонентов. Обеспокоенность должна или будет высокой, если ограничивающим компонентом является замедлитель схватывания класса I, и по-прежнему вызывает некоторую озабоченность, если ограничивающим компонентом является замедлитель схватывания класса II.

Существует множество переменных, которые увеличивают или уменьшают потребность в сушке сборок. Цель состоит в том, чтобы определить потенциал направленной сушки на основе профиля пара. Однако ограниченный потенциал высыхания не приводит к поломке сборки, если она намокнет. Многое зависит от того, сколько влаги видит сборка, сколько солнца она видит и насколько устойчивы ваши водо- и воздухонепроницаемые слои.

Еще не все

На данный момент мы заложили основу для понимания фундаментальной строительной науки, которая определяет, как промокают крыши.
