Расчет и строительство двухскатной мансардной крыши

Строительство любой конструкции начинается с подготовки проектной документации и выполнения расчетов, необходимых для определения нагрузки и покупки материала. Правильно устроенная двускатная крыша с мансардой позволяет значительно увеличить полезную площадь строения. В этой статье мы расскажем, как выполнить правильные расчеты конструкции, а также разберем основные этапы строительства.

Характеристика и основные элементы конструкции

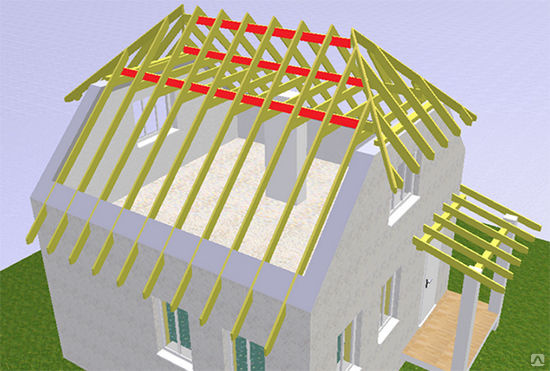

На фото представлены элементы 2-скатной конструкции.

Конструкция двухскатной мансардной крыши зависит от нескольких параметров будущего дома, а именно:

  • толщина стен;
  • планировка дома;
  • размер строения;
  • наличие в доме несущей продольной стены.

Основой двухскатной крыши является ее каркас, чтобы конструкция смогла эксплуатироваться длительное время, обязательно учитывают географическое расположение строения и климатические условия. Стропильная конструкция включает в себя следующие элементы:

  • боковой и коньковой прогоны;
  • наслонные или висячие стропила;
  • мауэрлат;
  • связующие детали: диагональная связь, подкосы, распорки.

Для информации! Для получения просторного помещения рекомендуется брать угол наклона скатов 50 градусов. Наличие крутых скатов сделает крышу дома тяжелой и увеличит ее парусность, при сильной ветровой нагрузке количество материала значительно увеличится.

Как правило, конфигурация всей конструкции подбирается с учетом желаемой площади мансардного помещения и архитектурных особенностей дома. На фото представлен проект дома с двускатной мансардной крышей

Выполнение расчетов

Выполнение расчета начинается с определения схемы каркаса будущей конструкции, она может быть наслонной или висячей. Висячая стропильная система фиксируется на мауэрлат и затяжку, а наслонная фиксируется на стеновую конструкцию дома.

На фото представлены две схемы стропильной системы в доме.

Для информации! Наслонная схема используется в строениях, где расстояние между стеновыми конструкциями превышает 6,5 метров.

Вычисление снеговой нагрузки двускатной крышей выполняется по формуле:

S = Sg x k, где

  • S — значение снеговой нагрузки;
  • Sg — вес снега на 1 м2 площади;
  • k — коэффициент, который зависит от угла наклона кровли, как правило, составляет 1,0 для плоской крыши и 0,7 для крыши с наклоном.

Расчет ветровой нагрузки выполняется по формуле:

W = k x Wo, где

  • W — значение ветровой нагрузки;
  • Wo — значение ветровой нагрузки, которая определяется индивидуально для каждого региона согласно СНиП;
  • k — коэффициент, при помощи которого вычисляется колебание ветровой нагрузки, тип местности и высота дома.

В домах, где по проекту предусмотрена крыша с крутым склоном, расчет снеговой нагрузки можно не выполнять. В качестве материала используют дерево, которое имеет высокую устойчивость к перепадам температурного режима и процессам гниения. Как правило, применяют лиственницу либо деревья хвойных пород. Стоит отметить, есть еще один важный момент в проектировании крыши — расчет высоты конька. Высота и ширина мансардного помещения зависит от длины затяжек и высоты стоек. Расчет высоты конька выполняют следующим образом:

длина фундамента х на высоту строения / 2.

Как выполнить профессиональный расчет мансардной крыши в два ската можно узнать из видеоролика

Основные этапы строительства

Двускатная мансардная крыша включает в себя несколько важных этапов строительства. Каждый этап выполняется постепенно, в работе рекомендуется использовать качественные материалы и придерживаться стандартов. Возведение крыши своими руками с двумя скатами мансардного типа состоит из:

  • Фиксация мауэрлата к стене — брус фиксируют по длине всей конструкции, на которую опирают стропила. Мауэрлат фиксируют по всей длине несущего элемента, соединение которого выполняют сращиванием. На фото показано соединение мауэрлата друг с другом
  • Запиливают брусья под углом 90С, соединяют элементы при помощи гвоздей, болтов или проволоки. Монтаж мауэрлата выполняют при помощи смещения в одну сторону либо строго по центру несущей стены.

Совет специалиста! Не рекомендуется размещать мауэрлат к стене ближе, чем на 5 см до наружного ее края. Такое расстояние не даст необходимой прочности конструкции и значительно снизит ее степень выносливости в ветровых и снеговых нагрузках.

  • Стропильные фермы — двухскатная крыша требует выполнения установки брусьев на крыше, правда, такой способ установки может вызвать затруднения при резке на высоте. Еще стропильную систему можно собрать на земле, а потом поднять ее наверх. Сборка внизу позволяет быстро собрать все элементы, однако, при поднятии системы может понадобиться специальное оборудование. Специалисты рекомендуют использовать в работе шаблоны, для их изготовления необходимо взять две доски, длина которых равна длине стропила и соединить их между собой.
  • Установка стропильных ног — элемент устанавливается на мауэрлат, внизу ног делают запилы. Установку ног делают с противоположных торцов крыши, для их правильной установки рекомендуется применять временные распорки и подкосы. На фото показана схема крепления стропильных ног к мауэрлату.

Для информации! Если монтаж стропильной системы выполняется на крыше строения, рекомендуется после установки ног установить опору конька и зафиксировать к нему стропильный пар.

  • Установка конька — коньковый узел фиксируют такими способами: методом накладки на брус, метод без применения опорного бруса и способ врубки.

На фото показана схема современного метода установки конькового узла.

  • Когда вся система полностью установлена, выполняется прочная фиксация всех конструктивных элементов.
  • Монтаж обрешетки — обрешетка служит для удобства передвижения по плоскости будущей конструкции, поэтому монтируют ее исходя из используемого кровельного материала. Шаг обрешетки может быть:
  1. 440 мм — при использовании профнастила или шифера;
  2. 300-350 мм — при использовании металлочерепицы;
  3. сплошной настил — при использовании мягкой кровли.

Крыша своими руками может быть выполнена качественно только при условии правильно устроенной стропильной системы. Перед началом проведения работ рекомендуется изучить правила расчета основных конструкционных элементов, а также разобраться с элементами крепления.

Двухскатная мансардная крыша своими руками: конструкция

Характеристики двухскатной мансардной крыши и основные элементы конструкции. Выполнение расчетов крыши. Основные этапы строительства.

Источник: build-experts.ru



Особенности, устройство и самостоятельный монтаж двухскатной мансардной крыши

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

  • фронтон – торцевая часть скатов кровли;
  • мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки.
    Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
  • стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
  • конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
  • стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
  • лежень – горизонтальный брус, на который монтируются стойки;
  • прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
  • затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
  • подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
  • обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

  • остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
  • классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
  • ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней – в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

  1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
  2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
  3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
  4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

  • изделия должны быть легкими, но прочными;
  • все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
  • выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
  • для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Устройство двухскатной крыши с мансардой: конструкция, монтаж своими руками, расчет

Устройство двухскатной крыши с мансардой. Конструкция кровли с двумя скатами. Особенности, проектирование и монтаж своими руками мансардной двускатной крыши.

Источник: kryshagid.ru



Как построить мансарду с двухскатной крышей

Давно в прошлом те времена, когда подчердачное пространство использовалось только для хранения ненужных вещей или в качестве сезонного склада для продуктов. Современные частные дома практически всегда дополняются мансардами – утепленными помещениями жилого типа, расположенными под крышей здания. Строительство мансард – не очень сложный процесс, практически не отличающийся от обустройства обычной кровли, построить дополнительную комнату вполне можно и своими руками.

Как построить двухскатную крышу с мансардой, какую конструкцию предпочесть, как провести утепление, изоляцию и отделку новой комнаты – об этом в данной статье.

Выбор конструкции кровли

Существует множество конструкций двухскатных крыш с мансардой, одни из них простые, другие более сложные и эффектные.

Самыми распространенными считаются крыши:

  • обычные двухскатные , когда одинаковые по размеру скаты наклонены под определенным углом – обычно наклон составляет 40- 45 градусов;
  • ломаные двухскатные кровли выполнить немного сложнее, ведь состоят они из двух элементов: коньковой части, которая представляет собой обычную двухскатную конструкцию, и боковых частей, угол наклона которых намного больше;
  • асимметричные кровли с мансардой тоже встречаются достаточно часто, выглядят они эффектно, но полезной площади внутри мансарды очень мало;
  • полувальмовые крыши тоже являются разновидностью двухскатных конструкций, в основании такого типа кровли лежит трапеция. Мансарды под такими крышами просторные, с высокими потолками, а сам дом надежно защищен от ветровых нагрузок и обильных осадков. Однако вес конструкции и сложность ее реализации стали причиной не слишком большой популярности полувальмовых крыш.

Это только краткий перечень самых популярных конструкций, под которыми может располагаться мансарда.

Обычная двухскатная крыша

Это самый простой вариант конструкции, который можно реализовать не только для новых домов, но и для тех, которые уже находятся в эксплуатации. Масса двухскатной кровли не очень большая, поэтому строительство мансарды не навредит дому, его несущим конструкциям и фундаменту (конечно, если сооружение возводилось с учетом строительных норм и расчеты выполнялись с запасом прочности).

Выглядит двухскатная кровля как равнобедренный треугольник, боковые грани которой наклонены под одинаковым углом к основанию. Как правило, угол наклона составляет 40- 50 градусов – такая высота кровли даст возможность обустройства мансарды с комфортной высотой потолков.

Стропила двускатной мансардной крыши, чаще всего, устанавливают по принципу висячей конструкции – когда стропильные балки опираются только на наружные несущие стены. Это дает большую нагрузку на фундамент и сами стены дома, поэтому рекомендуется укреплять стропила укосами, распорками и бабками, чтобы равномерно распределить распирающую силу.

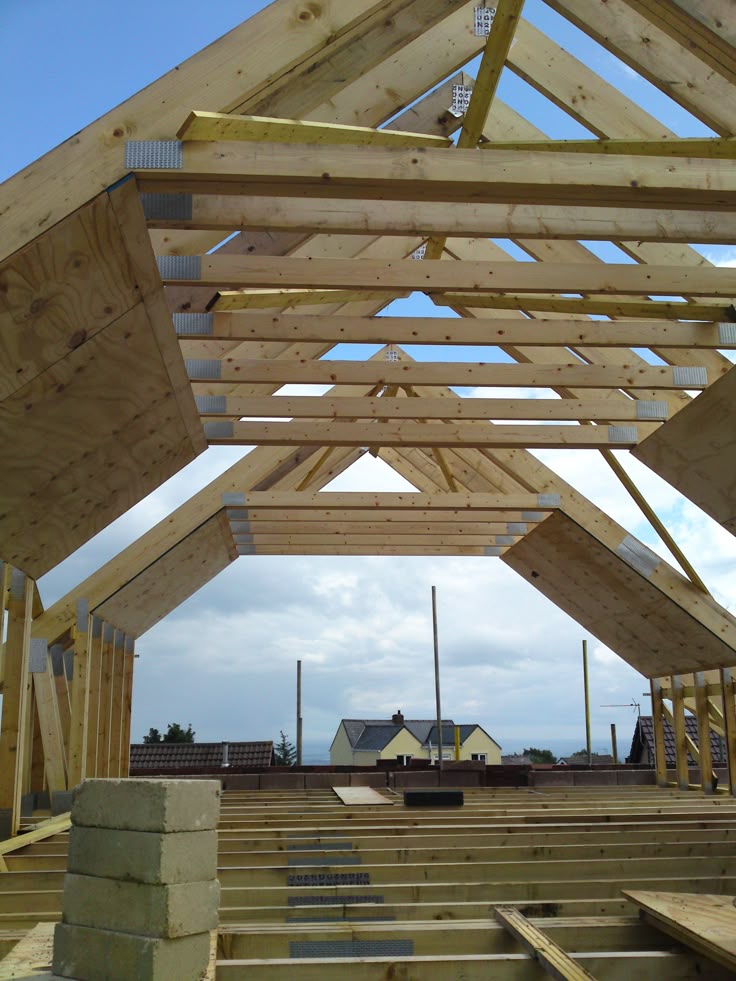

Ломаная двухскатная кровля

Крышу со сложной геометрией, в разрезе имеющую форму пятиугольника, принято называть ломаной. Очень часто эту конструкцию используют именно для тех домов, которые планируется обустраивать мансардой.

Преимущество ломаной конструкции в том, что площадь мансарды под ней будет значительно больше, чем под обычной скатной кровлей, а высота самой крыши окажется даже меньше.

Делать крышу ломаной формы значительно сложнее, в одиночку здесь не справиться, нужно хотя бы две пары рук. Строительных материалов тоже потребуется больше, зато удастся построить полноценную комнату – мансарду с высотой потолков больше 200 см.

Устройство стропильной системы ломаной кровли с мансардой отличается от конструкции обычной скатной крыши: верхняя часть выполняется по принципу висячих стропил, а боковые элементы делаются наслонными – опирают стропила на вертикальные стойки.

Часто встречается устройство ломаной кровли с мансардой, когда все стропила являются висячими. В этом случае дом должен иметь центральную несущую стену с отдельным фундаментом. По линии конька устанавливают вертикальные стойки, нижняя часть которых будет переносить часть нагрузки на несущую стену и фундамент под ней.

Такой подход помогает существенно разгрузить дом и его элементы и сделать крышу более простой конструкции, без дополнения стропил распорками, стяжками и прочими элементами.

Особенности двухскатной мансардной крыши

  1. Возможность увеличения жилой площади дома, примерно, в 1,5 раза.
  2. Дешевизну сооружения, по сравнению с надстройкой второго этажа или пристройкой части дома.
  3. Отсутствие необходимости в усилении фундамента и несущих стен здания.
  4. Простоту монтажа и отделки.
  5. Рациональность мансарды, на территории которой можно оборудовать полноценную комнату (для этого необходимо подвести все коммуникации).

Из недостатков двухскатной крыши с мансардой можно отметить:

  1. Необходимость устройства более высокой кровли с длинными скатами, что повышает стоимость конструкции и нагрузку на опоры дома.
  2. Теплопотери в зимний период, требующие качественного утепления кровли.
  3. Чрезмерный нагрев мансардного помещения летом, из-за чего придется уделить внимание изоляции комнаты, вентилированию и кондиционированию воздуха.

Ясно одно – прежде, чем решиться на строительство крыши с мансардой, необходимо взвесить все «за» и «против». А главное – сделать все инженерные расчеты, чтобы убедиться в возможности возведения такой постройки и ее безопасности для людей.

Устройство двухскатной крыши

Всем известно, что крышу держат стропила – они являются ее «скелетом», опорой. Усложненная мансардой конструкция часто не обходится одними стропилами, ее усиливают дополнительными элементами.

Во время строительства крыши с мансардой нужно знать о таких деталях, как:

  • Мауэрлат – брус, уложенный на наружные стены дома с предварительной гидроизоляцией их верхних частей рубероидом или другим материалом.
  • Стропила – балки размером 50х100 или 100х150 (в зависимости от размеров кровли и нагрузок на нее), верхняя часть которых сходится в коньковой части, а нижняя опирается на мауэрлат.
  • Обрешетка устанавливается на стропильные ноги, является основой для крепления кровельного материала, может выполняться из деревянных планок, досок или фанеры.
  • Конек – угол верхней части треугольника, образованного стропильными ногами. Может выполняться в виде отдельного конькового бруса или балки.
  • Растяжки и ригели – распорные элементы, которые нужны для распределения нагрузки на стропильную систему и ее уравновешивания. Устанавливаются горизонтально в верхней части треугольника стропил. Нужно помнить, чем выше расположен ригель, тем толще и мощнее он должен быть.
  • Стойки и бабки – вертикальные опоры, которые устанавливают под серединой каждого стропила или по линии конька. Они призваны передавать нагрузку на несущие стены дома.
  • Подкосы или укосы располагаются под углом, переносят нагрузку со стропил на распорные элементы.
  • Лежень – копия мауэрлата, которую укладывают на пол мансарды и опирают на нее вертикальные стойки и бабки.
  • Схватка нужна на тех крышах, ширина которых превышает 13 метров. Это крепкая балка, установленная между стойками и распирающая их в противоположные стороны.

Этапы строительства двухскатной крыши с мансардой

Начинать любое строительство необходимо с точного расчета. Особенно эта часть важна для мансардных помещений – ведь и вверху и в нижней части дома будут находиться люди, в первую очередь, нужно позаботиться об их безопасности.

Часто непрофессиональные строители забывают о том, что принимать во внимание нужно не только вес строительным материалов, изоляции и утеплителя. Мансарду нужно будет отделывать, использовать тяжелые шпаклевки, напольное покрытие, потолочную отделку. Кроме того, в этой комнате будет располагаться мебель, а так же, здесь будут находиться люди. Все эти факторы обязательно учитываться при расчете максимально возможной нагрузки на крышу и ее конструктивные элементы.

Изоляция кровли

В первую очередь, собранную из стропил крышу необходимо изолировать. Так как мансарда – жилое помещение, нужно подумать не только о стандартной тепло-, паро- и гидроизоляции, но и о защите комнаты от посторонних уличных звуков. Крыша будет находиться прямо над головой живущего в мансарде человека, поэтому шум ветра или капли дождя могут стать для него настоящей проблемой.

Проводить теплоизоляцию мансард можно либо по внешнему краю крыши, либо по внутреннему контуру самой мансарды. В первом случае нужно использовать влагостойкие непористые материалы, такие как минеральная вата, например. Для внутреннего утепления вполне подойдет любой утеплитель, типа пеноплекса, пенопласта или рулонных изоляций.

Обязательно необходимо выполнять пароизоляционный слой. В помещении под крышей будет находиться человек, там предполагается установка отопительных приборов, поэтому разница между наружной и внутренней температурами воздуха будет существенной. Это непременно приведет к конденсированию влажного теплого воздуха, намоканию теплоизоляции и стропильной системы. Чтобы предотвратить гниение и потери тепла, использую специальные пароизоляционные мембраны.

Гидроизоляционный слой укладывают сверху кровельного пирога – пленка призвана защищать дом от проникновения влаги снаружи.

Монтаж кровельного материала

Сам процесс укладки кровельного материла на дома с мансардой ничем не отличается от перекрытия обычной двухскатной крыши. А вот выбирать материал нужно с учетом некоторых нюансов.

Дело в том, что задача строителя в данной случае – как можно больше снизить вес мансарды и всех конструкций крыши, чтобы обезопасить дом и его несущие элементы от перегрузки.

Именно поэтому выбрать в качестве кровельного материала для крыш с мансардой нужно что-то надежное, но легкое. Отлично подойдет металлочерепица, ондулин, шифер.

Выбор шага стропил, обрешетки и самого кровельного материала должен основываться на расчете с учетом таких факторов, как:

  • предполагаемые нагрузки от ветра и снежных масс;
  • климатические особенности региона;
  • площадь дома и размеры крыши;
  • дополнительные конструкции в виде вентиляции, антенн, окон;
  • материал и размеры фундамента и несущих стен.

Кроме всего перечисленного для крыш с мансардой добавляется еще и вес отделочных материалов, мебели и людей, находящихся внутри.

Заключение

Осталось вмонтировать окна, без которых не обойдется любая мансарда, и выполнить отделку комнаты в определенном стиле.

Построенный таким способом дом может быть просторным даже при небольшой площади основания, это экономит время и средства семьи. А воплотить идею расширения полезной площади вполне можно своими руками.

Как сделать мансарду с двухскатной крышей

Строительство мансард – не очень сложный процесс, построить дополнительную комнату вполне можно и своими руками.

Источник: proroofer.ru



Двухскатная крыша с мансардой – экономия средств

И шалаш может показаться уютным жильем, но только летом, зимой же хочется находиться в тепле, и самым простым решением для большой семьи будет двухскатная крыша с мансардой на одноэтажном коттедже.

1 Щипцовая и полувальмовая двухскатная крыша с мансардой

В строительстве обычно самая простая архитектурная конструкция является и самой недорогой, ярким примером тому может быть сравнительная стоимость готового вагончика бытовки и щитового садового домика. Однако при этом нужно соблюдать баланс между экономией и удобством. В частности, рассмотрим одноэтажный коттедж с мансардой. Подкровельное жилое пространство можно организовать под самой простой стропильной конструкцией – односкатной, но при этом будет потеряно довольно много полезной площади. И совсем другое дело, если оборудовать благоустроенный и пригодный для проживания чердак под двускатной крышей.

Итак, нас интересует кровля, состоящая из сходящихся под углом двух плоскостей, именуемых также скатами, которые совсем не обязательно должны иметь равную площадь. Подобная конструкция также называется щипцовой. Наиболее распространены равносторонние кровли такого типа, однако двускатная крыша с мансардой может быть и асимметричной. В любом исполнении стропильная система начинается и завершается фронтоном – вертикальной треугольной плоскостью, являющейся продолжением стены первого этажа на чердачном уровне. При этом в доме может быть только два фронтона, за исключением постройки с многощипцовой кровлей.

Двускатная крыша бывает и полувальмовой, то есть снабжается двумя дополнительными плоскостями. Данное решение более сложное конструктивно, поскольку в этом случае фронтон имеет форму трапеции, а над ним образуется небольшой треугольный скат. Мансарда под двускатной крышей такого типа будет отличаться от помещения под щипцовой кровлей только наличием дополнительных участков наклонного потолка в торцах помещения. То есть никакой практической пользы эта полувальмовая система не дает, и может быть использована разве что для увеличения эстетических свойств постройки. Другое дело, если использовать полувальмовый четырехскатный вариант кровли, но такого рода конструкция нас сейчас не интересует.

Рассмотрим достоинства и недостатки внутреннего пространства под двускатной крышей. Прежде всего, мы имеем как минимум две вертикальные плоскости, даже если мауэрлат уложен чуть выше уровня перекрытия. Если же точка пересечения кровли с несущей внешней стеной приподнята на метр-полтора над мансардным полом, фронтонные стены становятся просто дополнительным преимуществом при расстановке типовой мебели. При четырехскатном варианте интерьер пришлось бы подгонять под наклонные стены (или, с другой точки зрения, скошенный потолок). Однако вертикальные окна на мансарде являются скорее недостатком, поскольку из-за откосов теряют около 40 % потока света, в отличие от специальных кровельных стеклопакетов.

2 Двухъярусная мансарда под двускатной крышей

Сколько помещений удастся уместить в ограниченном внешними стенами пространстве? На шестидесяти квадратных метрах фундамента – не более 4 площадью 3х5 метров, или 8 маленьких комнат, с пространством 3х2.5. То есть либо несколько просторных помещений, либо много тесных клетушек. Мансарда предоставляет дополнительное жилое пространство, что позволяет обеспечить каждого домочадца отдельной спальней даже большой семье, и при этом не делать на первом этаже крошечные каморки. Но при возведении достаточно высокой кровли с основанием ближе к 100 метрам (за счет выноса чердачного перекрытия за пределы стен, на консолях или столбах) есть вариант сделать двухъярусную мансарду.

Если вынести чердачный этаж за пределы здания, необходимо дополнительное утепление перекрытия за границами дома.

Такой вариант обеспечит семью дополнительными комнатами под коньком крыши, которые, при должном уровне термоизоляции и вентилирования, будут иметь достаточно комфортный микроклимат. Правда, трудно рассчитывать, что на втором ярусе будет просторно, в лучшем случае площадь пола будет составлять одну треть от ширины перекрытия мансардного этажа. При этом часть пространства в нижних точках наклонных потолков будет вполне ожидаемо потеряна. Однако небольшая спаленка или даже кабинет с обсерваторией вполне уместится, так же на втором ярусе можно сделать гардеробную. А при наличии нескольких “дормеров”, или, иначе, слуховых окон в нишах, получатся уютные альковы, в которых могут располагаться уголки для отдыха.

Конструкция двухъярусной мансарды не сложнее обычной стропильной системы, которая просто делается более частой и с увеличенным запасом прочности. Полом второму уровню служат, по сути, расположенные точно в центре между коньком и перекрытием стяжки стропил, которые тоже должны обладать высокой надежностью. Единственный недостаток такой конструкции – сложность расчетов, которые рекомендуется доверить специалистам в ближайшем архитекторском бюро, даже если строительством вы намерены заниматься самостоятельно. Следует учитывать, что для легких каркасных домов двухэтажные мансарды не предусмотрены.

3 Просторная мансарда под ломаной кровлей

Самое приятное – когда мансарда двускатной крыши своими руками возведена в процессе строительства загородного дома или переоборудована из чердака купленного коттеджа. И лучше всего для самоучек для начала обойтись простой конструкцией, например, описанной выше щипцовой. Однако если усадьба еще только в планах, и хозяева хотят получить в итоге просторную мансарду, они чаще всего отдают предпочтение ломаной крыше. Это один из довольно распространенных вариантов двускатной кровли, каждая из двух плоскостей которой разделена на две части и как бы переломлена.

Рассматриваемый нами тип стропильной системы очень выгоден, поскольку обеспечивает максимум пространства, пригодного для перемещения. И все благодаря тому, что наклон стен ниже точки излома довольно незначительный, благодаря чему вертикальные переборки для создания правильной геометрии комнаты можно вообще не ставить. Правда, если оставить наклонные стены, к ним нельзя будет приставить типовые шкафы и стеллажи, разве что придвинуть их к стене фронтона. Зато необычная форма помещения создаст романтичную атмосферу.

Двухскатная ломаная крыша с мансардой имеет еще один недостаток, кроме сложности с расстановкой стандартного интерьера, причем более существенный. А именно – непростой тип стропильной конструкции. Если обычный щипцовый вариант кровли состоит из двух соединенных внахлест в верхней части прямых стропильных ног, то ломаная кровля собирается из отдельных частей. То есть до стяжки идет одна часть стропила, а дальше, после точки преломления – вторая деталь. Следовательно, нужны иные расчеты нагрузки, отличающиеся от тех, которые годятся для щипцовой крыши. Да и увеличение точек соединения требует использования более прочных соединительных элементов.

Двухскатная крыша с мансардой – ее достоинства и недостатки видео

Имея в наличии обучающее видео, уложить кровлю можно и без опыта, но сначала нужно определиться, будет это двускатная крыша с мансардой или же четырехскатная

Источник: remoskop.ru



Конструкция двухскатной мансардной крыши: как не наделать ошибок при строительстве?

Современная мансарда – это помещение с наклонными или частично наклонными стенами, а порой и потолком. Благодаря наличию мансарды в доме существенно сокращаются теплопотери, а любое жилое помещение лишним быть не может. Так, мансарда обычно служит замечательной гостевой комнатой, библиотекой, мастерской, рабочим кабинетом и просторной гардеробной. Причем конструкция двускатной мансардной крыши может быть как классической, с прямыми скатами, так и ее отдельным видом – ломанной, более удобной и современной. И у каждого из варианта – свои преимущества!

Виды мансардной двускатной крыши

Вы удивитесь, но под понятием двускатная крыша способны прятаться удивительные открытия в виде смещенного центра, разных углов и других архитектурных хитростей. Потенциал огромен, тогда как, например, односкатные и шатровые крыши для обустройства мансарды подходят менее всего.

Если говорить в общем, то основных видов двускатной мансардных крыш всего два:

Вариант #1 — мансарда под классической двускатной крышей

Вот самый простой пример конструкции мансардной крыши. Так, вдоль несущих стен закреплена нижняя часть ската, представленная в виде прямоугольных треугольников. Собирают их, как наслонные стропила, и дополнительно связывают схватками. Причем одна из боковых сторон – это будущий каркас для стен мансардной комнаты и, в то же время, опорная стойка. А соединяют верхнюю часть крыши висячие стропила, при помощи затяжки.

В общем для устройства мансардного помещения подходит и обычная двускатная мансардная крыша с фронтонами. Тогда в чем же конструктивная разница между обычной двускатной крышей и ломаной двускатной крышей, которую еще называют мансардной? Дело в том, что при расчете и проектировании стропильной системы первой принято брать во внимание такие параметры:

  1. Вес кровельного материала.
  2. Вес стропильной системы.
  3. Климатические особенности местности.

А вот при проектировании мансардной крыши этих пунктов – целых пять:

  1. Вес кровельного материала.
  2. Вес стропильной системы.
  3. Ветровая и снеговая нагрузка местности.
  4. Вес материалов, которые входят в кровельный пирог: тепло-, гидро- и пароизоляция.
  5. Вес всех элементов внутренней отделки мансарды.

Вариант #2 — мансарда под ломанной двускатной крышей

Ломаная крыша – это покатая крыша, состоящая из двух основных частей – верхней крутой и нижней, более пологой. Причем нижняя часть может быть даже с углом 90°.

Ломанную двускатную крышу как раз и строят для того, чтобы разместить под ней мансарду. Если говорить о геометрии, в основе ломанной крыши – прямоугольники, над ними – треугольники и еще два уже прямоугольных треугольников с каждого бока. Мансарда под такой крышей получается просторной, с высоким потолком и комфортной геометрией.

Строительство такой крыши также не предоставляет никаких сложностей:

  • Сначала на балки перекрытия дома ставим опорные стойки каркаса.
  • На стойки укладываем прогоны так, чтобы они оказались параллельны стенам.
  • На готовый каркас монтируем верхнюю часть конструкции – висячие стропила.

Хотя, есть и некоторые особенности:

Вариант #3 — мансарда под крышей с выносными консолями

Еще один популярный вариант мансардной крыши – крыша с выносными консолями. Если балка перекрытия выносится за несущую стену, тогда стропильную ногу уже следует опирать на нее, балку, а не опорный брус, и обязательно усиливать стропила подкосами. К чему такие хлопоты? Значительно увеличивается жилая площадь мансарды!

Вариант #4 — мансарда не на всю ширину крыши

Крышу обычно располагают по всей ширине здания, но не всегда. Нередко такую крышу делают только с одной из сторон от продольной оси, а вторая сторона накрывается более крутой скатной кровлей. Это называется несимметричной кровлей.

И если стены мансарды повторяют скаты такой кровли, такой интерьер считается оригинальным. Правда, для некоторых людей психологически комфортнее, когда комната – это комната, со своей строгой геометрией и без наклонов.

Важные особенности такой постройки

Особенность конструкции мансардной крыши в том, что такая стропильная система изготавливается из стропил и стоек, которых обрезают в местах переломов скатов под определенным углом. Да, вся сложность только в соединениях! И все, что вам нужно, это точно определить угол наклона верхней части крыши, правильно рассчитав будущие нагрузки на крышу и высоту потолка мансарды.

Крайне важно, чтобы вся мансардная крыша, включая внутреннюю стропильную систему, получилась максимально легкой конструкцией. Почему так? Потому, что мансарда, как жилое помещение, еще будет утепляться и отделываться изнутри, еще будет стоять мебель, ходить человек (да и не один). Также учтите, что современные мансарды оснащены всей необходимой инженерной коммуникацией: вентиляцией, отоплением, электричеством, кондиционированием и даже порой и вытяжкой.

Все это – немалая дополнительная нагрузка на весь дом, и в частности на фундамент. А потому старайтесь хотя бы саму крышу сделать легкой, но прочной. И проще всего экономить как раз на кровельном покрытии. Самый простой вариант такой:

Стропильную систему мансардной крыши принято сооружать по принципу висячих стропил. У этих стропил нет средних опор, а потому под крышей образовывают внутреннее единое пространство без лишних опор. Потому система висячих стропил еще называется беспрогонной.

Как это происходит? Висячие стропила опираются друг на друга и на наружные стены. Создается так называемая распорная сила, ведь стропила все время пытаются как бы разъехаться в разные стороны. Но их крепко держат балки-затяжки (их еще называют ригелямми) у основания, которые одновременно служат для мансарды балками перекрытия, причем для такой крыши эти затяжки устанавливают немного выше, чем у будущего неиспользуемого чердака.

Но мансарда под ломанной крышей получается всегда более просторной, поэтому при пролете от 6 м дополнительно стропильные фермы еще подпирают раскасами и стойками на прогоны. Это важно сделать для того, чтобы нижние части стропильных ног не превышали в длину 4,5 м.

Материал, шаг и сечение стропил

Еще один момент: для устройства стропильной системы мансардной крыши брать нужно только влагостойкую древесину для изготовления стропил (если вы решили именно дерево, а не металл), и обязательно дополнительно ее обрабатывать специальными пропитками. Т.к. со временем начинает терять свои свойства любая гидро- и пароизоляция, и плохо, если стропила начнут слишком быстро гнить.

Вот почему нередко стропильную систему для мансардной крыши сегодня выполняют из ЛСТК – легкого стального материала с тонкими стенами. Это, конечно, обойдется вам дороже обычной древесины, зато и преимуществ будет немало. Одна из самых ценных которых – мобильность.

Да, вы действительно в любой момент можете разобрать крышу и сделать из нее другой вариант, с новыми другими элементами. А в голову после того, как мансарда будет обжита, может прийти многое: и соорудить балкон, и расширить жилое пространство на другое крыло, и приподнять еще немного потолок. Поэтому, если вы любите экспериментировать – останавливайтесь на этом варианте.

Отметим, что и возиться с такой стропильной системой приятнее. Ведь нужен минимальный набор инструментов: заклепочный механизм и шуруповерт. Не сложнее детского советского конструктора!

Практикуются, конечно, и комбинированные варианты, когда стропильную систему для мансардной крыши делают и из металлического профиля, и из древесины. Но обычно такой метод применяют тогда, когда планируют некоторые детали конструкции сделать декоративными.

Рассчитывая шаг стропил мансардной крыши, берите во внимание такие факторы:

  • Будущий вес кровельного материала, который легко рассчитать по специальной таблице.
  • Угол наклона скатов.
  • Снеговые и ветровые нагрузки в вашей местности.
  • Вес кровельных элементов.
  • Антенны, декоративные окошки и тому подобное.
  • И, наконец, о чем чаще всего вообще забывают – вес человека, который периодически будет делать ремонт кровли.

В среднем стандартный шаг мансардной крыши колеблется в пределах 70-120 см. Ввиду этих факторов учитывайте, что шаг стропил при одних и тех же используемых материалов у мансардной крыши будет чаще, чем у обычной.

Важен также фактор комфорта в мансарде, который немало влияет на выбор параметров конструкции двускатной крыши:

Тепло-, гидро- и пароизоляция

Мансардная крыша отличается от обычной в первую очередь тем, что чердак у нее есть, но представляет собой уже только небольшое подкровельное пространство между покрытием и внутренней теплоизоляцией. Причем теплоизолировать мансардную двускатную кровлю нужно обязательно. Ведь теперь это – используемое жилое помещение, а там, где живут люди, всегда есть водяные пары. Они выходят из дыхания человека, чашечки кофе, глажки утюгом и по многим другим причинам. А в сочетании с теплом жилого помещения – это далеко не лучший вариант для любого кровельного покрытия.

Далее, поднимающийся вверх теплый влажный воздух нагревает кровельное покрытие так, что зимой на нем легко тает снег. И талая вода начинает течь не только во все щели и трещины, пробираясь внутрь, но и скатываться по самой кровле – к более холодному карнизу, где снег не растаял вообще. Там она снова замерзает, оказавшись без теплой мансарды внизу, и образуется наледь.

Последствия: забитые и разрушенные водостоки, огромные сосульки и постоянно сваливающийся на голову снег. Вот почему, раз уж вы планируете жилую мансарду, включайте в проект и ее изоляционные работы: тепло, гидро- и пароизоляцию. Причем продумывать все это нужно тщательно: мансардная крыша достаточно быстро теряет свое тепло из-за большой площади соприкосновения с окружающей средой. А потому важно создать один непрерывный изолирующий контур по всему периметру.

Организация подкровельной вентиляции

Кроме того, по-другому уже устраивается и вентиляционная система мансардной крыши.

Выбор кровельного покрытия

Есть свои тонкости и выборе кровельного материала для такой крыши. Так, здесь важны звукоизолирующие качества. Ведь постоянный шум и периодический грохот от дождевых капель способны привнести немало дискомфорта.

Кровельное покрытие должно быть настолько легким, насколько это возможно, ведь мансардная крыша сама по себе и со своим внутренним наполнением уже оказывает немало давление на фундамент.

«Правильные» мансардные окна

Немного сложности в свою очередь привносят мансардные окна – без них ведь никак. В случае с ломанной мансардной кровлей все проще, окна делаются прямыми и особо при строительстве не мешают. А вот у классической двускатной крыши их придется сооружать наклонными, что доставляет немало хлопот.

Мансардные окна хороши тем, что свет от них распространяется равномерно по всему помещению и нет глухих боковых отсеков. В зависимости от формы самой кровли такие могут быть прямым, наклонными и в сочетании.

Как переделать обычную крышу в мансардную?

Нередко уже существующую двускатную крышу переделывают в мансардную. Все потому, что еще на этапе строительства решили сэкономить средства и доделать заветное подкровельное жилище со временем. Тем более, что многие действительно так поступают и все получается.

Скажем так: все-таки лучше проектировать мансардную крышу еще на этапе проектирования фундамента, это и технологически грамотнее, и надежнее, даже если в этом сезоне вы утеплять и отделывать ее не будете. Но раз уж решили переделывать уже готовую двускатную – и это возможно. Например, другого варианта и не получится, если вы приобрели уже готовый дом.

Итак, при переделке первым делом рассчитайте вес будущей мансардной крыши и несущую способность имеющегося фундамента. Говоря простым языком, вы должны удостовериться, что фундамент был построен с запасом и готов выдержать немного больше веса, чем сейчас.

Вторым шагом нужно пригласить специалиста посмотреть на чердачное перекрытие. А рассчитано ли оно, что на нем будет стоять мебель и будут ходить люди? И то, что вы без опаски ступаете на чердак не говорит ни о чем. Большинство видов кровельного покрытия тоже рассчитано на то, что время от времени по ним будет ступать человеческая нога – ремонт-то нужно делать, но не постоянно. Все рассчитано и можно приступать к строительным работам? Тогда идем дальше.

Самая важная задача сейчас перед вами – решить, будете ли вы менять форму крыши. Да, иногда приходится приподнимать скаты и делать из классической двускатной кровли – ломаную. Процесс этот трудоемок, но все реализуемо. Усиливают стандартную скатную кровлю при помощи треугольных стропильных ферм, которые удобно крепить и к крыше, и в качестве отдельных элементов.

И, самый ответственный момент реконструкции – перераспределение нагрузки. Итак, балки и стропила усиливают накладками, которые связываются стойками. Затем к подкосам и усиленным стропилам крепят затяжки. И если нагрузка с кровли идет на балки перекрытия рассредоточено (это часто бывает, когда стропильные фермы располагаются с маленьким шагом), тогда все эти изменения помогут изменить направленность нагрузки всей крыши.

Вот почему есть смысл запланировать мансарду заранее, даже если на ее реализацию нет средств: на этом этапе хватит и гидроизоляции.

Открытые элементы в интерьере мансарды

Что интересно, в конструкции современных мансардных крыш бывают и открытые элементы: балки, части внутренних стропил и подобные им элементы. Все это эффектно вписывается в выбранный стиль интерьера, да и для строительства не нужно переживать, как бы что не осталось на виду после отделки.

Что за интерьер? Во-первых, речь идет о таком стиле, как французский прованс. В нем приветствуются голые балки из дерева с сочетанием нежно-белого цвета потолка и стен, натуральные ткани в мелкий цветочек и такая же экологичная деревянная мебель темных тонов. Нынче в моде! А повредить этому стилю не способна даже огромная балка посередине мансарды. Ведь, как вы помните, именно французский архитектор придумал использовать подкровельное пространство как жилое, а потому подобные конструктивные мелочи довольно гармонично сочетаются с прованским стилем, а иногда еще и выступают главными стилевыми акцентами.

Второй не менее популярный стиль – хай-тек. Вот здесь напоказ можно и нужно смело выставлять любые элементы стропильной системы, сделанной из металла. Главное, чтобы только сам металл был блестящим и качественным, с таким же креплением. Дополнительно оставляйте на виду трубы вентиляционной системы и любые другие инженерные элементы, если они выглядят достаточно эстетично. Ведь этот стиль интерьера – технический. Кому такое нравится? Нынешним тинейджерам, программистам и любым молодым людям, которых уже воротит от приторной классики в интерьерах или приевшегося грубоватого минимализма.

Вот такой небольшой экскурс в мир современного дизайна. Не удивляйтесь, но у такой привычной нам мансарды именно такая история – изначально в таких помещениях жили творческие люди и богема. И частично эта традиция сохранена и до сегодняшнего дня. А потому, если вы конструируете дом с мансардной крышей, и беспокоитесь о наличии дополнительных опор, балок или стоек – конечно смело оставьте, речь ведь идет не о гостиной.

А вот то, о чем нередко вообще забывают при проектировании мансардной крыши. Это лестница! Как бы смешно это не звучало, но бывает и так, что уже в процессе строительства приходится проделывать двойную работу. Не упустите этот момент!

Конструкция двухскатной мансардной крыши: обзор особенностей советы экспертов

Все о том, как своими руками построить полноценную двухскатную мансардную крышу и избежать возможных проблем в будущем. Советы экспертов по строительству и

Источник: krovgid.com



конструкции с мансардой и без, инструкция как сделать, видео, фото

Долговечность и эксплуатационные характеристики мансардной кровли в первую очередь зависят от надежности стропильной системы. Поэтому перед началом возведения крыши, следует составить соответствующий проект и выполнить все необходимые расчеты. Мансардный этаж в принципе может быть устроен под кровлей любой конструкции и любого вида – односкатной, двухскатной, четырехскатной.

Содержание

  • 1 Одноэтажные дома
  • 2 Стропильные конструкции мансардных крыш
  • 3 Сложности и особенности обустройства мансардной кровли
  • 4 Разновидности стропил и их конструкция
  • 5 Особенности строительства крыш с углом
    • 5.1 Сооружение по наслонной схеме
    • 5.2 Устройство крыши висячим методом
  • 6 Виды мансардной крыши
    • 6.1 Односкатная мансардная крыша
    • 6.2 Двухскатная мансардная крыша
    • 6.3 Четырехскатная мансардная крыша
    • 6.4 Многощипцовая мансардная крыша
  • 7 Возведение стропильной системы
    • 7.1 Монтаж мауэрлата
    • 7.2 Правила установки стропил
    • 7.3 Установка обрешетки
  • 8 Мансарда под двускатной ломаной кровлей
  • 9 Проект каркасной мансардной крыши
  • 10 Расчёт стропильной системы мансардной крыши
    • 10. 1 Таблица: значения тригонометрических функций для различных углов наклона ската
    • 10.2 Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала
  • 11 Конструкция стропильной системы мансардной крыши
    • 11.1 Материалы в конструкции стропил для мансарды
  • 12 Устройство обрешетки
  • 13 Стропильная система мансардной крыши: инструкция
  • 14 Плоская крыша
  • 15 Правила установки двускатной мансардной крыши
  • 16 Двухскатная крыша для беседки
    • 16.1 Фотогалерея: беседки с двухскатными крышами
  • 17 Установка стропильной системы
    • 17.1 Похожие новости
  • 18 Пошаговая инструкция по утеплению мансарды
  • 19 Создание проекта
  • 20 Комната отдыха

Одноэтажные дома

Проект оригинального маленького коттеджа на фото реализован на острове Тершеллинг в Нидерландах. Это летний домик из кедрового бруса, рассчитанный на отдых у моря. Он выделяется на фоне дюн своим очень неожиданным дизайном. Подобная архитектура — хороший пример того, как топография ландшафта определяет высоту дома — из окон мансардного этажа должно быть видно море.

Небольшой летний дом на фото — деревянная архитектура родом из Австрии. Здание «одето» в древесину от кончика крыши до земли — дощатая обшивка фасадов переходит на кровлю и очень необычно смотрится. Двухскатная крыша коттеджа не имеет свесов и прекрасно завершает его минималистский внешний вид.

Самый распространенный вариант деревянного сборного дома в скандинавских странах — коттедж кубической формы с двускатной кровлей и остекленным фронтоном.

Два ската с разным уклоном — рациональное решение для маленького каркасного домика с мансардой, позволяющее осветить чердачное помещение и организовать там полноценную спальню или детскую комнату.

Двухскатная крыша с мансардой: конструкция двускатной мансардной кровли дома, устройство этажа, как сделать проект Устройство двухскатной крыши с мансардой: конструкция, монтаж своими руками, расчет Конструкция двухскатной мансардной крыши: обзор особенностей + советы экспертов Двухскатная крыша с мансардой своими руками — устройство и монтаж (фото, видео, схемы) Конструкция двухскатной мансардной крыши: основные ошибки при строительстве мансарды Двухскатная крыша с мансардой своими руками — устройство и монтаж (фото, видео, схемы)

Двускатная фальцевая кровля органично вплетается в дизайн частных домов, бань и беседок в стиле кантри, обшитых пестрой рустикальной доской.

Еще один образец архитектурной гармонии — одноэтажный сруб под колоритной фальцевой крышей с фрагментарным ржавлением, выполненным в производственных условиях.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Стропильные конструкции мансардных крыш

Мансардная крыша, как и любая конструкция кровли, состоит из двух систем:

  • ограждающей, включающей кровельный пирог, гидро-, паро- и теплоизоляцию;
  • силовой, куда входит, во-первых, стропильная система, и, во-вторых – мауэрлат.

Мауэрлат распределяет нагрузки, которые испытывают стропила мансардной крыши, на несущие стены

Стропильная система мансардной крыши – это ее силовой каркас со множеством видов и разновидностей. К тому же она считается самой оптимальной в силу своей относительной простоты и небольших затрат на увеличение внутреннего пространства.

На заметку: к примеру, квадратный метр полезной площади мансардной крыши 8х10 обходится порядка 70–75 есть оборудовать мансарду в 60–65 м2 гораздо дешевле, чем построить такую же площадь «с нуля». Классическая мансарда – стропильная система

Будучи основой для мансардной крыши, система стропил помимо своего веса должна выдерживать и расчетные нагрузки от ветра и снега. Если учесть к тому же, что это звено, связующее воедино кровельные скаты, балки перекрытия, стены и потолок, то очевидно – расчет стропильной системы мансардной крыши должен быть выполнен тщательно и грамотно.

Связь между полезной площадью мансарды и углом наклона крыши

Конструкция и размеры мансарды зависят от многих параметров, в частности, от ширины дома и высоты помещения. Поэтому сначала необходимо подготовить соответствующие чертежи и проработать все узлы соединений. Схема стропильной системы мансардной крыши должна содержать исчерпывающую информацию об

  • увязанных между собой высоте, шаге и сечении стоек;
  • длине и наклоне стропил;
  • месте расположения мансардных окон;
  • размере обрешетки
  • материале для обшивки фронтона.

Важно: особого внимания требует крепление стропил к мауэрлату и его же самого –к стене здания. При любом серьезном просчете крыша мансарды в случае ураганного ветра может оторваться или разрушиться.

Расчеты системы можно значительно упростить, если использовать таблицы, в которых представлены готовые конструктивные решения узлов несущей системы с указанием способов крепления и основных размеров.

Сложности и особенности обустройства мансардной кровли

Ключевое требование к мансарде – герметичность. Тщательная укладка кровельного «пирога» предотвратит возможные проблемы в будущей эксплуатации помещения, исключив возможность проникновения холодного воздуха с улицы и сезонную «оттепель» кровли (отсутствие утеплителя, гидро- и теплоизоляции провоцирует образование конденсата с внутренней стороны крыши).

Чтобы сделать из чердака мансарду, комфортную для проживания или работы, важно учесть следующие пункты:

  • выбирать только качественный расходный материал. Впоследствии это избавит от дополнительных расходов на ремонт или переделку;
  • особое внимание уделить монтажу окон, расположенных в кровле. Здесь необходимо позаботиться о максимальной защите от снега и дождя, поскольку проемы выступают уязвимым звеном в конструкции;
  • деревянные каркасы обрабатывают антисептиком, чтобы продлить эффективный срок службы материала.

Тип кровли для мансардной крыши выбирайте на этапе проектирования, поскольку от веса этого материала зависит итоговая нагрузка на фундамент, стропила и несущие стены. Правильный и грамотный расчет для возведения мансарды, где учтены особенности конкретной конструкции, станет залогом успешного завершения стройки.

Разновидности стропил и их конструкция

По конструкции различаются 2 основных вида стропильных систем:

  1. Наслонная (настильная) система. В ней стропила внизу опираются непосредственно на мауэрлат. В постройках шириной более 4 м под верхнее соединение устанавливается стойка, а при ширине более 6 м применяются дополнительные укрепляющие элементы (подкосы и ригель). Особенностью наслонной конструкции является то, что стойка опирается на лежень, установленный непосредственно на перекрытие.
  2. Висячий тип. В случае устройства крыши с висячими стропилами, каждая ферма выполняется в форме жесткого треугольника, т.к. нижние концы стропил соединяются затяжкой. Для усиления применяются также ригели. Ферма собирается отдельно, а затем закрепляется на мауэрлате. При повышенной ширине дома стойки фермы также опираются на брус затяжки, без установки леженя.

Стропильные системы, помимо стандартного варианта с центральной стойкой, могут иметь и другие конструкции:

  1. W-образная. В ферме вместо вертикально стойки устанавливаются стропильные ноги, образующие треугольник с вершиной в месте соединения стропил. От основания этого треугольника от затяжки в обе стороны монтируются откосы до стропил. В итоге формируется опора в виде буквы W.
  2. М-образная. Помимо центральной стойки устанавливаются еще 2 дополнительные стоки по центру стропил. При этом низ центральной стойки соединяется подкосами с верхом обоих дополнительных стоек.
  3. Е-образная. Формируется стропильная нога, состоящая из центральной стойки и двух подкосок, соединяющих оба стропила с точкой крепления стойки на затяжке.

При формировании мансарды иногда используется особая конструкция стропильной системы. В ней предусмотрены 2 стойки, поддерживающие оба стропила. Места соединения стоек со стропилами соединяются ригелем. Такая конструкция выполняется в висячем варианте, т.е. с затяжкой.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки. Подробней про устройство всех видов крыш, про кровлю читайте в соответствующем разделе перейдя по ссылке. Также рекомендуем прочитать статью про односкатную крышу и уже после решить, какой вид подходит вам под вашу постройку.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Виды мансардной крыши

Односкатная мансардная крыша

Односкатная мансардная крышаОптимальный угол наклона 40°. Скат должен располагаться с подветренной стороны. Позволяет обустроить небольшой чердак над мансардой. За счет только одного острого угла увеличивается полезная площадь помещения.

Двухскатная мансардная крыша

Простая двускатная мансардная крышаПростая двускатная (скатная или щипцовая) состоит из двух скатов, соединенных под определенным углом. Преимущество двускатной крыши в простоте изготовления стропильной части и отделке. Недостаток – в появлении «глухой» площади (в месте примыкания крыши к стене), которая обычно не используется. Часто мансарды с двускатной крышей возводят вместе со стенами. Крыша с углом уклона 45° идеальна для домов шириной не более 6 м.

Несимметричная двускатная мансардная крышаНесимметричная двускатная мансардная крыша. Частный дом с такой крышей будет отличаться оригинальностью и функциональностью одновременно.

Сложность строительства крыши с несимметричными скатами состоит в проведении расчетов.

Ломаная мансардная крышаЛоманая мансардная крыша. Ее отличие в том, что каждый скат имеет две составляющие. Устройство ломаной крыши позволяет получить более высокое мансардное помещение. А также уменьшить незадействованную площадь. Такие крыши наиболее распространены, благодаря возможности пристроить гараж или летнюю кухню под одной кровлей.

Четырехскатная мансардная крыша

Вальмовая мансардная крышаВальмовая мансардная крыша. В данной конструкции скаты кровли играют роль стен.

Датская вальмовая мансардная крышаОдной из разновидностей вальмовой мансардной кровли является датская вальмовая крыша. Ее постройка отличается наличием фронтонов, которые позволяют смонтировать обычные, а не кровельные окна (мансардные).

Полувальмовая мансардная крышаПолувальмовая мансардная крыша (двухскатная, четырехскатная). Сложная конструкция, низкие скаты защищают фронтоны дома от осадков.

Многоуровневая мансардная крышаСкатные крыши могут быть одно и многоуровневыми.

Многощипцовая мансардная крыша

Многощипцовая мансардная крышаНестандартные решения также вполне возможны для мансардной крыши. Для их устройства требуется тщательный расчет нагрузок, устойчивости и т.п. Без специального образования выполнить монтаж сложно, поэтому стоимость работ более высока, по сравнению с классическими конструкциями.

С видами определились, остается открытым вопрос, как сделать мансардную крышу своими руками.

Краткая инструкция содержит основные этапы работы и обратит ваше внимание на некоторые нюансы их выполнения.

Возведение стропильной системы

Стропильная система мансардной крыши возводится по определенной схеме, включающей в себя такие шаги, как монтаж мауэрлата, стропильных ног, прогонов, ригелей, опорных стоек и других узлов каркаса.

Монтаж мауэрлата

Перед укладкой мауэрлата стены в обязательном порядке гидроизолируют. При этом можно использовать как рулонные материалы, так и битумные мастики. Установка мауэрлата выполняется вплотную к внутренней стороне стены. Крепится эта часть стропильной системы чаще всего на анкерные болты.

Мауэрлат монтируется вплотную к внутренней стороне стены

[su_label type=»success»]На заметку:[/su_label] [su_highlight background=»#CEF3CE»]Чтобы выполнить точную разметку отверстий под болты, брус необходимо положить сверху анкеров и постучать по нему молотком. В результате на древесине останутся вмятины отметки.[/su_highlight]

Правила установки стропил

Стропила мансардной крыши бывают висячими либо наслонными. Элемент первого типа своей нижней частью опирается на мауэрлат, а верхней в верхнюю часть другого стропила. Наслонные стропила в системе не производят распирающего давления на стены дома, так как в верхней части упираются в коньковый прогон или верхний прогон ломаной кровли.

Наслонные и висячие стропила крыши

После того, как мауэрлат будет надежно закреплен, приступают к установке стропил мансардной крыши.

Крепление стропильного элемента снизу может выполняться жестким методом. При этом используется дополнительная балка, на которую опирается нога. Одновременно она фиксируется к мауэрлату с помощью оцинкованных уголков.

Стропила для мансарды могут быть прикреплены к мауэрлату также скользящим способом. В этом случае чаще всего используются специальные крепления, называемые «салазками».

Стропила в деревянных домах крепятся к стене скользящим способом

[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#CFE7FC»]Скользящее крепление позволяет ноге немного сдвигаться при усадке дома, что предотвращает деформацию ферм. Используется оно чаще всего при возведении мансардной кровли брусчатых и бревенчатых домов.[/su_highlight]

Наверху стропила в системе могут крепиться встык над коньковым прогоном, к самому коньковому прогону по одной либо внахлест. В первом случае верхняя часть элемента обрезается под углом. При креплении внахлест доски не обрезаются.

Мансарда. Стропильная система с закреплением встык и внахлест

Таким образом монтируется стропильная система мансардной крыши. Видео демонстрирует этот процесс пошагово.

Установка обрешетки

Сборка каркаса мансардной крыши заканчивается монтажом обрешетки, которая может быть сплошной или разреженной. Эта часть кровли выполняется обычно из доски. Чаще всего длина обрешетки чуть меньше длины ската. При установке обрешетки предусматривается место для окон мансарды. Для ее крепления используют гвозди (по два на каждой стропильной ноге).

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#FDD2CD»]Набивать доски обрешетки следует со смещением. То есть таким образом, чтобы в соседних рядах стыки не были расположены на одной стропильной ноге.[/su_highlight]

Для обрешетки мансардной кровли используется доска

Очень редко, но иногда в частном домостроении используются металлические стропила мансардных крыш. При этом в качестве мауэрлата применяется мощный швеллер. Металлические стропильные ноги привариваются к нему с использованием уголков.

Мансарда под двускатной ломаной кровлей

Состоит такая покатая крыша из двух частей, одна из которых — верхняя крутая, а нижняя более пологая, при этом вторая может располагаться даже под прямым углом. С геометрической точки зрения ломаная кровля в своей основе имеет прямоугольник, над которым располагается треугольник, а по бокам находятся еще два треугольника, но уже прямоугольные.

Помещение под кровлей вышеописанной конструкции получается просторным, с высоким потолком и удобной конфигурацией.

Ее строительство не считается сложным и состоит из следующих основных этапов:

  1. На балках перекрытия устанавливают опорные стойки каркасной системы. Позже будет выполнено чердачное перекрытие по деревянным балкам, которые уже установлены.
  2. На них размещают прогоны так, чтобы они были расположены параллельно стенам.
  3. На готовый каркас мансарды двускатной крыши монтируют висячие стропила.

Проект каркасной мансардной крыши

Соорудить каркасный мансардный этаж своими руками — сложная задача, требующая от мастера точности и проведения тщательных предварительных расчетов. Особое внимание стоит уделить разработке проекта.

Решения мансардных окон

При составлении схемы каркасной крыши сделайте несколько проекций конструкции. Такой подход позволит понять, каким образом располагаются элементы стропильной каркасной системы. Правильно рассчитайте, какую высоту будет иметь мансардный конек. Ведь от него напрямую зависит площадь внутреннего помещения.

Проект дома с мансардой

Двухскатная крыша с мансардой: конструкция двускатной мансардной кровли дома, устройство этажа, как сделать проект Как сделать двухскатную крышу с мансардой своими руками: проекты, фото Проект крыши дома с мансардой – Кровля крыши для дома Конструкция мансардного этажа с двускатной крышей. Фото. Конструкция двухскатной мансардной крыши: обзор особенностей + советы экспертов Можно ли сделать проект мансарды своими руками? Типы мансард с фото примерами, а также расчет площади этажа и высоты стен, выбор планировки | pomasteru.ru

Проектируя каркасный этаж, отталкивайтесь от фигуры с прямым углом. Лучше всего в качестве основы использовать квадрат или прямоугольник, описывающий будущую комнату. Это поможет избежать ошибок при расчете угла ската крыши.

Конструкцию крыши нужно тщательно разработать

В конце свой каркасный проект, даже если он простой, лучше показать специалисту. Компетентный сотрудник укажет на ошибки, а также подскажет, какой должна быть крыша и какие материалы следует использовать для ее сооружения.

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:

  1. Lbc = Lac ∙ tg A, где Lbc − высота конька, Lac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.
  2. Lc = Lbc /sin A, где Lc − длина стропильной ноги.

    Расчёт стропильной группы мансардной крыши производится с помощью несложных тригонометрических формул

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Угол наклона ската A, град.Значение tg AЗначение sin A
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
4510,71
501,190,77
551,430,82
601,730,87

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала

Сечение пиломатериала, ммКоличество единиц в 1 м3 при длине 6 мОбъём единицы длиной 6м, м3
25Х20033,30,03
50Х20016,60,06
50Х25013,30,075
150Х1507,40,135
100Х2008,30,12
200Х2004,10,24

Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:

  1. Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
  2. Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
  3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%.

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

Типы стропильных систем

  • Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
  • Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
  • Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

  • он более прочный и легкий;
  • позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
  • не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку: поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.

Устройство обрешетки

Обрешетку устанавливают из досок толщиной 25 мм и брусков, которые обработаны антисептиком. Сначала к стропилам прибивают спадающие бруски по направлению от конька к карнизу и уже к ним крепят доски обрешетки. Установка обрешетки на вид должна быть несимметричной, т.е. выполняться в разбежку. Это делается для того, чтобы избежать разрыва материала для кровли при высыхании или деформации деревянных конструкций.

Чтобы правильно рассчитать частоту обшивки обрешетки, необходимо сначала определиться с материалом, которым будет обшита крыша. Для мягкой кровли не нужно делать частую обрешетку, просто нужно покрыть крышу фанерой. Если она будет покрыта таким материалом, как металлочерепица или шифер, то доски устанавливают намного чаще.

Монтаж карниза выполняют на обрешетку, состоящую из обычных реек 25х25 мм. Для укладки карниза необходимо так ставить обрешетку, чтобы она выступала над фронтоном на 30-40 см. Сплошная обрешетка должна быть установлена вокруг дымоходов, в ендовах и т.д. Для правильно сделанного монтажа, по сторонам коньковой планки, прибиваются еще по две дополнительных доски. В места внутреннего стыка скатов к обрешетке крепят планку ендовы нижней, не забывая при этом делать нахлест 100-150 мм.

После того как установлены стропила и обрешетка, производят монтаж изоляционного слоя. Сначала укладывают пароизоляцию с внутренней стороны стропил, затем фиксируют к стропилам скобами. Теплоизоляционный материал укладывают вплотную к стропилам, чтобы не было щелей, а сверху прибивают обрешетку с шагом в 50 см. Для защиты от проникновения влаги, с внешней стороны стропил укладывают слой гидроизоляции, а поверх нее производят монтаж кровли.

Заканчивая строительство двускатной крыши, необходимо приступить к настилу кровельного материала и установке дополнительных элементов, таких как слив, снегозадержатель и т.д. Главное, чтобы кровля могла выдержать не только свой вес, но и все нагрузки, которые на нее приходятся. Благодаря тому что она имеет уклон, на ней не задерживаются осадки и кровля может прослужить долгие годы. А так как выбор кровельного материала огромен, то крыша может иметь любой очень привлекательный и разнообразный внешний вид.

Стропильная система мансардной крыши: инструкция

Если высота мансарды позволяет, можно сделать не ломаный потолок, а ровный. Однако, как правило, этот вариант самый оптимальный. Можно устанавливать оконные блоки таким образом, что естественное освещение помещения будет максимальным.

Конструкция стропильной системы состоит из обязательных элементов:

  • Стропила.
  • Мауэрлат (несущие балки).
  • Стойки.
  • Обрешетка.
  • Металлический крепеж.
  • Коньковый брус.
  • Внешнее покрытие.
  • Утеплитель и паро/гидроизоляция.

Стропильная система мансардной крыши

Мауэрлат – это основание стропильной системы. По факту представляет собой брус, закрепленный по периметру на несущих стенах здания. Если дом построен из бревен, то мауэрлатом считается последний венец.

Совет! Чтобы мансардная крыша была максимально прочно закреплена на коробке дома, мауэрлат дополнительно усиливаются металлическими элементами.

Крепление мауэрлата

Итак, устройство мансардной крыши частного дома начинается с установки мауэрлата. При этом желательно проложить гидроизоляционный материал между балкой и стеной. Далее к мауэрлату крепятся стропила следующим образом:

Чтобы разгрузить стропила нижнего ската устанавливают боковые внутренние прогоны. Основная стропильная система называется «фермой» (шаблоны). Установить ее можно двумя способами: собрать на земле и поднять на коробку, либо собирать наверху.

Самое трудоемкое мероприятие – изготовить и смонтировать первый шаблон и последний. Далее уже по заданным размерам при помощи строительного уровня и натянутых нитей устанавливаются следующие конструкции. При монтаже классической мансарды нужно ориентироваться на 3 точки: мауэрлат, стык скатов и конек.

Крепление стропил к опорному брусу

Естественно, что все линии должны быть четко выверены и располагаться под одним углом. Шаг шаблонов рассчитывается исходя из будущих ветровых и снеговых нагрузок и возможностей коробки дома. Чем чаще – тем лучше, однако следует учитывать итоговый вес на несущие стены строения.

После окончания установки фермы приступают к обрешетке, как показано на видео в этой статье. Это поперечные брусья, которые придают жесткость системе.

Далее на обрешет устраивается «кровельный пирог», состоящий из нескольких слоев:

  • Пароизоляция.
  • Утеплитель.
  • Гидроизоляция.
  • Дублирующий (контр) обрешетки.
  • Кровельный материал.

Пароизоляционный материал прибивается или «пристреливается» к обрешетке стропил. Далее идет утеплитель, сверху крепится гидроизоляция, контробрешет и последний этап – кровельный материал. Внутреннее пространство мансарды также необходимо утеплить и изолировать. Далее можно приступать к отделке стен и потолка.

Кровельный пирог крыши

Совет! Перед монтажом стропильной системы нужно продумать, где будут располагаться окна, чтобы не пришлось впоследствии нарушать целостность конструкции.

Следует учесть, что стропильная система сделана из досок, соответственно подвержена разрушительному влиянию влажности, грибков, насекомых. Поэтому нужно обязательно обработать древесину антибактериальными составами, грунтовками.

Также требуется обратить внимание на устройство хорошей вентиляции. Особенно, если на мансарде не планируются окна. Самый простой способ – установить стеновые приточные клапаны. Или использовать при наличии окон современный вариант воздухообмена: установить стеклопакеты с вмонтированными вентиляционными каналами.

Схема устройства вентилируемого окна

Плоская крыша

Этот вариант лучше применять для домов в стиле минимализма или хай-тека. Достоинства плоской крыши:

  • Можно создать кровлю, что будет активно эксплуатироваться, ведь здесь можно обустроить зимний сад, террасу или бассейн.
  • Для современных людей плоская крыша открывает новые возможности. Поставив ветровые генераторы, водяные насосы или солнечные панели можно не только активно использовать крышу, но и зарабатывать на ней.
  • Такая крыша проста в обслуживании.
  • Установка занимает мало времени, а провести ее монтаж можно самостоятельно.
Что такое двухскатная крыша с мансардой и фото возможных проектов кровли Двухскатная крыша стропильная система с мансардой Готовые проекты ломаной крыши с размерами элементов стропильной системы | Крыша, Дизайн дома, Строительные планы Двухскатная крыша с мансардой: конструкция двускатной мансардной кровли дома, устройство этажа, как сделать проект Двускатная мансардная крыша. Стропильная система. Обзор – YouTube Как рассчитать площадь мансарды при двускатной крыше?

Единственный недостаток – нужно создавать качественную и дорогостоящую гидро- и теплоизоляцию.

Правила установки двускатной мансардной крыши

Технология строительства двускатной мансардной крыши заключается в соблюдении последовательности следующих действий согласно составленному проекту:

  1. Начинается строительство крыши, как правило, с нижних балок (рам), которые расположены под стропилами. Сечение этих балок обычно равно 10 см. Укладываются они на слой гидроизоляции (рубероида или толя). Балки не используются лишь в том случае, если мансарда устанавливается на деревянное перекрытие.
  2. К уложенным балкам в одной плоскости на расстоянии не более 2 м по отвесу монтируются стойки из бруса 10 х 10 см. Крепить их следует при помощи скоб или шипов. Для сохранения вертикальности стойки крепятся с помощью временных раскосов. Данные стойки послужат в дальнейшем каркасом для стен будущего помещения.
  3. Сверху на стойки укладывается и закрепляется брус такого же сечения.
  4. С наружной стороны стойки обиваются горбылем, а с внутренней – утепляются и обиваются фанерой.
  5. После установки стоек крепится мауэрлат. Он же является нижней балкой, упирающейся в подстропильную ногу. Мауэрлат препятствует опрокидыванию кровли ветром, служит зацеплением к стропилам и распределяет нагрузку на наружные стены здания. Во избежание идущего от стены намокания под мауэрлат укладывается рубероид.
  6. После укладки мауэрлатного бруса монтируются стропила. Для стропильной системы выбираются прямые доски толщиной от 40 до 50 мм без сучков, в полтора метра длиной. Устанавливаются стропильные ноги на расстоянии 100–120 см друг от друга. Вначале следует установить стропила у фронтонов, затем – все остальные.
  7. Мауэрлат и стропила прикручиваются к несущей стене в нескольких местах.
  8. На завершающем этапе монтажа крыши к стропилам крепятся гидроизоляция, контробрешетка, обрешетка и выбранное кровельное покрытие. Фронтоны закрываются любым подходящим материалом, утепляются. Изнутри крыша утепляется минеральной ватой.

Для всех домовладельцев, желающих иметь не только прочный и долговечный, но и стильный дом, мансардная двухскатная крыша — один из лучших вариантов. Также идея хороша, если возникла необходимость расширить жилплощадь, а сделать пристройку к дому возможности не предоставляется. Объекты и строения современной архитектуры очень разнообразны в силу различных конфигураций зданий и строений, а также благодаря роскошному разнообразию строительных и кровельных материалов. Глядя на красивый фасад, аккуратные изгибы или уютные занавески в окнах, равнодушным остаться невозможно. Рекомендуем прочесть статью об укладке металлочерепицы на крышу.

Двухскатная крыша для беседки

Замечательным изобретением наших предков является беседка. Отдых за городом, семейные торжества, встреча гостей на дачном участке и пикники — это лишь краткое перечисление тех функций, которые ассоциативно связаны с беседкой. Возможно, именно поэтому такое строение присутствует практически на каждом загородном участке. Одним из главных компонентов беседки является крыша.

Двухскатная крыша надёжно защищает беседку от дождя, пыли и опадающих листьев и придаёт ей вид сказочного теремка

Беседки строят с различными видами крыш, но самыми популярными являются именно двухскатные.

Фотогалерея: беседки с двухскатными крышами

Двускатная крыша летней беседки надёжно укроет посетителей кемпинга от дождя или прямых солнечных лучей Смещение конька используется для того, чтобы можно было установить дополнительные опоры под стропила, которые не будут мешать входу и выходу Встроенная в беседку печь превращает её в небольшое летнее кафе Беседки могут применяться в парках и зонах отдыха для укрытия посетителей от снега, дождя или жары

Принципы возведения крыши над беседкой во многом идентичны тем, что применяются при строительстве жилых домов. Разница заключается лишь в устройстве опор: кровля стоит не на стенах, а на колоннах или вертикально установленных брусках.

Виды двухскатных крыш для беседок идентичны по конструкции с крышами обычных домов

Постройка беседки может послужить хорошим опытом перед строительством большой двускатной крыши собственными силами.

Сборка односкатной крыши, конечно, быстрее и проще. Но отдавая предпочтение классической двускатной кровле, владелец здания одновременно приобретает более долговечное покрытие и чердачное помещение, которое со временем можно превратить в жилую мансарду. Первоначальные затраты с лихвой окупятся, а дом приобретёт самобытный и в то же время привлекательный внешний вид.

Установка стропильной системы

Строительство своими руками ломаной кровли предполагает использование двух видов стропильных ног. Нижние стропила располагаются под очень острым углом, соединяя стойки с мауэрлатом или концами вынесенных поперечных опор. Верхняя двухскатная стропильная конструкция монтируется на арочную систему.

Перед монтажом нижних стропильных ног необходимо тщательно разметить на мауэрлате место их установки. Первыми монтируются крайние к фронтону стропила. Подрезка стропильных ног выполняется таким образом, чтобы срез верхнего края доски прилегал под требуемым углом к стойке, а нижний срез упирался в мауэрлат или вынесенную опору.

Если по проекту мансардная кровля выполняется со свесами скатов, в нижней части стропильной ноги выполняется вырез специальной формы: горизонтальной частью выреза стропило опирается на опору. Крепится стропило гвоздями или скобами. Соединения ног с мауэрлатом или вынесенной опорой дополнительно рекомендуется укреплять обожженной проволокой диаметром 3-4 мм. По аналогичной схеме устанавливаются все нижние стропила.

Если строим дом, длина которого превышает 8 метров, рекомендуется установка стропильной системы с коньковым брусом. Такое устройство позволяет равномерно распределить нагрузку на весь каркас. В этом случае по центру фронтонов устанавливаются стойки, вертикальность которых проверяется отвесом, на них строго горизонтально монтируется коньковый брус.

Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию. Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой.

На последнем этапе создания кровельной конструкции своими руками выполняется монтаж обрешетки, укладка гидроизоляции, создание вентиляционного просвета, монтаж кровельного покрытия. Изнутри крепится теплоизоляция и пароизоляция, крепится обшивка. На видео можно подробно ознакомиться с технологией работ.

Похожие новости

Первые стропила крепите там, где кровельный скат будет иметь максимальный уклон. Для получения необходимого уклона следует попросту подрезать бруски на требуемую длину.

Первый шаг – подготовка стропил. Заранее обрежьте бруски на нужную длину и требуемый угол. В нижней части стропильных ног выберите пазы для соединения с мауэрлатом. Пазы можно сделать при помощи стамески.

Второй шаг. Закрепите каждый брусок на отведенное для него место.

Третий шаг. Переходите к установке верхних стропил. На этом этапе будьте особенно внимательны. Соблюдайте нужный угол ската и в целом центровку конструкции.

Четвертый шаг. Прибейте к стропилам элементы обрешетки. Обрешетку можно делать из фанерных листов или обыкновенных деревянных досок. Тип обрешетки должен соответствовать выбранному кровельному правило, делается сплошной настил. Это универсальный и самый надежный вариант.

Прибейте к стропилам элементы обрешетки

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.

Далее между балками закладывают маты утеплителя. Упругость материала позволяет ему держаться между стропилами без крепежа. Изнутри подшивается пароизоляция, благодаря ей в утеплитель не проникнет влага.

В качестве пароизоляции можно использовать полиэтиленовую пленку. Стыки здесь также важно герметизировать. После этого есть два варианта: либо начинать монтаж внутренней облицовки (например, ГКЛ), либо набить сперва обрешетку поперек лаг (так удобно крепить вагонку, пластиковые панели и другие материалы).

Я буду рад, если мои советы по обустройству мансардной крыши своими руками Вам пригодятся и помогут сделать работу грамотно, качественно и на долгие времена.

Loading…

Поделитесь с друьями!

Создание проекта

Безусловно, постройка мансарды невозможна без предварительных проектных работ. На данном этапе разрабатывают внешний вид всей постройки, просчитывают нагрузки на несущие конструкции и фундамент с учетом типа материалов для возведения стен и кровельного каркаса. Как правило, такую работу лучше доверить профессионалам, поскольку без необходимого опыта составить подробный и грамотный проект крыши частного дома очень трудно.

Кроме того, перед тем как построить мансарду на даче или в частном доме по избранному проекту, необходимо пройти процедуру согласования с контролирующими органами и службами, чтобы избежать возможных проблем во время оформления недвижимости. Строительство пройдет быстрее, если будет разработан корректный и качественно рассчитанный проект.

Комната отдыха

Комнату отдыха каждый хозяин оборудует по своему вкусу и желаниям. Вот несколько вариантов, которые будут идеальным местом для отдыха на мансарде:

Бильярд. Проект такого помещения организовать очень просто, стоит лишь установить бильярдный стол в центре помещения, вдоль стен кресла или диваны. В этом случае подойдут плетеные диванчики. Также не стоит забывать и про освещение, которое рациональнее всего установить над бильярдным столом.

Те, кто любят кино, то есть вариант сделать мини-кинотеатр на мансарде. Располагать экран лучше против источника света и, соответственно диван или кресла со столиком.

Мансардное помещение для компании

Комната отдыха на мансарде

Можно устроить на мансарде в дополнение и бар. Для этого всего лишь вдоль стены располагается барная стойка, над которой монтируется необходимое количество светильников и устанавливается холодильник.

Комната отдыха для художника

Грамотное планирование помещения

Мансарда с двухскатной крышей — Мансарды

Возведение крыши является завершающим этапом при строительстве дома. Двухскатная крыша мансарды придаёт зданию неповторимый стиль и становится всё более популярной конструкцией благодаря своей простоте и высокой эффективности.

  • Что собой представляет двухскатная крыша?
  • Сооружаем мансардную крышу самостоятельно
  • Особенности устройства мансардной крыши
Типичная двухскатная крыша дома с мансардой

Что собой представляет двухскатная крыша?

Двухскатная крыша по-другому ещё называется щипцовой, и собирают её из двух скатов (отсюда название «двухскатная»), направленных в противоположные боковые стороны дома, которые соприкасаются в верхней части и оформляются здесь коньком. Такой вариант крыши благодаря строению — отсутствие заломов и ендов — эффективно защищает здание от разрушительного воздействия осадков.

Торцевые щипцовые (отсюда второе название этих крыш — «щипцовые») стенки крыши образуют треугольник, конфигурация которого зависит от наклона скатов. Чем больше угол наклона, тем выше получается мансарда. Различают следующие варианты двухскатных крыш:

  1. Крыша с углом наклона ската в 45 градусов (классика жанра), такая стропильная система хороша для строения в 6—8 м ширины. Она наиболее распространена в центральной части России.
  2. Крыша с наклоном ската в 60 градусов (верхний коньковый угол острый) позволяет сделать мансарду с высоким потолком. Этот достаточно затратный вариант используют при ширине дома менее 6-ти метров.
  3. Двускатная ломаная крыша с разными углами наклона скатов, например, один скат с наклоном в 30 градусов, другой — в 60. Это бюджетный вариант мансардной крыши, идеально подходящий для строений меньше 6-ти метров шириной.
Виды стропильных систем для двухскатной крыши

Сооружаем мансардную крышу самостоятельно

Желая по максимуму использовать полезные метры малоэтажного дома, некоторые домохозяева обустраивают чердачные помещения как жилые, то есть оборудуют мансарды. В целом конструкция обычной двухскатной крыши и аналогичной крыши мансардной являются идентичными, специфичным является только способ обустройства мансарды.

Это предполагает внесение при строительстве некоторых конструктивных изменений стандартной крыши, а также учёта необходимости теплоизоляции, вентиляции и обогрева мансардных комнат. Рассмотрим вариант возведения обычной одноуровневой двухскатной мансардной крыши. Итак, для строительства такой конструкции необходимы:

  • стропила, выполняющие роль рёбер жёсткости всего сооружения, толщиной минимум 200 мм для того, чтобы можно было уложить в промежутках слои теплоизоляционного материала;
  • мауэрлат — своего рода балки, монтируемые по верху стен, используют в качестве основания для крепления стропильной конструкции;
  • диагональные скосы — связующие звенья между стропилами и балками, стропилами и стойками;
  • обрешётка — основа, на которую крепится кровля и изолирующие материалы;
  • гидро-, тепло-, и звукоизоляция;
  • материал для кровли;
  • конёк для завершения монтажных работ на крыше.

Способов возведения крыш много, но стропильный каркас выполняется именно для двухскатных крыш. Это определяется оптимальностью комбинации уровень сложности / надёжность / качество для двухскатных крыш плюс самостоятельная выполнимость её монтажа для всякого заинтересованного в экономии средств домохозяина.

Основные элементы двухскатной мансардной крыши

Совет: для изготовления надёжного стропильного каркаса следует применять только сухую древесину высокого качества, которую предварительно должно обработать специальными составами для биозащиты и пожарной безопасности.

Особенности устройства мансардной крыши

Прочность и долговечность любой крыши определяется качеством стропил, достаточностью их размеров и неукоснительным соблюдением технологии монтажа. Методика строительства требует точности расчёта стропильной системы на этапе проектирования в возможно более подробной форме, что позволит избежать ошибок в процессе работы.

Далее выполняется собственно монтаж крыши, который включает в себя следующие моменты:

  1. Закрепление мауэрлата (брус размером в 100 мм на 100 мм) по верху стен.
  2. Установка мансардного каркаса из бруса того же размера. Его стойки, прикреплённые саморезными шурупами к балкам, идущим вдоль здания, служат подпорками для всей стропильной конструкции. Поверх них устанавливают перемычки — арки.
  3. Установка оставшихся арок при помощи уголков и пластин.
  4. Подготовка стропил (обрезка верхних концов для монтажа под определённым углом и вырезка пазов для соединения с мауэрлатом) с последующей их установкой.
  5. Сборка обрешётки.
  6. Закрепление паро- и теплоизоляции, которую монтируют с верхней стороны стропил.
  7. Укладка гидроизоляционного материала, поверх которого монтируется кровельный материал.

Как показывает опыт, сооружение двухскатной крыши мансардного типа самостоятельно — дело вполне посильное для старательного домохозяина, обладающего строительными навыками. Следуйте при этом требованиям технологии строительства, и возведённая вами крыша надёжно будет защищать дом долгие годы.

В рубрике Кровля мансарды

Сохранить и поделиться:

Двухскатная крыша с мансардой: устройство, монтаж

Мансардные помещения – комфортные комнаты на верхних этажах домов, которые позволяют значительно увеличить жилую площадь при минимальных финансовых затратах. Для строительства двухскатной крыши с мансардой используются самые современные материалы и технологии, ведь это довольно сложные инженерные конструкции. Точность соблюдения строительных норм оказывает большое влияние на долговечность, безопасность и эффективность эксплуатации.

Двухскатная крыша с мансардой

Содержание статьи

  • 1 Особенности крыш с мансардой
  • 2 Устройство мансардной крыши
    • 2.1 Цены на различные виды бруса
  • 3 Пошаговая инструкция строительства двускатной крыши с мансардой
    • 3.1 Калькулятор расчета угла наклона двускатной крыши
    • 3. 2 Цены на различные виды крепежа для стропил
    • 3.3 Цены на минвату
    • 3.4 Видео — Двускатная крыша с мансардой

Особенности крыш с мансардой

Обыкновенная крыша должна решать следующие задачи:

  • защищать помещения от естественных осадков. Это главное требование к конструкции, поэтому герметичность должна быть полной, а стропильная система надежной;
  • улучшать внешний вид здания. Каждый архитектурный стиль предполагает свои решения кровель, но при этом они должны гармонично смотреться.

Крыша с мансардой, кроме этих задач, должна выполнять еще одну очень важную и сложную – обеспечивать благоприятный микроклимат в помещениях при минимальных тепловых потерях. Добиться такого результата можно только за счет создания сложного кровельного пирога, каждый слой которого имеет свои функции.

Правильное устройство кровельного пирога обеспечивает комфортные для проживания условия в мансардном помещении

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

Таблица. Структура мансардной кровли

Элемент кровельного пирогаХарактеристики и особенности

Паробарьер

Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.

Утеплитель

Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже. Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты. Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.

Ветрозащита

Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений. Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.

Кровельное покрытие

Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют. Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Цены на различные виды бруса

Брус

Пошаговая инструкция строительства двускатной крыши с мансардой

Для примера мы возьмем классическую двухскатную крышу с мансардой. На данном этапе установка окон (читайте какие пластиковые окна лучше) не делается, эти работы следует выполнять на завершающей стадии строительства. Для стропильной системы надо приобрести необходимое количество пиломатериалов, сортамент указывается в проектной документации.

Конструкция двускатной крыши

Шаг 1. Установка мауэрлата. Элемент изготавливается из доски 50×150 мм или бруса 150×150 мм. Доска может применяться тогда, когда под мауэрлат сделан армированный пояс, он равномерно распределяет нагрузки по всему периметру коробки здания и не дает ей прогибаться. Брус рекомендуется применять на домах из кладочных материалов: кирпич, бетонные блоки и т. д. За счет увеличенной жесткости на изгиб он может держать существенные нагрузки и не позволять стропильной системе изменять свои первоначальные размеры.

Мауэрлат из бруса

К армированному поясу доски можно крепить тремя способами, каждый из которых имеет свои нюансы.

  1. Крепление катанкой Ø 5–6 мм. Проволока заливается бетоном или для нее высверливаются специальные отверстия в стенах. Фиксация проволокой – традиционный метод установки мауэрлата, работы не требуют особой квалификации исполнителей. Но есть одно ограничение – проект дома должен предусматривать такую отделку фасадных стен, чтобы проволока с лицевой стороны здания скрывалась.

    Крепление мауэрлата с помощью проволоки

  2. Крепление шпильками Ø 12–16 мм. В реализации есть очень мощные и надежные дюбели с металлической фиксацией. Они прочно удерживаются в бетонных отверстиях и обеспечивают требуемые усилия фиксации мауэрлата. Шпильки намного упрощают работы – нет необходимости делать сложные и точные замеры положения элементов. В выставленных на стенах мауэрлатах высверливаются отверстия — сначала в доске, потом меняется сверло и делается отверстие в бетоне. Вставляется дюбель, забивается и затягивается.

    Крепление шпильками обеспечивает надежную фиксацию элементов

  3. Монтаж с помощью анкеров. Самое прочное, но самое сложное крепление. Анкера выставляются на стадии заливки бетоном армирующего пояса, их положение постоянно контролируется. Затем по расположению анкеров в доске делают отверстия, в которые продеваются крепежи и конструкция фиксируется. Эти работы требуют определенного умения исполнителей, отнимают больше времени и физических усилий.

    Крепление анкерами является наиболее сложным вариантом

Мауэрлат надо устанавливать на двух противоположных стенах и следить, чтобы соблюдалась параллельность и горизонтальность его элементов. В противном случае придется подгонять каждую стропильную ногу, а это долго и трудно. Кроме того, подгонка элементов стропильной системы на чердаке свидетельствует о крайне низкой квалификации кровельщиков, не нужно пользоваться услугами таких специалистов.

Практический совет. Положите мауэрлат как можно ближе к краю фасадной стены. Если этого не делать, то есть вероятность, что стропильные ноги будут упираться о кладку и их придется немного подпиливать.

Не забывайте подкладывать между бетонными и деревянными элементами гидрозащиту, в этих целях рекомендуется использовать обыкновенный рубероид.

Между стеной и мауэрлатом обязательно должен укладываться гидроизоляционный материал

Шаг 2. Стропила изготавливайте из доски 50×150 мм, длина рассчитывается в зависимости от угла наклона скатов и ширины дома. Этот параметр уже нужно выбирать с учетом высоты и архитектуры мансардных помещений, а они могут иметь несколько вариантов.

  1. Мансардные помещения напоминают обыкновенные комнаты. Все стены вертикальные, потолок горизонтальный. Для таких мансард надо большой объем чердачного пространства, в двухскатных крышах он встречается редко.
  2. Потолком мансардных комнат служит крыша. Более дешевый вариант, имеет широкое распространение. По сметной стоимости намного дешевле первого, отличается высоким коэффициентом полезного использования чердачных помещений.

    Варианты мансардных помещений

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам

Укажите запрашиваемые значения и нажмите
«ПОКАЗАТЬ ЗАВИСИМОСТЬ ВЫСОТЫ КОНЬКА ОТ УГЛА НАКЛОНА СКАТА»

РАССТОЯНИЕ ОТ ЛИНИИ МАУЭРЛАТА ДО ТОЧКИ ПРОЕКЦИИ КОНЬКА (в метрах)

УГОЛ УКЛОНА СКАТА КРЫШИ (в градусах)

К мауэрлату стропильные ноги рекомендуется крепить металлическими уголками толщиной примерно 1 мм размером 70×70 мм. Это просто, быстро и надежно, позволяет в любой момент подкорректировать положение элементов. Уголки прибиваются гвоздями или прикручиваются саморезами.

Стропила крепятся при помощи металлических уголков

Важно. Элементы имеют много отверстий на каждой стороне. Это не значит, что во все вкручиваются саморезы, метизов надо не более пяти штук с каждой стороны.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Почему отверстий намного больше? Некоторые из них могут попадать на дефекты древесины, мастер имеет возможность выбрать оптимальное место вкручивания самореза. Для увеличения прочности можно просверлить стропилины и дополнительно стянуть их болтовыми соединениями.

Для надежности можно укрепить стропильные балки болтами

Шаг 3. Прибейте стропилины к лагам двумя гвоздями, всегда забивайте гвозди немного наискосок, за счет этого минимизируются риски растрескивания доски. В этом варианте лаги одновременно служат затяжками, стропильная система получается очень устойчивой, а сборка упрощается и ускоряется.

В нижней части стропила прибивают к лагам гвоздями

Шаг 4. Закрепите стропилины в верхней части. Делается это при помощи гвоздей и сквозного болта. Концы упираются о коньковый прогон, для повышения устойчивости делаются запилы, которые лежат на коньковом брусе.

В верхней части стропила скрепляются гвоздями и болтами

Практический совет. Очень важно сделать двускатную крышу с мансардой максимально устойчивой. Дело в том, что внутренние поверхности будут обшиваться, если конструкция колеблется, то на стенах комнат обязательно появятся трещины.

Для исключения смещения стропильных ног по коньковому брусу вбейте по одному гвоздю с каждой стороны. Если есть сомнения в устойчивости, то можно дополнительно зафиксировать элементы металлическими уголками соответствующего размера.

Чтобы исключить смещение стропил, их дополнительно фиксируют к коньковому брусу гвоздями

Шаг 5. Стяните фермы ригелями. Определитесь с их размещением, помните, что этими элементами ограничивается высота потолка мансарды. Ригеля делайте из двух досок 50×150 мм. Один конец доски запиливается под углом и фиксируется к нижней поверхности стропилины, а второй внахлест к другой ноге. Второй ригель крепится в обратном направлении. Дело в том, что сами ноги соединены внахлест, такое крепление ригелей повышает прочность за счет параллельного положения двух досок. Потом они стягиваются гвоздями по три–пять штук с каждой стороны.

С одной стороны ригели крепятся встык, с другой — внахлест к стропилам

Шаг 6. На ригелях поставьте подпорку под коньковый прогон, она исключит вероятность его прогиба. Опытные строители рекомендуют ставить этот элемент несмотря на то, что на прогон не воздействуют вертикальные нагрузки, фермы сами себя удерживают. Но во время эксплуатации здания иногда возникают ситуации, когда высота снежного покрова значительно превышает расчетные значения, фермы могут деформироваться. Нагрузки примут на себя подпорки, что сохранит геометрию стропильной системы. Подпорки прибывайте гвоздями, один снизу, а другой сверху.

Вертикальная подпорка исключит вероятность прогиба конька

Шаг 7. Установите под каждой стропильной ногой стойки. Если ширина дома шесть и более метров, то желательно монтировать по два элемента – один на уровне стены мансарды, а второй ниже. Эти работы не требуют много времени и материалов, а устойчивость конструкции повышается существенно. Стойки делаются из досок 50×150 мм, крепятся гвоздями и болтами. Для таких элементов используйте все оставшиеся обрезки, их можно делать не сплошными, а сборными. Нижние концы стоек упираются в лаги.

Крепят дополнительные стойки к стропилам

На этом стропильная система собрана, можно приступать к утеплению и покрытию мансардной крыши. Технология работ зависит от выбранного утеплителя и технических характеристик кровельных материалов.

Практический совет. Утепление лучше делать изнутри мансардных помещений после установки кровли. Под крышей можно не бояться дождя, работы делаются намного спокойнее и качественнее.

Утепление крыши с мансардой

Цены на минвату

Минвата

Если все строительные нормы соблюдаются, то мансардные помещения будут ничем не хуже обыкновенных жилых комнат. Не спешите и не пытайтесь улучшить рекомендованные стропильные системы, только очень опытные мастера могут самостоятельно корректировать конструкцию крыши.

Видео — Двускатная крыша с мансардой

Двускатная крыша с мансардой требует не только точного выполнения всех строительных норм и правил, но и грамотного расчета каждого элемента. Самостоятельно выполнить такие работы сложно, лучше обращаться за помощью к профессионалам. Для того чтобы правильно составить исходное задание, рекомендуется ознакомиться с чертежами наиболее часто используемых мансардных кровель. Полезная статья есть на нашем сайте.

Как сделать двухскатную крышу с мансардой

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Содержание

  • 1 Особенности двухскатной крыши с мансардой

  • 2 Принцип устройства стропильной системы

  • 3 Определение конструктивных размеров

  • 4 Монтаж стропильной конструкции

    • 4. 1 Обрешетка и гидроизоляция кровли

    • 4.2 Монтаж обрешетки

    • 4.3 Кровельные материалы и их крепление

    • 4.4 Тепло- и пароизоляция двускатной крыши мансардного помещения

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать:

  • Планировку дома;
  • Габаритные размеры;
  • Толщину стен;
  • Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м, расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов.

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов, снежинки соскальзывают под собственным весом.



Принцип устройства стропильной системы


Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Важно! Для мансардного помещения при строительстве фронтонов предусматривают устройство оконных проемов.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки стропильных ног, на которых делают запилы для лучшего упора в брус мауэрлата.



Определение конструктивных размеров


Длину стропильных брусьев можно определить без вычислений. Для этого:

  • В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
  • Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками:

  • Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет 450 градусов, то в верхней точке брусья опираются друг на друга под углом в 900. Верхнее соединение фиксируется металлической накладкой. Затяжка-ригель крепится саморезами на высоте предполагаемого потолка мансарды;
  • Совет! Для увеличения надежности конструкции ригель-затяжку устанавливают с двух сторон фермы. Крепление производят болтами.

  • Стропильную конструкцию поднимают на установочную высоту и крепят к временной опоре на фронтальной стене. Стропильные ноги упирают в мауэрлат местами запилов и прикручивают к предварительно установленным опорам. Под стропила подкладывают деревянные уголки;
  • Отвесом проверяют вертикальность установки фермы;
  • Аналогично устанавливают стропильную арку на противоположной фронтальной стене;
  • Между вершинами крайних арок натягивают шпагат или прибивают прогон для установки промежуточных ферм. Для лучшей фиксации вертикального положения арок стропила временно скрепляют между собой досками;
  • Устанавливают конек и приступают к обрешетке стропильной конструкции.

Важно! После установки стропильной конструкции следует вывести воздуховоды и дымовые трубы за пределы кровли.

Обрешетка и гидроизоляция кровли

Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку.

Для пошаговой обрешетки под ондулин, профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать профилированный брус 40х50, 50х50, 50х60 мм, но он будет утяжелять конструкцию кровли.

Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

  • Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
  • Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
  • Гидроизоляционная пленка – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
  • Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата. Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши — поэтапный процесс. Этапы монтажа таковы:

  • Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
  • Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
  • К нижнему краю стропил крепят карниз;
  • Через 30 см от карниза устанавливают следующую линию обрешетки;
  • Ряды обрешетки крепят параллельно карнизу с шагом 60 см;
  • Соединяют деревянные ламели обрешетки на пересечении со стропилами;
  • Дополнительный ряд устанавливают на 10 см ниже конька кровли;
  • На торцевых стропилах закрепляют ветровые наличники;
  • Сравнивают диагонали скатов крыши.

    После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.

    Кровельные материалы и их крепление

    Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.

    Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.

    Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
    Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.

    Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.

    В завершение кровельных работ крепят коньковые элементы и торцовые планки.

    Совет! Под покрытие конька необходимо проклеить ленту-уплотнитель, которая не допустит попадание воды под обшивку кровли.

    Изнутри крышу утепляют и прокладывают пароизоляционный слой.

    Тепло- и пароизоляция двускатной крыши мансардного помещения

    Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату, которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.

    Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.

    Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см. Швы проклеивают специальным скотчем. К стропилам пленку пристреливают скобами с помощью степлера.

    На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.

    Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте здесь.

    При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

    Смотрите видео о монтаже стропильной системы двускатной мансардной крыши:

    • Автор: Katya
