Виды SMD светодиодов. Расшифровка маркировки.

Теоретически все светодиоды можно классифицировать по видам и типам, а вот практически…..Быстрое развитие «светодиодного» рынка выбросило в продажу большое кол-во типов, видов и подвидов светодиодов, да и производители зачастую  ведут собственную классификацию, поэтому однозначно классифицировать светодиоды получается слегка проблематично. А если не существует научно обоснованной системы классификации LED, то мы постараемся в нашей статье рассказать про типы и виды светодиодов, опираясь на собственный опыт работы с LED продукцией, а также на опыт и знания наших коллег по рынку.

​Грубо говоря, светодиоды можно разделить на два типа: осветительные и индикаторные.

Индикаторные светодиоды

Осветительные светодиоды

Осветительные светодиоды — это те, которые могут обеспечить световой поток, как у традиционных источников света или даже превзойти его.

К ним можно отнести 4 популярных вида: SMD, COB, Filament и PCB STAR.

Но мы подробно остановимся на самых-самых популярных  осветительных светодиодах — SMD

SMD переводится с английского = Surface-Mount-Device (устройство для поверхностного монтажа). В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения. Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому их и называют «изделиями поверхностного монтажа».

Их популярность – это следствие малой стоимости, высокой надежности, продолжительного срока службы, ну а самое главное – высокой светоотдачи. Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Как расшифровать маркировку SMD?

 Цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра.  Например, светодиод smd 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Технические же характеристики можно узнать только из сопроводительной документации или у продавца-консультанта.


Рассмотрим подробно все типы SMD светодиодов

Тип	Размер корпуса,  мм	Кол-во  кристаллов	Мощность, Вт	Световой поток,  ЛМ	Рабочий ток,  мА	Температура  эксплуатации	Угол  свечения	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0. 6 — 5.0	20	-40…+85	120 — 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0.2 или 0.26	2 — 14	60 или 80	-20…+60	120 — 140	белый, теплый, синий, желтый, зеленый, красный, RGB,  WRGB
5630	5.6х3.0	1	0.5	57	150	-25…+85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40…+65	120	холодный, белый, нейтральный, теплый
3014	3. 0х1.4	1	0.12	9 — 11	30	-40…+85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40…+65	120	холодный, нейтральный, теплый

SMD 3528

SMD 3528 может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки.

Очень часто светодиоды 3528 входят в состав светодиодных лент.

Примеры товаров с SMD3528
Светодиодная лента 4.8Вт 60LED 240Lm 12V IP22 (цвет желтый)
Светодиодная лента 4.8Вт 60LED 240Lm 12V IP65 (цвет зеленый)
Светодиодная лента 9.6Вт 120LED 480Lm 12V IP65 (цвет синий)



SMD 5050

SMD 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем однокристальный smd 3528. Кристаллы также защищены компаундом с люминофором или без него.

SMD 5050 наиболее популярен и используется для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как: одноканальная, где три кристалла соединены параллельно и питаются одним напряжением; RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Примеры товаров с SMD5050

Светодиодная лента 14.4Вт 60LED 840Lm 12V IP33 6500K (холодный белый) Oreol

Светодиодная лента влагозащищенная 14.4Вт 60LED 840Lm 12V IP65 6500K (холодный белый) OREOL


SMD 5630 и 5730

SMD 5630 представляет собой однокристальный мощный прибор, способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода — белый разной цветовой температуры.

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Примеры товаров с SMD5630 и SMD5730
Светодиодная линейка 25Вт SMD5630-72LED 2500Lm 12V IP33 6000K (холодный белый) OREOL
Комплект Alluminium Sanan 5730 520*12/0.5W*16chips 32W-3500Lm 5000K PF:0.75 AC:160-265V DC:105V 280mA

SMD 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Основная область применения SMD 3014 — светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп

SMD 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский SMD 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт. Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится.

 Прибор используется в мощных осветительных лампах, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

Примеры товаров с SMD2835

Светодиодная лента 9.6Вт SMD2835-120LED 820Lm 12V IP33 6500K (холодный белый) OREOL

СД лента 19Вт SMD2835-240LED 1900Lm 12V IP33 4000K (нейтральный белый) OREOL
Светодиодная лента 9.6Вт SMD2835-120LED 800Lm 12V IP33 СИНИЙ OREOL


*

Вообще проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить: в тактических и карманных фонариках; в автомобильных лампах; в бытовых лампочках различной мощности; в декоративной внутренней и наружной подсветке. Разноцветные RGB и RGBW применяются не менее широко: в вывесках, дорожных знаках, светофорах, указателях, рекламе; в лампах освещения, с изменяемой цветовой температурой; в ландшафтном дизайне; в декоративной внутренней и наружной подсветке; в приборах индикации.

Для справки: общая светодиодная технология существует не так уж и давно. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году в General Electric. Первые светодиоды стоили более 200 долларов за диод и до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Использование светодиодов в лампочках является довольно. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется

Характеристики и параметры LED светодиодов I LEDOKS светодиодное освещение

        Светодиод (LED)- полупроводниковый элемент, при подаче напряжения постоянного тока на электроды светодиода создается свечение.  В современном мире светодиоды используются практически во всех осветительных приборах в качестве основного источника освещения либо в качестве подсветки.

        Светодиодное свечение впервые упомянуто в 1907году.  Генри Раунд английский ученый обратил внимания, что при прохождении электричества через соединения разных металлов вызывают разное свечение. В дальнейшем такое явление получило название  электролюминесценция.

        Через некоторое время в 1923 году ученый Олег Лосев обнаружил свечения на месте контакта барбета кремния и стальной проволоки. Олег Лосев установил и объяснил закономерность. Электролюминесценция наблюдается на границе соприкосновения разнородных материалов.

        В 1961 году американские ученые Байрад Д.Р. и Питтман Г. Изобрели технологию выпуска светодиодов из арсенида калия. В 1962 году начался промышленный выпуск. Красный светодиод был открыт в 1962году. В 1971 году изобрели синий цвет свечения. В 1972 году появился желтый светодиод.

        Ученые физики совершенствовали технологии источника Led освещения, в результате проделанной работы появились SMD-диоды и многокристальные COB-диоды.

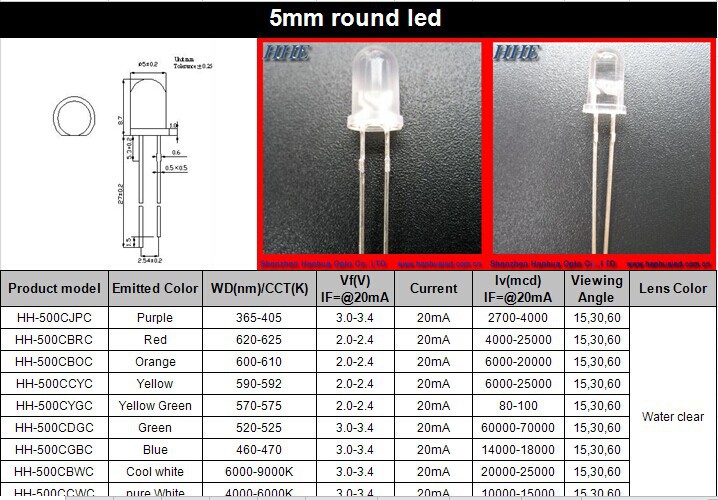

        DIP- цилиндрические элементы, слабо мощные световые показатели. Имеет пару кристаллов зафиксированных на катоде. От кристалла отходит проволока, служит соединением полупроводника с анодом. Поверх led-элемент закрыт водонепроницаемой линзой. Корпус имеет форму цилиндра выпускают из эпоксидной смолы. Сборка осуществляется с помощью пайки. Пиранья-устойчив на своем месте, практически не греется, четырех контактный DIP.

        SMD 3528 – один из первых светодиодов, вышедший в середине 2000-х годов, сперва предназначался для подсветки ЖК- матриц. По примеру SMD 3528 были скопированные методы из подсветки ЖК- матриц в иллюминации.

        Светодиода SMD 3528 содержит только один кристалл, стабильное свечение белого светодиода находится в пределах от 2.8 до 3.5В. На корпусе находится 2 вывода. Недостаток заключается в том, что он греется из особенности строения светодиода. Достоинством типоразмера 3528 приемлемая цена, это связано с тем что производственные линии давно окупили свои затраты. Светодиод на сегодняшний день немного устарел по сравнению с другими SMD, светоотдача составляет порядка 70 лм/Вт. SMD 3528 на сегодняшний день широко используют для производства светодиодной ленты. Для мощных осветительных приборах такой тип светодиода не подойдет.

        SMD5050 – Габариты 5×5 мм, установлено 3 кристалла. На корпусе установлено шесть выводов, у каждого светодиода своя пара выводов. Производят белые или монохромные светодиоды, RGB. Белые и монохромные подключаются последовательно, стабильное свечение светодиодов возможно при напряжении от 8.4В до 11.5В. Данные светодиоды при напряжении 12В имеют рез каждый светодиод, по сравнению SMD 3528 кратность реза каждые 3 светодиода. Теплоотдача происходит за счет обтекаемой формы корпуса и на плату которая выступает в роли радиатора, отводящее тепло.

        SMD2835 – Параметры светодиода 2,8х3,5х0,8 мм. Сплошь и рядом эксплуатируются для изготовления светодиодных лент и ретрофитов, светильников. Возник такой светодиод в 2011 году.  Корпус имеет контактные площадки большего размера, тем самым позволяет эффективно отводить тепло на алюминиевый радиатор платы. Пределы мощности составляют от 0.2 вт до 1вт.  SMD 2835 имеет один кристалл, также для мощных светодиодных лент производят с тремя кристаллами, соединены последовательно, при этом напряжение должно быть 9-10 В.

        SMD5630 – Параметры 5,6х3,0х0,77 мм. Светодиод средней мощности, имеют два одинаковых кристалла, мощность варьируется от 0.3вт до 1Вт выдает 158Люмен. Оснащен четырьмя выводами. Люминофор наносится почти на всю внешнюю поверхность, тем самым достигается мягкий ровный свет. Присутствие специальной дополнительной площадки для теплоотвода.

        Применяется один чип, а контактных площадок четыре.  SMD 5630 широко используются в лампах-ретрофитах и типа «кукуруза», где светодиоды устанавливаются на поверхности корпуса лампы.

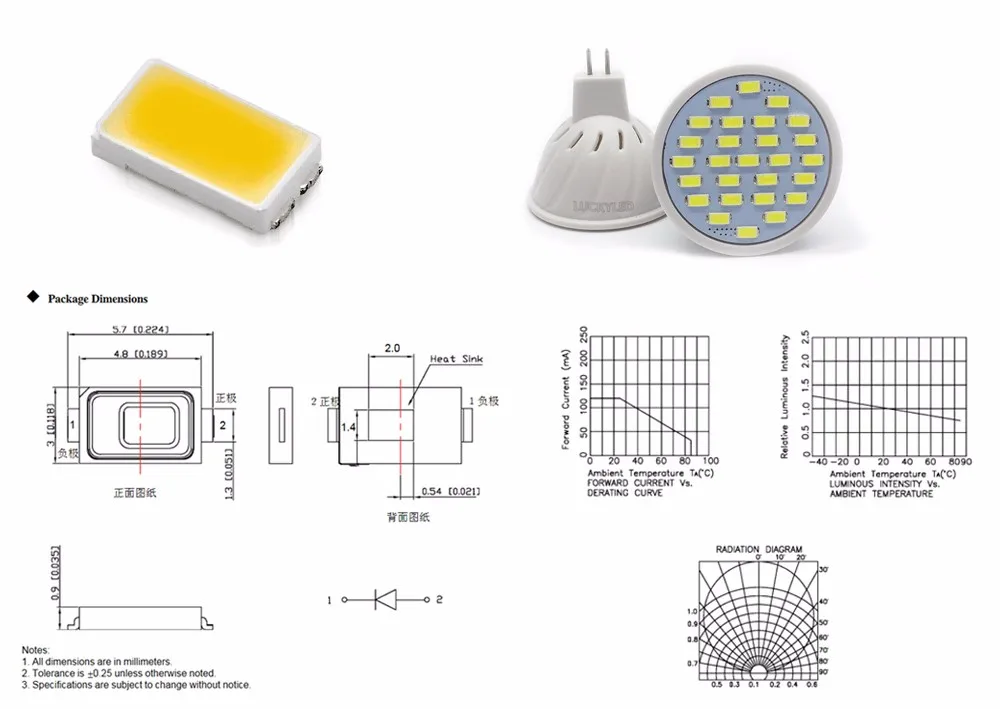

        SMD5730 – является практически полным аналогом предыдущей модели. Встречаются модификации 5730-05 и 5730-1. Светоотдача 100-130 Люмен /Вт.

        SMD3014 – Создается с 2013 года, разработан для смены люминесцентных ламп Т5 на светодиодные ретрофиты.  Обладает светоотдачей 100-140 лм/Вт. В дальнейшем производство SMD3014 было признано экономически нецелесообразным.  Светодиод включает один или два кристалла, соединены последовательно. Рабочее напряжение 3 или 6 В зависимости от количества кристаллов. На плате металлические площадки по которым проводится питание светодиода, занимают значительную часть основания. SMD 3014 самый маленький размер светодиода, мощность не превышает 0.1Вт. Данный SMD возможно устанавливать с малым шагом.

        СОВ – плоский SMD. Современное создание. На алюминиевой основе большое количество кристаллов приклеенное не токопроводящим клеем. Кристаллы подключённые друг с другом по последовательно-параллельной схеме. В верхней части все покрывается люминофором. Тип led не имеет сложности в монтаже. Излучает ровный, яркий без искажений свет. Подключаются светодиоды несколькими способами.  Самым не сложным способом подключения светодиодов в сеть совместно с резисторами, если это необходимо.  При подключении соблюдайте полярность.  Существуют разные варианты соединения: последовательное и параллельное.

        Последовательное подключение светодиодов происходит один за другим, при этом суммируется общее число светодиодов, для получения необходимого количества для работы при определенном напряжении. Например, для работы в сети 12в постоянного тока необходимо 4 светодиода по 3Вт каждый. При этом нужно учитывать мощность каждого светодиода, суммировать эту мощность и рассчитывать блок питания для этой цепи с 20% запасом мощности.

        При параллельном подключении каждый светодиод подключается к блоку питания не зависимо друг от друга. При этом так же нужно суммировать мощность каждого светодиода при выборе блока питания. Преимуществом параллельного подключения является то, что при выходе из строя одного светодиода все остальные продолжают работать. Чего невозможно достичь при последовательном подключении.

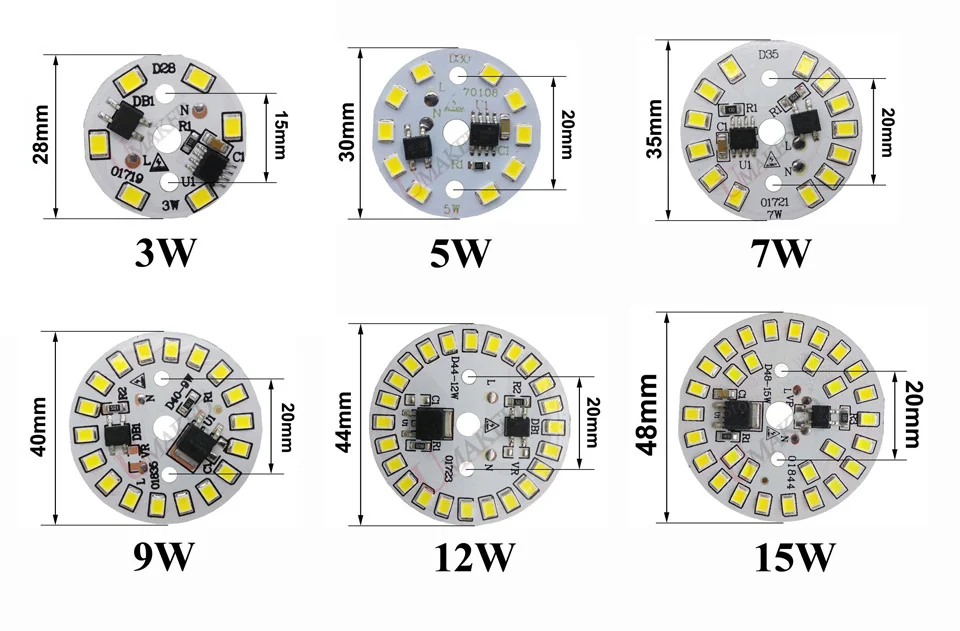

        Параллельно-последовательное соединение рассмотрим на примере подключения светодиодных модулях в сборке по 20шт. Сама сборка подключена последовательно (20 шт.). А несколько сборок подключается к блоку питания параллельно.
