Автоматика для откатных ворот своими руками. Как сделать самому автоматику для откатных ворот.

31 октября 2021

Автоматику для откатных ворот, как впрочем и автоматику для других типов ворот, нет смысла делать своими руками. Конечно, пытливости ума и изобретательности нам славянам не занимать и до сих пор на Руси достаточно последователей изобретателя И.П. Кулибина. Эту статью побудило написать обилие поисковых запросов типа: автоматика для откатных ворот своими руками или автоматика откатных ворот из дрели, самодельная автоматика для откатных ворот итп.
Или какой-нибудь дедушка начинает рассказывать как он на раз-два сделает воротную автоматику из трехфазного двигателя с радиоуправлением от танка, где пультом будет служить кварцованный радиопередатчик, якобы приемлемых размеров. Паяй@Мастери!
Также в былые заскорузлые времена были умельцы понаставившие людям самопальной автоматики с использованием автомобильных сигнализаций — эдакие монстры таскающие ворота на самопальной фурнитуре весом в тонну-другую.

И теперь владельцы такой «автоматики» пытаются как-то реанимировать сие чудо техники пытаясь достать какие-то комплектующие в интернет-магазинах и приспособить их для своих ворот или спрашивая «то, не знаю что».
И теперь собственно по сути дела. Мастырить, лампичить самопальную автоматику экономического и практического смысла нет — выйдет дороже, хуже по качеству и эксплуатационным характеристиками чем заводского изготовления. В итоге через несколько лет мучений выбросите и поставите номальное заводское. Тем более, что сегодня фурнитура для откатных ворот и автоматика для откатных ворот стоит сущие копейки, например самый бюджетный вариант китайская автоматика для откатных ворот GANT IZ-600 стоит всего лишь около 300 USD. за комплект: привод на 600 кг, 2 пульта, фотоэлементы, зубчатая рейка 4м.п. Модель GANT IZ-1200 — 360 USD.
В этом свете совершенно нет смысла заниматься изготовлением самопала выйдет банально дороже.
Однако, если у вас есть свои оригинальные идеи, решения и новации в плане автоматики для откатных ворот, то возможно вам будут интересны наши контроллеры и приемники для организации радиоуправления воротами.
 Подробнее здесь.

Если вы проживаете не в Киеве, то мы организуем доставку автоматики GANT и другой в Ваш город в течении суток.

Комплект автоматики для откатных ворот до 1000 кг, GANT IZ-1200(Китай).
ЦЕНА 360 USD. — СУПЕРЦЕНА!


Комплект автоматики для откатных ворот до 600 кг, PROFESSIONAL GANT-IZ-600 (Китай).
ЦЕНА 300 USD.

Замок для откатных ворот

Также есть большой выбор запчастей и комплектующих к автоматике ворот в разделе — Запчасти для автоматики разные. Распродажа.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Поделится

Поделится

Монтаж и механизм для откатных ворот выбрать своими руками? Обзор и и технология установки механизма для откатных ворот- Обзор +Видео

Живя в большом мегаполисе, многие мечтают о своем загородном доме. О месте, где можно спокойно и тихо отдохнуть, погулять на природе и побыть на свежем воздухе. Но свой дом предполагает обустройство защитных ограждений и ворот на придомовой территории. И если с забором у вас проблем не возникнет, то с механизмом для откатных ворот могут возникнуть вопросы. В нашей статье мы постараемся на них ответить.

Содержание:

Достоинства и недостатки откатных автоматических ворот

В первую очередь разберем плюсы откатных раздвижных ворот:

  1. статусность;
  2. надежность;
  3. практичность;
  4. не занимают много места;
  5. отсутствие громких шумов при открывании и закрывании;
  6. минимальное техническое обслуживание и уход;
  7. длительный срок службы.

К недостаткам относятся:

  1. высокая стоимость;
  2. установка производится только на монолитный фундамент;
  3. для больших автомобилей придётся увеличить ширину въезда, а это дополнительные финансовые затраты.

Но, не смотря на минусы, откатные ворота довольно популярны.

Виды ворот

Желая установить или купить ворота с самодельным откатным механизмом, стоит узнать, а какие именно виды ворот бывают. Например:

  • консольные ворота;
  • колесные ворота;
  • подвесные ворота.

Рассмотрим каждый из видов более подробно.

Консольные ворота

В таких моделях откатные ворота установлены на нижней консольной планке. Если вы решили сделать механизм ворот своими руками, то данный вариант подойдет идеально.

Если сравнить консольные ворота с другими вариантами, то можно отметить множество положительных сторон. Например, высота транспорта не будет иметь значения. Конструкция механизма находится вдоль забора и не занимает много места.

Простота конструкции позволяет легко выполнить механизм откатных ворот своими руками.

Подвесные ворота

Откатные ворота с верхним механизмом подвеса подходят для ангара либо склада.

Подвижные части откатного механизма расположены на верхней части направляющих. Но такой вид ворот предполагает пропуск автомобилей определенной высоты.

владельцам специализированной техники такие ворота не подойдут.

Колесные ворота

Механизмы открывания откатных ворот следующий: на бетоне или грунте уложена рельса по которой и ходят ворота. Минусом такой конструкции является частое засорение желоба, по которому двигаются ворота.

Из-за низкого расположения рельсы в нее часто будут попадать листья, песок и земля в летнее время. А зимой и осенью может образоваться корка льда, которая будет препятствовать открыванию ворот и впоследствии приведет к коррозии металла.

Именно поэтому владельцы частных домов не выбирают такой тип механизма

Изучив все варианты откатных механизмов, вы сможете выбрать для себя более подходящий. Помимо выбора вида ворот не стрит забывать и качественных комплектующих.

Комплектующие и монтаж откатных ворот

Приобретение металлических ворот подразумевает и покупку качественных комплектующих.

К таким относят:

  1. направляющие рельсы;
  2. ограничивающие движение полотна ролики;
  3. для перемещения ворот каретки с металлическими роликами;
  4. ограничители и заглушки для предотвращения загрязнения механизмов.

Отправляясь в магазин, механизм откатных ворот купить необходимо исходя из веса металлического полотна. Например, для ворот высотой 4 м необходим откатной механизм, который выдержит нагрузку до 550 кг.

Вы можете сделать механизм для откатных ворот своими руками или купить комплектующие механизмы .

Чертеж механизма откатных ворот и предварительные расчёты

Перед тем, как начать строить ограждение с воротами необходимо произвести точные расчёты.

Сделайте схему конструкции и рассчитайте высоту транспорта. А также нагрузку на откатной механизм ворот. Автоматика может присутствовать в открывании ворот, ее можно подключить к общей системе «Умный дом».

Если рассматривать схему подробно, то визуально она достаточно проста и читабельна. Основой является силовая платформа из бетона. Каркас свайной рамы установлен между стойками.

Профнастил крепят к раме и фиксируют на полотне ручку. По желанию можно сделать привод электрическим

Установка механизма откатных ворот

На первом этапе проводится бетонирование для установки консольной рамы и столбов для уловителей.

  • Выкапывают равную по ширине столбов канаву. На дно около 15 см засыпают щебень с песком.
  • Далее укладывают армированные 6 мм прутья. На них кладут швеллер полками вниз.
  • Устанавливают опалубку, а столбы устанавливают на необходимое место.

Заливку опалубки нужно производить медленно. Чтобы не залить швеллер и для предотвращения скапливания воздуха в бетонном растворе.

После заливки в течение 2-3 дней необходимо поливать платформу холодной водой. Так вы защитите бетон от растрескивания. После этого дайте бетону окончательно застыть и приступайте к работе только через 2 недели.

  • Сделайте раму и усильте ее с помощью металлических профилей. Внутренняя обрешетка выполняется из труб малого сечения одинаковой длины.
  • Далее идет сварка каркаса и соединение внутренней рамы с усиленным профилем. На нижней раме приваривают металлический рельс. После сварной шов зачищают и грунтуют.
  • К опорным столбам крепится уловитель и каретка. Фиксация происходит анкерными болтами.
  • После проверки ходовой части идет монтаж ворот. Одев их на каретный профиль необходимо прихватить их сваркой по кругу. Таким образом, ваша конструкция будет более устойчивой.
  • Готовые ворота красят под цвет основного забора.

Выбирать краску для забора и ворот стоит с антикороззионными свойствами.

После высыхания краски можно смело приступать к облицовке.

Металлические профильные листы лучше крепить на болты со специальными резиновыми прокладками для предотвращения попадания влаги в отверстия.

На последнем этапе монтируют ручки и устанавливают засов и электрический привод.

На этом конструкция автоматического механизма для откатных ворот завершена.

Рейтинг

( Пока оценок нет )

0 9 303.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Сколько стоят автоматические ворота в 2023 году?

Автоматические въездные ворота предназначены не только для загородных клубов и богатых людей. Они становятся все более популярным дополнением для домовладельцев, которые ценят безопасность и конфиденциальность.

В среднем установка автоматических въездных ворот стоит 3 140 долларов , но стоимость может варьироваться от 1 525 до 5 135 долларов . Сколько вы в конечном итоге заплатите за установку петель, зависит от конструкции ворот, размера ворот, материала, типа, а также выбранных вами надстроек безопасности и удобства.

Это руководство по стоимости включает;

  • Средние затраты
  • Оценщик стоимости по размеру
  • Другие факторы, влияющие на стоимость
  • Сопутствующие услуги
  • Профессиональная стоимость и стоимость самостоятельной сборки
  • Стоимость в зависимости от местоположения
  • Часто задаваемые вопросы

Средняя стоимость автоматических ворот в 2023 году

Средняя стоимость по стране 3140 долл. США
Типовой диапазон цен 1525–5135 долл. США
Крайне низкая стоимость 9005 0 465 долл. США
Экстремально высокая стоимость 9050 долл. США

средняя цена по стране 3140 долларов США за 16-футовые деревянные электрические ворота с датчиком и клавиатурой. Однако на стоимость влияет ряд факторов. Маленькие виниловые ворота стоят всего 465 долларов , а большие раздвижные алюминиевые ворота стоят целых 9050 долларов .

Важно знать, что эти цены не включают устройство открывания ворот, которое представляет собой моторизованный компонент, открывающий и закрывающий ворота. Как вы увидите, открывающий игрок может добавить к общей стоимости от 625 до 4750 долларов.

Оценщик стоимости автоматических въездных ворот в зависимости от размера

Электрические въездные ворота бывают разных размеров, обычно от 12 до 18 футов в ширину и от 4 до 10 футов в высоту. Чем больше ворота, тем выше стоимость проекта.

Ширина ворот Диапазон цен
12 футов 1000–1800 долларов США
14 футов 1200 – 2600 долларов
16 футов 1500 – 4000 долларов
18 футов 2 000 – 6 000 долл. США

Оценщик стоимости автоматических ворот в зависимости от материала

Материал, используемый для ворот, также влияет на стоимость. Сталь, кованое железо, алюминий и дерево увеличат стоимость, а такие материалы, как винил, могут ее снизить.

Виниловые ворота являются самыми дешевыми, их цена варьируется от 475 до 3300 долларов США . Они легкие, не требуют особого ухода, устойчивы к коррозии и гниению, но имеют тенденцию разрушаться в экстремальных климатических условиях.

Деревянные ворота стоят дорого, от 575 до 6 250 долларов , в зависимости от типа дерева. Дерево — это вневременной, изысканный и прочный материал для ворот, который может повысить привлекательность вашего дома. Однако за ним сложно ухаживать, так как он подвержен насекомым, гниению и деформации.

Алюминиевые ворота более устойчивы к коррозии и, вероятно, прослужат дольше, чем деревянные и железные ворота. Они легкие, универсальные и требуют минимального обслуживания, но стоят дороже и могут быть помяты. Алюминиевые ворота стоят от 2175 до 6300 долларов .

Сталь – еще один универсальный и не требующий особого ухода материал для ворот. Стальные ворота долговечны и предлагают некоторые варианты индивидуальной настройки, но они тяжелые и дорогие, их стоимость составляет от 875 до 6 250 долларов США 9.0006 .

Кованые ворота являются одним из самых дорогих вариантов, их стоимость составляет от 875 до 6300 долларов США . Они выглядят богато и красиво, но требуют регулярного обслуживания, обеспечивают меньше конфиденциальности и сложны в установке.

Оценщик стоимости автоматических въездных ворот по типу

Цена, которую вы платите за электрические въездные ворота, также зависит от типа ворот. Автоматические въездные ворота различаются по дизайну и функциональности, модели стоят от 500 до 6000 долларов США 9.0006 и выше.

Распашные ворота

Распашные ворота широко используются и просты в эксплуатации. Они состоят из одних или двух ворот, которые открываются внутрь или наружу и поддерживаются петлями, прикрепленными к прочным колоннам или столбам, способным выдержать их вес. Стоимость установки таких ворот колеблется от $500 до 8500$.

Раздвижные ворота

Раздвижные ворота передвигаются на колесах по рельсам, пересекающим подъездную дорожку. Это могут быть двойные ворота, которые встречаются посередине, или одинарные ворота, которые скользят по всему проему. Их установка часто сложна и стоит дороже из-за фундамента, необходимого для трассы и водоотвода. Цены на эти ворота варьируются от от 1050 до 5200 долларов .

Подъемные ворота

Подъемные ворота обычно устанавливаются на коммерческих объектах. Они идеально подходят для наклонных подъездных путей и домов с ограниченным пространством. Подъемные ворота стоят от 500 до 4000 долларов в установленном виде.

Ворота для автодомов

Ворота для автодомов стоят дорого, их установка стоит более 6000 долларов США . Они достаточно широки, чтобы вместить RV и другие широкие грузы и оборудование.

Другие факторы, влияющие на стоимость

При оценке стоимости электрических ворот необходимо учитывать дополнительные расходы, в том числе скрытые затраты на компоненты, которые необходимо установить для повышения функциональности и безопасности.

Механизм открывания ворот

Механизм, который открывает и закрывает ваши ворота, различается в зависимости от производителя и модели, как и дверь гаража, и выбор системы будет влиять на вашу стоимость. Открыватели ворот бывают гидравлическими, электромеханическими или с питанием от батареи, причем электромеханические открыватели являются наиболее популярными и управляются датчиком или пультом дистанционного управления. В среднем устройство для открывания ворот стоит от 625 до 4750 долларов.

Клавиатура

Стоимость клавиатуры колеблется от от 250 до 650 долларов . Это дополнительное устройство представляет собой удобную опцию, предоставляющую доступ посетителям с помощью правильной комбинации кода, не мешая никому в доме.

Датчик

Установка любого типа датчика, включая датчики движения, давления и радара, обойдется домовладельцу в сумму от 250 до 1250 долларов США . Они предоставляют автоматический доступ при обнаружении этих датчиков.

Домофон

Домофон позволяет общаться с посетителями у ворот и узнавать о них больше, прежде чем впустить их. Стоимость домофона колеблется от от 675 до 4500 долларов .

Столбики

Столбики могут использоваться для различных целей. Их можно использовать для улучшения эстетики объекта или для контроля доступа. Хотя они чаще всего используются в закрытых сообществах, они также доступны для домовладельцев. Установка двойных боллардов стоит от 3000 до 6000 долларов .

Стоимость установки

Стоимость работ по установке электрических въездных ворот зависит от объема необходимых земляных работ, дополнительных функций, уровня знаний, а также размера и типа ворот. За ручные ворота взимается та же ставка, что и за электрические ворота, От 30 до 80 долларов в час . Затраты на установку значительно ниже, если забор уже установлен.

Сопутствующие услуги

Следующие услуги связаны с установкой автоматических въездных ворот.

Стоимость ремонта

Вы должны учитывать ремонт электрических ворот, так как они могут быть повреждены такими элементами, как бури, столкновения, взломы или даже износ. Для ремонта потребуется профессионал, который будет взимать от 500 до 1000 долларов, в зависимости от типа ремонта. Стоимость ремонта относительно невелика и, скорее всего, будет исправлена, если ущерб минимален, чем если он усугубится.

Подъездная дорога

Имеются ли на вашей нынешней подъездной дороге небольшие трещины и дефекты? Установка новой подъездной дорожки может исправить ситуацию и улучшить привлекательность вашего дома. Различные варианты проезда включают в себя;

  • Асфальтовая подъездная дорога стоит от 3086 до 7912 долларов США
  • Бетонная подъездная дорога стоит  от 1885 до 6475 долларов США 6  от 5 500 до 26 000 долларов США
  • Гравийная дорога стоит  600–1 800 долларов США

Герметизация проезжей части

Герметизация проезжей части заполняет существующие трещины и дыры, предотвращая повреждение целостности проезжей части. Эта экономичная мера продлевает срок службы подъездной дороги и снижает затраты на ремонт. Герметизация подъездной дороги стоит в среднем $ 305 .

Профессиональная стоимость по сравнению со стоимостью самостоятельной сборки

Комплекты для автоматизации подъездных ворот стоят от 450 до 4500 долл. США . Большинство из них спроектированы так, чтобы домовладельцы, имеющие некоторый опыт самостоятельной сборки, могли самостоятельно устанавливать и автоматизировать ворота. Вы можете сэкономить до 50%, сделав это самостоятельно; однако по неопытности ворота могут не открываться или перетаскиваться. Если вы платите профессионалу От 30 до 80 долларов в час , ворота будут работать безопасно и в соответствии с проектом, так что вам не о чем беспокоиться.

Стоимость автоматических шлагбаумов в зависимости от местоположения

Место вашего проживания может повлиять на цену. Помимо того факта, что уровень жизни влияет на стоимость проекта, общая стоимость, вероятно, будет выше в районах, где требуется более длительное время в пути, чтобы компенсировать дополнительное время в пути.

Часто задаваемые вопросы

Могут ли электрические ворота открываться вручную?

Да, электрические ворота можно открыть вручную. Каждая система имеет возможность ручного возврата, которая позволяет службам экстренного реагирования или правоохранительным органам пройти через нее в чрезвычайной ситуации.

Как долго служат электрические ворота?

Качественные ворота, профессионально установленные и регулярно обслуживаемые, прослужат от 15 до 20 лет.

Заключительные мысли

Назвать точную цену на въездные ворота с электроприводом практически невозможно, так как на цену влияет множество факторов. Однако, если вы знаете скрытые расходы, вы можете создать разумный бюджет с подрядчиком или без него.

Примечание: LawnStarter может получить рекомендательную плату за подбор для вас подрядчиков в вашем районе.

Основное изображение предоставлено Юрием Снегуром / Canva Pro / Лицензия

Айоола Аззан

Айоола Аззан — разносторонний писатель и энтузиаст инвестиций, родом из Нигерии. Он любит разрабатывать эффективные курсы и любит медитировать в свободное время.

Сообщение от Ayoola Azzan

Садовые гиды | Откатные ворота своими руками

Jupiterimages/Photos.com/Getty Images

Многие владельцы собственности устанавливают раздвижные ворота на подъездных дорожках. Эти ворота требуют меньше места, чем система распашных ворот. Способ установки зависит от производителя устройства. Некоторые установщики монтируют приводной механизм на столб ворот. Другие закрепляют привод на бетонной площадке.

Убедитесь, что механизм открывания раздвижных ворот соответствует размеру и весу ворот. Узнайте у местных инспекторов строительных норм нормы для установки механизма. Следуйте инструкциям по установке автоматической защелки ворот. Разместите предупреждающие знаки с обеих сторон ворот.

  • Многие владельцы недвижимости устанавливают раздвижные ворота на подъездных дорожках.
  • Следуйте инструкциям по установке автоматической защелки ворот.

Установите бетонную подушку размером 24 на 24 дюйма между двумя роликовыми стойками ворот. Это две стойки с колесами на них. Установите приводной механизм на колодку. Этот компонент питает систему. Выкопайте землю ниже линии промерзания. Ознакомьтесь с местными строительными нормами, чтобы узнать границу замерзания для региона. Нанесите уровень гравия. Уплотнить материал трамбовкой, предотвращающей оседание. Используйте доски размером 2 дюйма на 6 дюймов, чтобы обрамить площадку. Смешайте быстросхватывающийся бетон и заполните форму бетоном. Дайте бетону высохнуть.

  • Установите бетонную подушку размером 24 на 24 дюйма между двумя роликовыми стойками ворот.
  • Замешайте быстросхватывающийся бетон и заполните форму бетоном.

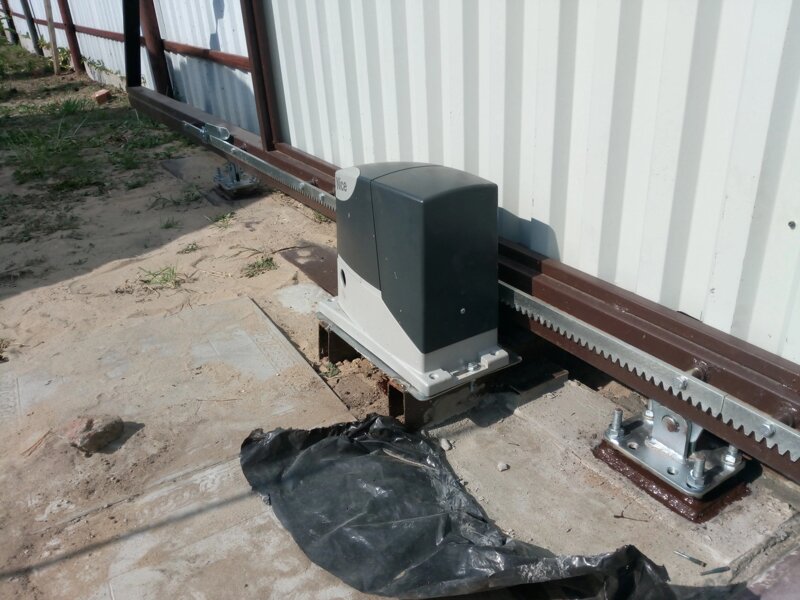

Прикрепите раму привода к бетонной подушке с помощью распорных болтов диаметром пять восьмых и длиной 4 1/2 дюйма. Поместите раму на подложку и отметьте отверстия. Просверлите отверстия для бетонных анкеров перфоратором. Вставьте анкеры на место и прикрутите раму привода к колодке. При необходимости отрегулируйте привод, чтобы облегчить крепление зубчатой ​​рейки.

Подсоедините рейку к зубчатому колесу привода. Приварите стойку к уголку и к воротам в соответствии с инструкциями производителя. Установите цепь на сторону защелки ворот. Установите на стойки кронштейны упоров закрытия-открытия и соответствующим образом отрегулируйте «концевой выключатель».

  • Прикрепите раму привода к бетонной подушке с помощью распорных болтов диаметром пять восьмых и длиной 4 1/2 дюйма.
  • Вставьте анкеры на место и прикрутите раму привода к подушке.

Отключите питание на главном блоке предохранителей или электрическом распределительном щите. Соблюдайте местные правила электромонтажа. Некоторые правила требуют, чтобы все электрические соединения выполнял лицензированный электрик.

Проведите электрический кабель к приводному механизму. Протяните три провода через кабелепровод — черный для плюса, белый для нейтрали и зеленый для заземления.
