Комплектующие для ворот подъемно-поворотных: порядок и особенности устройства

Содержание

  • Основные достоинства подъемно поворотных ворот
  • Деревянно-металлический каркас. Воротное полотно
  • Порядок монтажа
  • Управление подъемно поворотных ворот

Подъемно-поворотные ворота необыкновенно востребованы у владельцев гаражей, складов, сервисных и производственных помещений. Подъемно-поворотный механизм – это створка, которая поднимается при помощи специального роликового механизма.

При этом она занимает положение, параллельное линии потолка. Это не создает неудобств при въезде-выезде автомобиля и помогает рационально обыграть пространство, которого, как известно, всегда не хватает.

Подъемно-поворотные ворота

Абсолютно пустой проем, ничем не загроможденный – вот что получается при открытии таких ворот. Рациональное устройство, простота управления и ухода, большая степень защиты помещения – все эти факторы говорят в пользу этого вида ворот. Автоматика для подъемно поворотных ворот устанавливается достаточно просто.

Изготовить подъемно-поворотный механизм возможно без особого труда. Для этого необходим набор инструментов, который имеется в большинстве семей, а также комплектующие, запчасти и материалы.

Основные достоинства подъемно поворотных ворот

  • Наличие каркаса из металла внутри воротной створки обеспечивают достаточную прочность и жесткость конструкции.
  • Большая степень защиты помещения, устойчивость к попыткам взлома. Наличие электромеханического замка и высокопрочной стали на створках делают попытки взлома, как минимум, затруднительными. «Выдавить» створку вовнутрь или наружу не представляется возможным из-за достаточно сложной траектории ее движения.
  • Привод повышенной надежности.
  • Отличная тепло- и звукоизоляция, которая достигается благодаря пенополиуретановому покрытию полости ворот. Это же покрытие защищает внутреннюю поверхность створки от ржавчины.

Относительная дороговизна конструкции успешно компенсируется множеством несомненных достоинств.

Гаражные подъемно-поворотные ворота

Рассмотрим основные комплектующие, необходимые для успешной установки ворот, имеющих подъемно-поворотный механизм.

Деревянно-металлический каркас. Воротное полотно

Встроенный каркас из дерева и металла – это основная часть ворот подъемно-поворотного типа. Внутри дверного короба размещают стальные профили. Они предназначены для движения направляющих роликов.

Иногда механизм включает две разновидности направляющих, но такое решение не обязательно.

  • Вертикальные – для подъема воротного полотна.
  • Горизонтальные – для движения вдоль потолочной плоскости.

Воротное полотно, как правило, изготавливается из листового оцинкованного железа. Листы обязательно должны иметь двустороннее покрытие для защиты от осадков и механических воздействий.

Можно покрыть готовое воротное полотно специальными пластиковыми или деревянными панелями, что делает ворота более эстетичными без значительного утяжеления конструкции.

Для лучшей теплоизоляции возможен вариант утепления ворот (например, при помощи пенопласта).

Схема основных элементов гаражных подъемно-поворотных ворота

Порядок монтажа

Монтажу ворот предшествуют подготовительные работы на стенах и в воротном проеме. Связанные с полом работы можно провести по завершении установки и калибровки воротного механизма.

Деревянный каркас изготавливается из трех брусков (два продольных и один – поперечный). Бруски скрепляются между собой при помощи уголков или стальных пластин.

При этом постоянно контролируется правильность геометрии конструкции при помощи уровня. Готовая коробка укрепляется на стенах при помощи анкеров.

После этого отмечают места установки элементов, ответственных за соединение полозьев и стены. Специалисты рекомендуют вынести верхний кронштейн несколько вперед по сравнению с остальной конструкцией.

Это позволит предупредить трудности при открывании ворот. По окончании выравнивания рамы все образовавшиеся щели заполняются строительной пеной.

После закрепления рамы монтируют направляющие профили. Рама воротного полотна изготавливается из металлических уголков. Сверху она покрывается металлом или деревом.

Готовое полотно вставляется в направляющие с последующим соединением с пружинами и рычагами. Необходимо покрыть все кромки полотна металлическими полосами. Это позволит избежать коррозии.

Вот несколько полезных советов от специалистов.

  • Установка направляющих профилей должна производиться на идеально горизонтальной поверхности. Это позволит избежать затруднений при открывании ворот.
  • Для безопасной эксплуатации ворот на короб должны быть установлены ограничители. Они позволяют зафиксировать полотно в нужном положении. Выдвижение ограничителей производится при помощи специальной рукоятки.

Автоматика подъемно-поворотные ворота

Управление подъемно поворотных ворот

Всего есть три вида управления движением воротного полотна.

  • ручной;
  • механический;
  • дистанционное управление.

При ручном управлении процесс открывания-закрывания ворот производится самостоятельно. Воротное полотно смещается вручную или при помощи рукояток.

Механический привод несравненно удобнее ручного. Воротное полотно приводится в движение путем нажатия кнопки, установленной во внутренней или наружной части гаража.

Еще пример автоматики подъемно-поворотных ворота

Дистанционное управление имеет достаточно высокую стоимость, но такая умная система очень удобна. Она включает в себя миниатюрный компьютер, приемник сигнала и датчики положения полотна ворот.

Обычно привод укомплектован двумя пультами дистанционного управления, светодиодным индикатором и механизмом разблокирования гаражной двери с внутренней стороны.

Установка секционных ворот своими руками

Содержание

  • Характеристики секционных ворот
  • Типы секционных ворот
  • Сэндвич-панели
  • Несколько рекомендаций перед установкой секционных ворот
  • Монтаж секционных ворот

Секционные автоматические ворота имеют красивый внешний вид, обладают высокой степенью взломоустойчивости, а также могут управляться дистанционно с помощью пульта, что значительно упрощает процесс открытия/закрытия помещения.

Секционные ворота в гараж

Кроме того, они имеют хорошие теплоизолирующие свойства и длительный срок службы. Если собрать и установить такую конструкцию самостоятельно, это будет намного дешевле, чем воспользоваться услугами специалистов.

Механизм открытия ворот — вверх, а это значит, что нет необходимости в дополнительной свободной территории возле ворот.

Характеристики секционных ворот

В данной конструкции панели соединяются друг с другом с помощью петель. Секции двигаются по шинам. Как правило, движение происходит вверх.

Существуют одностенные, а также двустенные панели. Первые сделаны из стального листа, оцинкованного горячим методом. В двустенных панелях между железными листами есть прослойка из полиуретана. Толщина между панелями составляет 35-45 мм.

Хорошая термоизоляция сохраняется благодаря хорошим прокладкам между стыками панелей и незначительному слою утеплителя. Этого достаточно для того, чтобы в помещении сохранялось тепло. Эту конструкцию называют сэндвич-панели.

Главное преимущество секционных ворот — экономия пространства. Разнообразие цветов и размеров позволяет выбрать панели на любой вкус и цвет потребителя.

Подъемный механизм для секционных ворот

Типы секционных ворот

Секционные ворота — компактные и надежные. Их устанавливают в гаражах, на СТО, в ангарах, на складах и промышленных объектах.

Существует 2 типа ворот:

  1. Гаражные: используются в быту.
  2. Промышленные: ставят на промышленных объектах. Они более надежны, рассчитаны на частое использование

По типу подъема их можно поделить на:

  1. Высокий подъем. Благодаря такому виду экономится пространство помещения с большой притолокой.
  2. Низки. Ставят в помещениях с низкой притолокой.
  3. Стандартный. Самый популярный вид ворот в промышленных и бытовых помещениях, он используется наиболее часто.
  4. Вертикальный. Функционируют вертикально вдоль стены.
  5. Пружинные растяжения. Ворота с этим подъемом очень маленькие, ставятся там, где притолока приблизительно 100 миллиметров.
  6. Наклонный подъем. Наклон потолка точно повторяют направляющие, расположенные горизонтально.

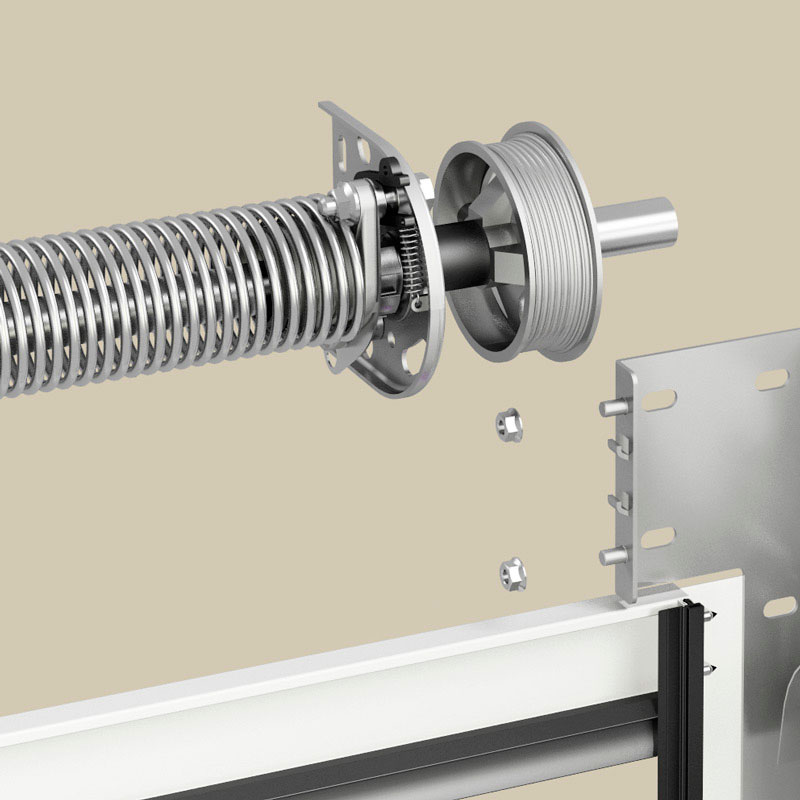

Существует торсионный или простой подъемный механизм. Он состоит из пружины. Можно регулировать механизм для выбора оптимального режима для открытия и закрытия полотна.

Автоматика позволяет функционировать конструкции дистанционно. Цена таких автоматических ворот будет значительно выше.

Схема механизма секционных ворот

Сэндвич-панели

Конструкция, в которой внутри 2-х листов есть утеплитель. Им может быть минеральная вата или пенополистирол. Готовые сэндвич-панели оснащены утеплителем.

Производитель должен указывать, какой именно утеплитель был использован. К примеру, вата практически не плавится и не горит. Соединения из полистирола более прочные. Панели соединяются друг с другом с помощью петель с «замком».

Благодаря этому конструкция монолитная и внешняя часть ворот может складываться. При этом нет необходимости дополнительно усилить проем ворот.

Несколько рекомендаций перед установкой секционных ворот

Секционные ворота, которые включают в себя подъемный механизм, изготовлены из сендвич-панелей. Они соединяются с помощью петель. Резиновые утеплители находятся между панелями.

Благодаря этому конструкция сможет функционировать и при низких температурах. Прежде чем изготовить конструкцию, сделайте чертеж, который должен указывать ширину и длину панелей. Рекомендуем выбирать материалы, благодаря которым ворота смогут нормально работать при любых погодных условиях.

Обратите внимание на то, что:

  • Полотно двигается вверх при открытии. Очень редко — в сторону. Регулируется движение благодаря пружинному механизму, тросам и валам.
  • При открытии вверх ворота состоят из храповых муфт. Они защищают механизм от того, чтобы тросы не порвались. Последние выбирают, учитывая вес полотна, при этом не меньше чем 100 кг.
  • Для того чтобы полотно открывалось бесшумно, используют полиамидные шарики. Благодаря им полотно складывается в короб под потолок.
  • В конструкции используются направляющие, для фиксированного передвижения устройства. Их устанавливают вдоль рамы и потолка. Сопротивление будет снижаться, если дополнительно конструкция будет оснащена роликами.

Можно приступать к установке.

Основная часть механизма секционных ворот

Монтаж секционных ворот

Обязательно покупайте ворота того размера, который подойдет к проему помещения. Вместе с конструкцией будет краткая инструкция по ее сборке.

Инструменты, которые понадобятся при установке:

  1. Пассатижи;
  2. Молоток;
  3. Уровень;
  4. Рулетка;
  5. Шуруповерт;
  6. Перфоратор
  7. Электродрель
  8. Каска, перчатки, очки для своей защиты.

Разложите все детали так, чтобы можно было быстро их достать. Обязательно проверьте, чтобы присутствовали все элементы. Если все детали в нужном количестве, приступайте к монтажу. Следуйте инструкции по сборке и установке ворот.

Подготовьте пространство вверху и по бокам ворот, для того, чтобы установить короб. Произведите разметку.

Первоначально отметьте места, где будут крепиться профили. Далее, выставите вертикаль и соберите все элементы без перекосов. Собирайте детали, начиная с нижней панели. После того как закрепили все секции, вставьте конструкцию в боковые пазы и короб.

Следите над тем, чтобы было плотное прилегание и плавное движение полотна. Отрегулируйте верхние кронштейны и закрепите механизмы управления. Последним этапом будет установка уравновешивающих пружин.

Когда пружины находятся в подтянутом состоянии, производится контроль над их действием. После того как вы убедились, что ворота плотно прилегают и нормально функционируют, можно крепить ручки и замки.

Если вы надумали сделать подъемные секционные ворота самостоятельно, найдите чертеж, запаситесь помощниками, и вперед. Обязательно следуйте инструкции и соблюдайте меры безопасности.

Если сделать все правильно, у вас выйдут крепкие, надежные, а главное, долговечные ворота.

Механизм подъемно поворотных ворот. Самостоятельное изготовление подъемно поворотных ворот

Подъемно поворотные ворота удобны в эксплуатации. Это технологичное решение, которое улучшит внешние характеристики гаража. Когда конструкция открыта, она выполняет еще и функцию козырька, что происходит при переходе из вертикального в горизонтальное положение. Но подобные механизмы предлагаются по более высокой стоимости, чем, например, классический вариант (распашные ворота).

Конструкционные особенности

Не все подъемные конструкции функционируют по единому принципу. Для сравнения секционные аналоги также поднимаются, но при этом движутся по Г-образным направляющим, принимая такую же форму, что позволяет экономить пространство внутри помещения.

Подъемно поворотные ворота работают несколько иначе. Чтобы избежать неприятных сюрпризов (недостаточно места для разворота конструкции и пр.), следует более подробно изучить их строение и принцип действия до того, как делать покупку.

Положительные и отрицательные свойства

Одним из плюсов, которые выделяют данный механизм из ряда аналогов, является технологичность, что позволяет обустроить объект в соответствии с веяниями современного времени.

Другие положительные качества:

  • Конструкция оснащена цельным полотном, данное решение повышает уровень надежности и продлевает период эксплуатации;
  • В открытом положении подъемно поворотные ворота не скрадывают свободное пространство;
  • Благодаря тому, что подвижная секция состоит из цельного полотна, она может быть декорирована по собственному усмотрению;
  • При желании конструкция оснащается слоем утеплителя, что дополнительно будет способствовать снижению теплопотерь на объекте.

Так же, как и секционные аналоги, подъемно поворотные гаражные ворота могут управляться вручную или для этой цели используется узел автоматики. К минусам можно отнести необходимость освобождения пространства рядом с проемом, чтобы ничто не мешало перемещению подвижной секции.

А дополнительно механизм таких ворот способствует уменьшению высоты проема. Если же повредить часть полотна, то не будет возможности отремонтировать его по причине того, что секция цельная. С такой точки зрения секционные аналоги превосходят подъемно поворотные конструкции.

Нюансы устройства

Основные узлы: механизм, обеспечивающий перемещение полотна; створка на каркасе; узел управления, который отличается по строению в зависимости от типа системы. Например, основной элемент автоматики – привод, дополнительно к которому устанавливается направляющая шина.

В закрытом положении секция располагается на стойках, ее подъем обеспечивает рычаг, а закрывается конструкция посредством возвратных пружин. Переход полотна в горизонтальное положение осуществляется посредством роликов.

Схематично такие ворота выглядят следующим образом:

Механизм, который обеспечивает разворот полотна, может быть двух видов: шарнирно-рычажковый; на противовесах. Первый из вариантов более популярен, так как отличается надежностью и простотой эксплуатации. А механизм на противовесах принято использовать для более массивных конструкций.


На чертеже показаны все элементы крепления для установки ворот

Что потребуется для работы

Чтобы собрать ворота, используют следующие элементы: прут из стали; кронштейны; металлические штыри; деревянные бруски. Также подготавливают уголки, они будут служить основой для рамы и отдельно для направляющих. Нужно приобрести уплотнитель, возвратные пружины.

Полотно секции обычно собирают из сэндвич-панелей, а также его можно сделать из дерева и металла. Если необходимо, створка утепляется. Если ворота будут управляться в автоматическом режиме, нужно приобрести еще и привод.

Инструменты:

  • Cварочный аппарат;
  • Болгарка;
  • Набор гаечных ключей, отверток;
  • Электродрель, комплект сверл для работы по металлу;
  • Молоток;
  • Строительный уровень.

Разметка материала и деталей производится с помощью рулетки и карандаша.

Процесс установки

Поворотные ворота своими руками сначала собирают, а затем уже монтируют, придерживаясь следующей последовательности: готовится рама, крепятся ролики, создается самостоятельно или подбирается уже готовое полотно секции; производится установка вспомогательных деталей; монтируется механизм управления.


Как сделать раму?

Крепление подвижной створки производится в проеме гаража посредством коробки. Чтобы ее изготовить, задействуют деревянные брусья. Крепятся они с помощью металлических угольников/пластин. Для упрочнения конструкции брусья заглубляют в стяжку пола на несколько сантиметров. Крепление короба осуществляется посредством анкеров по всему периметру.


Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Установка роликов

Предварительно выполняется монтаж верхних кронштейнов и направляющих. Первые из названных элементов располагаются немного дальше, чтобы обеспечить беспрепятственное перемещение створки.


Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага подъема на 12 см.

Крепятся кронштейны к направляющим. На этом этапе нужно установить ролики. Снизу поддержку створки обеспечивает пружинный механизм. Он включает в себя кронштейн, регулятор напряжения пружины, регулировочную пластину.

Изготовление подвижной секции

Подготавливается каркас, для чего используют металлический уголок. Ширина и высота рамы изменяется в зависимости от габаритов проема. Для жесткости нужно обязательно предусмотреть поперечины. Внутрь створки закладывается дерево и утеплитель по необходимости. Снаружи конструкция обшивается листовым металлом.


В качестве полотна можно использовать щит из досок, оббитый металлом, цельное стальное полотно или сэндвич-панель.

При желании полотно закрывается пластиковыми панелями. При выборе теплоизоляционных материалов рекомендуется учитывать их толщину, чтобы утеплитель разместился в щите, не выступая за его пределы. Исходя из этого, будет лучше, если использовать теплоизоляцию в форме листов, плит или матов.

Монтаж вспомогательных элементов

По окончании установки щита, можно начинать монтаж замков, для которых необходимо заранее предусмотреть место еще на этапе создания створки. Также крепится ручка, с помощью которой осуществляется открывание ворот, а еще фиксаторы (щеколды). Ручка снаружи и внутри должна располагаться ближе к основанию конструкции, что упростит эксплуатацию. Задвижки также крепятся изнутри помещения.
Монтаж узла автоматики

Любые виды подъемных ворот могут быть оснащены приводом: секционные, подъемно поворотные и пр. Комплектация этого узла определяется производителем. При желании вполне реально сделать подвижную секцию на дистанционном управлении. Монтаж выполняется в соответствии с прилагаемой инструкцией, так что сложностей при установке возникнуть не должно.

Выбор привода осуществляется на основании информации о массе конструкции. Чем она крупнее, тем более мощный подбирается механизм автоматики. Таким образом, любой вид подъемных ворот (секционные, поворотные и т. д.) под силу собрать самостоятельно.

Системы такого вида идеально подходят для монтажа их на простой гараж либо каких-то гаражных помещение промышленного характера. Это отличное решение для тех, кому важно не только удобство, но и высокая прочность и безопасность. Откуда такое название? Все дело в конструкции открывания ворот: Когда автоматическая система срабатывает, то полотно начинает свое движение к потолку, медленно закручиваясь. Если ворота открыты, то его створки расположены в параллель с потолком. Как только ворота полностью открылись, появляется широкое пространство, позволяющее транспортному средству свободно въехать внутрь.

Это то, что отличает данную конструкцию от всех других и делает ее уникальной. Они могут использоваться, как для индивидуального размещения автомобиля, так и в промышленных зонах, где есть много различной транспортной техники. Их главные преимущества – это надежная защита и простота при монтаже. Это идеальное сочетание безупречной конструкции и удивительной надежности. Система подъемных гаражных ворот автоматического вида могут быть установлены где угодно, например, на автомойке или складе, они украсят любой гараж, где бы он не находился.

Поворотные подъемные ворота на автомойкеПоворотные подъемные ворота в гараже

Наши ворота можно открывать и без использования электричества, вот только для системы это очень вредно, поэтому не стоит экономить и пытаться самостоятельно решить проблему открывания. Пусть система автоматизации активно работает и показывает, как хорош механизм подъемных гаражных ворот в действии.

Места применения подъемно-поворотных ворот

Если углубиться в историю, то сначала этот вид ворот активно использовался вместе с секционными в странах третьего мира. Это привело к тому, что металл для них стал применяться намного тоньше, чем раньше, что существенного снизило их цену. Однако в нашей стране цены на металлические изделия выросли, вот и они поднялись в цене. Но на популярность и частоту приобретения данного изделия это совершенно не повлияло. Такая конструкция на гараже какого-то престижного загородного коттеджа смотрится очень дорого и богато.

Основная масса систем поворотного типа дают надежную защиту гаражу. Это один из тех факторов, которым руководствуются автовладельцы при выборе ворот для своего гаража. Что же еще? Первым делом стоит отметить тот факт, что их не нужно постоянно смазывать. Во вторую очередь им не страшны сильные порывы ветра, которые захлопнут ворота, вызвав адский звук. Эта конструкция никогда не перекосится и не станет заклинивать из-за поломки механизма.

Механизм подъемных воротКонструкция подъемно-поворотных ворот

Еще одним приятным моментом является то, что на них можно вмонтировать интересную надежную калитку внушительного вида, которую можно будет просто закрывать на замок, как и само изделие. И, конечно же, стоит отметить, что они компактны и не станут отнимать много места в гараже, что подарит лишнее пространство. Если электричество выключится, то меньше минуты потребуется на разблокирование автоматического привода ворот и без труда их открыть. Это очень актуально там, где частенько случаются перебои с электроэнергией.

Преимущества подъемных гаражных ворот

  • Плотная конструкция. Створки ворот оснащены мощным каркасом из стали, который не прогнется. Ввиду отсутствия своеобразных подвижных конструкций никаких непредвиденных ситуаций не произойдет.
  • Взломать их невозможно.Почти все виды подъемных гаражных ворот имеют замок электромеханического типа, который вскрыть с помощью обычного или маленького ножа совершенно нельзя. Сложная внутренняя система не позволит выдавить замок при помощи вспомогательного троса. Так что можно быть абсолютно спокойным – транспортное средство под надежной защитой.
  • Оптимальная конструкция.Каждый элемент в системах такого типа располагается на своем месте, поэтому дисбалансовое состояние этому изделие не грозит. Имеющийся в конструкции цепной привод обеспечивает им прочность и не позволяет балансу нарушиться ни под какими внешними воздействиями.
  • Высокая степень теплоизоляции.В данном случае применение между пластинами пенополистирола исключено. Имеющаяся пустая полость во время производства заполняется иным материалом – пенополиуретаном, который обеспечивает ворота прекрасной шумоизоляцией и не дает холодным порывам проникнут внутрь. Металлу не страшна коррозия, так что можно быть спокойным на внешний вид подъемных гаражных ворот.
  • Точность исполнения заказа.Можно не волноваться, что размер конструкции не подойдет. Во время изготовления его производят точно по указанным размерам без каких-либо погрешностей.
  • Оснащение автоматикой. Ворота можно открывать с помощью автоматической системы, так и в простом ручном режиме.
  • Нет предела творчеству. Отделку и цвет изделия можно выбрать исходя из собственных предпочтений. Совершенно не важно, какому материалу и цвету вы отдадите предпочтение, любой варианту будет уместен и гармонично впишется в общую картину. И к тому же никак не повредит.

Имеющийся в составе специальный утеплитель формованного стиля поможет обеспечить лучшую теплоизоляцию и избавит от посторонних звуков. Это осуществляется за счет плотного прилегания резинового уплотнителя по всему периметру полотна.

Важное преимущество поворотных подъемных ворот в том, что, разместившись под потолком, они оставляют массу места для размещения на нем каких-либо других элементов, которые могут потребоваться владельцу.

Минимум элементов в конструкции дают ей максимум надежности в эксплуатации.

Отрицательные стороны

  • Толкают предмет, расположенный перед воротами – требуется специальная зона.
  • Важно, чтобы имелась притолка.
  • Очень высокая цена относительно других видов ворот.

Идеальных вещей не существует, но если сравнить этот вариант с остальными, то он явно выигрывает. На него можно положиться и не беспокоиться, что система выйдет из строя или первый же грабитель оставит владельца без его автомобиля. Этот вариант имеет массу преимуществ, к тому же при его заказе не потребуется никаких дополнительных вложений на важные дополнительные услуги, способные поддерживать гараж в хорошем состоянии.

Подъемно-поворотные ворота для гаража, цена на которые в компании «Автоматика Групп» весьма бюджетна, пользуются большой популярностью. Они просты в управлении, хорошо сохраняют тепло и устойчивы к износу. Главная особенность конструкции — максимальная прочность при минимальном весе. Все модели, которые представлены в нашем ассортименте, безупречно работают в течение многих лет. Доставка заказа осуществляется как в Москву, так и в любые районы Подмосковья.


Купить подъемно-поворотные гаражные ворота у нас — выгодно!

У нас дешевле!

При предоставлении коммерческого предложения с более низкой ценой клиент получает скидку.

Замер в день обращения

Мы готовы выехать на Ваш участок уже сегодня. Выезжаем в любое время, которое удобно клиенту.

Сертифицированное производство

Мы работаем только с оригинальными запчастями и автоматикой.

Изготовление ворот под ключ

Сопровождаем проект на всех этапах производства — замер, выбор комплектации, изготовление, монтаж, обслуживание.

Поможем сделать правильный выбор

Квалифицированные специалисты всегда готовы помочь Вам в выборе оптимального варианта ворот и автоматики.


Подъемно-поворотные гаражные ворота: цена и размеры

На подъемно-поворотные ворота для гаража цена формируется на основе следующих факторов: размеры строения, тип и особенности воротной конструкции. Расчет точной стоимости произведут наши менеджеры при оформлении заказа. Размеры в каждом случае индивидуальны и зависят от ширины и высоты вашего автомобиля.

Ширина мм
Высота мм1750187520002125225023752500
175022 04522 50622 92023 65824 44126 19226 791
187522 69023 05923 47325 34925 04026 28426 837
200023 28923 65824 81025 13225 45524 34925 869
212524 21124 57925 04025 22425 73124 62525 962
225024 94825 45525 45525 45525 91625 08625 962
237525 50125 91627 11427 57427 89726 88326 653
250027 11427 66728 95729 37229 74031 58327 943
262527 66728 17329 18729 64830 10932 55128 220
275028 49629 04929 27929 83230 06332 45928 680
287531 07631 62933 19633 74934 48635 45432 367
300031 86032 50533 98034 53234 67137 20539 647

Ширина мм
Высота мм26252750287530003125325033753500
175027 43628 12727 80528 17329 69431 99834 21036 468
187528 08128 17328 86528 72630 29332 55134 85537 159
200026 83728 17330 70832 36732 92033 38035 22436 975
212526 97528 35829 87831 30732 82833 38033 28834 855
225026 88328 49629 51031 03032 50534 07233 28837 067
237527 85128 31230 89232 32134 02636 42234 90137 482
250029 51031 58331 30732 87435 08539 69344 48646 467
262529 60231 95231 86033 47336 79039 83245 03946 652
275030 10932 32133 28834 76336 97539 83245 45347 711
287533 79538 21936 19143 97945 67045 03947 66550 015
300040 56941 26044 44043 47244 85446 09950 33852 872
Ворота могут быть заказаны с промежуточными значениями по ширине и высоте с шагом 5 мм

Фото подъемно-поворотных гаражных ворот

На нашем сайте вы можете ознакомиться не только с подробной информацией о подъемно-поворотных воротах для гаража, ценами, условиями заказа, но и увидеть фото наших моделей. Любой понравившийся экземпляр можно установить на вашей территории. Также возможна работа по индивидуальным эскизам клиента. Подробную информацию можно уточнить по телефону.

Почему выгодно купить подъемно-поворотные гаражные ворота?

Индивидуальный дизайн


Долговечны и надежны

Быстрая и простая установка


Надежно защищают Ваше имущество

Безопасно использовать

Экономят пространство

Типы подъема металлических гаражных ворот

Различаются подъемно-поворотные ворота для гаража ценами, размерами, типами конструкции (распашные, секционные, откатные, с калиткой) и подъема. Если для классификации брать последний критерий, то можно выделить пять групп. Здесь мы всего лишь кратко опишем их, а подробности можно узнать у менеджеров.

Стандартный тип подъема
Отличительной особенностью данного механизма является наличие двух изгибов направляющих с радиусом 305 и 381 мм. Они предназначены для притолок разных размеров (от 350 до 400 мм и более 400 мм). Предельно допустимый вес полотна составляет 870 кг. Данный тип подъема обеспечивает минимальную нагрузку на пружины, поэтому считается очень надежным.

Низкий тип подъема
Сфера использования данного механизма понятна из его названия. Он входит в состав конструкций с высотой притолоки от 250 до 500 мм. Для качественного крепления полотна используют специальную радиусную направляющую. Максимальный вес полотна равен 870 кг. По сравнению со стандартным типом низкий вариант отличается более высокой степенью надежности.

Высокий тип подъема
Данный механизм прямо противоположен вышеуказанному. Он входит в состав конструкций, в которых высота притолоки больше высоты проема минимум на 500 мм. Максимальный вес полотна равен 890 кг. Главным достоинством высокого типа подъема является эргономичность конструкции, позволяющая компактно размещать направляющие.

Наклонный тип подъема
Данный механизм необходим там, где высота притолоки не превышает 500 мм, а сам потолок расположен под углом. Наклонный тип обладает самой высокой устойчивостью к весу полотна. Он выдерживает нагрузки до одной тонны. Еще одним достоинством является эргономичность, благодаря которой направляющие компактно размещаются по периметру конструкции.

Ворота выбирают с учетом индивидуальных требований к прочности и внешнему виду, в зависимости от участка или помещения, в которое их требуется установить.

В промышленности, гаражных кооперативах, на коммерческих предприятиях часто устанавливают подъемно-поворотные ворота. Они имеют сложную конструкцию, которая надежно защищает от взлома. Такие ворота обладают высокими показателями прочности. Их конструкция устойчива к механическим повреждениям и проникновению влаги внутрь ограждаемого помещения.

Подъемно-поворотные ворота отличаются современным внешним видом и функциональностью. Конструкция модернизирована в соответствии с современными требованиями к удобной эксплуатации.

Подъемно-поворотные ворота относятся к разряду самых надежных. Их еще называют щитовыми. По принципу работы они действительно напоминают щит, который надежно защищает гаражное и промышленное хозяйство.

Подъемные ворота обладают многочисленными положительными характеристиками. Рассмотрим основные достоинства подъемно поворотных гаражных ворот:

  • Надежность и прочность. Ворота хорошо защищают от взлома. Их конструкция — сплошное металлическое полотно снаружи и надежные механизмы внутри. На наружной части ворот нет засовов, которые можно было бы взломать. Конструкция противостоит механическим повреждениям. Снести ворота можно только с применением специальной техники.
  • Влагонепроницаемость. Полотно подъемно поворотных гаражных ворот плотно прилегает к каркасу, не позволяя влаге просочиться внутрь конструкции.
  • Современный внешний вид. Ворота имеют оригинальную конструкцию. Для их установки применяют различные материалы, что позволяет проявить фантазию при оформлении. Поворотные ворота могут быть обшиты деревянными и пластиковыми панелями, для декорирования используют вставки различных цветов.
  • Приемлемая цена. Ворота стандартной модели можно купить относительно недорого.
  • Практичность. Качественные подъемные ворота от хорошего производителя защищены специальным ударопрочным и антикоррозийным составом.
  • Удобство эксплуатации. Подъемные гаражные ворота удобно открываются поднятием вверх и не занимают полезное пространство. Это преимущество особенно оценят жители северных регионов. С такими воротами зимой не нужно расчищать снег перед гаражом.
  • Хорошая теплоизоляция. Благодаря плотному прилеганию полотна ворот к каркасу, все тепло остается внутри помещения. В дополнение, существует возможность утепления конструкции. Но вес утеплителя должен быть рассчитан с точностью, чтобы его наличие не сказалось негативно на подъемном механизме.
  • Бесшумные. Правильно установленные и ухоженные ворота открываются и закрываются беззвучно.
  • Простота ручного управления. Открывать подъемно поворотные гаражные ворота можно вручную без особых усилий. При качественной установке вес ворот хорошо сбалансирован.

Особенности монтажа ворот

Есть некоторые нюансы, которые стоит учитывать перед монтажом поворотных ворот. В некоторых случаях их установка нецелесообразна или невозможна. Рассмотрим особенности, которыми обладают подъемные ворота:

  1. Их устанавливают только в прямоугольные проемы.
  2. Высота проема при открытых воротах уменьшена. Вход в помещение оказывается на несколько сантиметров ниже.
  3. Если створка подъемно поворотных гаражных ворот обшита сплошным полотном, его ремонт осуществляется путем замены всей обшивки целиком.

Подъемные гаражные ворота отличаются от прочих аналогов тем, что имеют необычную конструкцию с оригинальным функционалом. При помощи пружин их створка поднимается вверх под потолок. В открытом состоянии подъемно-поворотные гаражные ворота оказываются в положении, параллельном линии потолка и пола.

Виды ворот

В основе конструкции ворот лежат различные элементы: рама из профильных труб прямоугольного сечения, полотно, направляющие, механизм, приводящий створку в движение и фиксирующий ее в горизонтальном положении относительно земли. Ворота подъемные и механизмы изготавливаются на производстве.

Различают несколько видов подъемно-поворотных механизмов для ворот:

  1. Механизм с противовесами, или кривошипно-ползунный механизм. Устанавливается, если ворота имеют большой вес. В его основе лежит трос и противовес.
  2. Механизм шарнирно-рычажковый. Устанавливается на воротах с небольшим весом. Есть некоторые нюансы его установки. В основе лежат рычаги и тяги.

Еще одна разновидность поворотных ворот — гильотинные. Они открываются и закрываются, двигаясь вверх-вниз параллельно дверному проему. Такие ворота тоже можно встретить в гаражах.


Для обшивки поворотных ворот используют различные материалы. От вида материала зависит их стоимость. Ворота обшивают профнастилом, сталью, сэндвич-панелями и прочими материалами, обладающими высокой прочностью и другими положительными характеристиками. Иногда при необходимости для усиления надежности подъемных ворот устанавливают противовзломную систему, а для дополнительного освещения гаража – прозрачные окошки.

Монтаж ворот

Монтаж осуществляется в несколько этапов. Вначале выполняется рама. Она состоит из нескольких элементов: профилированные трубы, стальные уголки, стальная арматура. Все элементы привариваются друг к другу. Затем рама устанавливается в гаражном проеме и обкладывается кирпичом с фронтальных сторон. Далее по технологии выполняется каркас определенных размеров и обшивается металлическим полотном нужной толщины. Его сердцевина укрепляется, места сварки обрабатываются должным образом.


Следующий этап монтажа заключается в установке перекрытия, направляющих и специальной пружины, которая фиксирует створки. Для безопасной эксплуатации конструкции на короб устанавливаются специальные ограничители. По завершении процесса при необходимости устанавливается механизм автоматического управления.

Как работает механизм ворот

Работа ворот осуществляется при помощи движения направляющих. При этом масса створки распределяется равномерно. Находиться в открытом состоянии позволяет ограничитель и отрегулированные пружины. Когда поворотные ворота находятся в закрытом состоянии, пружины расслаблены.

Предложение от компании «Москомплект»

Если вас заинтересовали ворота, и вы желаете их установить — обратитесь к нашим специалистам. Они дадут грамотную консультацию по вопросу выбора ворот, соответствующего механизма управления и материала обшивки. Монтажные работы вы можете заказать в нашей компании. Мы занимаемся установкой ворот любой сложности на протяжении многих лет. Нами приобретен большой опыт и хорошие навыки. Специалисты «Москомплект» выполняют монтаж ворот быстро, качественно и в установленные сроки.

Стоимость изготовления подъемно поворотных ворот:

ширина/высота, мм1750187520002125225023752500262527502875300031253250337535005
175019 94520 40620 82021 55822 34124 09224 69125 33626 02725 70526 07327 59429 89832 11034 368
187520 59020 95921 37322 24922 94024 18424 73725 98126 07326 76526 62628 19330 45132 75535 059
200021 18921 55822 71023 03223 35522 24923 76924 73726 07328 60830 26730 82031 28033 12434 875
212522 11122 47922 94023 12423 63122 52523 86224 87526 25827 77829 20730 72831 28031 18832 755
225022 84823 35523 35523 35523 81622 98623 86224 78326 39627 41028 93030 40531 97231 18834 967
237523 40123 81625 01425 47425 79724 78324 55325 75126 21228 79230 22131 92634 32232 80135 382
250025 01425 56726 85727 27227 64029 48325 84327 41029 48329 20730 77432 98537 59342 38644 367
262525 56726 07327 08727 54828 00930 45126 12027 50229 85229 76031 37334 69037 73242 93944 552
275026 39626 94927 17927 73227 96330 35926 58028 00930 22131 18832 66334 87537 73243 35345 611
287528 97629 52931 09631 64932 38633 35430 26731 69536 11934 09141 87942 57042 93945 56547 915
300029 76030 40531 88032 43232 57135 10537 54738 46939 16042 34041 37242 75443 99948 23850 772
Ворота могут быть заказаны с промежуточными значениями по ширине и высоте с шагом 5 мм

Что такое система вертикальных подъемных ворот и где ее можно использовать?

Барьеры для входа в виде ворот являются одними из наиболее распространенных элементов безопасности в мире. По большей части распашные ворота, поворотные ворота и откатные ворота часто устанавливаются в местах, где есть место для таких барьеров.

То, что на вашем здании или строительной площадке нет необходимого места для таких ворот, не означает, что вы не можете установить функциональное ограждение. Вот где в игру вступают системы вертикальных подъемных ворот.

Что такое система вертикальных подъемных ворот?

Система вертикальных подъемных ворот является хорошим вариантом барьера для использования в ситуациях, когда установка распашных или раздвижных ворот невозможна. Эти ворота предназначены для подъема вверх, а не для откидывания в сторону или соскальзывания.

Большинство систем вертикальных подъемных ворот работают по тем же принципам, что и ИБП HySecurity HydraLift 20F с приводом вертикального подъема. Во-первых, для системы ворот потребуется какой-нибудь гидравлический вертикальный подъемный механизм, который будет легко перемещать ворота вверх и вниз по боковым канавкам. Во многих случаях ворота совершают подъемное движение в течение 8 секунд, чтобы впустить и выехать автомобили.

Стандартные вертикальные подъемные ворота различаются по длине и высоте. По большей части эти ворота будут иметь длину от 24 до 26 футов и около 8 футов в высоту. Они также бывают самых разных стилей, включая звенья цепи, сталь, алюминий и типы Arched Estate.

Эти ворота предназначены для работы со всеми необходимыми устройствами безопасности и входа, которые используются в раздвижных и распашных воротах. Вы также можете найти некоторые нестандартные солнечные подъемные ворота, но они имеют некоторые ограничения с точки зрения размера, а также того, сколько трафика они могут обрабатывать в любой день.

Где используются вертикальные подъемные ворота?

Ворота такого типа в основном используются в местах с ограниченным пространством или сложной местностью. Например, если вы живете на улице, где широкие распашные ворота будут проблемой для других пользователей, или ваша собственность просто не позволяет установить стандартные распашные ворота. Они часто используются в качестве барьеров для входа на коммерческую недвижимость и многие правительственные здания.

Помимо государственных и коммерческих объектов, вертикальные подъемные ворота также весьма популярны в закрытых поселках и жилых комплексах. Это в основном потому, что они обеспечивают надежную, безопасную и эстетически привлекательную систему барьеров для транспортных средств.

Преимущества использования вертикальных подъемных ворот

Есть несколько веских причин, почему системы вертикальных подъемных ворот популярны в этих областях.

  • Скорость работы: Большинство вертикальных подъемных ворот обеспечивают очень быстрое открытие и закрытие. По большей части подъемные ворота полностью открываются и закрываются в течение 8 секунд или чуть дольше.
  • Многополосное применение: В отличие от раздвижных или распашных ворот, которые занимают много горизонтального пространства, вертикальным подъемным воротам требуется только вертикальный зазор. Таким образом, они могут быть реализованы на нескольких полосах движения для управления движением, не обязательно мешая противоположным полосам всякий раз, когда ворота должны открываться и закрываться.
  • Настраиваемость: Почти все ворота можно настраивать, и то же самое относится к воротам с вертикальным подъемом. Если у вас особенно большой подъезд, вы можете построить индивидуальные подъемные ворота, чтобы закрыть эту площадь. Вы также можете приобрести подъемные ворота с солнечными батареями.
  • Низкие затраты на техническое обслуживание: Вертикальные подъемные ворота чрезвычайно просты и доступны в обслуживании.
  • Повышенная безопасность: В отличие от распашных ворот, подъемные ворота нелегко протаранить или проехать. Обычно они довольно тяжелые (2000 фунтов и более) и требуют гидравлики для подъема. Кроме того, они могут быть оснащены несколькими материалами, препятствующими перелезанию, которые повышают их безопасность в случае необходимости.
  • Допуск на дополнительные аксессуары: Одна из лучших особенностей установки системы вертикальных подъемных ворот заключается в том, что вы также можете установить дополнительные аксессуары. Они могут включать в себя, помимо прочего, защитные болларды, автоматические контуры обнаружения транспортных средств, специальные вывески, стробоскопы, светофоры и даже расширенные выходные реле.

Существуют ли какие-либо потенциальные недостатки использования системы вертикальных подъемных ворот, и если да, то в чем они заключаются?

Как и большинство машин, вертикальные подъемные ворота имеют несколько недостатков. Вот некоторые из наиболее заметных недостатков установки вертикальных подъемных ворот:

  • Расходы: Первоначальная стоимость установки системы вертикальных подъемных ворот может быть весьма ошеломляющей. К счастью, после того, как вы его установили, часть обслуживания становится управляемой и недорогой. Однако вы почувствуете это в своем кармане, если ворота повреждены автомобилем и требуют ремонта или замены.
  • Опасно: В отличие от большинства ворот, вертикальные подъемные ворота представляют собой тяжелые куски металла, приводимые в движение гидравлическими системами и перемещающиеся вверх и вниз по набору канавок. Проходя под этими воротами, когда они рушатся, вы не только получите неприятный удар, но вполне можете сломать конечность, если не хуже.
  • Процесс установки: Несмотря на то, что рекомендуется привлекать специалистов для установки любых защитных ворот, системы вертикальных подъемных ворот, в частности, требуют специальных знаний. Это означает, что вы не можете просто пойти на Craigslist и нанять кого-то. Вам придется иметь дело с профессиональной компанией и установщиками, у которых могут возникнуть проблемы с расписанием. То же самое касается вызовов техобслуживания.
  • Неисправность: В случае неисправности вам придется вызывать специалиста, что может быть дорогостоящим и длительным.

Кому следует рассмотреть возможность использования системы вертикальных подъемных ворот и почему это может быть для них правильным выбором?

Системы вертикальных подъемных ворот — отличный способ обеспечить безопасность вашей собственности и контролировать движение транспорта. Они не только занимают минимум места, но и могут привнести элемент стиля и изысканности в заведение или собственность. Однако они довольно дороги в установке, но относительно дешевы в обслуживании и просты в использовании.

Если вы хотите узнать больше об этом типе системы или у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам. Мы будем рады обсудить ваши потребности и посмотреть, как мы можем помочь. Спасибо за чтение!

Затворы с подъемными петлями | Международный контроль за наводнениями

ВОРОТА

Наши подъемно-шарнирные затворы

В конструкции подъемно-петлевых затворов Flood Control International используется уникальный механизм «подъем-поворот-опускание», который не требует утопленных каналов в земле, приподнятых балок или пандусов. Благодаря этому шлюзы идеально подходят для въезда транспортных средств и особенно подходят для доступа вилочного погрузчика или инвалидной коляски.

Даже самыми широкими конструкциями затворов может управлять один человек благодаря плавному подъему и одноточечному запорному механизму. Алюминиевая конструкция также обеспечивает гораздо более высокий уровень безопасности оператора, чем тяжелые стальные затворы.

Интеграция подъемно-петлевых затворов

Эти затворы доступны в виде одностворчатых или двустворчатых ворот и могут быть интегрированы с системой стопорных бревен для широких проемов в средствах защиты от наводнений. Затворы с подъемными петлями подходят для использования в местах, где нет людей, поскольку они полностью запираются и оснащены функциями защиты от кражи и вандализма.

Компоненты изготовлены из конструкционной стали, нержавеющей стали и алюминия и практически не требуют технического обслуживания.

Затворы с подъемными петлями Долговечность

Серия затворов FCI рассчитана на экстремальную стойкость к погодным условиям, что обеспечивает долгий срок службы, а также с прокладками из EPDM, которые восстанавливаются даже после продолжительных периодов сжатия: затворы при необходимости можно оставить закрыт на неопределенный срок. Там, где есть потребность в шлюзах шириной более 14 футов, мы изготовим ворота из стали любого размера.

Подъемно-петлевые затворы ПРЕИМУЩЕСТВА
