Распашные ворота являются наиболее популярными, так как их можно установить своими руками. При этом они имеют достаточно низкую стоимость, если сравнивать с другими типами конструкций. Чтобы использовать конструкцию было более удобно, стоит установить на створки автоматику. Перед приобретением таких устройств стоит узнать об их разновидностях. Установить электропривод для распашных ворот можно своими руками, не привлекая профессиональных работников.

Варианты открывания створок

Для распашных двустворчатых ворот можно установить любую автоматическую систему, но перед проведением работ следует определиться с типом открывания ворот:

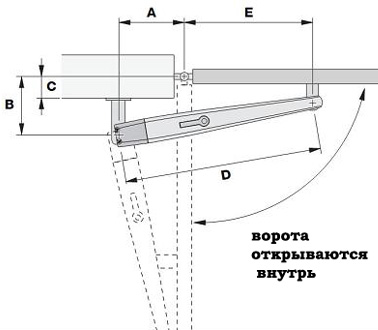

Открытие происходит внутрь участка. Данная схема является более распространенной. При выборе такого варианта можно выбирать рычажные и линейные автоматические системы. Выбор определенного изделия зависит от типа столбов, на которых установлены створки. Если используются швеллеры или профилированные трубы, лучше выбрать линейные устройства в случае, когда конструкция закрепляется на бетонных или кирпичных опорах. Стоит отметить, что рычажные устройства имеют большую стоимость, поэтому их стоит устанавливать только при необходимости.

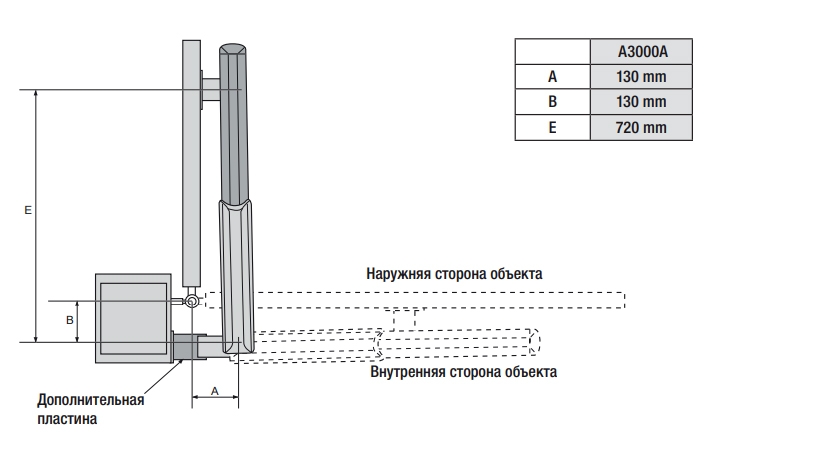

Открывание ворот наружу. Этот вариант выбирается в случае, когда на участке недостаточно места или в ситуации, когда монтаж привода, открывающего створки внутрь, произвести неудобно. Для открытия створок наружу можно устанавливать разные типы автоматики. Но следует помнить о том, что лучшим вариантом являются линейные приводы. Следует отметить, что если ворота являются узкими, стоит установить автоматику сверху створок.

Устанавливая распашные ворота с электроприводом, следует учитывать особенности участка и подъезда к нему.

Особенности линейных приводов

Приводы данного типа являются более распространенными. Они могут устанавливаться как внизу, так и вверху. В таких системах используется червячный редуктор. Такие устройства имеют множество преимуществ, к которым можно отнести небольшую стоимость. При этом их можно устанавливать даже на очень узких столбах.

Также стоит отметить такое преимущество, как замедление створки в конце открывания и закрывания. Это позволяет дольше сохранять двигатель и другие элементы системы в рабочем состоянии. Кроме этого, у подобных устройств имеется система аварийного открытия вручную. Вручную конструкция открывается в случае, когда к устройству не поступает электричество и оно перестает работать.

При помощи линейного привода для распашных ворот можно открывать створки как внутрь, так и наружу. Следует отметить, что при использовании линейных устройств они могут открываться только на 90 градусов.

Важно! Такие приводы подходят для конструкций, элементы которых имеют вес до 600 кг.

Стоит отметить, что при ширине проема более 3 метров следует устанавливать телескопические линейные устройства.

Особенности рычажных приводов

Рычажные механизмы являются менее распространенными и имеют более высокую стоимость. Основным плюсом таких устройств является плавный ход во время открытия створок. Такие изделия могут использоваться более длительный срок, чем линейные. При этом они могут открывать элементы конструкции на 120 градусов.

Описываемые механизмы могут устанавливаться на створки без привлечения профессионалов, поэтому их выбирают люди, которые привыкли работать своими руками. Рычажные приводы могут некоторое время работать даже при отсутствии электричества, так как имеют встроенные аккумуляторы. К недостаткам можно отнести невозможность установки на тонкие опоры.

Другие типы приводов

Кроме линейных и рычажных устройств, можно выделить следующие типы изделий:

Гидравлические механизмы. Они работают от помпы, которая создает давление. Гидравлические приводы отличаются большой мощностью и обычно используются на участках, где ворота открываются достаточно часто. Также они устанавливаются в случае, если створки имеют большие размеры и являются массивными. Стоит помнить, что в холодных регионах необходимо устанавливать обогреватели. Это нужно для того, чтобы масло не стекало через сальники.

Подземные механизмы. Такие устройства являются менее популярными и устанавливаются только в случае, если хочется скрыть устройство, чтобы сохранить красоту конструкции. Следует помнить, что такие механизмы имеют высокую стоимость, поэтому их устанавливает небольшое количество людей.

Чаще всего используются рычажные и линейные конструкции, которые являются достаточно надежными и имеют приемлемую стоимость.

На что обращать внимание при выборе автоматики

Выбор определенного устройства зависит от ширины створок, их массы и типа ворот. Во время покупки стоит обращать внимание на следующие характеристики:

Максимальный уровень нагрузок, который может выдержать определенное устройство. Чтобы не перегружать устройство, стоит выбирать ворота из профнастила.
Интенсивность использования автоматики. Если устройство планируется применять редко, стоит приобретать автоматику, рассчитанную на 50% эксплуатацию.

Время открывания створок.
Угол открывания.

Установка автоматики своими руками

Перед началом проведения работ по установке автоматической системы открывания ворот стоит проверить плавность хода ворот. Этот показатель достаточно важен, так как от этого зависит работоспособность конструкции. Если створки открываются с трудом, сначала стоит устранить причину данной проблемы и только после этого устанавливать механизм.

Также стоит проверить, хватает ли места для створок в открытом положении. Если на пути створок встречаются какие-либо препятствия, это создает большую нагрузку на автоматику, что приводит к появлению поломок.

Начинаются работы с приваривания к столбам специальных монтажных пластин. После этого ворота необходимо открыть на 90 градусов и приварить кронштейны. После этого можно начинать установку автоматики.

Сначала необходимо разблокировать механизм при помощи специального ключа. После этого нужно смазать все втулки и установить кронштейны для механизма. На следующем этапе стоит еще раз проверить плавность хода распашных ворот. Если все установлено правильно, автоматика обеспечит плавный ход без рывков. При появлении толчков во время движения стоит проверить, правильно ли установлены все элементы.

После этого происходит прикрепление блока управления двигателем к опоре. Подключать автоматику стоит согласно схеме, которая прилагается к устройству. После этого на двигатель надевается пластиковая крыша и прикручивается защитный кожух.

На следующем этапе происходит установка провода для автоматики. Создав привод для распашных ворот своими руками можно сэкономить значительное количество денег.

Заключительный этап установки привода

После монтажа необходимо проверить работоспособность механизма. Во время открывания створки должны двигаться в правильном направлении. Если они начинают двигаться в обратном направлении, это говорит о том, что во время установки привода были перепутаны провода.

Дополнительно можно установить фотоэлементы и ограничители хода ворот. Фотоэлементы останавливают конструкцию в случае, если в проеме появилось препятствие. Это позволяет защитить механизмы от перегрузок и сделать конструкцию более безопасной.

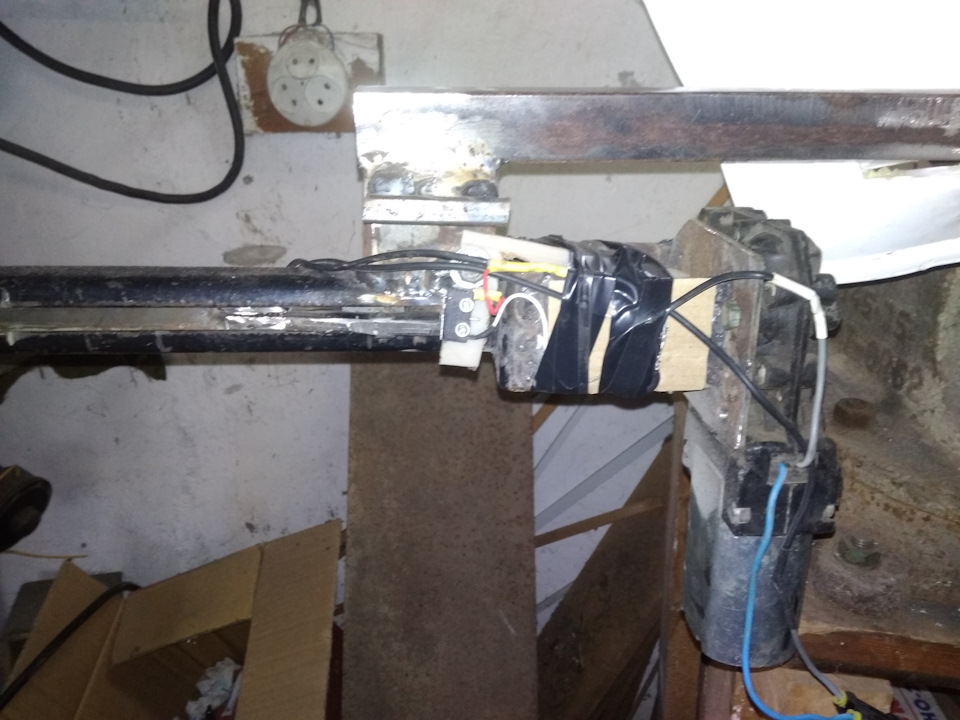

При желании можно сделать самодельный привод для распашных ворот. Для этого понадобится сварочный аппарат. Такие устройства создают владельцы участков, желающие сэкономить или люди, которые привыкли все делать своими руками. Если основательно подготовиться к проведению работ, весь процесс может показаться легким. Основной деталью, которая понадобится для создания привода, является механизм спутниковой антенны, который оснащен червячной передачей.

Устанавливая электропривод на распашные ворота, стоит проверить, правильно ли расположены створки и не имеется ли на их пути препятствие. Если на пути движения ворот будет препятствие, привод может сломаться из-за чрезмерной нагрузки. Именно поэтому многие устанавливают фотоэлементы, которые останавливают сворки во время закрытия, если между ними имеется посторонний предмет. Также это позволяет сделать конструкцию более безопасной, так как во время движения между створками могут оказаться дети или домашние животные.
