Печь для бани своими руками: виды и особенности строения

Главная » Печи для бани » Печь для бани своими руками: виды и особенности строения

Без чего нельзя представить баню? Безусловно, без печи. Именно она является обязательным и ключевым атрибутом, без которого нельзя представить качественную парильную процедуру. Конечно, можно купить готовые модели или заказать возведение печи для бани.

Но многие предпочитают строить самостоятельно саму баню, а также делать печь для бани своими руками. Конструкция, возведенная под конкретное помещение, гораздо лучше, поскольку учитывает все нюансы парильной и обеспечивает хороший отдых, в то время как покупные модели являются типовыми. Кроме того, производство печей развито не так хорошо, поэтому цены на подобный товар еще слишком высоки.

Если говорить о том, как сделать печь для бани, то важно быть осторожным, последовательным, соблюдать технику безопасности и инструкции, тогда она прослужит вам не один год.

Содержание

1. Виды печей
2. Кирпичные печи для бани
3. Металлические печи для бани
4. Как правильно сделать печь для бани – с чего начать?
5. Печь для бани своими руками из металла
6. Шаг 1. Подготовка основания
7. Шаг 2. Выбор материала
8. Шаг 3. Монтаж печи

Виды печей

На сегодняшний день представлен богатый выбор всевозможных печей для бани. Фото в интернете это доказывают. Они различаются размерами, внешним видом, материалом и типом конструкции.

Печи бывают на дровах, газовые и электрические. Печка для бани своими руками может быть только первого вида, делать самостоятельно в домашних условиях и без специального оборудования газовые и электрические печи не рекомендуется – это опасно и может привести к негативным последствиям. Даже те модели, которые сделаны на заводе, имеют шанс возгорания.

В зависимости от материала, из которого они изготавливаются, печи бывают кирпичными и металлическими. Каждый из видов имеет свои преимущества и недостатки.

Кирпичные печи для бани

Кирпичная печь считается простым вариантом, установка кирпичной печи своими руками вполне возможна. Тепло от нее более мягкое и комфортное, чем от металлических моделей. При правильной установке она обеспечивает идеальный режим прогрева, при этом в парильной не будет тяжелого пара.

Преимущества:

• простота изготовления;
• высокая пожаробезопасность;
• отсутствие необходимости в установке дополнительных экранов для защиты от случайного возгорания.

Недостатки:

• большой вес;
• длительное время изготовления;
• сложный монтаж;
• долгий прогрев парилки.

Металлические печи для бани

Они делятся на два типа: чугунные и стальные.

Преимущества металлических печей:

• высокое качество получаемого пара;
• удобство эксплуатации;
• привлекательный внешний вид.

Недостатки металлических печей:

• высокая стоимость;
• необходимость установки защитного экрана, поскольку металл сильно разогревается.

Изготовление печи для бани из чугуна – это трудоемкий и сложный процесс, гораздо проще такую печь купить. В основном их дополняют различными деталями. К примеру, приобретают печь и доделывают к ней емкость для воды.

Стальные печи сделать самостоятельно гораздо легче, но в таком случае потребуется сварочный аппарат.

Железные печи для бани – это более простой вариант. Агрегат имеет компактные размеры, поэтому подходит для небольших по площади саун и бань.

Как правильно сделать печь для бани – с чего начать?

Из какого бы материала вы не решили делать печь, важно позаботиться о пожаробезопасности. Существуют определенные правила, которые необходимо соблюдать, когда вы монтируете печи для бани на дровах своими руками.

Между печью и стенами парильной обязательно должно быть расстояние не меньше 25 см.

Нередко делается печка для бани с выносной топкой, которую выводят в предбанник. От стен до печи должно быть расстояние 25 см, его обычно закладывают кирпичом, стену оштукатуривают и устанавливают асбестовую ленту.

Подобная конструкция имеет свои преимущества: можно топить печь, не открывая дверь в парную, а также избавляет от необходимости класть металлический лист.

Металлические печи легкие, поэтому их монтируют непосредственно на пол. Если же вы планируете возвести тяжелую кирпичную печь, то нужно сделать крепкий фундамент.

Сделать железную печку в баню значительно проще и быстрее, чем кирпичную, именно поэтому большинство отдает предпочтение именно печи из металла. О том, как ее сделать, мы поговорим далее.

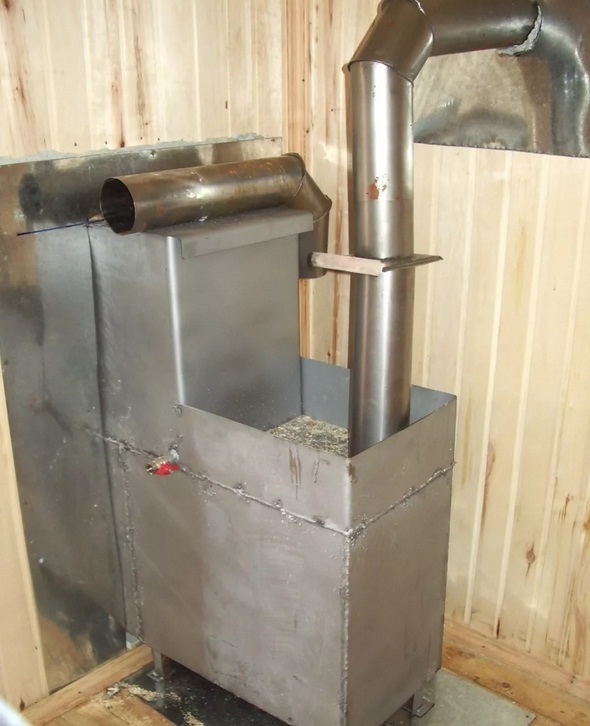

Печь для бани своими руками из металла

Чертеж железной печи для бани – это то, что нужно сделать обязательно еще до того момента, как вы начали работы по монтажу и приготовили материалы. На эскизе должны быть указаны все размеры и части печи. Нужно посчитать количество всех деталей, общую площадь, которая поможет определить количество нужных листов железа. Чертеж также даст возможность определить количество других деталей.

Печь должна иметь топку, бункер с камнями и бак с водой.

В топку кладется топливо и сгорает. В ней должны быть дверца для загрузки дров, поддувало, через которое подается воздух, и зольник (решетка), для очищения топки.

В отдел с камнями попадает пар от топлива, который обеспечивает подачу ароматного пара в парную. Для этого дно бункера делают в виде решетки. Он может быть открытым и закрытым. В первом случае камни лежат на виду, во втором для их замены делается специальная дверца сбоку.

Далее идет бак с водой. Для удобства использования обычно внизу делают кран с вентилем. Он может иметь разное расположение: вокруг трубы, сбоку от печи и идти отдельно.

Ниже представлены схемы печей бани своими руками:





Шаг 1. Подготовка основания

Как уже говорилось, она имеет небольшой вес, поэтому постройка фундамента необязательна. На место, где будет установлена печь, нужно уложить металлический лист и закрепить его к полу. Далее нужно положить плоский шифер. Они должны быть больше самой печи и выступать со всех сторон на 5 см.

Если вы все-таки планируете сделать фундамент, или ваша печь будет иметь большие размеры и высокий вес, то лучший вариант – бетон, его высота должна составлять 20-30 см. Сверху нужно выложить 1-2 ряда из огнеупорного кирпича, для его соединения использовать глиняный раствор. Накрыть изоляционным материалом, подойдут пергамин или рубероид.

Шаг 2. Выбор материала

Прежде чем говорить о том, как сделать печку в баню из железа, нужно выбрать материал, который будет использоваться для ее сборки.

Для изготовления печи подойдут стальные листы, толщина которых равна или больше 5 мм. Но учтите, что чем больше их толщина, тем выше цена. Оптимальным вариантом считаются стальные листы шириной 15-20 мм. Печь может быть с квадратным или прямоугольным сечением, она делается самостоятельно, но в таком случае нужно пройти операцию по гибке металла, а также делать лишний сварочный шов. Более простой вариант – купить готовую трубу.

Шаг 3. Монтаж печи

По своим конструктивным особенностям она схожа с кирпичной, внизу делается топка с поддувальным отверстием, после каменка. В верхней части ставятся задвижка и переход на трубу.

Рассмотрим вариант, как сделать печку для бани, применяя не листы, а готовые трубы. Этот вариант имеет свои преимущества, в частности, он легче в исполнении и быстрее монтируется.

Нужно взять трубу в 1,5 м длиной и 0,5 м толщиной и вырезать детали для печи для бани из металла, толщина их слоев должна быть не тоньше 1 см.

Далее следует поделить трубу на две части: первая для бака – высотой 0,6 м, вторая для топки и каменки – 0,9 м.

Внизу трубы нужно вырезать отверстие для каменки – поддувала, его можно сделать у самого дна или же выше на 7-10 см. Отверстие должно быть небольшим, достаточно вырезать прямоугольник шириной 18-20 см и высотой 5-6 см.

Над поддувалом делается еще одно отверстие, через которое в топку будет попадать топливо.

На внешней части труб нужно сделать ушки для защелок и петли, прикрепить дверцы для приготовленных ранее отверстий: для поддувала понадобится круглая пластина.

Над топкой необходимо приварить часть трубы длиной примерно 0,35 м, она будет выполнять роль каменки. Ее следует расположить таким образом, чтобы промежуток между дном бака и ее верхом был не менее 0,1 м. Заднюю стенку трубы нужно заварить, а спереди сделать дверцу 25×30 см.

Из металлических прутьев нужно сделать площадку, на которую будут укладываться камни. Причем расстояние между прутьями зависит от того, камни каких размеров вы собираетесь класть.

Каменку следует заполнить камнями, а сверху приварить стальной прут.

Далее сверху устанавливается муфта из стальной шины, ее толщина должна быть 5 мм, ширина не меньше 5 см. Одной стороной она приваривается к самому корпусу печи, а другая будет использоваться для установки бака для воды.

Ко дну бака нужно приварить круг из стали шириной 8 мм. В нем необходимо сделать отверстие, через которое будет проходить дымовая труба (12-15 см). Важно, чтобы никаких зазоров между баком и дымовой трубой не было, в противном случае в топку будет протекать вода.

Верхнюю часть емкости нужно накрыть полукругом из стали, а трубу приварить к заранее подготовленному отверстию. Поверх бака необходимо оставить проем, в последующем он будет использоваться для заполнения водой. Чтобы закрывать его нужно сделать крышку с ручкой.

На дымовую трубу (на 30 см выше бака) приварить железную квадратную площадку 30×30 см, она будет использоваться для установки трубы с задвижкой, выходящей на крышу или балкон. Внизу бака напротив дыры для заливания воды установить кран с вентилем для удобства.

Печь может быть и без бака, но вариант с емкостью удобнее. Вода во время работы агрегата будет нагреваться, и в последующем ее можно использовать для мытья.

Учтите, что металл сильно нагревается, поэтому рекомендуется закрыть печь специальным ограждением, особенно если в парильную будут ходить дети. В качестве перегородки можно использовать деревянные брусья в виде решетки.

Печи для бани из железа, изготовленные из труб, в монтаже проще, чем при использовании прямых металлических листов, поэтому считается, что их установка более простая и имеет меньше нюансов.

Но чтобы печь служила вам долго, нужно подбирать качественные трубы, от них напрямую зависит и качество всей конструкции в целом.

Металлическая печь для бани своими руками видео:

Самодельные печи для бани – это не редкость. Агрегат, возведенный своими руками, выглядит ничуть не хуже, чем покупной, но создан с учетом особенностей вашего помещения. Если вы хотите сделать простую печь бани, то рекомендуем обратить внимание именно на металлическую, изготовить ее проще, чем кирпичную.

Помните, что именно от качества печи зависит то, насколько комфортным будет сам процесс посещения бани. Даже самая простая печь бане может создать нужные климатические условия и хороший пар, но только в том случае, если она правильно сделана. Помните о том, что нужно обязательно соблюдать правила безопасности, в противном случае могут быть плохие последствия.

Также не забывайте о том, что на качество пара влияют и камни для печи.

Металлические печи для бани своими руками

На Руси издревле существовали банные дни. Поход в баню был  желателен перед праздниками не только для дворянства, но и для простых крестьян. Ведь банные процедуры дарят лёгкость тела и духа!

Баня может быть местом отдыха и проведения досуга с семьёй или друзьями. Сама специфика бани позволяет оздоравливать организм, выводя большинство токсинов и улучшая внешнее состояние кожи.

Каждому известно, сколь велика роль печи в процессе парения. Именно от неё зависит то, как и в каком объём будет распределяться пар в парной, насколько густым или сухим он будет, сколько раз её следует топить и многое другое.

Сегодня банные печи могут быть представлены не только в разной форме и объёме, но и из разного материала. В частности, выделяют печи из кирпича и металла.

Выбор в пользу металлической печи

Печи из кирпича требуют сравнительно большей площади, а также наличия большого объёма подготовительных работ, в частности, строительство кирпичной печи следует учитывать уже на стадии проектирования бани. К тому же кирпич сравнительно быстро прогорает, что заставляет достаточно часто перекладывать печь. Вышеуказанные причины заставляют владельцев бань и парных обратить более пристальное внимание на печи из металла.

Наиболее простой металлической печью для бани является печь-буржуйка. Печи подобной конструкции часто использовались в прошлом, однако потеряли свою актуальность в настоящее время. Современные металлические банные печи являются не только более безопасными, но и более функциональными.

Разнообразие металлических печей

Сегодня металлические печи имеют множество модификаций строения.

Современные металлические печи хороши тем, что не требуют выполнения прочного фундамента. Достаточно будет уложить крупногабаритное основание. Таким основанием может быть, например, цементная плита, покрытая кафельной плиткой, кирпичом или металлом.

Для небольших бань наиболее подходящей станет печь закрытого типа. Печь закрытого типа выложена кирпичом как снаружи, так и внутри. Такая печь имеет высокую теплоотдачу, к тому же с точки зрения безопасности она является наиболее предпочтительной.

Печи открытого типа имеют не обложенные стенки и открытую каменку, над которой устанавливается металлический лист, экранирующий жар и увеличивающий теплоотдачу. Преимуществом такой печи является её возможность быстро разогреваться, однако она недолго сохраняет тепло.

Конструкция комбинированных печей позволяет затапливать её от одного до нескольких раз. Такие печи оснащены перегородкой между топливником и камерой для камней, таким образом можно получить пар не прекращая топку.

Важно помнить, что металлические печи могут топиться как с помощью дров, так  и с помощью газа, в зависимости от конструкции печи и желаемого результата.

Дровяное топливо даёт неповторимый аромат и также может использоваться в целях ароматерапии. Тлеющие дрова являются достаточно экономичным видом топлива, однако нагреваются они  довольно медленно.

Газовые металлические печи на сегодняшний день являются достаточно безопасными и комфортными в применении. Регулируя объём подачи газа можно с лёгкостью получить желаемую температуру, к тому же большинство газовых печей имеют автоматическую систему, предполагающую прекращение подачи газа в случае неисправности печи.

Также сегодня всё большую популярность набирают металлические бани, которые топят с помощью электричества, такой способ является довольно простым и безопасным, однако не входит в число бюджетных.

Металлическая печь своими руками

Для тех, кто отдал предпочтение металлическим печам неизбежно встанет вопрос о том, приобрести печь у производителя или сделать самостоятельно.

Процесс установки железной печи начинается с прокладки трубы от отапливаемого помещения к ней. Трубы обязательно должны быть изготовлены из металла.

Самостоятельное изготовление металлической печи для бани не является столь сложным делом, однако требует сосредоточенности и проработки мелких деталей. Банная печь, собранная самостоятельно должна быть безопасной и функциональной.

Принцип металлической печи достаточно прост. Конструкция должна иметь отсек для топки и камеру с водой, а также отводы для подачи и отвода воздуха. Для этого достаточно следовать простым правилам изготовления.

Для изготовления такой печи потребуются металлические листы, толщиной от 8 мм, желательно приобрести листы толщиной в 1 см. Также потребуется труба диаметром 50 см и толщиной стенки 1 см. Длина трубы должна составлять 1.8 м. Большинство прочих материалов легко приобрести в обычных строительных магазинах.

Выстраивая такую печь следует уделить особенное внимание варению швов. Конечно же, теоретически такая печь должна выдержать жар пламени, но всегда лучше перестраховаться. Поэтому рекомендуется оснастить печь рёбрами жесткости из сваренных металлических уголков.

Правила установки металлической печи

При установке металлической печи важно соблюсти несколько правил.

1. Требуется учесть, что при нагревании происходит расширение металла и неизбежная деформация стен печи, поэтому каменка должна располагаться как можно дальше от стен помещения. Рекомендуемое расстояние соответствует 1м.
2. Важно продумать, на каком основании будет располагаться печь. Фундамент должен быть огнеупорным, в противном случае риск пожароопасности увеличивается в разы. Желательно продумать конструкцию фундамента на стадии закладки бани.
3. Если баня имеет древесные стены, то рекомендуется максимально приближенные к печи поверхности стен обшить специальной экранирующей фольгой. Это поможет сохранять жар внутри помещения и значительно снизит риск возгорания.
4. Несмотря на то, что существуют печи открытого типа, всё же рекомендуется обкладывать их кирпичом во избежание случайных ожогов.
5. В принципе, для изготовления металлической банной печи подойдёт практически любой металл соответствующей толщины. Тем не менее, меньше всего подвержена деформации именно стальная конструкция. Стальные печи являются наиболее безопасными и долговечными.

Металлическая печь, сделанная самостоятельно способна не только принести колоссальное моральное удовлетворение от проделанной работы, но и прослужить в течение долгих лет.

Печь металлическая для бани своими руками

• Преимущества
• Как сделать печь для бани?
• Стоковая видеозапись

Хорошая ванна – это средство для оздоровления и релаксации.

Вдвойне здорово, если баня имеется на даче или на приусадебном участке. Для домашней парилки оптимальным вариантом является печь с электрическим нагревом. На дачных участках хорошо себя зарекомендовали металлические банные печи. Такие приспособления есть в продаже, их можно сделать на заказ у мастеров или самостоятельно. Рассмотрим в этой статье, как сделать печь для бани своими руками из металла – чертежи и алгоритм работы.

к оглавлению ↑

Преимущества

К преимуществам металлических банных печей можно отнести:

• Возможность вписать изделие в интерьер так, как удобно владельцу.
• Легкий вес, прочность. Это дает возможность перевозить устройство даже в багажнике автомобиля.
• Конструкция печи позволяет усовершенствовать ее с минимальными затратами материалов и средств.

С чего начинается изготовление металлической печи для бани своими руками — чертежи и проект. Необходимо определить размер и геометрию изделия, выбрать место, где оно будет стоять.

При этом необходимо, прежде всего, учитывать собственные представления об удобстве и необходимости обогрева (понятно, что это не в ущерб безопасности). Чертежи можно скачать из Интернета, дорабатывая их под свои нужды.

Важно! Производительность изделия определяется из таких соображений: 1 кубометр парилки — 1 кг древесного топлива.

к оглавлению ↑

Как сделать печь для бани?

Для этого не требуются специальные марки металла. Потребуется только обычный листовой металл и трубы. Конструкция продумана и несложна, поэтому собрать ее своими руками вполне реально.

Важно! Металлическая банная печь запросто может обогреть пятнадцатикубовую парилку.

Устройство

Изделие состоит из таких частей:

• На дне корпуса находится топка на 15 кг дров.
• Каменка с отверстием для кладки камня и подводом воды.
• Бак для горячей воды. Вода нагревается через стенку дымохода. Съемная верхняя крышка облегчает обслуживание и очистку бака. Воду можно добавить через верх или с помощью специального крана, встроенного в стенку котла.

Важно! Нагреватель и бак для воды разделены камерой хранения сажи. Необходимо снабдить эту камеру закрывающимся окном, чтобы периодически очищать скопившуюся там сажу.

Обучение

Перед началом работы проверьте целостность труб. Важно, чтобы на них не было трещин, чтобы они не деформировались. С помощью пескоструйного аппарата очистите трубы от ржавчины и окисного слоя.

Важно! Если пескоструйного аппарата нет, можно воспользоваться специальной щеткой по металлу. Не используйте для очистки химикаты на основе фосфорной кислоты.

Материалы для работы

Итак вам потребуется:

• Металлический лист толщиной 5 мм, размерами 600х3500 мм.
• Сварочное оборудование.
• Кран для слива воды.
• Фурнитура для изготовления открывающейся двери.

Дополнительно понадобятся металлические трубы:

• Отрезок 1,0 м диаметром 108 мм — для отвода газов из топки.
• 4 сегмента диаметром 60 мм — для нагрева ТЭНа.

Важно! Преимуществом предлагаемой конструкции является ее безопасность. Самый большой риск при эксплуатации банных печей – отравление угарным газом. В этой модели этот риск сведен к минимуму, так как швов будет мало.

Порядок работы:

• Размер трубы.
• Вырежьте из листового металла шесть кругов диаметром 500 мм.

Важно! Для этого можно использовать угловую шлифовальную машину или газовую сварку. Два из этих шести кругов пойдут на верх и низ дна топки.

• Отметьте положение верхней части топки. С помощью мела отметьте расположение каменки, топочной дверки и поддувала.

Важно! Вырежьте отверстия с предельной точностью с помощью «болгарки». Прямоугольные куски металлического листа пойдут на изготовление дверей.

• Приварить к дверным петлям.
• В металлическом круге, предназначенном для верхней части топки, вырезать 4 отверстия диаметром 6 см, приварить отрезки труб, предназначенных для обогрева каменки.
• На концы жаровых труб надеть круглую заготовку для печки и приварить. Получилось два металлических круга, соединенных между собой 4-мя трубами.
• Установите корпус печи вертикально, полученную заготовку установите внутрь. С помощью электросварки приварите верх круглой топки на место. Сварка должна быть наилучшего качества.
• Переверните плиту. Таким же образом приварите круглое верхнее дно промежуточной камеры.
• Приварить решетки и дно бака для воды. Для изготовления решетки можно использовать одну из круглых заготовок, просверлив в ней отверстия диаметром 10 мм на расстоянии 1,5-2,0 см.

Важно! Есть более предпочтительный вариант: купить готовую чугунную решетку подходящих размеров. Для крепления решеток используют болты и металлические полосы.

• Сделайте верхнюю крышку бака для горячей воды так, чтобы ее можно было легко снять. Для его крепления можно использовать клипсы. Загерметизируйте дымоход специальным кольцом.
• Завершающий этап изготовления — навешивание дверей на каменку, поддувал и топку. Окно, предназначенное для очистки от сажи в промежуточной камере, желательно закрепить болтами с прокладкой.

Отделка и монтаж

Для окрашивания оптимальным вариантом является кремнийорганическая краска, выдерживающая высокие (до 250 градусов) температуры. Для покраски стен лучше всего подходят краски с порошковой алюминиевой основой.

Важно! Установите печь на огнеупорное основание. Во избежание ожогов целесообразно использовать съемный кожух из изоляционного материала.

к содержанию ↑

Видеоматериал

Все готово! Теперь у вас есть подробный пошаговый алгоритм создания металлической печи для бани своими руками. Используйте его, предварительно все продумав, сделав подробный чертеж, тогда результат работы будет хорошим.

Самодельные печи для бани из трубы. Как сделать печь для бани из трубы своими руками

Покупка любого оборудования требует больших финансовых вложений. Но не все могут себе это позволить. И каждый ищет выход из ситуации по-своему. Кто-то приобретает и не качественную, но дешевую технику, и большинство предпочитает создавать ее с нуля в одиночку.

Один из самых простых вариантов — сделать своими руками печь для бани из трубы. Он отлично сработает, так как полностью герметичный корпус сможет гарантировать человеку практически 100% безопасность. Сделать это несложно. Что для этого потребуется, будет рассмотрено далее в этой статье.

Плюсы и минусы такой конструкции

Что такое самодельная печь? Эта труба, разрезанная на две части, одна из которых используется как топка и каменка, а другая под бак для воды. Такая модель является одним из бюджетных вариантов банного оборудования.

Он прочный, долговечный и может быть изготовлен в кратчайшие сроки. При этом объем сварочных работ будет значительно меньше, чем при сборке аналогичного аппарата, только состоящего из отдельных листов металла.

Какими бы конструктивными особенностями не обладал банный инвентарь, он обязательно будет иметь не только положительные, но и отрицательные качества. Исключением не являются печи из трубы для бани. Безусловно, плюсов у такой конструкции довольно много, это:

Но у нее есть свои недостатки. К ним относятся:

• Необходимость дополнительной закладки топлива при принятии банных процедур
• При изготовлении придется использовать сварочный аппарат
• Неравномерное распространение горячего воздуха, а, следовательно, возможность применения только в небольших помещениях

Если вас не пугают эти особенности конструкции, то можете смело приступать к ее выполнению.

Основные узлы банной печи

Отопительное оборудование, из чего бы оно ни производилось, имеет базовые узлы, которые присутствуют в каждой модели. К ним относятся: топка, предназначенная для сжигания топлива, дум, выполняющая две функции — сбор золы и создание тяги, сетка или емкость, в которой находятся камни, дымоход, позволяющий выводить отработанные газы в атмосферу и дрожь, на которой лежат дрова.

Основные узлы конструкции, смотрите видео:

Все перечисленные элементы потребуются при изготовлении трубы из трубы. Определившись с ними, можно переходить непосредственно к процессу создания.

Этапы монтажа печного оборудования

Перед тем, как приступить к сборке, необходимо выделить место под печь из трубы в ванне. Он должен соответствовать требованиям пожарной безопасности и зависит от материалов поверхностей, которые будут окружать конструкцию. Одним из вариантов защиты деревянных стен может стать экран из кирпича, изготовленный с использованием глиняного раствора.

И только после всех подготовительных работ приступают непосредственно к установке оборудования для бани. Он состоит из нескольких этапов.

Во-первых, это выбор трубы. Он должен быть не менее 1,5 м в длину, диаметром 0,5 м. Что касается толщины стены, то ее стоит выбирать в пределах 1 см, что позволит избежать длительного прогревания помещения.

Труба разрезается на части по 0,9 и 0,6 м. Большой используется для печи и обогревателя, а меньший для воды. А затем перейти к изготовлению самой печи. Для этого в нижней части большего сегмента необходимо вырезать отверстие 18х5 или 20х6 см. Это будет играть роль путать. Над ним приваривается круглая пластина.

Тогда в путанице есть сорт печи. Для его фиксации в углах приваривают 4 специальных уголка.

На следующем этапе в трубу врезается труба, которая закроет дверь. В качестве последнего используется металлический лист 25х30 см. Он навешивается на петлю, приваренную к трубе, и закрывается на защелку.

Сверху над топкой врезаны трубы, которые будут выполнять функции обогревателя. При этом его размещают таким образом, чтобы от его вершины до дна емкости оставалось около 10 см. В этом случае задняя часть трубы заваривается наглухо, а дверь выполняется спереди.

В полученный камень укладываются булыжники, выпадение которых поможет предотвратить приваренный металлический стержень.

После выполнения нагревателя в верхней части трубы закрепите муфту. Более того, она сварена таким образом, чтобы часть корпуса можно было использовать для крепления бака.

Следующим шагом становится оборудование дымохода. Для этого к баку крепится колесо водяного бака, в котором имеется дымоходное отверстие. При этом его нижняя часть плотно фиксируется на днище.

Верхняя часть резервуара закрыта стальным полукольцом, через который также проходит дымоход. Но чтобы можно было свободно заливать воду, третья часть бака должна оставаться открытой.

И последним этапом будет установка на дымоход стальной платформы. Он находится в 30 см от бака.

Правильный монтаж

Монтаж оборудования для бани не завершен после его сборки. Далее следует не менее важный этап – установка. Она должна быть выполнена таким образом, чтобы тепловая дверь располагалась, как в парилке, так и в предтрибаде.

Если вас больше устраивает второй вариант, то установку печи следует совместить с обстановкой стены. Или, если он уже есть, то сделать отверстие соответствующих размеров и совместить топку с предбанкером с металлической втулкой.

В случае установки топки в парилке необходимо учитывать следующие моменты:

1. Нагреваясь, металл выделяет большое количество тепла, что может привести к возгоранию деревянных поверхностей, поэтому расстояние между ними и оборудованием должно быть 1М
2. При выполнении стен из негорючих материалов допускается уменьшение до 10 см
3. Установка печи должна производиться на бетонном основании
4. Перед печью следует положить металлический лист, чтобы предотвратить появление искр на поверхности деревянного пола

Соблюдение всех перечисленных требований позволит избежать возникновения пожара и сделает эксплуатацию банной печи из трубы полностью безопасной.

Несмотря на простоту конструкции, оборудование для бани может быть отработано медленно при неправильной установке. Чтобы этого избежать, нужно учитывать следующие нюансы в работе. Первый – сварку должен выполнять только профессионал.

Второй — надо контролировать тягу печи. Если она слишком сильная, то следует сделать защелку в дымоходе для регулировки.

Третий комплект оборудования со специальным башмаком (горизонтальный лоток, камвольный в верхней части трубы), позволит избежать возгорания копоти.

Только учтите все эти аспекты, можно будет без опасений эксплуатировать в бане собранную самостоятельно печь.

А если еще добавить некоторые элементы дизайна, то можно гордиться не только хорошими техническими характеристиками своего дизайна, но и эстетичным внешним видом.

Готовый или собранный своими руками?

О том, что печь для бани – важнейшая составляющая, знают все. Сегодня рынок насыщен различными моделями такого оборудования.

Можно купить и готовую конструкцию, но если у вас есть все необходимое для сборки печи из трубы, то это сэкономит деньги. Самодельное оборудование не хуже промышленного, но по стоимости будет дешевле. Так что дерзайте и все получится.

Баня на своем участке – общая мечта многих дачников, но на пути ее воплощения возникает множество проблем. Одной из них может оказаться основная составляющая бани – печь. Суть проблемы в том, что покупка или кладка банной печи стоит круглой суммы, которая не всем под силу, но у этой проблемы есть достаточно простое решение – печь для бани из трубы. В этой статье мы подробно расскажем, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

Коротко о трубах из труб

В первую очередь необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она проста в установке, обслуживании и эксплуатации, но плюсом печи, сделанной своими руками, является низкая стоимость.

Также стоит помнить об отрицательных качествах такой печи: плохая теплоемкость, а также низкий уровень пожарной безопасности. Минусы существенные, но не спешите отказываться от такой печи, ведь все они легко устраняются, например риск возгорания сводится к минимуму кирпичного или металлического экрана, гасящего ИК-лучи, излучающие печь .

Переходя к разговору о том, как сделать печь для бани из трубы, необходимо уточнить, что инструкций будет две, потому что печь из трубы можно строить вертикально и горизонтально, что крайне важно для некоторых бань.

Труба вертикальная

Перед изготовлением печи из трубы необходимо подумать о выборе необходимого инструмента и комплектующих печи. Подготовьте следующее:

• Сварочный аппарат;
• Электроды для сварки металлов;
• Инструмент для резки металла, например болгарка;
• Две трубы длиной 60 см и 90 см, диаметром 50 см и толщиной стенок около 10 мм;
• Труба диаметром 35 см, из которой будет сделан обогреватель;
• Два металлических листа толщиной 10 мм;
• Труба дымохода, выбирая которую важно учитывать, что она должна выходить над крышей;
• Усиление;
• Колесница;
• Кран металлический врезной;
• И 4 комплекта дверных петель.

Необходимая подготовка Материал, Собрать печь для бани из трубы можно своими руками, следуя нашей подробной инструкции:

1. Печь с теплым дном . Из заготовленного листа вырежьте круг, диаметр которого соответствует диаметру основной трубы, если следовать размерам, указанным в списке выше, то диаметр будет 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из Профиля для усиления конструкции.
2. Изготовление двери Под решеткой (нассал). С помощью болгарки вырежьте ровный квадрат размерами 25 на 8 см. Квадрат должен быть в 4 см от дна печи. Далее необходимо закрепить на квадрате больших размеров, вырезанном из металлического листа, петли, которые можно приварить. Также сделайте ручку и защелку.
3. Изготовление решетки . Для изготовления решетки снова возьмите металлический лист и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, а на его месте сделать решетку из прута арматуры. Полученный круг приваривается над нижней дверью.
4. Противопожарная дверь . Отступаем около 20 см от грации и вырезаем дверное отверстие (25х25 см). Вырежьте будущую дверь из металлического листа и закрепите на ней петли, приварив их. Также сделайте ручку отключения.
5. Каменка . Каменка может выполняться различными способами, но мы расскажем вам о самых простых, которые вы можете усовершенствовать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, от верхнего края трубы отмерьте 15 см. На этом уровне приварите сетку арматуры. Чтобы поменять камни или очистить их от Нагара, сделайте дверь так же, как было описано выше. Размеры двери подбирайте сами, учитывая размеры камней. Действовать нужно с осторожностью, так как если вы плотно заложили ее камнями, то нарушите циркуляцию воздуха в топку, что приведет к выбросам дыма в парилку.
6. Емкость для воды . Для изготовления емкости используйте короткую трубку (60 см). В первую очередь необходимо сделать дно бака: вырезать из металлического листа круг, диаметр которого должен соответствовать диаметру трубы; В вырезанном круге также необходимо вырезать отверстие под трубу дымохода, после чего, приварить изготовленный круг к одному из концов стенки бака (Читать далее: «»). Возьмите трубу дымохода, после чего сделайте кран для забора воды. Завершающим штрихом будет крышка бака, которую также можно сделать из металлического листа.
7. Сборка печи . Варите все составляющие печи, помните, что швы должны быть предельно надежными, ведь высокие температуры для них серьезная нагрузка. После выполнения всех действий печь для бани из трубы будет готова.

Горизонтальная труба

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для нее немного отличаются:

• Основная труба должна быть длиной 75 см и диаметром 53 см;
• Вторая трубка должна быть меньшего диаметра (11,4 см).

Горизонтальные печи из трубы для бани делаются немного сложнее, однако при такой конструкции вы сами можете решить, где расположить бак с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили построить именно такую ​​печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

1. Установить трубу горизонтально и развести к ней ножки;
2. Сделать решетку . Для этого от нижней точки трубы отмеряют расстояние, равное 1/3 диаметра трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет 75 см, а ширина должна составлять 1/3 диаметра основной трубы. Этот прямоугольник будет служить дном топки, поэтому в нем также нужно сделать отверстие под колосниковую сетку. Далее остается только приветствовать этот прямоугольник на дне трубы.
3. Фурове заканчивается . Для изготовления торцов печи вырежьте из металлического листа (53 на 70 см) два прямоугольника, после чего разведите их на концы трубы. На переднем торце присутствовали двери и топки, которые мы подробно описали при изготовлении вертикальной трубы.
4. Дымоход . Чтобы сделать правильный дымоход, сначала проведите отверстие в основной трубе, ближе к заднему концу. Далее возьмите небольшую трубу и разрежьте ее пополам. На одной из половин необходимо заварить концы железных листов с углублением, чтобы потом установить полученную конструкцию на поверхность основной трубы. Также в центре этой арки необходимо сделать отверстие для трубы дымохода. После всех проделанных работ приварите изготовленную арку к основной трубе.
5. Корзина для камней . Для изготовления каменки можно использовать прутья арматуры. «Вырежьте» из них корзинку и разведите в духовке.
6. Для изготовления бака Использовать нержавеющую сталь. Изготовленный резервуар можно прикрепить к задней стенке печи или над печью.

Как видите, печь для бани своими руками из трубы делается довольно просто, но также не стоит забывать о дополнительных приспособлениях, которые сделают работу печи безопасной.

В случае, когда возникает необходимость соорудить топку для пара, есть возможность пойти по простому пути за счет использования металлической трубы и инструмента в виде сварочного аппарата А Болгарки. Это потребует минимум времени для достижения желаемого результата – обустройства печи для бани. Изготовление не предполагает установку ограждений, а его возможности в плане обогрева помещения определяются 20 м 3 . Что касается конструкции предлагаемого устройства, то оно может быть как горизонтальным, так и вертикальным.

Для продолжения процесса обустройства печи для бани потребуются следующие заготовки:

• труба 426 мм с толщиной стенки от 5 мм;
• листовой прокат толщиной 5 мм;
• небольшие отрезки труб;
• стальной лист толщиной 2 мм;
• металлопрокат.

Целью применения листового проката является резка двух кругов, диаметр которых должен соответствовать размеру используемой трубы. К концам трубы привариваются круги, но за одним исключением. Один круг остается сплошным, а друг в друге прорезается отверстие 150 мм. В результате вся заготовка становится топкой с дном, а та, что с отверстием, — с отступлением на дымоход.

Далее необходимо позаботиться об изготовлении дверей. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. В нем должны быть установлены петли, а также – запорные, дополненные регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого используется труба 76 мм. В качестве демпфера предполагается использовать металлический круг толщиной 2 мм, приваренный к проволоке 5 мм.

Завершающим этапом процесса изготовления печи является устройство противопожарного ограждения. Делается это привариванием металлического цилиндра, диаметр которого должен быть немного больше по сравнению с размерами топки. Оптимально, если этот цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой, но при отсутствии соответствующего опыта их выполнение может вызвать трудности. Поэтому желательно сначала осмотреть стыковку печи и просмотреть фотографии уже собранного устройства, чтобы составить правильное представление о том, как должен выглядеть тепловой агрегат в сборе.

Что нужно для изготовления печи?

1. Сварочный аппарат.
2. Инструменты для резки металла. Хотя лучший выход — найти возможность использовать специальный станок для резки соответствующих заготовок.
3. Труба стальная на 630 мм с толщиной стенки от 10 мм.
4. Дверь межкомнатная 125 на 250 мм, теплосчетчик — 250 на 250 мм и рассчитанный на каменку — 375 на 375 мм, включая обустройство петель.
5. Стальной лист толщиной 10 мм.
6. Рукоятка из чугуна, которая должна быть востребована решеткой, чтобы обеспечить тягу.
7. Заготовки чугунные 50 на 50 мм.
8. Арматура.
9. Трубка 120 мм для коптильни.
10. Около 35 шт. торцового кирпича нестандартных размеров — 250х125х

Этапы самостоятельного изготовления печи

Этап I.

Следует использовать стальной лист толщиной 10 мм, который необходим для вырезания 3-х кругов диаметром 610 мм. В одном круге отверстие для дымохода (120 мм), а в другом – отверстие прямоугольной формы для зольника.

Дно печи приварено на высоте 150 мм. Готовое изделие из чугуна используется в качестве решетки.

Этап II.

На этом этапе подготавливаются отверстия для установки соответствующих дверей. Дверь каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – удобство использования, поэтому конкретные размеры дверей произвольны.

Этап III

Бок вареный для двери с применением листа с учетом прохода через стену.

Стадия 4.

Дно печи оборудовано металлическими рейками из стали 10 мм, которые необходимо установить с шагом 50 мм по периметру. Затем приваривают днище с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно проваренное дно способно обеспечить требуемую прочность печи в целом.

Стадия V.

Сборка стальной рамы завершена, теперь требуется установка на место. После этого приступают к футеровке, чтобы создать условия для снижения теплопотерь. Для этого используется шамотный кирпич (250х125х40). При подгонке кирпича требуется его нумерация.

Выложено дно печи, что в основном обеспечивается применением 11 кирпичей. Улучшенный рез болгаркой, а склеивание кирпичей выполняется с помощью специального раствора.

Этап VI

Через футеровку устанавливается топка, которая предполагает использование 16 целых кирпичей и 16 половинок. В результате высота корпуса составляет 375 мм.

Этап VII.

На полученной полке заготовки из чугуна, имеющие сечение 50 на 50 мм, при этом расстояние между ними — около 4 см.

Этап VIII.

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размерам под чугунные прутья. Это исключает контакт стальной части топки с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового узла. Хотя, если есть желание, это можно сделать плитами, оставив отверстие для установки дымохода.

Ступень IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и производится покраска топки, что необходимо производить исключительно термостойкой краской, способной выдерживать нагрев до 1200°С.

Следующие этапы печи позволяют собрать устройство, которое легче кирпичного варианта аналогичного теплового агрегата, но значительно надежнее. Для получения легкого пара температуру каменки доводят до 900°С. При этом печь выдерживают от 3 до 5 часов. Чтобы начать париться, сначала нужно дождаться завершения процесса горения дров, а затем уже сжигать угли.

Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

Печь горизонтальная.

Рассмотрим печь с горизонтальным основанием. Здесь каменка установлена ​​снаружи, а бак подвешен. К положительным моментам предлагаемой печи относятся ее компактные размеры и приличная глубина топки, что гарантирует возможность быстрого прогрева бани.

В процесс предусмотренных работ входит:

1. Подготовка основания. Для чего нужна труба длиной 0,8 м, диаметр которой должен быть 0,5 м.
2. Изготовление колосникового участка за счет применения листового проката толщиной около 12 мм и арматуры. Размер этой площадки должен быть от 40 до 80 см. В нем делается отверстие, которое оснащается арматурой путем ее сварки.

Печь должна быть установлена ​​таким образом, чтобы шов находился под решеткой. Это позволит избежать слишком высокой тепловой нагрузки на стык в виде шва.

1. Создание фасада, на изготовление которого может пойти прямоугольный утюг из железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для дум, а другое – для топки.
2. Устройство задней стороны печи, которое также выполнено с использованием металлического листа прямоугольной формы, но несколько другого размера — 70 на 90 см. Верхняя строка этого листа — ограничитель отопителя.
3. Соединение фасада и спинки с печкой сваркой. Закрепление переднего ограничителя посередине топки, форма которого должна совпадать не только с корпусом самого теплового узла, но и с контурами заднего ограничителя.
4. Вырезание отверстия 15 на 15 см в задней части топки для крепления металлической арки с прорезью для дымохода.

Установите дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для тушения огня и качественного сгорания топлива.

1. Приварка арки к днищу каменки. Для увеличения объема его можно дополнить решеткой из арматуры, приваренной к стене так, чтобы она возвышалась примерно на 20 см.
2. Оборудование пепельных и топочных дверей.
3. Монтажные полки для установки резервуара для воды. Фиксируется сваркой. Его размер должен соотноситься с размером основания теплового агрегата.
4. Автокрановое оборудование.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины в результате сварки. После этого печь следует покрасить термостойкой краской и хорошо выступить, чтобы краска запеклась.

Банная печь 530 труб

Печь изготовлена ​​из трубы диаметром 530 мм толщиной 8мм и листового металла 8мм.

Масса топки-234кг

Масса камней 141 кг.

Максимальный объем пергаментной комнаты 22 м.куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Работа предлагаемого варианта печи позволяет отапливать 3 изолированных друг от друга изолированных помещения. Под этими помещениями следует понимать предбанник, парилку и парилку.

Оснащение такой печи может включать выносной по отношению к каменке пучок, создающий условия для повышения температуры камней, а также выполняющий функцию искрообразования. Работа отбойника возможна в 2-х положениях: вытяжка и искра. Если положение вытяжки выбрано, то это способствует увеличению тяги в ситуации, когда дымоход не прогревается. В результате работа топки становится более эффективной, а в выходе дымохода уменьшается искрение.
