Металлические воздуховоды: Металлические воздуховоды, стальные воздуховоды для вентиляции, производство

Содержание

Металлические воздуховоды для вентиляционных систем

Вентиляция в доме участвует в создании комфортных условий для проживания человека, также система воздухообмена обычно способствует сохранности строительных конструкций. Внутри здания связанность системы обеспечивается при помощи вентиляционных каналов. В этой статье мы рассмотрим особенности металлических вентиляционных магистралей.

Задачи вентиляции в частном доме

  • Удаление лишней влаги. Влажность определяется концентрацией водяного пара в воздухе при определенной температуре, комфортными значениями для человека обычно считается 45 – 60%. При пониженном содержании водяных паров кожа и слизистые оболочки быстро пересыхают. От повышенной влажности страдают строительные конструкции дома: образуется конденсат и наледь на окнах, плесень в промерзающих углах и на откосах. Особенно работа вентиляционной системы важна в помещениях с повышенной влажностью (ванная комната).
  • Обновление воздуха. Человек вдыхает кислород, а выдыхает углекислый газ, поэтому концентрация последнего в закрытом помещении постоянно повышается. Естественное возобновление кислорода осуществляют при помощи проветривания через окна. Зимой это сделать не всегда удается, особенно если в доме проживают маленькие дети. По нормативам для жилых помещений содержание углекислого должна составлять 800 – 1400 ppm (parts per million, «количество газа на 1 миллион частиц воздушной смеси»). Вентиляционная система обеспечивает приток кислорода в жилые помещения при закрытых форточках.
  • Удаление нежелательных примесей из воздуха. Неприятные запахи, частицы жира и пыли ухудшают качество воздуха. На кухне в процессе готовки выделяется большое количество воздушных примесей, они оседают на мебели и формируют стойкие загрязнения. Также местом концентрации неприятных запахов в доме может стать канализационная труба, для удаления газов необходимо предусматривать вентиляционный стояк (фановую трубу). Для устройства кухонной вытяжки и вентиляции канализации обычно формируют отдельные вентиляционные каналы.
  • Поддержание оптимальной температуры. В жилых помещениях комфортным значением считается 18 – 22 градуса.
  • Вентиляция котельной. При использовании газового или твердотоплевного котла необходимо устройство обособленного от системы вентиляции дымохода для отвода продуктов сгорания. Для этого часто используют сборные вентиляционные каналы из металла. Для каждого агрегата по нормам необходимо устраивать отдельный канал.
  • Защита от грязи с улицы. В неблагоприятных с точки зрения экологии регионов
  • вентиляцию используют в качестве системы очистки воздуха.

 Особенности воздуховодов

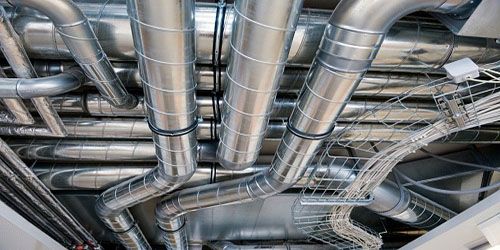

Вентиляционная система представляет собой сеть воздуховодов, которые обычно располагаются во внутренних стенах дома. Движение воздушных масс может осуществляться за счет разницы температур, давления и высотности (естественная вентиляция) и за счет работы вентиляторов в принудительных системах. Первая болеепроста, она не создает шума и занимает меньше места, не расходует электроэнергию, но при этом менее управляема. В зимнее время года в естественных системах вентиляции может создаваться обратная тяга, которая может приводить к неуправляемым теплопотерям. Её работа сильно привязана к розе ветров, атмосферному давлению и зависит от высоты расположения здания. Принудительная вентиляция может работать в ручном режиме или включаться при сигнале от датчиков в системах «умного» дома. Прибор может контролировать уровень влажности, содержание CO2 и наличие органических соединений.

Принудительной системой вентиляции проще управлять, но нужно предусмотреть место под вентиляторы.

Воздуховоды подразделяются на приточные, через которые свежий воздух поступает в дом, и вытяжные. К последним относятся каналы для кухонной вытяжки и фановые трубы, их обычно делают вертикальными, чтобы воздушные массы быстро покинули здание. Приточный канал стараются делать минимальным по длине, чтобы исключить загрязнение воздуха пылью и мусором. В некоторых случаях вместо канала используют приточные клапаны, они делаются в виде отверстий в стенах или на окнах.

Вытяжной канал выводят через кровлю и закрывают флюгаркой от попадания мелкого мусора.

Если воздух на улице содержит вредные примеси, то на приточном канале могут быть установлены очистительные фильтры. В некоторых случаях очистительные приспособления ставят на вытяжных каналах, например, в случае с кухонной вытяжкой используют жировой фильтр.

Воздушный фильтр в стальном корпусе.

 Виды металлических воздуховодов

 Гибкие и жесткие

Металлические воздуховоды бывают гибкими и жесткими. Последние чаще применяют в прямых магистралях с минимальным количеством изгибов, так как с ними проще работать, и они не требуют большого количества креплений, а значит весь монтаж занимает меньше времени.

Гибкий воздуховод из алюминия.

Гибкие воздуховоды из металла применяют в условиях, когда площадь ограничена: при вентиляции небольшой котельной частного дома. По своим характеристикам они уступают гладким аналогам, так как потери скорости воздушного потока на 15 – 20% выше. Они требуют в 3 – 4 раз больше креплений при монтаже (каждые 40 – 50 см). Обычно с помощью гибких воздуховодов не прокладывают всю сеть, а используют их только на локальных участках.

 Материал

Металлические воздуховоды изготавливают из нержавеющей стали или из оцинковки. Первый вариант более долговечен, но и обойдется дороже. Оцинковка при повреждении защитного слоя может проржаветь. Основную опасность для стальных воздуховодов представляет конденсат, который появляется при охлаждении влажного воздух внутри канала. Чтобы снизить риск появления влаги, используют трубы в теплоизолирующей оболочке.

Гибкий воздуховод с утепляющей оболочкой.

Форма сечения

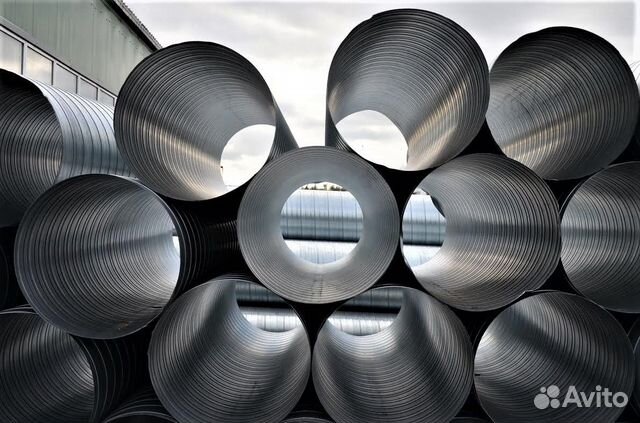

Воздуховоды с круглым сечением бывают спирально-навивные и прямошовные. Соединение частей магистрали и подключение фасонных элементов осуществляется с использованием ниппеля. Толщина металла стенки может составлять от 0,4 до 0,9 мм в зависимости от диаметра (100 – 1250 мм). Наиболее популярными в частных домах трубы диаметром 100, 125 и 160 мм, для более крупных объектов подойдут магистрали 200, 250, 315 и 400 мм.

 Фасонные детали, такие как тройники, гибкие вставки и врезки, позволяют создавать воздуховоды сложной формы.

Преимуществом круглых воздуховодов является простота монтажа и сравнительно небольшое количество крепежей. Для соединения труб один элемент вставляется в другой и проклеивается металлизированным скотчем. На потолке воздуховоды закрепляют при помощи прорезиненных хомутов, которые стягивают саморезами, а к потолку цепляют с помощью шпильки и латунной цанги. Монтаж воздуховодов с круглым сечением обходится на 20 – 30% дешевле, чем магистралей с прямоугольным сечением. Особенно это актуально для изделий, применяемых в частном доме, где диаметр, длина и вес труб небольшие.

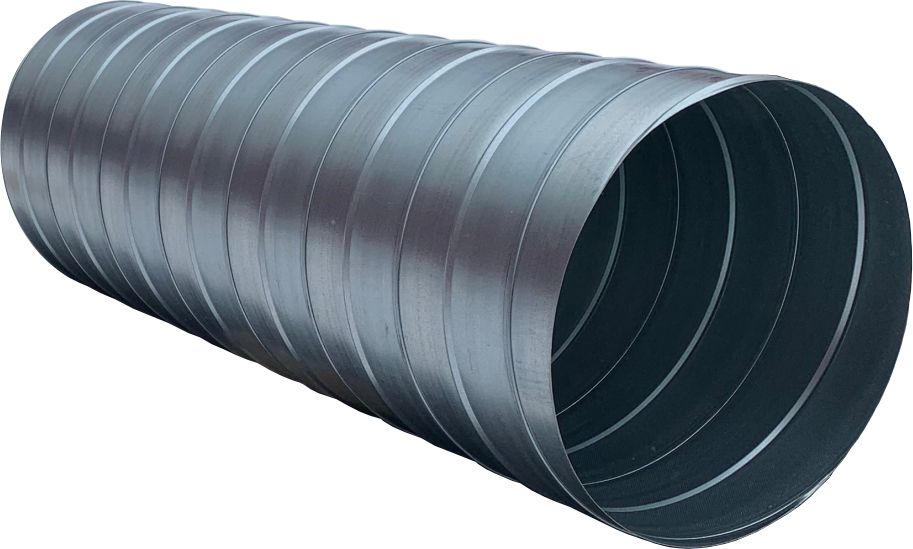

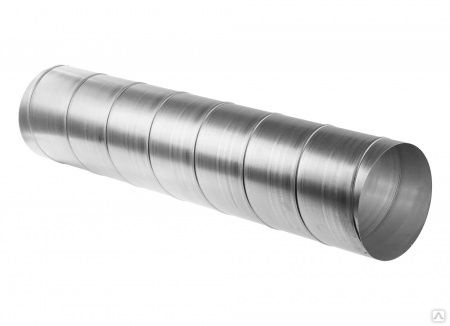

Спирально-навивной воздуховод

Изделия с прямоугольным сечением более рационально используют площадь, они могут иметь разную конфигурацию в зависимости от длин меньшей и большей стороны. Эта особенность позволяет изготавливать под заказ воздуховоды с любым соотношением сторон. Плоские прямоугольные воздуховоды позволяют сэкономить на толщине потолка. Соединять магистрали, вставляя одну трубу в другую, у изделий с прямоугольным сечением нельзя. Стыковка происходит при помощи фланца, который собирается из 4 уголков и шины-рейки. Также для соединения потребуется силиконовый герметик. Крепление к потолку выполняется при помощи траверсы и двух шпилек. Фланец выпирает на 2 см в каждую сторону, что не всегда удобно при монтаже.

Преимущества и недостатки металлических воздуховодов

Преимущества

Тонкие стенки канала экономят пространство внутри дома. Для сравнения вентканалы из кирпича требуют под себя фундамент и занимают значительную площадь. Ремонтопригодность. Металлическую вентиляцию можно сделать уже после завершения строительства. Обычно магистрали размещают в нишах или внутри потолка, доступ к ним можно получить через ревизионные люки. При разборке большинство элементов можно использовать повторно. Кирпичные вентканалы обычно проектируют до строительства дома, перестроить их проблематично. Простота сборки. Монтаж металлической вентиляционной системы может быть выполнен без специализированного оборудования. Высокая огнезащита. Металл относится к негорючим материалам, не способствует распространению пламени по дому и не дает расплава. По этому параметру стальные изделия обходят пластиковые вентканалы.

Недостатки

Плохая звукоизолирующая способность. В принудительных вентиляционных системах шум от вентилятора распространяется по каналам. Эта проблема решается установкой шумоглушителей или шумопоглощающих воздуховодов. Образование конденсата. Металл обладает высокой теплопроводностью, поэтому воздух в канале быстро нагревается и остывает. В результате этих перепадов на поверхности воздуховода остается влага, которая не впитывается, а стекает обратно в дом. С этой особенностью борются при помощи утепления или отвода конденсата. Также стальными воздуховодами иногда гильзуют каменные вентиляционные каналы. В этом случае излишки влаги впитываются в кирпич или бетон.

Тканевые и металлические воздуховоды. Что лучше воздуховоды из стали или текстиля

Типы воздуховодов

На рынке вентиляционного оборудования конкуренция между воздуховодами из металла и других материалов существует давно. На смену классическим жестким диффузорам пришли ультрасовременные текстильные решения, чей легкий, эластичный и высокоогнеупорный материал, а также показатели эффективности давно зарекомендовали себя среди профессионалов отрасли. Каковы параметры и конструктивные особенности, а также что лучше, металлические или тканевые воздуховоды, разберемся в этом поэтапно.


МЕТАЛЛИЧЕСКИЕ ВОЗДУХОВОДЫ — ОСОБЕННОСТИ И КОНСТРУКЦИЯ

Металлические или жесткие воздуховоды относятся к традиционному типу вентиляционного оборудования и представляют собой систему труб, размещенную внутри помещения для обеспечения воздухообмена и поддержания оптимальной температуры.


Металлические воздуховоды производятся преимущественно из оцинкованной нержавеющей стали или чистых листов черного металла. Трубы из нержавеющего материала отличаются высоким качеством, прочностью и долговечностью, и считаются одним из самых распространенных типов вентиляции на предприятиях и промышленных объектах.

Обратите внимание: прочность и конструктивные особенности металлических воздуховодов позволяет монтировать их с креплением на несущие балки под кровлей здания.


В связи со своими водоотталкивающими свойствами и прочностью диффузоры для вентиляции из металла отлично подойдут для установки в помещениях с высоким уровнем влажности и тепла. Оборудование этого типа считается оптимальным решением для производственных цехов и рабочих помещений с жесткими условиями эксплуатации. Кроме того, прямоугольные оцинкованные воздуховоды выглядят довольно эстетично, что позволяет монтировать их на видном месте.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Несмотря на передовые технологии и обновленные материалы, классические воздуховоды из металла никогда не теряли своей актуальности. Это связано, прежде всего, с преимуществами воздуховода из нержавейки. Среди основных достоинств оборудования можно выделить высокую прочность, влагоустойчивость, небольшой вес и длительный эксплуатационный срок.


Однако в сравнении с современными текстильными воздуховодами классическая нержавейка уступает во многих смыслах:

·         Металл более тяжелый, чем ткань;

·         Не гибкий;

·         Отличаются трудным, не всегда возможным монтажом;

·         Создают много рабочего шума;

·         Нередко создают сквозняк;

·         Отличаются большими потерями при распределении воздуха;

·         Склонны к выделению конденсата и образованию бактерий;

·         Особые требования к составу воздуха;

·         Однотипность моделей.


Несмотря на долговечность, дороговизна оборудования и монтажа, а также его техническая сложность ограничивают сферы использования металлических диффузоров, уступая место новым текстильным технологиям.

ТКАНЕВЫЕ ВОЗДУХОВОДЫ — ОСОБЕННОСТИ И КОНСТРУКЦИЯ

Воздуховоды для вентиляции из текстиля – новое слово в мире вентиляционной техники. Подобное оборудование впитало в себя лучшие свойства традиционных воздуховодов, исключив их недостатки. Тканевые воздуховоды представляют собой вентиляционное оборудование, сочетающее в себе два устройства: воздуховод и воздухораспределитель.



Это оборудование, предназначенное для распределения воздуха, состоит из высококачественной воздухопроницаемой ткани с микро- или крупной перфорацией. Отверстия в воздуховоде позволяют равномерно распределять воздушные массы в помещении.

Обратите внимание: текстильные воздуховоды бывают нескольких видов в зависимости от типа ткани; каждый тип отличается собственными возможностями, свойствами и предназначением, поэтому при покупке обращайте внимание на материл сопла.


Материал сопла отличается высокой прочностью, эластичность и долговечностью, поэтому такое оборудование прослужит не менее 10 лет.

Текстильные диффузоры, в отличии от нержавеющих воздуховодов считаются универсальным типом вентиляционного оборудования, который подойдет для разных типов помещений. Кроме того, тканевое сопло гораздо проще чистить. Достаточно обычной машинной стирки и естественной сушки для поддержания гигиены в помещении.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Кроме простого монтажа и универсальности, тканевые диффузоры отличаются от металлических оптимальным соотношением стоимости и качества. В вентиляции, состоящей из тканевых воздуховодов, не нужны металлические решетки, врезки, нипели, заглушки. Конструкция такой системы проста сама по себе и может монтироваться даже не профессионалами.


Среди других достоинств тканевых воздуховодов в сравнении с металлическими можно выделить:

·         Малый вес;

·         Высокая эластичность;

·         Привлекательный внешний вид;

·         Большой модельный ряд;

·         Легкий и быстрый монтаж;

·         Несложная чистка;

·         Отсутствие регулярного ухода;

·         Отсутствие аэродинамического шума;

·         Экологичность и соответствие санитарно-гигиеническим нормам;

·         Высокая безопасность системы;

·         Отсутствие сквозняков.

Преимуществ у тканевых диффузоров гораздо больше, чем недостатков, но, к сожалению, их не избежать в любом типе систем. К главным недостаткам воздуховодов подобного типа относится необходимость заказа у специалистов по индивидуальному проекту. Как результат, производство воздуховода под заказ может отнять больше времени, чем рассчитывалось.

МЕТАЛЛИЧЕСКИЕ И ТКАНЕВЫЕ ДИФФУЗОРЫ — В ЧЕМ ОТЛИЧИЯ?

На первый взгляд кажется, что различия воздуховода из нержавейки и ткани видны на лицо, но на самом деле их гораздо больше. Различия материала каждого типа обусловливают различия в конструкции, эксплуатации и монтаже оборудования.


Отличительные особенности тканевого диффузора от металлического можно продемонстрировать следующим образом:

·         Тканевые диффузоры равномерно распределяют воздух и обеспечивают качественную, комфортную вентиляцию в помещении;

·         В тканевом оборудовании исключено образование конденсата, следовательно, риск развития грибка, плесени и вредоносных бактерий сведен к минимуму;

·         Текстильный материал не подвержен коррозии;

·         Воздуховоды с текстильным соплом монтируются в считанные минуты;

·         В отличие от стали текстиль обеспечивает лучшую шумоизоляцию;

·         Очистка и дезинфекция воздуховодов из текстиля отличается скоросью и простотой, в отличие от металлических труб, которые требуют особой химической чистки специалистами;

·         Конструкция текстильного сопла очень проста, она исключает решетки, переходы, заглушки и другие элементы, усложняющие конструкцию;

·         Конструкцию из металла вряд ли можно назвать эстетически привлекательной.


Выбирая между металлическим и текстильным диффузором, важно учитывать стоимость не только оборудования, но и его установки. В данном случае тканевый воздуховод гораздо выгоднее, ведь его цена, в зависимости от проекта, может быть значительно ниже стали. К тому же, простая конструкция текстильного сопла обусловливает легкий и недорогой монтаж изделия, чего нельзя сказать о стальных вентиляционных трубах.

ПОЧЕМУ ТЕКСТИЛЬНЫЕ ВОЗДУХОВОДЫ ЛУЧШЕ?

Огромный список преимуществ подталкивает к выбору тканевого диффузора. Как мы увидели выше, в сравнении с традиционным стальным воздуховодом, текстильное оборудование предпочтительно во многих смыслах. Простота конструкции, легкость материала и его установки значительно расширяет сферы применения установки, делая ее универсальной.


В отличие от нержавеющего воздуховода со сложной конструкцией и не привлекательным металлическим соединением, тканевый тент украсит помещение любого типа и размера:

·         Производственный цех;

·         Склад;

·         Помещение пищевого производства;

·         Офис;

·         Ресторан/кафе/бар;

·         Магазин;

·         Дискотеку/кинотеатр;

·         Торговый зал;

·         Холодильные камеры;

·         Административные здания;

·         Медицинские и фармацевтические объекты.

Кроме того, привлекательный внешний вид и широкий выбор моделей позволяет подобрать текстильную вентиляцию под помещение любого стиля и дизайна. В результате, вентиляция перестанет быть не привлекательным промышленным объектом, а станет дизайнерским элементом, приятно оттеняющим общий декор помещения.

Также в разделе FAQ вы можете найти ответы на интересующие Вас вопросы, такие как:

  • Что представляет собой текстильный воздуховод при выключенном вентиляторе?
  • Можно ли использовать текстильные воздуховоды для вытяжки воздуха?
  • Каков срок службы текстильных воздуховодов?
  • Что делать с воздуховодом, когда он закупорится в результате загрязнения?
  • Могут ли текстильные воздуховоды покрыться плесенью?
  • Почему PRIHODA не использует более воздухопроницаемые ткани?
  • Какие сертификаты имеют текстильные воздуховоды Prihoda
  • Соответствуют ли текстильные воздуховоды требованиям пожарной безопасности?

вернуться к списку

Как выбрать воздуховоды для вентиляции? — Вентиляция, кондиционирование и отопление

Приточные и вытяжные воздуховоды для вентиляции формируют траекторию потока воздуха в системе. Причем от формы, материала и габаритов воздуховодов зависит и простота монтажа вентиляции, и даже сама возможность воздухообмена в помещении.

Поэтому в данной статье мы познакомим вас с типовыми разновидностями воздуховодов, показав их сильные и слабые стороны каждого варианта.

По месторасположению каналов, воздуховоды могут быть предназначены для:

  • Внешнего канала, монтируемого на какой-либо опорной поверхности путем механической или балластной фиксации к ней.
  • Внутреннего канала, встраиваемого в структуру опорной поверхности.

В зависимости от материала изготовления:

  • Металлические воздуховоды, тело которых производится из основных конструкционных металлов – стали (в том числе и нержавейки), алюминия и так далее.
  • Полимерные воздуховоды, которые производятся из конструкционного пластика – поливинилхлорида, полипропилена, полиэтилена и так далее.

По типу сечения канала, воздуховоды бывают:

  • Каналы с поперечным сечением круглой или овальной формы.
  • Каналы  с поперечным сечением прямоугольной или квадратной формы.

При этом все различия между вышеупомянутыми видами сказываются не только на внешней форме, но и на функциональности воздуховодов. Поэтому далее по тексту мы рассмотрим плюсы и минусы каждой разновидности каналов для воздухообмена, сравнивая модели из одной классификационной группы.

Достоинства и недостатки внешних и встроенных воздуховодов

Для успешного обустройства вентиляционной системы нужны только «правильные» воздуховоды, установленные в либо снаружи, либо внутри опорной поверхности.

Встроенные воздуховоды «погружают» в опорную поверхность – стену, плиту перекрытия, балку и так далее. В этом случае мы можем сказать, что воздуховод является частью этой поверхности.

Поэтому основным достоинством подобного конструкционного решения  является:

  • Высокая, а точнее – максимально возможная прочность. Ведь такой канал можно разрушить только вместе со стеной.
  • Компактность конструкции – воздуховод не занимает место внутри помещения, экономя полезное пространство строения.
  • Высокая теплостойкость канала. Впрочем, это утверждение оправдано лишь в случае достаточной теплостойкости самой опорной поверхности.

К недостаткам встроенной разновидности относятся:

  • Фактическая возможность обустройства только в процессе строительства опорной поверхности. То есть монтаж воздуховодов внутреннего типа происходит только в процессе сооружения обслуживаемого помещения, а то и всего здания.
  • Невозможность модификации системы, построенной на основе только внутренних воздуховодов — для этого придется перестраивать стены.
  • Затрудненное обслуживание «скрытого» канала.

Внешние воздуховоды закрепляют на опорной поверхности, поэтому для них характерен следующий набор достоинств:

  • Во-первых, гибкая схема монтажа – такие каналы можно проложить как угодно и куда угодно.
  • Во-вторых, легкость обслуживания – тело канала находится на виду или за ширмой, которую можно демонтировать в любой момент.
  • В-третьих, возможность доработки или расширения внешней системы практически в любой момент.

Среди недостатков внешних каналов необходимо отметить следующие факты:

  • Недостаточную прочность конструкции, разумеется, по сравнению с встроенным вариантом.
  • Потребность в обустройстве теплоизолирующего барьера.
  • Сам факт наружного монтажа, предполагающего уменьшение полезного объема помещения.

Как видите: достоинства первого варианта являются недостатками второго и наоборот. Поэтому на выбор возможного варианта влияет потребность в обустройстве либо высокопрочной, либо гибкой системы воздухообмена. Если вам нужна прочность – выбирайте встраиваемые каналы, если важна «гибкость» — простота в обслуживании или возможность последующей доработки – выбирайте внешний вариант воздуховода.

Впрочем, в большинстве случаев систему вентиляции оборудуют и внешними и внутренними воздуховодами, пользуясь преимуществами и первого и второго варианта. Такая схема упрощает расчет воздуховодов, предоставляя возможность перестроить систему под любые «правила» воздухообмена.

Металл или пластик – что выбрать для вентиляции?

Металлические воздуховоды обладают следующими достоинствами:

  • Высокой конструкционной прочностью. Кольцевая жесткость профиля в данном случае достигает максимально возможного значения. Поэтому такие воздуховоды обеспечивают максимальную пропускную способность. Ведь они выдержат значительное внутреннее давление.
  • Высокой пластичностью, из-за чего металлические каналы могут выдержать не только статическую, но и динамическую (ударную) нагрузку без риска разрушения целостности конструкции. А некоторые модели обладают еще и гибкостью – тело канала можно согнуть под любым углом. Опираясь на это качество, мы можем сэкономить на фитингах.
  • Возможностью самостоятельного изготовления как самого воздуховода, так и фитинга для него. Причем из металла можно сделать буквально своими руками не только стандартные, но и нестандартные элементы сопряжения или арматуру.

Среди недостатков металлических каналов для воздухообмена придется отметить следующее:

  • Избирательную стойкость материала к коррозийному воздействию конденсата, ему могут сопротивляться только воздуховоды из алюминия или нержавеющей стали. Конструкции из «черной» стали придется защищать от конденсата с помощью оцинковки или полимерного покрытия.
  • Сравнительно высокий вес воздуховодов, вынуждающий использовать особые крепежные элементы, способные удержать тяжелую металлоконструкцию. В итоге замедляется скорость и увеличивается трудоемкость процесса монтажа.
  • Дороговизну металлоконструкции.

Пластиковые воздуховоды

Пример установленного пластикового воздуховода
  • Дешевизна конструкции – пластик стоит дешевле металла. Да и технология изготовления полимерных каналов обходится не так дорого, как производство металлоконструкции.
  • Абсолютная инертность к конденсату. При этом пластиковому каналу не могут навредить не только водяные пары, но и более активные химические реагенты.
  • Низкий вес и наличие стандартных монтажных разъемов, подготовленных фабричным способом, что облегчает процесс сборки даже самого сложного воздуховода.

Среди недостатков полимерных воздуховодов нам придется выделить следующие факты:

  • Во-первых, низкую конструкционную прочность – пластик боится ударных нагрузок и может выдержать только низкие статические напряжения.
  • Во-вторых, только фабричное производство арматуры и фитингов – самодельных пластиковых воздуховодов просто не существует.

В итоге, если вам нужны гибкие воздуховоды с высокой конструкционной прочностью – выбирайте металл, но готовьтесь вложиться в антикоррозионную защиту и отвод конденсата из канала. Ну а если вам нужен дешевый воздуховод или быстрая сборка конструкции системы вентиляции – выбирайте полимерные каналы, только помните об ограниченной прочности этого варианта.

Плюсы и минусы круглого и профильного сечения воздуховода

С положительными характеристиками в этом случае все просто:

  • Профильные воздуховоды обеспечивают максимальную компактность конструкции вентиляционной системы.
  • Круглые каналы  гарантируют максимальную пропускную способность.

Причем залогом этих качеств служит геометрическая форма канала.  То есть они не зависят ни от месторасположения, ни от материала изготовления воздуховода.

Отрицательные качества, как всегда, являются противоположностью положительным альтернативного варианта:

  • У круглых воздуховодов это недостаточна компактность.
  • У профильных каналов это минимальная пропускная способность.

В итоге, если для вас важна компактность – выбирайте профильные воздуховоды. Ну а если ваша система нуждается в максимальной пропускной способности – приобретайте каналы с круглым поперечным профилем.
