Минимальный уклон кровли из профлиста: Минимальный уклон кровли из профлиста — как высчитать угол наклона (видео, фото)

Уклон кровли из профлиста — полезная информация Металлобаза Новосаратовка

Стальной профилированный лист с защитным цинковым покрытием или цинковым+полимерным слоем – популярный материал для покрытия кровель. Одна из задач, которую решают перед строительством крыши с покрытием из профнастила, – определение минимально допустимого угла уклона ската. Если сделать этот уклон слишком большим, то снизится устойчивость к ветровым нагрузкам и увеличатся расходы профлиста, если слишком маленьким – конструкция может не выдержать массы снеговых накоплений. Чем больше угол между основанием крыши и скатом, тем опаснее кровельные работы.

СНиП о необходимом уклоне ската кровли из профлиста

Определение! Углом уклона ската называют угол между ним и горизонтальной поверхностью. Эта величина может измеряться в градусах или в %. Параметр в % равен отношению вертикального катета прямоугольного треугольника, образованного одним скатом и горизонтальной поверхностью, к горизонтальному катету.

В СП 17.13330.2011, который является актуализированной редакцией СНиПа II-26-76, минимальный угол уклона скатов крыш из профнастила составляет 12°. Угол может быть и меньше, но в этом случае велика вероятность попадания осадков в стыки между листами профнастила из-за медленного стекания воды. Для решения проблемы необходимы дополнительные мероприятия по гидроизоляции с использованием специальных герметиков для кровель.

Для плоских кровель и крыш с малым уклоном ската подходит только профилированный лист с высоким профилем. Если на крышах с уклоном скатов 12-14° сделать увеличенный нахлест – на две волны, то дополнительные гидроизоляционные мероприятия не проводят. Минус такого варианта – значительное увеличение расхода материала.

Виды крыш, в зависимости от угла уклона кровли

В зависимости от угла уклона ската (скатов), крыши разделяют на:

  • плоские – до 5°, профилированный лист для таких конструкций применять не рекомендуется;
  • односкатные или многоскатные с небольшим уклоном – 20-40°, в многоскатных конструкциях крыш скаты могут быть наклонены под одинаковыми или разными углами;
  • с крутыми скатами – более 40°, обычно такие кровли устраиваются в строениях с мансардным этажом.

Нормативных ограничений по максимальному углу уклона ската не существует, но обычно он не превышает 60°. Конструкции крыш с большим углом сооружаются только в регионах с низкими ветровыми нагрузками.

Таблица соответствия уклона ската кровли, изготовленной из профлиста, в градусах и процентах

Градусы % Градусы % Градусы %
1 1,7 16 28,7 31 60,0
2 3,5 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34
67,4
5 8,7 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,3 26 48,7 41 86,0
12 21,1 27 50,9 42 90,0
13 23,0 28 53,1 43 93,096,5
14 24,9 2 55,4 44 100
15 26,8 30 57,7 45

Сложность выбора правильного уклона ската заключается в том, что в этом вопросе необходимо учесть ряд параметров, среди которых:

  • возможность быстрого схода осадков с поверхности кровли;
  • способность сопротивляться ветровым нагрузкам;
  • простота конструкции;
  • экономия кровельных материалов;
  • возможность использования подкровельного пространства.

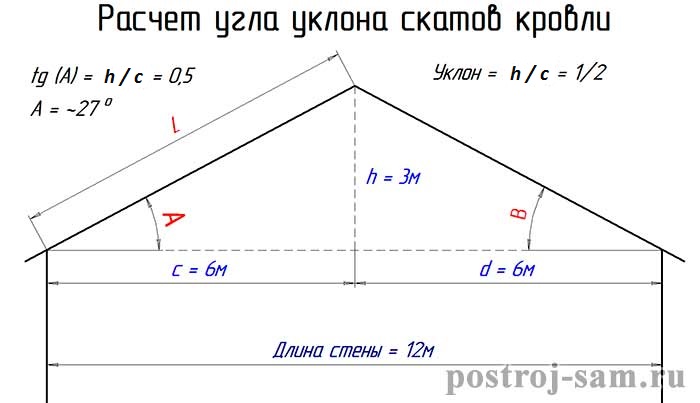

Расчеты угла уклона кровли с учетом различных параметров

Предварительно угол уклона ската принимают в соответствии с общепринятыми в данном регионе и личными предпочтениями. А затем определяют допустимость выбранного наклона скатов кровли с учетом массы кровельного пирога, снеговых и ветровых нагрузок, характерных для конкретного региона.

Масса кровельного пирога

Примерную величину нагрузки на стропильную систему от самого кровельного пирога можно определить по представленной ниже таблице.

Масса 1 м2 профнастила, кг Масса 1 м2 теплоизоляции, кг
 Масса 1 м2 обрешетки, кг Прочие компоненты, кг Суммарная нагрузка на 1 м2 стропильной системы, кг
6 20 30 2 58

Определение снеговых нагрузок

Для определения этого параметра используют карту РФ, на которой отмечена средняя величина снеговых нагрузок на горизонтальную плоскость. Для наших расчетов используется первое число дроби. В зависимости от запланированного угла, при расчетах используется поправочный коэффициент µ, который равен:

  • до 25° – 1;
  • 25°-60° – 0,7;
  • выше 60° – не учитывается.

Пример: Строительство ведется в Московской области – регионе со средними снеговыми нагрузками 180 кг/м2, запланированный угол наклона ската – 30°, следовательно, коэффициент µ составляет 0,7. При умножении средней нагрузки на поправочный коэффициент получают 180х0,7 = 126 кг/м2. Если запланирован уклон ската более 60°, то величина снеговой нагрузки не учитывается, поскольку снег легко сходит с крыши.

Определение ветровых нагрузок

Ветровые нагрузки, как и снеговые, определяются по специальной карте.

Величину ветрового сопротивления умножают на поправочный коэффициент, зависящий от конкретного расположения здания.

Таблица поправочных коэффициентов

Высота здания, м Местоположение строения
Открытая местность – степь, пустыня Лесная местность, города с домами, высота которых не превышает 10 м Плотная городская застройка со строениями высотой более 25 м
До 5 0,75 0,5 0,4
5…10 1,0 0,65 0,4
10…20 1,25 0,85 0,55

Для континентальной части России он в большинстве случаев составляет 32 кг/м2. Предположим, мы строим дом в Московской области высотой до 5 м в городе с невысокими домами, поправочный коэффициент – 0,5. Это означает, что ветровая нагрузка для данного случая составляет 32х0,5 = 16 кг/м

2.

Для получения точного результата специалисты проводят расчеты по формулам, учитывающим аэродинамический коэффициент.

Суммарная нагрузка на стропильную систему

Суммарная нагрузка на среднюю стропильную систему не должна превышать 300 кг/м2. Сравним с ней нагрузку, полученную в результате расчетов. Она равна сумме массы кровельного пирога, снеговой и ветровой нагрузок.

М = 58 + 126 + 16 = 200 кг/м2. Это означает, что выбранный нами изначально угол уклона скатов 30°, является допустимым для дома высотой до 5 м, расположенного в Московской области в населенном пункте с малоэтажной застройкой.

Зависимость между углом наклона ската и типом профнастила

Марка профнастила, который может использоваться в качестве кровельного материала, во многом зависит от того, какой угол уклона имеет скат кровли.

Таблица популярных марок профнастила и допустимые углы уклона кровли

Марка профилированного листа Угол уклона ската, ° Толщина листа, мм Шаг обрешетки Величина нахлеста
С-8 Не менее 15
0,5 		Сплошная обрешетка Оптимально – две гофры
С-10 До 15 0,5 Сплошная обрешетка Оптимально – 2 гофры
Более 15 До 300 мм Одна гофра
С-20 До 15 0,5…0,7 Сплошная обрешетка Одна гофра
Более 15 До 500 мм
С-21 До 15 0,5…0,7   До 300 мм Одна гофра
Более 15 До 650 мм
НС-35 До 15 0,5…0,7   До 500 мм Одна гофра
Более 15 До 1000 мм

Минимальный угол уклона крыши из профнастила (профлиста)

Выбирая для кровельного покрытия профнастил, следует еще на этапе проектирования дома правильно выбрать угол наклона крыши. Пожалуй, именно рассчитать уклон кровли из профлиста является одной из наиболее ответственных и серьезных задач. Ведь данный параметр напрямую будет влиять на такие факторы, как объем полезного пространства на мансардном этаже, возможность выдерживать большое количество снежных масс и сильные порывы ветра. Можно сказать, что, планируя угол наклона кровли, исходить стоит не из эстетических качеств строения, хотя и они также будут влиять на конкретные параметры скатов, а, прежде всего, из ветровых и снеговых нагрузок в конкретном регионе. Однако, также следует понимать, что правил с точным значением даже ГОСТы и СНиПы не предлагают. Опираться же при расчетах стоит на минимальный угол наклона крыши из профнастила, который рекомендуют специалисты, а также производители кровельного покрытия. Конечно, для начала следует ознакомиться с правилами и нормами, которые действуют в строительной сфере.

Нормы и правила расчета угла наклона

Согласно СНиПам, профнастилом можно покрывать кровли, скаты которых имеют уклон от 10 градусов для жилых построек и не менее 8 градусов для строений хозяйственного назначения. Угол меньше данного значения не позволит осадкам скатываться свободно с крыши. В результате вода будет накапливаться на поверхности покрытия и проникать в подкровельное пространство. То есть кровля не сможет эксплуатироваться в подобных условиях длительный срок. Однако, производители профилированных металлических покрытий рекомендуют минимальный уклон кровли из профлиста делать не менее 12 градусов, и только при таком значении на материал будет сохраняться гарантия. При этом максимальные параметры уклона скатов не ограничены, они могут быть и более 80 градусов.

В зависимости от угла наклона, кровли могут быть плоскими, то есть с уклоном до 5 градусов либо скатными, соответственно более 5-8 градусов. Скатные в свою очередь подразделяются на 3 разновидности:

  • с уклоном от 20 до 25 градусов;
  • с углом скатов от 25 до 45 градусов;
  • с уклоном от 45 до 60 градусов.

Кровли, угол наклона которых находится в одном из 3 диапазонов, будут обладать идентичными свойствами. Следует иметь в виду, что на скатных кровлях выше параметр водонепроницаемости, чем на плоских, поэтому траты на гидроизоляцию здесь будут менее значительными. При необходимости возводить нежилой чердак, следует выбирать кровли с углом наклона от 25 градусов, если же требуется мансардный этаж, то кровля должна быть крутой, то есть с углом более 40 градусов. Как правило, идеальным значением сегодня считается скат с показателем 35-45 градусов. Конечно, это не значит, что уклон кровли из профлиста должен быть только таким, пользователи могут делать крышу и с минимальным наклоном скатов, но при этом следует понимать, что такие конструкции будут иметь определенные недостатки.

Особенности крыш с минимальным углом наклона

При строительстве дома или хозяйственной постройки совсем не обязательно угол наклона крыши из профнастила должен быть более 12 градусов. Данный параметр вполне может быть и минимальным. Однако, кровельные системы с небольшим уклоном могут иметь, как определенные достоинства, так и ряд недостатков. Рассмотрим сначала преимущества таких крыш.

  1. Расход материала будет снижен, так как площадь кровли будет небольшой. Однако, стоит иметь в виду, что в погоне за качественной герметизацией расход даже может быть увеличен, так как нахлесты листов профнастила придется делать довольно большими.
  2. Крыша будет отличаться минимальным весом, так как все используемые компоненты кровельного пирога будут иметь меньшую величину, а значит и массу.
  3. Коньковый брус в такой конструкции не является необходимым, соответственно и вопросы, связанные с его утеплением и герметизацией, пользователей не коснутся.
  4. Высокая ветроустойчивость.
  5. Простой монтаж, особенно если это крыша с одним скатом простой конструкции, читайте подробнее: односкатная крыша из профнастила своими руками.

На этом, пожалуй, перечисление преимуществ можно закончить. Недостатки же такой кровли заключаются в следующем:

  • невозможно обустроить мансардный этаж (жилой чердак) либо вместительное чердачное помещение;
  • высокая вероятность попадания осадков в местах стыковки листов, а также коррозия металлических крепежных элементов в результате застаивания влаги;
  • большие снеговые нагрузки и необходимость самостоятельно убирать снежные массы, так как с плоских кровель снег не удаляется под собственным весом;
  • требуется усиленная стропильная система со сплошной обрешеткой под профлист, то есть конструкция, которая легко бы выдержала большие снеговые массы и прочие нагрузки;
  • выбирать профнастил требуется особо прочный (несущий), с дополнительным усилением профиля и высокой гофрой, например, с маркировкой Н-75.

В целом можно сказать, что наклон скатов может быть и небольшим, но, чтобы построить дом, в котором крыша будет отличаться высокой прочностью и долговечностью, придется тщательно поработать над стыковкой кровельных листов.  То есть все щели, стыки, места крепления следует дополнительно загерметизировать специальным кровельным герметиком. Кроме того, ежегодно необходимо будет проводить техническое обслуживание с обновлением уплотнителя. Если же выбор был сделан в пользу кровельных систем с большим углом скатов, то есть более 45 градусов, то можно не волноваться за попадание осадков в стыки или за необходимость скидывать снег с поверхности покрытия. Также в этом случае можно использовать профнастил с минимальной высотой гофры. К достоинствам подобных крыш можно отнести то, что пользователям предоставляется большое помещение в подкровельном пространстве. Однако, следует учесть высокую парусность конструкции, необходимость обезопасить жильцов дома от внезапного падения снега (например, установить снегозадержатели на профнастил),  а также сложность в возведении кровли.

Критерии выбора угла наклона крыши

Выбрать оптимальный уклон кровли из профнастила – не так легко. Ведь учесть следует не только свои предпочтения, но и многие внешние факторы. В частности, конкретное значение угла скатов будет зависеть от:

  • количества осадков в регионе – чем больше данный параметр, тем круче скаты, это позволит минимизировать давление на кровлю;
  • ветровые нагрузки – чем сильнее и чаще ветра, тем меньше уклон скатов, это поможет снизить парусность конструкции, иначе штормовые порывы могут снести крышу или сильно ее повредить;
  • при наличии мансарды угол требуется увеличивать;
  • хозяйственные постройки могут иметь минимальный уклон крыши.

Оптимальным значением при средних показателях снеговых и ветровых нагрузках может стать уклон в диапазоне от 20 до 45 градусов. Узнать, какие климатические особенности действуют в определенном регионе можно из специальных таблиц. Требования СНиПов по поводу ветровой нагрузки сводятся к тому, что при средних показателях ветра скат из профнастила должен составлять 35-45 градусов, а при сильном ветре уменьшиться до 15-25 градусов. Что же касается снежных масс, то здесь хоть и важен уклон, но внимание также стоит уделить и прочности используемого профнастила. Так как даже небольшой слой снега будет оказывать довольно сильное давление. Поэтому, если снеговые нагрузки в регионе высокие, то кроме повышения уклона скатов, так же стоит монтировать покрытие с усиленными характеристиками.

Видео по теме:

Подводя итог, можно сказать, что рассчитать угол наклона односкатной крыши из профнастила или многоскатной не составит труда, если учесть требования ГОСТов и СНиПов, а также господствующие атмосферные условия. Кроме того, следует брать во внимание назначение постройки и свои эстетические предпочтения. Только кровли, построенные с учетом всех перечисленных параметров, прослужат долгий срок и при этом на протяжении всего периода эксплуатации сохранят свою высокую прочность и надежность.

Указания по наклону крыши | Журнал Professional Roofing

Правильный уклон крыши может быть важным фактором при проектировании высокоэффективных кровельных систем. Минимум и максимум Пределы наклона крыши варьируются в зависимости от конкретной системы крыши и типов проектов. Ниже приводится обзор требований к коду. и рекомендации NRCA по уклону крыши, а также некоторые дополнительные факторы, которые должны учитывать проектировщики.

Требования кода

Строительные нормы и правила обычно предусматривают обязательные минимальные требования к уклону крыши для различных типов кровельных систем. За например,

International Building Code, ® 2018 Edition (IBC ® 2018) предписывает минимальный уклон крыши 1/4:12 для наплавляемые асфальтом, модифицированные полимерами битумы, термореактивные и термопластичные однослойные и наносимые в жидком виде мембраны в новое строительство. Это требование к минимальному уклону крыши 1/4:12 также относится к кровельным системам из напыляемой полиуретановой пены (SPF). в новом строительстве.

Для кровельных систем из металлических панелей с непропаянными швами с нанесенным герметиком внахлест IBC 2018 предписывает минимальный размер кровли 1/2:12. склон. Для кровельных систем со стоячим фальцем требуется минимальный уклон кровли 1/4:12.

Для систем крыш с крутым уклоном IBC 2018 предусматривает минимальный уклон 1:12 для рулонной кровли с минеральным покрытием; минимальный уклон 2:12 для битумной черепицы, фотогальванической (PV) черепицы и интегрированной в здание фотогальванической черепицы; 2 1/2:12 минимум скат крыши под глиняную и бетонную черепицу; минимальный уклон кровли 3:12 для металлочерепицы с непропаянными швами без применяется герметик внахлест, металлическая и деревянная черепица; и минимальный уклон крыши 4:12 для шифера и деревянных скатов.

Международный жилищный кодекс , ® 2018 г., издание (IRC ® 2018 г.) предписывает минимальные уклоны крыши, аналогичные IBC 2018, за исключением того, что IRC 2018 указывает минимальный уклон крыши 3:12 для вибраций дерева.

В случаях замены кровельной системы и повторного покрытия существующих кровельных систем с малым уклоном IBC 2018 и IRC 2018 отменяют кодексы 1/4:12 требования минимального уклона и применять минимальное требование положительного дренажа крыши, основанное на характеристиках. Оба Кодексы определяют термин «положительный дренаж крыши» следующим образом: «Условие дренажа, при котором учитываются все грузовые прогибы на кровельном покрытии и предусмотрен дополнительный уклон для обеспечения дренажа кровли в пределах 48 часов осадков».

Хотя строительные нормы и правила прямо не предписывают максимально допустимые уклоны крыш, классификация противопожарной защиты, которая требуется по нормам — часто включают ограничения по максимальному уклону крыши. Например, некоторые мембраны из EPDM имеют ограничения максимального уклона крыши всего 1/2:12. Некоторые мембраны ТПО также имеют относительно низкую максимальную ограничение наклона крыши. Мембранные сборки из ПВХ обычно имеют более высокие ограничения по максимальному уклону крыши; некоторые неограниченно. Сборки с крутым уклоном обычно не имеют ограничений по максимальному уклону крыши.

Проектировщики должны ссылаться на классификацию противопожарной защиты конкретных крыш производителей для определения максимального уклона крыши. ограничения. Можно проконсультироваться с отдельными производителями по поводу их классификаций пожарной безопасности, которые зависит от конфигурации сборки. Эта информация также доступна через онлайн-справочник классификаций UL по адресу www.ul.com или приложение FM Approvals RoofNav на сайте www.roofnav.com.

рекомендации NRCA

Рекомендации NRCA по минимальному уклону крыши приведены в разделах, посвященных кровельным системам, в The NRCA Roofing. Руководство.

NRCA рекомендует, чтобы мембранные, наносимые жидкостью и SPF кровельные системы имели уклон для обеспечения положительного дренажа кровли. Кроме того, для нового строительства система крыши должна соответствовать требованиям строительных норм и правил по минимальному уклону крыши.

Для кровельных систем из металлических панелей NRCA рекомендует уклон 1/2:12 или более для систем конструкционных панелей и 3:12 или более. для архитектурно-панельных систем.

Для битумной черепицы, глиняной и бетонной плитки, металлической черепицы, шифера и дерева, а также кровельных систем из гонта, NRCA рекомендует склоны 4:12 или более.

Рекомендуемые NRCA минимальные уклоны крыш для систем крыш с крутым уклоном обычно больше (при более крутом уклоне). уклоны), чем те, что указаны в строительных нормах. Хотя значения кода представляют собой минимальные требования в контексте Минимальные юридические требования к строительству, рекомендации NRCA являются передовыми практическими рекомендациями.

Дополнительные соображения

Разработчики также должны учитывать следующие специфические для проекта условия.

Для крыш с крутым скатом, где две области крыши с одинаковым уклоном пересекаются, образуя ендову, результирующий уклон ендовы равен меньше, чем у двух соседних поверхностей крыши. Например, если крыши с уклоном 4:12 пересекаются в ендове, фактический уклон долины составляет всего около 3:12. Чтобы приспособиться к этому, проектировщики должны учитывать больше минимального рекомендуемый уклон крыши для крыш с крутым уклоном и ендовами или другой сложной геометрией.

Кроме того, участки крыш с крутым скатом и длинными стропилами подвержены большему стоку воды, чем участки крыш с более длинными стропилами. короткие стропила. Чтобы лучше приспособиться к этому стоку воды, проектировщики должны предусмотреть уклон крыши больше, чем минимальный рекомендуемый уклон.

Для крыш с малым уклоном, где конический сверчок или седловидная изоляция создают ендову, уклон ендовы будет меньше. чем у крикета или седла. Некоторое количество воды в лужах вдоль крикетных и седловых долин обычно происходит и следует ожидать.

Дополнительная информация о наклоне крыши и проектных соображениях для конкретного проекта представлена ​​в NRCA. Руководство по кровле.

Марк С. Грэм — заместитель NRCA. президент технических служб.
@MarkGrahamNRCA

Эта колонка является частью Research + Tech. Нажмите здесь, чтобы прочитать дополнительные истории из этого раздела.

Каков минимальный уклон крыши? – RGB Construction

Ни один домовладелец не знаком с основными проблемами, связанными с уклоном крыши. Наклонные крыши являются одной из причин, по которой большинство людей предпочитают никогда не подниматься на свою крышу, и, кроме эстетического выбора, большинство домовладельцев в результате склонны думать, что «чем меньше уклон, тем лучше».

Это правильное, оправданное объяснение всего сказанного, но существуют минимальные углы наклона, которые могут быть у разных типов крыш, без того, чтобы они провалились, развалились или не смогли нормально работать в целом. Сегодня мы рассмотрим различные популярные кровельные материалы и укажем их рекомендуемый минимальный шаг.

Некоторые из этих шагов выражены в единицах соотношения, а не в стандартных градусах. Пусть вас это не смущает, так как вскоре мы поговорим о преобразовании этого отраслевого измерения в более стандартные математические единицы.



В чем важность смолы

Скатные крыши делают для отвода воды от дождя и снега. С помощью желобов и водосточных труб это предотвращает скопление воды на крыше здания, что может привести к повреждению водой, утечкам и другим невыразимым проблемам.

Плоские крыши, которые, конечно, не имеют уклона как такового, имеют для этого специальную дренажную систему. Хитрость в том, что каждый материал имеет идеальный минимальный шаг, и есть и другие факторы, которые также могут повлиять на это.



Металлические крыши

Для металлической крыши минимальный уклон делится на вертикальный подъем на фут на горизонтальный уклон. В результате для металлических крыш минимальный шаг составляет три из двенадцати. Однако для металла стоит отметить, что некоторые производители могут указывать другие условия, и специальные типы установок могут идти вверх или вниз по этому склону.
Для металла обратитесь к документации производителя, и если это не указано, следуйте этим трем из двенадцати рекомендаций.



Шиферные крыши

Шиферные крыши, которые являются одним из самых водостойких натуральных типов крыш, очень популярны благодаря своему органичному, домашнему виду и разнообразию. Как правило, для них требуется уклон в 20 градусов, но в некоторых случаях он может опускаться до 15 градусов с более уникальными крышами. Стремитесь к 20 и проконсультируйтесь со своим подрядчиком и производителем относительно 15-градусного случая.

Черепичные крыши

Черепичные крыши — это ситуация, когда нет общего эмпирического правила. Это связано с тем, что разные консистенции и веса, а также то, как они соединяются друг с другом, настолько разнообразны, что руководство здесь полностью зависит от производителя. Обратите внимание на их характеристики.



Битумная черепица

Асфальт, который является одним из старейших типов кровли, имеет больше научных подтверждений, установленных международными строительными нормами. Этот код определяет минимальный уклон 17 градусов (от двух единиц по вертикали до двенадцати единиц по горизонтали).



Гофрированный металл

Как и черепица, наклоны волнистого металла зависят от профиля крыши и указываются производителем в зависимости от материала.
