Модели светодиодов smd: Характеристики и сравнение SMD светодиодов (SMD LED) • NdFT Комплектующие для телевизоров и мониторов, светодиоды подсветки, CCFL подсветка, LED
Особенности SMD-светодиодов
Содержание
- 1 Что такое SMD-светодиоды
- 2 Где и как используется
- 3 Особенности конструкции
- 4 Технические характеристики светодиодов SMD
- 4.1 SMD 3528
- 4.2 SMD 5050
- 4.3 SMD 5730
- 5 Схема подключения
- 6 Какие есть виды
- 7 Достоинства
- 8 Недостатки
- 9 Как выбрать
SMD-светодиоды постепенно завоёвывают всё большую популярность в сфере осветительного оборудования, вытесняя устаревшие источники света. В статье подробно описаны технические характеристики, особенности конструкции, где и как использовать, какие бывают разновидности, достоинства и недостатки, а также как правильно выбрать продукцию. Прилагаются схемы подключения.
Что такое SMD-светодиоды
Технология поверхностного монтажа (SMT) – это метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа (Surface-mount device). В промышленности этот метод в значительной степени заменил способ конструирования сквозных отверстий, который заключается в установке компонентов с помощью проволочных выводов в отверстия на плате.
Обе технологии можно применять на одной плате для компонентов, которые не подходят для поверхностного монтажа, как, например, силовые теплоотводящие полупроводники и массивные трансформаторы.
Компонент SMT меньше, чем его аналог, который проходит через отверстие. По этой причине он имеет либо меньшие выводы, либо они у него отсутствуют. У компонента могут быть короткие или плоские, матрица шариков массива (BGA) или выводы на корпусе устройства.
Изначально производство SMD LED происходило при помощи металлоорганической эпитаксии. Её особенности заключаются в полной автоматизации процесса изготовления в условиях чистых паров и газов. Производство самих кристаллов происходит с максимальным учётом всех имеющихся факторов, дабы получить в конечном итоге однородную структуру на поверхности подложки. Непосредственно после процесса доработки плёнка разрезается на нужные размеры, затем помещается в корпус и соединяется с контактными выводами.
Где и как используется
SMD LED — хороший выбор, когда необходим свет, при отсутствии более крупного светильника. Сверхъяркие диоды монтируются на платах, которые используются в крошечных устройствах, таких как беспроводные компьютерные мыши, пульты дистанционного управления, цифровые панели считывания (например, на посудомоечных машинах или микроволновых печах), цифровые часы или защитные панели клавиатуры.
По сравнению с классическими лампами накаливания светодиодные лампы как способны излучать белые оттенки света, так и могут распространять разноцветное свечение. Это преимущество позволяет использовать их как элементы декора, а не только как обыденные лампы для освещения.
Вместо того, чтобы потреблять энергию от электронных компонентов и расходовать ее в виде тепла (что означает выход из строя любой печатной платы), при активации она расходует ее как высококачественный свет. Сверхъяркие диоды долговечны и служат очень долго. Нередко сам светильник перестаёт функционировать задолго до того, как выйдут из строя все диоды.
Сверхъяркие диоды используются как основной компонент для SMD-лент. Среди разных видов имеются RGB-ленты. Их можно регулировать с помощью RGB-контроллера. В сочетании со светодиодными лампами Gauss светильники СМД создадут прекрасное и разнообразное освещение.
Особенности конструкции
Устройство конструкции и типоразмеры светодиодов SMD зависят от серии, модели и производителя.
Распространённая модель SMD 5050 имеет следующие особенности конструкции:
- Форм-фактор 5х5х1.6 миллиметров.
- Материал корпуса — термостойкий пластик.
- Форма корпуса — квадратная.
- На нижней стороне корпуса расположены три вывода для сверхъярких диодов.
- Подложки из металла для чипов размещены между выводами. Они способствуют равномерному рассеиванию тепловой энергии.
- С целью определения назначения каждого из выводов, на корпусе имеется скос одного из углов.
- Для защиты кристаллов производится специальная прозрачная линза. Материалы для изготовления — силикон или эпоксидный компаунд.
- У предыдущая версии SMD 3528 материалы изготовления те же.
- Имеет следующие отличия:
- Форм-фактор 3.5х2.8х1.4 миллиметров.
- Вывод для одного диода.
Технические характеристики светодиодов SMD
Характеристики СМД-светодиодов зависят от версии и производителя продукции.
SMD 3528
- Световой поток 5-11 Лм.
- Мощность 0.1 Вт.
- Номинальный ток составляет 20 мА
- Напряжение колеблется от 2.8 В до 3.1 В.
- Угол свечения 90 градусов.
- Рабочая температура от -40 до +85 градусов.
- Теплоотвод отсутствует.
SMD 5050
- Световой поток составляет 18-21 Лм.
- Мощность сверхъяркого диода состоит из мощности каждого из трёх кристаллов (0.7 Вт). Она составляет 0.21 Вт.
- Напряжение в диапазоне 3-3.3 В
- Номинальный ток составляет 20 мА.
- Прямой ток составляет 3х25 мА.
- Прямой пульсирующий ток 3х100 мА.
- Обратное напряжение составляет 5 В.
- Рабочая температура от -40 до +100 градусов.
- Индекс цветопередачи — 80-90 Ra.
SMD 5730
- Прямой ток варьируется от 150 мА до 300 мА.
- Прямой пульсирующий ток 300 мА.
- Световой поток 45-50 Лм.
- Угол рассеивания света составляет 120 градусов.
- Обратное напряжение 5 В.
- Индекс передачи цвета от 60 до 80 Ra.
- Мощность рассеивания 612 мВт.
- Рабочая температура от -40 до +130 градусов.
Цветовая температура светодиодов имеет широкий диапазон:
- тёплый белый (2900-4000 К).
- нейтральный (4300-4800 К).
- обычный дневной (5000-5800 К).
- холодный белый (6000-7500 К).
Схема подключения
При подключении нужно помнить о таких правилах:
- Подключение в сеть должно происходить только при наличии резистора.
- Характеристики нагрузки диодов совпадают.
- Не использовать резисторы, чьё сопротивление меньше номинального.
Для подключения к стандартной сети с напряжением 220 В необходим драйвер со стабилизированным током.
Драйверы бывают двух видов: с гасящим конденсатором и с использованием микросхем стабилизатора.
При условии, если драйвер хорошо справляется с нагрузкой, коэффициент пульсации не будет превышать 10%, а то и вообще будет равен нулю.
Какие есть виды
Помимо вышеперечисленных, существуют следующие типы светодиодов SMD.
Разновидность 5730-1
- У этих моделей по два отдельных кристалла с мощностью 1 Вт.
- Улучшенные модели отличаются высоким световым потоком до 158 лм/Вт.
- Максимальный рабочий ток составляет 350 А.
- Пульсирующий ток – до 800 А.
- Напряжение 3.2 Вт.
- Электродырочный переход может выдерживать температуру до +130 градусов.
- Модель пригодна для пайки оплавлением по стандарту JEDEC J-STD-020C.
Модель 3014 является относительно новым образцом сверхъярких диодов.
- Прямой ток кристалла не должен быть выше 30 мА.
- Прямое напряжение колеблется от 3.0 до 3.6 В.
- Белые светодиоды с тёплыми оттенками света имеют минимальную световую отдачу – 8 Лм.
- У LED с холодными оттенками светоотдача максимальная – 13 Лм.
- Размеры SMD-светодиодов составляют 3.0х1.4х0.75 миллиметров.
- Выводы анода и катода уходят на нижнюю часть корпуса. Это должно учитываться при производстве печатной платы.
- Размер контактных площадок увеличен, что значительно улучшает функцию теплоотвода и крепление самого диода.
Достоинства
- Маленькие размеры и необходимость меньшего количества отверстий означают, что их быстрее и легче сделать.
- Важно отметить, что такие светодиоды имеют гораздо больший угол рассеивания света, чем обычные светодиоды. Он обычно составляет 120, а не 60 или 45 градусов. Причина этого заключается в том, что они не полагаются на эпоксидное покрытие, которое фокусирует их свет.
- Более широкий угол распространения света является менее направленным. Это делает его лучше для разных целей, включая точечное, прожекторное и общее освещение.
- Регулировка яркости. Многие модели имеют функцию диммирования (затемнения). Это можно осуществить либо широтно-импульсной модуляцией, либо просто уменьшив прямой ток.
- Прочность. Сверхъяркие диоды изготавливаются на основе твёрдых компонентов. Их трудно повредить внешним ударом, в отличие от классических ламп накаливания.
Недостатки
- Понижение эффективности. КПД SMD-диодов уменьшается с увеличением электрического тока. Уровень нагрева также возрастает с увеличением тока, что снижает срок службы устройства. Эти эффекты накладывают практические ограничения на ток, пропускаемый через светодиод.
- Влияние насекомых. Светодиоды гораздо более привлекательны для насекомых, чем лампы накаливания или натриевые газоразрядные лампы.
- Использование в зимних условиях. Они не выделяют большое количества тепла в сравнении с традиционными электрическими лампами, светофоры с SMD-диодами остаются покрыты снегом.
Как выбрать
- Упаковка должна быть сухой, чистой и без повреждений.
- Правильность написания названия продукции и производителя.
- Обязательное наличие штрихкода (и/или QR-кода).
- Все параметры и характеристики указаны на упаковке.
- Наличие паспорта и/или инструкции.
Благодаря своей широкой сфере применения данного типа светодиодов, они являются прекрасным выбором для решения разных дизайнерских и строительных задач. Более того, они прекрасно подойдут для декоративных и рекламных целей, а высокие стандарты защиты дают возможность размещать ленты в помещениях с высокой влажностью и даже под водой, создавая неповторимую и оригинальную подсветку, а вместе с компактными светодиодными лампами GX53 свечение станет разнообразнее и качественнее.
Характеристики СМД светодиодов
SMD Led стали теми компонентами, которые используются практически во всех типах современной осветительной аппаратуры. Характеристики СМД светодиодов делятся по типоразмерам и максимальной мощности. Обладают несколькими общими параметрами, которые объединяют их в одну категорию.
Общие характеристики и разновидности
Светоизлучающие приборы обладают несколькими общими характеристиками:
— Минимальное тепловыделение;
— Рабочий ресурс до 100 000 часов;
— Низкое энергопотребление;
— Достаточная яркость

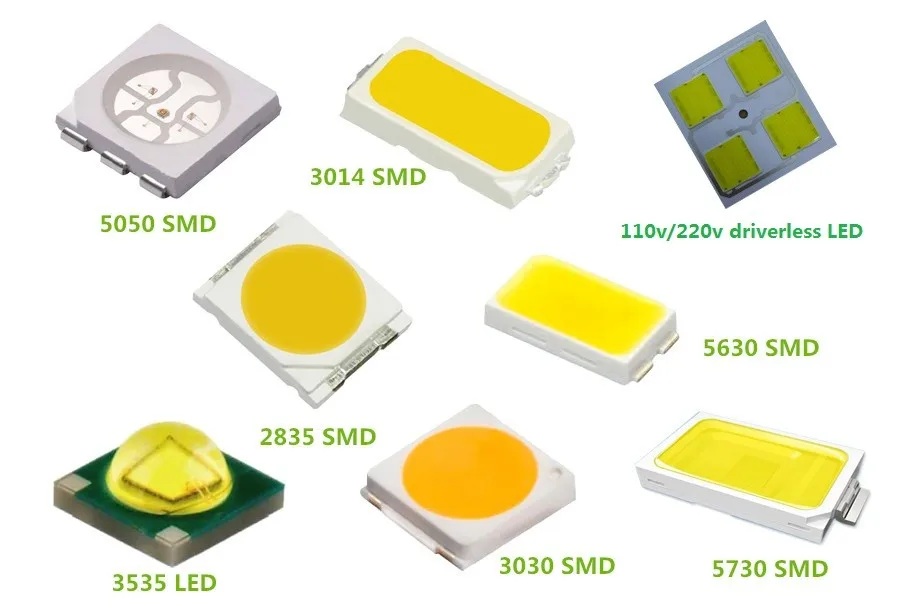

Излучатели делятся на две категории: SMD– монохромные и RGB – многоцветные. Первый способен выдать только один оттенок, когда у второго цвета оттенки меняются по определенной программе. Первые применимы в прожекторах, фонариках и некоторых типах подсветки. Модели светодиодов различаются по размерам, где существуют:
— 5050 – небольшие размеры, применимы для автомобильных ламп и лент. Главное преимущество – минимальная деградация при постоянной работе;
— 5730 – самых популярных источник света. Используется чаще всего в дорогостоящем оборудовании и отвечает всем параметрам качества;

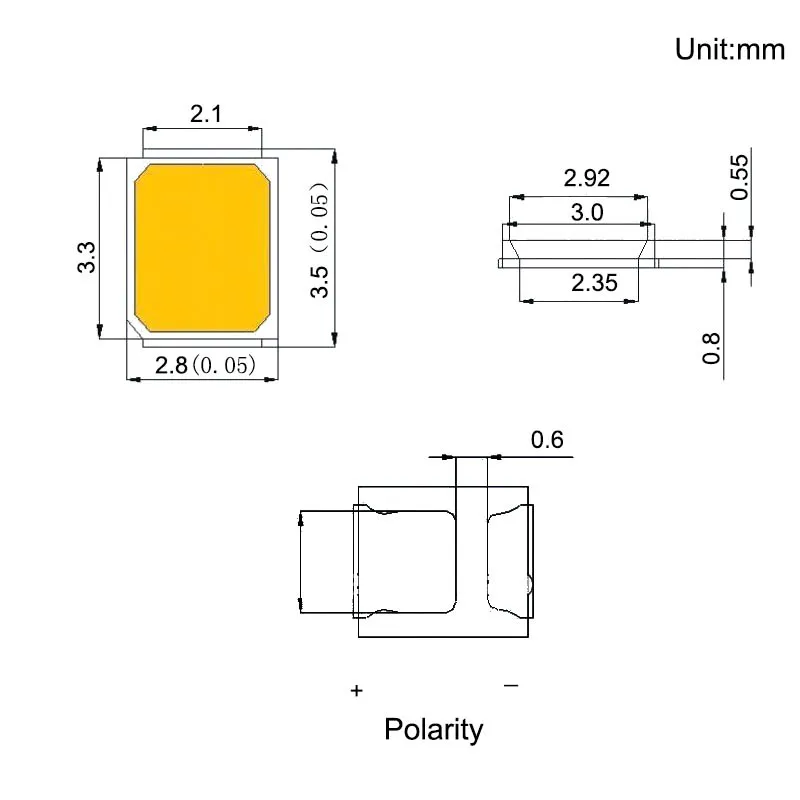

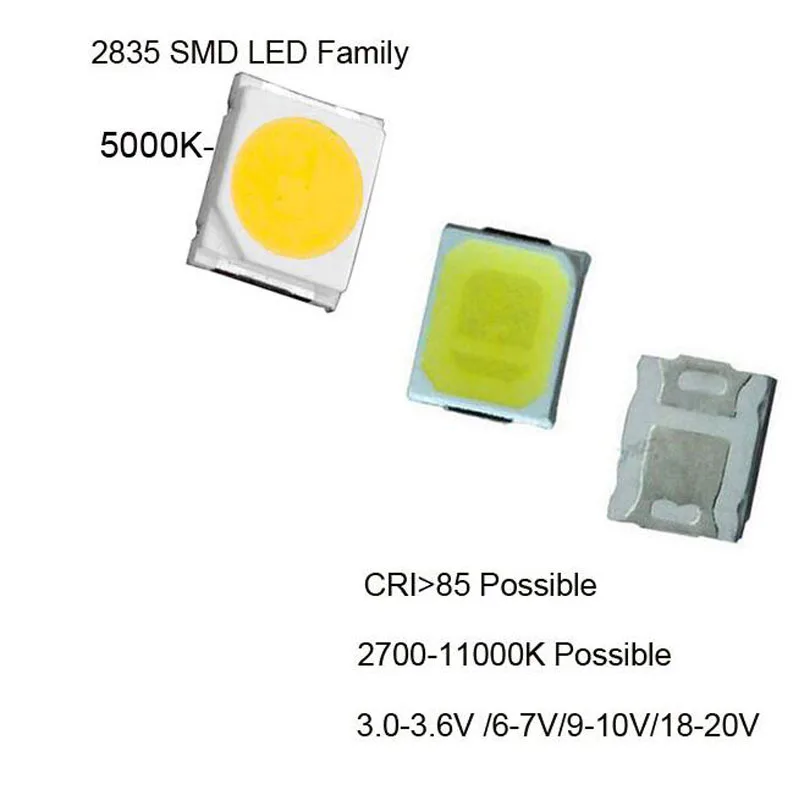

— 2835 – широко используется в лампочка бюджетного типа и обладают небольшими характеристиками мощности;
— 3528 – оптимальный и простой вариант. Востребованы в условиях повышенной влажности;
— 5630 – повышенные показатели продолжительности работы, устойчивость к вибрациям и температурам
Представленные варианты используются практически в любых светодиодных приборах. Различие состоит только в возможности использования конкретного типа.
Какие модели лучше всего?
Самые популярные светодиоды smd – 3528, 5050, 5630. Их используют для изготовления любой светодиодной ленты коммерческого и бытового типа. Они отличаются повышенными характеристиками мощности и высокой продолжительностью работы. Так, 3528 обладают типоразмерами 3,5мм х 2,8, что меньше чем у 5050. Поэтому они чаще всего встречаются в светодиодных лентах с напряжением в 12В.
Выделяют модели такого же формата, но с удвоенной мощностью. Они расположены на специальной ленте шириной в 10 мм. Энергопотребление составляет 24 В и отличается световым потоком до 1400 люмен на один метр.
В основном, характеристики светодиодов smd зависят от производителя и качества компонентов, которые были использованы. При покупке, стоит обращать внимание на японские и европейские компании, обладающие сертификатами качества и гарантиями.
Энергоэффективность и яркость
Самыми яркими диодами считаются 5630, чуть менее – 5050. На данный показатель влияет потребление мощности и размеры источника. У 3528 диаметр небольшой, что делает источник света неактуальным для общей подсветки – максимальная освещенность в пределах 7,5 Лм. Прямое напряжение на 5050 составляет: 3,3В, а световой поток равен 18 Лм.
Различны также по оттенку: холодный синий, желтый, нейтральный. Последний актуален в офисах, квартирах и домах, где важно качественное освещение. Цвет не влияет на человека и обладает нормальной цветопередачей. Данный параметр указывает на правильное отображение цвета и оттенка окружающих предметов. Желтый и синий влияют на человеческий глаз и способны вызвать нервное состояние или напротив, расположить к полному расслаблению.
Яркость источника света рассчитывается на метр и исчисляется в параметре «Лм». Световой поток влияет на возможность освещения большой территории и на расчеты при проектировании. В зависимости от качества источника света, может быть в пределе минимальных показателей.
Какие стоит использовать?
Габариты светодиодов smd влияют на показатели мощности и освещенность территории. Выбирая необходимую модель, нужно в первую очередь обратить внимание на потребляемую мощность и количество диодов на одной ленте. Качество освещения зависит от правильности монтажа и наличия блока питания. Например, 5050 могут быстро выйти из строя при неверном и продолжительном использовании. Задача владельца – обеспечить нормальную подачу тока, создать все условия для продолжительной работоспособности устройства.
Поделитесь информацией в социальных сетях, если тема была интересной.
Что лучше для вашего приложения?
Светодиодное освещение прошло долгий путь с момента своего появления, становясь все более компактным и экономичным с каждым новым технологическим достижением. При выборе правильного освещения для вашего приложения полезно понять эволюцию стилей светодиодных чипов и различия между ними.
Сдвоенные встроенные светодиоды (DIP)
Светодиоды, в частности светодиоды Dual In-Line Package (DIP), были впервые разработаны в 1962 году Ником Холоньяком. Этот знакомый дизайн имеет микросхему внутри твердой пластиковой выпуклой головки с двумя прямыми параллельными соединительными штифтами. В среднем светодиоды DIP могут выдавать 3-4 люмена на светодиод. Хотя эта конструкция до сих пор используется в некоторых продуктах, таких как акцентное освещение (например, веревочное освещение), с ее оптическим затуханием и более низким индексом цветопередачи, она гораздо менее эффективна, чем новые светодиодные чипы. Сегодня существуют более совершенные стили светодиодных чипов для домашнего, коммерческого и промышленного использования.
Сюда входят диоды для поверхностного монтажа (SMD) и микросхемы на плате (COB). Они используют от 3 до 9 диодов на чип и производят больше люменов на ватт, чем оригинальные DIP-светодиоды, с более длительным сроком службы.
Светодиодные чипы для поверхностного монтажа (SMD)
Светодиодные чипы с поверхностным монтажом на диодах (SMD) стали следующей крупной эволюцией после DIP. SMD обеспечивают гораздо более высокую светоотдачу, чем традиционные светодиоды, и потребляют гораздо меньше энергии. Они имеют меньший размер, более плоскую конструкцию, более длительный срок службы и потребляют до 75% меньше энергии, чем DIP-светодиоды. Используя RGB, они могут создавать до 16 миллионов цветовых комбинаций и снижают затраты на обслуживание. Эта конструкция, обычно устанавливаемая на печатную плату, более универсальна, поскольку на одну микросхему можно поместить несколько диодов. Светодиоды SMD обеспечивают превосходную яркость и возможность менять цвет. Области применения включают линейное освещение светодиодными лентами, светодиодные светильники для высоких пролетов, светодиодные прожекторы и встраиваемые светодиодные светильники.
Они идентифицируются 4-значным числом, указывающим размер чипа.3528 Светодиод SMD Этот светодиод средней мощности часто встречается на светодиодных лентах низкого напряжения. Используется 1 светодиод. и выдает около 7 люмен на чип, создавая ровный яркий свет. Выделяется меньше тепла, поэтому прикасаться к ним безопаснее, чем к галогенной лампе. Они также чрезвычайно надежны, с номинальным сроком службы до 50 000 часов. Доступны различные цвета, помимо холодного и теплого белого. Светодиодные чипы 3528 типа SMD часто используются для основного или акцентного освещения, например, под шкафами и вдоль лестниц. Их также можно использовать в качестве светильников для бухт или цоколей, и их можно найти в домах, ресторанах, барах, отелях и других местах. Двойная мощность 3528 SMD может использоваться для светодиодной ленты общего освещения, для замены галогенных ламп или люминесцентных ламп.
5050 Светодиод SMD Этот дизайн с тремя светодиодами, также известный как трехчиповый, создает мощный светодиодный светильник с яркостью, в три раза превышающей яркость 3528, и около 22 люменов на чип. Он также доступен в виде четырехъядерного чипа с 4 светодиодами. Для работы многоцветных светодиодных лент 5050 требуется контроллер светодиодов RGB. Светодиодные светильники SMD 5050 используются в качестве ярких акцентных светильников, вывесок, рабочего освещения и освещения бухты в домах или на предприятиях. Когда лампы 5050 расположены близко друг к другу в светильнике, они могут создать очень мощный источник света, что делает их подходящими для сплошной заливки стен, освещения баров, клубного освещения и т. д. Доступны различные цвета в дополнение к теплым и холодным белым. В некоторых случаях стиль 5050 можно использовать для основного освещения, например, для коридоров или для замены люминесцентных ламп в жилых и коммерческих помещениях.
5630 Светодиод SMD Светодиодный чип этого типа немного меньше, но излучает больше света с большей интенсивностью, чем чип 5050 SMD, до 50 люмен на SMD, и имеет срок службы до 50 000 часов. Существует множество применений для SMD 5630, включая освещение коридоров и лестниц, оконные светильники, освещение палуб, контурное или бордюрное освещение, а также фонарные огни. Они идеально подходят для коммерческого использования в торговых центрах, клубах, театрах и ресторанах, а также в качестве декоративного освещения. Другие области применения включают архитектурное освещение, охранное и аварийное освещение, подсветку, подсветку вывесок, а также специальные мероприятия и выставочные выставки.
Новые модели светодиодных микросхем SMD
Светодиодная конструкция с чипом на плате (COB)
Chip-on-Board (COB) — это недавняя разработка в области светодиодного освещения. В нем используется несколько диодов, обычно 9 или более, которые соединены непосредственно друг с другом на подложке и упакованы вместе как единый модуль освещения. Такая конструкция занимает меньше места и обеспечивает наибольший световой потенциал. Светодиоды COB используются в небольших устройствах, таких как камеры и смартфоны, в дополнение к мощным светодиодным прожекторам и прожекторам. Они предлагают более сжатый дизайн, с разнонаправленным светом или равномерным светом во всех направлениях. При освещении внешний вид выглядит как панель освещения, а не отдельные источники света. Поскольку чип COB имеет гораздо больше источников света на той же площади, что и традиционный светодиод, он обеспечивает гораздо больший световой поток с каждого квадратного дюйма. Фактическая светоотдача сильно различается в зависимости от конкретной конструкции и мощности, но она может составлять многие тысячи люменов на светодиодную пластину COB.
К преимуществам светодиодов COB относятся улучшенное тепловое сопротивление, большая площадь охлаждения, улучшенный световой эффект и повышенная светоотдача.
Светодиодные лампы COB часто используются в качестве твердотельных ламп для замены старых металлогалогенных ламп в многоэтажном освещении. Вы увидите, как они используются для погрузочных доков, заводов, складов, доставок и других промышленных применений. Лампы COB часто встречаются в мощных потолочных светильниках и трековых светильниках. Они также используются для уличного освещения, автостоянок и наружных сооружений, которым необходимо широкое распространение света на большой площади..
Светодиодные технологии идут вперед
Другие стили светодиодных чипов, о которых вы, возможно, услышите в будущем, включают несколько чипов на плате (MCOB), используемые в светодиодных лампах и трубках; Пакеты с несколькими чипами и чашками на плате (MCCOB), используемые для высотных светильников и прожекторов; Стереоскопические микросхемы на плате (SCOB) и ETP FC (Flip-Chip), новая технология, обеспечивающая большее рассеивание тепла, более длительный срок службы, почти нулевой затухание и меньшую конструкцию для более сфокусированного светового луча и большей яркости.
Светодиодная технология постоянно развивается, и с течением времени новые методы производства и конструкции будут давать все более впечатляющие светодиоды, обеспечивающие более яркий световой поток и лучшее качество света при все меньшем потреблении энергии.
Получить индивидуальное предложение по светодиодным светильникам
Свяжитесь с нами сегодня, и мы составим индивидуальное предложение по ультрасовременным светодиодным светильникам для вашего проекта.
SMD LED 5050 Поставщик — IBT
SMD LED 5050 Поставщик — IBT № модели: S5050-X
Мощность: 0,2 Вт / 0,24 Вт / 0,4 Вт
Угол луча: 120 градусов
Применение: светодиодная лента для декоративного, общего освещения и т. д.
SMD LED обозначает светодиод для поверхностного монтажа. В частности, это светодиод, который монтируется и припаивается к печатной плате. Светодиод SMD довольно мал, поскольку у него нет выводов или окружающей упаковки, которая поставляется со стандартным светодиодом. Это означает, что лучше всего с этим справляется не человек, а автоматизированное сборочное оборудование.
При одинаковом энергопотреблении светодиоды SMD обеспечивают наибольшую яркость среди других типов светодиодных корпусов с наивысшей эффективностью. Кроме того, светодиод SMD производит очень мало тепла, но имеет относительно высокий выходной световой поток, поскольку он питается от низкого напряжения и тока. SMD-светодиоды лучше управляются с температурой, в результате чего скорость затухания света намного ниже, а начальный световой поток сохраняется в течение более длительного времени. Светодиод SMD может быть размещен отдельно среди корпуса светильника и может быть выполнен в виде световой поверхности с множеством светодиодов
Модель | Размер | Вт | Длина волны | Люмен | Если | Вф | Угол луча |
---|---|---|---|---|---|---|---|
S5050-Х | 5,0* 5,0* 1,6 мм | 0,2 Вт | 2700-8000 К | 20-24 лм | 60 мА | 3,0–3,2 В | 120 градусов |
S5050-RGB-X | 5,0* 5,0* 1,6 мм | 460–470 нм | 300-500 мкр | 20 мА | 3,0–3,2 В | 120 градусов | |
520–530 нм | 1200-1500 мкд | 20 мА | 3,0–3,4 В | ||||
620–630 нм | 400-600 мкр | 20 мА | 2,0–2,2 В | ||||
S5050-RGBW-X | 5,0* 5,0* 1,6 мм | 0,24 Вт | 460–470 нм | 300-500 мкр | 20 мА | 3,0–3,2 В | 120 градусов |
520–530 нм | 1200-1500 мкд | 20 мА | 3,0–3,4 В | ||||
620-630 нм | 400-600 мкр | 20 мА | 2,0–2,2 В | ||||
2700-6500К | 7-9 лм | 20 мА | 3,0–3,2 В | ||||
S5050-RGBW-X | 5,0* 5,0* 1,6 мм | 0,4 Вт | 460–470 нм | 300-500 мкр | 20 мА | 3,0–3,2 В | 120 градусов |
520–530 нм | 1200-1500 мкд | 20 мА | 3,0–3,4 В | ||||
620–630 нм | 400-600 мкр | 20 мА | 2,0–2,2 В | ||||
2700-6500К | 20-22 лм | 60 мА | 3,0–3,2 В |
Светодиод SMD является наиболее популярным типом светодиодов, он широко применяется в коммерческом, жилом и даже промышленном освещении, таком как светодиодные лампы, ленты, прожекторы, прожекторы, прожекторы и т.
