Строительство монолитного цокольного этажа для дома

Практически каждый человек мечтает о добротном загородном доме, но у всех довольно разное представление о виде и конструктивных особенностях будущего жилища. Мнений существует множество, но все они сходятся в том, что монолитный цокольный этаж – огромное преимущество, значительно расширяющее жилую площадь. Цоколь – это не подвал в обычном понимании, здесь можно оборудовать жилые и технические помещения, начиная от гаража и заканчивая сауной или бильярдной.

Монолитный цокольный этаж представляет собой помещение, возвышающееся над нулевым уровнем грунта наполовину (но не более 2 м), нижняя часть находится ниже нулевой отметки, она заглублена в почву. Потолок цоколя является полом первого этажа, а стены – фундаментом. При помощи цокольного этажа можно разнообразить архитектуру, т.к. основное здание может быть меньше цоколя, что дает множество вариантов для эксклюзивных решений – все зависит от ваших предпочтений.

В принципе, разница между фундаментом для цоколя и подвального помещения небольшая. Сначала возводится ленточный фундамент, а затем строится перекрытие и стены (бетонные или блочные), материал подбирается с учетом особенностей грунта. Если грунт сухой – можно использовать легкие блоки, отличающиеся высокими теплоизоляционными свойствами – это позволит сэкономить на отоплении. Для исключения образования конденсата и поддержания нормальной влажности в помещении обязательно обустройство вентиляционной системы, при необходимости – принудительного типа.

Довольно часто монолитный цокольный этаж строится повышенной прочности – строители хотят перестраховаться, а стоимость работ получается завышенной. Неоправданно дорогая смета может даже перекрывать стоимость постройки основных этажей. Чтобы избежать лишних трат, необходимо доверить проектирование и строительство монолитного цокольного этажа компании с хорошей репутацией и большим опытом. В этом случае архитектор сможет спроектировать цокольное помещение с учетом особенностей грунта и его рельефа, когда нет необходимости делать слишком толстые стены и перекрытия, а значит, можно сэкономить на строительных материалах.

Особенности и варианты использования цоколя

Сразу отметим, монолитный цокольный гараж лучше не использовать как гараж – это неэкологично. Зато, строительство монолитного цокольного этажа решает проблему размещения котельной – в подвальном помещении это запрещено, тогда как в первом – можно. Остальную площадь можно оборудовать под санузлы, технические помещения (кладовая, прачечная и т.д.), зал для занятий спортом, комнату отдыха и многое другое. Для обустройства жилых помещений в цоколе необходимо продумать систему отопления – вот и все различие между техническим и жилым этажами.

Также строительство монолитного цокольного этажа удобно планировать там, где место под строительство загородного дома ограничено или невозможно возведение нескольких этажей, когда участок неровный или расположен на крутом склоне. Официально цоколь не повлияет на этажность здания, а у вас получится дополнительный жилой этаж.

Перегородки, гидроизоляция, утепление

Преимущества и недостатки

К недостаткам можно отнести большой объем работ и необходимость использования спецтехники, что делает строительство монолитного цокольного этажа достаточно дорогим. Необходимость утепления и гидроизоляции нельзя отнести к недостаткам, хотя это также влияет на конечную стоимость. Вот и все «недостатки», а вот достоинств гораздо больше!

Монолитный цокольный этаж – это дополнительные метры, не влияющие на этажность и позволяющие обустроить сауну с бассейном, винный погреб, спортзал, прачечную и т.д. без ущерба основной жилой площади. Красивая отделка цокольного этажа камнем, сайдингом или плиткой придаст дому изысканный и основательный вид.

Перед строительством дома с цокольным этажом необходимо составить первоначальную смету, чтобы оценить возможность финансирования, а также решить какие помещения вы хотите там разместить. С этими задачами вам помогут справиться наши специалисты, также на нашем сайте можно посмотреть готовые проекты домов с цокольным этажом. При необходимости наши архитекторы создадут для вас индивидуальный проект дома с цоколем, а строители построят коттедж под ключ.

видео-инструкция по монтажу, особенности строительства, перекрытия по грунту, цена, фото

В последнее время все больше и больше людей выбирают монолитный цоколь как оптимальное решение для самых разнообразных построек. Особенно хорошо данный тип конструкции подходит для жилых домов. С его помощью можно оборудовать дополнительное пространство, при этом общие габариты строения практически не меняются.

Стоит отметить, что сделать цокольный этаж своими руками хотя и трудно, но возможно. Дело в том, что все операции трудоемки – например, рытье котлована без экскаватора может затянуться на очень долгий срок, и это только первая операция.

На фото – монолитное основание отличается высочайшей прочностью

Содержание

Подготовительные мероприятия

Вначале следует определиться с проектом, который будет реализован на вашем участке. Далее определяется тип основания, на котором будет стоять цоколь – оно может быть ленточным или монолитным.

Также следует заранее предусмотреть некоторые аспекты постройки:

Мнение, что чем прочнее основание, тем лучше – самое распространенное заблуждение среди застройщиков. Слишком массивные конструкции – причина значительного удорожания строительства и усложнения работ. Основание должно быть рассчитано специалистами, это гарантирует оптимальное соотношение показателей цена-надежность.
Заранее предусмотрите дренажный сток, продумайте систему гидроизоляции фундамента и цоколя. Это обезопасит конструкцию от разрушения и защитит строение от сырости и плесени. Не стоит пренебрегать качественной гидрозащитой, даже если здание стоит на возвышенности и грунтовые воды залегают достаточно глубоко.

Вентиляция и отопление – два очень важных фактора. Без хорошей вентиляции невозможно сделать в цоколе гараж либо сауну, да и кладовые также должны хорошо проветриваться. Отопление же сделает пребывание комфортным в любое время года.

Пример грамотной и эффективной системы вентиляции цокольного этажа

Основные этапы устройства основания

Чтобы сделать монолитный цокольный этаж, следует провести очень много мероприятий по подготовке и устройству оснований и перекрытий. Рассмотрим самые важные нюансы строительства.

Котлован

Вначале следует расчистить площадку под постройку и можно приступать к работе:

Лучше всего для такой операции подходит экскаватор. Он сделает сложную работу за очень короткий срок.
Глубина котлована зависит от проекта, но общепризнанной нормой является заглубление ниже точки промерзания. Это гарантирует, что ваше основание всегда будет стабильным и не будет подвергаться воздействиям грунта, вызванным промерзанием верхнего слоя.

Помните, что в весенний период высока опасность, что в котловане будет стоять вода, ее придется откачать либо дождаться, пока она уйдет.
Далее следует насыпать песчаную подушку, на которой будет располагаться основание цоколя. Для этого подойдет строительный и речной песок, чтобы избежать растрескивания основания, его необходимо тщательно промочить.

Важно!
Следует обязательно утрамбовать основание и проверить его уровень с помощью нивелира – неровно залитый монолит может стать причиной многих проблем через несколько лет.

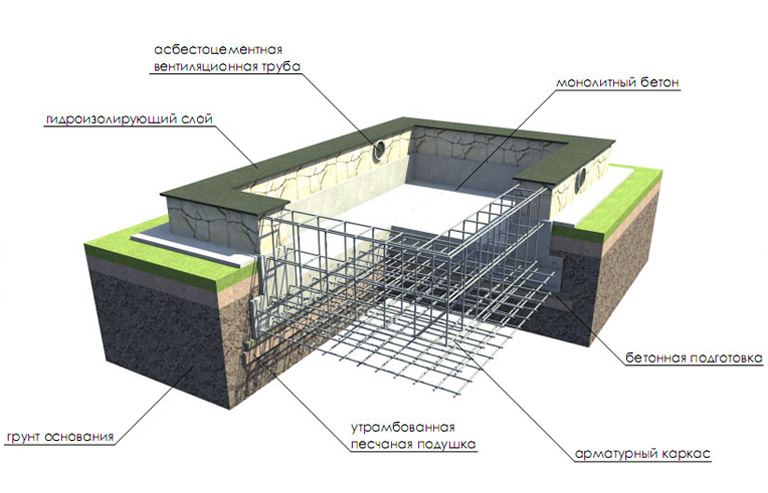

Наглядная схема котлована

Опалубка

Строительство монолитного цокольного этажа начинается с сооружения системы опалубки, здесь имеется несколько простых требований:

Конструкцию проще всего сделать из необрезной доски толщиной как минимум 25 мм.
Опалубка должна быть очень прочной, так как на нее будет давить большая масса бетона. Ее необходимо крепить особенно тщательно и усилить со всех сторон распорками.

Перед началом работы следует проверить все участки на прочность – если они проломятся во время работы, вы ничего не сможете сделать.

Прочная опалубка – непременное условие высокого качества основания

Укрепление основания и гидроизоляция

Для укрепления основания чаще всего применяется геотекстиль – это специальный нетканый материал, широко применяемый в строительстве. Он укрепляет основание, служит барьером для влаги и обладает еще целым рядом положительных свойств.

Если конструкцией цоколя фундамента предусмотрено наружное утепление, о нем также стоит позаботиться заблаговременно. Защита конструкций от губительного воздействия влаги – очень важная задача, которой ни в коем случае не стоит пренебрегать.

Геотекстиль – материал, который значительно усилит основание

Армирование

Невозможно сделать прочное монолитное перекрытие цоколя по грунту без прочного и качественного армировочного пояса, который следует делать, соблюдая следующие правила:

Для каркаса необходимо использовать арматуру диаметром 14-16 мм. Иногда может подойти и материал 12 мм, но экономить на этом аспекте не стоит ни в коем случае.
Укладка проводится в два слоя, причем каждый из них должен располагаться не менее, чем в 3 см от поверхности, чтобы бетон надежно защищал металл от агрессивного воздействия влаги.
Расположение арматуры – перпендикулярно друг другу с шагом 20 см между прутьями.
Места креплений необходимо зафиксировать с помощью вязальной проволоки.

Армирование значительно повышает прочность основания на разрыв и предотвращает растрескивание.

Армирование монолитного цоколя – процесс, требующий немалых затрат времени и материала

Основной этап – заливка бетона

Самая ответственная часть, от которой зависит качество и прочность основы:

Самое главное – для обеспечения наивысшей прочности следует заливать все основание за 1 раз, иначе прочность конструкции может очень сильно снизиться.
Необходимо использовать только качественный бетон маркиМ300.
Лучше всего приобрести готовый раствор – его быстро доставят и зальют, в то время как приготовить около 20 м3 бетона самостоятельно за короткий срок – задача очень сложная.

Важное замечание!
Бетон, приготовленный автоматизированным способом, имеет более высокие показатели прочности и равномерную структуру.
Вручную добиться такого качества практически невозможно.

С помощью миксера залить монолитное основание можно за очень короткий срок

Так выглядит общая инструкция по устройству монолитного основания для вашего дома. Выполнив все пункты, вы получите прочную и долговечную основу, которая прекрасно выдерживает любые капризы природы и сохраняет стабильность в течение многих десятилетий.

Монтаж монолитных стен

После заливки основания и его высыхания (3-4 недели) можно приступать к устройству стен.

Здесь может быть несколько вариантов:

Кирпич, для этих целей подходит красный полнотелый.
Бетонные фундаментные блоки – тяжелые детали, установить которые можно только с помощью крана.
Монолитные стены цокольного этажа – популярный вариант, так как цена вопроса демократична, а работы достаточно просты.

Стены из бетона возводятся следующим образом:

Для начала следует изготовить прочную обрешетку, в идеале – на всю высоту стены, но можно залить ее и в несколько этапов.
Обрешетка должна быть очень прочной, лучше всего ее стянуть с помощью резьбовых шпилек – так вы обеспечите необходимую прочность и сможете легко снять систему после застывания бетона.
Можно усилить стену с помощью арматурного пояса, для этого применяется материал диаметром 10 мм. Вертикальные стойки могут быть и тоньше, все соединения закрепляются вязальной проволокой.

Примерная схема возведения монолитных стен

Помните о том, что необходимо применять только качественный бетон маркой М300 и выше и соблюдать сроки выстаивания конструкции. Особое внимание следует уделить гидроизоляции, так как без нее в цокольном этаже всегда будет сыро.

Вывод

Монолитные конструкции – самые надежные и долговечные, не зря на них строят даже небоскребы. Если вы не побоитесь больших объемов работы, то получите надежное и стабильное основание для дома. Видео в этой статье поможет разобраться в некоторых особенностях работ по бетону.

Фонд: Использование интегрированной системы пола

МЫ ПЕРЕЕЗЖАЕМ В ПОСЕТИТЬ MONOLITHICDOME.COM & MONOLITHIC.RU | ПОДРОБНЕЕ

Воздушная форма готова

Крис Гаррисон • Опубликовано 21 мая 2010 г. 15:40 • Новости

Выбор

Когда дело доходит до строительства монолитного купола, у мастеров есть выбор: они могут заказать бетонные работы или с помощью трудоспособного могут справиться с работой самостоятельно.

«Но, — предупреждает вице-президент Гэри Л. Кларк, — неправильная установка опалубки может привести к заливке бетона по опалубке. Так что нужна тщательная аккуратность, а если строить на холме или в пойме, лучше проконсультироваться с подрядчиком по бетону».

Поскольку прочность монолитного купола исходит от здания, а не от его фундамента, фундамент купола не требует вертикальной прочности, необходимой для обычной конструкции.

В зонах с медленным движением грунта используется встроенный фундамент пола, чтобы корпус и купол двигались вместе.

Для куполов диаметром более 50 футов обращайтесь в компанию Monolith по особым конструктивным соображениям.

Шаг 1: Подготовьте подушку

Используйте нерасширяющийся наполнитель, такой как песок и гравий. (Узнайте у подрядчика или поставщика, какой тип заливки лучше всего подходит для вашего региона.) При заливке любого бетонного пола учитывайте пароизоляцию. Пароизоляцией может быть тяжелый пластик, помещенный под песок, который находится под полом. Или после того, как пол затвердеет, можно нанести пароизоляционное покрытие прямо на бетон.

Шаг 2. Установите реперную отметку и планку уровня

Установите веху в качестве репера, который станет центральной точкой и местом, которое будет называться «уровнем». Выровняйте площадку относительно вашего эталона.

Этап 3: Копание траншеи

Прямо внутри опалубочных досок выкопайте траншею, которая обеспечит: вертикальную бетонную стену, не позволяющую животным копать землю под домом; раскрытие, чтобы газон не доходил до уровня пола; площадь кольцевого луча. В эту траншею помещается арматура. (Глубина траншеи определяется глубиной, необходимой для защиты от замерзания и/или раскрытия.)

Шаг 4: Установите опалубочные доски

Поместите фанеру, обрезанную до нужной высоты, горизонтально по периметру подкладки. С помощью шурупов прикрепите доски к деревянным кольям, расположенным на расстоянии около 12 дюймов друг от друга. Проверьте горизонтальность досок и подложки.

Шаг 5: Трубопроводы, водопровод, канализационные линии

Коммунальные и коммуникационные линии (интернет, телевидение, под плитой. Медные трубы без стыков или сварных швов, которые снижают вероятность утечки, рекомендуются для водопровода под плитой. Как правило, домовладельцы могут установить эти приспособления, но в некоторых местах требуются лицензированные электрики и сантехники. А в некоторых местах требуется пароизоляция: большой кусок пластика, закрывающий заливку и препятствующий просачиванию воды через пол.0003

Шаг 6: Размещение арматуры

Для купольных проемов требуются дополнительные стойки по бокам и дополнительная арматура в фундаменте кольцевой балки. Уложите арматурный стержень в виде горизонтальной сетки поперек площадки. Используйте пластиковые стулья, чтобы поднять арматуру с площадки. В расширяющемся грунте размещайте дополнительные арматурные стержни радиально по периметру. Технические характеристики и размер купола определяют количество и размер арматуры.

Этап 7: Заливка бетона

Наймите подрядчика для смешивания и заливки или попросите помощников помочь вам. Накройте пол пластиковым листом или используйте шланг, чтобы бетон оставался влажным в течение нескольких дней, чтобы он затвердел должным образом.

Шаг 8: Измерение для стоек

Чтобы отметить места для стоек, после того, как пол залит и затерт до желаемой гладкости, но все еще влажный, сделайте Xs в бетоне, 5 дюймов от внутренней части опалубки и примерно 10 дюймов на 12 «, разнесенные по периметру.

Шаг 9: Установка стоек

На X закрепите мокрым способом по периметру фундамента куски L-образной арматуры длиной примерно 4 фута.

Шаг 10: Подготовка шпоночного паза из влажного бетона примерно 1 дюйм в глубину и от 2 до 3 дюймов в ширину; он окружает периметр, где размещены стойки, и прикрепляет корпус купола к фундаменту. После затвердевания стоек в бетоне согните их параллельно фундаменту. Покройте весь пол и изогнутые стойки пластиком. Теперь вы готовы прикрепить Airform.

Примечание. Шпоночный паз можно устранить, используя шероховатую поверхность, подобную той, что создается зубчатым шпателем шириной с корпус, на котором будет сидеть купол.

Этап 11: Терморазрыв

После того, как купол построен, может быть рекомендовано терморазрыв. Это может быть 2-дюймовый пенополистирол или 1-дюймовый пенополиуретан, нанесенный на внешнюю поверхность несущей стены, затем покрытый, засыпанный или оштукатуренный.

^{Перепечатано из сводки новостей, зима 1999 г.}

Шаг 1: Подготовка площадки

Шаг 2: Установка репера и уровня площадки

Шаг 3: Копание траншеи

Шаг 4: Установка опалубки

Шаг 5: Трубопроводы, трубопроводы, водопровод, канализационные линии

90 : Размещение арматуры

Шаг 7: Заливка бетона

Шаг 8: Измерение стоек

Шаг 9: Установка стоек

Шаг 10: Подготовка шпоночного паза

Шаг 11: Терморазрыв

Подпишитесь на БЕСПЛАТНОЕ 14-шаговое руководство по началу работы с монолитными купольными домами

Электронное письмо:

Развязка внизу — первая!

Энтони (Тони) Кларк — занятой австралиец. Он руководит миграционным бюро, которое помогает иммигрантам в его стране с их необходимыми, сложными документами, занимается промышленной коноплей, продает музыкальные клипы и DVD и служит своему сообществу в качестве мирового судьи и кавалера ордена Святого Иоанна Госпитальера. Тем не менее, в апреле 2001 года он нашел время, чтобы поехать в Италию, Техас и пройти один из мастерских монолитного строительства куполов.

Что нужно знать о монолитном купольном доме перед покупкой!

Это новинка! Вот необходимая, обязательная к прочтению электронная книга с практической информацией практически обо всем, что связано с проектированием и строительством дома вашей мечты.

Монолитные планы этажей

Для купольного дома вашей мечты в нашей библиотеке есть планы этажей самых разных размеров и форм. Этот диапазон размеров включает в себя небольшие уютные коттеджи, а также просторные и эффектные замковые владения и все, что между ними. Но хотя размеры и формы могут различаться, преимущества дома с монолитным куполом остаются неизменными. В дополнение к долгосрочной экономии наши экологически чистые монолитные купола обеспечивают энергоэффективность, защиту от стихийных бедствий и многое другое. На этом веб-сайте есть инструменты и сотни статей, связанных с проектированием куполов. Кроме того, в нашем штате есть профессионалы с опытом и знаниями, которые помогут вам спроектировать точный план этажа, который вам нужен и в котором вы нуждаетесь.

Central City открывает первый тренажерный зал Monolithic Dome в Небраске

Ранее в этом месяце в средней школе Централ-сити открылись новый спортзал и безопасная комната «Монолитный купол». Это первый тренажерный зал с монолитным куполом в штате Небраска. Стив Уайт из Nebraska.tv был там, чтобы освещать день открытых дверей.

Канадская художница создает испанский дворик внутри своего дома с монолитным куполом

CTV News недавно представил дом с монолитным куполом в Саскачеване, Канада. Тоня Верметт построила дом 18 лет назад, и это прекрасное место для жизни, но как художнице она так и не закончила работу над домом. На протяжении многих лет она рисовала фрески, виноградные лозы и текстуры на стенах, превращая дом в живое произведение искусства.

Люди подготовились к турне Arcadia Dome Home в 2022 году

Тридцать человек посетили наш дом — Arcadia Dome Home — во время ежегодного тура купола 15 октября 2022 года. Большинство посетителей приехали из Юты или южного Айдахо, но некоторые приехали даже из Колорадо. Они пришли не с пустыми руками. У них были идеи, эскизы и вопросы по строительству собственного купольного дома. Так. Много. Вопросы.

Готовьтесь к реальным чрезвычайным ситуациям, а не к судному дню

Когда газета Dallas Observer написала об Исследовательском парке монолитных куполов, они связали купола с подготовкой к судному дню. Это упускает суть. Мы не готовимся к концу времен; мы готовимся к концу… хорошей книги, свернувшись калачиком на диване, мирно читаем, пока снаружи бушует буря.

Возвращение: наш дом с монолитным куполом на холме

Когда я писал о подготовке к реальным чрезвычайным ситуациям, я понял, что на этом сайте практически ничего нет о нашем доме, Аркадии. Мы построили дом шесть лет назад и разместили на сайте monolithic.org несколько замечательных историй с фотографиями его дизайна, строительства и завершения. Пришло время перенести и обновить статьи.

Больше новостей…

Термический контроль в монолитной плите

Дополнительные энергосберегающие детали

Одним из самых распространенных в США фундаментов является монолитная бетонная откидная плита. Прелесть этой системы в том, что фундаментная стена и плита создаются в одной отливке, что делает ее эффективной с точки зрения затрат, труда и времени. Однако одним из недостатков является то, что его может быть трудно изолировать, потому что его структурная целостность зависит от того, является ли он монолитным, то есть непрерывным.

В обычных фундаментных системах плита не зависит от стены фундамента, что позволяет легко включать тепловые границы в сборку. Монолитная система фундамента не так однозначна. Поскольку внешний край плиты открыт, он содержит значительный тепловой мост. №

Самый простой способ создать непрерывную тепловую границу с сохранением целостности конструкции – оставить откидной фундамент за пределами кондиционируемого пространства. В этой детали 4-дюймовая плита из пенополистирола (EPS) устанавливается поверх плиты. Это позволяет сохранить структурную целостность фундамента при сохранении непрерывности тепловой границы. (Эта конкретная деталь была разработана для нового строительства в климатической зоне 5. 4-дюймовый пенополистирол может быть адаптирован к климату здания.
