Монолитный ростверк: что это такое? Его виды и особенности

Особенности монолитного ростверка и его применение в строительстве

Проектирование и заливка фундамента является ключевым моментом в строительстве любого здания, в том числе и в возведении индивидуальных домов. Мы уже писали ранее о ленточном фундаменте, столбчатом, монолитном, а также уделяли внимание вопросу, как укрепить старый фундамент дома.

Данная статья будет посвящена свайным фундаментам, его конструкциям. В частности, мы разберем устройство ростверка и наиболее распространенные его конструкции, этапы работ по монтажу ростверка. В нашей статье вы найдете также схемы свайно-ростверкового фундамента и схему фундамента с монолитным ростверком.

Что такое ростверк? Его применение и основные виды

Итак, давайте разберемся, что такое ростверк. Как известно, это специальная дополнительная горизонтальная конструкция фундамента, основной функцией которой является равномерное распределение нагрузки на несущие элементы возводимого сооружения. Соединение свай является завершающим этапом в строительстве свайного фундамента. Грамотное размещение ростверка, выбор его поперечного сечения и армирования – задача специалистов. В данном случае нельзя полагаться на мнение окружающих, недостоверные источники и свои силы, если только вы не специалист в этой сфере. Однако пополнить свои знания перед строительством личного дома никому не повредит, а наоборот даже поможет впоследствии определиться с необходимым объемом работ и командой специалистов.

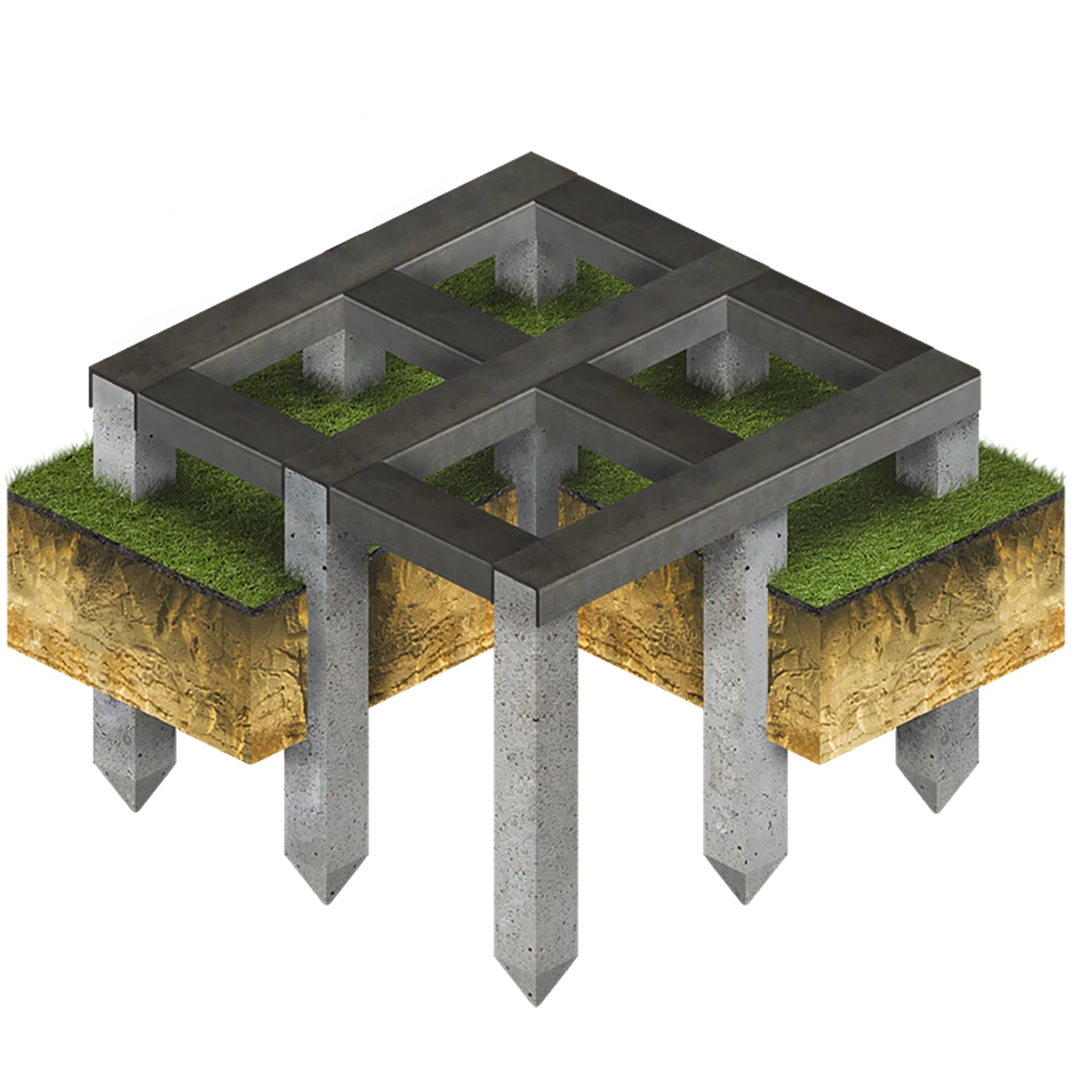

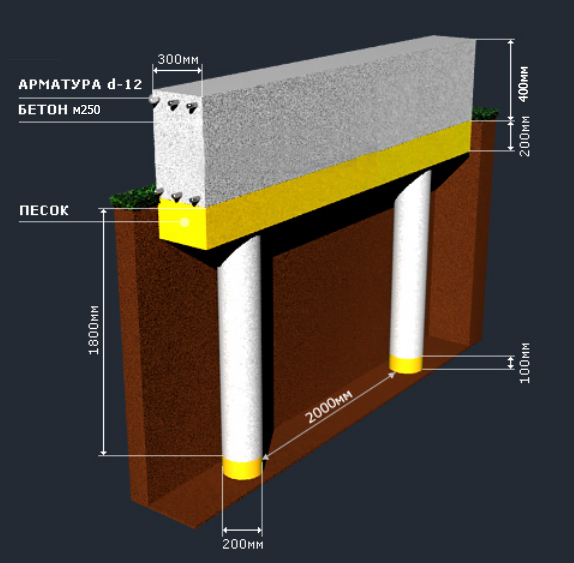

схема фундамента с монолитным ростверком



Горизонтальная часть фундамента может объединять сваи в жесткую систему, а также

свободно опираться на них. Жесткое закрепление опор с монолитным ростверком применяют, когда сваи забиваются в слабые грунты, при воздействии на опоры выдергивающих, динамических и горизонтальных нагрузок. Такое сопряжение осуществляется путем заделки головы сваи или выпусков арматуры в толщу горизонтальной части фундамента на длину их анкеровки, определяемой с помощью расчетов.

При свободном опирании (или шарнирном сопряжении) создается заделка головы сваи в толщу ж/б ленты на 5-10 см. Выпуски арматуры в таком варианте не заделывают. Такой способ применяется в случаях, когда нагрузка на опоры ориентирована по центру. Если вдавливающие нагрузки не велики и нет динамических нагрузок, то его просто опирают на сваи, поверхность головы которых предварительно выровнена цементным раствором. Описанные виды крепления вы можете видеть на рисунках, приведенных на сайте.

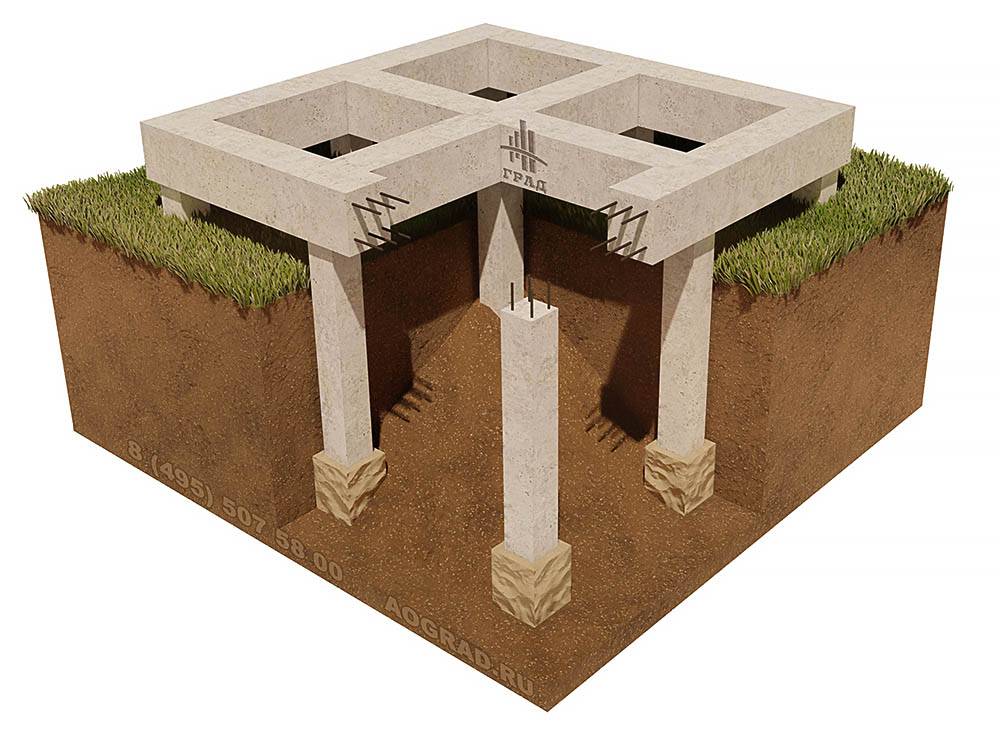

свайно-ростверковый фундамент



Существуют разные виды ростверка в зависимости от его размещения относительно поверхности грунта. Бывает низкий, повышенный и высокий тип конструкции. В зависимости от способа возведения выделяют также сборный и монолитный (в литературе можно встретить его другое название — монолитно-литой). В деревянном частном доме его роль выполняет нижний венец или обвязка. Как вы видите на рисунке, в качестве материала для горизонтальной части фундамента может быть выбран металл, дерево или железобетон. Самый распространённый материал — железобетон. Ж/б ростверки изготовляются как монолитными, так и сборными. Форма монолитного ростверка определяется конструктивным решением, геологическими условиями и числом опор. Чаще всего для индивидуальных домов малой этажности применяется ж/б лента.

типы растверков



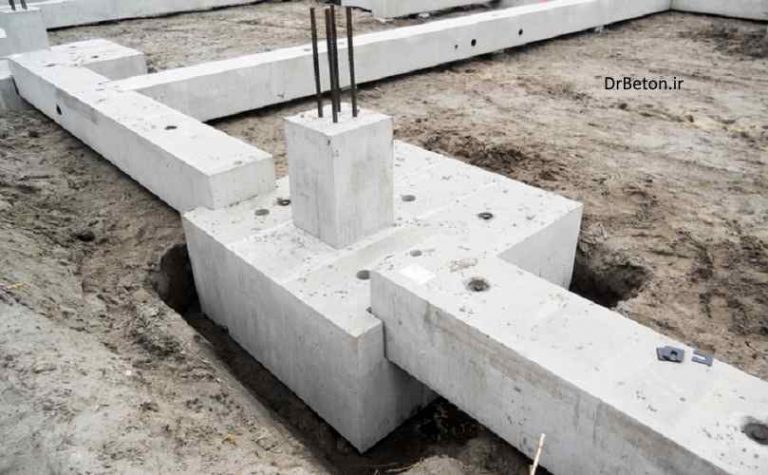

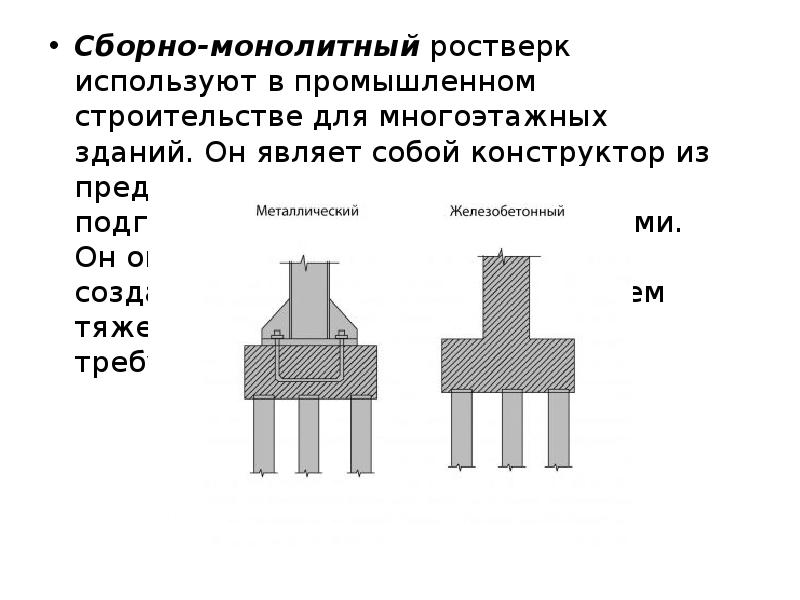

Сборный

Используется при проектировании и строительстве крупногабаритных объектов, требующих быстрого возведения – промышленных зданий, с/х зданий, а также многоэтажек. Каким бывает сборный вид конструкции, вы можете видеть на рисунке. Представляет собой взрослый аналог конструктора «лего». Отлитые по специальной технологии детали (со шпоночными соединениями и замками) собираются затем строителями в единую конструкцию. Сборные элементы поэтапно устанавливают на поверхность выравнивающей подсыпки (песок, щебень). В процессе или по завершению сборки такой вид верхней части фундамента подвергается омоноличиванию. Следует отметить, что удовольствие это дорогое, требует также наличие тяжелой спецтехники, поэтому для строительства частных жилых домов не применим.

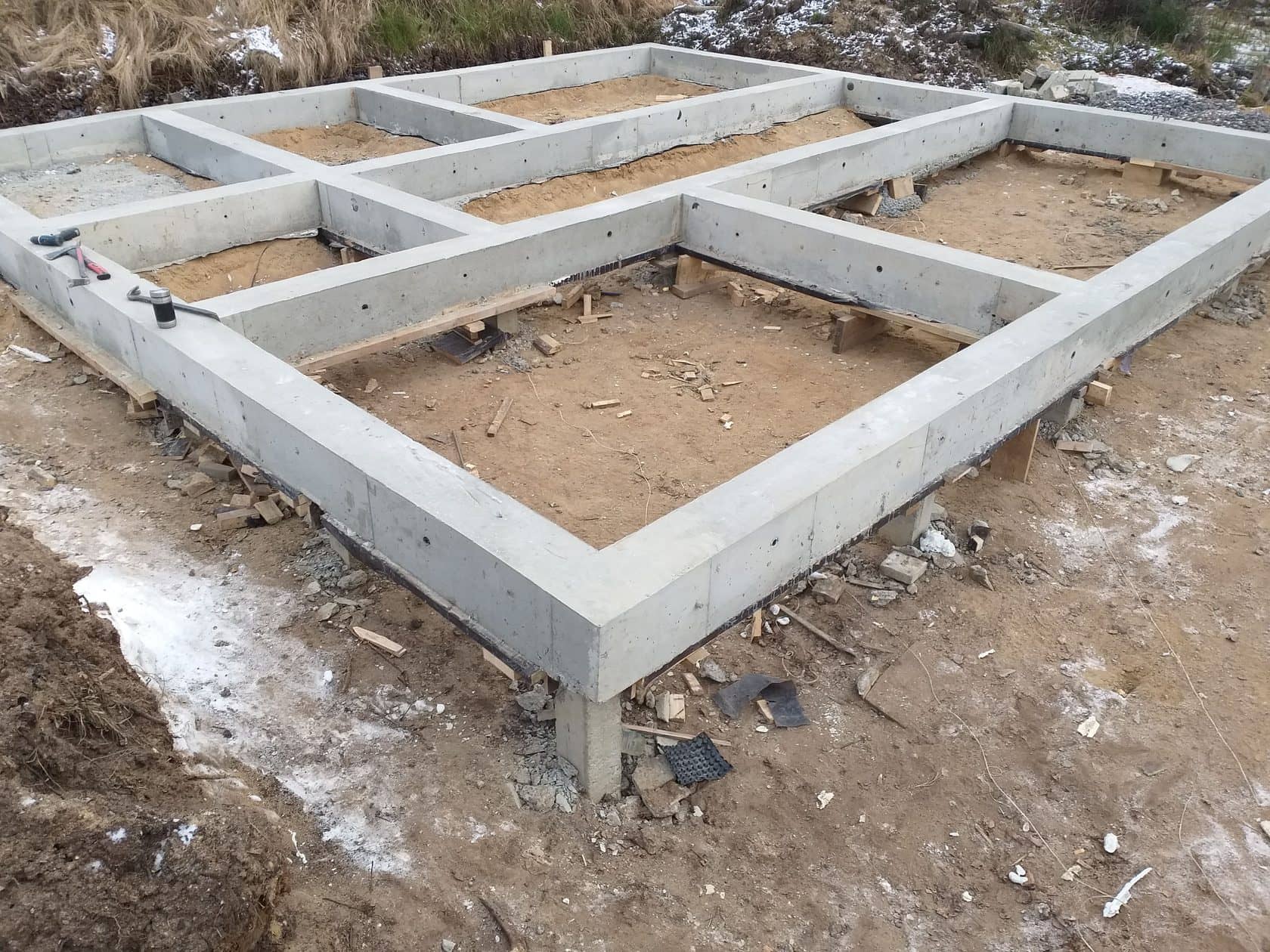

Монолитный ростверк, его устройство и план работ по заливке

Как уже отмечалось, это элемент свайного фундамента. Для примера на сайте приведена схема такого фундамента на буронабивных сваях. Применяется на строительных площадках, характеризующихся плотными глинистыми твердыми грунтами, а также слабо- и среднепучинистыми грунтами.

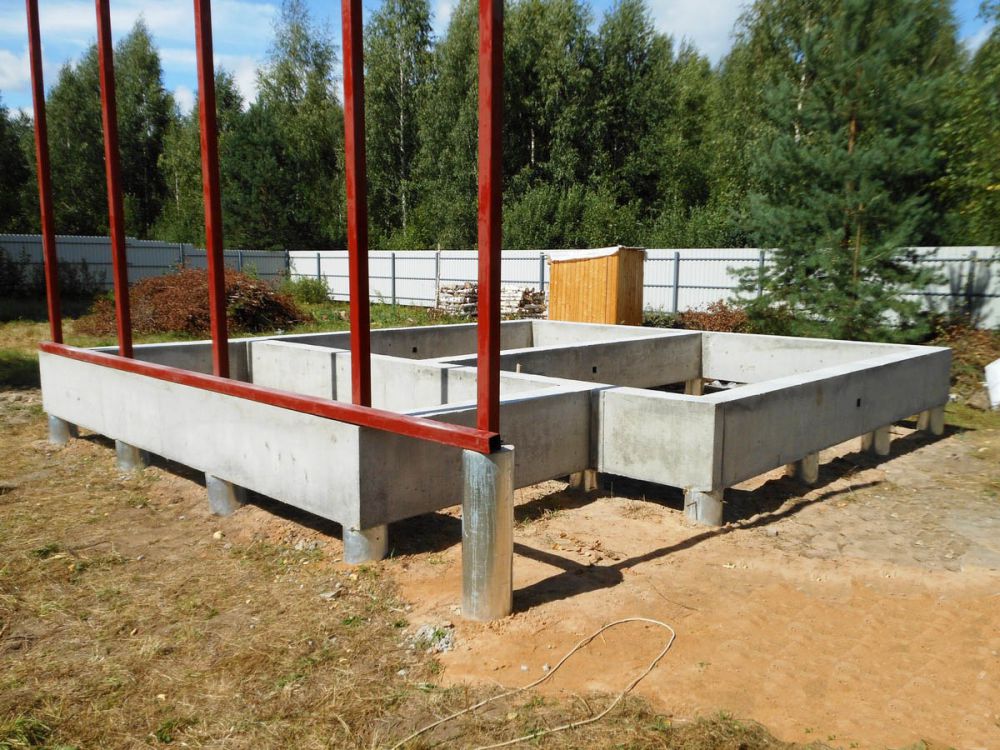

ростверок монолитный

Создание фундамента:

1.Буровыми агрегатами бурят скважины
2.Устанавливают пространственный каркас арматуры для каждой сваи
3.Производят бетонирование свай
4.Устраивают ростверк

Этапы работ по монтажу ростверка кратко можно изложить так:

• Выставление опалубки
• Армирование ленты. Объединяется арматура свай и ростверка с целью защемления в нем свай (для совместной работы).
• Процесс укладки бетонной смеси.

Опалубка. Бывают случаи, когда перед ее монтажом выполняют срезку свай. Это делается для того, чтобы обнажить арматуру и затем отогнуть ее и приварить к арматуре ростверка. Срезку свай производят специальным оборудованием (отбойным молотком, огневыми способами или гидро-разрушителем). Далее необходимо тщательно промыть головы свай от шлака и строительной грязи. Опалубка применяется деревянная или инвентарная. До выставления опалубки может устраиваться бетонная подготовка из тощего бетона толщиной 80 мм, нанесенного на уплотненный слой щебня и гравия 100-200 мм. На сухих плотных грунтах возможно бетонирование ленты без предварительной подготовки (с песчаной подсыпкой). Деревянная опалубка сбивается из досок (например, 22х150 мм). При сборке доски должны плотно прилегать друг к другу (щели в стыках не должны превышать 2 мм). Закрепление досок целесообразнее начинать с нулевой отметки.

На завершающем этапе на лицевую сторону опалубки необходимо нанести пленкообразующую смазку.

Армирование. На данном этапе не рекомендуется экономить. Не правильно рассчитанный фундамент (без достаточного количества арматуры) не выдержит нагрузок и со временем треснет. Точный расчет осуществляет специалист — конструктор. Армирование должно быть выполнено строго по проекту. Чаще всего применяют арматуру диаметром 10-12 мм для арм. пояса. В ленте укладывают 2 арм. пояса.

Заливка. Процесс заливки полностью идентичен этапам работ для ленточного фундамента. Бетонные смеси укладываются послойно. Верхний уровень смеси заливают на 50-70 мм ниже верхней границы опалубки. Марка бетона для монолитного ж/б ростверка должна быть не менее 150.

Виды ростверка

Высокий. Размещают выше поверхности грунта. Применяют при строительстве этакад, мостов, гидротехнических сооружений, жилых домов на пучинистых грунтах, в затапливаемых районах, для строительства набережных, пирсов и т. д.

В настоящее время широкое распространение в строительстве получила так называемая технология ТИСЕ. Суть технологии заключается в применении для строительства свай фундаментного бура с откидным плугом. В итоге получаются фундаментные сваи с расширением — опоры с повышенной несущей способностью. Применяют такую технологию для строительства индивидуального жилья в местности с наличием сейсмической активности, а также в местности, характеризующейся пучинистыми грунтами. Отличительной особенностью данной технологии также является наличие воздушной подушки под лентой-ростверком. Технология позволяет возводить несущую конструкцию своими руками. Этапы строительства по такой технологии приведены на рисунке. Фундаменты ТИСЕ имеют как положительные, так и отрицательные отзывы. Из недостатков отмечается сложность в создании расширения свай своими руками с применением бура, наличие мостиков холода и необходимость дополнительного утепления. В интернет-источниках можно встретить много советов по применению данной конструкции, однако при выборе фундамента в конкретном случае мы не рекомендуем руководствоваться подобными оценками.

Повышенный. Располагается на поверхности грунта. Реализация такого фундамента допустима в непучинистых грунтах. С целью исключения воздействия на него нагрузок при вспучивании, под лентой вынимают грунт и заполняют полученную полость грунтами, не склонными к вспучиваниям (например, песком). Из-под внутренней части будущего дома также удаляют грунт, способный вспучиваться и заменяют его керамзитом. Фундамент по описанной технологии не будет требовать дополнительного утепления.

Низкий или заглубленный. Горизонтальная часть фундамента, которая располагается ниже поверхности грунта. Сваи в таком виде фундамента располагаются полностью в толще грунта. Глубина заложения зависит от многих факторов, таких как наличие подвалов в будущем здании, расположения коммуникаций, климатических факторов, наличия грунтовых вод, геологии местности. Например, если строить приходится на пучинистых грунтах, то подошву ростверка закладывают не менее чем на 0,25 м ниже уровня промерзания.

Хочется отметить, что в настоящее время страницы интернета пестрят информацией по строительной тематике, хотя очень малое количество из них действительно стоит читать. Наша статья основана не на интернет-источниках, а на конкретной литературе и советах специалистов (при желании всем обратившимся мы можем посоветовать литературу и ответить вопросы). Свайные фундаменты с ростверком относят к одним из самых востребованных вариантов, поскольку позволяет проводить строительство с экономией времени и средств, но только при наличии грамотного планирования и профессионального подхода на начальных этапах подготовки к предстоящей стройке.

🔨 технология, сваи, виды монолитного ростверка. Видео строительства фундамента.

Информация про монолитный свайный фундамент: технология возведения своими руками, используемые сваи, виды монолитного ростверка. Видео строительства фундамента и заказ работ в Москве.

Вопрос от клиента! Здравствуйте, в планах возвести загородный дом с применением монолитного свайного фундамента.

Нужно ли мне вообще использовать свайный фундамент? Как правильно устанавливать такой фундамент? Какой вид мне использовать? Как грунт может повлиять на опору? Заранее спасибо за помощь в вопросе. Александр, г. Москва.

Оглавление:

• Типы свайного фундамента по материалу изготовления
• Виды монолитного ростверка
• Технология возведения своими руками
• Необходимость установки рубероида
• Ограничения использования свайного фундамента
• Сваи для монолитного свайного фундамента
• Свайный фундамент без ростверка
• Монолитный фундамент

Свайный фундамент с монолитным ростверком

Главными составляющими этого типа фундамента являются сваи или же сваи с ростверком. Ростверк – представляет собой балки или же плиты, которые способны связать сваи над поверхностью земли.

Такой тип фундамента используется в случаях когда строительство происходит на слабом грунте:

• итоговые расчеты ширины обычного ленточного фундамента составляет более 1. 6 м
• конструкция возводится в строгом соответствии каркасной технологии
• грунты имеют достаточно высокую глубину промерзания.

Рис. Железобетонные сваи с монолитным ростверком

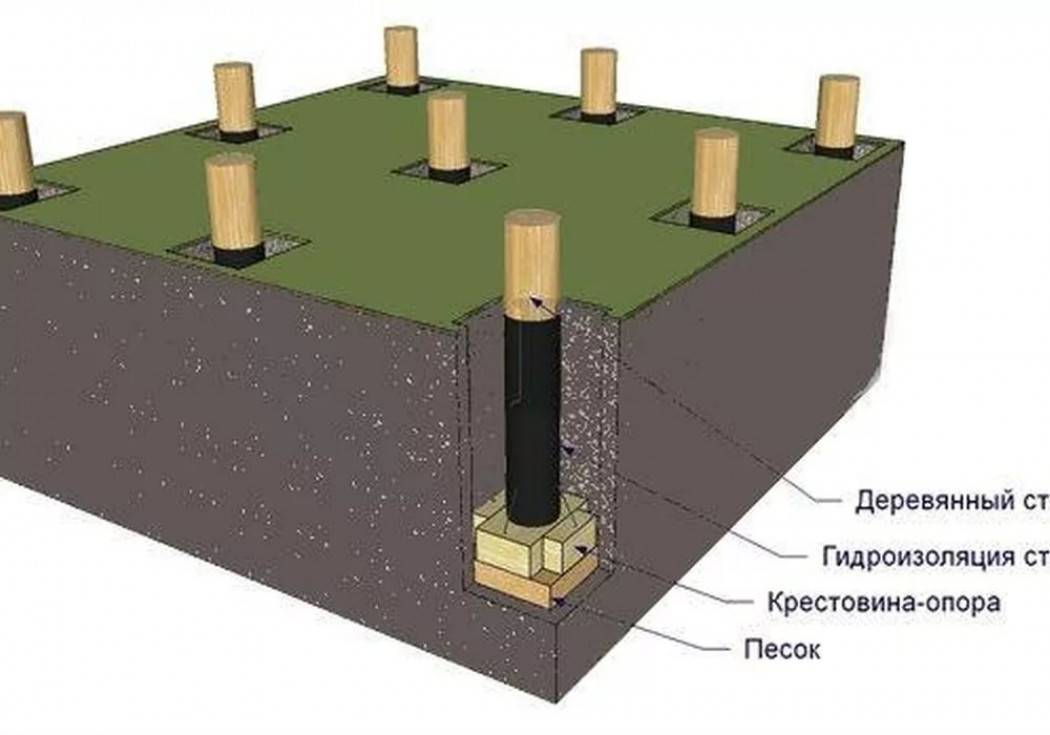

• Деревянные (пожалуй самые редко используемые сваи в строительстве из-за их неэффективности)
• Металлические (винтовые — быстро устанавливаются и имеют относительно не высокую стоимость)
• Бетонные
• Железобетонные сваи (относительно невысокая стоимость с наивысшей степенью качества и надёжности)

Кроме этого, сваи имеют разный тип сечения

:

• Квадратные
• Прямоугольные
• Круглые
• Квадратные, с имеющей круглой полостью

Свайный фундамент может быть с ростверком, который выполнен в виде фундаментной балки. Ее основная цель – последовательно соединить между собой соседние сваи. Также такой фундамент может быть выполнен в виде плиты. Первый вариант устраивается исключительно под несущими стенами, а второй – должен охватывать всю территорию под зданием.

Ростверк свайного фундамента может быть сборным или монолитным. Монолитный тип производится посредством заливки бетона в заранее подготовленную опалубку, а сборный применяются готовые изделия из железобетона. Подробнее про плюсы и минусы свайно-ростверкового фундамента.

Различают ростверки по отношению высоты устройства к уровню поверхности земли:

• Высокий или висячий — размещают выше уровня земли (10-15 см, но в индивидуальных случаях эти показатели могут быть выше). Такой тип можно применять на всех типах грунта под зданием, имеющие небольшой вес. Единственным недостатком является то, что возникает обязательная необходимость утепления пустого пространства, которое образуется между землей и ростверком.
• Наземный или промежуточный ростверк сооружают таким образом, что его подошва должна расположиться на уровне земли. Если используется такой тип, то будет отсутствовать пустота между почвой. Главной особенностью этого ростверка является использование только на слабых грунтах.

• Заглубленный ростверк отличается от предыдущих вариантов тем, что его нижнюю часть погружают в грунт, тем самым его уровень расположен ниже поверхности земли. Такой тип представляет собой обычный ленточный фундамент, но в основании, которого, расположены сваи. Такой вариант достаточно дорогой и применятся только во время строительства тяжелых объектов.

Рис. Свайный фундамент с высоким и низким ростверком

• Количество скважин

Число необходимых опалубка фундамента получается в результате проведения математических расчетов. Для этого следует взять общий вес возводимого сооружения и при этом не следует забывать и об эксплуатационных нагрузках. Расчет характеристики внутренних стержней вычитывают на основании давления, которые оказывают несколько элементов: пол, перегородки, кровельная конструкция и т. д.

• Работы буром

После получения всех данных можно переходить к процессу бурения скважин. Если же в планах не было использование современной техники, то необходимо запомнить, что ручной бур способен сделать скважину, диаметр которой не будет превышать 30 см, а глубина не более 5 м.

Рис. Бурение скважины ручным буром

• Рубероидные трубы

После того, как скважины готовы нужно изготовить рубероидные трубы. Их длина должна превышать глубину полученных скважин на 20-30 см. Верхняя часть производится из нескольких слоев с целью стягивания их между собой проволокой. Таким образом, полученный результат является опалубкой и гидроизоляцией.

Рис. Рубероидные трубы

• Армирование и опалубка фундамента

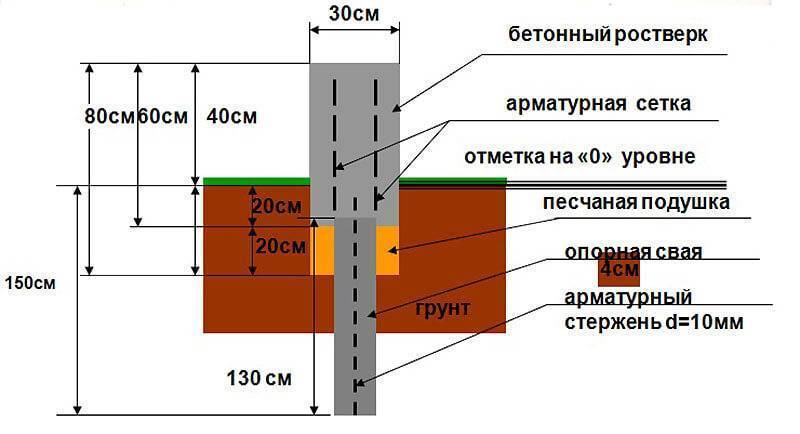

Рис. Схема армирования монолитного ростверка

Если было обнаружено небольшое количество воды на дне скважины, то не стоит ее сразу откачивать.

Технология возведения свайного фундамента допускает возникновение этого факта. Но в случаи, когда жидкость превышает порог глубины на четверть, то следует ее откачать перед заливкой бетона.

Рис. Опалубка для свай

Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?

• Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
• Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.

Что же касается стоимости, то здесь не существует фиксированной стоимости. К примеру, фундамент дома, размеры которого 6х6 обойдется приблизительно в 1200$.

Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см.

Ограничения, которые вызывает использование свайного фундамента:

• В просадочных и набухающих почвах фундамент не способен выполнять свои основные функции
• При использовании такого типа фундамента очень сложно будет возвести цоколь. Для этого следует заполнить пространство между сваями.

Главной отличительной особенностью этого типа свай заключается в том, что их можно самостоятельно изготовить на строительной площадке. Этот процесс происходит путем укладки материала в уже подготовленные отверстия. В этом случаи армирование осуществляется при необходимости. Этот вариант позволяет сэкономить на транспортировки, а также существует возможность проводить строительство объекта рядом с другими возведениями. Наиболее важным недостатком этого типа – отсутствие возможности контроля качества. Любая оплошность в производстве может в будущем стать причиной деформации объекта.

Рис. Набивные сваи для монолитного ростверка

Буронабивные сваи

Буронабивные сваи устанавливаются по схожей системе, как и предыдущий вариант. Если же необходимо усилить уже имеющий фундамент, то следует применить технологию инъекционных свай. Их заливают под определенным давлением в небольшие по ширине отверстия, приблизительно 10-13 см, с одиночной арматурой. После окончания этого действия фундамент подвергается прессовки водой.

Рис. Создание буронабивной сваи

Забивные сваи

Этот вариант представляет собой уже готовые трубы. Стоит отметить, что их монтаж в грунт происходит только при помощи специальной техники. Такие сваи разделяются на три вида:

• В форме трапеции
• Призматические
• Цилиндрические

Рис. Железные трубчатые сваи

Последний вариант включает в свое строение окаймляющее кольцо на стыке, основное предназначение которого направлено для наращивания дополнительных звеньев. По статистическим данным известно, что именно цилиндрические забивные сваи являются наиболее дешевым и имеют достаточно высокую несущую способность.

Винтовые сваи

Винтовые сваи предназначаются для конструкций с достаточно высокими горизонтальными нагрузками. В качестве наконечника такой сваи выступает элемент из стали или железобетона. Винтовые сваи надежно фиксируют фундамент и не позволяют ему деформироваться. В случаях сильных горизонтальных нагрузок допускается ввинчивание свай под наклоном.

Рис. Винтовой фундамент с монолитным ростверком

Отличие такого типа сваи – квадратное сечение. Свайные фундаменты без ростверка – сваи со сборными оголовками, на которые монтируются стены возводимого сооружения. Его используют только в тех случаях, когда лабораторные анализы показали нормальный уровень грунта. В случае, если грунты слабы или же рельефные, то здесь необходим точный расчет высококвалифицированных специалистов.

Расчёт и строительство монолитного фундамента

Выводы

Исходя из вышеперечисленного, можно прийти к выводу, что выбор типа и вида свайного фундамента полностью зависит от местности и возводимого объекта. Если это небольшой загородный дом, то создание монолитного свайного фундамента можно провести самостоятельно, без применения специальной техники. Если е существует какая-либо неуверенность в расчетах, то следует обратиться за помощью к специалистам, ведь любая неточность может привести к возникновению неприятных ситуаций.

Наши услуги

Мы базируемся только на следующих услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Какие бывают виды ростверкового фундамента и его устройство

Несущая способность грунта играет очень важную роль при выборе типа фундамента для строения. Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверковый фундамент.

Поскольку ростверковый фундамент улучшает гидродинамические характеристики при монтаже, вместо стандартного мелководного морского фундамента можно выбрать решетчатый фундамент. Они состоят из вертикальных сеток, пронизывающих морское дно. При вертикальной нагрузке, если допускается достаточное заглубление, несущая способность обычного поверхностного фундамента может быть получена за счет решетчатого фундамента.

Содержание

Что такое Grillage Foundation?

Ростверковый фундамент состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.

Сегодня, за исключением очень больших нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов. Однако их сборная форма очень удобна для временных работ, особенно когда фундамент нужно использовать повторно. Большой популярностью пользуются фонды, устанавливающие морскую инфраструктуру на морском дне.

В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Он не требует глубоких земляных работ, но все же может обеспечить необходимую площадь несущей способности грунта. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Пригодность ростверкового фундамента

1. Этот тип ростверкового фундамента подходит для строительных конструкций из легких строительных материалов на слабом грунте.
2. Основываясь на фундаменте, фонд надеется сэкономить до 30% стоимости.
3. Где не допускается устройство других типов фундаментов в районах со слабыми свойствами грунта и условиями залегания.
4. Для ростверкового фундамента следует ожидать, что нагрузка конструкции будет относительно небольшой.

Функция ростверкового фундамента

Балки ростверка соединяют весь фундамент в единую конструкцию, помогая тем самым равномерно распределить вес дома и всех свай.

В большинстве случаев этот фундамент организуется как цельная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией.

Типы ростверкового фундамента

Существует три типа ростверкового фундамента в зависимости от использования материала.

1. Ростверк стальной
2. Ростверк деревянный
3. Ростверк бетонный

Фундамент ростверка стальной

Фундамент стального ростверка состоит из стыков или стальных балок, состоящих из одного или двух слоев. Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых прокатными стальными балками.

Обеспечьте покрытие не менее 10 см снаружи внешней балки и над верхним фланцем верхнего слоя.

Толщина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.

Может защитить стальные балки от загрязнения грунтовыми водами, которое в противном случае могло бы вызвать коррозию. Затем с помощью трубного сепаратора первый слой балок переставляется на бетонное основание на расстояние от 100 до 300 мм.

Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонталь второго луча находится под прямым углом к ​​горизонтали первого луча.

Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.

Эти соединительные элементы также заглублены в бетон, чтобы сделать соединения прочными.

Фундамент для деревянного ростверка

Обеспечивает фундамент деревянной конструкции для прочной каменной стены из деревянных колонн. Фундамент особенно подходит для затопляемых территорий, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН/м2.

Вместо стальных балок использовались доски и балки. Между деревянными стыками нет бетонного ограждения.

Однако нижний бетон, предусмотренный в стальной решетке, заменен деревянной платформой из досок. Отметка уровня фундамента. Нижний слой деревянных досок размером 20-30см и шириной 5-7,5см уложите рядом, без зазоров между ними.

В верхней части этого слоя деревянные балки того же сечения, что и сваи, располагаются под прямым углом. Затем снова положите еще один слой дерева под прямым углом к ​​направлению луча. Верхний слой планки может быть 7,5-10 см. Толстая, заходящая на всю ширину основания кладки стены.



Фундамент ростверка бетонный

Решетка может быть выполнена из сборных сборных железобетонных элементов, либо выполнена в виде монолитного пояса.

Монолитный железобетонный ростверк Фундамент

Для изготовления монолитного железобетонного ростверка необходимо сначала изготовить и установить опалубку. Его можно сделать из краевой пластины в виде прямоугольного паза и установить так, чтобы зазор между нижней частью будущей сетки и землей был около 6-8 дюймов.

Внутри корпуса следует использовать проволоку для установки рамы для усиления соединения. Такая рама может быть выполнена в виде одного или двух рядов створок, соединенных перекрещивающимися стержнями, или в виде кладочной сетки, в которой два ряда соединены специально изогнутыми хомутами.

Меньшее количество аксессуаров должно быть размещено на основании высотой примерно 25-3o мм, чтобы они могли быть полностью погружены в бетон при заливке. Минимальное расстояние от рамы до боковой стенки опалубки должно быть одинаковым.

Заливка оголовков свай. Стальные стержни соединяются с той же линией привязки, и стальные стержни освобождаются. Используйте бетономешалку для приготовления необходимого количества бетона и заливайте его в опалубку непрерывными циклами.

В процессе заливки бетона необходимо следить за его плотной укладкой во избежание образования незаполненных полостей. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.

После заполнения сетки выровняйте поверхность фундамента и уложите до полного высыхания бетона. Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снять.

Сборный железобетонный ростверк Фундамент

Сборный ростверковый фундамент предназначен для поддержки конструкции, сборный ростверковый фундамент включает в себя: множество анкерных элементов, которые определяют сетку для опирания на поверхность под ним; и основание, соединенное с сеткой. На сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые разнесены друг от друга, и соединение между и соединено с, по меньшей мере, первым основанием и вторым основанием. Хотя бы один соединительный элемент.

Как спроектировать ростверк фундамента

Для проектирования ростверкового фундамента необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить соответствующую площадь фундамента, необходимую для того, чтобы грунт мог выдерживать давление в данных условиях.

Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свисал с края слоя выше. Он определит размер балки, необходимый для сопротивления изгибающим моментам и силам сдвига.

Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит композиционный эффект балки и бетона. Методы строительства и нагрузки должны быть совместимы с проектными требованиями.

Несущая способность основания ростверка при горизонтальной нагрузке

Согласно исследованию (на researchgate.net)  На основе испытаний на мелкомасштабной модели поведение основания ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также была применена и разработана существующая пластическая модель для прогнозирования несущей способности и деформации. Модель была проверена базой данных испытаний модели.

По сравнению с эквивалентными грязезащитными прокладками с твердой поверхностью с такой же несущей способностью по вертикали, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при V-H (эксплуатационных) нагрузках.

 В среднеплотном и плотном песке горизонтальная способность хорошая, а в рыхлом несколько занижена. Во всех тестовых случаях было доказано, что при нагрузке V-H решетка может заменить твердую грязевую подушку.

 Если ростверк-прототип устанавливается под действием собственного веса и веса несущей конструкции (нормальная проходка), несмотря на значительные смещения фундамента (горизонтальные и вертикальные) под действием начальной горизонтальной нагрузки, начальная проходка при монтаже будет небольшой .

И наоборот, если в фундаменте слишком много проходки до первоначальной проходки, она будет больше, но незначительное дополнительное проникновение может быть использовано для мобилизации значительной горизонтальной способности текучести.

В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения проникновения по вертикали. При больших смещениях эти два фундамента в конечном итоге проявят одинаковую несущую способность и общую проходку.

Несмотря на то, что при нормальном проникновении большая часть проникновения происходит во время использования, а при чрезмерном проникновении большое частичное проникновение происходит во время установки.

Вертикальная мощность ростверкового фундамента в песке

Если допускается достаточное заглубление фундамента, можно получить эквивалентную мощность плоского фундамента. Необходимые смещения увеличиваются с увеличением шага, толщины сетки, количества ростверков фундамента и плотности грунта.

Ссылка: researchgate.net

Процедура установки фундамента ростверка

Эти этапы участвуют в строительстве фундамента ростверка,

1. Для массивных монолитных решеток необходимо изготовить и установить каркасы. Мы предпочитаем эту решетку, потому что она более надежна.
2. Опалубка выполнена из кромочной пластины в виде прямоугольного паза. Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома. Зазор между каждой сеткой должен быть установлен на 6-8 дюймов.
3. Внутри опалубки мы должны использовать вязальную проволоку для установки каркаса стального соединения. Минимальное расстояние от рамки до края шаблона такое же.
4. Соедините арматурный стержень той же обвязочной проволокой, что и раньше.
5. Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле. Аксессуары должны располагаться на высоте примерно 25-30 мм, чтобы они были полностью погружены в бетон. Бетон следует заливать аккуратно, чтобы не было ненужных полостей.
6. После шпаклевки поверхность необходимо выровнять и высушить. После высыхания шаблон можно снять. Фундамент готов.

 Преимущества ростверка

• Меньше времени и материалов, необходимых для установки;
• Так как не применяется в мерзлых грунтах, позволяет уменьшить тепловыделение дома с помощью фундамента.
• Снижает уровень вибрации дома (это очень актуально, если дом построен близко к дороге



Недостатки фундамента ростверка

• Требуется установка свай на достаточной глубине.
• Пространство под решеткой должно быть заполнено и отапливается.

Ростверковый фундамент: виды, конструкция и преимущества

🕑 Время чтения: 1 минута

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона с рассредоточением нагрузка на большую площадь.

Этот тип фундамента обычно используется для тяжелых несущих колонн, опор и лесов, где ожидается, что фундамент будет распределять большие нагрузки на большие площади.

При использовании ростверкового фундамента можно избежать глубоких котлованов, а глубину фундамента ограничить от 1 м до 1,5 м.

Содержание:

• Типы фундаментов гриля
  • 1. Фонд Grillage Steel
  • 2. Фонд лесоматериалов
• Строительство фонда Grillage
• Tipestage Foundation
• FAQ
9019
• Tipes Foundation
20202019
• .
  1. Фундамент ростверк стальной
  2. Фундамент ростверк деревянный

  1. Фундамент ростверк стальной

  Фундамент ростверк стальной состоит из стальных балок, уложенных в один или два яруса и забетонированных.

  Балки ростверка каждого яруса удерживаются на месте трубными сепараторами диаметром 25 мм и распорками 20 мм. Балки располагаются на соответствующем расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними.

  Фундамент стальной ростверк

  Между двумя балками рекомендуется сохранять зазор не менее 8 см. В любом случае расстояние между полками балок не должно превышать 1,5–2 ширины полки, но не более 30 см.

  На наружных краях внешних балок и над верхней полкой верхнего яруса сохраняется покрытие толщиной не менее 10 см для защиты балок от коррозии. Защитный слой бетона под нижней балкой должен быть не менее 15 см.

  2. Фундамент под ростверк из дерева

  Фундамент под ростверк из дерева применяется на мягких грунтах с постоянным заболачиванием. Правильно спроектированный ростверковый фундамент из дерева может экономично поддерживать стены здания.

  За счет ограничения веса грунта до 5,5 тонн/кв.м деревянная платформа заменяет бетонный блок, который обычно размещается под фундаментом стены в этом стиле строительства.

  Деревянная платформа состоит из досок, которые обычно имеют толщину от 8 до 10 см и уложены в два слоя, один продольный, а другой поперек стены, выходя на 45-60 см за основание основания с каждой стороны.

  Доски имеют толщину от 5 см до 10 см на нижних уровнях, в зависимости от нагрузки и условий площадки. Прямоугольные отрезки бруса, расположенные на расстоянии не более 38 см от центра к центру, глубиной в 0,75 раза больше ширины, разделяют два слоя досок.

  Строительство ростверкового фундамента

  Ниже перечислены этапы возведения ростверкового фундамента:

  1. Каркас должен удерживать ростверк на месте для прочного монолитного ростверкового фундамента.
  2. Опалубка изготавливается из обрезных досок в виде прямоугольных желобов.
  3. Высота опалубки составляет 1-1,5 фута, а ширина должна быть равна минимальной толщине стены здания.
  4. В опалубку заливается бетон для формирования бетонной подушки от 450 мм до 600 мм.
  5. Секции ростверка (деревянные или стальные) укладываются над бетонной подушкой с достаточным покрытием со всех сторон.
  6. Бетон заливается в фундамент до необходимой глубины.
  7. На верхнем ростверке должно сохраняться покрытие толщиной не менее 10 мм во избежание коррозии стальных балок.
  Устройство ростверкового фундамента

  Преимущества ростверкового фундамента

  1. Время, необходимое для установки и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
  2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
  3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
  4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубина фундамента может быть ограничена 1-1,5 м.

  Часто задаваемые вопросы

  Что такое ростверковый фундамент?

  Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки на обширной площади.

  Какие бывают ростверковые фундаменты?

  Основные типы ростверкового фундамента:

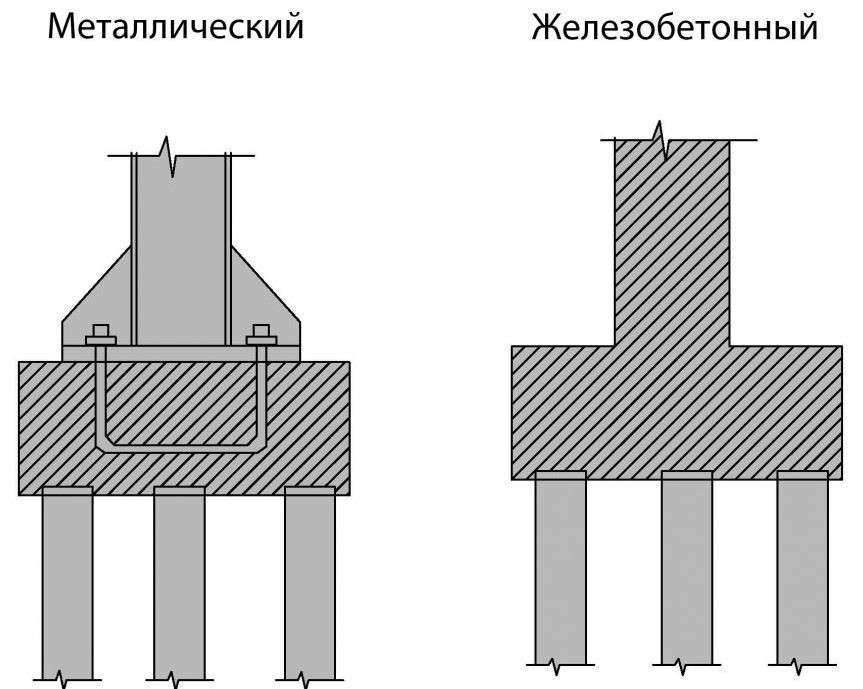

  1. Стальной ростверк фундамента
  2. Деревянный ростверк фундамента

  В чем преимущества ростверка фундамента?

  Преимущества ростверкового фундамента перед обычным фундаментом:
  1. Время, необходимое для устройства и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
