Монтаж доводчика дверного: Способы установки дверных доводчиков
Способы установки дверных доводчиков
1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)
Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.
Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.
Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.
Минусы:
— Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах.
— Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).
2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)
Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.
Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом).
Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.
+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.
+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.
Минусы:
— Требования к проему.
Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.
3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА
Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.
Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.
Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.
+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).
+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.
Минусы:
— Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.
— Более сложный монтаж. И необходимость дополнительно покупать кронштейн.
ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.
Монтаж и установка доводчика двери своими руками. Как установить доводчик на дверь?
Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

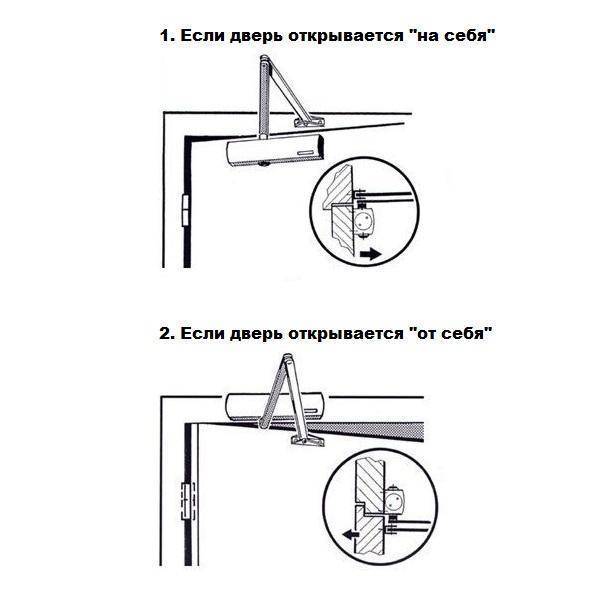

Стандартная и верхняя установки
Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.
Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

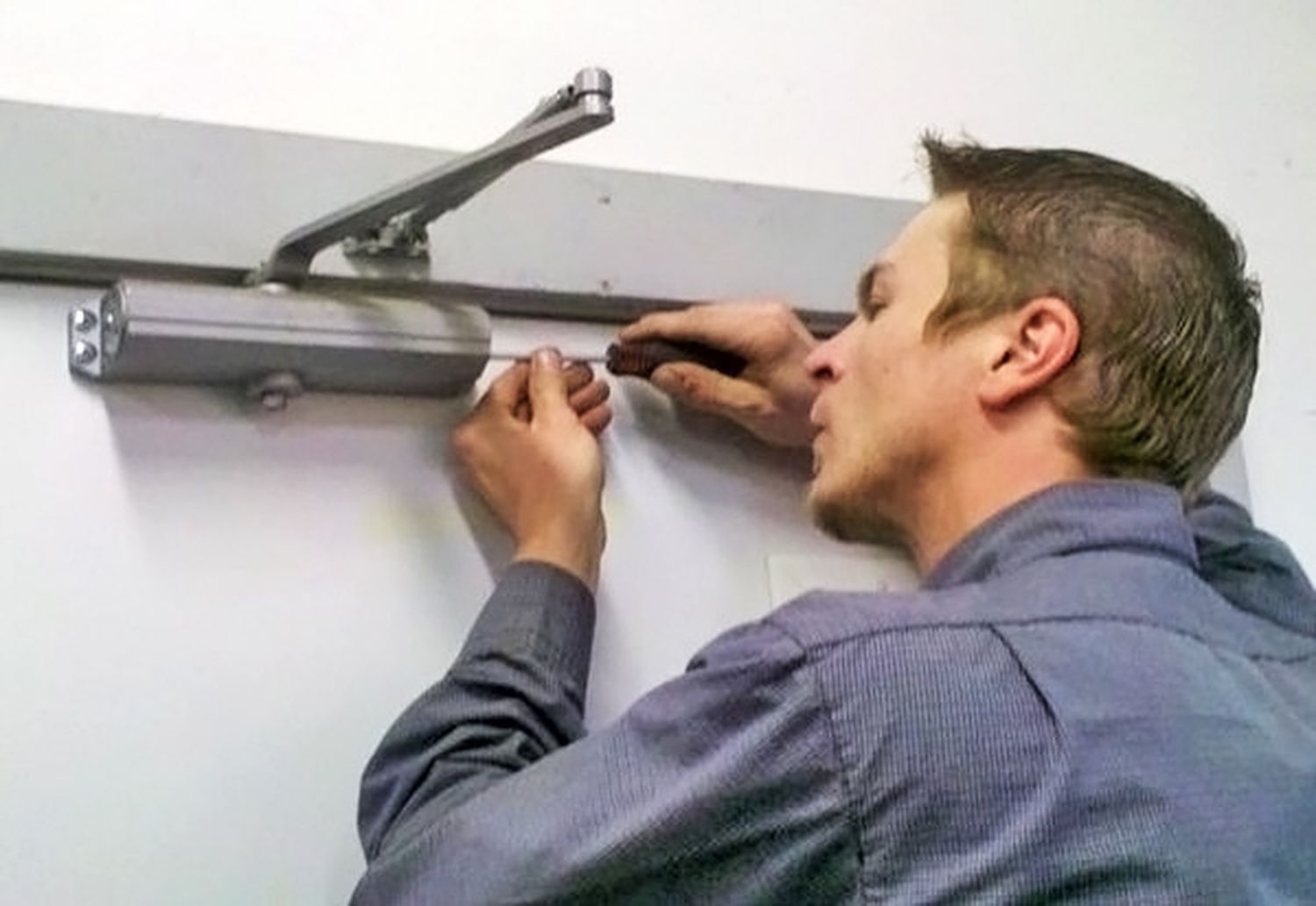

Монтаж доводчика двери: пошаговое руководство
Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.
Правила монтажа дверного доводчика
- Вы верно выбрали модель доводчика для веса Вашей двери
- Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
- После установки доводчик не будет упираться куда-либо, например, в стену
- Доводчик и рычаг будут установлены на ровную поверхность
Алгоритм установки доводчиков дверей своими руками

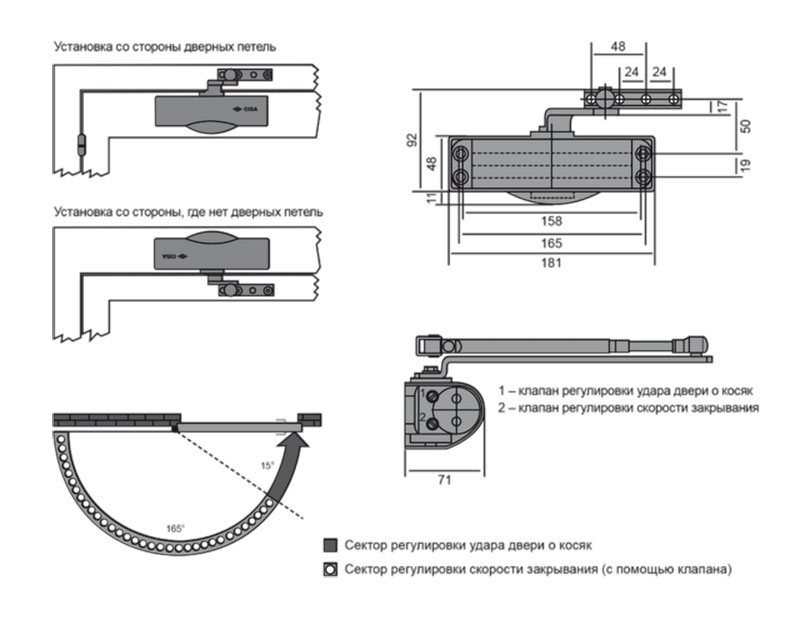

1. Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.
2. Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.
3. Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.

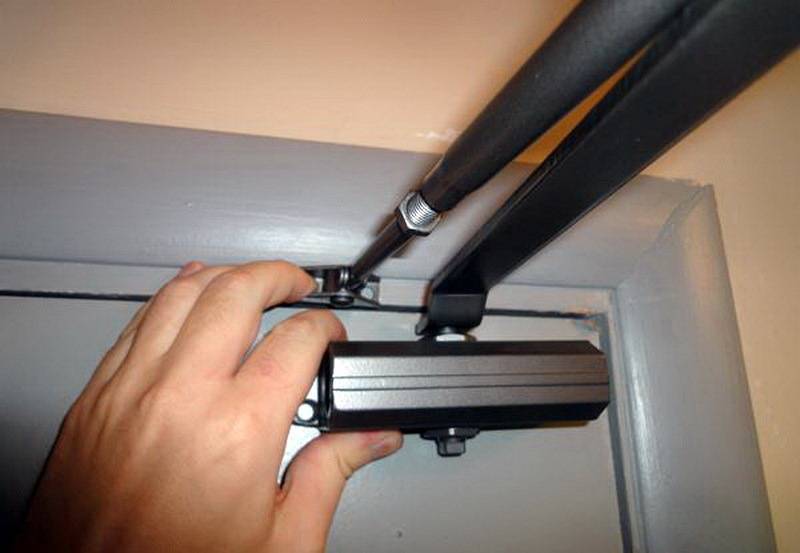

4. Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным «башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
5. Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
Если вышеперечисленные условия соблюдены, то соедините части рычага.
6. Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.
После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
- Через полмесяца после установки проверьте затяжку шурупов и винтов
- Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
- Обязательно соблюдать правила эксплуатации доводчиков
Параллельная установка доводчиков дверей
Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.
Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).
Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.
Как установить штормовой или сетчатый доводчик
Замена дверного доводчика — это простая работа своими руками, которую вы сможете выполнить менее чем за 10 минут. Самое сложное — убедиться, что вы определили и выбрали правильный дверной доводчик для замены.
Сегодня мы покажем вам, как выбрать и установить пневмоштормовой или доводчик сетчатый .
Эти инструкции довольно стандартны и применимы к любым пневматическим (и многим гидравлическим) дверным доводчикам на рынке, в том числе от Wright Products, Barton Kramer, Prime-Line, Stanley и, конечно же, Ideal.
Какой размер штормового доводчика мне нужен?
Дверные доводчики бывают разной прочности, а некоторые из них имеют специальные функции. Компания Ideal Security предлагает полный ассортимент пневматических доводчиков для штормовых и сетчатых дверей. Прежде чем начать, давайте удостоверимся, что вы выбрали правильный. Начните с этого удобного руководства по выбору и читайте дальше для получения более подробной информации.
Существует три класса штормовых доводчиков:
- Стандартный
- Тяжелый
- Heavy с торсионным стержнем.
Производитель вашей двери выбрал для нее лучший доводчик, исходя из веса, толщины, материала рамы и количества стекла в двери. Вы всегда должны заменить существующий дверной доводчик на доводчик того же класса.
Если ваш дверной доводчик имеет такой торсион, вам нужен тяжелый доводчик с торсионом.
Если это не так, вам нужно измерить диаметр трубы.
- Стандартные дверные доводчики имеют трубы диаметром один и четверть дюймов
- Тяжелые дверные доводчики имеют диаметры и полтора дюйма
Все наши дверные доводчики представлены в стандартном и быстродействующем исполнении, а некоторые из них также снабжены штормовыми цепями.
Ниже мы предлагаем инструкции по установке стандартных или тяжелых доводчиков, с и без торсионов .
Установка доводчика
без торсионаВ большинстве штормовых и сетчатых дверей используются дверные доводчики, которые не имеют торсионов .
- Пуск с закрытой дверью
- Определите положение кронштейна косяка. Прямой край кронштейна должен быть на расстоянии 2 и одной восьмой дюйма от двери.
Убедитесь, что кронштейн направлен в правильную сторону, а прямой край направлен в сторону от двери. - Установите кронштейн косяка, используя 4 более длинных винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
- Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
- Прикрепите доводчик к кронштейну косяка, используя более короткий из двух штифтов.
- Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении.
- Это называется «предварительное натяжение» доводчика
- Затем поверните дверной доводчик, если необходимо, так, чтобы штифтовые отверстия находились на стороне, ближайшей к двери. Прикрепите дверной кронштейн к трубе с помощью более длинного штифта .
- Вы увидите два отверстия под штифты как на дверном доводчике, так и на кронштейне. Обязательно используйте отверстия на дальних концах.
- Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если вам нужно просверлить новые отверстия, отметьте их положение. Обратите внимание, что на этом кронштейне можно разместить отверстия для винтов в самых разных положениях, поэтому, если у вас уже есть отверстия на двери, вы сможете использовать их повторно.
- Установите кронштейн на дверь, используя 2 более коротких винта. Это может быть проще, если сначала снять скобу с доводчика.
- Снова прикрепите доводчик к кронштейну.
Убедитесь, что кронштейн направлен в правильную сторону, а прямой край направлен в сторону от двери.
Обязательно используйте отверстия на дальних концах.После установки доводчика перейдите к разделу «Проверка и регулировка».
Установка доводчика
с торсионДля самых тяжелых дверей (обычно с наибольшим количеством стекол) требуется дверной доводчик с дополнительным торсионом, который помогает защелкнуть дверь в самом конце.
Вот краткая покадровая демонстрация, или вы можете перейти к полному видео ниже.
- Пуск с закрытой дверью
- Определите положение кронштейна косяка. Прямой край скобы должен находиться на расстоянии 2-1/8 дюйма от двери. Убедитесь, что скоба обращена в правильную сторону, а линейная кромка направлена в сторону от двери.
- Установите кронштейн косяка, используя 4 винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
- Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
- Прикрепите дверной доводчик к кронштейну косяка с помощью штифта доводчика.
- Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении. Это называется «предварительное натяжение» доводчика
- Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если ваши существующие отверстия не совпадают, вам может потребоваться просверлить новые
- Установите кронштейн на дверь. Обратите внимание, как изгибается торсион, когда вы закрепляете скобу на двери.
Если ваши существующие отверстия не совпадают, вам может потребоваться просверлить новые Проверка и настройка
После установки проверим доводчик.
- Откройте дверцу и освободите стиральную машину. Помните, у нас он был предварительно натянут. Если ваш дверной доводчик оснащен подпружиненной быстродействующей шайбой, она автоматически расцепится, когда вы откроете дверь.
- Позвольте вашей двери закрыться. Он должен закрываться плавно и надежно.
Регулировка натяжения
Если ваша дверь не закрывается, или скорость слишком высокая или слишком низкая, вы можете отрегулировать натяжение дверного доводчика.
На переднем конце дверного доводчика есть натяжной винт.
Поверните винт против — по часовой стрелке, чтобы дверь закрывалась быстрее или сильнее. Поверните винт по часовой стрелке , чтобы он закрывался медленнее.
Сезонная регулировка
Некоторые дверные доводчики также имеют сезонную регулировку .
В стандартном монтажном положении доводчик устанавливается на дверь со стеклянным окном.
Если вы уберете окно летом, ваша дверь будет светлее. Вы можете объяснить это, используя секунд просверлите отверстие на трубе, чтобы прикрепить ее к дверному кронштейну.
Инструкции по установке | Йельские дверные доводчики
Инструкции по установке | Дверные доводчики Yale — ASSA ABLOY Перейти к основному содержаниюПоиск
Инструкции по установке
Серия 5800| Документ № | Наименование |
| 80-9358-0001-010 | 5801 Tri-Pack, без фиксации в открытом положении |
| 80-9358-0002-010 | 5821, 5821T и 5831 Тяжелые руки |
| 80-9358-0003-010 | 5811 Держи распростертыми объятиями |
| 80-9358-0004-010 | Дополнительные откидные пластины для серии 5800 |
Закрывать
Серия 4400| Документ № | Наименование |
| 80-9300-0001-010 | Упор с пружиной или держатель/упор с пружинным рычагом – дополнительный лист |
| 80-9344-0510-010 | 400СТ, 4400СТ; Слайд-трек, Push or Pull, Non-Hold Open и Hold Open |
| 80-9344-0551-010 | 4440ST, 440ST, направляющая; Толкай или тяни, без фиксации в открытом положении |
| 80-9344-0561-010 | 4450ST, 450ST, направляющая; Толкай или тяни, держи открытым |
| 80-9344-0621-010 | Серия SCP400/4400, предохранительный рычаг, только без фиксации в открытом положении |
| 80-9344-0625-010 | Серия SCP4020/4420, Рычаг безопасности держателя/стопора, без удержания в открытом положении и удержания в открытом положении |
| 80-9344-1101-010 | Серия 400, обычная, верхняя рама или параллельные рычаги, только без удержания в открытом положении |
| 80-9344-1201-010 | Серия 4400, стандартные, с верхними или параллельными рычагами, без фиксации в открытом положении |
| 80-9344-1204-010 | Серия 4410, обычная, верхняя рама или параллельные рычаги, фиксация в открытом положении |
| 80-9344-1351-010 | UNI400 и UNI4400, параллельный рычаг Unitrol®, без фиксации в открытом положении и без фиксации в открытом положении |
| 80-9344-1401-10 | UNIJ4400, UNIJ400; Рычаг Unitrol® (верхний косяк), без фиксатора в открытом положении или фиксатора в открытом положении |
| 80-9344-2205-010 | PR400, PR4400, параллельный жесткий рычаг, без фиксации в открытом положении и без фиксации в открытом положении |
| 80-9344-2205-010 | 4020 и 4420, держатель/стопор, без фиксации в открытом положении и фиксации в открытом положении |
| 80-9344-0716-010 | 400 Серии PT Ведущие (PTDO) или опорные (PTO) блоки, толкающая или тянущая сторона |
Закрывать
Серия 3000| Документ № | Наименование |
| 80-9300-0001-010 | Упор с пружиной или держатель/упор с пружинным рычагом – дополнительный лист |
| 80-9303-2206-010 | Серия 3000, стандартные, с верхними или параллельными рычагами, без фиксации в открытом положении |
| 80-9303-2207-010 | Серия 3010, обычная, верхняя рама или параллельные рычаги, фиксация в открытом положении |
| 80-9303-2208-010 | Серия UNI3000, параллельный рычаг Unitrol®, без фиксации в открытом положении и фиксации в открытом положении |
| 80-9303-2209-010 | PR3000, серия 3020, параллельные жесткие и держатели/стопорные рычаги, без фиксации в открытом положении и фиксации в открытом положении |
| 80-9303-2210-010 | Серия 3080, низкопрофильный рычаг, только без фиксации в открытом положении |
| 80-9303-2212-010 | Серии 3040ST и 3050ST, низкопрофильная направляющая (нажимная или тянущая), без удержания в открытом состоянии и удержания в открытом положении |
| 80-9303-2213-010 | Серия 3000ST, скользящая направляющая (нажимная или тянущая), без удержания в открытом положении и удержания в открытом положении |
| 80-9303-2214-010 | Серия UNIJ3000, верхний кронштейн Unitrol®, без фиксации в открытом положении и фиксации в открытом положении |
| 80-9303-2215-010 | Серия R3000, жесткий обычный рычаг, только без фиксации в открытом положении |
Закрывать
Серия 2700| Документ № | Наименование |
| 80-9327-0001-000 | 2701 Tri-Pack, без фиксации в открытом положении |
| 80-9327-0003-000 | 2721 и 2721T Стрелы для тяжелых условий эксплуатации |
| 80-9327-3003-000 | 2711 Держите распростертыми объятиями |
Закрывать
Серия 50| Документ № | Наименование |
| 80-9350-2502-010 | Серия 50, стандартные, с верхними или параллельными рычагами, без фиксации в открытом положении |
| 80-9350-2504-010 | Серия 150, стандартная, верхняя рама или параллельные рычаги, фиксация в открытом положении |
| 80-9350-2530-010 | PR50, PR150, серия 5120, параллельный жесткий рычаг, без фиксации в открытом положении и без фиксации в открытом положении |
Закрывать
Серия 1100| Документ № | Наименование |
| 80-9311-0022-000 | Дополнительная крышка для серии 1100 (для устройств, поставленных после декабря 2012 г.
|
