Последовательность монтажа
Расположение котла
Как подготовить помещение
Как правильно установить приточно-вытяжную вентиляцию
Установка дымохода и котла
Подключение твердотопливного котла к системе
Выводы

Все бытовые отопительные котлы, которые работают на твердом топливе, отличаются существенным весом и большими размерами, поэтому они всегда устанавливаются на полу. Однако данное оборудование можно монтировать самостоятельно без оформления специальных разрешительных документов. Единственное условие – позаботиться о безопасности и удобстве эксплуатации твердотопливного котла. О том, как выполнять установку твердотопливных котлов отопления в частном доме и подключать их к общей системе и пойдет речь далее в материале.

Последовательность монтажа

Промышленность выпускает несколько разновидностей твердотопливных котлов – пеллетные, прямого горения и пиролизные.

Тем не менее установка твердотопливного котла любого типа выполняется по одинаковой методике:

Сначала определяют место, где будет размещен котел.
Далее выполняют предварительную подготовку помещения.
Оборудуют приточно-вытяжную вентиляцию.
Монтируют выбранный котел на твердом топливе и выкладывают дымоход.
Подключают к общей отопительной системе и проверяют его работоспособность пробным запуском.

Обратите внимание, что некоторые модели котлов на дровах или угле нуждаются в дополнительном питании от электросети. Такую возможность необходимо предусмотреть на этапе подготовки.

Грамотное выполнение подготовительных работ перед установкой твердотопливного котла в доме имеет большое значение. Если проигнорировать один из этапов подготовки, в процессе эксплуатации котла вы неминуемо столкнетесь со сложностями.

Тогда все недочеты устранять придется в текущем режиме прямо посреди отопительного сезона. Рассмотрим каждый из перечисленных пунктов более подробно.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.

Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

Обратите внимание, что перед покупкой твердотопливного котла желательно соотнести его габариты с размерами технического помещения, где планируется его установка. Кроме того, стоит заранее продумать расположение теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Как подготовить помещение

Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:

подготовка надежной основы и заливка бетонного фундамента, если это необходимо;
выполнение вентиляционных отверстий и зазора для дымохода в стене;
изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента.

В котельной должна быть проведена линия электропитания. Она понадобится для подключения циркуляционного насоса и, возможно, автоматики самого котла.

Избавляться от деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до стены из дерева составляет менее 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от углей, вылетающих из открытой дверцы топки.

Рекомендации по устройству фундамента будут такими:

Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.
При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной в 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.
Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем нуждаются в особом типе фундамента, поскольку оказывают вибрационную нагрузку.

Обратите внимание, что небольшой котел на твердом топливе можно устанавливать даже на деревянный пол. Однако место его размещение придется усилить лагами из брусьев сечением от 100×50 мм.

Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов, не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единую бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

подача в котел достаточного количества кислорода для поддержания процесса горения;
вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
компенсация использованного в процессе горения количества воздуха.

Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м³ воздуха, а сжигание угля требует порядка 8-9 м³, исходя из качества топлива.

Приведем несколько советов по обустройству вентиляционной системы:

Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.

Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: «Как выбрать дымосос для твердотопливного котла – виды, различия»). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO₂.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см

Установка дымохода и котла

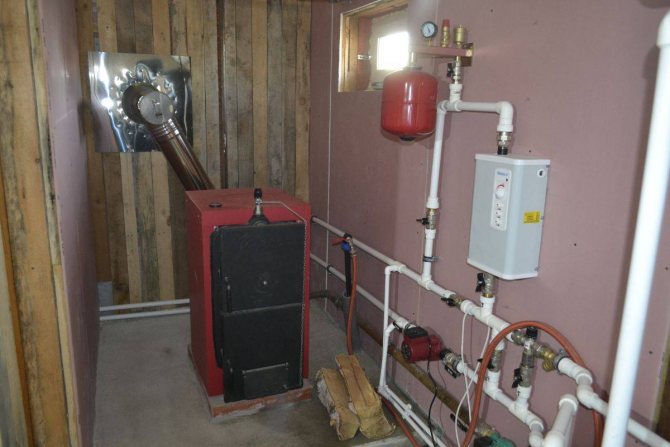

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Стоит отметить, что при монтаже дымохода для твердотопливного котла лучше всего использовать утепленные сэндвич трубы – они помогут избежать скопления конденсата на стенках дымохода. Как вариант, утепление труб можно выполнить самостоятельно из базальтовой ваты.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
Монтируют в проем оцинкованный короб – это будет проходной узел.
Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

Обратите внимание, что оголовок дымохода должен находиться выше зоны ветрового подпора крыши данного или соседнего дома, чтобы тяга была устойчивой.

Подключение твердотопливного котла к системе

После того как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

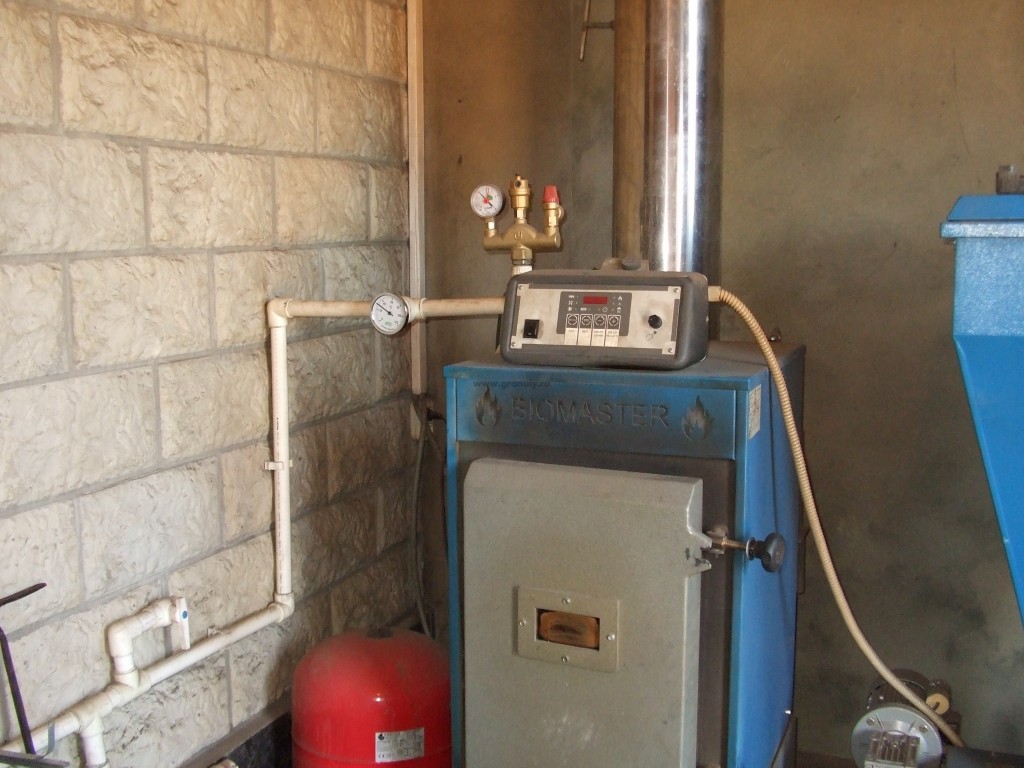

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Выводы

Итак, сам по себе процесс монтажа твердотопливного котла не представляет сложностей, не требует предварительных согласований и не имеет жестких ограничений. Тем не менее в процессе работы придется учесть много тонкостей, да и труд это нелегкий. Если вы не уверены в своих навыках, отдельные работы, например, обвязку, можно перепоручить профессионалам.

Тонкости установки твердотопливного котла в частном доме

Главная » Системы отопления » Твердотопливное отопление » Тонкости установки твердотопливного котла в частном доме

Установка твердотопливного котла (ТТ) позволяет значительно сократить расходы на отопление жилища. При правильном подходе, экономить можно не только в процессе эксплуатации, но и на стадии монтажных работ, выполнив их своими руками.

Об основных требованиях и тонкостях установки котельного оборудования и будет рассказано в данной публикации.

Содержание

Котельное помещение: удобство или необходимость?
Фундамент
Вентиляция
Дымоход
Этапы монтажных работ
Схемы подключения

Котельное помещение: удобство или необходимость?

в частном доме не требует специальных разрешений и может быть проведена собственноручно, но следует быть готовым к обустройству топочного помещения: отдельного, хорошо проветриваемого, выполненного с соблюдением всех правил противопожарной безопасности. Теперь обо всем более подробно.

Важно! На основании СНиП 42-01-2002. наличие отдельного котельного помещения требуется отопительному оборудованию, мощностью более 60кВт. При меньшей мощности, оборудование может быть установлено на кухне дома. При этом объем помещения должен быть не менее 15м³, а высота потолков от 2,5 м.

Несмотря на некоторые финансовые вложения, большинство домовладельцев . Все дело в возможном выбросе угарного газа и грязи, от использования твердого топлива.

Важно! Если планируется использовать твердотопливную котельную установку, мощностью от 60 до150кВт, то монтаж может производиться в любом отдельном помещении дома (и на любом этаже), объемом не менее 15м³. Если мощность котлоагрегата превышает 150кВт, то монтаж должен производиться в пристройке или отдельном помещении первого (или цокольного) этажа. Объем помещения котельной не менее 15м³.

Есть несколько общих требований, на которые следует обратить внимание. Топочное помещение должно:

иметь окно с возможностью проветривания. Площадь остекления нормируется: 0,03м²/ 1м³ объема помещения.
быть оборудовано дымоотводящей системой;
быть оснащено системой вентиляции, канализации и водоснабжения;

Фундамент

Необходимо сказать несколько слов об основании, на которое устанавливается ТТ оборудование.

Для котлоагрегатов, мощностью до 50кВт в качестве основания может быть использована стяжка.
Для оборудования, мощностью более 50кВт требуется отдельный фундамент из бетона, не связанный с основанием дома.
Фундамент должен выступать минимум на 250 мм за пределы котельной установки.

в деревянном доме не отличается какими-либо особенными требованиями, за исключением использования материалов пола.

Нельзя устанавливать ТТ котлоагрегат на деревянное основание.

Совет: Если в деревянном доме не предусмотрен отдельный фундамент для котельной установки, то сделать его можно из огнеупорного кирпича, на который укладывается лист асбеста и металла. Основание должно быть больше ТТ котла (минимум) на 150 мм. с каждой стороны. Перед загрузочной дверцей, металл должен выходить за пределы отопительной установки минимум 200 мм.

Проблема связана с большим весом мощных отопительных установок и вибрационными нагрузками, которые оказывают на опору ТТ котлы, оборудованные шнековым конвейером для подачи топлива.

Важно! Для обеспечения необходимой огнестойкости (45 мин.) топочные должны быть выполнены из негорючих материалов.

Вентиляция

Залогом правильного горения топлива в ТТ оборудовании является качественная и надежная естественная , которая рассчитывается исходя из мощности котельной установки и габаритов топочного помещения. В большинстве случаев, для котельного оборудования, мощностью до 35кВт достаточно организовать:

приточное отверстие с решеткой, сечением 300/300 мм в нижней части противоположной от котла стены)
вытяжное отверстие с решеткой, сечением 400/400 мм на высоте, не более 30 см от потолка.

Важно! Приточно-вытяжная система вентиляции в котельной необходима: в процессе горения топлива создается разряжение, которое компенсируется приточным воздухом. Вытяжка нужна для удаления продуктов горения, попавших в помещение топочной.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Твердотопливные котлы длительного горения с водяным контуром — отечественные производители
Твердотопливные котлы длительного горения с водяным контуром — зарубежные производители

Дымоход

Любой котельное оборудование, в котором тепловая энергия производится путем сжигания топлива, должно быть оснащено дымоотводом. Как правило, дымовая шахта закладывается еще на этапе проектирования здания. Если стационарный дымоход в топочной не предусмотрен, то его следует смонтировать самостоятельно. Чаще всего для этого применяются сендвич-модули из нержавеющей стали, которые представляют собой двустенные, утепленные отрезки дымохода, которые легко собираются в единую конструкцию.

На рисунке показано три варианта обустройства дымохода для ТТ котельной установки.

Основные требования к дымоходу:

Сечение дымоотводящей трубы должно быть постоянным на всем протяжении. Для бытовых моделей это 150 – 200 мм².
Не допускаются изгибы и наклоны дымохода. В случае крайней необходимости допускается смещение не более, чем на 1 м с уклоном участка не более, чем на 30°.
Стыка секций (сендвич-модулей) не должны проходить внутри перекрытия.
Высота дымохода должна обеспечивать разряжение в котле не менее 10 Па.

Важно: Современные кровельные материалы обеспечивают высокий предел огнестойкости. Для предотвращения пожаров рекомендуется оснащать дымоходы искроуловителем.

Этапы монтажных работ

Выше были рассмотрены вопросы, связанные котельным помещением: организацией места монтажа ТТ котла, системы вентиляции и дымоотведения. Итак, как установить твердотопливный котел в доме?

Удалить заводскую упаковку и произвести сборку оборудования согласно документации.
Совет: Не устанавливайте и не подключайте автоматику и навесное оборудование до полного монтажа котлоагрегата на фундамент.
Установите котел на подготовленное основание так, чтобы патрубок дымовых газов находился напротив дымоотводящего канала.
Закрепите установку на фундаменте, используя уровень.
Подключите ТТ теплогенератор к системе дымоудаления.
Установите вентилятор, автоматику на котлоагрегат.

Далее следует этап подключения устройства к коммуникациям, системе отопления и обвязке, согласно выбранной схеме. На этом следует остановиться более подробно.

Схемы подключения

Существует несколько схем обвязки котельной установки, которые реализуются в зависимости от особенностей системы отопления дома.

Схема подключения твердотопливного котла к системе отопления гравитационного типа заключается в следующем: «подача» и «обратка» подключаются непосредственно к котлоагрегату. На «подаче» устанавливается группа безопасности, состоящая из манометра, подрывного клапана и воздухоотводчика. Расширительная емкость монтируется в самой верхней точке отопительной системы. Основное достоинство данной схемы – это энергонезависимость.

Подключение твердотопливного котла к закрытой системе отопления с принудительной циркуляцией, предполагает наличие трехходового клапана, который предотвратит попадание теплоносителя с низкой температурой в котельную установку.

Один из вариантов данной схемы может включать в себя бойлер косвенного нагрева для создания системы ГВС коттеджа. Популярным решением в схеме с ТТ котлом является использование аккумулятора тепла. Данная схема может быть реализована совместно с бойлером косвенного нагрева и контуром «теплых полов».

https://www.youtube.com/watch?v=1z6OOs3Wdh5&feature

В качестве заключения: На основании СНиП, после подключения к коммуникациям и обвязки котлоагрегата необходимо провести гидравлические испытания под давлением 1,3 кг/см². Только после осмотра системы на предмет протечек и ревизии котла можно провести пробный запуск оборудования и настройку терморегулятора.

Установка твердотопливного котла в частном доме не требует особых знаний и специфических работ, но мы настоятельно рекомендуем доверить данную работу профессионалам. От грамотного монтажа зависит долговечность оборудования и микроклимат в вашем жилище.
