Монтаж дымохода из сэндвич: Как собрать сэндвич дымоход своими руками

как сделать правильно, правила монтажа

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Содержание

• Плюсы и минусы сэндвич-дымохода
• Особенности конструкции и материалы для изготовления
• Как монтировать дымоход?
  • Сборка
  • Прохождение через перекрытия и кровлю
  • Размещение трубы на крыше
• Особенности эксплуатации

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

• Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
• Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
• Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
• Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
• На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

• высокая стоимость,
• большой вес,
• сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

Материалы	Особенности конструкции	Плюсы	Минусы
сталь, кирпич засыпной или рулонный негорючий утеплитель	монтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителем	низкая цена материалов, несложный монтаж	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства
сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ними	невысокая стоимость, простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов, относительно небольшой вес конструкции, простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации	небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться
термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочка	срок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурации	обязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться
термостойкая керамика, пено– или керамзитобетон, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетона	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность
термостойкая керамика, кирпич, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахта	средняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахты	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

Как монтировать дымоход?

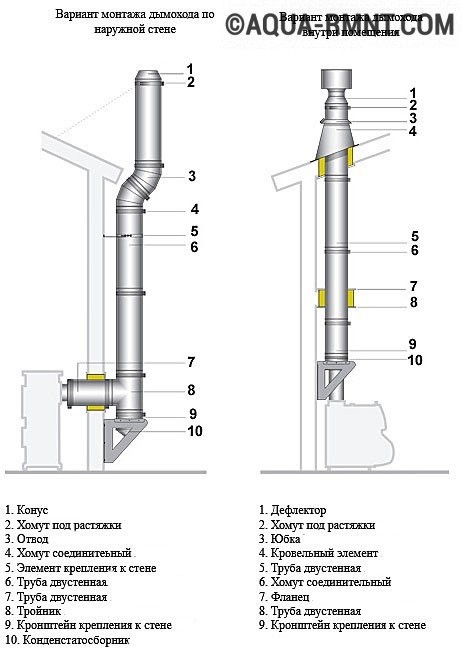

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

Расположение	Плюсы	Минусы
Внутри	может использоваться как дополнительный источник тепла, меньше подвержен образованию конденсата, прост в эксплуатации	сложен в монтаже, уменьшает полезное пространство в помещении, пожароопасен, при нарушении герметичности высок риск отравления угарным газом
Снаружи	прост в монтаже, в помещении находится лишь небольшой участок дымохода, поэтому риск отравления угарным газом меньше, менее пожароопасен	требует серьёзного утепления, больше подвержен образованию конденсата, сложен в обслуживании в зимний период

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

• Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
• Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.
• Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

• Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
• Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.
• Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
• Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.
• Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

• Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
• Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
• Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Монтаж дымохода из сэндвич труб через крышу

Регион доставки: По всей России

Регион доставки По всей России?

Да Нет

По всей России

Екатеринбург

Казань

Москва

Нижний Новгород

Новосибирск

Омск

Пермь

Ростов-на-Дону

Самара

Санкт-Петербург

Челябинск

Абакан

Альметьевск

Казань

Набережные Челны

Нижнекамск

Ангарск

Братск

Иркутск

Арзамас

Дзержинск

Нижний Новгород

Армавир

Краснодар

Новороссийск

Сочи

Артём

Владивосток

Находка

Уссурийск

Архангельск

Северодвинск

Астрахань

Ачинск

Железногорск

Красноярск

Норильск

Балаково

Саратов

Энгельс

Балашиха

Долгопрудный

Домодедово

Жуковский

Коломна

Королёв

Красногорск

Люберцы

Мытищи

Ногинск

Одинцово

Орехово-Зуево

Подольск

Пушкино

Раменское

Реутов

Саранск

Сергиев Посад

Серпухов

Химки

Щёлково

Электросталь

Барнаул

Бийск

Рубцовск

Батайск

Волгодонск

Новочеркасск

Новошахтинск

Ростов-на-Дону

Таганрог

Шахты

Белгород

Старый Оскол

Бердск

Новосибирск

Березники

Пермь

Благовещенск

Брянск

Великий Новгород

Владикавказ

Владимир

Ковров

Муром

Волгоград

Волжский

Камышин

Вологда

Череповец

Воронеж

Грозный

Дербент

Каспийск

Махачкала

Хасавюрт

Димитровград

Ульяновск

Евпатория

Керчь

Севастополь

Симферополь

Екатеринбург

Каменск-Уральский

Нижний Тагил

Первоуральск

Елец

Липецк

Ессентуки

Кисловодск

Невинномысск

Пятигорск

Ставрополь

Златоуст

Копейск

Магнитогорск

Миасс

Челябинск

Иваново

Ижевск

Йошкар-Ола

Калининград

Калуга

Обнинск

Кемерово

Новокузнецк

Прокопьевск

Комсомольск-на-Амуре

Хабаровск

Кострома

Курган

Курск

Петрозаводск

Майкоп

Москва

Мурманск

Назрань

Нальчик

Нефтекамск

Октябрьский

Салават

Стерлитамак

Уфа

Нефтеюганск

Нижневартовск

Сургут

Новокуйбышевск

Самара

Сызрань

Тольятти

Новомосковск

Тула

Новочебоксарск

Чебоксары

Новый Уренгой

Ноябрьск

Оренбург

Орск

Петропавловск- Камчатский

Рыбинск

Ярославль

Рязань

Санкт-Петербург

Северск

Томск

Смоленск

Тамбов

Тюмень

Улан-Удэ

Черкесск

Элиста

Южно-Сахалинск

Якутск

Установка сэндвич-дымохода своими руками

или газовый котел, обязательно должен быть дымоход. Он предназначен для вывода продуктов сгорания наружу.
Самый простой вариант — сделать бутерброд с дымоходом. Трубы в этой системе никогда не охлаждаются, поэтому образование конденсата уменьшается. Отличительной чертой сэндвич-дымохода является простота обслуживания и долговечность. Установка сэндвич-дымохода своими руками не займет много времени. Вы можете убедиться в этом, посмотрев видео.

Особенности конструкции сэндвич-дымохода

«Сэндвич» – любая конструкция, состоящая из трех слоев. Сэндвич-дымоход называется так именно потому, что состоит из трех слоев. Между двумя контурами дымохода находится слой теплоизоляции, обычно выполненный из базальта.

Благодаря теплоизоляции продукты горения не задерживаются в камере сгорания, т.к.:

• Материал внутри конструкции отлично справляется с конденсатом и высокой температурой;
• Термоизолятор не дает перегреваться внешней цепи;
• Увеличивает тягу;
• Конструкция выполнена таким образом, что влага не может попасть на теплоизоляционный слой.

Благодаря тому, что внутренняя часть дымохода выполнена из нержавеющей стали, дымоход никогда не заржавеет. Внешняя часть дымохода может быть изготовлена ​​как из нержавеющей стали, так и из оцинкованной стали, которая не является таким прочным материалом, но стоит дешевле.

Для установки дымохода потребуются следующие материалы:

• Специальная деталь для прохода через крышу;
• Кронштейны для крепления труб;
• Платформа для равномерного распределения веса в месте установки трубы.
• Ревизия с окошком для чистки;
• Хомуты, которыми будут крепиться элементы конструкции;
• Различные адаптеры;
• Колено. В зависимости от изменения направления, 90 или 45 градусов.

Сверху трубу можно украсить конусом или любым другим элементом — грибком, огнетушителем, искрой, воблер, флюгер и так далее.

Сэндвич-дымоход обеспечивает очень хорошую теплоизоляцию, поэтому его можно устанавливать на открытом воздухе. Но лучше этого не делать, так как труба будет функционировать немного хуже. Самый верный вариант — установить в доме дымоход, тем самым минимизировав теплопотери, это видно на видео.

Как подобрать размер дымохода

Чтобы установить дымоход, сначала нужно определиться с его размерами. Узнайте, какого сечения и какой длины должна быть будущая труба.

Сечения труб следующие:

• 140 мм х 140 мм — тепловая мощность менее 3,5 кВт;
• 140 мм х 200 мм — тепловая мощность в пределах 3,5-5,2 кВт;
• 140 мм х 270 мм — тепловая мощность от 5,2 до 7 кВт.

Диаметр внутренней трубы зависит от характеристик отопительного прибора — печи, камина или котла. Площадь поперечного сечения рассчитывается по приведенной выше формуле. Главное, чтобы сечение трубы не могло быть меньше сечения патрубка котла или топки.

При расчете длины дымохода необходимо учитывать следующее:

• Длина трубы по СНиП должна быть не менее пяти метров;
• Труба должна быть не менее чем на полметра выше конька;
• Если кровля из горючих материалов, то дымоход должен быть поднят не менее чем на 1,5-3 метра от конька.
• При наличии рядом с домом пристроек, крыша которых превышает высоту дома, дымоход должен располагаться выше крыши этих пристроек.

Требования к трубе для газового котла

К газовому котлу, как и к любому другому оборудованию, предъявляются определенные требования. Необходимо учитывать конструктивные особенности и расположение. Чтобы все сделать правильно, можете посмотреть видео.

Необходимо учитывать следующие моменты:

1. Монтаж необходимо начинать с котла, затем постепенно поднимать его вверх.
2. Никакие коммуникации не должны касаться строения.
3. Не допускается наличие уступов возле труб.
4. Конструкция должна быть защищена от непогоды. Можно использовать дефлектор или какое-то другое приспособление. Важно учитывать, что защита не должна препятствовать выходу продуктов горения.
5. Температура выходящего дыма должна быть ниже 50 градусов.
6. Если кровля выполнена из легковоспламеняющихся материалов, то должен быть изготовлен искроуловитель. Обычно они представляют собой металлическую сетку с размером ячеек 0,5х0,5 см.
7. Наклонные части труб должны быть гладкими, а не шероховатыми. И площадь их поперечного сечения не должна быть меньше вертикального сечения.

Как правильно установить дымоход

Монтаж дымохода может быть как вертикальным — через крышу, так и горизонтальным — через стену. Подробнее о способах установки смотрите в видео.

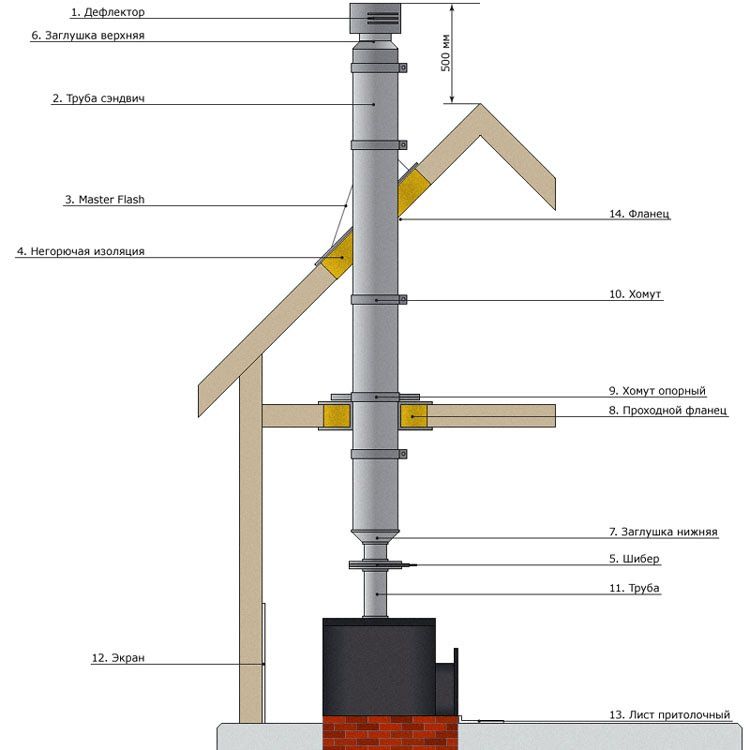

Монтаж труб через крышу:

• Внутри помещений монтаж всех частей труб производится раструбами вверх;
• Для предотвращения выхода конденсата все элементы дымохода размещены друг в друге. Верхние элементы размещаются на нижних частях.
• При установке труб следите за тем, чтобы никакие детали не соприкасались с потолком. Этого можно добиться, поместив трубу в специальный короб, облицованный внутри базальтом.

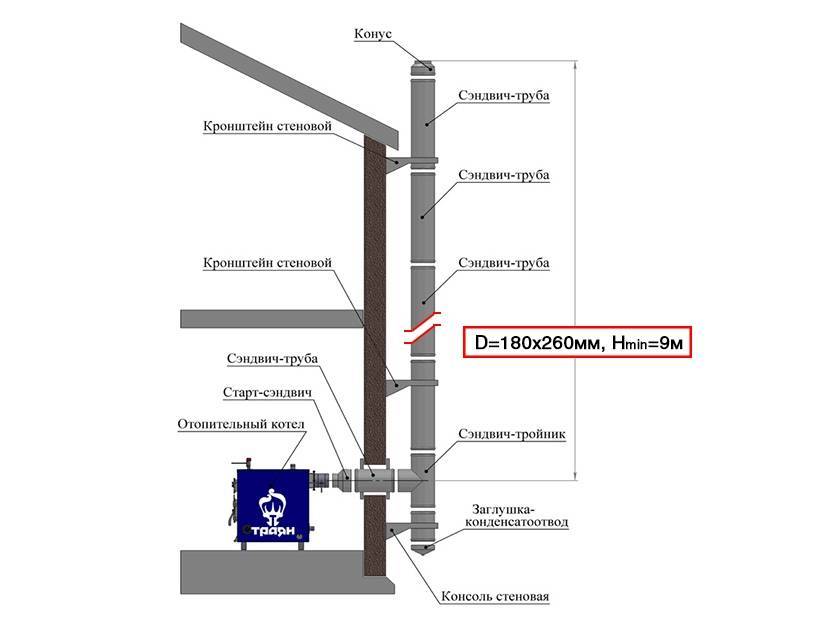

Монтаж через стену:

Завершающий этап

После завершения монтажа необходимо снять защитную пленку с труб. Его лучше не снимать в начале монтажа, так как он может испортить внешний вид труб. Вне зависимости от того, как был установлен дымоход, через стену или крышу, длина по СНиП должна быть 5-6 метров от колосника до оголовка. Во избежание негативного воздействия на конструкции все щели, образующиеся в процессе эксплуатации, следует заделывать. Для этого используют герметик, выдерживающий температуру до 1000 градусов.

Применять так:

• Внутренние трубы обрабатываются по внутренней поверхности, а наружные по внешней;
• Все переходники труб обработаны снаружи;
