Монтаж дымохода из сэндвич труб через стену: Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция

Содержание

Монтаж дымохода из сэндвич труб через стену: важные правила

Сэндвич-трубы становятся все более популярными изделиями, использующимися при обустройстве дымоходов. Это объясняется их доступной ценой, длительным сроком эксплуатации, а также привлекательным внешним видом. Большим плюсом считается и возможность самостоятельного монтажа подобного дымохода несмотря на некоторые нюансы. У строителя-любителя весь процесс может занять не более 2-3 дней при условии, что работа производится по уже готовому чертежу.

Содержание

  • 1 Правила установки
  • 2 «По конденсату» или «по дыму»
  • 3 Стена из кирпича или бетона
  • 4 Стена из дерева
  • 5 Достоинства и недостатки вывода трубы через стену
  • 6 Правила техники безопасности
  • 7 Заключение

Правила установки

Следует помнить о нескольких основных моментах, которые нужно соблюдать при монтаже дымохода:

  1. В месте, которое предполагается использовать как канал, не должно быть коммуникаций.
  2. Проемы, выполненные в стене для прохода вертикального трубного устройства, необходимо закрыть защитным кожухом. Оптимальным вариантом является заполнение пространства теплоизоляционным материалом с последующим заштукатуриванием участка.
  3. Элементы крепления для дымохода должны устанавливаться на расстоянии 60 мм друг от друга.
  4. Данная конструкция предполагает применение двухконтурных систем, поскольку они лучше защищены от механических воздействий. В обязательном порядке устанавливается задвижка, с помощью которой регулируется тяга.

Ознакомившись с вышеперечисленными правилами, можно произвести монтаж сэндвич-дымоходов через стену согласно всем установленным нормативам. Выполняющая свои функции конструкция способна обеспечить эффективную и безопасную работу.

«По конденсату» или «по дыму»

Как известно, у сэндвич-трубы одна сторона шире, вторая – чуть уже. Соединение модулей осуществляется за счет разницы в их диаметрах. Поворот широкого конца вверх (см. рисунок) означает сборку «по конденсату», которая предполагает стекание капель жидкости вниз.

Недостаточно плотная герметизация стыков способна привести к просачиванию дыма через микротрещины, что является минусом такого способа. Подобный вид монтажа сэндвич-дымохода через стену используется довольно часто, поскольку здесь необходимо стекание конденсата вниз. Утечка же дыма на улицу в этой ситуации вовсе не критична.

При повороте более узкого края кверху другой элемент надевается на него широкой частью. Подобную сборку называют «по дыму» (см. рисунок). При таком способе монтажа конденсат способен просочиться через плохо обработанный стык. В этом случае дым проходит беспрепятственно. Подобный тип сборки используется, когда труба располагается внутри помещения и выводится через крышу.

Непрезентабельный вид стекающего по цилиндрическому изделию конденсата компенсирует безопасность, которая обеспечивается за счет полного вывода дымовых газов в окружающее пространство. К тому же качественная герметизация всех стыков не позволяет конденсату просочиться.

Для более надежного соединения модулей в сэндвич-системе применяется термостойкий герметик, затем все стягивается хомутом.

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

  1. Определяется местоположение отопительного оборудования.
  2. Осуществляется разметка.
  3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
  4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
  5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
  6. Специальным термостойким герметиком заделываются щели.
  7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами.
    Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
  8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.
  9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.

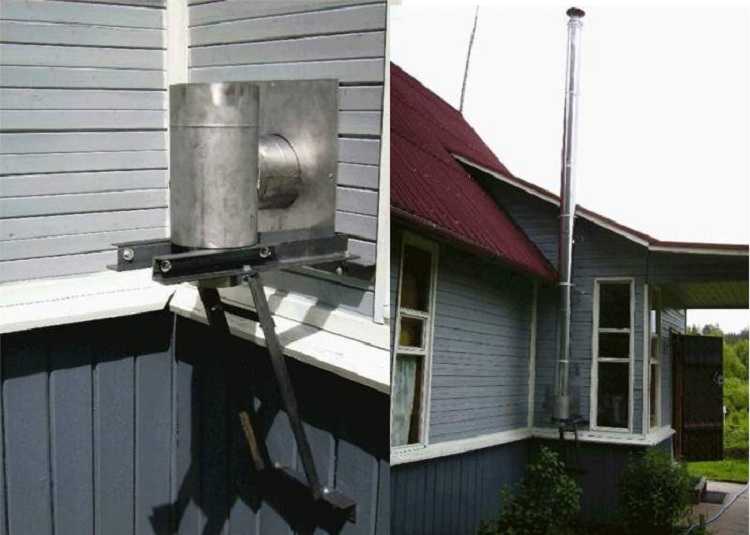

  10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
  11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
  12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
  13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
  14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
  15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
  16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

При возведении кирпичного дымохода расстояние между конструкцией и стеной сокращается до минимума, тем самым придавая ему большую устойчивость. Это требует правильного расчета наружного и внутреннего параметров. Малейшая погрешность может привести к перегреву стен или другим серьезным последствиям. Нижняя часть конструкции, как правило, оснащается отсеком для сбора конденсата. При соединении кирпичного канала и отопительного устройства используются трубы, изготовленные из нержавейки.

Стена из дерева

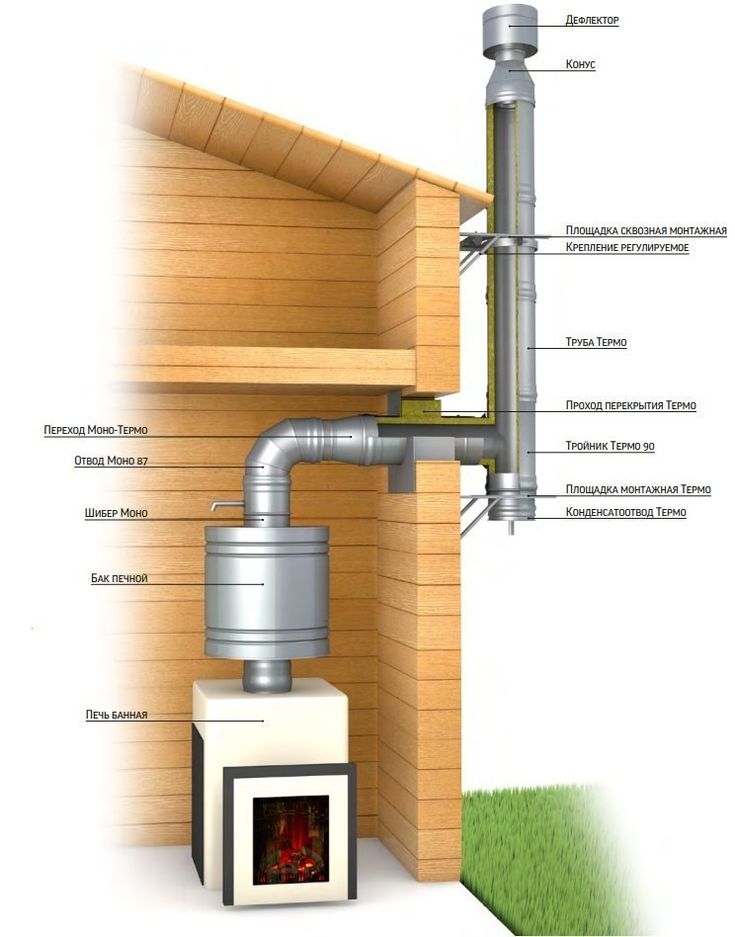

Монтаж дымохода через деревянную вертикальную ограждающую конструкцию аналогичен вышеописанному способу, однако требует определенных мер предосторожности:

  1. Диаметр отверстия, сформированного в стенке, рассчитывается так, чтобы расстояние между максимально разогретой центральной трубой и горючим веществом превышало 450 мм.
  2. Для обеспечения безопасности при выводе рекомендуется использовать сэндвич-панели.
  3. Пространство около печной трубы заполняется специальным утеплителем из базальта. Этот материал отличается повышенной термоустойчивостью, выдерживая температуру в 1000 °C.
  4. Конструкцию желательно оснастить шибером, который закрывается в теплое время года или же в период бездействия.
  5. С наружной и внутренней сторон стена покрывается листами из нержавеющей стали.
  6. Крепление трубы должно отстоять от поверхности вертикальной ограждающей конструкции не меньше чем на 10 см, что необходимо в целях пожарной безопасности.
  7. Обязательна установка искрогасителя.

Монтаж дефлектора полностью избавит вас от проблем, связанных с плохой тягой. Подобное оборудование имеет вид специального зонтика, который монтируется на верхушке трубы. В функции дефлектора входит увеличение перепада давления. Некоторые модели способны самостоятельно разворачиваться по ветру и тянуть весь поток дыма в свою сторону.

Такой метод сборки трубы актуален как для бани, так и для гаража. Прежде чем устанавливать дымоход через стену, необходимо тщательно выполнить все расчеты. Кроме того, не стоит экономить на качественных материалах, поскольку от прочности конструкции зависит жизнь ваша и ваших близких.

Достоинства и недостатки вывода трубы через стену

Дымоход, расположенный в горизонтальной плоскости, обладает множеством плюсов и минусов. К положительным моментам относят следующее:

  1. Грамотное исполнение проекта деревянного дома позволяет вписать дымоход в общую его конструкцию.
  2. Экономия пространства в помещении, поскольку наружное расположение канала сохраняет внутренний объем дома.
  3. Простота сборки и установки в отличие от традиционной технологии монтажа через верхнюю конструкцию здания. Вывод трубы через стену исключает нарушение целостности перекрытий между этажами строения и/или его кровлей.

Среди отрицательных моментов отмечают следующее:

  1. Необходимость утепления внешних стенок дымохода.
  2. Наружное расположение канала требует установки под ним горизонтального участка.
  3. По мнению специалистов, внешняя газоотводящая труба имеет небольшой КПД.
  4. Возникновение определенных трудностей при совмещении дизайна конструкции с экстерьером сооружения.

Правила техники безопасности

Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

При соблюдении главных правил безопасности произвести установку дымохода не составит особого труда. Кроме того, необходимо обеспечить качественное обслуживание канала, предусматривающее его регулярную очистку. Это станет своеобразной профилактикой несчастных случаев во время работы печи.

Заключение

Расположение дымохода в несущей стене является наиболее простым и бюджетным вариантом. Отсутствие работ, связанных с нарушением целостности кровли и межэтажных перекрытий, ускоряет процесс установки канала.

Важно правильно подобрать параметры конструкции и качественно соединить все элементы, поскольку даже маленькие недочеты, допущенные во время сборки системы, способны сделать ее функционирование безрезультатным, а в некоторых ситуациях даже опасным.

Похожие статьи:

Дымоход через стену: особенности конструкции, установка

Зачастую дымоход через стену приходится устанавливать в тех случаях, когда строение уже построено и требуется монтаж внешнего канала. Для этого нужно грамотно рассчитать все нюансы, учесть уровень наклона, особенность самой конструкции и материала, и, безусловно, предусмотреть возможность установки разного рода котлов. Кроме того, важным аспектом правильного функционирования дымохода через стену является верный и последовательный порядок работы, который содержится в соответствующей документации.

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам. Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла. Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации.

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Преимущества и недостатки

При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:

  • Экономия внутреннего пространства.
  • Возможность оборудования канала даже после завершения возведения дома.
  • Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
  • Высокая пожарная безопасность. Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
  • Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.
  • В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.

Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

  • Обязательное утепление (за исключением «сэндвича»).
  • Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
  • От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
  • Сложно подобрать конструкцию к дизайну сооружения.
  • При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

  • Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
  • Произведите разметку, и подготовьте нужного диаметра отверстие.
  • Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
  • Труба стыкуется с котлом, печкой с помощью трех конечного «колена». Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
  • Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
  • Дальше производится монтаж вертикальной части. Обращайте внимание на крепление, используйте только качественные крепежные элементы.

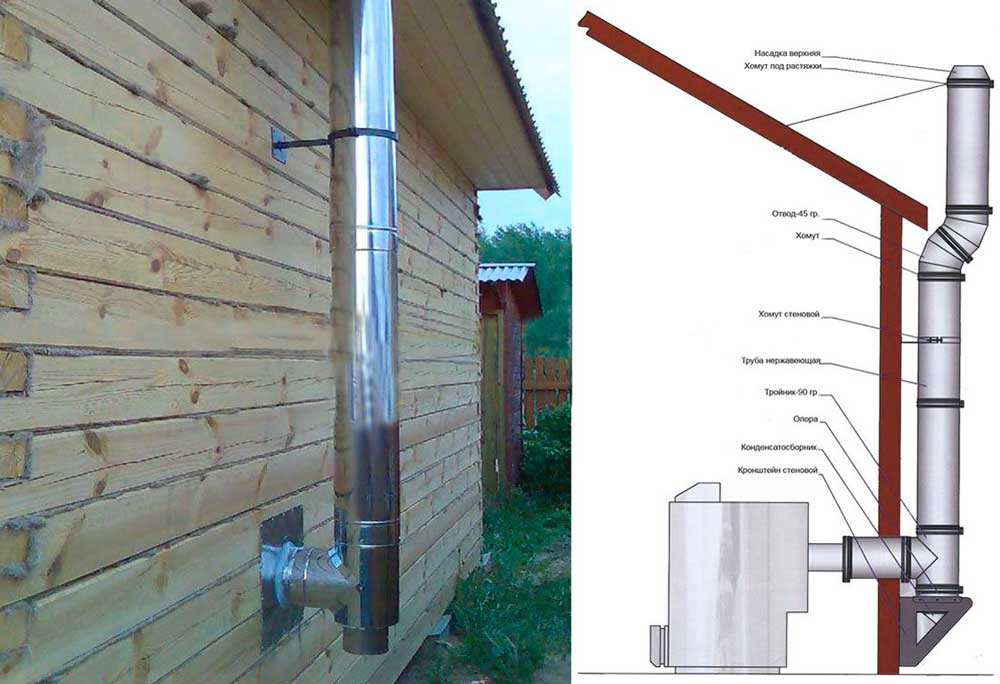

Схема дымохода

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Особенности работы с деревянными стенами

Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.

Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.

Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.

Монтаж дымохода

Проход любого дымохода через стену ответственное занятие, важно правильно рассчитать все нюансы. Вывод дымохода через стену нужно делать только в том месте, где нет никаких коммуникаций. Кроме того, к специфике монтажа в стене относится установка надежной разветвительной системы. Не допускается образования острых углов, они приводят к образованию завихрений, что негативным образом скажется на работоспособности системы.

Варианты вывода дымохода

Выполнять монтаж, нужно начиная от источника тепла, то есть с соединения трубы и котла. Далее переходим непосредственно к креплению перегородки, установке крепления дымохода на стене. Не советуют использовать сделанные своими руками крепежи.

Предварительно, начертите место прохода в стене, отметьте место крепления на наружной стене. Обязательно сделайте правильный проходной узел, как описывалось выше. Особое внимание уделяйте домам из дерева. Как правильно вывести на улицу через кирпичную стену смотрите в обучающих видео, но помните, что особенность всегда одна. Нужно тщательно утеплять место, а также проводить качественную термоизоляцию, во избежание пожара.

После проводки через стену, проводим крепление трубы на кронштейны, заранее установленные на стене. После вывода на крышу, крепится труба дополнительно специальными растяжками, при условии, что высота намного превышает конек кровли.

Инструкция по установке. Как сделать наружный дымоход. Как сделать наружный дымоход

При использовании для отопления дома или квартиры приборов, принцип действия которых построен на сжигании твердого, жидкого или газообразного топлива, одной из важнейших частей такой системы является дымоход. Необходимо вывести из себя угарный газ, губительный для человеческого организма. Именно поэтому от правильности конструкции и работы дымохода зависит безопасность находящихся в помещении людей.

Конструкции дымохода

Существует несколько типов конструкций дымоходов. Выбор проекта установки системы зависит от нескольких условий:

  1. Проектное здание. Расположение комнат, место установки отопительного прибора, сложность фасада, конфигурация кровли и т.д.
  2. Тип нагревательного устройства. Конфигурация выхода, вид топлива, наличие принудительной вентиляции.
  3. Довольно часто в технической спецификации к отопительному прибору и руководствах к нему производитель указывает параметры безопасной эксплуатации дымохода.

Тип дымохода

По месту своего расположения дымоходы подразделяются на следующие виды.

Внутренний. Как правило, такие системы монтируются, если они являются дополнительным источником тепла для обогрева помещения. Дело в том, что температура выхлопных газов от отопительного прибора остается достаточно высокой и может использоваться для обогрева помещения. Обычно внутренние дымоходы оборудуются для отвода газов от камина, имеющегося посреди дома. Они построены из кирпича или камня. В последнее время для внутренних дымоходов часто используют трубы из нержавеющей стали со специальными теплоотводами, которые позволяют получать тепло от отходящих газов. Для более красивого вида дымоходы из нержавейки зашивают гипсокартоном и смотрятся декоративным камнем. Тогда камин выглядит очень оригинально.

Наружные дымоходы . Такие виды систем чаще всего используются для отвода газов от газовых и твердотопливных котлов, установленных в отдельных помещениях, имеющих одну наружную стену.

Такой дымоход практичнее домашнего по нескольким причинам:

  1. Безопасность. При повреждении дымохода снижается риск выброса угарного газа внутрь помещения, что может привести к трагедии.
  2. Также отсутствие дымохода в помещении снижает вероятность возгорания в случае его сильного перегрева. Для наружных дымоходов нет необходимости в устройстве пожарных островков в перекрытиях, если они выполнены из дерева.
  3. Меньше затрат на покупку и установку наружного дымохода. За счет того, что к внешним системам снижены требования безопасности, стоимость значительно ниже, а монтаж проще. Кроме того, стоит отметить, что температура газов после современных котлов с высоким КПД не слишком высока, поэтому по помещениям они вряд ли пройдут. При наличии простых инструментов и элементарных навыков монтаж подобного приспособления можно проводить счет часов.

Типы наружных дымоходов

Наружные дымоходы:

  1. Сталь.
  2. Чугун.
  3. Нерж.
  4. Керамика.
  5. Многослойные трубы.

Первый материал самый простой вариант. Обычно используется для устройства систем отопления в банях, гаражах и подсобных помещениях, то есть там, где отопительный прибор не используется постоянно. Использование стали, как и железных труб для дымоходов, не слишком подходит при наружной установке. Дело в том, что под воздействием влаги, которая гарантированно скапливается на ее поверхности, такая труба быстро ржавеет, что приводит к разрушению металла и появлению коррозионных отверстий, что снижает тягу дымохода. Если покрывать такой дымоход краской, то она должна быть специальной, не боящейся высокой температуры, а стоит этот материал недешево. К тому же дымоход из стали требует сварки, а это дополнительные затраты.

Дымоходный сэндвич для улицы Он имеет такое название, потому что его структура похожа на популярный сэндвич. В разрезе такой дымоход состоит из двух труб. Внутренний выполняет роль непосредственно дымового канала, а второй выполняет декоративную функцию. Между двумя трубами находится слой изоляционного материала. За счет этого внешняя поверхность дымохода не охлаждается, что предотвращает скопление конденсата внутри системы. Именно поэтому при монтаже наружного сэндвич-дымохода нет необходимости устанавливать сборник конденсата внизу дымохода.

Дымоход из нержавеющей стали . Такой дымоход является наиболее оптимальным вариантом для наружного применения. Этот материал не подвержен коррозии, легко монтируется без применения специальных средств. Преимущество такого дымохода в том, что он имеет небольшой вес, а значит, не несет дополнительной нагрузки на фасад здания. Также неоспоримым преимуществом является цена такой системы. Их производство можно наладить в любой жестяной мастерской без применения дорогостоящих технологий. Чтобы смонтировать дымоход из нержавейки, владельцу дома будет достаточно перфоратора, нескольких специальных хомутов (обычно идут в комплекте с дымоходом), отвертки и набора крепежных элементов.

Керамический дымоход . Такие системы относительно дороги. При всех своих достоинствах, а это в первую очередь долгий срок службы, они достаточно капризны в установке. Как правило, их собирают в помещении. Строительство керамического дымохода требует установки специального короба из шлакобетонных блоков, внутри которого он будет установлен. Если такая система строится снаружи, то необходимо учитывать, что строительных работ по обустройству дополнительной коробки не избежать. Именно поэтому керамические конструкции очень редко используются при устройстве наружного дымохода.

Металлические дымоходы. Марки стали при их производстве

При использовании нержавеющей стали для установки наружного дымохода очень важно правильно подобрать толщину стали и металла. Согласно стандартам ЕС для изготовления наружных дымоходов используются следующие марки стали:

  1. 316, 316L – Эта марка благодаря присадкам из никеля и молибдена имеет повышенную кислотостойкость, поэтому меньше подвержена коррозии, что в свою очередь положительно влияет на износостойкость всей системы. Особенно это заметно при использовании жидкого топлива, для которого он предназначен.
  2. Марка 304 отличается от ранее низкого содержания легирующих веществ, поэтому не так хороша для жидкого топлива, однако выигрывает в ценовом эквиваленте.
  3. 409 — Данная марка за счет содержания в своем химическом составе титана обладает высокой прочностью, что благоприятно сказывается на работе в условиях высоких температур. Дымоходы из нержавейки этого вида идеально подходят для работы с твердым топливом, например, коксом или антрацитом. Однако эта марка стали имеет низкую кислотостойкость, что не позволяет такой дымоход работать с котлами на жидком топливе, имеющем высокое содержание серы.
  4. 321, 316 Ti — самые распространенные марки стали. Высокое содержание титана, никеля и молибдена делает их практически незаменимыми для дымохода из нержавеющей стали. Отличная пластичность, термо- и кислотостойкость сделали данные марки лидерами в этой отрасли.

Требуемая толщина стали при производстве дымоходных систем

Помимо марки стали, необходимо обратить внимание на толщину листа, из которого изготовлен дымоход из нержавейки. Лист, толщина которого меньше необходимой, может в процессе эксплуатации дать правильную, что вызовет уменьшение тяги в дымоходе. Лист большей толщины, чем нормативная, наоборот, будет дополнительной нагрузкой на фасад здания, а также теряет в цене.

По регламенту Евросоюза для монтажа наружных дымоходов из нержавеющей стали приняты следующие показатели толщины:

  • Для котлов отопления, работающих на твердом топливе, толщина стенки наружной трубы дымохода должна быть не менее 0,5-0,6 мм.
  • Для котлов на жидком топливе — не менее 0,8 мм.
  • Для газовых отопительных приборов — не менее 1 мм.

Монтаж наружной трубы котла

Итак, с особенностями материалов для устройства наружного дымохода мы разобрались. Наиболее оптимальной системой является нержавеющая труба соответствующей марки стали и толщины стенки (в зависимости от вида топлива, на котором работает котел). Сразу отметим, что если котел полнотопливный, то толщина стенки и марка стали считается топливом с наибольшей температурой горения.

Важным условием монтажа наружного дымохода является отсутствие горизонтальных переходов. Как правило, именно в них наибольшее количество копоти и конденсата, препятствующих нормальной тяге.

Также очень важно расстояние от трубы до конька крыши, что влияет на высоту дымохода. Чем ближе дымоход к вершине конька, тем больше его высота.

Основные требования к изготовлению наружного дымохода:

  1. Монтажные работы необходимо производить «снизу вверх», вставляя каждую последующую секцию внутрь предыдущей. Глубина шва должна быть не менее половины наружного диаметра трубы.
  2. При монтаже наружного дымохода своими руками для герметизации каждый стык обрабатывается специальным герметиком и зажимается хомутом.
  3. Стены, вдоль которых проложен дымоход, должны быть из негорючих материалов. В противном случае необходим технологический зазор или прокладка из бесфазного материала.
  4. На расстоянии 1-1,5 метра участок трубы крепится к стене дома специальным кронштейном. Переходы или другие конструктивные элементы крепятся отдельно.
  5. Необходимо исключить контакт участков наружного дымохода с электропроводкой или газовыми магистралями.
  6. При установке наружного дымохода, выходящего на наружную стену, необходимо предусмотреть ревизионное окно или съемную часть для обслуживания системы.

Поэтапный заказ оформления дымохода:

  1. Проделайте дыру в стене. Он должен располагаться на расстоянии не менее 50 см от самого котла.
  2. Закрепите крепеж, который будет служить опорой для установки дымохода. Крепления для трубы устанавливаются с шагом не более 90 см.
  3. Подсоедините нижнюю часть трубы к котлу.
  4. Выложена верхняя часть дымохода.
  5. Установите конденсатор.
  6. Безопасный дымоход.

Наружный дымоход: фото



Наружный дымоход: видео

11 простых шагов по установке дымохода

Вы планируете приобрести дровяную печь? Помимо установки этого прибора, вам также потребуется установить трубу дымохода.

Хотя это кажется сложной задачей, вы можете выполнить этот проект самостоятельно. Все, что вам нужно сделать, это следовать этому руководству о том, как установить дымоход как профессионал.

Начнем!

Необходимые инструменты

  • Дымоход
  • Труба для дровяной печи
  • Потолочная опорная коробка
  • Пилорама
  • Уровень
  • Регулируемый отлив крыши
  • Штормовой воротник
  • Водосточная труба дымохода
  • Аэрозольная краска
  • Ножницы по металлу
  • Силикон
  • Отвертка
  • Гаечный ключ 5/16

Как установить трубу дымохода (через крышу)

Шаг 1. Измерьте внутренний диаметр дымохода

Чтобы получить эту цифру, все, что вам нужно сделать, это проверить воротник дымохода на вашей печи. Очень важно, чтобы вы выбрали правильный размер. Если вы выберете меньший, вы столкнетесь с плохой тягой и большим количеством креозота.

Помните: креозот является вероятным канцерогеном. Исследования показывают, что это может вызвать рак кожи. Фактически, простое воздействие этого может привести к сыпи, покраснению, жжению, раздражению и зуду, и это лишь некоторые из них.

Шаг 2. Спланируйте расположение дымохода

В идеале дымоход должен быть установлен внутри вашего дома. Если вы поместите его рядом с внешним видом, будет меньше сквозняков, но больше образования креозота.

Кроме того, лучше всего использовать прямую установку. Но если это невозможно и ваша труба должна избегать препятствий, у вас нет другого выбора, кроме как разместить смещения.

Совет от профессионалов:  Если вы живете в США, при установке дымохода вам придется соблюдать строгие местные строительные нормы и правила. Здесь допускается только два смещения на установку, а изгибы не должны превышать 30 градусов.

Шаг 3. Выберите правильный тип установки

Доступны две конфигурации: через крышу или через стену. Вам нужно будет определить, как вы хотите разместить дымоход, чтобы получить правильные материалы.

Например, если вы решите использовать сквозную конфигурацию, вам потребуется приобрести дополнительные элементы, такие как настенные ремни, тройник, тройник с крышкой и настенный коух.

Поэтому я буду говорить о более дешевом и простом способе установки дымохода – через крышу.

Шаг 4. Расчет необходимого количества длин труб

При расчете количества длин труб вам необходимо учитывать следующие указатели:

  • Дымоход должен быть на 3 фута длиннее самой высокой точки (где он проходит через крышу).
  • Дымоход должен быть не менее чем на 2 фута выше и на расстоянии 10 футов от линии крыши.
  • Если вы хотите, чтобы дымоход поднимался на 5 футов над крышей, вам понадобится удлиненный кронштейн на крыше, чтобы сделать его устойчивым к непогоде (например, к снегу и ветру).

Эти измерения помогают регулировать тягу или движение газов в системе дымохода. Помните: на это влияет высота дымохода, температура газов и потоки наружного воздуха, и это лишь некоторые из них.

Если ваш дымоход не соответствует вышеуказанным требованиям, вам будет трудно поддерживать огонь. Хуже того, дым будет просто вываливаться из дровяной печи (а не из дымохода). . Таким образом, плотно прилегающие соединения могут быть перекрыты по мере необходимости.

Как правило, прямая изолированная дымоходная труба (на уровне моря) имеет длину от 10 до 15 футов над устройством. И если для вашего дымохода требуется тройник или колено, размер будет на 30-60% больше, чем обычно.

Также не забудьте измерить угол наклона крыши, так как это поможет вам определить правильный тип оклада.

Шаг 5. Найдите и отрежьте центральную точку трубы дымохода

Теперь, когда вы определили, где будет подниматься труба дымохода, пришло время определить центр этой области.

С помощью потолочной коробки обозначьте место, где вы будете делать разрез. Используйте Sawzall, чтобы прорезать эту область.

Установите потолочные балки с помощью двух шарниров опорной коробки.

Идите на чердак и вставьте коробку в отверстие. Прикрепите его к лагам.

Шаг 6. Определите площадь крыши, которую необходимо разрезать

После пробивки потолка пришло время отметить область крыши. Для этого вам нужно просунуть уровень под секцию печной трубы.

Затем закрутите шурупом участок настила крыши, где будет выходить дымоход. Это поможет вам определить, где резать, когда вы находитесь на крыше.

Шаг 7. Отметьте и вырежьте область крыши

Поместите регулируемый отлив крыши на винт, который вы вставили в крышу. Вы можете использовать это как трафарет, чтобы отметить/распылить краску.

Снова, используя Sawzall, прорежьте отмеченную часть крыши.

Шаг 8. Установите регулируемую планку крыши

Отрежьте верхнюю половину гвоздей планки с помощью Sawzall. Используя ножницы по металлу, отрежьте черепицу на два дюйма от верхней половины.

Нанесите силикон на нижнюю часть планки. Затем вставьте его под верхнюю часть черепицы и прикрутите оклад к крыше. Не забудьте нанести силикон на головки винтов и верхнюю часть оклада.

Профессиональный совет: Вы также можете установить гидроизоляцию с помощью традиционного герметика. Для этого вам нужно нанести полдюйма этого материала на основание и еще половину по его окружности. Просто не забудьте плотно прижать зачеканенную планку, чтобы она встала на место.

Шаг 9. Установка трубы дымохода

Найдите участок трубы с утопленной изоляцией (штыревой конец). универсальный переходник трубы на охватываемый конец.

После установки переходника можно осторожно опустить первую секцию трубы через оклад и опорную коробку.

Шаг 10. Прикрепите штормовой воротник и водосточную трубу дымохода

Перед тем, как спуститься с крыши, обязательно сначала установите штормовой воротник. Вы можете сделать это, поместив силиконовую бусину в месте соединения воротника и дымохода. Используйте торцевой ключ 5/16, чтобы прикрепить заглушку дымохода к трубе.

Помните: эти материалы должны быть установлены, поскольку они помогают предотвратить попадание воды, насекомых или мусора в систему дымохода.

Шаг 11. Установка одностенной трубы дымохода

При использовании телескопической трубы дымохода соедините охватывающий конец с охватываемым концом трубы. Убедитесь, что последняя часть направлена ​​вниз (в сторону печи). Таким образом, капли просто попадут обратно в печь, где они будут сжигаться позже.

Опять же, не забудьте использовать уровень, чтобы обеспечить прямую установку.

И последнее, но не менее важное: привинтите декоративную манжету к потолочной опорной коробке. Вставьте трубу в воротник, и все готово!

Часто задаваемые вопросы

Почему установка дымохода через крышу лучше, чем установка дымохода через стену?

Помимо необходимости в большем количестве материалов, сквозная конфигурация считается менее эффективной. Это уменьшает тягу, так как внешняя температура может легко охладить дымовые газы. Это приводит к конденсации и, в конечном итоге, к образованию креозота.

Какие существуют два типа вентиляции дымохода для дровяных печей?

В зависимости от того, чего вы хотите достичь, у вас есть два варианта:

  • Дымоход с воздушным охлаждением. Как следует из названия, этот «большой» светильник помогает охладить дом. Это потому, что он позволяет воздуху извне поступать в систему.
  • Изолированный дымоход. Этот продукт изолирован стекловолокном, керамическим покрытием или минеральной стенкой. Это может помочь поддерживать безопасную температуру в вашем доме, особенно если вы планируете установить дровяную печь.

Дымовая труба с одинарной или двойной стенкой: в чем разница?

При монтаже дымохода у вас будет два варианта: использование одностенного или двустенного дымохода.

Обе модели окрашены в черный цвет, так как этот цвет лучше всего выдерживает высокие температуры.
