Обычно установка дымохода через стену требуется в том случае, если система отопления оборудуется в уже построенном частном доме. Также аргументом в пользу вывода дымоходной трубы через стену (кирпичную, каркасную или деревянную) может быть экономия места или особенности конструкции здания, не позволяющие вывести ее вертикально через крышу. Существуют правила установки и определенные требования к наружной системе выведения продуктов горения, чтобы она могла эффективно и безопасно эксплуатироваться.

Как вывести дымоход через стену и особенности монтажа

Необходимо точно рассчитать диаметр и длину трубы, которые определяются мощностью котла (или другого отопительного прибора), а также учитываются другие параметры.

Неверный расчёт диаметра и длины дымохода приводит к плохой или избыточной тяге, большому перерасходу топлива и другим негативным последствиям

Выход дымохода в стену при монтаже с газовым котлом должен быть под углом 90 градусов и его необходимо делать строго горизонтальным. Другие отопительные приборы (печи, камины, котлы, буржуйки) позволяют использовать различные переходы и тройники, в том числе 45 градусов (входящие в базовый ассортимент компании «Феникс»).

Горизонтальный переход не должен быть длиннее одного метра, а его оптимальная длина составляет 60 см.

Все вертикальные конструкции должны быть строго перпендикулярны

Рядом с отверстием стены для дымоходной трубы не должно быть никаких коммуникаций.

Вне зависимости от материала изготовления стены, а тем более в том случае, если устройство дымохода осуществляется через стену деревянного дома, требуется неукоснительное соблюдение правил противопожарной безопасности. Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, нужно устанавливать на расстоянии 100-150 см друг от друга.

Преимущества монтажа дымохода через стену

Несмотря на то, что это не самый распространенный способ установки, у него достаточно плюсов:

• экономия пространства в бане, жилой комнате или другом помещении дома или предприятия;
• возможность установки на любом этапе строительства, а также после его завершения;
• простая схема установки;
• высокая пожаробезопасность;
• простота обслуживания.
• проблемы с тягой регулируются наружным дымоходом по высоте намного проще, при этом не затрагивается узел прохода трубопровода через стену и участок до отопительного прибора.

Можно использовать коаксиальные, одноконтурные (моно) или двухконтурные (сэндвич) модели. Неметаллические – одностенные кирпичные и бетонные – самые сложные в исполнении, а при подключении настенного 2-х или 1-контурного газового котла они в принципе не подходят, используются преимущественно при вертикальной конфигурации системы (через кровлю).

Сэндвич-дымоходы через стену от компании «Феникс»

Для производства сэндвич-труб используется коррозионностойкая нержавеющая сталь (Aisi 430, Aisi 409, Aisi 304, Aisi 310, Aisi 316, Aisi 321, пр), толщиной от 0,4 до 1 мм. Доступны диаметры от 100 до 1000 мм. Полная герметичность обеспечивается высокоточной TIG-сваркой швов. Толщина изоляционного слоя может составлять 30, 50 или 100 мм. Он выполнен из базальтового волокна, обеспечивающего устойчивость к перепадам температур, образованию конденсата и сажи. Гарантия на изделия – до 15 лет.

Модульная конструкция, а также наличие большого ассортимента фасонных деталей (отводов, переходов, тройников и пр.) обеспечивает простой и быстрый монтаж. Установку системы отвода продуктов горения могут провести специалисты компании или надежные региональные подрядчики.

Новые публикации

03 ноя 2022, 02:46

Как проверить дымоход

При эксплуатации газовых приборов необходимо вовремя и внимательно проводить профилактику

читать подробнее

03 ноя 2022, 02:45

Возгорание сажи в дымоходах из нержавейки

При интенсивном горении топлива в печном оборудовании накапливается большое количество сажи

читать подробнее

03 ноя 2022, 02:43

Элементы дымохода

Любой дымоотвод включает в себя помимо основных прямолинейных участков также дополнительные детали

читать подробнее

03 ноя 2022, 08:23

Почему нет тяги в дымоходе?

Что влияет на тягу в дымоходе? Как увеличить тягу в дымоходе?

читать подробнее



Дымоход через стену: особенности конструкции, установка

Краткое содержание

• 1 Функциональность и особенности конструкции
• 2 Основные этапы установки
• 3 Особенности работы с деревянными стенами
• 4 Рекомендации специалистов
• 5 Видео: Вывод трубы дымохода котла через каркасную стену

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

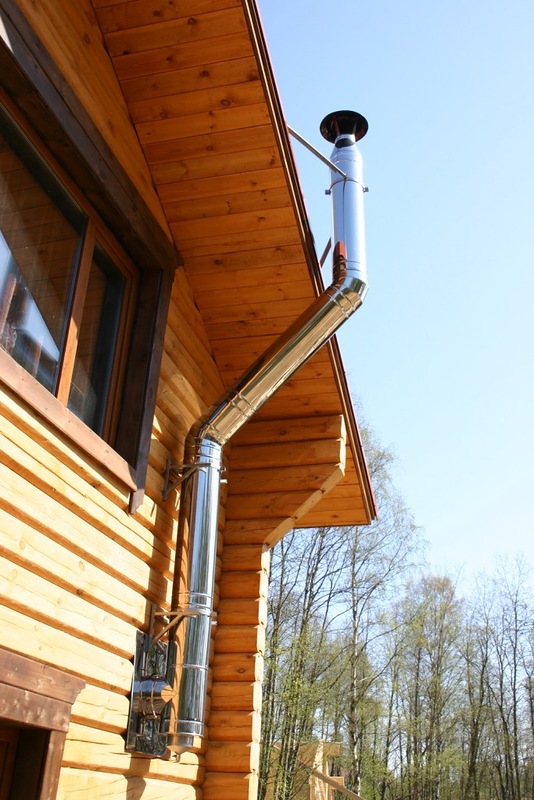

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

•  В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
•  Производится разметка на стене и готовится отверстие нужных размеров.
• Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
•  Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры [ads-mob-1][ads-pc-1]

•  Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
• Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
• Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход. Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом.

Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Рекомендации специалистов

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли > 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы. Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Верхний срез трубы, выходящей на расстоянии в полтора метра, отмеряемого от конька, должен возвышаться над ним на 0,5 метра. Если расстояние составляет полтора метра и более, то труба делается на уровне конька.

[ads-pc-2][ads-mob-2]

Видео: Вывод трубы дымохода котла через каркасную стену

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Установка сэндвич-дымохода своими руками

или газовый котел, обязательно должен быть дымоход. Он предназначен для вывода продуктов сгорания наружу.
Самый простой вариант — сделать бутерброд с дымоходом. Трубы в этой системе никогда не охлаждаются, поэтому образование конденсата уменьшается. Отличительной чертой сэндвич-дымохода является простота обслуживания и долговечность. Установка сэндвич-дымохода своими руками не займет много времени. Вы можете убедиться в этом, посмотрев видео.

Особенности конструкции сэндвич-дымохода

«Сэндвич» – любая конструкция, состоящая из трех слоев. Сэндвич-дымоход называется так именно потому, что состоит из трех слоев. Между двумя контурами дымохода находится слой теплоизоляции, обычно выполненный из базальта.

Благодаря теплоизоляции продукты горения не задерживаются в камере сгорания, т.к.:

• Материал внутри конструкции отлично справляется с конденсатом и высокой температурой;
• Термоизолятор не дает перегреваться внешней цепи;
• Увеличивает тягу;
• Конструкция выполнена таким образом, что влага не может попасть на теплоизоляционный слой.

Благодаря тому, что внутренняя часть дымохода выполнена из нержавеющей стали, дымоход никогда не заржавеет. Внешняя часть дымохода может быть выполнена как из нержавеющей стали, так и из оцинкованной стали, которая не является таким прочным материалом, но стоит дешевле.

Для установки дымохода потребуются следующие материалы:

• Деталь специальная для прохода через крышу;
• Кронштейны для крепления труб;
• Платформа для равномерного распределения веса в месте установки трубы.
• Ревизия с окошком для чистки;
• Хомуты, которыми будут крепиться элементы конструкции;
• Различные адаптеры;
• Колено. В зависимости от изменения направления, 90 или 45 градусов.

Сверху трубу можно украсить конусом или любым другим элементом — грибком, огнетушителем, искрой, воблер, флюгер и так далее.

Сэндвич-дымоход обеспечивает очень хорошую теплоизоляцию, поэтому его можно устанавливать на открытом воздухе. Но лучше этого не делать, так как труба будет функционировать немного хуже. Самый верный вариант — установить в доме дымоход, тем самым минимизировав теплопотери, это видно на видео.

Как подобрать размер дымохода

Чтобы установить дымоход, сначала нужно определиться с его размерами. Узнайте, какого сечения и какой длины должна быть будущая труба.

Сечения труб следующие:

• 140 мм х 140 мм — тепловая мощность менее 3,5 кВт;
• 140 мм х 200 мм — тепловая мощность в пределах 3,5-5,2 кВт;
• 140 мм х 270 мм — тепловая мощность от 5,2 до 7 кВт.

Диаметр внутренней трубы зависит от характеристик отопительного прибора — печи, камина или котла. Площадь поперечного сечения рассчитывается по приведенной выше формуле. Главное, чтобы сечение трубы не могло быть меньше сечения патрубка котла или топки.

При расчете длины дымохода необходимо учитывать следующее:

• Длина трубы по СНиП должна быть не менее пяти метров;
• Труба должна быть не менее чем на полметра выше конька;
• Если кровля из горючих материалов, то дымоход должен быть поднят не менее чем на 1,5-3 метра от конька.
• При наличии рядом с домом пристроек, крыша которых превышает высоту дома, дымоход должен располагаться выше крыши этих пристроек.

Требования к трубе для газового котла

К газовому котлу, как и к любому другому оборудованию, предъявляются определенные требования. Необходимо учитывать конструктивные особенности и расположение. Чтобы все сделать правильно, можете посмотреть видео.

Необходимо учитывать следующие моменты:

1. Монтаж необходимо начинать с котла, затем постепенно поднимать его вверх.
2. Никакие коммуникации не должны касаться строения.
3. Не допускается наличие уступов возле труб.
4. Конструкция должна быть защищена от непогоды. Можно использовать дефлектор или какое-то другое приспособление. Важно учитывать, что защита не должна препятствовать выходу продуктов горения.
5. Температура выходящего дыма должна быть ниже 50 градусов.
6. Если кровля выполнена из горючих материалов, то должен быть изготовлен искроуловитель. Обычно они представляют собой металлическую сетку с размером ячеек 0,5х0,5 см.
7. Наклонные части труб должны быть гладкими, а не шероховатыми. И площадь их поперечного сечения не должна быть меньше вертикального сечения.

Как правильно установить дымоход

Монтаж дымохода может быть как вертикальным — через крышу, так и горизонтальным — через стену. Подробнее о способах установки смотрите в видео.

Монтаж труб через крышу:

• В помещении монтаж всех частей труб производится раструбами вверх;
• Для предотвращения выхода конденсата все элементы дымохода размещены внутри друг друга. Верхние элементы размещаются на нижних частях.
• При установке труб следите за тем, чтобы никакие детали не соприкасались с потолком. Этого можно добиться, поместив трубу в специальный короб, облицованный внутри базальтом.

Монтаж через стену:

Завершающий этап

После завершения монтажа необходимо снять защитную пленку с труб. Его лучше не снимать в начале монтажа, так как он может испортить внешний вид труб. Вне зависимости от того, как был установлен дымоход, через стену или крышу, длина по СНиП должна быть 5-6 метров от колосника до оголовка. Во избежание негативного воздействия на конструкции все щели, образующиеся в процессе эксплуатации, следует заделывать. Для этого используют герметик, выдерживающий температуру до 1000 градусов.

Применять так:

• Внутренние трубы обрабатываются по внутренней поверхности, а наружные по внешней;
• Все переходники труб обработаны снаружи;

Rock-Vent Class A Сквозной монтаж через стену Обзор установки

• 23 апреля 2020 г.

Настенный комплект — это лучший вариант для упрощения покупки большого количества компонентов в одном комплекте. Хотя каждая установка дымохода класса А отличается, есть несколько общих моментов, которые необходимо принять во внимание, прежде чем приступить к работе, чтобы убедиться, что вы заказываете правильные компоненты.

Размещение прохода через стену

Размещение — это первый пункт, который необходимо принять во внимание. Размещение сквозного прохода через стену будет определять длину трубы печи по сравнению с необходимой длиной трубы дымохода класса А. Чем выше в стене вы разместите стеновой проход, тем менее изолированная труба дымохода вам понадобится. Вам нужно будет принять во внимание зазоры, необходимые для трубы печи по отношению к потолку. Как правило, одностенная труба печи должна располагаться на расстоянии 18-20 дюймов от потолка, а двухстенная труба печи должна быть на расстоянии 8-9 дюймов.» от потолка.

Толщина и тип стенки

Толщина стенки должна учитываться при использовании любого комплекта для сквозного монтажа. Сквозной проходной элемент Rock-Vent позволяет трубе класса А безопасно проходить сквозь стену и может регулироваться от От 4 до 8 дюймов. Для более толстых стен, таких как стены фундамента, для дополнительной регулировки доступен сквозной удлинитель на 12 дюймов. Вы также должны обратить внимание на внешний материал сайдинга. Для алюминиевого и винилового наружного сайдинга комплект отделки сайдинга должен быть установлен поверх накладки прохода через стену, чтобы гарантировать отсутствие утечек.

Внешние опоры

После установки прохода через стену можно начать с установки опоры тройника, которая выдержит вес вертикальной секции трубы дымохода. Вы должны убедиться, что опора тройника прикреплена к твердой и прочной стене. Тройниковая опора может регулироваться на расстоянии от 2 до 5 дюймов от стены и может поддерживать до 60 футов вертикальной трубы. Когда вы добавляете вертикальные секции трубы, вы должны прикрепить настенную подставку к трубе дымохода через каждые 8 ​​футов, чтобы помочь стабилизировать трубу дымохода. Как и тройник, настенная подставка может регулироваться на расстоянии от 2 до 5 дюймов от стены. В случае, если труба находится дальше от стены дома, доступна удлиненная настенная опора, обеспечивающая регулировку до 14 дюймов.

Свес карниза и выступы

Крыша всегда будет нависать над боковыми стенами дома. Крыша всегда будет больше нависать над стенами с карнизной стороны дома, а не с фронтонной. Большинство карнизов свисают от 12 до 16 дюймов. Этот большой выступ оставит вас с длинной горизонтальной трубой, которая не совсем полезна для тяги. Доступны смещенные колена, чтобы уменьшить потребность в длинной горизонтальной трубе.

Угловые отводы доступны с изгибами 15 и 30 градусов. Комплект локтей Rock-Vent Class A включает 2 локтя и опору для локтя. Чем длиннее участок трубы, который вы вставите между двумя коленями, тем большего смещения вы сможете добиться. Вы также должны учитывать свои ограничения по росту. Например, если вы используете трубу длиной 36 дюймов между двумя коленами под углом 15 градусов, у вас будет окончательная высота 44,375 дюйма для этих трех компонентов. Если расстояние между проходом через стену и карнизом меньше 44,375 дюйма, вам необходимо либо использовать комплект колена 30 градусов, либо опустить проход через стену на стене. Мы предлагаем таблицу смещения в описании продукта на странице комплекта колена.

Пространство крыши

Высота дымохода, согласно строительным нормам, вы должны находиться не менее чем на 3 фута над крышей и на 2 фута выше любой части крыши в пределах 10 футов по горизонтали. Подробнее о правиле высоты дымохода 10/3/2 можно прочитать в этой статье. Когда дымоход находится со стороны карниза, он должен будет проходить намного выше над крышей, чем если бы он был со стороны фронтона. Если над крышей выступает более 5 футов трубы дымохода, вам необходимо убедиться, что у вас есть комплект крепления крыши Rock-Vent для дополнительной поддержки трубы.

Измерительная форма и список деталей

Вот несколько важных моментов, которые следует учитывать при сборке компонентов дымоходной системы Rock-Vent Class A . Для оптимальной работы и безопасности очень важно всегда следовать инструкциям по установке. Нужна помощь в составлении списка запчастей? Пожалуйста, свяжитесь с сертифицированным техническим специалистом Rockford, и мы будем рады помочь! Вы можете найти нашу форму для измерения через стену здесь, по этой ссылке.
