Монтаж ендовы ондулин

Содержание

1 Особенности монтажа ендовы Ондувилла при различных углах уклона
2 Монтаж ендовы Ондулин на кровле
- 2.1 Монтаж обрешетки
- 2.2 Монтаж ендовы Ондулин
3 Монтаж ендовы при использовании Ондулин компакт
4 Кровля из ондулина: какие есть особенности монтажа ендовы?
5 Монтаж ендовы ондулин

Особенности монтажа ендовы Ондувилла при различных углах уклона

Ендова – внутренний угол, образованный пересечением двух смежных скатов, – самая нагруженная часть крыши. Неточности и ошибки в конструкции этого узла, зачастую оборачиваются серьезными протечками и разрушением несущих конструкций. Монтаж ондувиллы в ендовах требует особого внимания.

Внутренний угол, образованный двумя смежными скатами, называется ендовой, или разжелобком. Ендова самая нагруженная часть крыши: зимой в ней собирается снег с двух скатов и конструкция испытывает огромные нагрузки. Ошибки, допущенные при расчетах или во время монтажа ендовы часто заканчиваются протечками и разрушением конструктивных элементов.

Нагрузки, возникающие в ендове, непосредственно связаны с размерами и углом наклона кровли. При увеличении площади ската и уменьшении уклона масса снежного мешка возрастает, и наоборот, крутые и короткие ендовы испытывают меньшие нагрузки.

Наиболее ответственной задачей при устройстве ендовы является правильный выбор сечения стропил и устройство обрешетки под ондувиллу. На крышах с разным уклоном конструкция этого узла имеет некоторые особенности, и мы их рассмотрим отдельно.

Устройство ендовы на крышах с небольшим уклоном

При устройстве ендовы с небольшим уклоном следует соблюдать следующие правила:

1. Вдоль оси ендовы монтируются диагональные стропила. Брусья устанавливаются с таким расчетом, чтобы расстояние между ними равнялось 15 см – ширине желоба универсальной ендовы Ондулин.

Между диагональными стропилами, точно по оси ендовы устанавливается дополнительный брус, который усиливает конструкцию и служит опорой для желоба ендовы. Его толщина – 15 см (2х7,5 см).

Дополнительный брус устанавливается на 75 мм ниже, чем диагональные стропила, при этом образуется желоб, в который ляжет ендова Ондулин.

2. По обе стороны внутреннего угла на ширину 25-30 см монтируется сплошная обрешетка под ондувиллу. Для ее устройства используется обрезная доска, соответствующая толщине брусьев основной обрешетки под ондувиллу: например, при сечении брусьев 50х50 мм используется доска толщиной 50 мм или 2 доски толщиной 25 мм.

3. На дно ендовы укладывается подкладочная или гидроизоляционная пленка, например, Ондутис А120 Смарт. Полотнище располагается вдоль оси внутреннего угла, а его края укладываются на скаты.

При монтаже гидроизоляционного материала на прилегающих скатах необходимо следить, чтобы он оказался поверх гидроизоляции ендовы. В этом случае деревянная конструкция разжелобка оказывается полностью защищенной от воды.

Установка ендов Ондулин ведется от карниза. Первый элемент монтируется с небольшим вылетом и в дальнейшем выравнивается по срезу черепицы Ондувилла. Места нахлестов ендов друг на друга дополнительно изолируются монтажной лентой Ондутис BL.

4. Монтаж ондувиллы выполняется в соответствии с инструкцией:

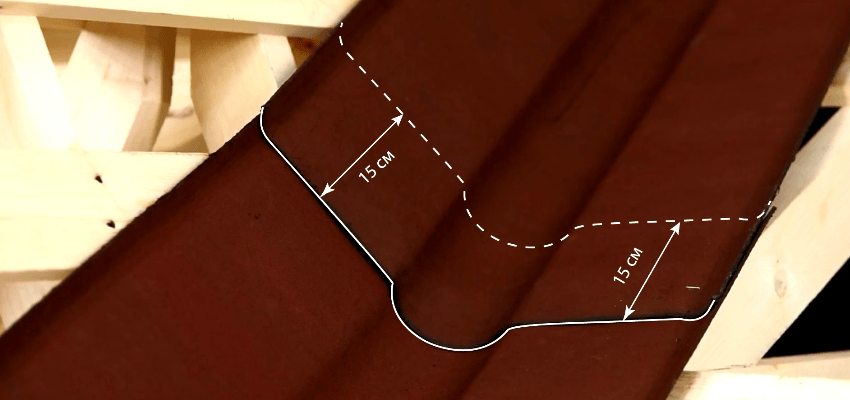

– расстояние от среза ондувиллы до оси ендовы должно равняться 15 см,

– расстояние от точек крепления ондувиллы до оси ендовы должно равняться 20 см (вылет 5 см),

– пространство под волнами черепицы Ондувилла заполняется подходящим материалом или гребнями универсального заполнителя Ондулин.

Устройство ендовы на крышах с крутыми скатами

Главное отличие ендов на крышах с крутыми скатами заключается в использовании менее прочных стропил:

– как правило, сечение диагональных стропил равно сечению остальных стропил крыши,

– допускается установка одного диагонального стропила, составленного из двух обычных, но в этом случае усложнится монтаж универсальных ендов Ондулин.

Во всем остальном устройство ендовы и порядок монтажа ондувиллы полностью соответствуют описанным выше.

Монтаж ендовы Ондулин на кровле

Ендовой называется внутренний угол, образованный пересечением двух смежных скатов. В этом месте крыша испытывает максимальные климатические нагрузки, так как зимой в ендове собираются тяжелые снежные мешки, а во время дождя желоб принимает воду с большой площади кровли.

При монтаже ендовы часто допускаются ошибки, которые приводят к протечкам и разрушению стропильной системы. В таких ситуациях ремонт кровли и стропильной системы неизбежен и оборачивается большими затратами.

Монтаж обрешетки

При монтаже ендовы устанавливается дополнительная усиленная обрешетка из досок шириной не менее 10 см. Доски монтируются вдоль линии пересечения скатов на расстоянии 15 см друг от друга, при этом желоб ендовы Ондулин размещается точно между досками, а полки ендовы опираются на них всей плоскостью.

Обрешетка ендовы должна обеспечивать глубину в нижней точке желоба 7,5 см.

Монтаж ендовы Ондулин

1. Монтаж элементов ендовы начинается от карниза. Первый элемент укладывается вровень с карнизным свесом кровли и фиксируется в верхних углах двумя саморезами.

Последующие элементы укладываются с нахлестом 15 см.

2. Для того, чтобы правильно раскроить листы ондулина под углом, разметка производится в два приема:

– сначала целый лист прикладывается на место и размечается с запасом – отметки наносятся на 5-10 см дальше оси ендовы. Лишняя часть отрезается,

– заготовка повторно укладывается на место и выполняется точная разметка вдоль границы желоба ендовы. Припуск обрезается.

Раскрой ондулина осуществляется ножовкой по дереву, электрическим лобзиком или ручной циркулярной пилой. Для облегчения работы полотно ножовки необходимо смазать машинным маслом.

3. Уложите лист на обрешетку так, чтобы его срез совпал с границей желоба ендовы. Закрепите ендову и ондулин. Вбивайте гвозди в каждую волну на расстоянии 5-7 см от края листа, и одновременно с ондулином Вы закрепите ендову.

4. Подрежьте первый элемент ендовы вровень с линией карниза.

В заключение дадим несколько советов. Для защиты от протечек выполните дополнительную гидроизоляцию нахлестов и свесов кровли:

– в местах нахлестов поперек ендовы наклейте две полоски монтажной ленты Онтутис BL, и при укладке плотно прижмите элементы друг к другу,

– при монтаже листов ондулина установите универсальный заполнитель карниза.

Помните, что любая ошибка при монтаже и оформлении ендовы может привести к протечкам и повреждению кровельного покрытия.

Монтаж ендовы при использовании Ондулин компакт

Ендова – это внутренний угол крыши на стыке двух смежных скатов. На этот узел приходятся самые высокие нагрузки, поэтому при возведении стропильной системы и монтаже кровли на него обращают особое внимание. Для гидроизоляции стыка на крыше из ондулина Компакт используются универсальные ендовы Ондулин.

Зимой в ендовах собирается большое количество снега. Нередки случаи, когда неверно рассчитанная стропильная система не выдерживает нагрузок и ендова проваливается или переламывается пополам.

От того, насколько правильно выполнены гидроизоляция и монтаж ендовы зависит влагонепроницаемость узла в целом.

Кровля Ондулин Компакт. Технические особенности

Битумные листы Ондулин Компакт отличаются от кровельного материала Ондулин Смарт размерами и толщиной:

– размер листа – 100 см х 76 см,

– толщина листа – 2,6 мм.

Частые нахлесты листов образуют прочную систему из ребер жесткости, поэтому небольшая разница в толщине особой роли не играет.

Универсальная ендова Ондулин имеет размер 100 см х 36 см.

Монтаж ендовы

1. Чтобы предотвратить разрушение ендовы от высоких нагрузок, между смежными скатами монтируется усиленная обрешетка. Доски укладываются на ширину 25-30 см по обе стороны от оси ендовы.

Глубина желоба должна равняться 75 мм, при этом дно ендовы Ондулин должно опираться на деревянное основание.

2. Дощатое основание ендовы укрывается гидроизолирующей пленкой Ондутис А100, Ондутис А120 или рулонной битумной гидроизоляцией.

Концы полотнищ ветро-влагозащитной пленки скатов укладываются поверх гидроизоляции основания ендовы, это исключает возможность попадания конденсата на утеплитель и конструкции крыши.

3. Установка ендов ведется от карниза. Первый элемент устанавливается с небольшим припуском за линию карниза и в углах фиксируется гвоздями. После окончания монтажа выступающая часть ендовы обрезается вровень со скатами крыши.

4. Вторая и последующие ендовы укладываются с перекрытием 15 см. Верхний элемент обрезается вровень с кровлей на коньке крыши.

Чтобы исключить затекание воды между элементами, места нахлестов дополнительно герметизируются монтажной лентой Ондутис BL. Полоски наклеиваются поперек нахлеста на расстоянии 5 и 10 см от края ендовы.

5. Выполняется монтаж ондулина на скатах. Листы обрезаются таким образом, чтобы расстояние от их края до осевой линии ендовы равнялось 5-6 см.

Чтобы не повредить смонтированную ендову, раскрой и подгонка листов выполняются с особой осторожностью.

6. Ендова и листы Ондулин Компакт крепятся одновременно. Гвозди вбиваются в гребень каждой волны на расстоянии не более 7 см от свеса (не более 13 см от оси ендовы).

Монтаж листов Ондулин Компакт и ендов осуществляется фирменными гвоздями для ондулина. Расход гвоздей составляет 15 гвоздей на 1 лист или 20 гвоздей на 1 кв. метр.

Кровля из ондулина: какие есть особенности монтажа ендовы?

Ендова – достаточно удобный элемент крыши. Перекрывает стыки конструкции и стык с вертикальной стеной. Какие существую нюансы при монтаже ендовы (ондулин)?

Для монтажа ендовы кровли из ондулина используются специальные элементы, называемые “ендовы Ондулин”, изготовленные также из ондулина и, как правило, поставляемые в комплекте с листами ондулина. Эти элементы укладываются на специально для этого смонтированную обрешетку.

Минимальная глубина ендовы по вертикали равна 75 мм. Листы режутся в направлении, параллельном ендове с учетом напуска на перекрытие, равным 40 мм.

В процессе монтажа ендовы используют изоленту под названием ОНДУФЛЕШ. На последнем фото можно увидеть пример правильного монтажа ендовы.

Обустройство ендовы не является сложным монтажом достаточно знать что под ее нужно непременно устанавливать дополнительную обрешетку, так как она является перегружаемым элементом. Ендова из ондулина представляет собой такой отштампованный элемент:

И монтаж особых ньюансов не имеет. Ендова монтируется как на утепленную крышу так и без нее.

Что бы выполнить укладку гибкой черепицы в ендове и на скатах он должен осуществляется одновременно и начинать нужно с первого от карниза ряда.

Но прежде всего Вам нужно уложить гидроизоляцию:

полотнище подкладочного материала шириной 100 см настилается вдоль ендовы так, чтобы нахлесты на скаты составляли 50 см, после чего крепится к основанию кровли. Края полотнища фиксируются гвоздями, которые вбиваются с шагом 10 см на расстоянии 3-5 см от кромки полотнища, 1. Крайний элемент черепицы с более пологого (более короткого) ската должен заходить в ендову и перехлестывать через ее ось не менее чем на 30 см. Излишек обрезается по линии, нанесенной на основу в процессе подготовки.

закрепить ендову можно двумя методами:

при помощи битумной мастики,

при помощи строительного фена наплавления основы.

Перед началом монтажа покрытия на втором скате выполняется дополнительная разметка: на расстоянии 10 см от оси ендовы на уже уложенную черепицу наносится еще одна линия – граница подрезки. По ней будут выравниваться элементы черепицы, монтируемые на второй скат.

При монтаже ендовы из ондулина что бы не повредить гидро и пароизоляцию следует обрезку делать очень аккуратно.

Монтаж ендовы ондулин

При угле наклона крыши от 5° до 10° (уклон от 1/11 до 1/6) требуется сплошная обрешётка из доски или фанеры. Концевой нахлёст: 30 см, боковой нахлёст: 2 волны*.

При угле наклона крыши от 10° до 15° (уклон от 1/6 до 1/4) делается обрешётка с интервалом 45 см по осям. Концевой нахлёст: 20 см, боковой нахлёст: 1 волна*.

При угле наклона крыши от 15° (уклон от 1/4 и более) делается обрешётка с интервалом 61 см по осям. Концевой нахлёст: 17 см, боковой нахлёст: 1 волна*.

*Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешётки и увеличить нахлёсты.

В качестве обрешётки можно использовать доски или брус. Рекомендуемое сечение бруса 40х60 или 50х50 мм. Чем больше расстояние между стропилами, тем больше должно быть сечение обрешётки. Необходимо строго выдерживать расстояние между обрешёткой, для этих целей можно использовать деревянный «интервал».

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши. Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлёст в 3, а не в 4 листа. Иначе может произойти деформация углов.

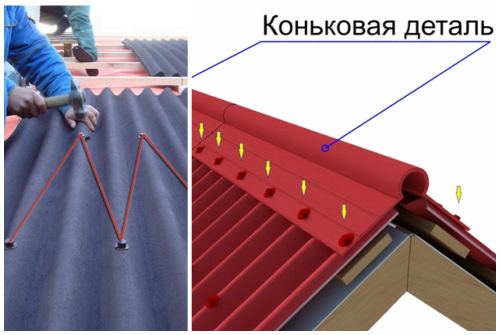

Для крепления одного листа необходимо 20 гвоздей. В ту волну, где потом будет нахлёст следующего листа гвозди забивать не надо. Сначала закрепляется лист по 4 углам. Низ листа крепится по каждой волне. Остальные два ряда гвоздей прибиваются через одну волну к обрешётке, при этом обязательно крепятся края листа.

Свес листа на карнизе должен отступать от края обрешётки на 5-7 см.

Если на доме устанавливается водосточная система или надо закрывать щели на карнизе для улучшения внешнего вида, то можно использовать карнизную планку. Карнизная планка имеет специальные места для сгиба на различном расстоянии от края, что позволяет регулировать её свес. ОНДУЛИН должен крепиться на расстоянии не более 5 см от края листа.

Для оформления щипца (фронтона) используйте специальный щипцовый или коньковый элемент ОНДУЛИН. Монтаж начинается с нижней части щипца. Нахлёст составляет 15 см.

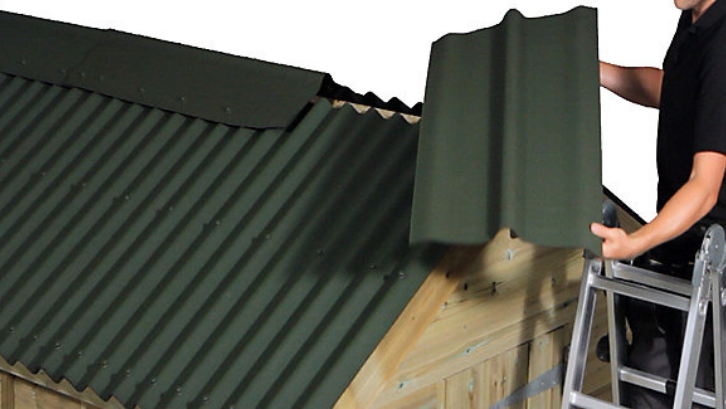

Крепление коньковых элементов нужно начинать с противоположного превалирующим ветрам края с нахлёстом 12,5 см. Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешётки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Боковой стык кровли со стеной или трубой оформляется при помощи планки бокового примыкания. Планки устанавливаются снизу вверх с нахлёстом 10-15 см. Верх планки примыкания прижимаются к стене металлической полосой и промазывается герметиком.

Торцевой и боковой стык кровли с вертикальной стеной можно оформить при помощи ендовы ОНДУЛИН. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза. Стык ендовного элемента со стеной и угловые соединения ендов необходимо надежно гидроизолировать самоклеящейся лентой ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа ОНДУЛИНА. По боковым сторонам используется планки бокового примыкания. Верх фартука и планки примыкания прижимаются к стене металлической полосой и промазывается герметиком. Примыкание к трубе сзади оформляется при помощи самоклеящейся ленты ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

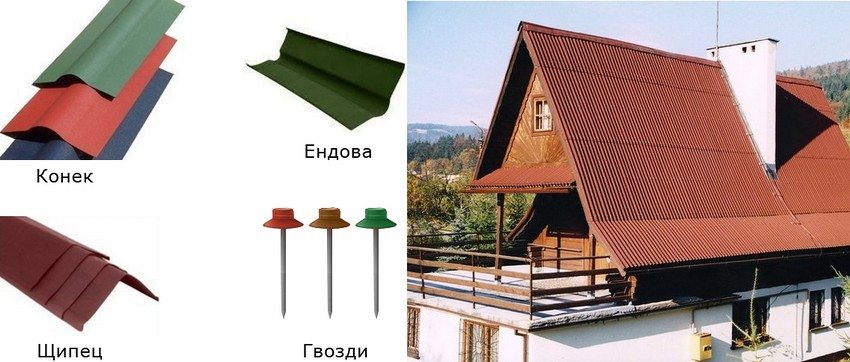

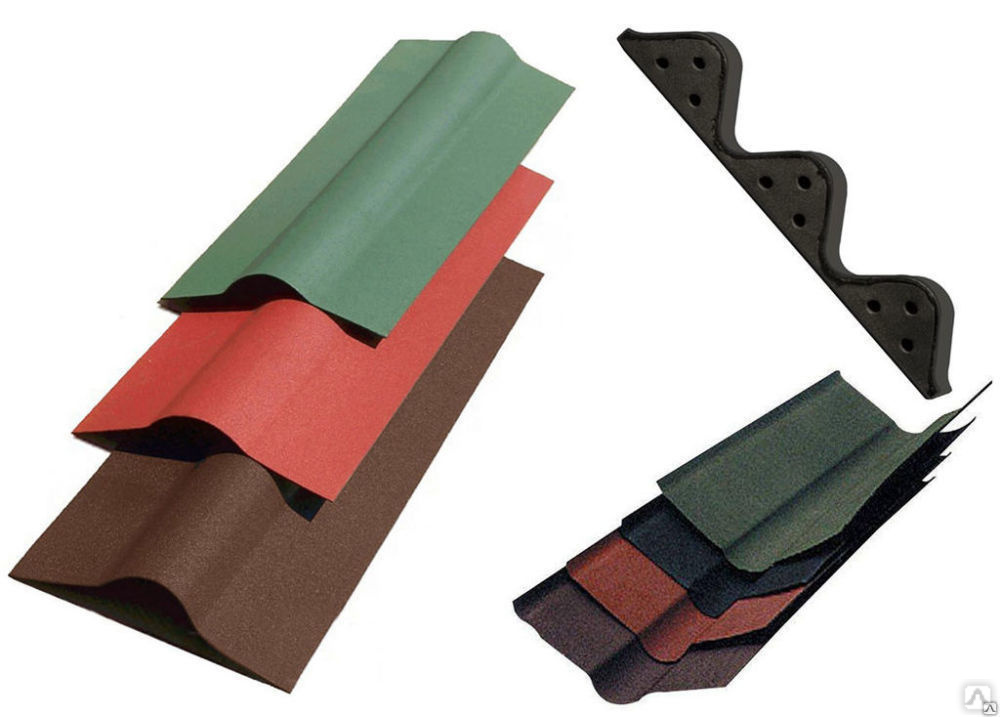

Для оформления ендов используйте специальные ендовы ОНДУЛИН. Для их крепления требуется дополнительная обрешётка. Нахлёст элементов ендовы составляет 15 см. Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Внешний излом кровли можно оформить при помощи конькового элемента ОНДУЛИН. Нахлест коньковых элементов составляет 10-15 см. Для закрытия просветов и обеспе чения вентиляции можно использовать заполнитель карниза.

Внутренний излом кровли можно оформить при помощи ендовы ОНДУЛИН. Нахлёст ендовных элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза ОНДУЛИН используется для закрытия просветов листов на карнизе, между коньковым элементом и листом ОНДУЛИН а также в местах примыкания кровли к стене, ендовах и ребрах. Применение заполнителя карниза зависит от вентиляции каждой кровли.

Вентиляционная труба ОНДУЛИН оформляет выпуск вентиляционного канала/вытяжки через кровлю. Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве. Прибивайте трубу по каждой волне. Верхний лист должен иметь нахлест поверх основания.

Карнизную планку можно использовать в качестве подоконного отлива. Карнизная планка имеет специальные места для сгиба, что позволяет применять её на различных размерах оконных коробок.

Теги: #Монтаж ендовы ондулин

устройство, монтаж своими руками, фото, видео

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Содержание статьи

1 Ендовые крыши
2 Особенности стропильной систем
3 Обрешетка
4 Устройство ендовы
- 4.1 На крыше из металлочерепицы
- 4.2 Из профнастила и шифера
- 4.3 Черепица
- 4.4 Ондулин
- 4.5 Жестяные крыши

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

Соединение стропил

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.
Обрешетка делается в два раза чаще
Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.
Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны
Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.
Под ондулин между двумя досками должен быть зазор в 15 см
При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

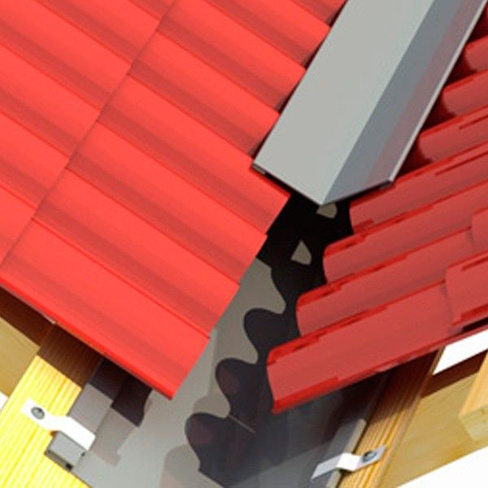

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

инструкция, технология, кровля своими руками

В современном строительстве используются самые разнообразные материалы. Каждый из них имеет свои плюсы и минусы. Но прежде чем приобрести тот или иной вариант, следует знать, как его использовать, например, ондулин. Сегодня его все чаще применяют для покрытия кровли. А как производится монтаж ондулина? Есть ли какие-то особенности и можно ли выполнить работу своими руками, без помощи профессионалов? Давайте разберемся в этих вопросах.

Основные характеристики ондулина

Прежде чем познакомится с тем, как производится монтаж ондулина своими руками, стоит лучше узнать о самом материале. Он впервые появился на строительном рынке в середине прошлого века. Ондулин производился одноименной компанией во Франции. Сегодня его выпускают многие производители как в Европе, так и в нашей стране.

Основу материала составляют спрессованные волокна целлюлозы. Ее пропитывают специальным, хорошо очищенным битумом. Также, для большей прочности и увеличения срока службы ондулина, его дополнительно скрепляют полимерными смолами. Внешний слой рассматриваемого материала для покрытия крыши состоит из минерального наполнителя. Чтобы придать ондулину привлекательный внешний вид, его окрашивают. При этом используют безвредные природные пигменты на основе минеральных веществ.

Основные технические характеристики ондулина следующие:

толщина листа всего три миллиметра;
ширина ондулина составляет 95 сантиметров;
длина данного материала для кровли равна двум метрам. Но это значение учитывается только при транспортировке и хранении. Монтаж ондулина на крышу производится внахлест. Поэтому его полезная длина равна около 160 сантиметров;
очень важный параметр – это вес. В нашем случае один лист материала для покрытия крыши имеет массу в 6 килограммов. Если сравнивать с шифером, то вес ондулина будет меньше практически в четыре раза. Это существенно упрощает его монтаж своими руками.

Также в технических характеристиках указывается высота волны. Она составляет 36 миллиметров. Такая «гофра» улучшает прочность ондулина на изгиб.

Плюсы и минусы ондулина

Если вы решили использовать тот или иной материал для покрытия крыши своего дома, то обязательно захотите узнать его положительные и отрицательные стороны. Если речь идет об ондулине, то к его плюсам специалисты относят следующее:

Материал устойчив к биологическим «опасностям». Благодаря пропиткам из смолы и полимеров, ондулин не боится плесени и насекомых.
Материал является экологически безопасным. При его производстве используется, в основном, натуральное природное сырье.
Ондулин легко переносит длительное пребывание под ультрафиолетовыми лучами. При этом он не теряет своего цвета. Это значит, что крыша будет иметь привлекательный внешний вид на протяжении всего срока эксплуатации.
Малый вес. Эта особенность не только упрощает монтаж материала на кровлю своими руками, но и позволяет немного сэкономить на стропильной системе.
Ондулин является хорошим шумоизолятором.

Также некоторые специалисты к положительным сторонам данного материала для кровли относят и срок службы. Производитель дает 15 лет гарантии. Но если монтаж произведен правильно, то кровля прослужит и 25-30 лет. Но дело в том, что некоторые современные материалы для кровли, например, металлочерепица или профлист, могут эксплуатироваться и до 50 лет. Поэтому длительный срок эксплуатации вряд ли входит в достоинства ондулина.

Если говорить о недостатках, то в первую очередь стоит упомянуть не слишком большую устойчивость к перепадам температур. Если ондулин слишком нагреть, то он начинает плавиться. А при температуре выше 270 градусов материал начнет гореть. Если на улице большие морозы, то ондулин становится хрупким и легко ломается.

Не смотря на эти минусы материал пользуется популярность. Это связано с его привлекательным внешним видом и малым весом. Кроме того, ондулин легко монтировать даже на сложной крыше своими руками. Все это значительно перекрывает недостатки материала.

Подготовка основания

Перед тем, как монтировать ондулин, нужно подготовить основание. На стропильную систему укладывается обрешетка. Инструкция по монтажу ондулина указывает следующие ее параметры в зависимости от угла наклона ската:

если это значение менее десяти градусов, то обрешетка должна быть сплошной. Это нужно для того, чтобы ондулин не прогибался под воздействием снежного покрова. В качестве материала для обрешетки чаше всего выбирают листы на основе древесины. Это может быть ДСП, ОСБ или достаточно толстая фанера;
в случае уклона ската от 10 до 15 градусов, инструкция по монтажу разрешает использовать разряженную обрешетку. Доски шириной в 10-15 сантиметров монтируют с шагом в 45 сантиметров;
при уклоне ската более 15 градусов шаг обрешетки для ондулина можно увеличить до 60 сантиметров.

Но, не смотря на такие рекомендации от производителей указанные в инструкции, многие специалисты советуют в любом случае использовать сплошную обрешетку. Это, во-первых, сделает так, что монтировать ондулин на крышу будет легче. Во-вторых, не даст ему прогибаться под весом осадков или вашим собственным, во время работ по эксплуатации кровли.

Стоит ли использовать гидроизоляцию

Очень часто перед укладкой ондулина рекомендуют расстелить специальную подложку. Она будет играть роль гидроизоляции. А нужна ли такая дополнительная защита, ведь из-за нее возрастет стоимость всего кровельного «пирога»? Большинство специалистов за эти дополнительные расходы. Свое мнение они аргументируют следующим:

Ондулин хорошо держит воду, но в местах крепления могут возникнуть небольшие протечки. Поэтому перед монтажом материала на крышу, следует использовать специальную пленку.
Такая гидроизоляция защитит от конденсата. В зимний период теплый воздух из внутренних помещений будет контактировать с холодной крышей. А во время солнечной погоды, наоборот, кровля будет нагрета, а пространство на чердаке останется холодным. В результате таких перепадов образуется конденсат. А ведь любая влага, попавшая на деревянные элементы стропильной системы, быстро выведет их из строя.
Если чердачное помещение будет жилым, то гидроизоляция нужна в обязательном порядке. Плюс ко всему в кровельный «пирог» включается и защита от водяного пара. Дело в том, что большинство утеплителей при намокании теряют значительную часть своих теплоизоляционных «способностей».

Поэтому подложку под ондулин в виде гидроизоляции и пароизоляции нужно делать обязательно. Для этого может подойти толстая полиэтиленовая пленка или специальная мембрана.

Правила укладки ондулина

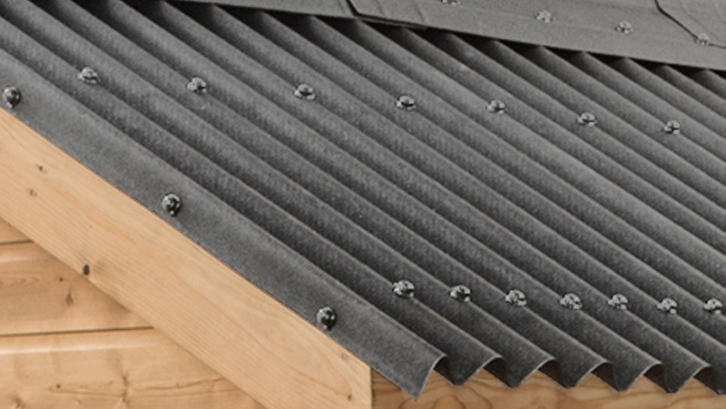

Монтаж кровли из ондулина можно легко выполнить самостоятельно. Листы весят мало, поэтому всю работу можно сделать одному, но лучше позвать помощника. Технология установки ондулина на крышу выглядит следующим образом:

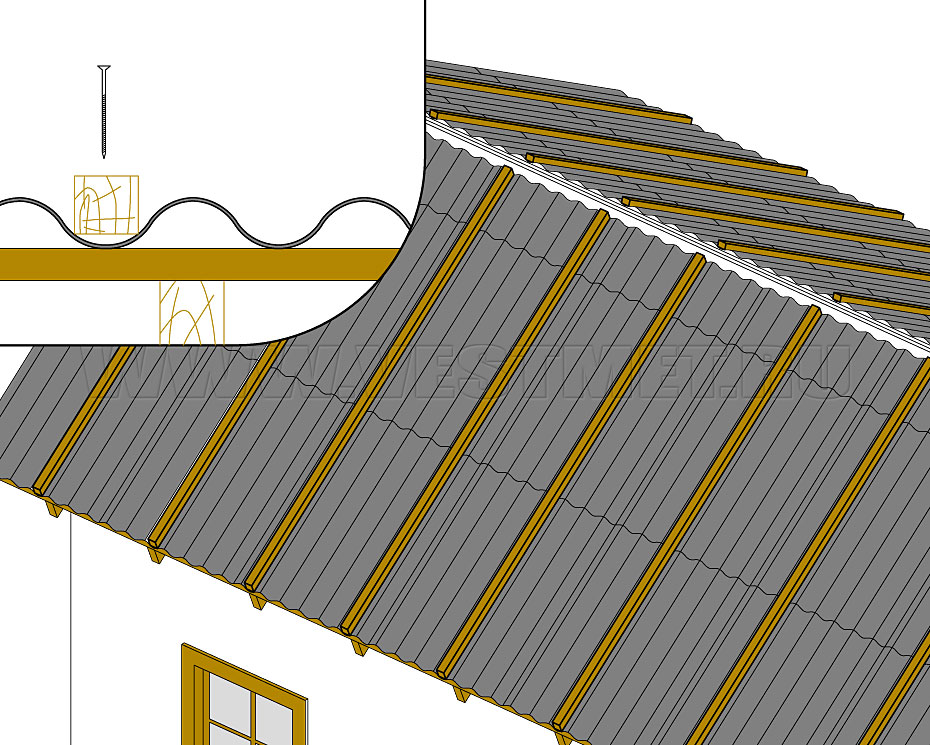

После монтажа гидроизоляции следует произвести подготовку обрешетки. Как только подложка под ондулин будет уложена, можно приступать к креплению самого кровельного материала. Начинать необходимо с нижнего ряда, у карниза. Вначале производится установка целого листа. Далее укладывается остальной материал в ряд вдоль карниза.
Схема монтажа ондулина подразумевает монтаж следующего ряда начинать с половины листа. Это позволит уменьшить количество нахлестов на боковых стыках.
При укладке каждого последующего ряда на крышу следует использовать натянутую веревку. В этом случае листы ондулина будут крепиться строго параллельно карнизу.
Материал укладывается внахлест. Его величина, так же как и в случае с обрешеткой, зависит от угла наклона ската кровли. Если это значение меньше десяти градусов, то вертикальный нахлест должен составлять не менее 30 сантиметров. На боковых стыках листы ондулина должны заходить друг на друга на две волны. При уклоне ската кровли в пределах 10-15 градусов, монтаж производится с вертикальным нахлестом в 20 сантиметров, и с боковым в одну волну. Если крыша имеет угол более пятнадцати градусов, то боковой нахлест листов ондулина остается таким же, а вертикальный уменьшается до 15-17 сантиметров.
Технология монтажа этого кровельного материала подразумевает использование для крепежа ондулиновые гвозди. Они должны иметь защиту от коррозии. Вместо гвоздей некоторые специалисты рекомендуют воспользоваться саморезами. Но и они должны быть оцинкованными и иметь дополнительную резиновую шайбу.
Количество точек крепления на каждый лист ондулина должно быть не менее 20. Такое количество обеспечит более надежный монтаж. Гвозди или саморезы крепятся в верхней части волны по всему периметру листа.
Делая крепления нужно точно рассчитать свои силы. Забивать гвоздь или закручивать саморез нужно так, чтобы он не повредил ондулин. При этом кровельный материал должен быть прочно закреплен на своем месте.

После установки и закрепления всех листов ондулина на крыше следует приступить к монтажу доборных элементов. Лучше всего их всех приобретать у одного производителя. Ендовы, коньковые и щипцовые элементы, в этом случае, будут идеально подходить как по внешнему оформлению, так и по способу монтажа. Смотрите также иллюстрированные пошаговые инструкции. Первая часть.

Вторая часть.

Некоторые дополнительные рекомендации

Инструкция по укладке ондулина на кровлю не представляет особой сложности. Но лучше перед началом работ все-таки познакомится с некоторыми рекомендациями от специалистов, а именно:

начало монтажа следует «согласовать» с погодой на улице. Дело в том, что согласно инструкции от производителя с ондулином нужно работать при определенной температуре окружающего воздуха. Это связано с особенностью материала. Работы по покрытию кровли с помощью ондулина можно проводить при температуре выше минус пяти градусов. Если будет холоднее, то материал станет более жестким и ломким. Также не желательно работать, если температура окружающего воздуха более 30 градусов;
начинать работы по монтажу ондулина нужно с подветренной стороны. Листы материала достаточно легкие и обладают большой парусностью. Это может существенно осложнить работы в ветреную погоду;
укладывая ондулин у карниза крыши, обратите внимание на свес. Этот материал мягкий, поэтому делать его большим нельзя. Максимальный свес должен составлять не более 70 миллиметров;
для разметки ондулина удобно использовать цветной карандаш, контрастный по отношению к расцветке самого материала;
для резки листов применяют обычную ножовку по дереву. Чтобы материал не застревал в зубьях, полотно можно смазать маслом. Если объем работ большой, то можно применять и электрические пилы, в том числе и циркулярные;

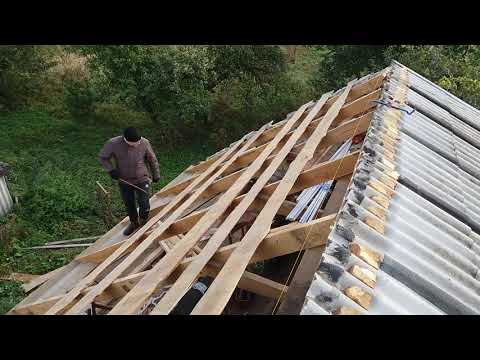

если вы будете проводить ремонт старой крыши покрытой ондулином, то прежнюю кровлю нужно полностью удалить. Также демонтируется старый слой гидроизоляции. Только после этого можно приступать к монтажу нового кровельного материала. Это позволит листам ондулина лечь ровно, без бугров и ям. Такой монтаж обеспечит наиболее долгий срок эксплуатации;
установка ондулина облегчается тем, что материал хорошо тянется и гнется. Но нужно стараться не переусердствовать. Если листы будут слишком натянуты или изогнуты, то в этих местах материал быстро перетрется и кровля начнет протекать;
в процессе монтажа ондулина вам, скорее всего, придется передвигаться по крыше, уже покрытой кровельным материалом. Делать это нужно осторожно. Ступать следует на выпуклые поверхности, на вершину волны. Ставить ногу в углубления нежелательно, чтобы не повредить ондулин;
стоит строго соблюдать схему монтажа. Вначале укладывается нижний ряд у карниза, затем постепенно двигаемся к коньку. В этом случае, благодаря тому, что листы будут монтироваться внахлест, снизится риск появления протечки.

Соблюдая эти правила монтажа ондулина можно обеспечить для своего дома надежную и достаточно долговечную кровлю. Самое главное – это не спешить и стараться не повредить материал, как при транспортировке, так и при укладке.

ОНДУВИЛЛА. Руководство по установке — Скачать PDF бесплатно

Похожие документы

Руководство по кровле жилого дома

Руководство по устройству кровли жилого дома СОДЕРЖАНИЕ Детали здания и аксессуары…… 1 Знакомство с панелями и обращение с ними…… 2 Резка и обрезка…. 3 Подготовка крыши…… 3 Уклон крыши…. 3 Замена кровли…

Дополнительная информация

Требования к применению битумной черепицы

Ассоциация кровельщиков Альберты Требования к применению битумной черепицы Раздел 1 Кровельные настилы 1. 1 Общие положения Битумную черепицу нельзя укладывать непосредственно на жесткую изоляцию. Когда Асфальт

Дополнительная информация

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ЧЕРЕПКИ

РУКОВОДСТВО ПО УКЛАДКЕ ЧЕРЕПКИ СОДЕРЖАНИЕ 01. Общие условия 01. Требования к материалам 02. Термины 07. Оценка требований к гонту 08. Подготовка кровли 10. Укладка гонта E версия 2006 ОБЩИЕ УСЛОВИЯ

Дополнительная информация

Руководство по установке черепицы

Руководство по укладке гонта Приступая к работе Стремясь улучшить окружающую среду, NewTech производит кровельную черепицу, которая на 90% состоит из переработанного постиндустриального пластика. Производство

Дополнительная информация

СТАНДАРТНЫЕ ПРОЦЕДУРЫ МОНТАЖА МЕТАЛЛИЧЕСКИХ КРОВЕЛЬНЫХ СИСТЕМ

СТАНДАРТ ПО ПРИМЕНЕНИЮ КРОВЛИ (RAS) № 133 СТАНДАРТНЫЕ ПРОЦЕДУРЫ УСТАНОВКИ МЕТАЛЛИЧЕСКИХ КРОВЕЛЬНЫХ СИСТЕМ 1.

Область применения 1.1 Настоящий стандарт по применению был разработан для предоставления согласованной информации для

Дополнительная информация

ЛАМИНИРОВАННАЯ АСФАЛЬТОВАЯ ЧЕРЕПКА ПРЕМИУМ Даллас, Техас Таскалуса, Алабама Филлипсбург, Канзас

Инструкции по нанесению ЭТО ИНСТРУКЦИЯ ИЗГОТОВИТЕЛЯ ПО ПРИМЕНЕНИЮ ДЛЯ ОПИСАННЫХ УСЛОВИЙ КРОВЛИ. TAMKO BUILDING PRODUCTS, INC. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА УТЕЧКИ ИЛИ ДРУГОЕ КРОВЕЛЬНОЕ ПОКРЫТИЕ

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ для кровельных панелей Grand Rib-3 / Multi Purpose / & Classic Rib

РУКОВОДСТВО ПО УСТАНОВКЕ Для кровельных панелей Grand Rib-3 / Multi Purpose / & Classic Rib Grand Rib-3 / Multi-Purpose / Classic Rib Grand Rib-3 / Multi Purpose / & Classic Rib Панели Grand Rib 3 прочные,

Дополнительная информация

СОДЕРЖАНИЕ.

Общие условия 2. Требования к материалам 3. Условия 4. Расчет потребности в гонте 4. Подготовка кровли 6. Укладка гонта 9 — 1 —

СОДЕРЖАНИЕ Общие условия Требования к материалам 3 Термины 4 Оценка требований к гонту 4 Подготовка кровли 6 Укладка гонта 9Руководство по применению гальки Галька Руководство по применению — — b a 3a 3b

Дополнительная информация

Classic Products, Inc. Руководство по установке стоячих фальцев ClickLock

Classic Products, Inc. Руководство по установке стоячих фальцев ClickLock Classic Products, Inc. 8510 Industry Park Drive Piqua, OH 45356 800.543.8938 Содержание стр. Введение 1. 1 Введение. 2. 1 Панели.

Дополнительная информация

Глава 9: УСТАНОВКА КРОВЛИ

9.1 БАРЬЕР ПРОТЕЧКИ (ЗАЩИТА ОТ ЛЬДА И ВОДЫ) 9.2 ПОДКЛАДКА ЧЕРЕЗ ЧЕРЕПКУ 9. 3 УСТАНОВКА ФАРТУКА ЖЕЛОБА И D-ОБРАЗНОЙ КРОМКИ 9.4 УСТАНОВКА ЧЕРЕЗКИ 9.5 ВЕНТИЛЯЦИОННЫЙ КОЛПАЧОК КОНЬКА Инструменты, необходимые каждому волонтеру: Молоток (16 унций

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ КРОВЛИ

РУКОВОДСТВО ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ КРОВЛИ MIGHTY-RIB PBR (R-Panel) Независимо от того, является ли ваш кровельный проект новой установкой или заменой крыши, и является ли ваше здание жилым, коммерческим или сельскохозяйственным,

Дополнительная информация

Шаблоны винтов Крыша и стены 403-279-2766 TR-36 MD-36 TSM-32. PBR-панель

Схемы винтов Крыша и стены внахлест Нижний нахлест ¾ 9 TR-36 36 5/8 6 MD-36 36 ½ 8 TSM-32 32 1¼ 12 Панель PBR 36 Нижняя кромка Схема винтов применима ко всем профилям, кроме MD36 (1 винт рядом с каждым ребром ) Высокий

Дополнительная информация

Инструкции по установке реберных кровельных панелей со скидкой

Ребристые кровельные панели со скидкой Direct Metal Roofing Plus Инструкции по установке Все вопросы и проблемы звоните по телефону 904-696-9700 Дополнительная информация

Указания по укладке ламинированной черепицы Malarkey

S Инструкции по укладке ламинированной черепицы 1 Указания по укладке ламинированной черепицы Malarkey ОБЩИЕ ИНСТРУКЦИИ Укладывайте ламинированную черепицу Malarkey в соответствии со строительными нормами и местными поправками.

Чтобы получить

Дополнительная информация

Заключительные проверки проводятся только при посещении объекта. Доступ к огороженным дворам должен быть запланирован.

КРОВЛЯ ОТДЕЛ ИНСПЕКЦИИ ЖИЛЫХ ЗДАНИЙ www.ci.blaine.mn.us Этот раздаточный материал предназначен только в качестве руководства и частично основан на Строительном кодексе штата Миннесота 2015 г., постановлениях города Блейн,

Дополнительная информация

Оглавление. Подробное руководство по установке панелей SS675 со стоячим швом в западных штатах, обшивке и заводским чертежам. Примечания для проектировщиков/установщиков..

Подробное руководство по установке панелей SS675 со стоячим фальцем, накладок и заводских чертежей Содержание Страница раздела Страница раздела Примечания для проектировщиков/монтажников.. 1 Размещение и выбор крепежа. 2-3

Дополнительная информация

КИ СфБ. (4-) Нн2. Ондулин. Мини профиль. Ондулиновая садовая крыша. Ондулин Строительные Изделия, ООО

CI SfB (4-) Nn2 Профиль Onduline Mini Ондулин Серия садовых крыш Onduline Building Products Ltd Ондулин Серия садовых крыш Onduline Mini Profile Разработаны новые листы Onduline Mini Profile

Дополнительная информация

Sun Windows Общая информация Инструкции по установке окон Sun New Construction

Sun Windows Общая информация Раздел 1 G F H H H A. Нанесите атмосферостойкий барьер B. Нанесите ленту для гидроизоляции порогов C. Установите водонепроницаемые прокладки на пороги D. Загерметизируйте обратную сторону ребра гвоздя по бокам и сверху, установите окно, закрепите

Дополнительная информация

КОНСТРУКЦИЯ КРЫШИ Типы крыш Двускатная крыша Шатровая крыша Вальмовая крыша

КОНСТРУКЦИЯ КРЫШИ Общий вид здания во многом зависит от линий крыши и кровельных материалов. У дизайнера есть много стандартных дизайнов на выбор, и он должен найти

. Дополнительная информация

HERITAGE WOODGATE ЛАМИНИРОВАННАЯ АСФАЛЬТОВАЯ ЧЕРЕПКА Даллас, Техас

Инструкции по нанесению ЭТО ИНСТРУКЦИЯ ИЗГОТОВИТЕЛЯ ПО ПРИМЕНЕНИЮ ДЛЯ ОПИСАННЫХ УСЛОВИЙ КРОВЛИ. TAMKO BUILDING PRODUCTS, INC. НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УТЕЧКИ ИЛИ ДРУГОЕ КРОВЕЛЬНОЕ ПОКРЫТИЕ

Дополнительная информация

Руководство по монтажу фальцевой кровли

Руководство по монтажу СТОЯЧЕЙ ФАЛЬЧИВОЙ КРОВЛИ Absolute Steel Бесплатный телефон 877-833-3237 / Телефон 480-768-1618 / Факс 480-768-1514 Дополнительная информация

Испанская плитка Titan Old World

Руководство по установке Титан Старый Свет Испанская плитка Титан Производство Телефон: 407-587-5492 Факс: (866) 859-8607 www. titanroofsystems.com Ред. 70908 Этот документ включает рекомендуемую и рекомендуемую установку

Дополнительная информация

МОСТОВАЯ КОМПАНИЯ. Инструкция по установке. Ультра 2000. Включает:

BRIDGE & SUPPLY COMPANY Руководство по установке Ultra 2000 Включает: Руководство по установке Ultra 2000 Стандартные профили Trim Руководство по установке Ultra 2000 Страница 2 Содержание Профиль Ultra 2000, цвета

Дополнительная информация

Металлическая черепица VAIL. Инструкции по применению. Custom-Bilt Metals 13940 Magnolia Ave. Chino, CA 91710

Инструкции по укладке металлической черепицы VAIL 13940 Magnolia Ave. Chino, CA 91710 Инструкции по укладке металлической черепицы VAIL При установке или ходьбе по металлической черепице VAIL: 1. Защита от падения OSHA

Дополнительная информация

Руководство по установке МЕТАЛЛИЧЕСКАЯ КРОВЛЯ MATTERHORN НА ВЕЧНУЮ ЖИЗНЬ.

МАТТЕРХОРН Стоячий шов

Руководство по установке МЕТАЛЛИЧЕСКАЯ КРОВЛЯ MATTERHORN НА ВЕЧНУЮ СЛУЖБУ MATTERHORN Размещение компонентов системы стоячего фальца G F J K I A. Панель со стоячим фальцем B. Прижимная планка Valley/боковая стенка D G B C A

Дополнительная информация

Отдельные вспомогательные конструкции, которые не содержат кондиционируемой площади пола, освобождаются от налога.

РАЗРЕШЕНИЕ НА КРОВЛЮ ЖИЛЫХ ДОМА: Разрешение на кровельные работы требуется для кровли жилых домов и гаражей в соответствии с Разделом R105 Международного Жилищного Кодекса. Обновлено 11/2013 Город

Дополнительная информация

ГОРОД ОЗЕРО БЕЛОЕ МЕДВЕДЬ СТРОИТЕЛЬНО-ИНСПЕКЦИОННЫЙ ОТДЕЛ 4701 Шоссе 61 Озеро Белое Медвежье, MN 55110 Факс: 651-429-8503. Замена кровли: битумная черепица

ГОРОД УАЙТ-БЭР-ЛЕЙК СТРОИТЕЛЬНЫЙ ОТДЕЛ ИНСПЕКЦИИ 4701 Highway 61 White Bear Lake, MN 55110 Факс: 651-429-8503 Замена кровли: битумная черепица Это краткое изложение стандартных требований, основанных на

Дополнительная информация

КОНСТРУКЦИЯ КРЫШИ Типы крыш Двускатная крыша Шатровая крыша Вальмовая крыша

. Дополнительная информация

Инструкции по установке плакированного окна с прямым остеклением

Инструкции по установке облицованного окна с прямым остеклением Оклад и герметизация подоконника: 2. Обзор правильной последовательности оклада показан на рис. 1. Пожалуйста, внимательно прочитайте всю инструкцию по установке

Дополнительная информация

Перед установкой прочтите и поймите все инструкции по установке и меры предосторожности. ОБЩИЕ ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ

AC TOPSEAL САМОКЛЕЯЩАЯСЯ, С ГРАНУЛИРОВАННОЙ ПОВЕРХНОСТЬЮ, ОДНОСЛОЙНАЯ, МАЛОУКЛОННАЯ ПРОКАТНАЯ КРОВЛЯ 3 X 33,3 = 100 КВ. ФТ. ОГРАНИЧЕННАЯ ГАРАНТИЯ НА МАТЕРИАЛ 10 ЛЕТ Для использования на крыльцах / навесах / хозяйственных постройках / вспомогательных постройках

Дополнительная информация

!!!!!! !!! Decra Plus DPSW010 DPSTW011 DPSW012 DPSW013 DPSW014 DPSW015 DPSW016 DPSW020 DPSW021 DPSW024 DPSW030 DPSW031 DPSW035 DPSW030 DPSW031 DPSW035

Decra Plus Чертеж № DPSW010 DPSTW011 DPSW012 DPSW013 DPSW014 DPSW015 Описание показано в брошюре Decra Наиболее часто используемая деталь ~=~åç=pçññáí

Дополнительная информация

ТРЕБОВАНИЯ К КРОВЛЕ И ПЕРЕКРОВЛЕ ЖИЛОГО ПОМЕЩЕНИЯ, КРОВЕЛЬНОЙ ВЕНТИЛЯЦИИ И ТРЕБОВАНИЯМ К ОБШИВКЕ ЖИЛОГО КОДЕКСА МИЧИГАНА 2000

ЖИЛЫЕ КРОВЛИ И ПЕРЕКРЫТИЕ, КРОВЕЛЬНАЯ ВЕНТИЛЯЦИЯ И ТРЕБОВАНИЯ К ОБШИВКЕ ЖИЛОГО КОДЕКСА МИЧИГАНА 2000, РАЗДЕЛ R905 ТРЕБОВАНИЯ К КРОВЕЛЬНЫМ ПОКРЫТИЯМ R905. 1 Применение кровельного покрытия. Кровельные покрытия

Дополнительная информация

Инструкция по установке окна

Предостережение Правильные методы установки окон в полноразмерных или вставных окнах имеют решающее значение для достижения проверенных характеристик окна и долгосрочного использования и экономии энергии для

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ ПАНЕЛЬНОГО ДОМА

РУКОВОДСТВО ПО УСТАНОВКЕ ПАНЕЛЬНОГО ДОМА Типичный дом будет построен из изолированных панелей Snap-N-Lock, покрытых стальной обшивкой. Для стен используются панели толщиной 4 дюйма, а для крыши — панели толщиной 6 дюймов.

Дополнительная информация

РАЗДЕЛ 07 61 13 МЕТАЛЛИЧЕСКАЯ КРОВЛЯ СТОЯЧЕГО ФАЛЬЦА

РАЗДЕЛ 07 61 13 МЕТАЛЛИЧЕСКАЯ КРОВЛЯ СО СТОЯЧИМ ФАЛЬЦОМ ЧАСТЬ 1 ОБЩИЕ ПОЛОЖЕНИЯ 1. 01 ОБЪЕМ РАБОТ A. Работы должны включать весь труд, материалы, оборудование и надзор, необходимые для выполнения работ, указанных выше

Дополнительная информация

Как установить UnderDeck The Original.

Как установить UnderDeck The Original. ИНСТРУМЕНТЫ: Меловая леска Пистолет для герметика Садовый шланг или ведро для воды Перчатки Молоток или шуруповерт Моторная торцовочная пила с лезвием OSB Карандашные плоскогубцы Защитные очки Линейка / плотник

Дополнительная информация

ЗАЩИТА ПАЛУБЫ G VYCOR

G VYCOR DECK PROTECTOR Самоклеящийся гидроизоляционный материал Руководство для подрядчиков НАСТРОЙКИ И ДЕТАЛИ Для более длительного срока службы настила установите Grace Vycor Deck Protector. ОТ СОЗДАТЕЛЕЙ G Ice & Water Shield What Самоклеящиеся

Дополнительная информация

Руководство по установке GreenGuard Housewrap

000768PACBPHW_Flashing Bro 23. 05.03 14:52 Page 1 Для получения самой последней информации о продукте посетите сайт www.green-guard.com. Компания Pactiv Building Products полагает, что информация и рекомендации, содержащиеся в настоящем документе, соответствуют номеру

. Дополнительная информация

световой люк) достаточно, чтобы сбить рабочего с ног. Порыв ветра со скоростью 10 миль в час на световом люке размером 5 x 6 развивает силу ветра в 270 фунтов.

Инструкции по установке мансардных окон В этом документе содержатся инструкции и рекомендации по установке как монтируемых на бордюр (CM), так и самомерцающих (SF) модульных мансардных окон на плоских, скошенных (> или равных 3/12

Дополнительная информация

Drexel Metals Inc. DMC 100SS мин. 16 унций. Медная механическая фальцевая металлическая кровельная система поверх фанеры

Drexel Metals Inc. DMC 100SS мин. 16 унций. Металлическая кровельная система с медным механическим швом поверх фанеры Раздел 07411 Металлические кровельные панели Часть 1 Общие положения 1.1 Резюме A. Этот раздел включает следующее: a. Заводская формовка

Дополнительная информация

Технологии в лучшем виде. Преимущества

Защитить то, что находится под вашей крышей, от непогоды с помощью кровельной черепицы Ruberoid очень просто. Кровельная черепица – идеальная кровля; они привлекательны, просты в установке и идеально подходят для использования

Дополнительная информация

Holiday Inn Express & Suites Covington (округ Ньютон) 1. Металлическая кровля со стоячим фальцем, изготовленная на заказ.

ЧАСТЬ 1 – ОБЩИЕ СВЕДЕНИЯ 1.1 РЕЗЮМЕ A. Раздел включает: 1. Металлическую кровлю со стоячим фальцем, изготовленную по индивидуальному заказу. 1.2 ПРЕДСТАВЛЕНИЯ A. Данные о продукте: Для каждого указанного типа продукта. B. Чертежи цеха: Показать установку

Дополнительная информация

Страница раздела Страница раздела

Подробное руководство по установке реберной панели в западном стиле, отливов и заводских чертежей Содержание Страница раздела Страница раздела Примечания для проектировщиков и монтажников..1 Размещение и выбор крепежа.2-3 Пояснение

Дополнительная информация

ОБРАЗЕЦ ИНСТРУКЦИИ. Лучшая книга Ассамблеи Barns USA. Денвер. 12’x 12′ или 12’x16′ Пересмотрено 29 ноября 2010 г.

Справочник по сборке Best Barns USA, пересмотренный 29 ноября 2010 г. ОБРАЗЕЦ ИНСТРУКЦИЙ Denver 12’x 12′ или 12’x16′ Произведено Reynolds Building Systems, Inc. 205 Arlington Drive Greenville, PA 16125 724-646-3775

Дополнительная информация

Gerard Руководство по установке гонта Профили

Руководство по установке Gerard Профили для гонта Гранитный гребень Черепица Guardian Shingle Март 2014 г. Настоящее Руководство по установке разработано как учебное пособие для подрядчика, установщика,

Дополнительная информация

Институт кондиционирования, отопления и холодоснабжения. Национальная ассоциация подрядчиков по листовому металлу и кондиционерам

РУКОВОДСТВО B-19 Института подрядчиков по производству листового металла и кондиционеров воздуха, отопления и охлаждения97 ПОДТВЕРЖДЕНИЕ Настоящая инструкция по установке наружного воздуха на крыше –

Дополнительная информация

Руководство по установке металлических строительных систем, обшивке и деталям. Оглавление

Оглавление Раздел Стр. Примечания для проектировщика/пользователя……………….1-2 Карта типичных условий кровли………..3 Крепеж Размещение……………………………..4 Выбор крепежа………………….. .5

Дополнительная информация

Лучшая книга сборки Barns USA

Best Barns USA Assembly Book Пересмотрено 27 ноября 2013 г. Easton — R 12’x 20′ Изготовлено Reynolds Building Systems, Inc. 205 Arlington Drive Greenville, PA 16125 724-646-3775 Это руководство защищено авторским правом.

Дополнительная информация

Мультиширинный шейк. Ширина: 9 дюймов, 8 дюймов, 7 дюймов, 6 дюймов, 4 дюйма. Длина: 22 дюйма. Толщина в области стыка: 5/8 дюйма. Встряхивание одинарной ширины. Ширина: 9 дюймов. Длина: 22 дюйма. Толщина в области стыка: 5/8 дюйма.

N DaVinci Shake Multi-Width Shake Single-With Shake РУКОВОДСТВО ПО УСТАНОВКЕ Полимерные встряски DaVinci тщательно разработаны, чтобы обеспечить аутентичный вид встряхивателей, разделенных вручную, но со значительно повышенной прочностью

Дополнительная информация

Система разделительных стен H-Stud

12 TH EDITION 09 21 16.33/NGC Система для перегородок с H-образными стойками 09 21 16. 33 139 СИСТЕМА ДЛЯ ПЕРЕГОРОДОК С СИСТЕМАМИ H-СТЕН0004

Дополнительная информация

Руководство NRCA по крутым склонам тщательно переработано для 2013 г.

Фото любезно предоставлено Boone Brothers Roofing, Омаха, Небраска. Руководство NRCA по крутым склонам тщательно переработано для 2013 г. Мацеком Рупаром. Дополнительная информация

4572 N Old US 31, Rochester, IN 46975 Бесплатный номер: 877-889-7802 Факс: 574-223-7846 www.ramcosupply.com ПОДРОБНОЕ РУКОВОДСТВО. и руководство по продуктам Ramco Supply

4572 N Old US 31, Rochester, IN 46975 ПОДРОБНОЕ РУКОВОДСТВО и руководство по продукции Ramco Supply. Дополнительная информация

Марк Крамер Инспекшн Сервисиз, Инк.

Марк Крамер Инспекшн Сервисез, Инк. 492 Twentieth Avenue, Indian Rocks Beach, FL 34635-2970 (727) 595-4211 Факс (727) 596-7583 Сертифицированный член № 12085 Американское общество инспекторов жилищного строительства

Дополнительная информация

Обзор панели ABSeam и инструкции по установке

82 Garden Spot Road Ephrata, PA 17522 717-445-6885 35 Ridge Road Newville, PA 17241 717-776-5951 Обзор панели ABSeam и инструкции по установке Применение: панель ABSeam представляет собой архитектурную панель

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ ОКОН ДЛЯ НОВОГО СТРОИТЕЛЬСТВА — ДЕРЕВЯННЫЙ РАМ

РУКОВОДСТВО ПО УСТАНОВКЕ ОКОН ДЛЯ НОВОГО СТРОИТЕЛЬСТВА — ДЕРЕВЯННЫЕ РАМА ВАЖНЫЕ ЗАМЕЧАНИЯ И ИНФОРМАЦИЯ Перед установкой окон полностью прочтите эти инструкции. Любые требования местных строительных норм и правил

Дополнительная информация

РАЗДЕЛ 07320 КРОВЕЛЬНАЯ ПЛИТКА

РАЗДЕЛ 07320 КРОВЕЛЬНАЯ ПЛИТКА ЧАСТЬ 1 – ОБЩИЕ ПОЛОЖЕНИЯ 1.1 РЕЗЮМЕ: A. Раздел включает: 1. Кровельную черепицу из стеклокерамики. 2. Аксессуары для плитки. 3. Войлочная подложка. 4. Подложка из самоклеящегося листа. 5. Снегозадержатели.

Дополнительная информация

3 сентября 2009 г. Рик Бойд, директор по общественным работам Кетчикан Гейтуэй Район 344 Фронт-Стрит Кетчикан, AK 99901

3 сентября 2009 г. Рик Бойд, директор по общественным работам, район Кетчикан Гейтвей, 344, Фронт-стрит, Кетчикан, AK 99901 RE: Центр отдыха Кетчикан Гейтвей, район Гейтвэй, центр отдыха Наблюдение за крышей и интрузивные проверки

Дополнительная информация

СТАНДАРТ ПО ПРИМЕНЕНИЮ КРОВЛИ (RAS) № 150 ПРЕДПИСАТЕЛЬНЫЕ ТРЕБОВАНИЯ К БОРАМ

СТАНДАРТ ПО ПРИМЕНЕНИЮ КРОВЛИ (RAS) № 150 ПРЕДПИСАТЕЛЬНЫЕ ТРЕБОВАНИЯ К БОРУ 1. 2. 3. 3.0 Сфера применения 1.1 Настоящий стандарт по применению должен использоваться в тех случаях, когда компетентный орган принял его использование, и

Дополнительная информация

Инструкции по установке Двухподвесные, одинарные, створчатые, навесные, раздвижные, с изображением и фигурами Неударопрочные и ударопрочные окна с гвоздями

Инструкции по установке Двухподвесные, одинарные, створчатые, навесные, раздвижные, с изображением и формами Неударопрочные и ударопрочные забивные пластины Windows americancraftsmanwindows.com Требования к проекту: Чтение

Дополнительная информация

CB-100 CB-150 CS-100 SL-100 SL-150 SLZ-1000

CB-100 CB-150 CS-100 SL-100 SL-150 SLZ-1000 Подробная информация и руководство по установке Октябрь 2013 г. Вся информация, описания и размеры в данном руководстве действительны на момент печати. Как всегда Custom-Bilt

Дополнительная информация

Рис. 2 СОЕДИНЕНИЕ ПАНЕЛЕЙ СТЕНА-СТЕНА УГЛОВОЕ СОЕДИНЕНИЕ С СТЕНОЙ

SIPS ВИНТЫ С МИНИМУМ 1 ДЮЙМОМ ПРОНИКНОВЕНИЕМ В ДЕРЕВЯННЫЙ ЭЛЕМЕНТ В СТЕНОВОЙ ПАНЕЛИ SIP, ПОДСОЕДИНЕННОЙ К 24 ДЮЙМАМ О.С. МАКСИМАЛЬНАЯ ВНЕШНЯЯ ОБШИВКА С КАЖДОЙ СТОРОНЫ РАМКИ ТИП. КАК РЕКОМЕНДУЕТСЯ FOAM CORE, КАК КАЖДАЯ СТОРОНА РАМА ТИП.

Дополнительная информация

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ СВЕТОМЕРА СТОЛБНОЙ РАМЫ

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ СВЕТОВОГО ИЗМЕРИТЕЛЯ СТОЙКИ РАМЫ Ливан, Пенсильвания 888.339.0059 Bridgton, ME 888.339.0059 Howe, IN 866.562.3782 www.everlastroofing.com Световой датчик стойки рамы Датчик Обрезка рамы стойки Содержание Освещение

Дополнительная информация

МОДЕРНИЗАЦИЯ ДЛЯ СМЯГЧЕНИЯ УРАГАНОВ ДЛЯ СУЩЕСТВУЮЩИХ ЖИЛЫХ СТРОЕНИЙ НА ОДНУ СЕМЬЮ, ПОСТРОЕННЫХ НА МЕСТЕ

МОДЕРНИЗАЦИЯ СУЩЕСТВУЮЩИХ ЖИЛЫХ СООРУЖЕНИЙ НА ОДНУ СЕМЬЮ, ПОСТРОЕННЫХ НА МЕСТЕ 101 Требуется модернизация. В соответствии с разделом 553.844 553.884 Устава Флориды, укрепление существующих построенных на месте,

Дополнительная информация

Пожалуйста, прочитайте весь документ перед покупкой и установкой любого из этих продуктов.

Пожалуйста, прочитайте весь документ перед покупкой и установкой любого из этих продуктов США SBS ПОДКЛАДКА КРОВЛЯ ПОДКЛАДКА SBS Mineral Surfaced MINERAL SURFACE CAP SBS Защита от льда и воды

Дополнительная информация

RB271 06/07 R807.1 RB272 06/07 R807.1. Публичные слушания: Комитет: ASAM D Ассамблея: ASF AMF DF. Сторонник: Рик Дэвидсон, город Хопкинс, Миннесота.

3. Использование битумной черепицы и других кровельных покрытий оказалось успешным по сравнению с этими композитными изоляционными панелями, поэтому можно исключить дополнительные детали, касающиеся замедлителей испарения и т. д. RB271 06/07 R807.1

Дополнительная информация

Windows серии Tundra, январь 2016 г.

Окна серии Tundra, январь 2016 г. Новая конструкция. Инструкции по установке. ВНИМАНИЕ! Прочтите и поймите все инструкции по установке перед установкой

Дополнительная информация

Защитите свою крышу от урагана. Я достаточно ремонтировал крышу, чтобы знать, что ливневая вода проникает сквозь черепицу.

Ваша крыша защищена от урагана Самоклеящаяся подложка обеспечивает критически важную защиту в уязвимых местах. Дополнительная информация

РУКОВОДСТВО ПО ЗАКАЗУ И УСТАНОВКЕ МЕТАЛЛИЧЕСКИХ КРОВЕЛЬНЫХ СИСТЕМ. Фабрал, Инк 1

МЕТАЛЛИЧЕСКАЯ КРОВЕЛЬНАЯ СИСТЕМА РУКОВОДСТВО ПО ЗАКАЗУ И УСТАНОВКЕ В связи с усовершенствованием продукта, изменениями и другими факторами, Fabral оставляет за собой право изменять или удалять информацию в данном документе без предварительного уведомления

Дополнительная информация

Мы настоятельно рекомендуем вам прочитать и следовать прилагаемым инструкциям по установке.

Невыполнение этого требования может привести к аннулированию гарантии на садовый оконный блок.

Важная информация для новостроек. Внимание, установщик! Мы настоятельно рекомендуем вам прочитать и следовать прилагаемым инструкциям по установке. Невыполнение этого требования может привести к аннулированию гарантии на этот сад

Дополнительная информация

Ваш гид по уходу за домом. Плоские крыши

Ваше руководство по обслуживанию дома Плоские крыши Ваше руководство по обслуживанию дома представляет собой серию информационных буклетов, в которых содержится вся информация, необходимая для поддержания вашего дома в идеальном состоянии. Плоские крыши

Дополнительная информация

Оглавление. Подробное руководство по установке стеновых и потолочных панелей RustWall, окладов и заводских чертежей Western States

Западные штаты Стеновые и потолочные панели RustWall Подробное руководство по установке, отливу и заводскому чертежу Содержание Страница раздела Страница раздела Примечания для проектировщиков/монтажников. . 1 Размещение и выбор крепежа.2-3

Дополнительная информация

Как построить крышу из черепицы

SECTION 07321 COMPOSITE ROOF TILE Отображение скрытых примечаний к спецификатору с помощью Tools / Options / View / Hidden Text. ЧАСТЬ 1 ОБЩИЕ ПОЛОЖЕНИЯ 1.1 РАЗДЕЛ ВКЛЮЧАЕТ А. Композитная черепица. B. Металлическая кровля. С.

Дополнительная информация

АМЕРИКАНСКИЙ ГОТИЧЕСКИЙ ТЕАТР

AMERICAN GOTHIC PLAYHOUSE План проекта № 856 Лист 1 из 5 Выберите место и начните с прекрасного, которое понравится вашим детям. Дизайн игрового дома включает в себя 35 квадратных футов внутреннего пространства плюс

Дополнительная информация

Инструкции по установке террасы на крыше

Инструкции по установке настила на крыше Июнь 2012 г. СОДЕРЖАНИЕ ВВЕДЕНИЕ ОБЩАЯ ИНФОРМАЦИЯ ДО ПРИБЫТИЯ НАСТИЛА КОГДА НАСТРОЙКА ПРИБЫВАЕТ УХОД ЗА МАТЕРИАЛАМИ ПРЕДОСТЕРЕЖЕНИЯ УСТАНОВКА ОБЩИЕ СВЕДЕНИЯ TECTUM I PLANK

Дополнительная информация

СОДЕРЖАНИЕ» РАЗДЕЛ 3: Сравнение металла со стоячим фальцем и других металлических крыш СТРАНИЦА 7″

2 СОДЕРЖАНИЕ РАЗДЕЛ 1: Что такое фальцевая металлическая кровля СТРАНИЦА 3 РАЗДЕЛ 2: Общие типы фальцевых металлических крыш. Дополнительная информация

14 марта 2007 г. Установка эркерных, эркерных и садовых окон

14 марта 2007 г. Re: Установка эркерных, эркерных и садовых окон Прикреплены рекомендации Atrium Companies, Inc по установке эркерных, эркерных и садовых окон. Настоящая инструкция разработана

Дополнительная информация

ГЛАВА 7: Строительные системы КРОВЕЛЬНЫЕ СИСТЕМЫ

КРОВЕЛЬНЫЕ СИСТЕМЫ Назначение Примеры 1. Кровельная система из гонтовой кровли 2. Металлическая кровля с полотняной изоляцией 3. Металлическая кровля с жесткой изоляцией 4. Кровельная система из асфальтобетона 5. Однослойная кровельная система 6. Модифицированный битум

Дополнительная информация

Общие инструкции и рекомендации

Общие инструкции и рекомендации по проектированию и строительству зданий Для обеспечения надлежащей работы и долговечности защитите металлические панели от потенциально коррозионных ситуаций и материалов. При лечении

Дополнительная информация

СТАНДАРТНЫЕ ТРЕБОВАНИЯ К ПРИКЛЕИВАНИЮ ИЛИ МЕХАНИЧЕСКОМУ ПРИКРЕПЛЕНИЮ ИЗОЛЯЦИОННЫХ ПАНЕЛЕЙ И МЕХАНИЧЕСКОМУ ПРИКРЕПЛЕНИЮ АНКЕРОВ И/ИЛИ ОСНОВНЫХ ЛИСТОВ К ОСНОВАНИЯМ

СТАНДАРТ ПО ПРИМЕНЕНИЮ КРОВЛИ (RAS) № 117 СТАНДАРТНЫЕ ТРЕБОВАНИЯ К ПРИКЛЕИВАНИЮ ИЛИ МЕХАНИЧЕСКОМУ ПРИКРЕПЛЕНИЮ ИЗОЛЯЦИОННЫХ ПАНЕЛЕЙ И МЕХАНИЧЕСКОМУ ПРИКРЕПЛЕНИЮ АНКЕРОВ И/ИЛИ ОСНОВНЫХ ЛИСТОВ К ОСНОВАНИЯМ Область применения 1. 1.

Дополнительная информация

СТОЛБНЫЕ И РАМНЫЕ КОНСТРУКЦИИ (Сараи для столбов)

СТОЛБОВЫЕ КОНСТРУКЦИИ (Столбовые Сараи) Столбчатые и рамные конструкции. Следующие требования служат минимальными стандартами для стоечных и рамных конструкций в рамках всех следующих конструктивных ограничений:

Дополнительная информация

РАЗДЕЛ 07720 ФАЛЬЦОВАЯ КРОВЛЯ ИЗ ФОРМУЛИРОВАННЫХ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

РАЗДЕЛ 07720 ПРЕДВАРИТЕЛЬНО ФОРМОВАННАЯ МЕТАЛЛИЧЕСКАЯ ФАЛЬЧНАЯ КРОВЛЯ ЧАСТЬ ПЕРВАЯ ОБЩЕЕ ОПИСАНИЕ Этот раздел включает в себя предварительно формованные металлические фальцевые кровли и связанные с ними оклады, затворы, отделку и аксессуары, включая,

Дополнительная информация

и Сайдинг Дата вступления в силу 12/08 1

Руководство по нанесению металлической кровли и сайдинга Дата вступления в силу 2/08 Содержание Общая информация. .. 4 Необходимые инструменты… 4 Начало работы… 5 Важные примечания… 6 Меры предосторожности… 7 Панель

Дополнительная информация

ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ ЖИЛОЙ КРОВЛИ И ЖИЛОЙ КРОВЛИ ПАКЕТ

Отдел охраны окружающей среды и управления ростом ОТДЕЛ РАЗРЕШЕНИЙ, ЛИЦЕНЗИРОВАНИЯ И ЗАЩИТЫ ПОТРЕБИТЕЛЕЙ 1 N. University Drive, Box #302 Plantation, Florida 33324 954-765-4400 www.broward.org/permittingandlicensing

Дополнительная информация

300мм. 2 мм МИН. ЗАЗОР. МЕСТО 100 мм X 100 мм. ТАК ЧТО ЭТО 38мм ВНУТРИ

УСТАНОВИТЕ КОЖУХИ PEEL & STICK (P&S) С ГРУНТОВКОЙ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ ПРОИЗВОДИТЕЛЯ ЗАЗОР МИН. 2 мм В ОБШИВКЕ ШАГ 1 УСТАНОВИТЕ 100 мм X 100 мм ЧАСТЬ P&S В УГОЛ ТАК, ЧТОБЫ ОН ВХОДИЛ В ПРОЕМ НА 38 мм С КАЖДОЙ СТОРОНЫ

Дополнительная информация

СПЕЦИФИКАЦИЯ НАПРАВЛЯЮЩЕЙ.

Производитель: DECRA Roofing Systems, Inc.

НАПРАВЛЯЮЩАЯ СПЕЦИФИКАЦИЯ Производитель: DECRA Roofing Systems A Fletcher Building Company 1230 Railroad Street Corona, CA 92882 951-272-8180 телефон 951-272-4476 факс www.decra.com СЕКЦИЯ 07314 [07 31 14]

Дополнительная информация

ЗАЯВЛЕНИЕ ДЛЯ СМЯГЧЕНИЯ УРАГАНА ДЛЯ ОДНОЙ СЕМЬИ

ДОМ НА ОДНУ СЕМЬЮ ЗАЯВЛЕНИЕ О СМЯГЧЕНИИ УРАГАНА С 1 октября 2007 г. эта форма о смягчении последствий должна подаваться как часть пакета заявок на получение разрешения на кровельные работы. Вторичный водный барьер (если применимо)

Дополнительная информация

Несмотря на то, что мы занимаемся кровельными работами в жилых домах, моя семья остается хлебом насущным. Установка а. Герметики не универсальны

Монтаж покрытия из EPDM с малым уклоном для перехода на крышу. Наружный EPDM для защиты от обледенения. Обшивка боковых стенок. При аккуратном выполнении плоская крыша может обеспечить отсутствие утечек в течение 0 или более лет Гравий

Дополнительная информация

Раздел A Ферма крыши

Раздел А. Типы ферм фермы крыши Компания Wisconsin Truss, Inc. может построить различные типы ферм. Ниже приведены некоторые распространенные примеры. Обыкновенный бобтейл-ножницы Mono Studio Dual Slope Cathedral Tray Vault Параллельный

Дополнительная информация

Слово. Гарантии на гонт – реальность

The Word Взгляд на термины, используемые в отчетах об инспекции жилья Фото I ЕЩЕ РАЗ СЛОВО ПРИГЛАШАЕТ ВАС ПУТЕШЕСТВУТЬ в темное царство вопросов, которые иногда неправильно понимаются домашними инспекторами. Слово

Дополнительная информация

1.

Клеящаяся мембранная кровельная система KEE. 2. Мембранная кровельная система КЕЕ с механическим креплением.

РАЗДЕЛ 075416 — ЧАСТЬ 1 — ОБЩИЕ ПОЛОЖЕНИЯ 1.1 РЕЗЮМЕ A. Раздел включает: 1. Кровельную систему с клеевой мембраной KEE. 2. Мембранная кровельная система КЕЕ с механическим креплением. 1.2 ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИОННЫМ ТРЕБОВАНИЯМ A. Солнечная отражательная способность

Дополнительная информация

ВЕРТИКАЛЬНЫЙ ЗАМОК Содержание

Содержание ОГЛАВЛЕНИЕ Технический паспорт продукции Vertical Lock… 2 Технические данные Vertical Lock… 3 Общая информация… 6 Испытания материалов… 7 Обзор панели… 8 Обращение с материалами и хранение

Дополнительная информация

Руководство по установке DuPont Tyvek ThermaWrap R5.0 для нового строительства с использованием облицовки из винила, кирпича и камня

Руководство по установке Tyvek ThermaWrap R5. 0 для нового строительства с использованием облицовки из винила, кирпича и камня ВЕРСИЯ 1/16 ДЛЯ ДОМОВ НА ОДНУ СЕМЬЮ И МАЛЫХ МНОГОСЕМЕЙНЫХ ЗДАНИЙ МЕНЕЕ ЧЕТЫРЕХ ЭТАЖЕЙ Tyvek

Дополнительная информация

Larry Haight’s Residential Roofing Co, Inc 15203 NE 95th Street Redmond, Washington Телефон: (425) 881-9771 Факс: (425) 869-1010

Larry Haight’s Residential Roofing Co, Inc. 15203 NE 95th Street Redmond, Washington Телефон: (425) 881-9771 Факс: (425) 869-1010 Специальное предложение создано для: Адрес места работы: Кондоминиум Lake Villas Внимание:

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ для виниловых окон со встроенными гвоздями (JII001)

Благодарим вас за выбор продукции JELD-WEN. К письму прилагаются рекомендуемые JELD-WEN инструкции по установке виниловых окон со встроенными гвоздями. При использовании данной инструкции по установке

Дополнительная информация

Глава 10 — Системы строительных лесов

Глава 10 — Системы строительных лесов Содержание Глава 10 — Системы строительных лесов… 10-1 Проверьте и смажьте насосные домкраты… 10-4 Установите кронштейны насосных домкратов… Ошибка! Закладка не определена. Установить полюса домкрата насоса… 10-5

Дополнительная информация

инструкция по применению

Инструкции по применению АРХИТЕКТУРНАЯ КОЛЛЕКЦИЯ ЗАГРУНТОВАННЫЙ ПРОФИЛЬ BOLD СЕРИИ 120 НАКЛОННЫЙ САЙДИНГ (D5, T4, D8, T5, Q4) Общие сведения На момент изготовления сайдинг соответствует или превышает установленные стандарты производительности

Дополнительная информация

Каталог товаров. Extreme Roofing, Inc.

2680 рупий. 982 Мамонт, Пенсильвания 724.838.7695 www.extremeroofinginc.com

2012 Каталог продукции Extreme Roofing, Inc. 2680 Rt. 982 Mammoth, PA 724.838.7695 www.extremeroofinginc.com 2 PH. 724.838.7695 Электронная почта. [email protected] Веб-сайт. www.extremeroofinginc.com Факс.

Дополнительная информация

СУПЕР САРАЙК. Крытый укрытие для ваших наружных инструментов.

SUPER SHED Крытый навес для ваших инструментов на открытом воздухе. Не всем нужен садовый сарай. Но если у вас больше нет места на стене вашего гаража для этих новых граблей для листьев, если вы не можете найти свой совок, потому что

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ для виниловых окон без гвоздей (JII011) ВАЖНАЯ ИНФОРМАЦИЯ И ГЛОССАРИЙ. ГРУБЫЕ ОТКРЫТИЯ

Благодарим вас за выбор продукции JELD-WEN. К письму прилагаются рекомендуемые JELD-WEN инструкции по установке пластиковых окон без ребра для гвоздей (в том числе без ребра, ребра заподлицо и фланца). Прочитайте эти инструкции

Дополнительная информация

Модернизация теплоизолированной холодной крыши

Модернизация теплоизолированной холодной крыши Как подрядчика по металлическим кровлям на Верхнем полуострове штата Мичиган, меня часто просят устранить протечки в крыше, которые связаны не столько с кровлей, сколько с плохим покрытием

Дополнительная информация

Как правильно провести трубу через крышу Ондувилла

В чем особенность кровли из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением новейших технологий при его производстве . Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

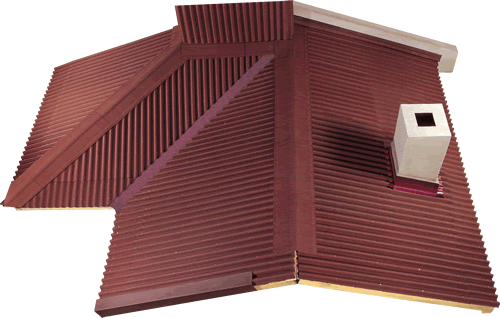

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при при строительстве здания, установке в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Если позволяет конструкция агрегата, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Сильные и слабые стороны материала

Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

Ондулин обладает следующими положительными качествами:

Отличная экологичность.
Долгий срок службы.
Внешняя эстетика.
Насыщенные цвета.
Простая и быстрая установка.
Удобные размеры для минимизации отходов при увеличении скорости облицовки кровли.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

Гарантия на эту облицовку 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

Однако главным преимуществом материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то основным является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.

Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через крышу

Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

Признаки качества ондулина

К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

Следующие советы помогут вам отличить настоящий материал от подделки:

На обратной стороне настоящего ондулина всегда есть черная сетка.
Количество волн исходного листа всегда фиксировано — 10 штук.
Волны имеют стабильную высоту 36 мм.
Внешняя поверхность материала имеет характерную шероховатость наподобие марли.
Качественные листы отличаются насыщенными матовыми оттенками.
Крайняя волна всегда снабжена пломбой с клеймом производителя.
Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

Противопожарное оборудование

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная трудность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

В большинстве домов частных домовладений дымоход идет от:

котла на твердом топливе;
камин;
печи;
варочные панели.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Прежде чем утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Укладка на готовую крышу

Инструкция следующая:

В выбранном месте делается отверстие для трубы.
Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.

Внимание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

Чем покрыть крышу своими руками – пошаговый монтаж

Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

Этап 5 … Если стена и кровельная конструкция соединяются, то используется стандартный профиль того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

Выбор места для дымохода на крыше

Труба должна находиться вблизи самой высокой точки крыши

При организации прохода для дымохода важно правильно выбрать место для выходного канала на крыше крыша. Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
чтобы не повредить стропильную систему, выход размещают между ее составляющими;
если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

Как ухаживать за ондулиновой кровлей

Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать, это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

Чтобы вывести дымоход через крышу, нужно сделать в нем отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

Что такое сэндвич-труба

Сэндвич — данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

Решение оказалось простым — металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0004

Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

Как вывести кирпичный дымоход через крышу

Для того, чтобы работа была выполнена качественно, и не пришлось переделывать собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

Планировка — даже при «стихийном» ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где на крыше будет проходить дымоход. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
Герметизация и изоляция дымохода на крыше — однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки. ..

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительная изоляция негорючим между ними и трубой обязательна минеральная вата.

Мембраны кровельного пирога, вырезанные на выходе из трубы, необходимо аккуратно разрезать и закатать. Затем прижимают обрешеткой и фиксируют по краям короба гвоздями. Для полной герметичности кровли трубу в этом месте необходимо обмотать специальной уплотнительной лентой.

При прокладке дымохода по неотапливаемому чердаку, а не по жилому чердаку снижается риск перегрева кровельных элементов. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после монтажа теплоизоляции дымохода в проем кровельного покрытия.

Выход из трубы через крышу

Onduline Opereing на соломках на крышах

Ondulin Ондулин — чрезвычайно экономичный, гибкий кровельный продукт, изготовленный из органических волокон, пропитанных битумом, и продается в листах для установки на больших и малых жилых или промышленных крышах.

Ондулин является отличным продуктом для использования в качестве «покрытия», то есть установки нового кровельного раствора поверх старой, протекающей или разрушенной крыши. Ондулин является особенно хорошим продуктом для покрытия соломенной крыши из-за его гибкости, что означает, что первоначальная форма соломенной крыши может быть сохранена — изгибы и все такое.

Технические характеристики соломы для покрытия ондулином

Солома, которая будет покрыта, должна быть в особом состоянии, чтобы покрытие было эффективным и беспроблемным. Соломенная крыша:

ДОЛЖНА быть на 100% сухой при укладке ондулина
ДОЛЖЕН быть в хорошем состоянии и не должен иметь признаков гниения

Если солома находится в таком отличном состоянии и покрыта листами, она прослужит долгие годы и сохранится под ондулином, где погода не ухудшит солому. Слой соломы также будет отличным изолятором для дома.

Обшивка соломенной крыши

Cintsa Thatching недавно провела работы по покрытию листовым покрытием большого здания с соломенной крышей в Восточном Кейптауне. Очень редко бывает, что соломенная крыша находится в таком хорошем состоянии, что вы можете перекрыть ее листом, но в этом случае крыша была покрыта соломой совсем недавно, но была покрыта соломой очень плохо и уже протекает. Если солома такая же новая, без признаков гниения, сырости или разрушения (что должно быть тщательно проверено опытным подрядчиком), защитное покрытие является отличным вариантом для устранения протечки.

. Протекающая соломенная крыша

Новый лик-бесплатный, Onduline Rubd

. Убедившись, что солома полностью высохла, на всю соломенную крышу наложили клеймо. Эти деревянные клейма предназначены для поддержки ондулина. Затем ондулин был прикреплен к опорной конструкции с помощью безопасных верхних винтов того же цвета, что и ондулин (доступен в Onduline).

Wooden brandering laid on top of dry
thatch roof

Fitting of the brandering over the thatch

Листы ондулина укладываются поверх брендинга

Ондулин крепится к брендингу
с помощью цветных винтов

Кровельное покрытие Onduline идеально подошло для этой крыши, состоящей как из прямых плоскостей, так и из изогнутых секций rondavel. Листы ондулина достаточно гибкие, чтобы изгибаться вокруг формы секций рондавеля и вписываться в контуры крыши.

Прямой угловой участок на крыше

КОГИВА0754 изгибы и контуры крыши

Секции ендовы и конька ондулина, которые соответствовали по цвету, также были установлены на крыше, чтобы покрыть секции конька и ендовы соломы и обеспечить адекватный дренаж на крыше.

Закрытие одной из секций долины на крыше

Anger Ridge и Valle1046

Угловые и верхние коньковые секции в местах соединения двух крыш Заглушки в верхней части рондавелей были немного более сложной задачей, поскольку стандартный конек Onduline не подходит для круглого конька.

РубрикаРазное
